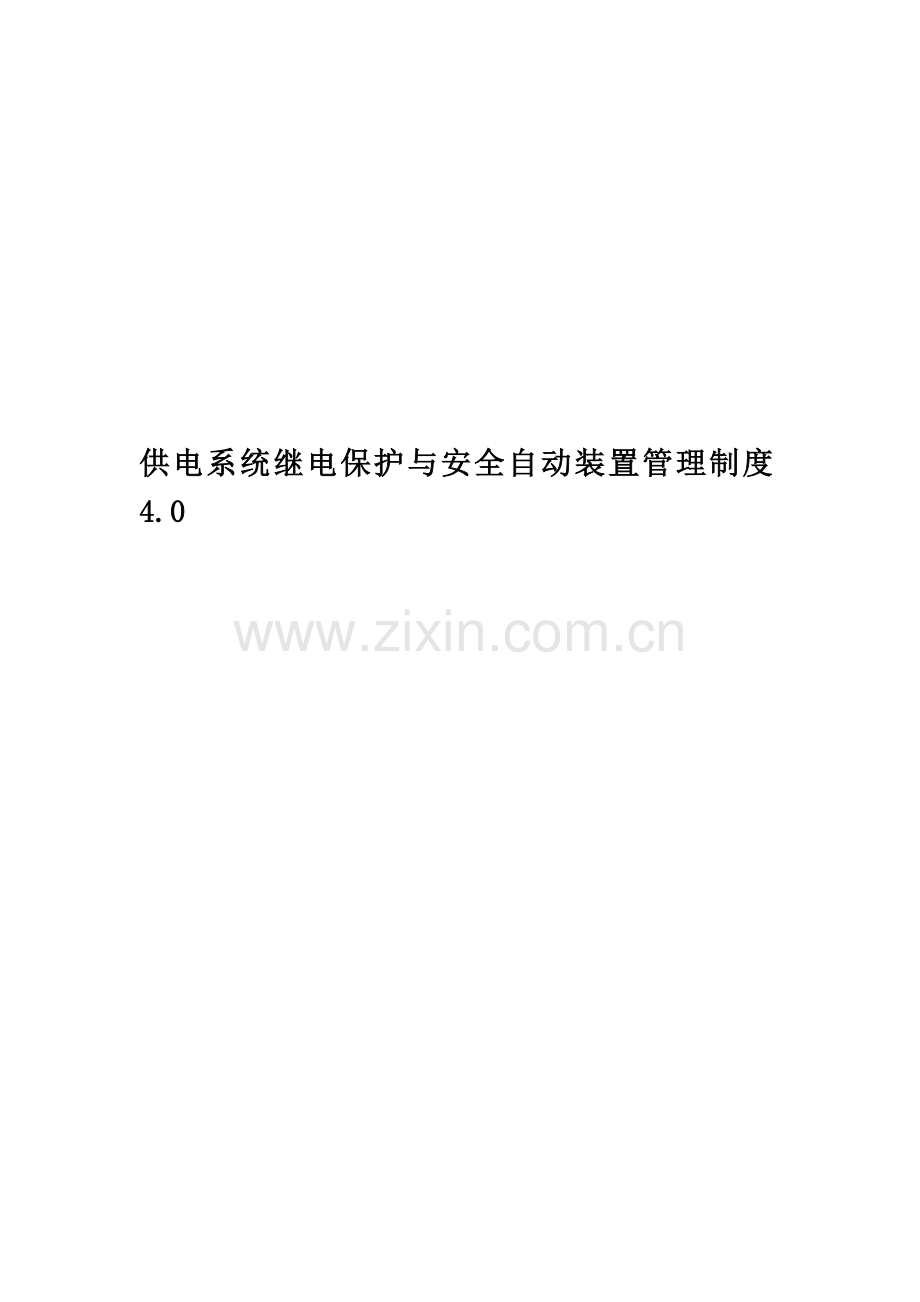

供电系统继电保护与安全自动装置管理制度4.0.doc

上传人:快乐****生活 文档编号:4448664 上传时间:2024-09-23 格式:DOC 页数:8 大小:479KB
下载 相关 举报
供电系统继电保护与安全自动装置管理制度4.0.doc_第1页
第1页 / 共8页
供电系统继电保护与安全自动装置管理制度4.0.doc_第2页
第2页 / 共8页
供电系统继电保护与安全自动装置管理制度4.0.doc_第3页
第3页 / 共8页
供电系统继电保护与安全自动装置管理制度4.0.doc_第4页
第4页 / 共8页
供电系统继电保护与安全自动装置管理制度4.0.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

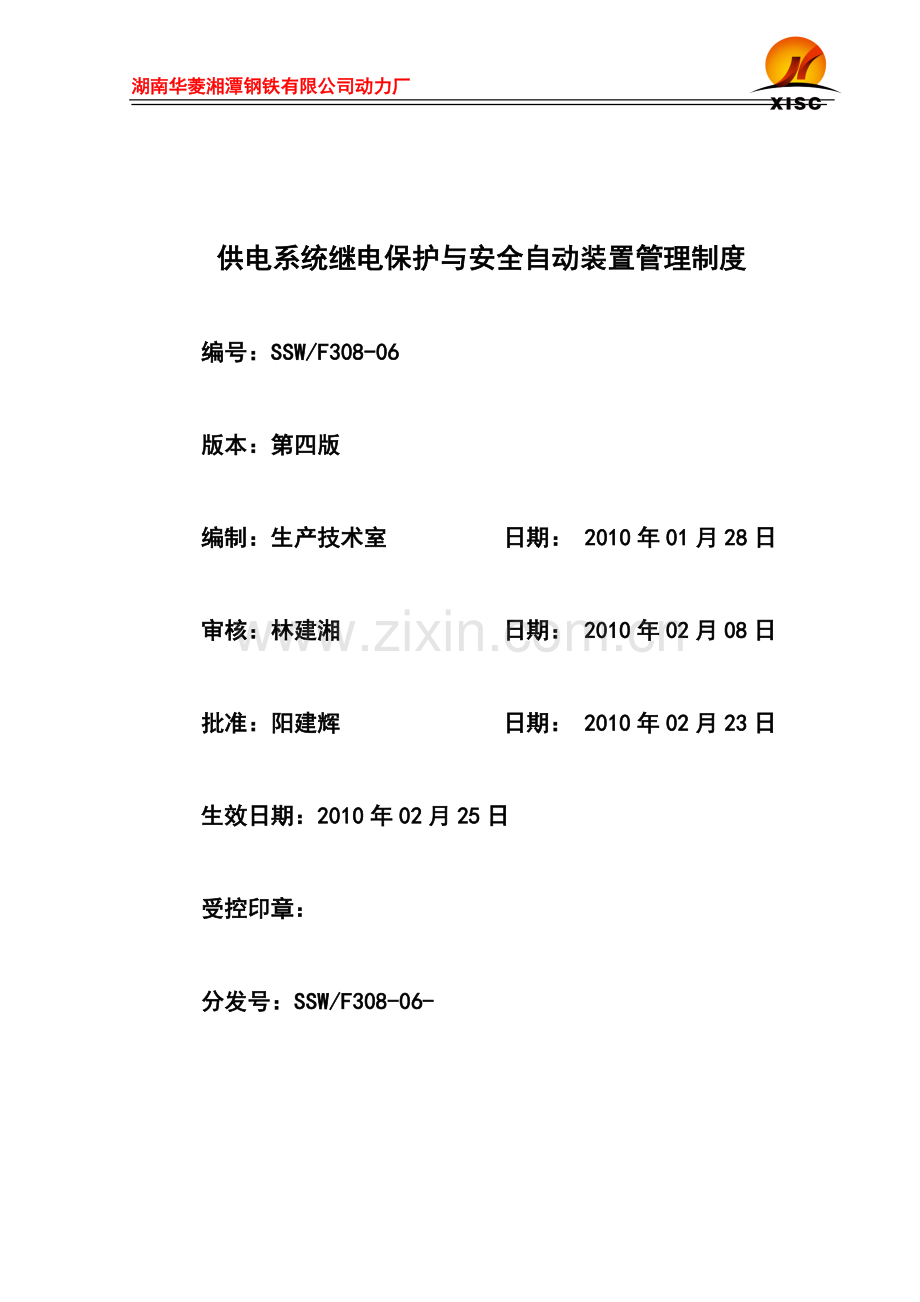

1、供电系统继电保护与安全自动装置管理制度4.0版号:2.0 危害辨识、风险评价及控制策划管理程序供电系统继电保护与安全自动装置管理制度编号:SSW/F308-06版本:第四版编制:生产技术室 日期: 2010年01月28日审核:林建湘 日期: 2010年02月08日批准:阳建辉 日期: 2010年02月23日生效日期:2010年02月25日受控印章:分发号:SSW/F308-06-第 4 页作 业 文 件 更 改 一 览 表序号更改状态更改页更改条款更改部门审 核批 准生效日期11.0第一版生产科尹玉成王战宇2003.04.102 2.0换版能源管控室王泓肖志刚2006.11.2033.0换版能

2、源管控室王泓肖志刚2007.10.1044/0换版生产技术室林建湘阳建辉2010.2.25 版号:4/0 供电系统继电保护与安全自动装置管理制度1 目的确保动力厂继电保护及其综合自动化设施(以下简称保护装置)可靠运行,在电力系统故障情况下保护装置能够正确动作和规范调试业务。2 适用范围本制度适用于动力厂。3 引用文件3.1 ESW/D156-01高压电气工程管理制度3.2 SSW/D156-04继电保护及安全自动装置管理办法4 职责4.1 生产技术室4.1.1 负责继电保护装置整定值的计算。4.1.2 负责编制动力厂年度的保护装置试验计划并组织安排实施,以及对外保护装置调试计划的下达。4.1.

3、3 负责对保护装置的相关规程、规范进行审核。4.1.4 负责对保护校验工作程序的规范性进行检查。4.1.5负责监督电力保护装置、综合自动化设施的巡视计划执行情况。4.2设备管理室4.2.1 负责督促设计部门及供货方提供继电保护装置的图纸及相关保护资料。4.2.2 组织对保护装置隐患的整改。 4.2.3调试作业区负责继电保护装置年度试验、检查。4.2.4负责试验内容和结果的完整、准确、可靠以及试验数据的整理、试验报告的制作、归档。4.2.4调试作业区必须严格按生产技术室下达的继电保护整定值进行整定,并对下发的保护整定值及变更单妥善保管。4.2.5负责规范电力调试标准和内容,综合自动化设施的校验和

4、检查项目。4.2.6负责电力保护装置、综合自动化设施巡视计划编制和执行。4.3 生产作业区4.3.1负责对变电站继电保护装置定值的核对(包括装置的投运状态,软、硬压板位置)。4.3.2 变配电站所或维护单位须配置保护装置图纸、保护定值、二次异动等资料和记录。4.3.3 负责保护装置的正常点检、巡视。5 工作程序5.1.1 生产技术室和调试作业区,一式两份,要有完整的保护装置定值单和相关技术资料,变电站要有本单位的保护装置定值单,定值单要有编号。5.1.2 生产技术室根据电网负荷变更情况、新上项目情况,下发保护定值单。在计算资料收集齐全后,一周工作日内,完成整定值计算,并送设备管理部审查。经设备

5、管理部批准后下达。一式三份,分别发生产技术室、调试作业区、业主单位。动力厂的变电站的“继电保护整定值(变更)单”要求存放本变电站或者该变电站的维护单位。5.1.3 事故状态下,运行主管和整定人员共同在现场时,保护定值调整可以口头下达,但必须经过设备管理部同意。接受定值方必须复诵口头下达的定值,双方做好记录。2个工作日内补办正式定值手续。5.1.4 生产技术室负责定期对变电站继电保护装置定值的巡视(包括装置的投运状态,软、硬压板位置)监督检查,电气作业区和调试作业区负责实施。核对的依据为生产技术室下达的定值单,核对工作可以由变电站值班、维护人员、专业技术人员或调试人员进行。调试作业区应对35kv

6、 以上变电站每季度进行一次,其它单位每6个月一次,调试作业区有相关的计划和记录。5.2定值整定5.2.1 作业区依据生产技术室下达的定值通知单整定、调试保护定值。整定过程中发现异常情况时,应及时反馈给生产技术室。5.2.2 在电网异常的情况下,能源调度可以根据生产技术室专业人员的指令(指令发出前必须经过设备管理部同意),下达保护装置投、退的调度指令,并做好相关记录。在动力厂调度指挥下,变电站值班或者维护人员可进行保护装置压板投切操作,并做好记录。5.2.3 无论任何情况下,保护定值的变更必须得到生产技术室专业人员的许可,调整后,双方都应该有记录。5.2.4每年根据外部电网的变化对我公司的电网影

7、响,由设备管理部组织对保护整定的参数进行计算一次。计算结果经设备管理部审核通过后,并依此对相关保护进行响应的调整。5.2.5 对于新投产保护装置,设备管理室负责督促设计部门及供货方提供保护装置的相关资料,并向生产技术室提供。资料包括:电气系统一次接线图;原设计计算说明书;保护装置使用说明书;电气负荷设备的参数等等。5.3 运行5.3.1 变配电站所或维护单位负责保护装置的正常点检、巡视,主要内容为装置运行是否正常,保护装置的投运(硬压板)是否与定值一致等。发现异常情况,及时汇报能源调度和作业区专业人员。5.3.2 保护专业调试人员负责保护装置的专业点检。主要内容包括,装置运行是否正常,定值核对

8、(含软、硬压板),装置采集的数据是否正常等,发现异常情况,及时汇报动厂调度室和作业区专业人员。专业点检的周期为每半年进行一次。新投产变电站的专业点检在投运后的一个月后、两个月以内进行,并要求在“继电保护及自动装置定期检查记录”上做好登记。5.3.3 保护装置动作后,值班人员必须及时汇报能源调度,能源调度值班人员应做好相应记录,视具体情况通知调试作业区进行检查。公司范围内每次继电保护与安全自动装置动作后,动力厂专业人员在“继电保护及自动装置动作情况记录”上做好登记,并依此进行继电保护及自动装置正确动作率的分析。每年12月31日前完成全年的继电保护及自动装置运行分析。5.3.4 专业点检和定值核对

9、属计划作业范畴,按照计划作业管理。5.4 试验和对外委托项目的管理5.4.1 作业区向生产技术室提出试验作业申请,生产技术室负责年度的保护装置试验计划并组织安排实施。5.4.2 年度的保护装置试验委托外部单位进行的,项目手续由设备室办理,作业区提出试验作业申请,并负责监督执行,监督内容包括试验项目的完整性、试验和维护质量等。5.4.3 动力厂内部的保护装置试验按照正常的作业程序进行,由作业区申报作业计划和停电申请。5.4.4 调试作业区正常情况下在试验完成一周内出具试验报告,特殊情况下,如同步检修等情况下,可剔除相应的时间而后延。试验报告由生产技术室审查,并分发各单位。试验报告一式两份,作业区

10、试验单位存档一份,交业主一份。试验报告保存在各变电站或变电站的维护单位,保存期限三年。5.4.5各二级单位根据设备管理部年度预试计划的要求,提前一周将要做电力调试的项目(内容)将盖有单位财务章)委托单形式交动力厂生产技术室。5.4.6生产技术室根据委托单及生产计划编制调试计划下达给电力调试作业区执行。6.5 新投产保护装置的复查、投运6.5.1新上项目高压电气设备投运前,业主单位必须委托动力厂对其保护进行复查,保护装置复查过程中发现的问题以书面形式交工程管理部门组织整改。复查的内容以保护能否正确、可靠的动作为目的,包括联动试验、定值复查、施工质量、外观标志等。6.5.2新上项目保护装置投运前,生产技术室、作业区专业技术人员必须清晰了解保护的动作原理和投退条件,相关图纸、资料配置到作业区班组。7 记录7.1 ESR156-007 继电保护及自动装置动作情况记录 保存期长期7.2 ESR308-003 继电保护整定值(变更)单 保存期长期7.3 ESR308-004 继电保护及自动装置定期检查记录 保存期三年第 4 页 共 4 页
