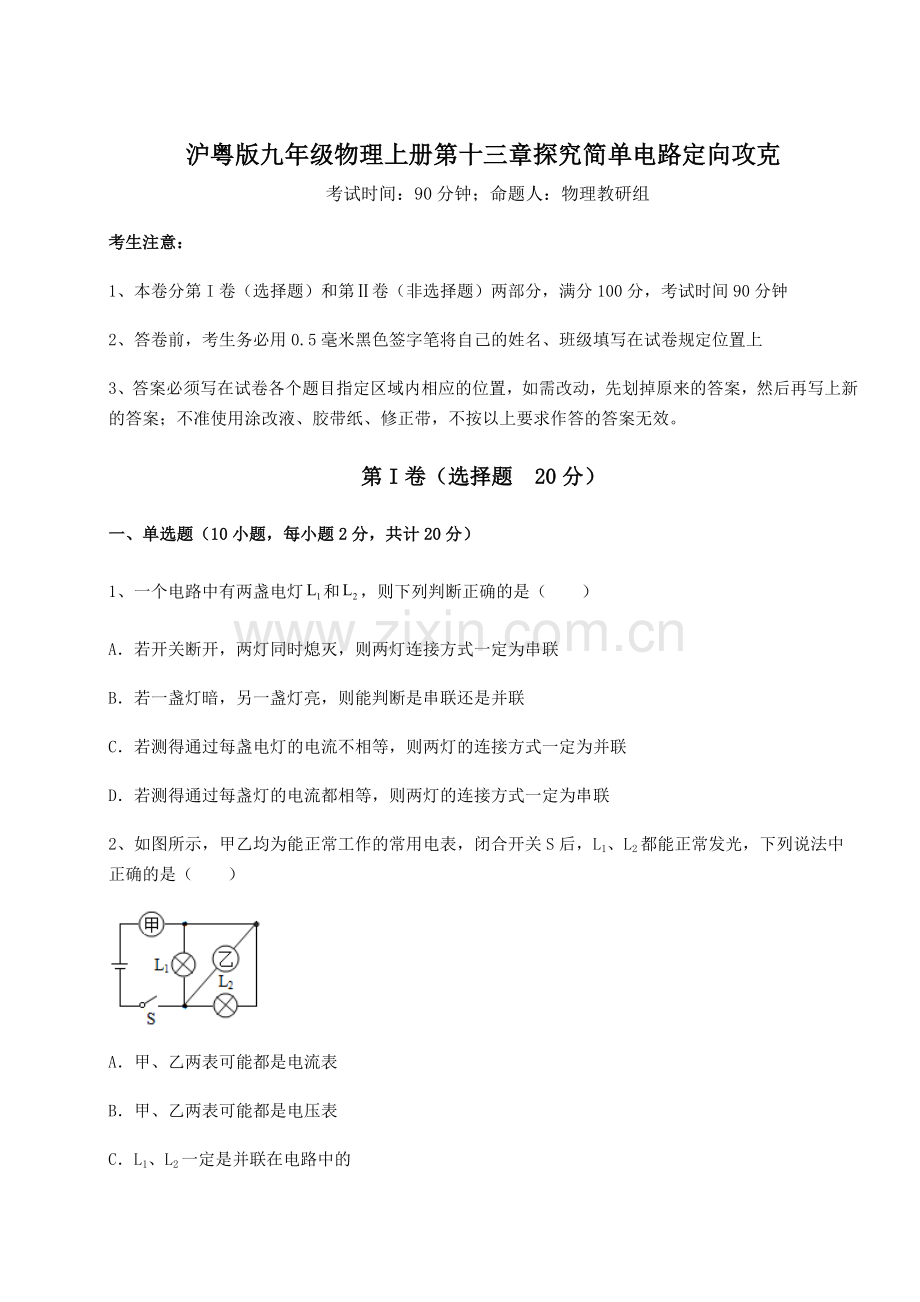

沪粤版九年级物理上册第十三章探究简单电路定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、一个电路中有两盏电灯和，则下列判断正确的是（　　）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联
C．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
2、如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）

A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L1、L2一定是并联在电路中的
D．甲一定是电压表，乙一定是电流表
3、下面数据中符合生活实际的是（　　）
A．教室里课桌的高度大约是80dm B．一名中学生的质量约为500kg
C．人体感觉舒适的气温约为40℃ D．人体安全电压不高于36V
4、如图所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是（　　）

A．电流表示数不变，电压表示数变小 B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小 D．电流表示数变小，电压表示数不变
5、在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（　　）

A．1︰3 B．3︰1 C．3︰4 D．4︰3
6、如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（　　）

A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm3
7、下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
8、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（　　）
A． B．
C． D．
9、两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）
A． B．
C． D．
10、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）

A．断路 B．断路 C．短路 D．短路
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路，电源电压恒为6V，闭合开关 S，电流表 A1 示数为 0.5A，A2示数为 0.3A，则电阻 R1的电功率是______W，在相同时间内电流通过电阻 R1、R2 做功之比为_______。

2、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，则R两端的电压是是_____V，电动机的电功率是____W。

3、如图所示的金属球带有正电荷，小红用手触摸金属球时，她的头发随之向四面八方飞散开，在此过程中小红的头发______（选填“得到正电荷”、“得到电子”或“失去电子”）。

4、如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）

5、如图所示，电路中电源电压保持不变。当开关S闭合、S1断开，甲、乙两表为电流表时，甲、乙两表示数之比为；当开关S和S1都闭合，甲、乙两表为电压表时，消耗的功率_______，两电压表示数=_________。

三、计算题（5小题，每小题8分，共计40分）
1、50秒内通过该导体横截面的电荷量为10库，求通过该导体的电流I。
2、如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。

3、图甲所示的电路中，电源电压保持恒定，当开关S闭合时，灯泡L1、L2正常发光，电流表A1、A2的示数如图乙所示。
（1）通过L1、L2的电流分别是多少？
（2）若灯泡L2的灯丝烧断，电流表A1、A2的示数分别是多少？

4、如图甲是某同学在一次实验探究中所连接的电路，开关闭合时，两个电流表的示数如图乙所示，求：
（1）通过L2的电流。
（2）通过L1的电流。

5、如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5V，通过灯泡L2的电流为0.5A，回答下列问题：
（1）灯L1两端的电压是多少？
（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1换成导线接入电路，则电压表V1和电压表V2的示数分别为多少？

四、实验探究（2小题，每小题10分，共计20分）
1、用图甲所示电路探究并联电路的电流特点：
（1）连接电路时，开关应处于______状态；
（2）在图乙所示电路中，电流表测量______（选填“A”或“B”）处的电流；为只移动一根导线测量C处的电流，请在需移动的导线上画“ ” ，并用笔画线代替导线改接正确；______
（3）测出ABC三处的电流如下表所示，为得出正确结论，接下来应进行的操作是______（选填序号）；
IA/A
IB/A
IC/A
0.15
0.15
0.15
A．改变电流表的量程再测量
B．换其他电流表再测量
C．改变电源电压再测量
D．换用不同规格的小灯泡再测量
（4）若灯泡L1发生断路而熄灭，灯L2的亮度______（选填“变亮”、“变暗”或“不变”）。

2、 “探究串联电路的电压关系”的实验电路如图甲所示。

（1）L1、L2应该选择规格______（选填“相同”或“不相同”）的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该______。

-参考答案-
一、单选题
1、C
【详解】
A. 开关断开，两灯同时熄灭，两灯也可能是并联，开关位于干路，故A错误；
B. 由于两灯泡规格未知，则无法通过灯泡亮度判断串并联，故B错误；
C. 由于串联电路电流相等，则若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联，故C正确；
D. 若两灯完全相同，则串并联电流均相等，故D错误。
故选C。
2、C
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L1、L2不能正常发光，故B错误；
C．两灯在相同的两点之间，L1、L2一定是并联在电路中的，故C正确；
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
3、D
【详解】
A．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在
80cm=8dm
左右，故A不符合题意；
B．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故B不符合题意；
C．人体感觉舒适的气温约为23℃，故C不符合题意；
D．对人体的安全电压不高于36V，一旦高于这个限定值，对人体会有危害，故D符合题意。
故选D。
4、D
【详解】
如图所示，闭合开关S1和S2，两电阻并联，电流表测干路电流，电压表测电源电压；当开关S2断开时，电路为R1的简单电路，电流表测通过R1的电流，根据并联电路电流的规律，干路电流等于各支路的电流之和，所以电流表示数变小，电压表测电源电压，电源电压不变，即电压表示数不变。故ABC错误，D正确。
故选D。
5、B
【详解】
由电路图可知，开关S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；开关S断开时，R1与R2串联，电压表测R1两端的电压U1， 因开关S从断开到闭合，电压表V两次示数之比为3:4，所以

因串联电路中总电压等于各部分电压之和，所以开关断开时，R1、R2两端的电压之比

故ACD不符合题意，B符合题意。
故选B。
6、C
【详解】
A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A不符合实际；
B．1号干电池的质量约为
m=130g=0.13kg
故由G=mg可得，其重力约为
G=mg=0.13kg×10N/kg=1.3N
故B不符合实际；
C．一节新干电池的电压约为1.5V，故C符合实际；
D．由图中可知，1号干电池的体积约为V=56cm3，故由可得，其密度约为

故D不符合实际。
故选C。
7、A
【详解】
A．中学生课桌的高度约8dm

故A符合题意；
B．人正常步行的速度约

故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
8、A
【详解】
用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。
故选A。
9、C
【详解】
AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
10、B
【详解】
由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。
A．断路，灯泡L1不发光，电流表A1没有示数，故A错误；
B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；
CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。
故选B。
二、填空题
1、     1.8     3∶2
【详解】
[1]由电路图可知，两电阻并联，电流表 A2测R1支路的电流，A1测干路电流； 因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流

电阻 R1消耗的电功率

[2]在相同时间内电流通过电阻 R1、R2做功之比

2、     4     6
【详解】
[1]由电路图知，电动机与电阻串联，电压表测电源电压，电压表测电阻两端的电压，则电阻两端的电压为4V。
[2]电路中的电流为

则电动机的功率为

3、失去电子
【详解】
小红通过接触金属球而带上了与金属球相同种类的电荷，因为金属球带正电，所以小红的头发带上正电荷，失去电子的才显正电，所以在接触带电的过程中小红的头发失去了电子。
4、     不变     变小
【详解】
开关都闭合时，两灯泡并联，电流表测干路电流，电压表测电源电压。
[1]当S1断开时，由于电源电压不变，所以电压表示数不变。
[2]两开关都闭合时，电流表示数为I=I1+I2。由于并联电路互不影响，所以当S1断开时，通过L2的电流I2不变，通过L1的电流I1变为0，所以电流表示数等于I′=I2，故电流表示数变小。
5、
【详解】
[1]如图所示，当开关S闭合、S1断开，甲、乙两表为电流表时，与并联，甲表测量通过的电流，乙表测量干路电流，甲、乙两表示数之比为，由并联电路的电流特点可知通过的电流与通过的电流之比

各支路两端电压U相等，可知与的电阻之比：；而当开关S和S1都闭合，甲、乙两表为电压表时，与串联，此时与两端的电压之比

根据可知
。
[2]此时甲表测两电阻两端的电压之和，乙表测电阻两端的电压，则两电压表示之比
=
三、计算题
1、0.2A
【详解】
解：50秒内通过该导体横截面的电荷量为10库，通过该导体的电流为

答：通过该导体的电流为0.2A。
2、（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
【详解】
解：（1）由电路图可知，闭合开关S后，电阻R1与R2串联，电压表V1并联在电源两端，所以测电源的电压；电压表V2并联在R2两端，测电阻R2两端的电压。
（2）因串联电路两端电压等于各部分电压之和，所以电阻R1两端的电压
U1＝U﹣U2＝8V－5V＝3V
答：（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压。
（2）电阻R1两端的电压为3V。
3、（1）0.88A，0.52A；（2）0.88A，0
【详解】
解：（1）由图甲可知，两灯并联，A1测干路电流，A2测L2支路的电流，由图乙知，A1使用0-3A量程，分度值是0.1A，示数为1.4A，即干路电流为1.4A，A2使用0-0.6A量程，分度值是0.02A，示数为0.52A，即L2支路电流为0.52A。由并联电路的电流特点可得，L1的电流
I1=I-I2=1.4A-0.52A=0.88A
（2）若灯泡L2的灯丝烧断，所以A2示数为0，只有L1接入电路中。因并联电路中各支路互不影响，此时A1测L1的电流，其示数为0.88A。
答：（1）通过灯泡L1、L2的电流分别是0.88A、0.52A；
（2）若灯泡L2的灯丝烧断，电流表A1为0.88A，A2的示数为0。
4、（1）0.3A；（2）1.2A。
【详解】
解：（1）由图可知，两灯泡并联，电流表一个测干路上的电流，一个测L2支路上的电流，根据并联电路干路电流等于各支路电流之和可知，测干路处电流时，电流表选用大量程读数为1.5A，即干路电流I=1.5A；测支路L2电流时，电流表选用小量程读数为0.3A，即通过L2的电流I2=0.3A。
（2）根据并联电路中电流的规律可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
答：（1）通过L2的电流是0.3A；
（2）通过L1的电流是1.2A。
5、（1）4.5V；（2）0.5A；（3）0V，12V
【详解】
解：（1）据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，V2并联在L2两端，所以测量的是L2两端电压；则灯泡L2两端的电压U2＝7.5V；根据串联电路的电压特点可知，L1两端的电压
U1＝U﹣U2＝12V﹣7.5V＝4.5V
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
（3）若灯泡L1换成导线接入电路，此时V2与L2并联，导线与V1并联，V1的电压为0，电压表V2的电压等于电源电压，即电压表V1的示数为0V，电压表V2的示数为12V。
答：（1）灯泡L1两端的电压是4.5V；
（2）通过灯泡L1的电流的是0.5A；
（3）电压表V1的示数为0V，电压表V2的示数为12V。
四、实验探究
1、     断开     A          D     不变
【详解】
（1）[1]连接电路时，为防止因接连过程中出现错误而损坏电路元件，开关必须处于断开状态。
（2）[2]电流表与待测电路串联，电流表接在干路上测量干路的电流，即A点的电流。
[3]让电流表测量C处的电流，也就是测量灯泡L2的电流，应使电流表串联在L2的支路中，让L1的电流不经过电流表，电路连接如下图所示。

（3）[4]一次实验得结论或使用相同规格的灯泡，得出的结论具有偶然性，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验，故ABC不符合题意， D符合题意。
故选D。
（4）[5]两灯并联，互不影响，所以当L1灯泡发生断路时，L2亮度不变。
2、     不相同     断开开关，换0~3V量程进行实验
【详解】
（1）[1]为了得到普遍规律，L1、L2应该选择规格不相同的小灯泡进行多次实验。
（2）[2]由图乙中，电压表的量程选择大量程，偏转角度较小，应该断开开关，改用0~3V量程，使测量结果更准确。
