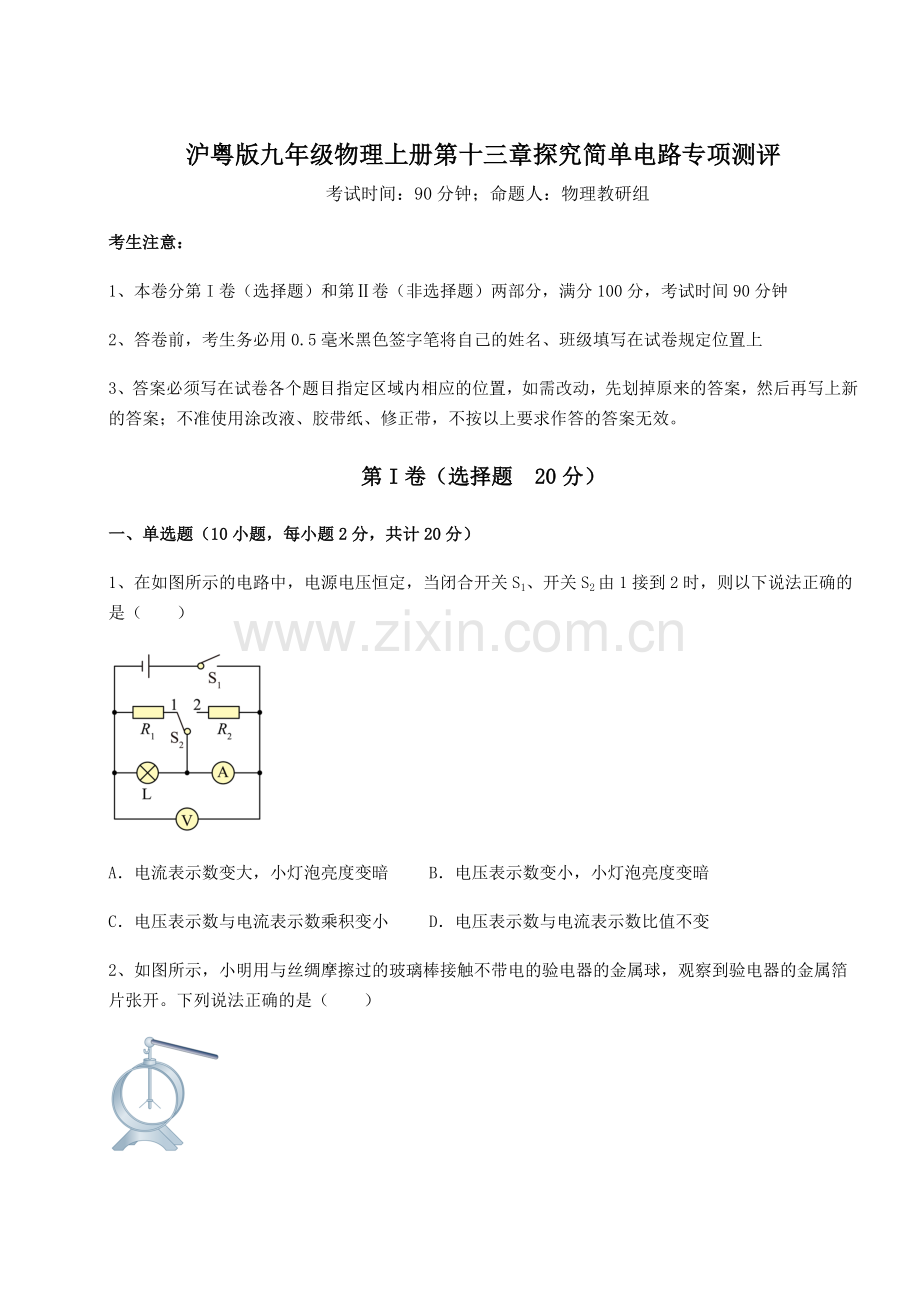

沪粤版九年级物理上册第十三章探究简单电路专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（　　）

A．电流表示数变大，小灯泡亮度变暗 B．电压表示数变小，小灯泡亮度变暗
C．电压表示数与电流表示数乘积变小 D．电压表示数与电流表示数比值不变
2、如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。下列说法正确的是（　　）

A．用丝绸摩擦过的玻璃棒得到电子带上负电
B．金属箔片张开是由于两金属箔片带正电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒
3、下列生活中的物理数据错误的是
A．人以正常速度骑自行车的功率约为 70W
B．普通日光灯正常工作电流约 150mA
C．中学生从一楼爬到三楼克服重力做功约 3000J
D．蓄电池组的电压约为 1.5V
4、上海地区常用照明电路的电压为（　　）
A．1.5伏 B．24伏
C．110伏 D．220伏
5、如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（　　）

A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm3
6、如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）

A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L1、L2一定是并联在电路中的
D．甲一定是电压表，乙一定是电流表
7、如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
8、下列用电器通过的电流接近4A的是（　　）
A．电风扇 B．电冰箱
C．电饭锅 D．电视机
9、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

A． B．
C． D．
10、工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，电压表的示数为___________V。

2、将一根针插在底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条的一端时， 铝箔条会旋转起来，如图乙所示，说明铝箔条与带电塑料棒带______（选填“同种”或“异种”）电荷，力可以改变物体的______。

3、如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。

4、如图所示的电路，电源电压为U0保持不变，开关S闭合，电路正常工作。一段时间后，其中仅一只电表的示数变大。若电路中仅有一处故障且只发生在电阻R1、R2上，请根据相关信息写出电压表V1与电流表A的示数及相对应的故障______。

5、如图是“库尔斯克”号潜水艇“黑匣子”中的一部分电路，其中三个电压表示数U1、U2、U3的关系是___________；三个电流表示数I1、I2、I3的关系是___________。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则：
（1）电压表示数为多少？
（2）L2两端的电压为多少？

2、如图电路中，电源电压为6V。开关闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.3A；求：
（1）通过灯L1的电流I1；
（2）通过灯L2的电流I2；
（3）灯L1两端的电压U1；
（4）灯L2两端的电压U2。

3、如图所示的电路中，当开关S1闭合、开关S2断开时，电压表的读数为2V；当开关S1、S2均闭合时，电压表的读数为6V。求：
（1）电源电压是多少伏特?
（2）当开关S1闭合、开关S2断开时，灯L1两端的电压是多少伏特?

4、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数。

5、认真观察图，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？

四、实验探究（2小题，每小题10分，共计20分）
1、小希同学用如图所示电路来探究串联电路的电压规律：

实验次数

1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；
(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；
(3)下列实验与此实验中进行多次测量的目的不相同的是 ______
A．测量定值电阻阻值
B．探究电流与电阻的关系
C．探究串联电路中的电流规律
2、在探究“物体动能大小与哪些因素有关”的实验中，小明让质量不同的小球从同一斜面的同一高度由静止释放，撞击同一木块，木块被撞出一段距离，如图甲所示。

（1）该实验所研究的对象是___________（选填“木块”、“小球”或“斜面”）；
（2）该实验是通过观察___________（选填“s”或“h”）的大小来反映小球的动能大小的。若水平面是光滑的，___________（选填“能”或“不能”）达到探究目的；
（3）某同学换用图乙装置进行实验，若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，则同一木块受到撞击后相应移动的距离s甲_________s乙（选填“大于”、“小于”或“等于”）；
（4）很多初中物理实验，选取器材时，采用了与本实验木块类似的作用。下列实验中的器材，没有体现本实验中木块作用的是___________。

-参考答案-
一、单选题
1、C
【详解】
AB．由图知道，闭合S1，S2掷到1时，R1与灯并联，电流表测总电流，电压表测电源电压；当S2由1掷到2时，R2短路，电路为灯的简单电路，电流表测灯的电流，电压表测电源电压，所以电压表示数不变；根据并联电路各支路互不影响知道，小灯泡仍正常发光，亮度不变，由并联电路电流的规律知道，电流表示数变小，故AB错误；
CD．因电压表示数不变，电流表示数变小，电压表示数与电流表示数乘积变小，电压表与电流表示数比值变大，故C正确，D错误。
故选C。
2、B
【详解】
A．用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故B正确；
CD．用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故CD错误。
故选B。
3、D
【详解】
人骑自行车时1s大约做功70J，所以功率接近70J/s=70W，故A正确；普通日光灯的额定功率为40W，正常工作电流约为I=P/U≈0.18A=180mA，故B正确；中学生的重力大约是G=mg=50kg×10N/kg=500N，从一楼爬到三楼上升高度h=（3-1）×3m=6m，克服重力做功W=Gh=500N×6m=3000J，故C正确；每节蓄电池的电压为2V，蓄电池组的电压高于1.5V，故D错误，故选D．
4、D
【详解】
我国常用的照明电路的电压为220V，故ABC不符合题意，D符合题意。
故选D。
5、C
【详解】
A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A不符合实际；
B．1号干电池的质量约为
m=130g=0.13kg
故由G=mg可得，其重力约为
G=mg=0.13kg×10N/kg=1.3N
故B不符合实际；
C．一节新干电池的电压约为1.5V，故C符合实际；
D．由图中可知，1号干电池的体积约为V=56cm3，故由可得，其密度约为

故D不符合实际。
故选C。
6、C
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L1、L2不能正常发光，故B错误；
C．两灯在相同的两点之间，L1、L2一定是并联在电路中的，故C正确；
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
7、B
【详解】
感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。
故选B。
8、C
【详解】
A．电风扇的工作电流约0.5A，故A错误；
B．电冰箱的工作电流约1A，故B错误；
C．电饭锅的工作电流在4A左右，故C正确；
D．电视机的工作电流约0.5A ，故D错误。
故选C。
9、C
【详解】
由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。
故选C。
10、A
【详解】
家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
二、填空题
1、2.6
【详解】
如图所示，电压表的量程是0∼3V，分度值是0.1V，示数为2.6V。
2、     同种     运动状态
【详解】
[1]由图得，当带电的塑料棒靠近铝箔条的一端时， 铝箔条顺时针旋转，说明铝箔条受到排斥力的作用，由同种电荷相排斥得，铝箔条与带电塑料棒带同种电荷。
[2]铝箔条在排斥力的作用下由静止变为顺时针旋转，说明力可以改变物体的运动状态。
3、     0.2     0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
4、电压表V1的示数为U0，电流表A的示数为零，电阻R1断路；电压表V1和电流表A的示数均为0，电阻R2断路
【详解】
由电路图知道，电阻R1、R2串联在电路中，电流表测电路电流，电压表V1测R1的电压，电压表V2测R2的电压。
由于电阻R1、R2串联在电路中，若电路断路，电流表和其中一个电压表的示数将为零，另一个电压表示数变大，为电源电压，符合题意。若电路短路，则电路电阻变小，由欧姆定律知道，电路电流变大，其中与短路电阻并联的电压表示数减小为0，另一个电压表示数增大，为电源电压，不符合题意，综上所述，电路故障应是电阻断路。
若电阻R1断路，则电压表V1的示数为U0，电流表A和电压表V2的示数为零；若电阻R2断路，电压表V1和电流表A的示数均为0。
5、     U3=U1+U2     I1=I2=I3
【详解】
[1][2]在电路中，电压表相当于断路，电流表相当于短路，则将电路简化可知，两电阻及三个电流表串联，故电流表的示数相等，即
I1=I2=I3
电压表V3测总电压，V1，V2分别测两电阻上的电压，故
U3=U1+U2
三、计算题
1、（1）2V；（2）2.5V
【详解】
解：（1）由电路图可知，灯泡L1、L2串联，电压表测量L1两端的电压，则电压表示数为2V。
（2）根据串联电路的总电压等于各用电器两端的电压之和可得
L2两端的电压为
U2＝U﹣U1＝4.5V﹣2V＝2.5V
答：（1）电压表示数为2V。
（2）L2两端的电压为2.5V。
2、（1）0.9A；（2）0.3A；（3）6V；（4）6V
【详解】
解：由电路图可知，灯泡L1与L2并联，电流表A1测干路电流，即干路电流I=1.2A，电流表A2测L2支路的电流；
（1）（2）由电流表A2的示数可知，通过灯L2的电流I2＝0.3A；因并联电路中干路电流等于各支路电流之和，所以，通过灯L1的电流

（3）因并联电路中各支路两端的电压相等，所以灯L1两端的电压为

（4）因并联电路中各支路两端的电压相等，所以灯L2两端的电压为

答：（1）通过灯L1的电流I1是0.9A；
（2）通过灯L2的电流I2是0.3A；
（3）灯L1两端的电压U1是6V；
（4）灯L2两端的电压U2是6V。
3、（1）6V；（2）4V
【详解】
解：（1）当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测两端的电压即电源电压

（2）当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压为；因为串联电路中总电压等于各分电压之和，所以L1两端的电压

答：（1）电源电压为6V；
（2）灯L1两端的电压为4V。
4、（1）0.1A，0A；（2）0.4A
【详解】
解：（1）由电路图可知，当S1闭合、S2和S3都断开时，两灯串联，电流表A1、A2测电路中电流，A3断路，所以A3示数为0A，由图乙可知，电流表所选量程为0~0.6A，分度值为0.02A，由指针位置可知，电流表A1的示数为0.1A，由串联电路中电流处处相等，所以A2示数与A1示数相同，为0.1A。
（2）由电路图知，当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，并联电路中干路电流等于各支路电流之和，所以A1示数为
IA1=IA3﹣IA2=0.7A﹣0.3A=0.4A
答：（1）电流表A2和A3的示数分别为0.1A、0A；
（2）当开关S2和S3闭合，S1断开时，电流表A1的示数为0.4A。
5、 (1)0.1A；(2)0.26A；(3)0.24A
【详解】
(1)当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，则通过L1的电流为0.1A。
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A。
(3)若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2＝0.26A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A
答：(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是0.1A；
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
四、实验探究
1、     不同          A
【详解】
(1)[1]实验中为避免偶然性，探究普遍性规律，则应选择规格不同的小灯泡。
(2)[2]分析表中实验数据可知，串联电路的电压规律是串联分压，即

(3)[3]此实验中进行多次测量的目的是探究普遍性规律，与探究电流与电阻的关系、探究串联电路中的电流规律的目的相同；而测量定值电阻阻值是多次测量求平均值降低误差；故A符合题意。
2、     小球     s     不能     等于     B
【详解】
（1）[1]由题意可知，该实验究小球的动能，即小球撞击木块时的动能的大小。
（2）[2][3]根据转换法，实验中是通过观察木块移动的距离s的大小判断出小球具有动能的大小；若水平面是光滑的，木块就会做匀速直线运动，无法比较木块移动距离的远近，达不到探究目的。
（3）[4]若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，弹簧的压缩程度相同，具有的弹性势能相同，释放时弹性势能转化为小球的动能，则小球的动能相同，撞击木块时，木块的动能相同，木块的质量不变，所以木块移动的距离相同，即s甲等于s乙。
（4）[5]实验中通过小球撞击木块的运动的距离的大小判断动能的大小，采用的是转换法。
A．内能的大小无法观察，通过棉絮的燃烧情况能判定压缩空气内能的变化，属于转换法。故A不符合题意；
B．研究物质的升温特点时，需控制两种物质的质量相同，采用的是控制变量法。故B符合题意；
C．分子的运动无法用肉眼直接观察，通过红墨水分子的运动情况判定分子运动与温度的关系，采用是转换法。故C不符合题意；
D．电流的大小无法观察，实验中通过电流表示数大小判定电流的大小，采用的是转换法。故D不符合题意。
故选B。
