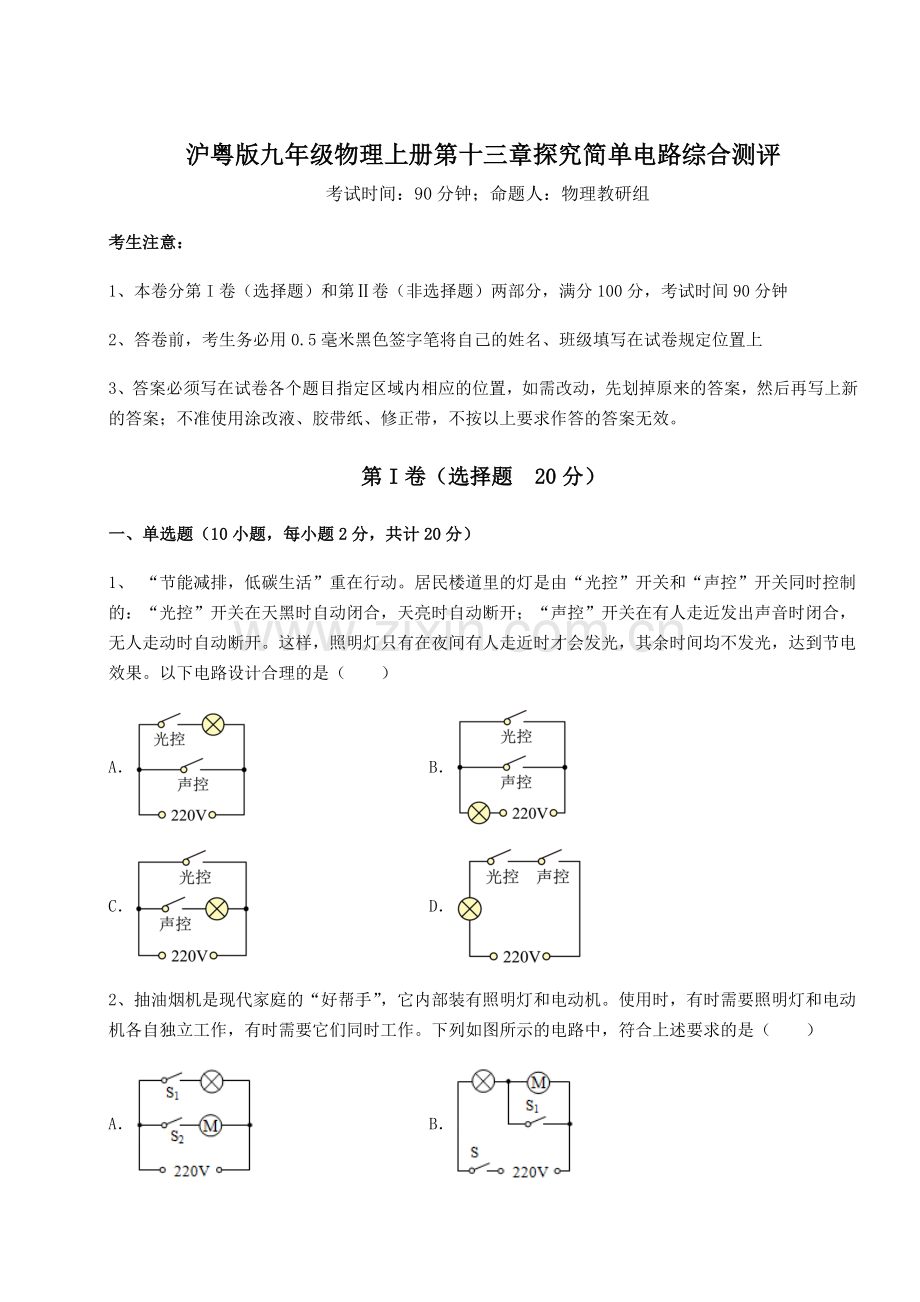

沪粤版九年级物理上册第十三章探究简单电路综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、 “节能减排，低碳生活”重在行动。居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。以下电路设计合理的是（　　）
A． B．
C． D．
2、抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B．
C． D．
3、用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（　　）

A．说明玻璃棒带电 B．不能说明玻璃棒是否带电
C．接触金属球后，玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷
4、小明发现家里的垃圾桶敞口放置，既有异味又不卫生，他设计一个简易的感应式垃圾桶。其工作原理如下：“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合。下列电路符合要求的是（　　）
A． B．
C． D．
5、现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（　　）
A． B．
C． D．
6、医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）
A． B．
C． D．
7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）
A． B．
C． D．
8、下列生活中的物理数据错误的是
A．人以正常速度骑自行车的功率约为 70W
B．普通日光灯正常工作电流约 150mA
C．中学生从一楼爬到三楼克服重力做功约 3000J
D．蓄电池组的电压约为 1.5V
9、在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）
A． B．
C． D．
10、如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，则R两端的电压是是_____V，电动机的电功率是____W。

2、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

3、电流表在测量电流时出现如图所示的情形，原因是______。

4、取两个相同的不带电的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带电（如图甲所示）。用带绝缘柄的金属杆把A和B连接起来，A的金属的角度减小，B的金属箔张开（如图乙所示）。则甲图中验电器A带的是_____（选填“正电荷”或“负电荷”），移动的电荷从_______，（选填“A到B”或“B到A”），金属杆中瞬间电流方向是从_____（选填“A到B”或“B到A”）。

5、如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示，当开关S闭合，A1表示数为0.3A，已知流过灯L1与L2的电流之比I1∶I2＝1∶2，求：
（1）流过L1的电流？
（2）电流表A的示数为多少？

2、如图所示的电路中，当开关S1闭合、开关S2断开时，电压表的读数为2V；当开关S1、S2均闭合时，电压表的读数为6V。求：
（1）电源电压是多少伏特?
（2）当开关S1闭合、开关S2断开时，灯L1两端的电压是多少伏特?

3、如图所示的电路中，电源电压为9V且保持不变，求：
（1）若甲、乙均为电压表，当只闭合开关S1时，电流表A的示数为0.1A。则流过灯L3的电流为多少？
（2）若甲为电压表，乙为电流表，当只闭合开关S1时，电流表乙的示数为0.3A；再闭合S2后，电流表乙的示数为0.5A。则流过L2的电流为多少？
（3）在（2）问中1min内通过L1的电荷量是多少？

4、如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。

5、开关在电路中起着非常重要的作用。如图，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为9V，求：
（1）当S1、S3断开，S2闭合时，电压表示数为6V，则R1两端的电压为多少？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为3A和2A，则通过R2的电流为多少？

四、实验探究（2小题，每小题10分，共计20分）
1、实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：

（1）测量电源及灯泡两端电压。电压表接在AB两点，是为了测量灯泡______的电压，闭合开关，电压表的示数（如图乙所示）是______V；
（2）测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知______可能是造成结论与猜想不符的原因；
（3）完成以上步骤后，他们准备测量开关两端的电压，认为这一步骤是有必要的，理由是______。
2、某同学用如图中甲所示的电路来探究串联电路的电压规律。

（1）实验中应选用______（填“相同”或“不同”）规格的小灯泡L1、L2连接电路；
（2）按图甲所示电路连接好实物，在连线时开关S应______（选填“断开”或“闭合”）。连好电路后，检查电路可以通过______法来判断电表是否超过量程；
（3）将电压表的两端分别连到A与B、B与C、A与C，闭合开关，测量电压UAB、UBC、UAC，并将测得的数据记录在下表中；
实验次数
UAB/V
UBC/V
UAC/V
1
2.2
2.3
4.5
2
2.0
2.5
4.5
3

3.1
4.5
改变两个小灯泡的规格，重做上述实验，其中第3次A与B两点间的电压如图乙所示，其示数是______V。分析实验数据，可得到串联电路的电压规律是：______（写表达式）；
（4）探究串联电路的电压规律，实验至少要做______次，主要目的是为了______（填“寻找普遍规律”或“减小实验误差”）；
（5）实验完毕，应先______，然后整理实验器材，放在规定位置。

-参考答案-
一、单选题
1、D
【详解】
A．有声音时，声控开关闭合，电源短路，故A不符合题意；
B．白天，光控开关断开，有声音时，声控开关闭合，灯泡发光，故B不符合题意；
C．晚上，光控开关闭合，电源短路，故C不符合题意；
D．白天，光控开关断开，电路始终是断路状态，灯泡不发光。晚上，光控开关闭合，有声音时，声控开关闭合，灯泡发光，无声音时，声控开关断开，灯泡熄灭，故D符合题意。
故选D。
2、A
【详解】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
3、A
【详解】
玻璃不是导体，金属箔片张开，说明两片金属片带同种电荷，电荷的来源不是玻璃上的电荷传到金属箔片上的，因为玻璃不是导体不导电，电荷来源是金属箔片与玻璃之间的静电作用，玻璃上带正电，小球和金属箔片的组合中，负电荷流向小球，正电荷流向箔片，两片金属箔片都带有正电荷，因此张开。故A正确，B、C、D错误。
故选A。
4、C
【详解】
A B．“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；说明“启动”开关在干路上，扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合，说明感应开关是控制桶盖的关闭，即电动机，故AB错误；
C D．若为D，当“启动”开关闭合时，电动机被短路，无法工作，故D错误，而 C能保证“启动”开关闭合后，指示灯亮，而“感应”开关控制电动机，故C正确。
故选C。
5、D
【详解】
根据红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。
A．当开关S1、S2都闭合时，红灯、绿灯串联，两个灯泡同时发光，故A不符合题意；
B．只闭合开关S1时，红灯、绿灯串联，两个灯泡同时发光，再闭合开关S2，红灯被短路，只有绿灯亮，故B不符合题意；
C．只闭合开关S1时，红灯亮，再闭合开关S2，两个灯泡都发光，故C不符合题意；
D．只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故D符合题意。
故选D。
6、D
【详解】
A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。
故选D。
7、A
【详解】
由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。
故选A。
8、D
【详解】
人骑自行车时1s大约做功70J，所以功率接近70J/s=70W，故A正确；普通日光灯的额定功率为40W，正常工作电流约为I=P/U≈0.18A=180mA，故B正确；中学生的重力大约是G=mg=50kg×10N/kg=500N，从一楼爬到三楼上升高度h=（3-1）×3m=6m，克服重力做功W=Gh=500N×6m=3000J，故C正确；每节蓄电池的电压为2V，蓄电池组的电压高于1.5V，故D错误，故选D．
9、D
【详解】
依题意得，绿灯与白灯并联，绿灯与白灯互不影响，开关一个在干路上，控制整个电路，一个既控制白灯，也控制绿灯。因此两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故ABC不符合题意，D符合题意。
故选D。
10、B
【详解】
感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。
故选B。
二、填空题
1、     4     6
【详解】
[1]由电路图知，电动机与电阻串联，电压表测电源电压，电压表测电阻两端的电压，则电阻两端的电压为4V。
[2]电路中的电流为

则电动机的功率为

2、     正负接线柱反接     改接小量程
【详解】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
3、电流表的正负接线柱接反了
【详解】
如图所示，是电流表，测量时，指针反偏，因为电流表的正负接线柱接反了，电流从负接线柱进入，正接线柱流出，会造成指针反偏，故原因是电流表的正负接线柱接反了。
4、     负电荷     A到B     B到A
【详解】
[1]与毛皮摩擦过的橡胶棒带负电荷，与A验电器接触使A带负电荷。
[2][3]金属导体中能够自由移动的电荷是负电荷（电子），由于A带负电荷，用金属杆连接AB，则负电荷从A到B。由于电流方向是正电荷定向移动的方向，与负电荷定向移动的方向相反，所以电流方向是从B到A。
5、     0.2     0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
三、计算题
1、（1）0.3A；（2）0.9A
【详解】
解：（1）当开关S闭合，L1与L2并联，电流表A1测流过L1的电流，电流表A测电路中的总电流，A1表示数为0.3A，则流过L1的电流为0.3A。
（2）由I1∶I2＝1∶2可得，流过灯L2的电流
I2=2I1=2×0.3A=0.6A
两灯并联，电流表A测干路电流，则电流表A的示数
I=I1+I2=0.3A+0.6A=0.9A
答：（1）流过L1的电流为0.3A；
（2）电流表A的示数为0.9A。
2、（1）6V；（2）4V
【详解】
解：（1）当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测两端的电压即电源电压

（2）当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压为；因为串联电路中总电压等于各分电压之和，所以L1两端的电压

答：（1）电源电压为6V；
（2）灯L1两端的电压为4V。
3、（1）0.1A；（2）0.2A；（3）18C
【详解】
解：（1）由电路图知，当甲、乙都是电压表，只闭合开关S1时，灯L1与L3串联在电路中，电流表测电路中的电流，那么通过L3的电流为0.1A。
（2）若甲为电流表，乙为电压表，由电路图知，只闭合开关S1时，L3被短路，电路中只有L1工作，通过L1的电流为0.3A。再闭合开关S2，L3仍是短路状态，L1、L2并联在电路中，此时两个电流表都测干路的电流，则通过L2的电流
I2=I-I1=0.5A-0.3A=0.2A
（3）1min内通过L1的电荷量
Q=I1t=0.3A×60s=18C
答：（1）流过L3的电流为0.1A；
（2）流过L2的电流为0.2A；
（3）在（2）问中1min内通过L1的电荷量是18C。
4、（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
【详解】
解：（1）由电路图可知，闭合开关S后，电阻R1与R2串联，电压表V1并联在电源两端，所以测电源的电压；电压表V2并联在R2两端，测电阻R2两端的电压。
（2）因串联电路两端电压等于各部分电压之和，所以电阻R1两端的电压
U1＝U﹣U2＝8V－5V＝3V
答：（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压。
（2）电阻R1两端的电压为3V。
5、（1）3V；（2）1A
【详解】
解：（1）根据电路图可知，当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表测量电源电压，已知电压表示数为9V，即电源电压U＝9V，当S1、S3断开，S2闭合时，两电阻串联，电压表测R2两端电压，电压表示数为6V；因串联电路两端电压等于各部分电压之和，所以R1两端的电压

（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测总电流，电流表A1测通过电阻R1的电流，且电流表A和A1的示数分别为3A和2A；因并联电路中干路电流等于各支路电流之和，所以通过R2的电流

答：（1）R1两端的电压为3V；
（2）通过R2的电流为1A。
四、实验探究
1、     L2     1.7     导线分压     见解析
【详解】
（1）[1]电压表接在AB两点，与灯泡L2并联，测量灯泡L2的电压。
[2]闭合开关，电压表的量程为0～3V，分度值为0.1V，则电压表的示数1.7V。
（2）[3]实验室用的导线是由导电性能好的铜制作的，电阻很小，通常情况下忽略不计，若选择了较细的铜丝，电阻不能忽略，则会分压，所以，导线分压可能是造成结论与猜想不符的原因。
（3）[4]开关开闭容易产生接触不良，造成电阻变大，分压增多，故有必要测量开关两端的电压。
2、     不同     断开     试触     1.4          3     寻找普遍规律     断开开关
【详解】
（1）[1]为了让实验结论可靠，实验中应选择规格不同的小灯泡。
（2）[2][3]按电路图连接实物，连接电路时，开关要断开；为防止灯泡两端电压过大而烧坏电压表，可采用大量程进行试触，若偏转角度很小则换用小量程。
（3）[4][5]由图可知电压表的量程为0～3V，分度值为0.1V，则电压表的示数1.4V；分析实验数据，可得到串联电路的电压规律是

（4）[6][7]探究串联电路的电压规律，为避免实验的偶然性，实验至少要做3次，主要目的是为了寻找普遍规律。
（5）[8]实验完毕，应先断开开关，去电源，然后整理实验器材，将器材放在规定位置。
