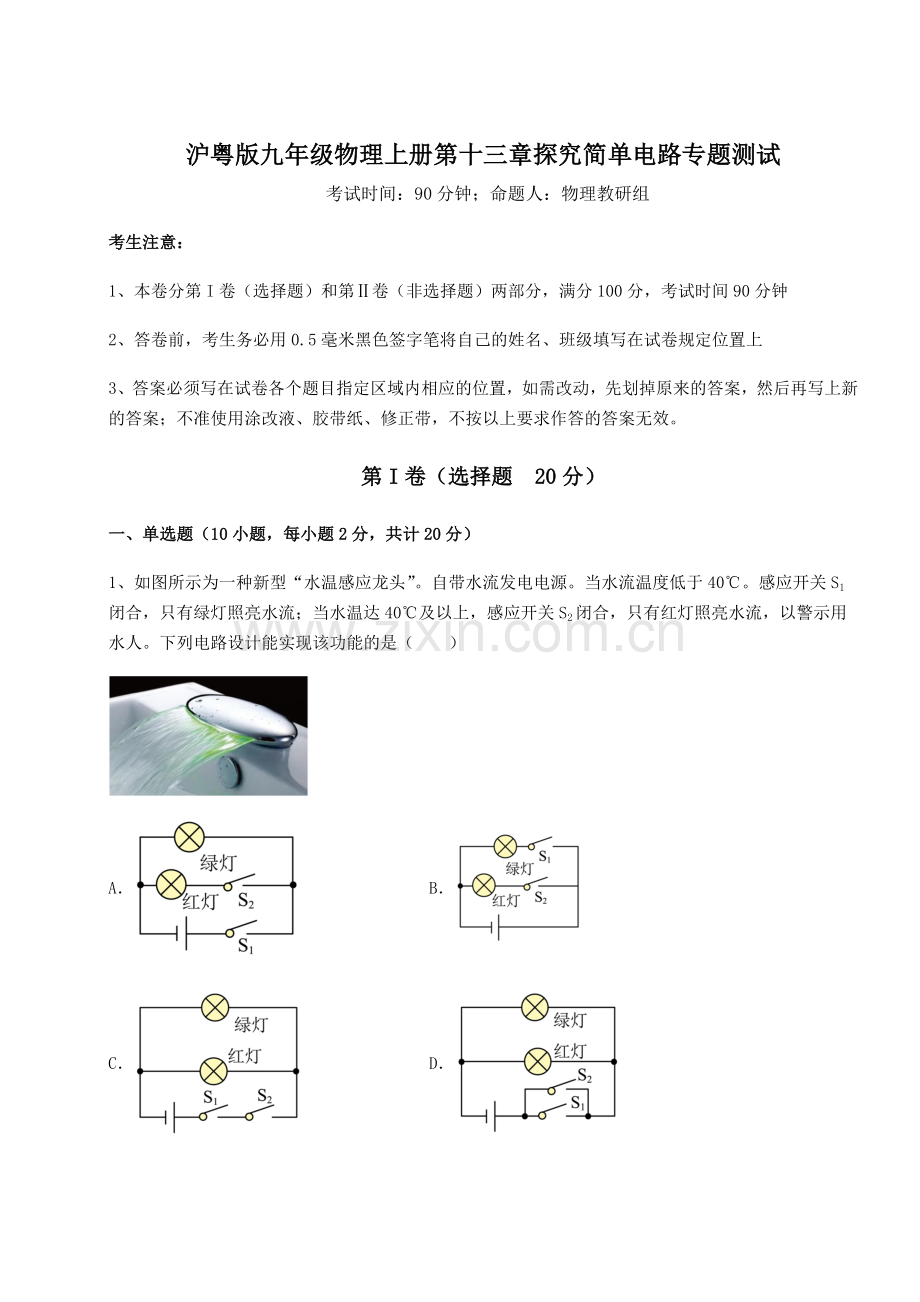

沪粤版九年级物理上册第十三章探究简单电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
2、如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）

A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L1、L2一定是并联在电路中的
D．甲一定是电压表，乙一定是电流表
3、如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
4、在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（     ）

A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零
C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
5、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（　　）

A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
6、工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）

A．3.7V B．0.7V C．220V D．380V
7、下列电路图中正确的是（　　）
A． B．
C． D．
8、下列电路图中，与实物电路对应的是（　　）

A． B．
C． D．
9、在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（　　）

A．电流表示数变大，小灯泡亮度变暗 B．电压表示数变小，小灯泡亮度变暗
C．电压表示数与电流表示数乘积变小 D．电压表示数与电流表示数比值不变
10、如图所示是电压表的表盘，其示数是（　　）

A．2.05V B．2.5V C．10.5V D．12.5V
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是 ________ 联；若同时闭合S1、S2、S3则会造成电路 ______ ．

2、人接触汽车时有时会“电”了一下，这是因为汽车行驶时与空气发生_______现象。当用手拿静电消除器接触汽车时，若瞬间电流方向是由消除器流向汽车，则汽车带的是_______电荷。
3、塑料胶带属于______（填“绝缘体”或“导体”）。把贴在桌面的两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，说明它们带______电荷（填“同种”或“异种”）。
4、 (1)丝绸摩擦过的玻璃棒能吸引碎纸屑，如图甲所示，这是因为带电的玻璃棒可以___________，将一带电的有机玻璃棒靠近带正电的泡沫料小球时，相互作用情况如图乙所示，由此可知：___________。将此带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开，如丙图所示，这是因为两金属箔片___________（选填“得到”或“失去”）电子，带上同种电荷彼此排斥。

(2) 如丙图所示，白天，太阳能电池板将___________转化成电能，并储存起来；用___________材料制作的LED灯日夜发光提醒着人们注意交通安全。
5、如图甲所示的电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，此时通过L1的电流为______A，通过L2的电流为______A。若灯L2烧坏，电流表A2示数______（选填“变大”、“变小”或“不变”）。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置，则：
（1）求灯泡L1和灯泡L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S团合后，灯泡L1和灯泡L2都发光，电流表A2示数为1A，电流表A1与A2偏转角度相同，求此时通过灯泡L2的电流和灯泡L2两端的电压。

2、在如图所示的电路中，和为两只灯泡，当开关闭合后电流表、的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）灯泡和两端的电压分别是多少?
（2）电源电压是多少?
（3）流过灯泡和的电流分别是多少?

3、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω   2A”，此时滑片的位置处于最大阻值的一半处，求：
（1）通过R2的电流；
（2）通过R1的电流；
（3）R2两端的电压；
（4）R1的滑片P移至最左端时，R1的电压。

4、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？

5、甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图，电源电压恒为3V，R是阻值为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图像如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。求：
(1)污染指数为150时，电路中的电流为多少？
(2)电压表示数0.5V时，污染指数为多少？

四、实验探究（2小题，每小题10分，共计20分）
1、在探究“并联电路干路电流与支路电流的关系”时：所用的实验器材有：两节干电池串联的电池组，电流表（量程分别为0~0.6A、0~3A）和开关各一个，定值电阻若干，导线若干。
（1）实验中，该同学决定选择其中3个电阻完成实验，则对此三个电阻的阻值的要求是：___________。
A．三个电阻的阻值不相等就行
B．三个电阻的阻值可以有两个相等
C．三个电阻的阻值两两组合比值不同
（2）某次实验所用两个电阻分别为10Ω和15Ω，未连接完整的电路如图所示，请将电路连接完整。（要求：电流表测量10Ω电阻所在支路的电流）( )

（3）该同学继续进行实验，某记录的实验数据如下表。
10Ω支路的电流
15Ω支路的电流
干路电流I/A
0.28
0.18
0.46
分析实验数据得出的结论是：___________。
（4）实验中，电流表用“0~0.6A”的量程完成了第一次实验。第二次实验在“试触”时，发现干路电流为2A，则电流表用“0~3A”的量程完成了第二次实验。那么第一次实验是否需要将电流表改成“0~3A”的量程重新进行？___________；
理由是：___________。
2、在“探究串联电路电流、电压的特点”活动中。
（1）如图所示，连接电路时，至少需要_______根导线；实验中应选择规格______（选填“相同”或“不同”）的小灯泡。
（2）彭健同学测量完灯L1的电压后，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？______，理由是______。
（3）徐睿卿同学发现灯L1比灯L2亮，则通过L1的电流______（选填“大于”、“等于”或“小于”）通过L2的电流，判断依据是______。

-参考答案-
一、单选题
1、B
【详解】
感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。
故选B。
2、C
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L1、L2不能正常发光，故B错误；
C．两灯在相同的两点之间，L1、L2一定是并联在电路中的，故C正确；
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
3、A
【详解】
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
4、C
【详解】
A．开关闭合后，L1亮，说明有电流，故障类型为短路。短路部分不工作，故L2短路，故A错误；
B．当只有灯泡L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，电压表有示数，故B错误；
C．当只有灯泡L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；
D．开关闭合后，电压表示数为零，可能是L1短路，此时L2可以发光，也可能是L2断路，此时L2不发光，故D错误。
选C。
【点睛】
根据电表示数判断电路故障，首先明确电路连接方式，其次确定各表所测的对象，然后根据有无电流判断故障类型，有电流，短路故障，无电流，断路故障。短路部分不工作且电压为零；电压表有示数说明电压表到电源为通路。
5、D
【详解】
A．毛巾与塑料管摩擦，由于摩擦发生电荷的转移，毛巾与塑料管带电，不是创造电荷，故A错误；
B．毛巾摩擦后的“章鱼”细丝带同种电荷，会相互排斥，故B错误；
C．毛巾摩擦“章鱼”，它们带上了异种电荷，故C错误；
D．毛巾分别摩擦“章鱼”和塑料管，塑料管和“章鱼”带同种电荷，相互排斥，验电器的原理是同种电荷相互排斥，“章鱼”飞起的原理与验电器工作原理相同，故D正确。
故选D。
6、A
【详解】
智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，故A符合题意，BCD不符合题意。
故选A。
7、B
【详解】
A．电路中缺少电源，故A错误；
B．两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，故B正确；
C．导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，故C错误；
D．电流表的正负接线柱接反了，故D错误。
故选B。
8、A
【详解】
由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。
故选A。
9、C
【详解】
AB．由图知道，闭合S1，S2掷到1时，R1与灯并联，电流表测总电流，电压表测电源电压；当S2由1掷到2时，R2短路，电路为灯的简单电路，电流表测灯的电流，电压表测电源电压，所以电压表示数不变；根据并联电路各支路互不影响知道，小灯泡仍正常发光，亮度不变，由并联电路电流的规律知道，电流表示数变小，故AB错误；
CD．因电压表示数不变，电流表示数变小，电压表示数与电流表示数乘积变小，电压表与电流表示数比值变大，故C正确，D错误。
故选C。
10、B
【详解】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
二、填空题
1、     串     短路
【详解】
[1]当S1、S3断开，S2闭合时，电流依次经过灯泡L1与L2，所以它们是串联的；
[2]若同时闭合S1、S2、S3，这样就直接用导线把电源两端连接，所以会造成电源短路．
2、     摩擦起电     负
【详解】
[1]汽车行驶时与空气发生摩擦，物体束缚电子的本领不相同，会出现得失电子的过程，称为摩擦起电现象。
[2]电流方向规定为正电荷定向移动的方向，若瞬间电流方向是由消除器流向汽车，则表明负电荷从汽车流向消除器，消除器本身不带电，则汽车有多余的电子，即汽车带负电。
3、     绝缘体     同种
【详解】
[1]容易导电的叫导体，不容易导电的叫绝缘体，塑料胶袋不容易导电，所以属于绝缘体。
[2]同种电荷相互排斥，异种电荷相互吸引，两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，所以带有同种电荷。
4、     吸引轻小物体     同种电荷相互排斥     失去     太阳能     半导体
【详解】
(1)[1]用丝绸摩擦过的玻璃棒能够吸引碎纸屑如图甲所示，这是因为带电的玻璃棒可以吸引轻小物体。
[2]因为小球带正电，玻璃棒也带正电，故同种电荷相互排斥。
[3]用玻璃棒接触验电器的金属球，金属箔片的电子与正电荷中和，金属箔片失去电子带正电，两金属箔片带上同种电荷，同种电荷相互排斥而张开。
(2)[4]生活中可以利用太阳能来发电，将太阳能转化为电能，白天，太阳能电池板将太阳能转化成电能并储存起来，到了夜晚就可以向外供电。
[5]半导体是指常温下导电性能介于导体与绝缘体之间的材料，LED灯是利用半导体材料制作的，用它可以日夜发光提醒着人们注意交通安全。
5、     0.2     0.3     不变
【详解】
[1][2]由电路图知，两灯并联在电路中，电流表A1测干路电流，A2测L1支路的电流。由图乙知，电流表选用的量程为0~0.6A，对应的分度值为0.02A，示数为0.2A，乙图中，电流表所用量程为0~0.6A，对应分度值为0.02A，示数0.5A。据并联电路的电流特点知，干路的电流为0.5A，通过L1的电流为0.2A，那么通过L2的电流为
I2=I-I1=0.5A-0.2A=0.3A
[3]若灯L2烧坏，L1的工作不受影响，其电流不变，则A2的示数不变。
三、计算题
1、（1）1.2V，4.8V；（2）0.8A，6V
【详解】
解：（1）两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压，因串联电路的总电压等于各部分电压之和，故则电压表V1选用的量程为0～15V，分度值为0.5V，示数为6V，电压表V2选用的量程为0～3V，分度值为0.1V，示数为1.2V，则灯L1两端电压为1.2V；因为串联电路两端的电压等于各部分电路两端的电压之和，所以灯L2两端电压
U2＝U﹣U1＝6V﹣1.2V＝4.8V
（2）由图（c）可知，两灯泡并联，电流表A1测L1的电流，电流表A2测干路的电流，电流表A2示数为1A，电流表A1与A2偏转角度相同，由并联电路电流的规律，电流表A1小于1A，故电流表A1选用小量程，根据电流表大小量程之比为5：1，故电流表A1的示数为
IA1=
因为并联电路中干路电流等于各支路电流之和，所以通过灯泡L2的电流
I2＝I﹣IA1＝1A﹣0.2A＝0.8A
因为并联各支路两端的电压相等，且等于电源电压，所以L2两端的电压为
UL2＝U＝6V
答：（1）灯泡L1和灯泡L2两端的电压分别为1.2V和4.8V；
（2）此时通过灯泡L2的电流为0.8A，灯泡L2两端的电压为6V。
2、（1）3V，3V；（2）3V；（3）0.3A，0.2A
【详解】
解：（1）由电路图可知，和并联，电压表测量的是两端的电压，由并联电路电压规律可知，两端的电压等于或者电源两端的电压，所以灯泡和两端的电压

（2）电源电压

（3）电流表测量的是干路的电流，即，电流表测量的是的电流，所以流过灯泡的电流，由串联电路电流的规律可知，流过灯泡的电流

答：（1）灯泡和两端的电压分别是3V、3V；
（2）电源电压是3V；
（3）流过灯泡和的电流分别是0.3A和0.2A。
3、（1）0.2A；（2）0.4A；（3）6V；（4）6V
【详解】
解：（1）闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。
（2）由并联电路电流的规律可知通过R1的电流
I1=I-I2=0.6A-0.2A=0.4A
（3）由并联电路电压的规律可知R2两端的电压
U2=U=6V
（4）滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压
U1=U=6V
答：（1）通过R2的电流是0.2A；
（2）通过R1的电流是0.4A；
（3）R2两端的电压是6V；
（4）R1的滑片P移至最左端时，R1的电压是6V。
4、（1）

（2）6V；（3）0.4A
【详解】
解：（1）电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：

（2）由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压
U=6V
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流
I1=I-I2=1.2A-0.8A=0.4A
答：（1） ；
（2）电源电压为6V；
（3）通过L1的电流是0.4A。
5、 (1)0.1A；(2)50
【详解】
解：(1)由图象乙可知，污染指数为150时，观察乙图

电路中电流

(2)电压表示数0.5V时，则
U0=0.5V
则
UR=U-U0=3V-0.5V=2.5V
此时电路中的电流

根据

可得

由图乙可知，R为50Ω时污染指数为50。
答：(1)污染指数为150时，电路中的电流为0.1A；
(2)电压表示数0.5V时，污染指数为50。
四、实验探究
1、     C     并联电路中，干路电流等于各支路电流之和          不需要     见解析
【详解】
（1）[1]并联电路中，各支路电压相等，由欧姆定律可知，各支路电流与电阻成反比，在探究“并联电路干路电流与支路电流的关系”时，为了使实验结果具有普遍性，电阻的阻值应互不相等，而且若三个电阻的阻值两两组合比值相同，则在测得电流数据中，各支路的电流之比相同，这样就会使实验结果存在偶然性，所以实验中，该同学决定选择其中3个电阻完成实验，则对此三个电阻的阻值的要求是：三个电阻的阻值两两组合比值不同。
故选C。
（2）[2]为了使两个电阻并联在电路中，且电流表测量10Ω电阻所在支路的电流，应将阻值为15Ω的定值电阻的右接线柱与电流表的“0.6”接线柱相连，如图所示：

（3）[3]由表中数据可以得出两支路电流与干路电流的关系为

所以分析实验数据得出的结论是：并联电路中，干路电流等于各支路电流之和。
（4）[4][5]电流表选择不同的量程，分度值不同，但电流表量程的选择应根据实际电流的大小来选择，而且两次数据之间并不会进行对比，数据的精确程度不会影响实验结论，所以第一次实验不需要将电流表改成“0~3A”的量程重新进行，理由是：第一次实验已经完成并得出结论，第二次数据不需要和第一次数据分析对比，两组数据的精确程度无需相同。
2、     6     不同     不能     电压表的正负接线柱接反了     等于     串联电路中，电流处处相等
【详解】
（1）[1]根据电路图找出需要6条导线。
[2]实验中用的灯泡规格如果一样，会导致实验结果不具有普遍性，为了寻找普遍规律，避免偶然性，应该选择不同规格的灯泡做实验。
（2）[3][4]用电压表测量某元件两端电压时，应与这个元件并联，应该使标有”﹣“号的接线柱靠近电源负极，另一个接线柱靠近电源正极，所以题中在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，会导致电压表正、负接线柱接反，电压表指针反偏。
（3）[5][6]电流从正极出发，经开关，灯泡L2、L1回负极；因为两个灯泡串联，所以闭合开关后，通过灯L1的电流等于通过灯L2的电流，与亮度无关。
