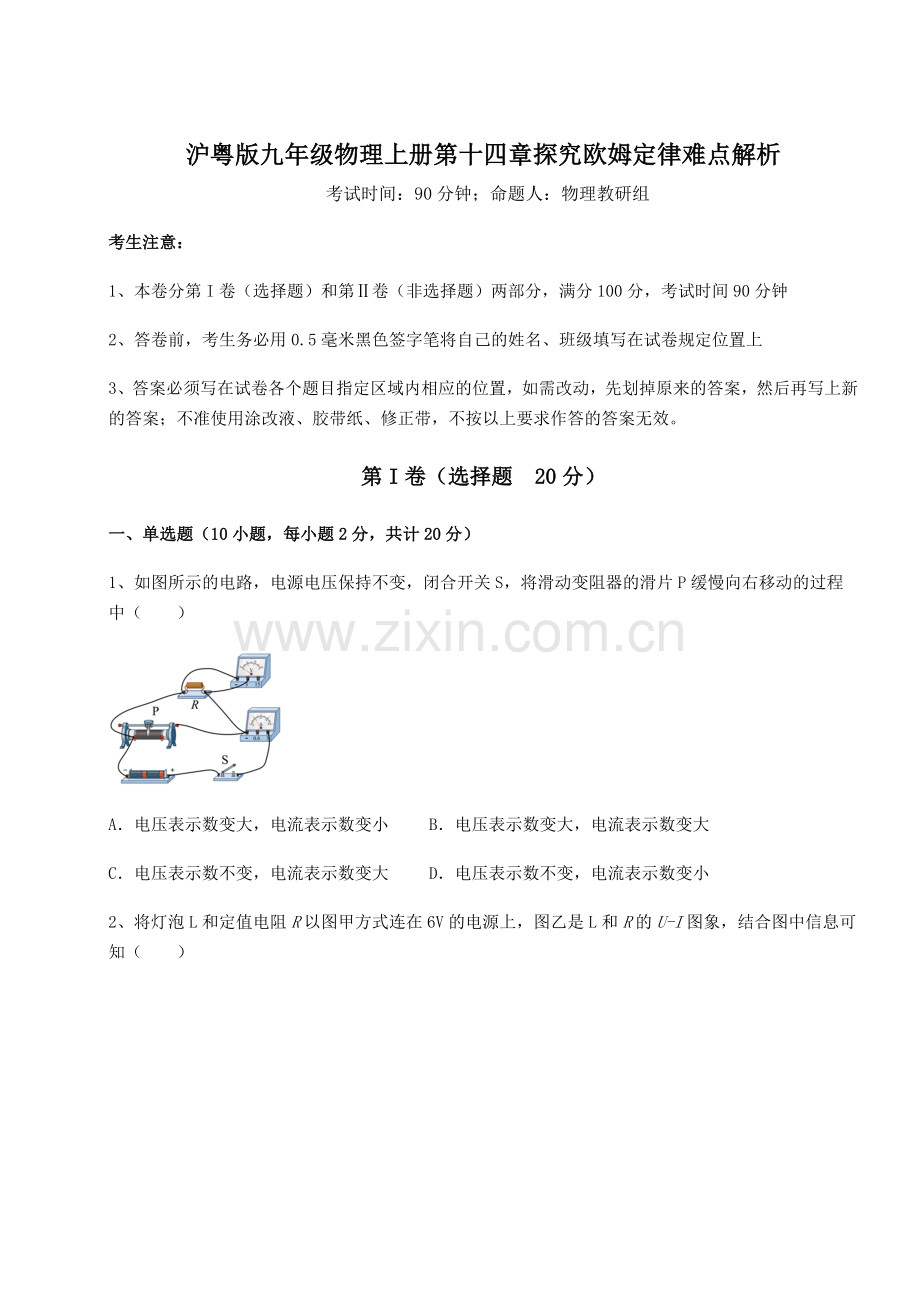

沪粤版九年级物理上册第十四章探究欧姆定律难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）

A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
2、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）

A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W
3、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。两次实验中电流表随两电压表变化的关系图像如图所示。以安全为前提，下列描述正确的是（     ）

A．电源电压为4V
B．R1的最大电阻为40Ω
C．前后两次实验的电流比I'︰I=2︰1
D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A
4、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（　　）

A．U变大，I变小 B．U变小，I变小
C．U变小，I变大 D．U变大，I变大
5、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）

A．电流表的示数变大， 电压表的示数变大
B．电流表的示数变小， 电压表的示数变小
C．电流表的示数变小， 电压表的示数变大
D．电流表的示数变大， 电压表的示数变小
6、图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（　　）

A．m＝ B．m＞ C．m＜ D．m＝n
7、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（　　）

A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C．电流表A的示数、电流表A1的示数、电压表V的示数均不变
D．电流表A的示数、电流表A1的示数、电压表V的示数均增大
8、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）

A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W
9、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）

A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
10、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（　　）

A．电位器与灯泡是并联的
B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小
C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗
D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、在课外电子小组活动中，小明想了解某半导体器件的一些特性，为此他进行了一些实验并收集了相关的实验数据。他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图像，如图所示。由图像可知，当此器件两端的电压为时，通过此器件的电流为___________A；在器件两端电压从到不断增大的过程中，器件的电阻值将___________（选填“保持不变”“变大”或“变小”）。

2、图为小汇设计的可调亮度小灯电路图，电源电压保持不变。闭合开关S，移动滑动变阻器R的滑片P过程中，小灯L突然熄灭。若电路中只有一处故障，且只发生在小灯L或变阻器R处。现仅有一只完好的小灯L′，没有测量电表。

① 为确定故障，小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则电路中可能存在的故障是______；
② 请写出进一步确定故障的操作方法、观察到的现象及对应的故障。______
3、物理学的发展离不开科学家们的艰辛付出，为了纪念科学家的杰出贡献，常用这些科学家的名字来命名一些物理量的单位，如：用伏特来命名物理量 _____的单位，单位符号是V；用 _____来命名物理量电阻的单位，单位符号是Ω。
4、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为______Ω。

5、两个灯泡的规格分别为“6V，1.2W”和“3V，0.9W”，将它们串联后接入电路，其总电压不能超过______V；将它们并联后接入电路，其总电流不能超过______A。
三、计算题（5小题，每小题8分，共计40分）
1、小明在课外调查中知道，有一类电阻值会随所受压力大小改变的元件，通常称为压敏电阻，在生产生活中，压敏电阻有许多实际应用。小明与同学们利用压敏电阻设计并制作出了一个电子秤，图甲为其工作原理图。电路中的R0为定值电阻，R是压敏电阻，其电阻值随所受压力F变化的关系如图乙所示。他们将电路中电压表的表盘数值改写成对应物体质量的数值后，可直接从表盘上读出所称量物体的质量。已知电源电压为6V且保持不变，g取10N/kg，则：
（1）未放物体时，电压表示数为1V，求R0的阻值；
（2）当所称量物体的质量为75kg时，求电压表示数；
（3）若所选电压表量程为0～3V，求该电子秤的量程。

2、如图所示，当开关S闭合时，电压表示数是3V，电流表示数是0.6A，R1=10Ω。求：
求：（1）滑动变阻器接入电路中的阻值；
（2）电源电压。

3、如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V   2W”字样。滑动变阻器的滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。

4、如图电路，电源电压保持不变，灯L标有“6V   3W”字样（灯丝电阻不随温度变化）。当闭合开关S、断开开关S1、S2时，灯L正常工作，电压表的示数为U，电流表的示数为I；当闭合开关S、S1，断开开关S2时，电压表的示数为U’，电流表的示数为I’。已知U∶U’ = 2∶3，I∶I’ = 1∶6，求：
（1）灯L正常工作时的电流；
（2）灯丝电阻；
（3）R1的电阻值；
（4）通过控制开关的通断，R2可达到的最大功率。

5、综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，并且电流表示数随拉力的增大而增大。模型电路如图甲所示，虚线框里面接线柱“1”与接线柱“2”或“3”相连，图中未画出，请自行判断。ab为长10cm、阻值25Ω的电阻丝，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0～0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。
（1）闭合开关，弹簧处于原长状态时刚好对准a处，R0消耗的功率多大？
（2）图甲中若去掉电流表，用一只电压表（量程0～3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升多少N？
（3）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如图甲的方案，从电路的安全性考虑，其他条件不变，R0的阻值应不小于多少Ω。

四、实验探究（2小题，每小题10分，共计20分）
1、为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝（不考虑温度对电阻的影响）进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接入电阻丝a、b、c，闭合开关后电流表的三次示数如图2所示。

（1）根据示数可以得出以下结论：
①电阻大小不仅跟导体横截面积有关，还跟导体______有关。
②______电阻丝的阻值最小（选填“a”“b”“c”）。
（2）该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了图3（甲）所示的电路来测量电阻丝的电阻。

①图3（乙）是根据图3（甲）连接的实物图，请在错误的导线上打“×”并连接正确______。
②闭合开关后，当滑片P向右移动时，电压表示数______（选填“变大”“变小”“不变”）；当滑片P移到某一位置时，电压表的示数为1.2V，电流表的示数如图丙所示，则Ra＝______Ω；接着他多次改变滑片位置测量a电阻丝的电阻值，并求出平均值Ra′，其目的是______；
③若电源电压为6V，Ra′＝Ra且保持不变，要使图3（乙）连接方式中各电路元件安全，则滑动变阻器的最大值应不小于______Ω。
2、小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）实验中得如图丙所示的电流I随电阻R变化的图象。
①实验开始前开关应_______（断开/闭合），滑动变阻器应置于阻值最_______端；
②由图象可以得出结论：电压一定时，通过导体的电流与导体的电阻成_______；
（2）本实验中，滑动变阻器的作用除了保护电路外，还有_______。

-参考答案-
一、单选题
1、D
【详解】
由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。
故选D。
2、C
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为

故B错误；
C．灯泡L的实际功率为

故C正确；
D．定值电阻R实际功率为

故D错误。
故选C。
3、CD
【详解】
A．闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1与R2串联，向右移动R1滑片P1时，电流表A示数不变，电压变V1示数不断变小。当R1滑片P1在最左端时，电压表V1示数最大，即为电源电压，由图乙可知电源电压为6V。故A错误；
B．断开S1、S2，闭合S3，当R2滑片的滑片P2滑至中点时，变阻器R2与小灯泡串联，根据串联电路的总电压等于各部分电路两端电压之和，得出此时R2两端电压为

根据串联电路电流处处相等，可知电流表A示数等于流过R2的电流，由图乙得出为0.15A，根据得出，R2的滑片P2滑至中点时阻值为

R2最大阻值为。闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1滑片P1移至最左端的过程中，电流不变，电压变V1示数不断变小至4V，根据得

所以R1两端电压为U1

根据得

故B错误；
C．闭合S3，断开S1、S2，滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2读数为3V，P2移动到最上端时，由图乙知I′=0.2A，由B分析知I=0.1A，所以

故C正确；
D．当S2，S3闭合，P2滑至最上端时，电路中总电阻最小，灯泡电流为0.2A，最大电流为

当仅闭合S2，P2滑至最下端时，电路中阻值最大，电流最小为

则电路的最大电流与最小电流之差为0.4A，故D正确。
故选CD。
4、C
【详解】
二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。
故选C。
5、D
【详解】
由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。
故选D。
6、B
【详解】
根据串联分压，电压之比为

如图甲，R是定值电阻，故

如图丙，电流之比为

则此时的热敏电阻为

由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故

故

故

故ACD错误，B正确。
故选B。
7、A
【详解】
由图可知，闭合开关S、S1时，电阻R1、R2并联，电流表A测干路中的电流，电流表A1测通过R2的电流，根据并联电路电流的特点可知，电流表A的示数大于电流表A1的示数，电压表测电源电压；当只闭合S时，电阻R1没有接入电路，此时电流表A与电流表A1相等，都是测通过R2的电流，而通过R2的电流根据欧姆定律可知，其前后不变，所以电流表A的示数减小，电流表A1的示数不变，电压表仍然测电源电压，所以电压表的示数也不变。
故选A。
8、D
【详解】
AC．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。P在某一端点时电压表的示数

由串联电路的特点和欧姆定律可得电源电压
U=U2+I1R1=10V+0.2A×R1……①
同理可得，P移动至某一位置C时电压表的示数

则电源电压
U=U2′+I2R1=6V+0.6A×R1……②
由①②可得
R1=10Ω，U=12V
故AC错误；
BD． P在A端时变阻器连入阻值为0，只有R1的简单电路，电流表示数为

R1的电功率为

故D正确，B错误；
故选D。
9、D
【详解】
A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B错误；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；
D．R1与R2的阻值之比为

故D正确。
故选D。
10、C
【详解】
A．一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故A错误；
B．电位器通过改变接入电路中电阻的长度来改变电阻的大小，故B错误；
C．若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故C正确；
D．若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故D错误。
故选C。
二、填空题
1、     0.2     变小
【详解】
[1]从图象中可以直接读出3.0V对应的电流值为0.2A。
[2]从图象中可以看出电压是3V时，电流为0.2A，电阻为

电压为4V时，电流为0.4A，电阻为

所以器材的电阻值变小。
2、     小灯L短路或变阻器R断路     断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L发光，则L短路；若L、L′均发光，则R断路
【详解】
[1] 小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则可能是ab两点之外的线路出现断路，或者是小灯L′被断路，所以故障是小灯L短路或变阻器R断路。
[2]可将小灯L′与R并联，根据小灯L′的发光情况进一步分析电路故障。具体方案为：断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L′发光，则L短路；若L、L′均发光，则R断路。
3、     电压     欧姆
【详解】
[1]用伏特来命名物理量电压的单位。
[2]用欧姆来命名物理量电阻的单位。
4、10
【详解】
由电流表量程为0～0.6A，滑动变阻器R上标有“20Ω0.5A”字样，可知允许通过的最大电流为0.5A。由电阻R0=10Ω，电压表量程为0～3V，可知，允许通过的最大电流为0.3A。综上，电路的最大电流为0.3A。此时电压表示数为3V，即电阻R0两端的电压为3V，又因为电源电压为6V，根据串联电路电压特点：电路两端电压等于各部分两端电压之和可知，滑动变阻器两端的电压为3V，通过的电流为0.3A，由欧姆定律知，滑动变阻器的阻值为

5、     8     0.4
【详解】
[1]两个灯泡的规格分别为“6V，1.2W”和“3V，0.9W”，则根据电功率的推导式可知，两灯泡的电阻分别为

设总电压不能超过U，串联电路电流处处相等，把它们串联后接入电路，流过它们的电流是相等的，设总电压为U情况下的电流为I，那么根据欧姆定律的推导式可得到

而两个灯泡的电压最大分别不能超过6V、3V，则可得到

分别解得、，取，即电路的电流最大只能为0.2A，那么总电压最大为

其总电压不能超过8V。
[2]将它们并联后接入电路，并联电路灯泡两端的电压都相等，而两个灯泡的电压最大分别不能超过6V、3V，取最小的电压3V，即电路的总电压最大为3V，两灯泡的电阻分别为、，则流过两电阻的电流分别为

并联电路的干路电流等于各支路电流之和，那么其总电流最大为

其总电流不能超过0.4A。
三、计算题
1、（1）50Ω；（2）2V；（3）0～100kg
【详解】
解：（1）闭合开关，两电阻串联，电压表测定值电阻R0的电压，未放物体时，电压表的示数为1V，由乙图可知此时压敏电阻的阻值为250Ω，因串联电路中总电压等于各分电压之和，所以压敏电阻两端的电压
UR=U﹣U0=6V﹣1V=5V
由于串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流

则R0的阻值

（2）当电子秤称量物体的质量为75kg时，物体的重力
G=mg=75kg×10N/kg=750N
压敏电阻受到的压力为
F=G=750N
由图乙可知此时压敏电阻的阻值R′=100Ω，由电阻的串联和欧姆定律可得，此时电路中的电流

由欧姆定律可得，此时电压表的示数为
U0′=I′R0=0.04A×50Ω=2V
（3）电子秤称量的质量越大，压敏电阻受到的压力越大，由图像可知压敏电阻的阻值越小，由分压原理可知，压敏电阻的电压越小，根据串联电路电压的规律可知R0的电压越大，即电压表示数越大，且已知电压表的量程为3V，所以电压表示数最大为3V（即R0的电压最大为3V）时，电子秤称量的质量最大，此时电路中的电流

压敏电阻分得的电压
UR′=U﹣U0′=6V﹣3V=3V
此时压敏电阻的阻值

由丙图可知，此时压敏电阻受到的压力为1000N，该电子秤的最大称量值

所以该电子秤的量程为0～100kg。
答：（1）R0的阻值为50Ω；
（2）电压表的示数为2V；
（3）该电子秤的量程为0～100kg。
2、（1）；（1）
【详解】
解：（1）根据题意，电压表测R2两端电压，电路中电流为，由欧姆定律可得滑动变阻器接入电路中的阻值为

（2）如图所示，R1与R2串联，由欧姆定律可得R1两端电压为

由串联电路电压的规律可得电源电压为

答：（1）滑动变阻器接入电路中的阻值为；
（2）电源电压为。
3、（1）；（2）5Ω
【详解】
解（1）灯泡正常发光时的电流

（2）只闭合开关S1，R的左侧、灯泡L串联，电压表V1测R左侧两端的电压，示数为U1；只闭合开关S2，R1、R的右侧、灯泡L串联，电压表V2测R1的电压，示数为U2；两次灯泡均正常发光，故两次电路中的电流相同，则有

解得：

由U1：U2=4：3得

解得

滑动变阻器的总电阻

答：（1）灯泡正常发光时的电流为；
（2）滑动变阻器的总电阻为。
4、（1）0.5A；（2）12Ω；（3）4Ω；（4）8W
【详解】
解：（1）灯L正常工作时的电流

（2）灯丝电阻

（3）当闭合开关S、断开开关S1、S2时，R1、L、R2串联，灯L正常工作，所以电路中电流
I=I额=0.5A——①
灯泡两端电压
UL=U额=6V——②
电压表测R1和L两端电压，电压表示数
U=IR1+ UL=0.5A×R1+6V——③
当闭合开关S、S1，断开开关S2时，只有R1接入电路中，电流表的示数为I’，电压表测电源电压，电压表示数
U’= I’ R1——④
又因为
U∶U’ = 2∶3——⑤
I∶I’ = 1∶6——⑥
由①②③④⑤⑥解得
I’=3A，R1=4Ω，U=8V，U’=12V
（4）当闭合开关S、断开开关S1、S2时，R1、L、R2串联，则R2的阻值

当S、S2闭合，S1断开时，R1、R2串联，R2可达到最大功率，此时电路中最大电流

R2最大功率

答：（1）灯L正常工作时的电流为0.5A；
（2）灯丝电阻为12Ω；
（3）R1的电阻值为4Ω；
（4）当S、S2闭合，S1断开时，R2可达到的最大功率为8W。
5、（1）0.16W；（2）40；（3）9
【详解】
解：（1）根据题干可知，拉力增大时，电流表的示数增大，滑动变阻器的阻值变小，所以接线柱“1”与接线柱“3”相连；闭合开关，弹簧处于原长状态时，电阻丝接入电路中的电阻最大，即Rab=25Ω，所以电路中的电流

R0消耗的功率

（2）①当利用电流表显示拉力大小时，当电流表示数最大为0.6A时，此时电路的总电阻

此时电阻丝接入电路中的电阻
RPb=R总′-R0-R弹簧=10Ω-4Ω-1Ω=5Ω
弹簧的伸长量

由图乙可知，电流表示数最大时显示的拉力F=400N；
②当电压表的示数最大时，电路中的电流最大，此时拉力最大，电路中的最大电流

此时电路的总电阻

此时电阻丝接入电路中的电阻
RPb’=R总′′-R0-R弹簧=8Ω-4Ω-1Ω=3Ω
弹簧的伸长量

由图乙可知，电压表示数最大时显示的拉力F′=440N，则与利用电流表相比，电压表所能显示的最大拉力将提升
DF=F′-F=440N-400N=40N
（3）从电路的安全性考虑，当滑片位于b端时，变阻器接入电路中的电阻为0，此时电路中的电流应不大于0.6A，由（2）的解答可知，当电路中的电流为0.6A时，电路的总电阻R总′=10Ω，所以其他条件不变，R0的阻值应不小于
R0′=R总′-R弹簧=10Ω-1Ω=9Ω
答：（1）R0消耗的功率为0.16W
（2）电压表所能显示的最大拉力将提升多少40N；
（3）R0的阻值应不小于9Ω。
四、实验探究
1、     长度     c          变小     4     减小误差     6
【详解】
（1）[1] b、c的粗细相同，材料相同，长度不同，b、c两次的电表示数不同，故可知，电阻的大小跟导体的长度有关。
[2]由图2可知，c电阻丝接入电路中时，电路中的电流最大，电源的电压一定时，由可知，c电阻丝的电阻最小。
（2）[3]根据图3（甲）的电路图可知，电压表测的是电阻丝两端的电压，而图3（乙）中的电流没有从电压表的正极流入，故错误，需将连接在电压表负极柱上的导线连接在正极柱上，此外由滑动变阻器连接方式可知，不能同时连接在下接线柱上，由图3（甲）知，滑动变阻器向右移动时，电阻变大，故将滑动变阻器右边下接线柱改为右边上接线柱。
[4]闭合开关后，当滑片P向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，a电阻丝两端的电压变小，即电压表的实数变小。
[5]当滑片P移动到某一位置时，电压表的示数为1.2V，由图丙可知，电流表量程为0-0.6A，分度值为0.02A，电路中的电流为0.3A，则a电阻丝的阻值

[6]他多次改变滑片的位置测量a电阻丝的电阻值，并求出平均值Ra′，其目的时减小误差。
[7]若电源电压为6V, Ra′＝Ra且保持不变，当电压表的示数，电路中的电流

所以，电路中的而最大电流为0.6A，此时滑动变阻器接入电路中的电阻最小，此时电路的总电阻

因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中最小电阻

则滑动变阻器的最大值应不小于6Ω。
2、     断开     左     反比     控制定值电阻两端电压不变
【详解】
（1）①[1][2]为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即最左端。
②[3]由图丙可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
（2）[4]探究电流跟电阻的关系，应保持电阻两端的电压不变，实验中通过调节滑动变阻器的滑片，控制电阻两端的电压不变。
