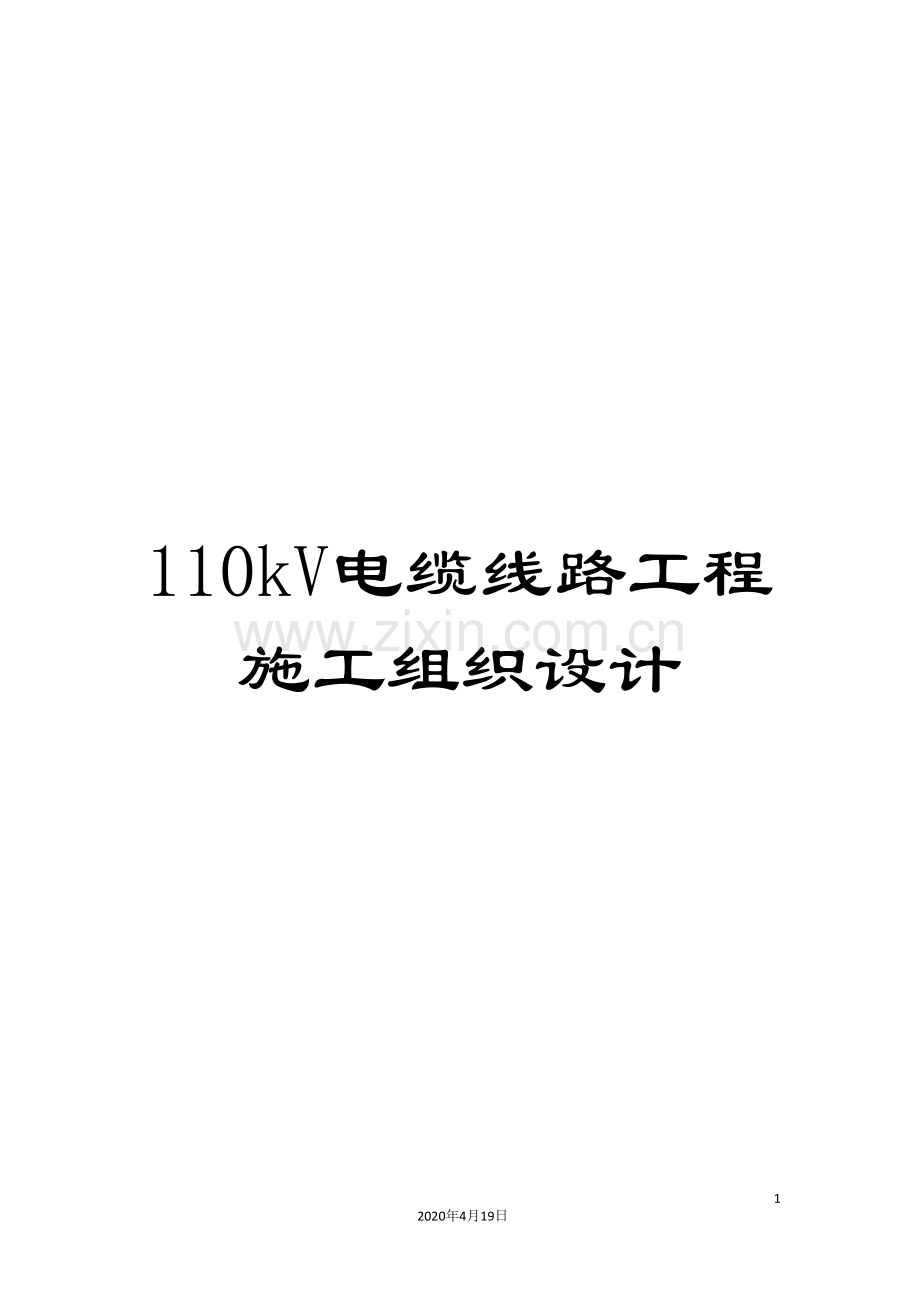

110kV电缆线路工程施工组织设计

105
2020年4月19日
文档仅供参考，不当之处，请联系改正。

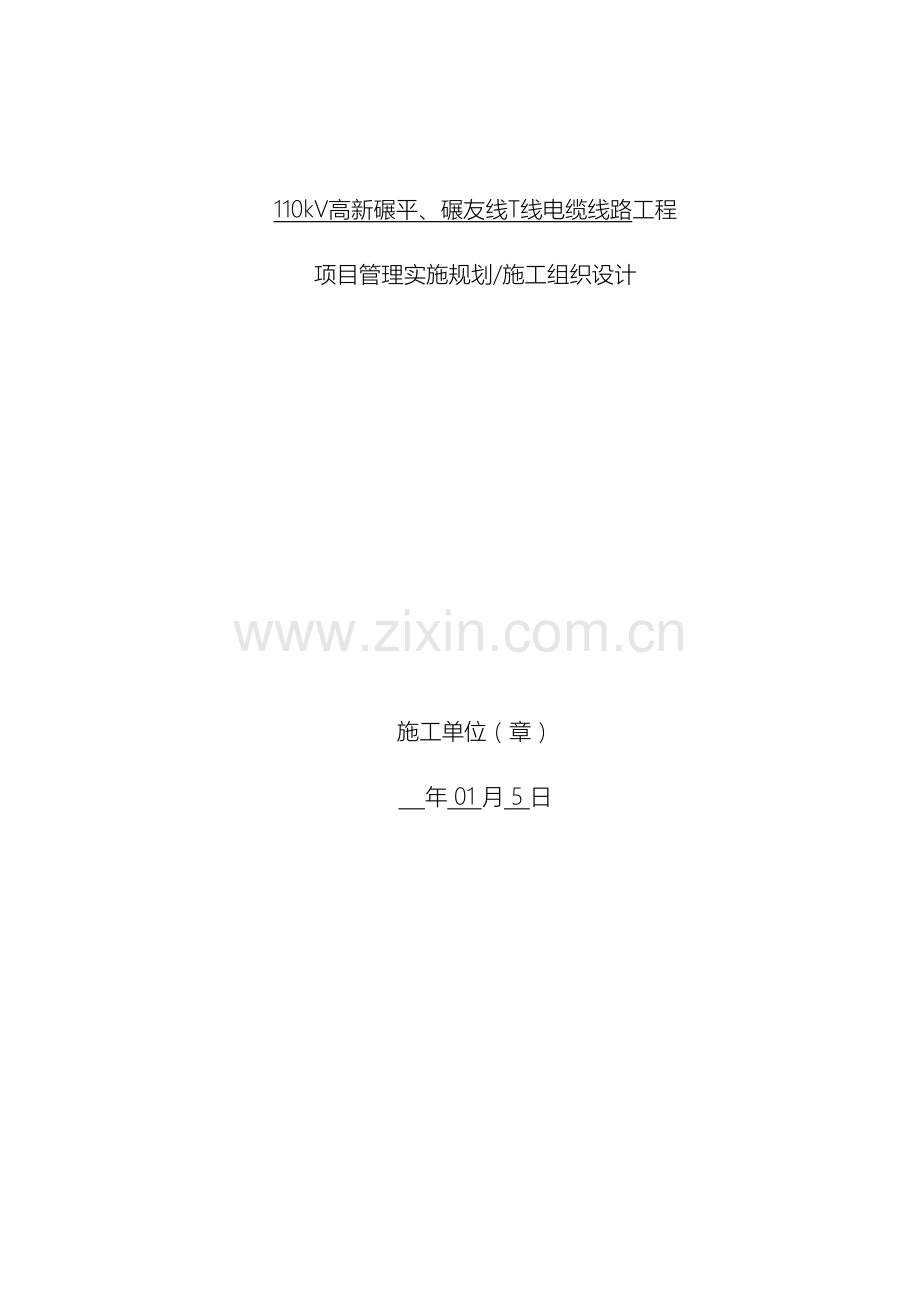

110kV高新碾平、碾友线T线电缆线路工程
项目管理实施规划/施工组织设计

施工单位（章）
年 01 月 5 日
批 准：____________ ________年____月____日

审 核：____________ ________年____月____日

编 写：____________ ________年____月____日
目 录

1 工程概况和特点………………………………………………………………………………………………5
1.1 工程简述………………………………………………………………………………………………5
1.2 工程性质及特点…………………………………………………………………………...………….5
1.3 工程规模………………………………………………………………………………………………5
1.4 工期要求………………………………………………………………………………………………5
1.5 工程涉及的主要单位…………………………………………………………………………………5
2 施工现场组织机构……………………………………………………………………………………………5
2.1 施工现场组织机构……………………………………………………………………………………5
2.2 施工现场组织原则……………………………………………………………………………………6
2.3 项目管理机构人员及部门职责………………………………………………………………………6
3 施工现场平面布置……………………………………………………………………………………………8
3.1 施工现场总体平面布置………………………………………………………………………………8
3.2 施工现场临时用电、临时用水总体布置……………………………………………………………8
3.3 施工现场消防总体布置………………………………………………………………………………9
4 施工方案………………………………………………………………………………………………………9
4.1 施工技术和资料准备…………………………………………………………………………………9
4.2 材料准备……………………………………………………………………………………………..10
4.3 施工机具准备………………………………………………………………………………………..10
4.4 施工力量配置………………………………………………………………………………………..12
4.5 施工工序总体安排…………………………………………………………………………………..13
4.6 主要工序和特殊工序的施工方法…………………………………………………………………..13
5 工期及施工进度计划……………………………………………………………………………………….36
5.1 工期规划……………………………………………………………………………………………..36
5.2 施工进度计划网络图………………………………………………………………………………..37
5.3 工程综合进度保证措施……………………………………………………………………………..38
5.4 主要施工设备及材料供应计划……………………………………………………………………..39
5.5 设计图纸交付计划…………………………………………………………………………………..39
6 质量管理目标、质量保证体系及技术组织措施…………………………………………………………39
6.1 质量目标、管理组织机构及职责…………………………………………………………………..39
6.2 质量管理措施………………………………………………………………………………………..40
6.3 质量体系及管理方针………………………………………………………………………………..42
6.4 质量管理及检验的标准……………………………………………………………………………..44
6.5 质量保证技术措施…………………………………………………………………………………..47
7 安全管理…………………………………………………………………………………………………….50
7.1 安全目标承诺………………………………………………………………………………………..50
7.2 安全管理组织机构…………………………………………………………………………………..50
7.3 安全管理主要职责…………………………………………………………………………………..50
7.4 安全管理制度及方法………………………………………………………………………………..51
7.5 安全组织技术措施…………………………………………………………………………………..56
7.6 重要施工方案及特殊施工工序的安全过程控制…………………………………………………..58
8 环境保护及安全文明施工………………………………………………………………………………….59
8.1 文明施工和环境保护目标…………………………………………………………………………..59
8.2 环境因素分析及控制措施…………………………………………………………………………..60
8.3 加强施工管理、严格保护环境……………………………………………………………………..61
8.4 安全文明施工目标、组织机构……………………………………………………………………..62
8.5 安全文明施工实施方案……………………………………………………………………………..63
9 计划、统计与信息管理……………………………………………………………………………………67
9.1 计划、统计报表的编制与递交……………………………………………………………………..67
9.2 信息管理……………………………………………………………………………………………..67
附录一 施工现场总体平面布图
编制依据
本标书主要参考下列质料进行编制：
一、 重庆市电力公司城区供电局《110kV高新碾平、碾友线T线电缆线路工程施工合同》
二、 国家及电力行业现行规程、规范、标准及有关实施细则：
1、 施工规范与验收标准
序号
技术规范名称
标准号
1
《普通砼配合比设计技术规定 》
JGJ55-81
2
《砼强度检验评定标准》
GBJ107-87
3
《混凝土结构工程施工及验收规范》
GB 50204-92
4
《工业与民用建筑灌注桩基础设计与施工规程》
JGJ4-80
5
《地下防水工程质量验收规范》
GBJ 50208-
6
《钢结构工程施工及验收规范》
GB 50205-95
7
《建筑钢结构焊接技术规程》
JGJ81-91
8
《屋面工程质量验收规范》
GB 50207-
9
《通风与空调工程施工质量验收规范》
GB 50243-
10
《建筑电气工程施工质量验收规范》
GB 50303-
11
《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》
Q/GDW 183—
12
《火灾自动报警系统施工及验收规范》
GB 50166-92
13
《建筑给水排水及采暖工程施工质量验收规范》
GB 50242-
14
《建筑地面工程施工及验收规范》
GB 50209-
15
《国家电网公司基建安全管理规定》
国家电网基建〔 〕 1020 号
16
《重庆市电力公司电力工程建设质量管理规定》
渝电建〔 〕 65 号
17
《国家电网公司输变电工程达标投产考核办法》
国家电网基建〔 〕 146 号
18
《国家电网输变电优质工程评选办法（ ）》
国家电网基建〔 〕 288 号
19
《变电工程落地式钢管脚手架搭设安全技术规范》
Q／GDW 274-
20
《建筑地基基础工程施工质量验收规范》
GB50202-
2、在施工期间如有新规范发布，执行新发布规范。

1 工程概况和特点
1.1、工程简述
110kV高新碾平、碾友线T线电缆线路工程，位于重庆市九龙坡区，本工程为新建变电站及电缆隧道。拟建电缆隧道沿桃花溪北侧布置，从新建6#钢管塔处起，途径重庆渝水水务机械有限公司厂房的东南侧空地，穿越陈赓大桥至杨家坪，终点为拟建的110KV高新变电站。
1.2、工程性质及特点
本工程是变电站及电缆隧道合为一体的项目，电缆隧道基本属于高切坡开挖，其主要特点在于全线采用明挖式电缆隧道，变电站为室内变电站。
1.3、工程规模
①、 新建电缆隧道全长1420m，其中含2个接头井，2个竖井，13个人井，13个风井。
②、 施工图所包含的其它施工内容及业主单位委托的其它相关工作。
1.4、工期要求
本工程土建工期规划 01月05日开工，施工准备5-10天。计划 06月30日交安。总工期：176天。
1.5、工程涉及的主要单位
建设单位：重庆市电力公司城区供电局
设计单位：国核电力规划设计院重庆有限公司
监理单位：重庆渝电工程监理咨询有限公司
施工单位：重庆电网建设有限公司

2 施工现场组织机构
2.1、施工现场组织机构
2.1.1、 机构设置
公司负责组建110kV高新碾平、碾友线T线电缆线路工程项目部，派往施工现场，全权代表公司进行施工管理，对外联系办理有关事宜。并严格按有关规程、规范、设计和厂家技术要求组织施工。施工中树立“百年大计，质量第一”的思想，建达标投产“创一流”工程。为业主服好务，正确处理甲乙方关系，按业主要求保质保量提前或按期完成施工任务。项目经理部设项目经理、技术负责人、技术员、安全员、质检员、材料员各一人；下设各专业施工班组(如钢筋班、浇筑班、土石方班组、模板班等)。

项目经理部组织结构图

2.2、施工现场组织原则
为了实现本工程的施工目标，在充分分析工程特点的基础上，本工程实行项目法人管理，成立项目经理部，充分发挥项目组织和项目管理的优势，代表公司对本工程实行全面管理。按照“精干、高效、有责有权”的原则，组建“110kV高新碾平、碾友线T线电缆线路工程项目部”，在公司选派年富力强、项目管理经验丰富、认真负责的曾勇军同志任项目经理并作为公司法人代表在本工程中的全权委托代理人，代表公司履行合同，负责项目的全面管理。选派技术过硬并有多年变电工程工作经验的同志担任本工程项目技术负责人，负责技术管理、施工管理工作。
项目经理部设项目经理、技术负责人，项目部下设工程质量部、物资部、安全保卫部及综合办公室，即“三部一室”；下设管理人员、各土建班组。施工中树立“百年大计，质量第一”的思想，求信誉、创达标投产工程。为业主服好务，正确处理好甲乙方关系，按业主要求保质保量提前或按期完成施工任务。

2.3、项目管理机构人员及部门职责
2.3.1、项目管理机构人员
项目经理：
负责项目全面施工管理，向公司总经理负责并报告工作；
建立符合施工管理的项目组织机构，明确其职责、权限和相互关系，确保配置满足施工管理要求的人力、物力、财力资源；
合理运用施工管理制度，确保施工进度、工程质量、环境和安全等各项指标的顺利完成；审批施工管理奖惩办法；

项目技术负责人：
项目技术负责人主管项目经理部的技术工作，向项目经理报告工作，其施工管理职责是：
对施工项目技术全面负责；
组织编制审定项目施工计划，审核技术文件。
组织实施公司质量文件，负责主持编制审定项目施工组织设计、批准作业指导书和较大不合格品的处理方案；
组织讨论、研究、解决施工中的重大技术问题；
负责贯彻执行合同规定的技术标准、规范等；
负责批准试验大纲、重要工程方案等技术文件；
就重大施工质量问题向项目经理建议发布停工令；
2.3.2、部门职责
工程质量部：
协调各专业的施工（协调劳动力、平衡施工机具），对工程进度实施控制；考核各施工单位技术交底制度完成情况；负责对执行现场变更实施状况的跟踪；组织《过程控制程序》和施工进度管理制度的实施，对重要工序进行监控；负责技术文件与技术资料的标识、接收、登记、发放及作废文件的回收；组织编制施工组织专业设计，负责编制项目经理部月施工计划；组织对施工移交后未完成工作的管理及完工工程移交之前的保护和维护。
协助主管领导执行文件化的质量体系，建立符合ISO9001标准要求的组织机构，分配职责，负责编制工程项目质量计划，并监督实施；
负责贯彻执行工程质量管理制度，检查指导质检业务工作；主持质量工作会议，组织开展质量活动；对施工队的施工质量进行监督检查验收；负责测试设备管理；对不合品进行评审、对处理结果进行验证；编制质量趋势报告。
安全保卫部：
负责生产施工过程的安全保卫工作，是环境、职业安全健康管理内部审核的主责部门，其施工管理职责是：
贯彻安全环境生产方针，组织安全环境教育和培训；制定安全环境施工管理规章制度，负责施工安全环境管理，定期召开安全会议，组织安全检查；组织生产安全环境事故调查，提出处理意见，负责事故统计和上报工作；负责特种作业人员培训和换证工作。
各施工专业队：
严格执行公司质量/环境管理手册和职业安全健康管理手册及《施工过程控制程序》中的规定，编制施工作业指导书、施工措施及相关施工方案，经批准后贯彻实施；
施工过程中严格执行国家（行业）或厂家技术标准、法规和规章制度；认真执行公司规定的各项管理制度，对本施工队的全体人员进行施工新技术学习；组织《过程控制程序》的实施，对重要工序进行监控。
为实现本工程的施工总目标，公司对本工程实行“纵向到底，横向到边”的全方位管理体系，以技术管理、工程质量管理、施工进度、安全生产、文明施工为内容，公司对项目部、项目部对班级、班组对作业人员形成全过程、全方位的管理网络。
为实现本工程的施工总目标，公司对本工程实行“纵向到底，横向到边”的全方位管理体系，以技术管理、工程质量管理、施工进度、安全生产、文明施工为内容，公司对项目部、项目部对班级、班组对作业人员形成全过程、全方位的管理网络。

3 施工现场平面布置

3.1、施工总平面布置：
3.1.1、生产、办公设施布置：
根据实际情况，布置生产、生活临时设施，为了有利于搞好现场文明施工，施工生产临设的建设，全部按公司文明施工管理规定：统一规划，统一布置，统一施工；材料堆放场地、机械全部实施定置管理，不得乱堆乱放。
生产、临时设施、库房和工具房采用砖砌筑，彩钢瓦作屋面，地面采用砂浆地坪，加工场用脚手架搭设，彩钢板封闭。
3.2、施工现场临时用电、临时用水总体布置
3.2.1、施工用电
本工程现场的临时施工用电已纳入承包范围，但因本工程为变电站改扩建、由运行单位负责指定施工电源接入位置，施工单位负责安装。本工程主要用电负荷量为砼搅拌机，砂浆搅拌机，电焊机，振动器，空压机，现场照明和其它用电负荷量等。
3.2.2、施工用水
施工用水已纳入承包范围，但因本工程为变电站改扩建、由运行单位负责指定施工水源接入位置，由施工单位负责安装。
3.3、施工现场消防总体布置
施工现场在指定地点装设消防棚（其中配置灭火器、消防桶、消防）、在氧气、乙炔贮存处设置一组灭火器、在材料加工场设置一组灭火器、在动火工作处设置一组灭火器。

4 施工方案
4.1、 施工技术和资料准备
4.1.1、施工图纸准备
施工图纸是现场施工的依据，施工图纸的按时到位有利于施工现场的综合安排和充分的施工准备，从而确保工程质量、安全、进度目标的实现。本工程的土建施工图纸已经在 12月30日领取一部分。
4.1.2、施工技术措施准备
接到施工图后，公司组织项目部施工技术人员对现场和图纸情况进行详细研究，编制“施工组织设计”和具体的施工技术措施。
施工方案（措施）准备一览表
序号
方案（措施）名称
编制部门
编制时间
备注
建筑部分
1
临时施工电源施工方案
土建队
.01.10

2
建筑物基础施工方案
土建队
.01.10

3
构支架基础施工方案
土建队
.01.10

4
设备基础施工方案
土建队
.01.10

5
构支架组合安装工方案
土建队
.01.10

6
建筑装饰施工方案
土建队
.01.10

7
建筑物主体施工方案
土建队
.01.10

8
接地施工作业指导书
土建队
.01.10

9
钢筋加工作业指导书
土建队
.01.10

10
模板制安作业指导书
土建队
.01.10

11
混凝土浇筑作业指导书
土建队
.01.10

12
焊接作业指导书
土建队
.01.10

4.1.3、其它技术准备工作
现场项目部配齐相关施工标准、规范和公司编制的施工工法等施工技术保证资料。
工程开工前，准备好本工程施工所需的各种技术表格，编审完善各种工程管理制度，编审完成本工程的检验试验计划。
工程开工前，根据本工程的情况，及时组织编审完善各种策划和计划，如创优策划、安全文明施工策划、施工关键节点计划、资金使用计划、人员培训计划等。
工程开工前，及时针对原始地形、地貌作好建筑方格网的测量工作。
根据工程所处地，及时根据当地地材作好混凝土试配等技术工作。
4.2、材料准备
本工程主要材料计划表
名 称
物资需用数量（百分比）
1月
2月
3月
4月
5月
6月
7月
水 泥
5%
15%
20%
20%
20%
20%

钢 材
5%
15%
20%
20%
20%
20%

河 砂
5%
15%
20%
20%
20%
20%

砾（碎）石
5%
15%
20%
20%
20%
20%

构支架构件

4.3、施工机具准备

我公司拥有充裕的输变电工程施工机具，能够同时满足多个输变电工程建设的需要。当前，我公司的机具均已全部检修，性能状态良好，随时处于待命状态。

拟投入本工程主要施工机械
序号
名 称
规 格 型 号
数量
备注
建筑施工设备
1
全站仪
SET2110
1台
自备
2
水准仪
DSZ3-A32X(28459)
1台
自备
3
液压挖掘机
CAT325B
2台
自备
4
电钻
ZD2.2
2台
自备
5
空压机
P375WCU
1台
自备
6
风镐
G10
5台
自备
7
振动压路机
YZ14JA
1台
自备
8
装载机
ZL50
1台
自备
9
推土机
TY220
1台
自备
10
潜水泵
Ф50
4台
自备
11
混凝土搅拌机
JDY500C
2台
租用
12
装载机
ZL-50E
1台
自备
13
砼输送泵车
BRF28.09
1辆
自备
14
柴油发电机
120GF135-2
1台
自备
15
钢筋弯曲机
GW-40
1台
自备
16
钢筋切断机
GQ-40
1台
自备
17
交流电焊机
BX3-300-1
4台
自备
18
砂浆搅拌机
JW250
2台
自备
19
木工圆锯机
MJ-109
1台
自备
20
机动翻斗车
FC10-3
1台
自备
21
电动压力机
YA- D
1台
租用
22
水泥行星胶砂搅拌机
JJ-5型
1台
租用
23
水泥电动抗折机
DKZ-50
1台
租用
24
水泥净浆搅拌机
NJ-160B
1台
租用
25
水泥胶砂试体振实台
TZ-96型
1台
租用
26
混凝土抗渗仪
HS40
1台
租用
27
汽车起重机
QY-20
1台
租用
28
手拉葫芦
3t
10个
自备
29
手拉葫芦
1t
16个
自备
30
摇表
2500V、1500V、500V
3个
自备

4.4、施工力量配置

经过长期不断的工程施工锤炼，我公司储备有大量经验丰富的施工管理人员、技术人员及施工人员，能够同时满足多个输变电工程建设的需要，并建立了有实力、讲诚信的协作施工队伍库。
本工程拟投入我公司土建施工队、安装施工队、调试施工队，投入两个外协施工队伍分别作为土建、安装调试队的劳务协作，具体劳动力见下表。

拟投入本工程的人力配置表
序号
工 种
劳动力投入数量
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
1
管理人员
8
8
8
8

2
测量工
3
3
2
2

3
检验试验
1
1
1
1

4
木工
10
15
15
10

5
砖工
20
20
20
15

6
石工
10
10
10
5

7
钢筋工
10
10
10
5

8
浇筑工
8
8
8
8

9
挖土机司机
2
2
2
1

10
推土机司机
1
1
1
1

11
汽车司机
2
2
2
2

12
吊车司机
2
2
2
2

13
起重工
2
2
2
2

14
焊工
3
5
5
3

15
电工
3
3
3
3

16
普工
30
30
30
30

合 计
115
122
122
100

4.5、施工工序总体安排
根据以往的施工经验，结合本工程的具体特点，本工程总的施工工序安排遵循以下原则：先地下，后地上；先结构后装修；先天棚后地面；先室内后室外。并结合整个工期安排和安装工序逐次展开，有条不紊的进行（具体见施工进度计划和分项工程施工方案）。
4.5.1、工艺流程
（1）建筑物工艺流程：
轴线定位测量放线→基础施工（包括灌注桩施工和基础承台施工）→主体结构墙体→屋面→门窗安装→室内装饰→外墙装饰→室外散水→室内外清扫卫生→竣工移交。
（2）开关场施工工艺流程：
轴线定位测量放线→GIS设备基础、构架基础施工→支架、构架组合吊装→接地网、极施工→电缆沟道施工→管道安装水池、油池施工→公路、便道施工→清扫卫生→交验。
4.6、主要工序和特殊工序的施工方法
4.6.1、测量放线
测量依据：
根据业主提供的点位坐标、高程资料及设计图所示的平面尺寸作为测量依据。
确定控制轴线，建立平面控制图：
本工程测量控制轴线分别按建筑物、挡墙及围墙中心线、室外设备、支架、构架纵横轴线进行控制，建立平面控制网络。
轴线、标高控制：
施测时按或设计提供的点位坐标，用J2经纬仪定出房屋各轴线定位点，并将所测设的各轴线引测到本建筑物四周5m以外，做好明显的标记加以保护，以便于基础施工中随时校核；当基础施工完后，将各轴线投测到基础顶面，并在基础外侧面做好明显牢固的标记；随着结构的升高，将轴线向上投测，用以作为横向和竖向控制的依据。
标高控制是按业主（或设计）提供的高程，用水平仪按设计标高在轴线定位桩上测量出该工程建筑物的±0.00标高，作为该工程高程控制依据。
控制网的布置原则：
控制网应根据“便于控制、便于保存、便于使用”的原则来布置。一般应布置在道路以外，不受或少受行驶车辆的影响，且保持良好的通视条件，以便复测及校核。
控制网应能覆盖控制整个施工区域。
为保持高程控制的一致性和连续性，根据业主提供的高程控制点，在施工区域中设二个高程控制点，形成闭合的高程控制网。
控制网的布置：
控制网是为施工提供测量与控制。为保证工程质量，需对整个施工区域进行有效的控制，因此，控制网应覆盖整个施工区域。
控制网桩的设计与保护：
1、控制桩设计
为了尽量减小施工对控制网桩位的影响，桩型选用夯入式钢管混凝土桩。桩顶面采用150X150X5mm的不锈钢板。钢板下设置4根Φ10的锚固筋。高程控制点与平面坐标控制桩合用，故在顶板面上加设一Φ16的不锈钢半园球。桩芯采用Φ48钢管，管长约3m。
2、控制桩的保护
在平面坐标控制网桩上套入一根￠120长450 mm的套管，套管与混凝土桩之间充填粗黄沙，以减小施工对桩位的影响。另外在平面坐标控制网桩位四周设置1mX1m高300 mm的砖砌围栏，并涂饰醒目的红白相间的油漆，以避免意外的碰撞、碾压和损毁。
站区控制网是整个站区各种建(构)筑物轴线定位的依据，除了在桩位设计上采取了一定的稳定措施和保护设施外，现场的各施工单位应共同加强保管，各施工单位在各控制桩的通视线上不得设置临时建筑或堆放材料、设备；任何单位及个人不得任意损毁测量标志。
工程测量程序：
控制网应严格按照规范要求来施测，并清楚、正确地做好原始记录。在测设过程中，应加强自检和互检，以避免不必要的差错的发生。
测量仪器在使用前必须检定合格并在有效检定期内。
按规范要求，将甲方移交的控制点测量资料进行认真校对和现场抽测，确认满足精度要求后，方可使用。
在施工前，使用全站仪，按极坐标法进行控制桩粗测定位，定位精度应控制在1~2cm之间。
制作混凝十控制桩。为保证控制桩稳定可靠，混凝十控制桩制作完成后需稳定十四天。
按《工程测量规范》GB50026-93要求进行精测和调整。为保证控制桩的点位精度，测角时，须按测回法进行多测回角度观测，测距时须按往返观测法进行多测回测距，同时进行高差、温度和气压等距离改正。
对控制桩进行编号，并将编号写在不锈钢钢板上。
按二等水准测量要求进行闭合高程控制网的测量。
控制网的验收与移交：
控制网测设完成以后，应将数据记录及测设成果交监理进行验收。验收按《工程测量规范》GB50026-93中有关要求进行。
控制网的复测：
现场施工扰动会引起控制网桩较大的位移，因此在施工过程中，应定期对平面坐标控制网和高程控制网进行复测。复测频度按施工进度的变动情况进行调整。一般每隔二个月应进行一次复测。在复测过程中，应做好桩位位移沉降记录。平面坐标控制网和高程控制网的复测成果，经过监理验收后，方可使用。
4.6.2、土石方开挖回填
4.6.2.1工程概况
拟建场地原地貌单元属构造剥蚀丘陵斜坡地貌，场地总体地势为东、西两侧高中间低，除内起点、终点及陈赓大桥一带地形坡角25—30度外，其余地段地势较为平坦，场地内基岩中发育两组裂隙，裂隙结合面差，属硬性结构面。
4.6.2.2施工方法的选择
此工程土方量较大，故考虑采用机械开挖辅以人工开挖的方式。
4.6.2.3施工工艺流程和施工作业方法
4.6.2.3.1基槽土石方开挖
（1）施工流程
定位放线→按照规范要求放坡→切线分层开挖→修坡→（坑壁支护）→留足预留土层厚度→清底→验收封底。
（2）施工方法及施工要求
a、测量定位：根据施工图确定场地±0.000m标高。按照土质、开挖深度及施工技术要求确定开挖放坡坡度。并计算出基坑开挖尺寸。现场用经纬仪将各轴线放出，并延伸至基坑外打桩定点。再根据轴线放出基坑开挖线。当开挖至1.0m左右深度时，在基坑侧壁打高程控制桩以控制开挖深度。
b、基槽开挖：基坑采用机械开挖。边坡按照施工规范进行放坡，保证边坡稳定，不得堆土于基槽坡顶线1.0m范围内，就近回填。开挖施工，须认真按照高程进行，防止超挖、欠挖。若开挖至设计高程后，须及时通知技术人员验收，若达到设计地基，须及时通知监理、设计工代、甲方代表进行验槽，合格后及时进行封底；若依然未达到设计地基，侧须继续开挖。
c、坑壁支护、休整边坡：由于开挖深度增大，须及时按照规程、规范要求休整基坑边坡，以确保边坡稳定；对于回填处开挖深度过大须采取支护措施确保施工安全。
d、集水排放：由于施工期间正值雨季，在在基坑开挖时，若遇坑内集水，侧在坑内设一集水坑，深度不小于200mm，潜水泵外排。
4.6.2.3.2基础土石方回填
（1）施工流程
基槽侧坑内杂物清理→铺土→初平→夯实→取样合格→……→设计标高。
（2）施工方法及施工要求
回填采用蛙式蛙式打夯机结合人工石夯（60~80kg）进行，即小范围采用人工石夯进行，大面积采用蛙式蛙式打夯机进行。土方回填时土石方回填必须采用合格填料进行分层夯填碾压，每层厚度不得超过：蛙式打夯机回填0.3m，人工石夯回填0.2m；回填料粒径不超过300mm。各层回填在取样合格后才能进行上层回填。夯填按照一定方向进行，一夯压半夯，夯夯相接，夯夯相连，纵横交叉，分层夯打。大面积夯打，行夯路线，由四周开始，然后再夯中间。
4.6.3、砖砌体工程
4.6.3.1材料要求：
砖：采用MU10页岩砖，规格一致，有出厂合格证和试验单。
水泥：采用32.5#普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证和试验报告。
砂：细砂或特细砂，配制M5的砂浆，砂的含泥量不超过5%，不得有杂草等杂物。
掺合料：石灰膏或磨细的生石灰粉，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化的石灰膏。
4.6.3.2施工操作工艺：
1、砌筑时，应根据墙体类别和部位选砖。
2、砌筑时先盘角，每次不得超过五层，随盘随吊线，使砖的层数、灰缝厚度与皮数杆相符。
3、一砖半厚以下的墙可单面挂线。线长时，中间应设长线点，拉紧线后，应穿线看平，使水平缝均匀一致，平直通顺，砌一砖混水墙时宜采用外手挂线，能够照顾砖墙两面平整。
4、砌墙采用一铲刀、一块砖、一挤揉的“三一”砌砖法施工。砖要砌得横平竖直，灰浆饱满，做到“上跟线，下跟棱，左右相邻要对平”。每砌五皮左右要用靠尺检查墙面垂直度和平整度，随时纠正偏差，严禁事后凿墙。
5、实心墙体砌筑方法采用三顺一丁的砌筑形式。
6、砌筑砂浆随搅拌随使用，水泥混合砂浆应有4d内用完，不得用过夜砂浆。混水墙随砌随将舌头灰刮尽。水平和竖向灰缝厚度不小于8mm，不大于1.2mm，一般为10mm。
7、砖墙砌体日砌高度不超过1.8m。雨天不超过1.2m。
8、预留孔洞和穿墙等均应按设计要求砌筑，不得事后凿墙。墙体抗震拉结筋的位置，钢筋规格、数量、间距，均应按设计要求留置，不应错放、漏放。
4.6.3.3质量标准：
①、砖的品种、强度等级必须符合设计要求。
②、砂浆品种和强度等级应符合设计要求，同品种、同强度等级砂浆各组试块的平均强度不小于规范要求，任意一组试块的强度不小于0.75fm,k（fm,k为试块标准养护抗压强度）。
③、砌体砂浆必须密实饱满，实心砖墙砌体水平灰缝的砂浆饱满度不小于80%。
④、外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合施工规范的规定。
⑤、砌体上下错缝，混水墙每间（处）无4皮砖的通缝。
⑥、砖砌体接槎处，灰浆应密实，缝砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。
⑦、预留拉结筋的数量、长度均应符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。
⑧、构造柱留置正确，马牙槎先退后进上下顺直，残留砂浆清理干净。
⑨、允许偏差值：轴线位移：10mm，基础顶两和楼面标高±15mm，墙面垂直度每层5mm，全高10m以上20mm，表面平整度，混水砖墙8mm，水平灰缝厚度（10皮砖累计数）±8mm，外墙上下窗口偏移20mm，门窗洞口宽度（后塞）±5mm。
4.6.3.4安全措施：
1、脚手架上堆砖不得超过3层（侧放）。采用砖笼吊砖时，砖在架子上或楼板上要均匀分布，不应集中堆放。灰桶、灰斗应放置有序，便架保持畅通。
2、起吊砖笼和砂浆料斗时，砖和砂浆不能装得过满。吊臂工作范围内不得有人停留。
3、不得站在墙上吊浆或在墙顶上行走。
4、操作人员应戴好安全帽，高空作业挂好安全网。
4.6.4、模板及脚手架工程
4.6.4.1本工程楼板及梁模板采取搭设Ф48脚手架钢管做脚手架支撑，梁、柱模板采用定型组合钢模安装，楼板底模采用10mm厚层板板安装。材料垂直运输采用人力运输。
脚手架搭设：脚手架采用Ф48脚手架管搭设满堂脚手架，脚手架立柱根据楼层梁的布置情况进行排列（见图一）。脚手架步距根据楼层高度确定，步距不超过0.8m。脚手架搭设要求如下：
4.6.4.1.1脚手架搭设时要求地基应夯实，立杆底部用木板垫实。
4.6.4.1.2脚手架必须设置纵横向扫地杆，扫地杆距底座下皮不大于200mm。
4.6.4.1.3脚手架应保证横平竖直，垂直度控制在H/200且小于100mm以内。
4.6.4.1.4相连立柱和水平杆的对接处不能在同一高度内，应错开布置，错开距离不得小于500mm。
4.6.4.1.5扣件拧紧，以防在施工过程中脱落，而发生意外。
4.6.4.1.6脚手架在每跨必须设置剪刀支撑、八字撑以防脚手架倾覆，保持脚手架整体稳定性
4.6.4.1.7脚手架搭设顺序：放置纵向扫地杆 立柱 横向扫地杆 第一步纵向水平杆 第一步横向水平杆 第二步纵向水平杆 第二步横向水平杆……
4.6.4.2模板工程
4.6.4.2.1施工准备
人员组织：根据相对工期、模板工程量大小以及砼浇筑措施合理组织劳动力，具体见劳动力计划表。
机具配置：圆盘锯、刨木机等。
材料组织：周转材料Ф48脚手架钢管、定型组合钢模、扣件、δ=30mm、δ=50mm木板、δ=10mm层板、50×100木枋，铁丝、钢钉等消耗材料等。
施工环境：模板堆码场尽量布置在离施工现场距离较近的位置，以减少运距。
4.6.4.2.2模板加固措施：
为了保证梁、柱模板的稳定性，要采取加固措施。梁底模板按规范规定按3/1000起拱， 底部支撑采用Ф48钢管脚手架支撑模板。为了提高柱混凝土表面的质量，减少柱模板在浇筑砼时变形，用Ф48钢管做成封闭式的抱箍来承受柱砼浇筑时的侧压力（如右图所示）。对于梁模板的安装，采用先安装一面侧模板，等钢筋绑扎好后，再安装另一面侧模板，内部增加对拉铁丝加固。
4.6.4.3模板效正：根据图纸设计尺寸，检查模板几何尺寸以及轴线尺寸、垂直度是否正确，若有偏差立即校正。同时检查标高是否符合要求。
4.6.4.4模板安装的质量要求。
模板必须清理干净，打光涂刷脱模剂。
模板必须刨光、清缝，拼缝宽度不大于1.5mm。
标高偏差控制在±5mm，模板轴线位移不大于5mm。
模板不得变形，加固必须牢固。
4.6.4.5模板的拆除
⑴不承重的侧面模板，砼强度能保证其表面棱角不因拆除模板而受损
