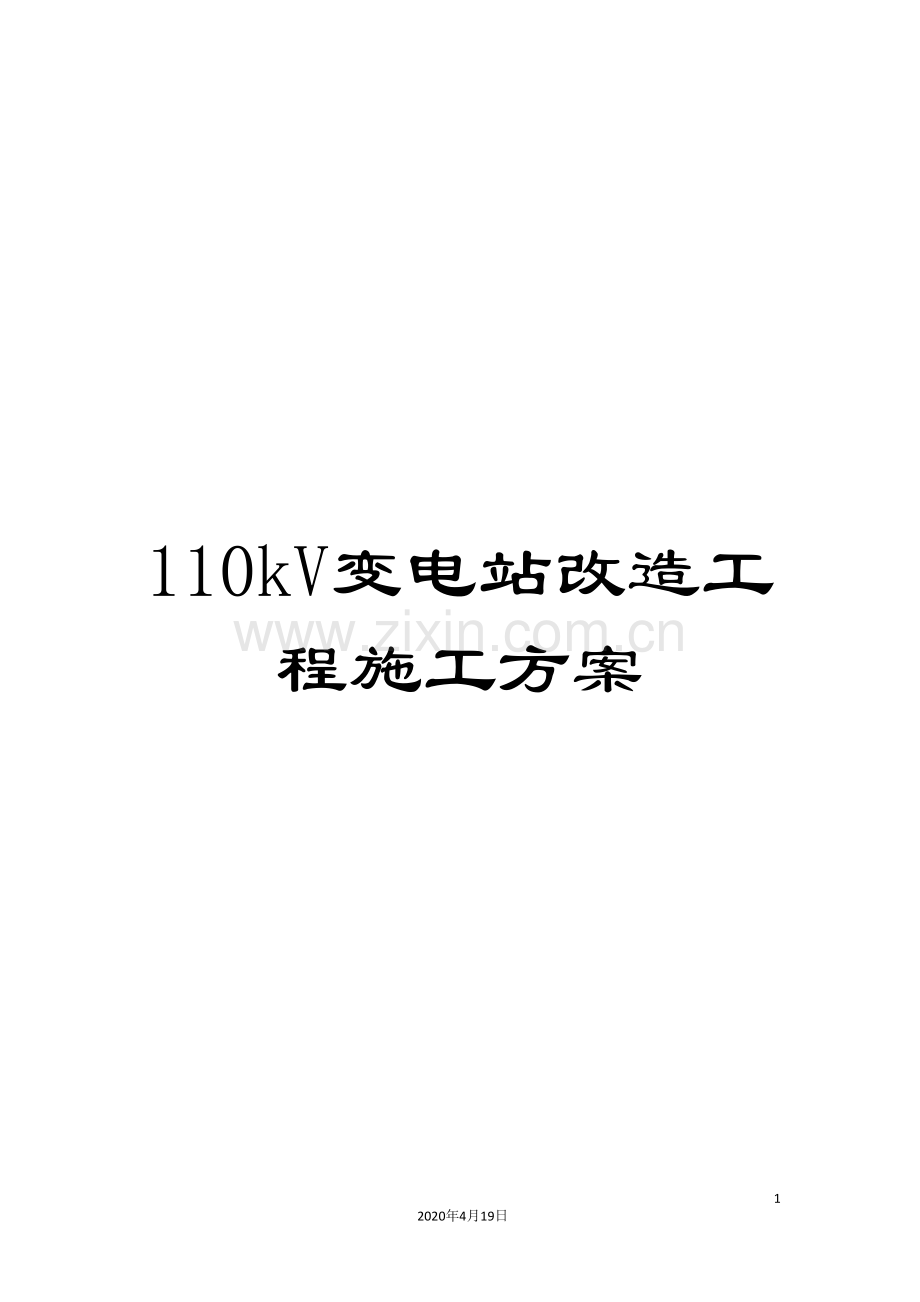

110kV变电站改造工程施工方案.doc

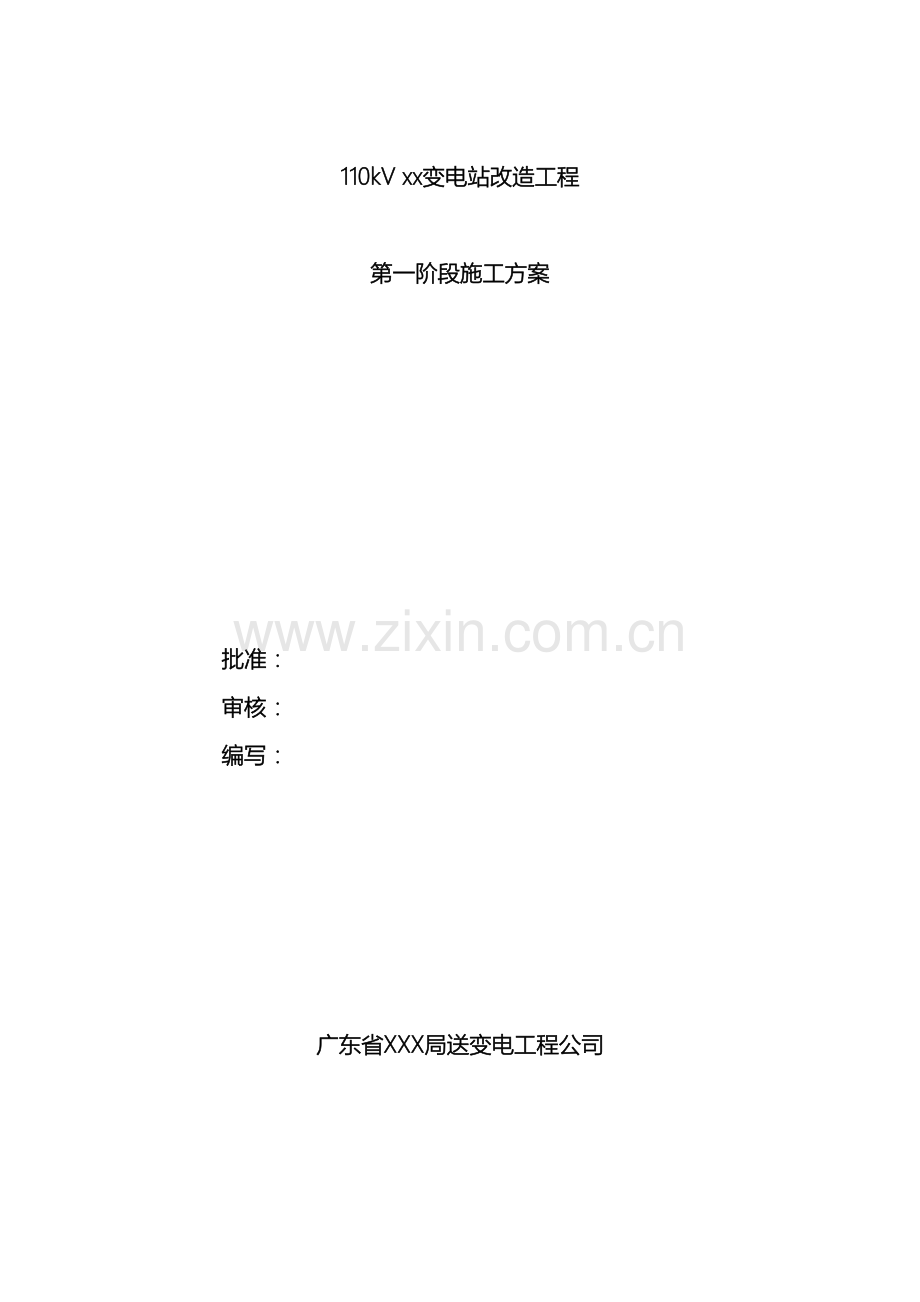

110kV变电站改造工程施工方案182020年4月19日文档仅供参考，不当之处，请联系改正。110kV xx变电站改造工程第一阶段施工方案批准：审核：编写：广东省XXX局送变电工程公司编制说明110Kv XX变电站改造工程分四个阶段进行施工，本方案为第一阶段施工方案，主要工作是对#2主变中性点设备、2主变二次设备、10kV 段开关柜保护面板改造及110kV段母线 11PT二次回路改造、11PT避雷器改造，保护和测控方式实现微机综合自动化。（一）工程时间：开工时间： 8月15日， 9月15日竣工投产。（二）改造内容：1#2主变中性点改造和1021刀闸和1020刀闸辅助接点开关更换。1020刀闸辅助开关接点可先调试，1021刀闸因110KV段母线带电须在送电操作时进行调试（不影响操作，若调试未成功，等到第四阶段停电在进行调试）。2#2主变变高CT端子箱更换（站内所要更换的4个CT和1个PT端子箱先立好，重新敷设电缆，将环网电源完善，在所有改造工程完成后再拆除旧端子箱）。32主变保护柜旧电缆拆除，敷设电缆到新2主变保护屏。410kV 段14面柜面板改造，更换7面馈线柜、1面分段隔离柜和1面站用变柜共9组CT。5更换#2站用变压器。敷设临时站用电源至老控制室新配电屏。6更换110kV 11PT避雷器和新上11PT端子箱；完善11PT与12PT的并列二次回路。（三）施工条件：#2主变及10kV段母线转为检修状态（在1021刀闸开关侧接临时地线一组，在10kV、段分段隔离5001刀闸靠500开关侧接临时地线一组）。10kV、母线分段隔离开关1112始终保持在合闸状态，#1、#3站用变分别供电老、新电气综合楼。（四）施工时间安排：开工时间结束时间工作内容备注8月16日8月19日#2主变中性点改造和1021刀闸和1020刀闸辅助开关更换8月15日8月25日#2主变变高CT端子箱更换（包括所有新CT、PT端子箱安装，环网电源敷设）8月16 日8月24 日旧#2 主变保护柜电缆拆除，新#2主变保护柜电缆敷设、接线8月15日9月5日10kV 段面板改造，更换9组CT9月6日9月8日#2站用变压器更换敷设临时电源电缆由新站用电源柜至旧站用电源柜9月7日9月15日更换110kV 11PT避雷器和11PT端子箱 ，完成11PT、12PT并列二次回路未改造设备的110kV电压回路暂时取用110kV段12PT电压（一）#2主变中性点设备、刀闸辅助接点改造一、简述本站当前运行方式为#2主变热备用，10kV段母线上所有设备处于备用，其它设备处于运行状态。本次改造更换中性点的隔离刀、避雷器、放电间隙及零序CT，其中中性点隔离刀采用电动操作机构；1021刀闸和1020刀闸辅助开关更换。二、施工时间及条件时间： 8月16日8月19日条件：#2主变转为检修状态（切开102、502开关，拉开1021、1020、5022刀闸，在1021、5022刀闸靠#2主变侧各挂临时接地线一组）。三、危险点辨析及预防措施序号施工项目危险点辨析预防措施备注1中性点设备安装刀闸就位时触碰其它设备，并损坏瓷瓶小心安装，有专人指挥2物体坠落严禁在槽钢上摆放任何工具3竹梯滑落戴好安全带，有专人扶梯子4刀闸辅助开关更换换错刀闸的辅助开关辅助接点开关更换完成后不得作试验看清楚须更换刀闸的编号与施工方案相对应四、安全组织措施设置施工区域，标示带电运行区域与施工区域，派设专人监护，保持与带电设备的安全距离。检查安全带、竹梯是否完好，符合使用条件。五、工作人员安装工人四名，安全监护人一名，工作负责人一名。（二）#2主变110kV CT端子箱更换一、简述本站当前运行方式为#2主变热备用；10kV段母线上所有设备处于备用。其它设备处于运行状态。本次更换#2主变110kV 变高CT端子箱。其中，旧CT端子箱本阶段暂不拆除，该箱依然带电投入运行，到第四阶段才进行拆除旧端子箱。考虑以后更换主变，接至主变本体端子箱二次电缆预留足够的长度。本端子箱施工前将2主变的二次回路与运行设备相关回路断开。二、施工时间与内容时间： 8月15日内容：CT端子箱更换、站内所有新端子箱安装及建立户外交、直流环网电源。#2主变CT端子箱更换前先拆除旧端子箱的电缆，其施工步骤为：1） 拆除CT端子箱至CT本体的电缆。2B-180（A）、2B-180（B）、2B-180（C）； 2） 拆除遥信屏右侧端子排44、45号端子即801、803其电缆编号为2B-1403） 拆除#2主变变高侧断路器机构箱801、803端子（信号），其电缆编号为2B-1404） 同时在樟饶线开关机构箱及#2主变变高开关机构箱内拆除编号为：Z的直流电源电缆。5） 保留机构箱内的环网交流电源，将交流电源电缆（编号为：3JL-03、JL）在#2主变开关机构箱内的空端子上对接，等改造工程结束后与其它开关机构箱的交流回路一并拆除（见旧交直流回路图）。 3JZ-03 1Z电缆 3JZ户外检修箱 Z环型T接溪樟线开关机构箱 #2主变开关机构箱 樟饶线开关机构箱#1主变开关机构箱 Z JL #1直流屏 #2直流屏6） 旧端子箱其余电缆连接至旧2主变保护屏，已与运行设备无关，可安全拆除。7） 新上端子箱（JXW-1G型，落地式），并从新主控楼的交、直流屏敷设电缆到新的端子箱。8） 将所有新上CT端子箱敷设新电缆并形成环网电源。注意事项：在拆除过程中如有疑问，暂停拆除，与工作负责人取得联系明白情况后方可继续拆除工作。本CT端子箱与其它CT端子箱在完成所有CT端子箱改造后再进行旧箱子的拆除工作。三、危险点辨析与防护措施序号施工项目危险点辨析预防措施备注1#2主变CT端子箱安装搬箱时碰坏或触碰其它设备小心搬运，有专人监护2碰伤、砸伤做好安全防护工作4解除电流回路CT开路确认端子号、并测量回路电流5 解除电压回路PT短路防止拆除工具的误碰、拆开后线头的包扎6解除跳闸回路误碰防止解除线头的误碰、包扎7解除电源回路电源短路解除后将线头包扎8触电注意人体的绝缘防护四、安全组织措施在拆除时须有我方施工负责人，安全监护人监护，由澄海局继保人员加强监护，有带电拆除电缆的，必须确认所用工具的绝缘性能符合要求，而且本人也须做足防触电措施。工具的其它金属裸露部位须用绝缘胶带包扎，防止拆除时误碰。五、工作人员拆除人员一人，施工负责人一人，安全监护人一人，安装人员两人。（三）#2主变保护屏拆除旧电缆并敷设电缆到新保护屏一、简述本站当前运行方式为#2主变及10kV段母线上所有设备处于检修。由于#2主变停电，故拆除此设备并无影响。2主变开关操作电源、保护电源、合闸电源已断开。二、施工时间与拆除步骤时间： 8月15日8月24日拆除步骤：1） 拆除直流馈线柜中编号为104Z的电缆，+KM、KM电源，以及#2主变保护屏的9X端子中的+KM、KM电源。直流馈线柜中编号为107Z的电缆，+KM、KM电源，以及#2主变保护屏的4X端子中的+KM、KM电源。2） 解除中央信号继电器屏右侧10KV母线电压互感器端子排2、4、6、8号端子即A640、B600、C640、N640电缆编号为4YH133，以及#2主变保护屏的右侧5X端子排12、14、16、20号端子即A640、B600、C640、N640。3） 解除遥信屏右侧端子排中的48至59号九个端子即801、803、805、807、809、811、813、815、817电缆编号为：2B-001以及#2主变保护屏的右侧7X中12至20号端子即801、803、805、807、809、811、813、815、817电缆编号为：2B-001。4） 解除低周减载、电能表屏编号为2B-133电缆的A431、C431、N431，以及#2主变保护屏的右侧1X端子排的17、19、20号端子即A431、C431、N431。5） 解除主变控制屏701、927端子其电缆编号为：2B-124；解除#2主变变高断路器机构箱701、927端子，其电缆编号为：2B-124。6） 解除中央信号控制屏右侧“10KV分段断路器”端子排的11、19号端子即1、33电缆编号为4YH-133。以及#2主变保护屏左侧2X端子排的21、23号端子即1、33电缆编号为4YH-133。7） 解除中控屏端子1、33其电缆编号为2B-145；解除#2主变保护屏2X端子排的21、23号端子即1、33其电缆编号为2B-145。8） 解除变压器控制屏端子排的1、2、3、9、11、13号端子即A471、C471、N471、A640、C640、B600端子，电缆编号为2B-130（1）。9） 保留本柜交流电源（其它屏柜电源由本柜取），本柜在全部改造完成后集中拆除。10） 解除#2主变保护屏的其它电缆。三、注意事项此屏柜要拆除的电缆较多，拆除过程中不能马虎。在施工过程中如有疑问，请暂停拆除，与施工负责人取得联系明白情况后方可继续拆除工作。四、危险点辨析和预防措施序号施工项目危险点辨析预防措施备注1解除电源回路电源短路解除后将线头包扎好2触电注意人体、工具的绝缘防护3拆除电缆触碰邻柜小母线作业人员施工时注意勿碰撞邻近柜，监护人监护到位4解除电流回路CT开路确认端子号、并测量回路电流 5 解除电压回路PT短路防止拆除工具的误碰、拆开后线头的包扎6解除跳闸回路误碰防止解除线头的误碰、包扎五、安全组织措施在拆除时须有我方施工负责人，安全监护人监护，由澄海局继保人员加强监护，并确定好要拆的屏柜、端子、线号与施工方案对应，防止误拆线。严格按工作票进行安全施工。六、施工人员安排拆除人员一人，施工负责人一人，安全监护人一人。（四）10kV段开关柜面板改造，并加装馈线柜等9组CT一、简述本站当前运行方式为#2主变及10kV段母线上所有设备处于检修。本次对10kV 段，下列开关柜：2#主变进线柜、#2站用变进线柜、#3电容器柜、#2站用变压器柜、#12PT柜、#13分段隔离柜、#14分段断路器柜及7面馈线柜共14面柜进行二次改造、面板改造及增加辅助接点，施工时须打开柜门进入柜内作业。二、施工时间 8月15日 9月5日三、施工安全措施1、在10kV段控制屏断开10kV段开关控制直流电源，在10kV500分段开关柜及直流配电屏上解开109Z电缆的+SM、KM、KM和3Z-01电缆的HM、HM。在10kV段#1电容器柜内及10kV500分段CT柜内同时解开10kV段开关柜内交流照明电源。2、解开10kV联络电缆如下页图示的ZYM-1两端，即解开XPM、PM、2SYM2、YBM、1TZM、2TZM信号回路。3、断开10kV段PT开关柜至中央信号继电器屏端子排的1、3、5、7、9号端子，分别为A640、N640、B600、C640、L640，电缆编号为：4YH-122；4、断开低周减载柜3TZM10kV段1轮的809、4TZM10kV段2轮的8105、解开遥测屏右侧端子排上10kV29512958线路的电缆，电缆编号：1S-130（1）、1S-130（2）。6、解开遥信屏J3端子排上的15-30号端子，其电缆编号为：1S-131（1）、1S-131（2）四、注意事项1、10kV段开关柜信号为并联至110kV中央信号继电器屏端子排，为701、702、803、809。2、确定10kV段母线及各开关柜处于检修状态，接地线接地良好。五、施工人员安排六、施工人员四人，施工负责人一人，安全监护人一人。七、10kV旧电源网施工用参照图 10kV段 交流照明电源 10kV段10kV分段开关柜PT柜 10kV电容柜 10kV樟林线10kV段合闸电源1回10kV段控制电源10kV段合闸电源210kV段控制电源10kV段合闸电源1 解开 解开10kV联络电缆ZYM-1 （五）更换#2站用变压器一、简述本站当前运行方式为#2主变及10kV段母线上所有设备处于检修状态。即本站用变处于检修状态。更换#2站用变。#1站用变压器为旧电气楼供电，#3站用变为新电气楼供电，施工电源取施工变压器。敷设临时站用电源电缆由新站用电源配电屏至旧站用电源屏，以备改造1站用变时使用。二、施工时间 9月6日9月8日三、施工安全措施1、拆除旧中控低压交流配电屏#2站用变低压进线380V电缆。2、更换#2站用变压器3、敷设低压电缆到新主控室低压屏四、注意事项接临时电缆时注意带电运行的设备，不得马虎作业，使用的工器具必须经检验绝缘合格后方可使用。五、危险点辨析及预防措施序号施工项目危险点辨析预防措施备注1接入临时电缆电源短路接线时须有负责人确认2触电注意人体、工具的绝缘防护2柜子安装碰伤、夹伤 施工时注意勿碰撞邻近柜，监护人监护到位六、安全组织措施接临时电缆时须有我方施工负责人、安全监护人及变电站运行值班负责人在场。施工过程中如有问题，暂停工作，与施工负责人取得联系明白情况后方可继续工作。七、工作人员安排施工人员四人，施工负责人一人，安全监护人一人。（六）110kV 11PT间隔改造一、简述当前已投入运行的3#主变扩建工程已完成本站综合自动化系统的设立，3#主变系统、10KV段母线系统、12PT间隔及直流系统、交流配电系统已在新中控室运行；本次改造中的设备都在旧中控室，11PT二次电压供未改造的2回110KV线路、1#、2#主变。本次间隔改造进行11PT避雷器更换，新上11PT端子箱（旧端子箱保留至第四阶段拆除），同时对11PT相应的二次回路进行改造，完成11PT与12PT并列。整个施工过程中11PT需退出运行。为保证110kV线路、#1主变等未改造的设备的电压回路正常，故110kV 1112刀闸必须在合位，保持110KV段母线作不分段运行，由新主控室PT并列柜敷设临时电缆到旧中控室中央信号继电器屏，取用12PT二次回路电压。在11PT改造后不恢复由11PT供二次电压至老中控室，仍由12PT供电压。二、施工时间与工作安排时间： 9月6日9月15日（其中避雷器做基础至少须3到4天的时间），临时电缆敷设在11PT停电前一天。12PT电压接入老主控室在11PT停电前一小时内进行。停电后进行电缆拆除工作。工作安排：1、完成11PT（未改造设备）与12PT（已改造设备）的二次回路并列措施：敷设临时电缆62.5由新主控室PT并列柜BD端子至旧控制室中央信号继电器屏端子排：1、5、9、13、15、19端子（接入前应进行电压核相），分别引110kV段PT二次电压A620、B620、C620、N600、L620、sa620至旧中控室110kV段二次电压回路使用，以免旧中控室110kV二次回路失压。因PT并列柜BD端子为双层端子，在接入转换过程中可保证回路不失压。2、 110kV段母线11PT转为检修状态。3、 在土建做基础时，同时更换11PT端子箱，拆除PT端子箱的电缆步骤为：1） 拆除中央信号继电器屏端子排至110kV段PT端子箱电缆（作为应急措施，该电缆暂且包扎后保留），编号为：1YM121，A630、B630、C630、N600、L630、Sa630。2） 拆除110kV母线PT A相1YH-150电缆；3） 拆除110kV母线PT B相1YH-151电缆；4） 拆除110kV母线PT C相1YH-152电缆；5） 拆除110kV母线PT隔离开关1YH-157电缆和1YH-158电缆；6） 拆除110kV母线PT接地刀闸1YH-162电缆；7） 本端子箱在第四阶段拆除。4、在避雷器基础做好后，进行氧化锌避雷器的安装工作。三、注意事项由于110kV段母线没有转为检修状态，因此改造11PT间隔时，一定要保证此间隔不带电，即11PT置检修状态。12PT电压接入老主控室时必须测量两段电压压差，同相压差。四、危险点辨析及预防措施序号施工项目危险点辨析预防措施备注1PT端子箱解除电源回路电源短路解除后将线头包扎好2触电注意人体、工具的绝缘防护2避雷器安装物体坠落严禁在上面摆放任何工具3高空坠落正确使用合格的安全带4竹梯滑落有专人扶梯5 解除电压回路PT短路防止拆除工具的误碰、拆开后线头的包扎五、安全组织措施设置施工区域，标示带电运行区域与施工区域，派专人监护，保持与带电设备的安全距离。检查安全带等工具是否合格完好，过渡措施（引电压回路）核相、拆除11PT电压回路电缆等工作应有澄海局继保人员加强监护。六、工作人员安排拆线人员一人，安装工人两人，安全监护人一人，施工负责人一人。
