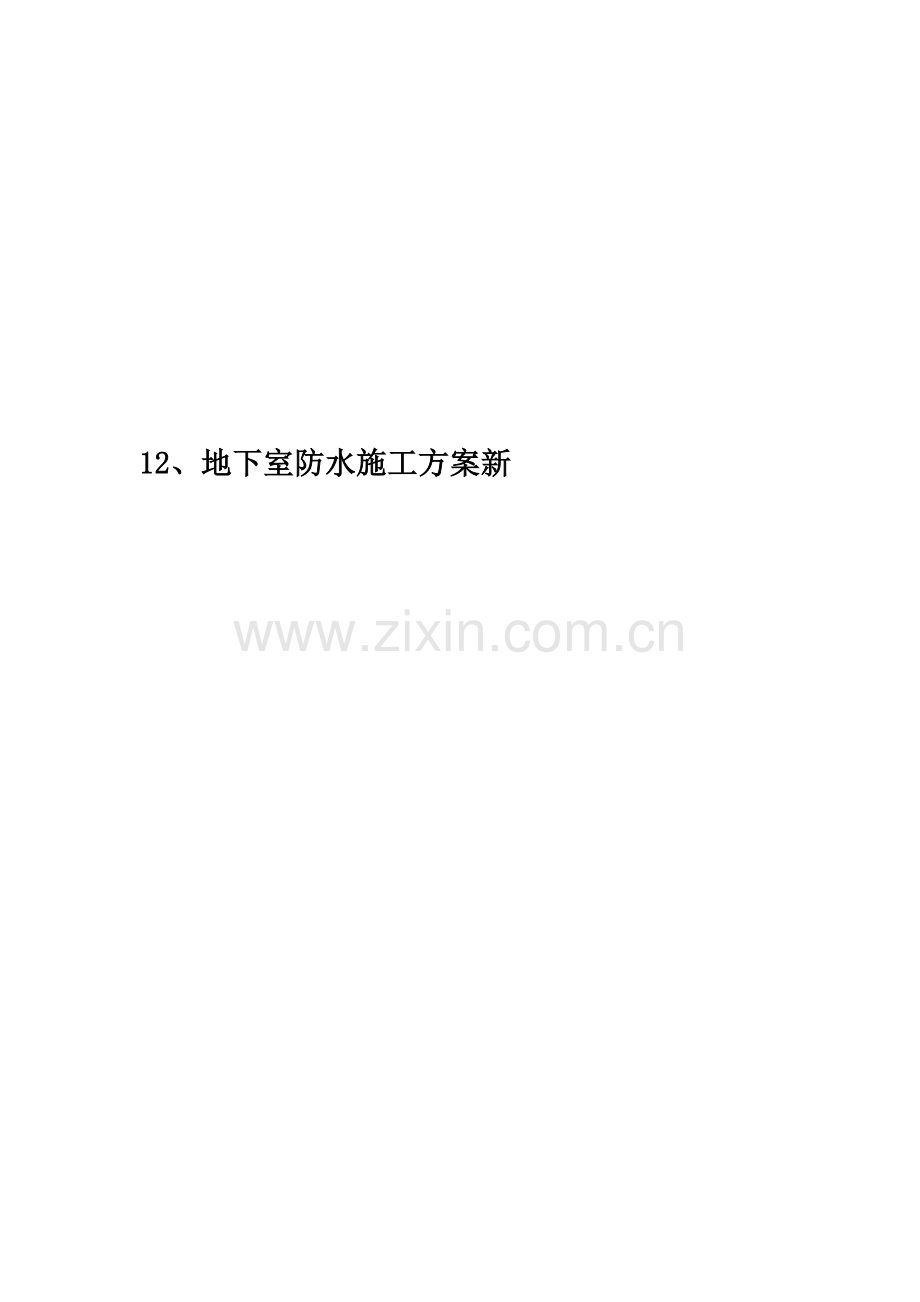

12、地下室防水施工方案新

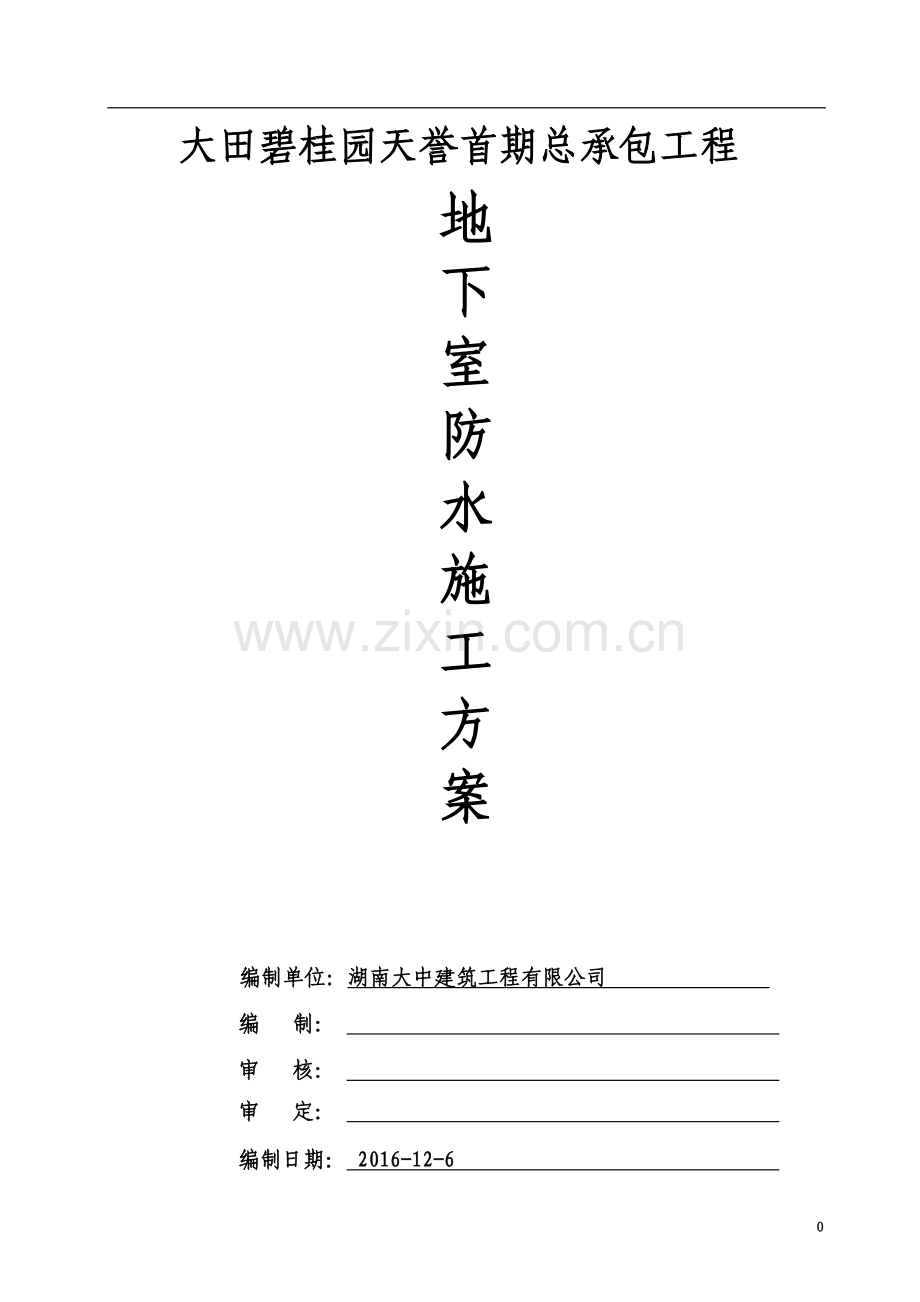

大田碧桂园天誉首期总承包工程
地
下
室
防
水
施
工
方
案

编制单位：湖南大中建筑工程有限公司
编 制：
审 核：
审 定：
编制日期： 2016-12-6
目 录
一、 工程概况

二、 施工方案编制依据

三、 施工准备

四、 施工工艺

五、 施工要求

六、 质量控制及质量目标

七、 成品保护

八、 质量缺陷防治

九、 安全施工保证措施

十、现场文明施工措施

一、 工程概况：
三明市大田县碧桂园天誉首期总承包工程，位于福建省三明市大田县均溪镇后坂洋处原麻纺厂地块碧桂园项目，由10幢高层、人防地下室、综合楼组成。1、综合商业楼，地上两层，总建筑面积3355.00平方米。2、YJ110T（货量区）由2#、3#、4#、6#栋高层组成地下室一层，地上33层的总建筑面积为56126.400平方米。3、YJ110(货量区）1#楼地上33层总建筑面积为14031.6m²。4、YJ140T(货量区）由7#、8#楼组成地下室一层，地上18层总建筑面积为20418.00平方米。5、YJ115T（货量区）由9#、10#组成地上18层总建筑面积为16780.00平方米。6、YJ260T(货量区）5#地上16层总建筑面积8342.00平方米。人防地下室地下室一层总建筑面积为20700.00平方米。1#、2#、3#、4#、6#建筑高度为92.80m。5#建筑高度为48.6m。7#、8#、9#、10#建筑高度为54m。本工程为现浇钢筋混凝土框架剪力墙结构，主体结构合理使用年限为50年，建筑等级一级，建筑抗震设防类别为丙类，建筑安全等级为二级，所在地区的抗震设防为6度，框架抗震等级为四级、剪力墙抗震等级为三级，主体结构为高层建筑，耐火等级一级，地下室耐火等级一级、人防工程等级：平战结合6级、绿色等级一星、防火设计建筑分类一类，防火等级为一级、地下室屋面等防水等级为一级。

二、施工方案编制依据
1、《屋面工程技术规范》 （GB50345—2004）
2．《地下工程防水技术规范》（GBJ 50108—2001）。
3．《地下防水工程质量验收规范》（GBJ 50208—2002）。
4．《新型沥青卷材防水工程技术规程》（GBJ—16—94）。
5、碧桂园天誉首期高层及地下室防水做法：
5.1、屋面及地下室防水等级一级
5.2、防水做法：
Ⅰ级防水：底板防水做法详见08ZTJ210第22页③
侧墙防水做法详见08ZTJ210第23页③
顶板防水做法详见08ZTJ210第24页③
Ⅱ级防水：底板防水做法详见08ZTJ210第25页④
侧墙防水做法详见08ZTJ210第26页⑥
顶板防水做法详见08ZTJ210第26页②
Ⅰ、Ⅱ级地下室底板后浇带防水做法08ZTJ210第27页①
外墙后浇带防水做法08ZTJ210第27页②
顶板后浇带防水做法08ZTJ210第27页③
底板外墙交角防水构造做法08ZTJ210第28页①
底板桩基防水构造做法08ZTJ210第28页③
顶板外墙交较防水构造做法08ZTJ210第28页②
三、施工准备
3.1 施工材料准备
所使用的防水材料必须有出厂合格证及检测报告。材料必须符合设计要求。防水材料进场，必须按规定进行现场取样复试，复试合格后方准使用。
3.1.1 卷材
采用SBS 改性沥青防水卷材。
3.1.2 配套材料
基层处理剂（冷底子油）：采用再生橡胶改性沥青的汽油溶液为基层处理剂。
卷材胶粘剂：采用氯丁橡胶改性沥青胶粘剂，用于卷材与基层粘结，或卷材与卷材粘缝粘结。改性沥青胶粘剂的粘结剥离强度不得小于8N/10mm2。
接缝密封材料：采用改性沥青密封材料，用于立面防水卷材收头密封及外墙管根等特殊部位的粘结处理。
辅助材料：主要是工业汽油，用于胶粘剂稀释，机具清洗和热熔施工时汽油喷灯的燃料。
主要机具：
工具名称 规 格 数 量 用 途
高压吹风机 300W 4 台
扫帚 普通 20把 清理基层
汽油喷灯 20把 铺贴卷材
小平铲 小型 20把 清理基层
滚动刷 Φ60×300mm 20把 涂布冷底子油
铁桶 20L 10个 装冷底子油
压子 小型 20个 压实卷材接缝
手持压滚 Φ40×50mm 20个 压实卷材
剪刀 普通 20把 剪裁卷材
皮卷尺 30m 5把 度量尺寸
钢卷尺 5m 10个 度量尺寸
小线绳 1kg 弹基准线
白色粉 1kg 弹基准线
粉笔 3盒 标记
灭火器 6个 预防火灾
3.2 施工队伍组织安排
在我公司合格分包商中选择5～6 家具有独立法人资格，有健全组织机构和丰富施工经验及施工力量，承揽过大型防水工程施工的队伍进行招标，确定一家负责本工程防水施工。技术负责人及班组长必须持有市建委颁发的防水施工人员上岗证书。
防水施工队伍管理、施工人员。
工长1名 技术员1名 质检员1名 试验员1名 施工作业人员20名
3.3 作业条件
3.3.1 防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证
取样送检合格。防水施工单位资质齐备，现场管理人员和操作人员持证上岗。
3.3.2 施工前认真审核图纸，熟悉防水工程施工方案，对施工队伍进行技术、
安全等交底。
3.3.3 防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备
好6个干粉灭火器，严防火灾发生。
3.3.4 垫层混凝土施工完毕，挡墙砌筑、抹灰完毕，阴阳角处抹成半径50mm
的圆弧形（用酒瓶抹）。
3.3.5 1﹕2.5 水泥砂浆找平层施工完毕，并经养护后干燥、平整、牢固，无
空鼓开裂、不起砂。
3.3.6 涂冷底子油前，将基层表面浮灰、垃圾等其他杂物清理干净

四、施工方法和工艺
1、工艺流程
垫层施工——基层清理——验收——涂刷冷底子油——铺贴附加层——平铺卷材——热熔封边——验收——细石混凝土防水保护层
2．垫层100mm 厚，采用C15 混凝土浇筑，随浇筑随抹平、压光，达到防水基层要求，浇筑10h 后及时养护。
3．基层清理
涂刷冷底子油前，前仔细将基层表面的垃圾、尘土等清除干净，必要时可采用喷灯局部喷烤，但喷烤时间不宜过长，防止爆裂、起砂。报监理验收合格后，进行下一道工序。
4．涂刷基层处理剂
基层含水率不超过9%，（检验含水率简便方法：剪一块200×200 见方的卷材平铺于基层表面，压紧，保持2h，然后揭开卷材观察其下方基层面，如有明显的水珠，则表明含水率过大，不宜施工，如仅有潮气则可满足施工条件）在基层表面满刷一道冷底子油，涂刷要均匀、不透底、遮盖率100%。
5．铺贴附加层
外墙管根、阴阳角部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行热熔满贴，宽度50cm。附加层施工必须粘贴牢固，施工要细心。项目质检员对此部位专门做隐蔽工程检查。
6．确定铺贴方向、弹基准线
冷底子油涂刷完毕6h 后，手摸感觉不黏即可根据卷材的宽度和搭接的规定，在冷底子油上进行弹线。
按照卷材铺贴的一般原则：弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线。针对现场实际，弹线由电梯基坑、集水坑开始；弹线方向为南北方向，同时，根据选用卷材幅宽及长边搭接长度要求，确定弹线间距。
7．做样板
在大面积铺贴施工前，施工队要按照技术要求及细部做法做100m2 样板，经项目验收合格后，进行大面积施工。
8．大面积铺贴卷材
铺贴方向：南北方向。
铺贴顺序：由电梯基坑、集水坑开始，向各方向顺序铺贴。
卷材铺帖时要减少阴阳角和大面积的接头，卷材根据墙面尺寸配制，从边沿开始，弹出标准线。
将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用，操作时将已卷好的卷材，用1500mm 长ö 30 的管穿入卷心，卷材端头比齐开始铺的起点，按照弹好的线，手扶管心两端向前缓缓滚动向前铺设，使卷材平铺于基层上，要求用力均匀、不窝气，掌握好铺设压边宽度。
然后点燃汽油喷灯，掀开卷材，加热基层与卷材交接处，喷灯与加热面保持300mm 左右的距离，往返喷烤，观察当卷材的沥青刚刚熔化时，压合至边缘挤出沥青粘牢。
对平面与立面相连的卷材，先铺贴平面，然后由下向上满粘，并使卷材紧贴阴、阳角。在永久保护墙上满贴卷材，粘贴牢固，防水卷材甩头上砌两皮砖临时保护。
9．四周甩槎的卷材贴于保护墙上，保护墙600mm 高度以上不刷基层处理剂，刷脱模剂，卷材上部临时收头用低强度等级砂浆压住，以免坠落，时起保护作用。
10．卷材施工完毕后，报监理验收，合格后方可进行下道工序。
11．立面防水卷材施工
地下室结构施工完毕并经验收合格后，开始进行地下室外墙防水施工。外墙防水层施工时，先从外墙0.4m 高度起铺贴第一层卷材，再往上错开500mm 开始铺贴第二层防水。待立面防水施工完，再按照搭接长度、搭接错开要求等铺贴底板甩出卷材至墙面高0.4m 范围的防水卷材。地下室结构施工完毕后，将墙面凹凸不平、错台部位打磨平整，局部平整度较差采取刮水泥腻子找平，阳角犬牙状突起打磨光滑，把墙面浮浆、灰尘等清理干净。
基层处理及检查：将外墙上气泡用水泥腻子刮平，同时将墙面粘连的砂浆、突出物用小铲铲除，使外墙面达到规范规定的防水基层要求（基层要求同底板部分）。
将冷底子油搅拌均匀后，均匀涂布在干净的基层上，不得漏涂和出现透底现象，干燥6h，手感不黏时方可进行下道工序。
管根、阴阳角等薄弱部位、异形部位加附加层施工。附加层要求同底板部分，管道与卷材连接。
然后铺贴外墙立面防水卷材。防水卷材亦采用热熔法施工，其搭接位置、搭接长度及卷材收头等要求同底板卷材防水施工要求。
地下车库顶板外防水，接缝处在平面，距离转角不得小于60cm。
12．墙体立面接头
墙体立面接头上层压下层，外层压里层。卷材紧贴阴角不得空鼓、铺贴密实，且留出两层卷材的甩头及搭接、错缝长度。
13．防水保护层施工
底板下防水层用C20 细石混凝土做保护层,厚度为50mm，结构顶板上防水层用C20 细石混凝土做保护层,厚度为50mm，为保证保护层与防水层结合紧密，不空鼓，浇筑细石混凝土前先用掺816 胶的水泥砂浆进行拉毛(拉毛灰的配制按照816 胶的使用说明进行)，待拉毛有足够强度、用手掰不动后进行保护层施工；
立面防水层施工完，砌120 厚普通砖保护墙，边砌边进行外墙外侧的基坑回填土，保护墙在转角处和6m 的地方断开，并在断开的缝中用沥青麻丝填塞。
五、施工要求
（1）表面干燥，一般含水率不大于9%，或通过覆盖1平方米卷材检测试验。要求基层坚硬无空鼓、无起砂、无松动、无裂缝或掉灰、无凹凸不平等缺陷，阴阳角做成半径大于50mm圆弧。
（2）表面平整，用2m长直尺检查，直尺基层的间隙不超过5mm空隙，允许平缓变化，每米长度内不得多于一处，表面无积水，排水坡度符合设计要求。
（3）防水基层有缺陷或积水现象，必须进行水泥砂浆修补和修理，合格后方进行防水层施工。
（4）卷材防水层的铺贴。
a、涂刷基层处理剂要均匀一致。
b、阴阳角做30cm宽的附加层，沉降缝处做1m宽的附加层干铺。
c、确定卷材铺贴方面，并在基层弹线，然后铺贴卷材，卷材与基层采用满铺，卷材与卷材采用满铺并密实。
d、卷材搭接：卷材纵面搭接宽度≥100mm，短边搭接≥150mm，热熔法搭接接处要有沥青条挤出约1cm。
e、卷材施工完毕后，必须对搭接部位、端部及卷材收头部位进行密封处理，用灰刀抹平，使其形成明显沥青条。
六、质量控制及质量目标
6.5.1 质量控制措施
1．在施工前，材料进场时同时提供防水材料准用证、合格证、材料检验报告、使用说明书及防伪标志等资料，由防水施工队长负责提供，技术负责人查验整理。
2．材料分阶段进场后,现场见证取样复试合格后方可进行施工，由试验员负责。
3．卷材堆放时不得平放，必须立放，同时用草帘被覆盖，由工长负责。
4．涂刷冷底子油时，选择在无风天气进行，避免尘土污染。由施工队长负责。
5．卷材平铺完毕后，需经技术人员检查附加层、搭接长度、搭接位置合格后，方可进行粘贴。由技术员负责。
6．施工时用火要适度,杜绝用慢火或大火烧烤，由质检员负责。
7．卷材施工过程中，加强保护，严格防止施工缝留槎被污染，导致搭接不牢，影响防水功能。
8．加强薄弱环节施工管理，变形缝、施工缝、穿墙管道等要精心施工，确保防水层连续性。铺贴完毕后施工队进行自检，然后由项目质检员和技术人员进行核验，进行防水层隐检记录和质量评定。最后报监理工程师验收。由各栋号技术员负责。
6.5.2 质量标准
1．防水卷材的规格、性能、配合比必须达标，并有合格的出厂证明。
2．阴阳角等特殊部位防水卷材的细部做法要做附加层。
3．防水层严禁有破损和露胎、渗漏现象。
4．基层无空鼓、起砂，表面平整，用2m 长直尺检查，直尺与基层间隙不应超过5mm。阴阳角要弧形或钝角。
5．冷底子油涂刷要均匀，不得有漏刷、透底和麻点现象。
6．防水卷材铺附加层接头要嵌牢固。
7．卷材粘结要牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。
七、 成品保护
1．卷材防水层铺贴完毕后，要及时做好保护层，防止结构施工碰损防水层；立面防水层施工完后，及时砌好防护墙。
2．卷材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。
3．在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，以免损坏防水层。
4．浇筑细石混凝土保护层时，混凝土运输用塔吊，施工时不得用铁锹，混凝土铺摊用木耙子。
5．垫层施工若需要用手推车运输混凝土，则手推车支脚必须用编织带或卷材包裹，防止损坏防水层。若发现防水层遭损坏，必须及时修复后，方可浇筑保护层。
八、 质量缺陷防治
1．卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中要按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材搭接长边100mm，短边150mm。
2．空鼓：铺贴卷材的基层潮湿，不平整、不干净，产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓。施工时基层要干燥，卷材铺设要均匀压实。
3．管根处粘贴不良：清理不干净、裁剪卷材与根部形状不符、压边不实造成粘贴不良；施工时清理要彻底干净，注意操作，要将卷材压实，不得有张嘴、翘边、折皱等现象。
4．渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层要仔细操作；保护好接槎卷材，搭接要满足宽度要求，保证特殊部位的施工质量。
九、安全施工保证措施
1、施工前应进行安全技术交底工作，施工操作过程符合安全技术规定。
2、按有关规定配给劳保用品，合理使用，接触有毒材料需戴口罩和加强通风。
3、防水卷材和粘结剂多数属易燃品，在存放的仓库以及施工现场内都要严禁烟火，如需明火，必须有防火措施。
4、夜间操作时要有足够的照明。
5、运输线路应畅通，各项运输设施应牢固可靠，屋面孔洞及檐口应有安全措施。
6、高空作业操作人员不得过分集中，必要时应系安全带。
7、屋面施工时，不允许穿带钉子鞋的人员进入。
十、现场文明施工措施
（1）防水材料在指定地点堆码整齐，建筑垃圾随时清理外运到指定地点。
（2）参加施工的全体施工人员，必须严格遵守现场纪律和保卫制度，遵守贵公司有关管理规章制度，共同维护社会治安，禁止斗殴滋事。
（3）进入现场施工人员禁止喝酒抽烟。
（4）严格遵守贵公司各项规章制度，认真做到“工完料净场清”，保证文明施工，施工现场整洁。
（5）禁止穿拖鞋、赤脚进入现场，严禁随地大小便，做到文明施工。
