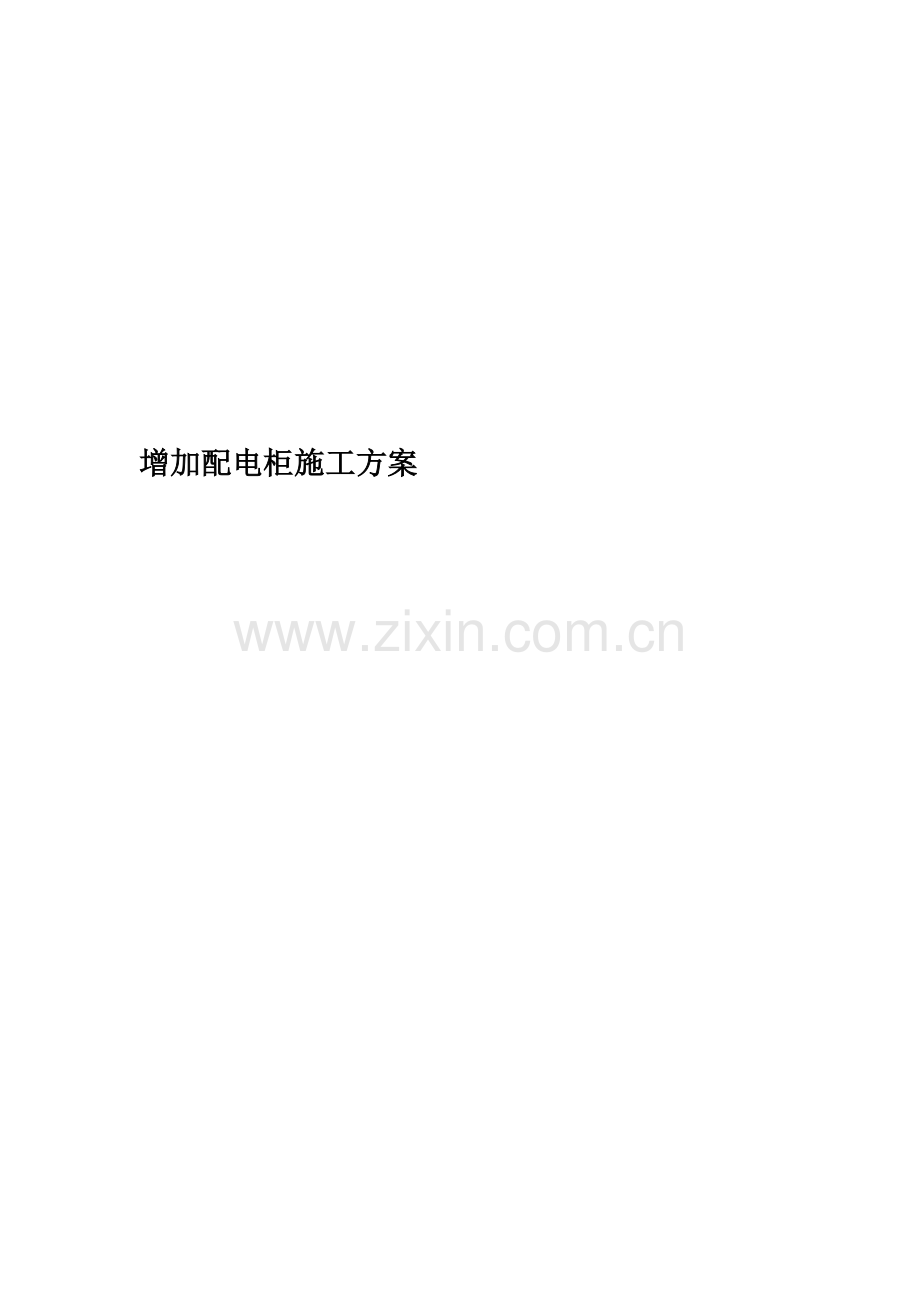

增加配电柜施工方案.doc

增加配电柜施工方案XX房地产公司银滩XX花园客户专用配电室发电机接入改造工程XX房地产公司XX花园客户专用配电室发电机接入改造工程施工方案批 准： 审 核： 编 制： 甘肃第一安装工程有限公司2014年8月4日目 录1. 工程概况 32 编制依据 33 施工准备 34. 施工程序及技术措施 45. 施工进度控制 96. 质量控制 97. HSE施工要求 118. 施工进度横道计划图 13 1. 工程概况XXXX房地产开发有限公司XX花园一期项目四座客户配电室发电机组自备电源接入改造工程，该小区分为A、B两个住宅区。现需新增两台400KW柴油发电机组，作为备用应急电源，在电网故障或检修时，向小区重要负荷送电。本工程在A1、A2、B1、B2客户专用配电室0.4KV母线各安装一台发电机接入柜，A1客户配电室再增加一台备用11回路馈线柜，A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套，其中B2客户配电室因无预留位置需进行电缆沟及盘柜基础改造。A、B区发电机房至4座客户配电室之间的电缆敷设。工程量主要包括4面发电机接入柜安装，1台备用低压抽屉柜安装，622米电力电缆敷设、200米闭锁控制电缆敷设，102米电缆桥架安装，发电机接入柜的联锁调试。2 编制依据2.1 现场实际踏勘测量数据。2.2 建筑电气工程施工质量验收规范GB50303-2002。2.3 兰州倚能电力设计咨询公司设计的XX房地产公司XX花园客户配电室发电机接入改造设计图。2.4 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92。2.5 厂家随机资料。2.6 甘肃第一安装工程有限公司现场绘制平面布置图。3 施工准备3.1 技术准备施工图纸已会同其它相关专业会审通过。施工方案已经批准，并已对施工人员进行安全、技术交底，且都以书面记录形式存档。3.2 人员要求施工人员必须是经培训考核合格的有施工经验的人员，班组施工人员应了解、熟悉自控施工图纸、厂家说明书及工艺要求，并接受技术、安全交底。施工人员对测点位置应准确掌握。3.3 现场环境条件要求3.3.1 由于地下停车场随时会有业主停车，在电缆桥架施工或电缆敷设施工时经过的部位，在施工期间不准停车，由物业公司安排业主临时停车位；3.3.2配电室施工时物业公司配合安排值班电工随时开门并监护，需要停电作业时提前书面通知物业公司，由物业公司安排协调客户配电室停电时间；3.3.3给施工单位提供工具材料存放库房一间，约20m2即可，要求安全防盗。3.3.4 新增电缆桥架安装桥架支架时，需要在楼板顶部打膨胀螺栓孔，因楼板内暗埋有强、弱电管线，并且处于使用状态，施工时无法判断安装部位是否有暗埋线管，所以难免会有损坏情况发生，乙方不承担损失。施工前请物业公司配合标明楼板内暗埋管线位置，施工时进行避让，若发生损坏情况，乙方进行维修，甲方承担相关费用。3.4 施工设备、材料要求电气有关设备材料到达现场之后，甲方应会同乙方对设备、零部件、备品备件、专用工具的数量、规格以及外观等情况进行检查、核对，检查内容包括设备有否损伤、有否腐蚀和裂纹等情况，若有损坏或遗失等异常情况，应进行确认及更换，同时检查技术文件是否齐全，有合格证及质量保证书。设备应放置在室内并做好防潮、防尘措施。3.5 施工工机具配置台钻： 1个 手电钻: 2个 砂轮切割机： 1个电锤： 1个 磨光机： 4个 水平尺： 2个 钢卷尺： 4个 活动扳手： 6把 套筒扳手： 1把 手锤： 2把 线坠： 1个 力矩扳手： 1个3.6 主要电气工作量序号设备材料名称规格型号单位数量1低压开关柜 发电机网柜GCS台42低压开关柜 馈线抽屉柜GCS台13基础 槽钢 10台34电缆桥架200*100*2000米1025桥架支架L=40*40*4 米1366角钢L=50*50*5米127电力电缆NH-YJV-3*120+1*70米70+5528失压脱扣器套49控制电缆ZR-KVV-4*2.5米8210控制电缆ZR-KVV-7*2.5米112 9发电机接地 热镀锌扁钢-40*4米 42 3.7 组织机构本工程施工组织： 施工队长： 工程技师： 质量员： 安全员： 电工： 4名 电焊工： 2名起重工： 2名 普工： 10名4. 施工程序及技术措施本施工主要可分为以下步骤：设备材料订货B2配电室FD柜基础坑开凿基础型钢就位安装盘柜搬运就位盘柜固定断路器增加失压脱扣器母线连接安装盘柜接地安装原电缆桥架盖板拆除电缆桥架安装发电机接地安装配电室电缆沟盖板揭盖板电力电缆敷设控制电缆设电缆压接线盖电缆桥架盖板及电缆沟盖板进线柜与FD柜连锁调试交工验收4.1 设备材料订货4.1.1 FD发电机接入柜采用GCS型上海人民电器低压配电柜，根据设计电气原理图制造，配电柜选用驼色。乙方分别对各客户配电室所要连接的配电柜母线实际量取尺寸，然后制作铜母排，保证现场安装时螺栓孔配合到位，避免现场加工，耽误工期。4.1.2 A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套。4.1.2 电力电缆、控制电缆选用众邦品牌电缆。4.1.3 电缆桥架选用200*100型热镀锌槽式桥架，支架采用角钢。4.1 B2配电室FD接入柜基础坑开凿；4.1.1 根据倚能电力设计咨询公司设计图纸要求，按照FD并网柜底盘尺寸开凿盘柜基础坑，开凿深度0.6米，长度1米，宽度0.6米；4.1.2 采用模板支护，预制混凝土沟，并预埋基础槽钢预埋件。4.2 基础型钢就位安装 4.2.1按照施工图纸所标注的尺寸，将基础型钢放置在规定位置的预埋板上，找正，必要时采用垫铁进行调整。4.2.2基础型钢安装允许偏差应符合下表的规定：项目允许偏差mm/mmm/全长不直度15水平度15位置误差 及不平行度54.2.3制作结束后的基础型钢应与预埋板进行焊接，焊接位置和焊缝尺寸应满足设计要求。4.2.4多余焊接部分用磨光机磨平，并根据设计要求进行防腐处理。4.2.5基础型钢两端用镀锌扁钢接地，并就近与室内接地网相连。镀锌扁钢的截面应符合设计要求。4.3盘柜搬运到位4.3.1盘柜搬运前，应清除路线上的杂物，确保运输线路畅通。搬运、就位过程中应注意人身和设备安全；必须保护好环氧树脂地坪，可做保护性措施搬运。4.3.2盘柜应垂直带包装搬运，并采取相应保护措施，不许堆叠，严防撞击敲打或倾斜。4.3.3用吊车装载时，吊绳应有足够承载能力，连向吊钩的绳子和水平线之间角度，应保持在60以上。 4.3.4按盘柜布置图给定的排列顺序，将盘柜运至待安装位置。4.3.5盘柜开箱检查a)盘柜开箱时应与质保部门有关人员及厂方有关人员一同进行开箱检验。并确认盘柜无损伤，符合设计要求。 b)检查确认配套安装附录是否齐全，及时做好记录。拆去包装，卸掉吊耳。4.4盘柜安装固定、断路器增加失压脱扣器4.4.1开关柜在安装前应：抽出断路器手车并妥善保管；4.4.2在盘柜基础型钢上有顺序地调整盘柜的位置和垂直度，盘柜正面的棱边不得偏离垂直线2mm以上。 4.4.3盘柜单独或成列安装时，其垂直度、水平偏差以及盘柜面板偏差和盘柜间接缝的允许偏差应符合下表的规定： 盘、柜安装的允许偏差项目允许偏差垂直度(每米)1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘面5盘间接缝24.4.4配电柜按图纸、规范要求调整结束后，配电柜相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。4.4.5 抽出式断路器应推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密。4.4.5 A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套，对该4台进线断路器进行改造加装，需要物业公司协调停电时间。4.5母线连接4.5.1 首先与物业公司联系好停电时间及可供施工的作业时间，这个环节很重要，停电后采取验电，确认母线无电后，将该段进线断路器挂锁挂牌，禁止合闸，待母线连接完毕，做好绝缘处理，绝缘电阻测试合格后，方可送电。4.5.2安装时用清洁、干燥的软布擦拭母线，检查母线绝缘是否损伤。母线安装前应进行外观检查，有严重缺陷不得使用。 4.5.3按盘柜的顺序安装母线，将主母线段和相应的分支母线用螺栓连接起来，母线连接应横平竖直。并涂上导电膏。用螺栓连接时应紧密、牢固，力矩应符合规定要求。4.6配电柜接地安装4.6.1配电柜金属框架及基础型钢必须接地（PE）可靠，门和框架的接地端子间应用裸编织铜线连接，且有标识。4.6.2在每个柜内连接好所有需要接地的引线。4.6.3将接地开关的接地线接到配电柜的主接地母排。4.7 原电缆桥架盖板拆除4.7.1 按照设计图中发电机房至配电室的电缆敷设路径，将该段的电缆桥架盖揭开取下，并统一暂存在库房，防止丢失；4.7.2 进行登记，并在拆除的电缆桥架盖板上，用标签注明拆除位置，进行编号，以免安装时出错；4.7.3 搬运盖板时，注意不要将环氧树脂地坪损坏，必须采取必要的保护措施；4.8 电缆桥架安装4.8.1 电缆桥架安装之前，请物业公司电工现场查看楼板部位，如果有楼板有预埋线管请标明位置， 乙方在安装电缆桥架支架时，可以移位打膨胀螺栓孔，尽量避免不必要的损坏。4.8.2 电缆桥架支架安装前，拉线绳定好直线位置，做到整齐划一，水平段间隔1.5米安装一个，垂直段间隔2米一个；4.8.3 连接板螺栓不得少于2个防松螺栓，利于接地良好；4.9 发电机接地安装4.9.1 发电机金属外壳及控制箱必须接地；4.9.2 采用40*4热镀锌扁钢通过电缆桥架连接至配电室接地网；4.9.3 热镀锌扁钢接头采用电焊焊接，搭接长度为宽度的2.5倍，不少于三面焊接，焊接接头处用沥青绝缘漆防腐处理，接地热镀锌扁钢通体禁止涂刷油漆。4.9.4 接地电阻值测试达到小于等于1.4.10 配电室电缆沟盖板4.10.1 电缆敷设前，需将配电室配电柜后部电缆所经过之处电缆地沟盖板揭开；4.10.2 盖板存放于配电室不影响正常操作的位置；4.10.3 电缆沟盖板揭开后，要注意操作人员行走安全，进行警示带围护，防止坠入。4.11 电力电缆敷设4.11.1 电缆到场后，进行材料报验，并做绝缘测试及耐压测试，绝缘电阻值不得小于500M，交流2500V耐压1min完好无闪络，不合格退回厂家。4.11.2不得将电缆盘直接在地下车库地面上滚动，防止破坏环氧树脂地坪；可采用室外放开电缆，然后人工将电缆运输至地下室；4.11.3电缆进行编号，在电缆的两头粘贴编号标签，保证敷设到位后不至于穿错位置；4.11.4 电缆敷设及运输至地下车库过程中，不得将电缆无限制弯曲，以免损伤电缆绝缘，弯曲半径不得小于电缆直径的15倍；4.11.5 电缆在桥架中摆放整齐，尽量避免与其他电缆交叉，防止对弱电信号的干扰；4.11.6 电缆敷设完毕，进行绝缘测试，绝缘电阻值不得小于敷设前测试值，否则全缆检查。电缆两头及中间挂设电缆标志牌。4.12 控制电缆设4.12.1 控制电缆到场后，进行材料报验，并做绝缘测试及耐压测试，绝缘电阻值不得小于500M，交流2500V耐压1min完好无闪络，不合格退回厂家。4.12.2 控制电缆为配电室内电缆沟敷设，敷设时要注意电缆沟内及盘柜都带电；4.12.3 控制电缆在电缆沟内与原来的控制电缆排放在一层支架上，并用尼龙扎带绑扎整齐，电缆两头及中间挂设电缆标志牌。4.13 电缆压接线4.13.1 引入配电柜内的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。4.13.2 配电柜内的控制电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯线长度应留有适当余量。4.13.3 控制电缆接线应根据原理号，套端子编号。4.13.4 电力电缆头制作采用热缩材料套件。4.13.4 铜接线端子必须挂锡处理，或直接采购镀锡接线端子。4.13.5 测试所有负荷电缆绝缘电阻值，不得小于500M。4.14 盖电缆桥架盖板及电缆沟盖板4.14.1 电力电缆及控制电缆敷设完毕，测试合格，即可将盖板恢复；4.14.2 安装盖板时同样要注意避免损坏环氧树脂地坪。4.15 进线柜与FD接入柜连锁调试4.15.1 按设计原理图接线完毕，检查柜体内有无杂物遗漏在母线间，用皮老虎吹扫铜母线、开关、接触器等柜内元件；4.15.2 用螺丝刀检验是否有松动的螺丝，有无虚接接线端子。4.15.3 测试母线及分支母线绝缘电阻值，不得小于500M。4.15.4 将FD接入柜断路器（或抽屉）置于试验位置，测试二次保险端子电压220V正常，按下合闸按钮，断路器应不能动作合闸。4.15.5 分别测试客户配电室1#、2#低压进线柜输出接线端子，应处于动作（断路器）常开状态，所以FD并网柜断路器不能合闸，属于正确闭锁；4.15.6 各客户配电室模拟试验前，联系好物业公司，确定将1#（或2#）低压进线柜进线段停电，那么，按下FD接入柜断路器合闸按钮，断路器动作合闸，正常。4.15.7 按上述模拟实验，依次将四个配电室FD接入柜调试完毕。4.15.8 发电机发出的电源，必须与市网供电分别做相序核对试验，发电机供货单位配合。4.16 交工验收4.16.1检查配电柜的外漆有否损坏,有则修补。4.16.2检查所有螺栓连接情况,特别是现场安装的母线和接地系统的螺栓，是否按设计规定力矩紧固，否则进行返工。 4.16.3仔细清洁安装的盘柜。4.16.4重新安装低压开关柜在安装和接线期间拆除的盖板。4.16.5将断路器手车推入开关柜，并检查其隔离触头和联锁机构是否灵活，在需要的地方重新上润滑剂。 4.16.6认真做好安装资料的记录工作，办理交竣工验收手续。5. 施工进度控制按上报的施工进度计划执行（后附）。6.质量控制6.1质量控制措施6.1.1所有施工人员、技术人员必须经常接受质量教育，不断提高质量意识，在施工过程中作好成品保护工作。6.1.2开工前应完成施工图纸、技术文件资料的会审；施工作业前须进行认真、仔细、全面的技术交底和安全交底；质量标准须明确；在掌握基本工艺要领的基础上，进一步提高标准技艺。6.1.3严格执行验收制度，认真作好工序交接工作，施工人员和班组在自检合格后应主动向上级管理部门申请质量验收。6.1.4发现设备缺陷应及时报告，并根据批准的处理意见和技术要求，积极消除缺陷，施工人员既不应隐瞒缺陷不报，也不得擅自处理。6.1.5施工过程必须按公司质量和有关程序文件要求认真做好质量记录，整理好竣工技术资料、所有记录必须及时准确、实事求是，以便跟踪检查，严禁假造记录。6.1.6讲究文明施工，反对野蛮作业，设备材料严禁野蛮装卸和混乱堆放，严禁在设备上乱切割开孔，严禁不按图纸施工和无图纸设计盲目施工，严禁未经批准擅自修改设计和材料领用。7. HSE施工要求7.1 动火作业的管理措施:1) 对于存在火灾或爆炸危险的地方、燃烧产生、焊接工艺导致有毒气体聚积或导致缺氧的受限空间，焊接和热作业需要特定的工作许可。2) 动火之前一定作好设定作业现场安全监护人，明确其监护职责。3) 氧气钢瓶与气体燃料钢瓶或可燃物质分开放置，间隔距离至少6米。4) 只有合格和授权员工可以使用焊接和切割设备。5) 提供手提式灭火器，该灭火器放置在焊接切割场地。6) 焊工和火情监视人员会使用灭火器。7) 在作业期间，焊工不得带金属圈、手镯或项链，因为这些东西可能被来自焊接设备的感应电流所加热。7.2 施工用电安全管理措施:1) 设备使用完毕或停电时，必须拉闸断电，搬迁、移动用电设备必须在断电情况下进行。2) 保护所使用设备的负荷线、保护零线和开关箱，发现问题及时向维修电工报告。3) 施工现场用电线路应采用绝缘良好的软导线或电缆，不得有破皮、老化、漏电、绝缘裂纹等现象。4) 电源线路不得拖拉在地面上或接近热源。严禁将电线直接挂在树上、金属设备、构件和钢脚手架上，或用金属丝绑扎电缆（线）。电线通过马路及易被损坏处应加设钢质套管保护。5) 严禁将电线直接插入插座或将芯线挂在电源开关上。6) 电动机械和电气照明设备被拆除后，不得留有带电部分线路，如必须保留，应在切断电源后，将电线端头内包高压绝缘带，外包三层绝缘胶布，并将其固定在2.5米以上的地方。7) 每台电气设备应使用单独开关(一机一闸一漏一保护)，严禁用同一个开关直接控制二台及二台以上电气设备。8) 严禁擅自乱接电源，电气故障应由专业电工排除，非电工不得从事电气作业。电工带电作业必须二人进行，一人操作一人监护。9) 电源来自主干线的焊接整流器，变压器，电压调节器和引擎驱动焊接机的金属机架和外壳必须正确接地。7.3 安全文明施工：1）施工全过程做到工完、料尽、场地清。2）材料堆放整齐，不堵塞地下车库通道；3）作业区域严禁进行野蛮施工。4）边角料严禁随处乱丢、乱放。5）施工现场重要设备和机工具有防雨等防护措施。6）使用的工机具应有合格证并在有效期期使用，进行定期检查，如有破损的应进行维修、更换。7.4安全管理体系网络图项目经理班组长施工队长安全员8. 施工进度横道计划图 15 / 15施工进度横道计划图12345678910111213141516171819202122232425262728293031办理相关手续、图纸会审、人员机具进场、设备、电缆、桥架选型订货B2配电室FD柜基础坑开凿、电缆沟混凝土沟成型预制A、B区电缆桥架盖板拆除，编号、存放B2配电室FD柜基础槽钢制作安装电缆桥架、电缆材料卸货，报验A区新增电缆桥架安装发电机及配电室内电缆桥架安装发电机接入配电柜、抽屉柜报验、安装、母线连接电力电缆敷设、控制电缆敷设电缆桥架盖板安装、盖电缆沟盖板电缆头制安、控制电缆头制作接线发电机基础接地安装发电机接入柜单体调试、连锁调试交工验收
