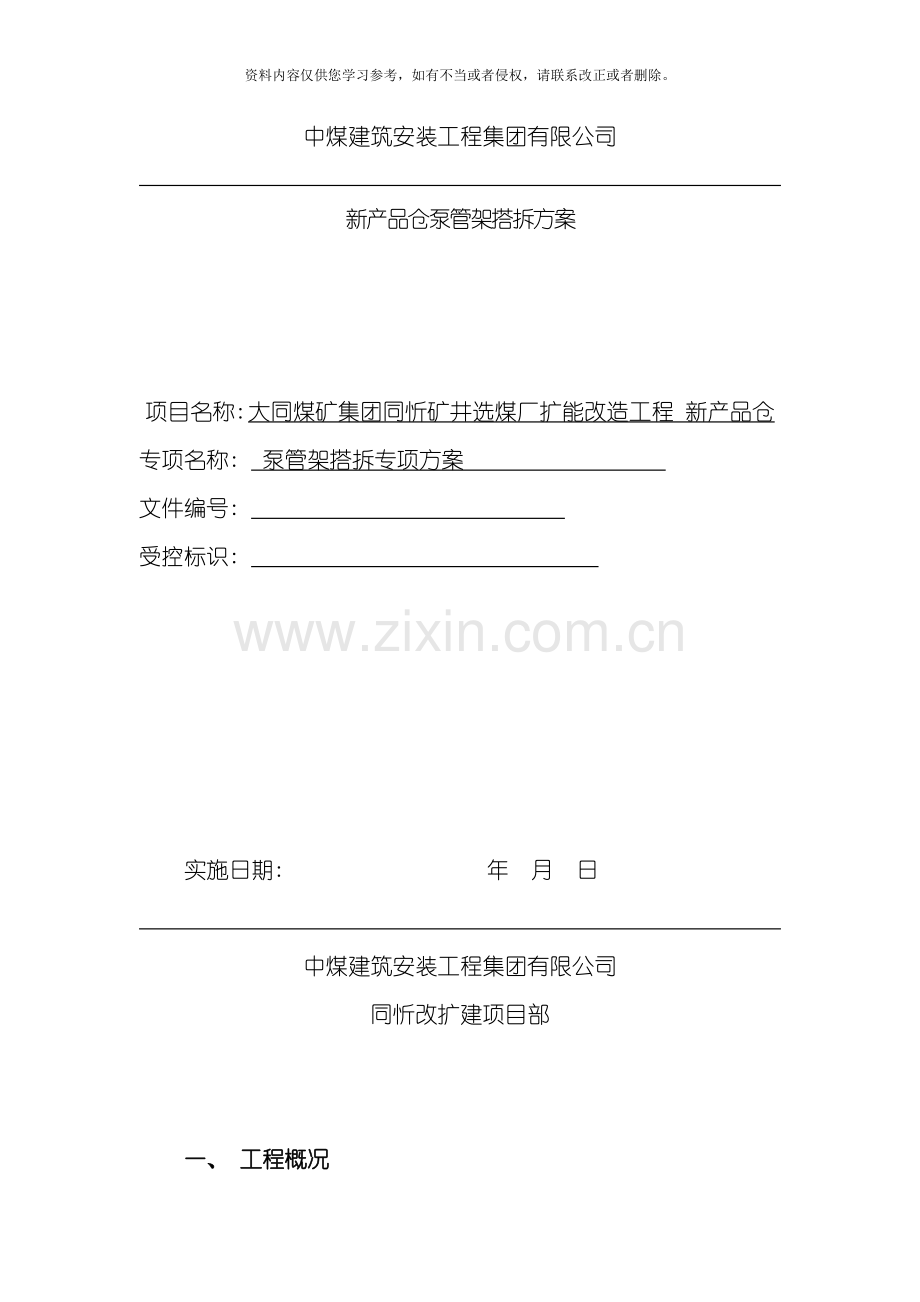

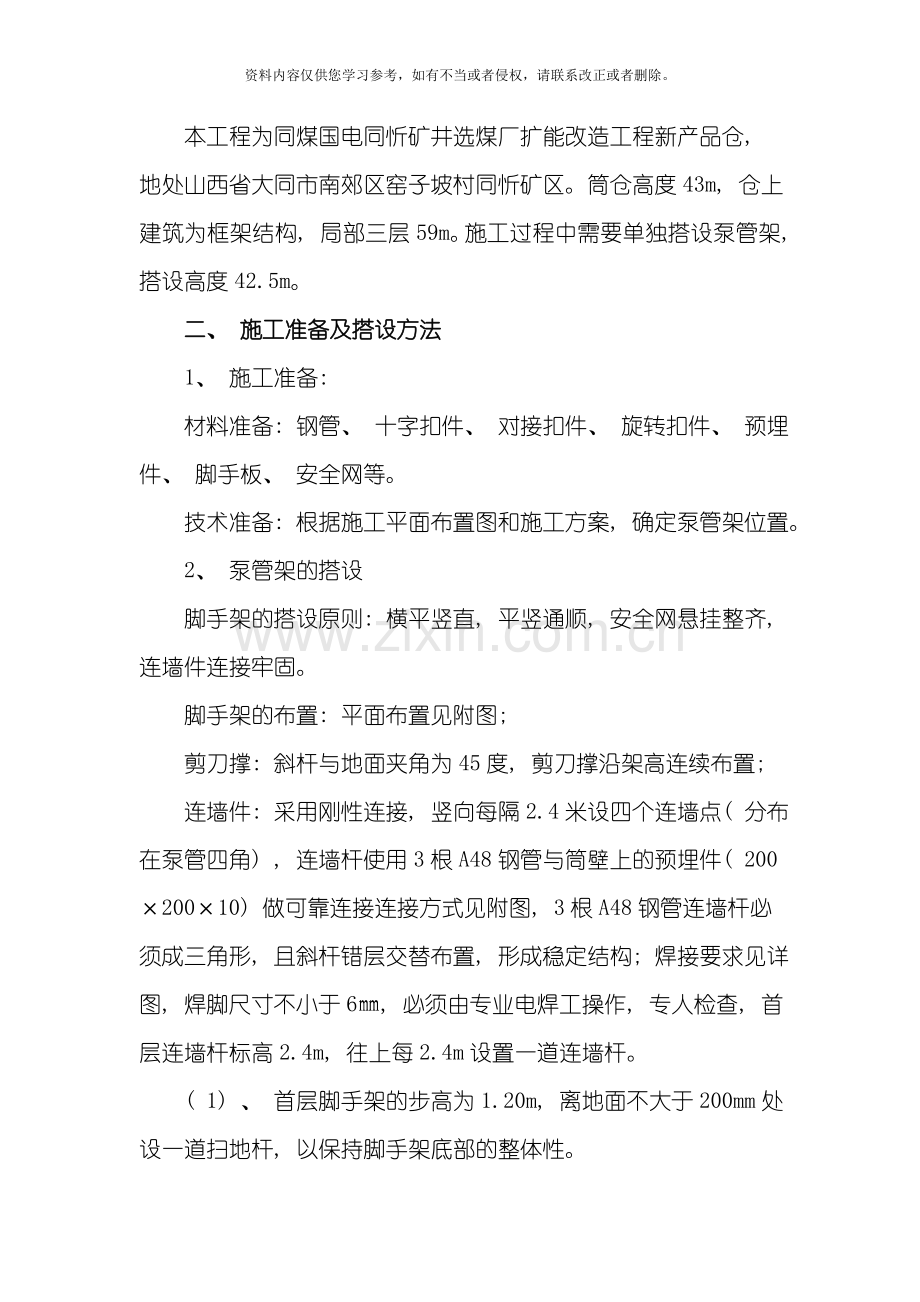

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。中煤建筑安装工程集团有限公司 新产品仓泵管架搭拆方案项目名称: 大同煤矿集团同忻矿井选煤厂扩能改造工程 新产品仓专项名称: 泵管架搭拆专项方案 文件编号: 受控标识: 实施日期: 年 月 日 中煤建筑安装工程集团有限公司同忻改扩建项目部一、 工程概况本工程为同煤国电同忻矿井选煤厂扩能改造工程新产品仓, 地处山西省大同市南郊区窑子坡村同忻矿区。筒仓高度43m, 仓上建筑为框架结构, 局部三层59m。施工过程中需要单独搭设泵管架, 搭设高度42.5m。 二、 施工准备及搭设方法1、 施工准备: 材料准备: 钢管、 十字扣件、 对接扣件、 旋转扣件、 预埋件、 脚手板、 安全网等。技术准备: 根据施工平面布置图和施工方案, 确定泵管架位置。2、 泵管架的搭设脚手架的搭设原则: 横平竖直, 平竖通顺, 安全网悬挂整齐, 连墙件连接牢固。脚手架的布置: 平面布置见附图; 剪刀撑: 斜杆与地面夹角为45度, 剪刀撑沿架高连续布置; 连墙件: 采用刚性连接, 竖向每隔2.4米设四个连墙点( 分布在泵管四角) , 连墙杆使用3根A48钢管与筒壁上的预埋件( 20020010) 做可靠连接连接方式见附图, 3根A48钢管连墙杆必须成三角形, 且斜杆错层交替布置, 形成稳定结构; 焊接要求见详图, 焊脚尺寸不小于6, 必须由专业电焊工操作, 专人检查, 首层连墙杆标高2.4m, 往上每2.4m设置一道连墙杆。( 1) 、 首层脚手架的步高为1.20m, 离地面不大于200mm处设一道扫地杆, 以保持脚手架底部的整体性。( 2) 、 脚手架立杆应间隔交叉用不同长度的钢管搭设, 将相邻的对接接头位于不同的高度上, 使立柱受荷的薄弱截面错开。( 3) 、 脚手架平面尺寸见附图; 3、 泵管架的拆除应遵循自上而下的顺序拆除, 拆除连墙件的时候应将连墙件以上部位全部拆除完毕后方可拆除连墙件。三、 脚手架的施工要点1、 脚手架的搭设规定: ( 1) 、 搭设场地必须平整夯实, 浇筑厚度为300mm钢筋混凝土( C35) , 并设置排水措施。( 2) 、 立杆底部加200mm*200mm*10mm钢板支座, 能够均匀地传递脚手架集中力。( 3) 、 在搭设之前, 必须对进场的脚手架杆配件进行严格的检查, 禁止使用规格和质量不合格的杆配件。( 4) 、 安装连墙件时, 应注意掌握撑拉的松紧度, 避免引起杆件和整架的变形。( 5) 、 作业人员在架上进行搭设作业时, 作业面上必须满铺脚手板并固定牢固。作业人员必须正确戴安全帽, 作业高度超过2m必须系安全带, 并做到高挂低用、 平挂平用。不得单人进行装设较重杆配件和其它易发生失衡、 脱手、 碰撞、 滑跌等不安全的作业。( 6) 、 在搭设中不得随意改变构架设计、 减少杆配件设置和对立杆纵距作100mm的构架尺寸放大。确有实际情况, 需要对构架作调整和改变时, 应提交技术人员解决。2、 脚手架搭设质量的检查验收规定脚手架搭设质量的检查验收工作应遵守以下规定: ( 1) 、 脚手架的验收标准规定1) 、 构架结构符合前述的规定和设计要求, 个别部位的尺寸变化应在允许的调整范围内。2) 、 节点的连接可靠。其中扣件的拧紧程度应控制在力矩达到40Nm至65Nm; 3) 、 钢管脚手架立杆的垂直度应3/1000, 且应同时控制其最大垂直偏差值, 架高20m最大垂直偏差值不大于75mm。4) 、 纵向水平杆的水平偏差应1/250, 且全架长的水平偏差值不大于50mm。( 2) 、 脚手架的验收和日常检查按以下规定进行, 检查合格后, 方允许投入使用或继续使用。1) 、 搭设完毕后; 2) 、 连续使用达到6个月; 3) 、 施工中途停止使用超过15天, 在重新使用之前。4) 、 在遭受强风、 大雨、 地震等强力因素作用之后。5) 在使用过程中, 发现有显著的变形、 沉降、 拆除杆件和拉结以及安全隐患存在的情况时。3、 脚手架的使用规定: 脚手架的使用应遵守以下规定: ( 1) 、 作业层每1m2架上的( 人员、 材料和机具重量) 不得超过2kN/m2。( 2) 、 泵管架上不得堆码材料, 不得影响人员通行; 严禁上架人员在架面上奔跑、 退行。( 3) 、 作业人员在架上的最大作业高度应以可进行正常操作为度, 禁止在架板上加垫器物或单块脚手板以增加操作高度。( 4) 、 在作业中, 禁止随意拆除脚手架的基本构架杆件, 整体性杆件、 连接紧固件和连墙件。确因操作要求需要临时拆除时, 必须经技术人员同意, 采取相应弥补措施, 并在作业完毕后, 及时予以恢复。( 5) 、 工人在泵管搭设过程中应注意三不伤害, 即不伤害别人, 不被别人伤害, 不伤害自己, 不得从架体上乱抛杂物, 避免伤人, 严禁在架上嬉闹, 严禁坐在栏杆上、 铺设跳板的脚手架杆上休息, 避免高处坠落。( 6) 人员上下脚手架必须走有安全防护的出入通道, 严禁攀援脚手架上下。( 7) 、 每班工人上架作业时, 应先检查有无影响安全作业的问题存在, 在排除和解决后方许
