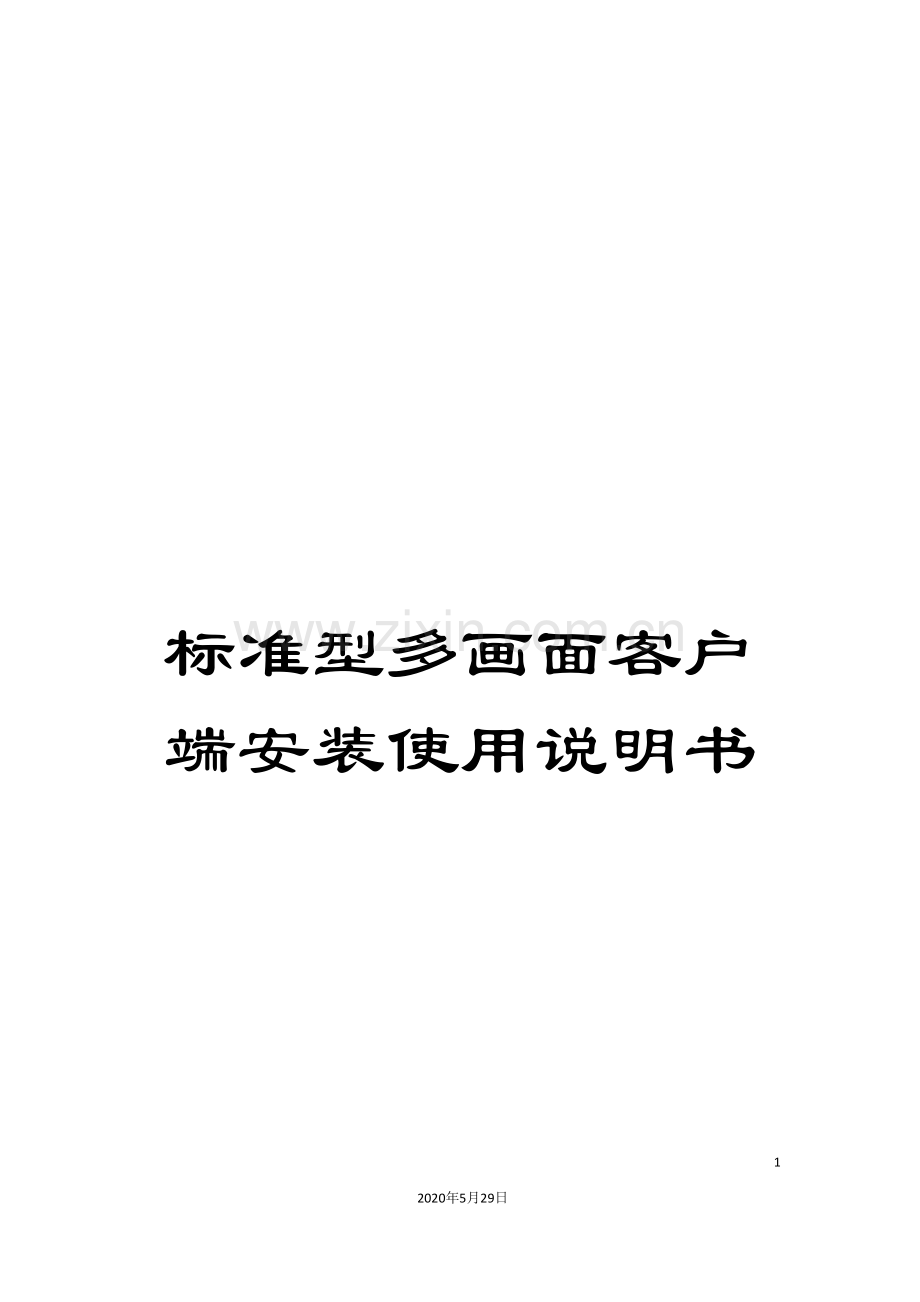

标准型多画面客户端安装使用说明书.doc

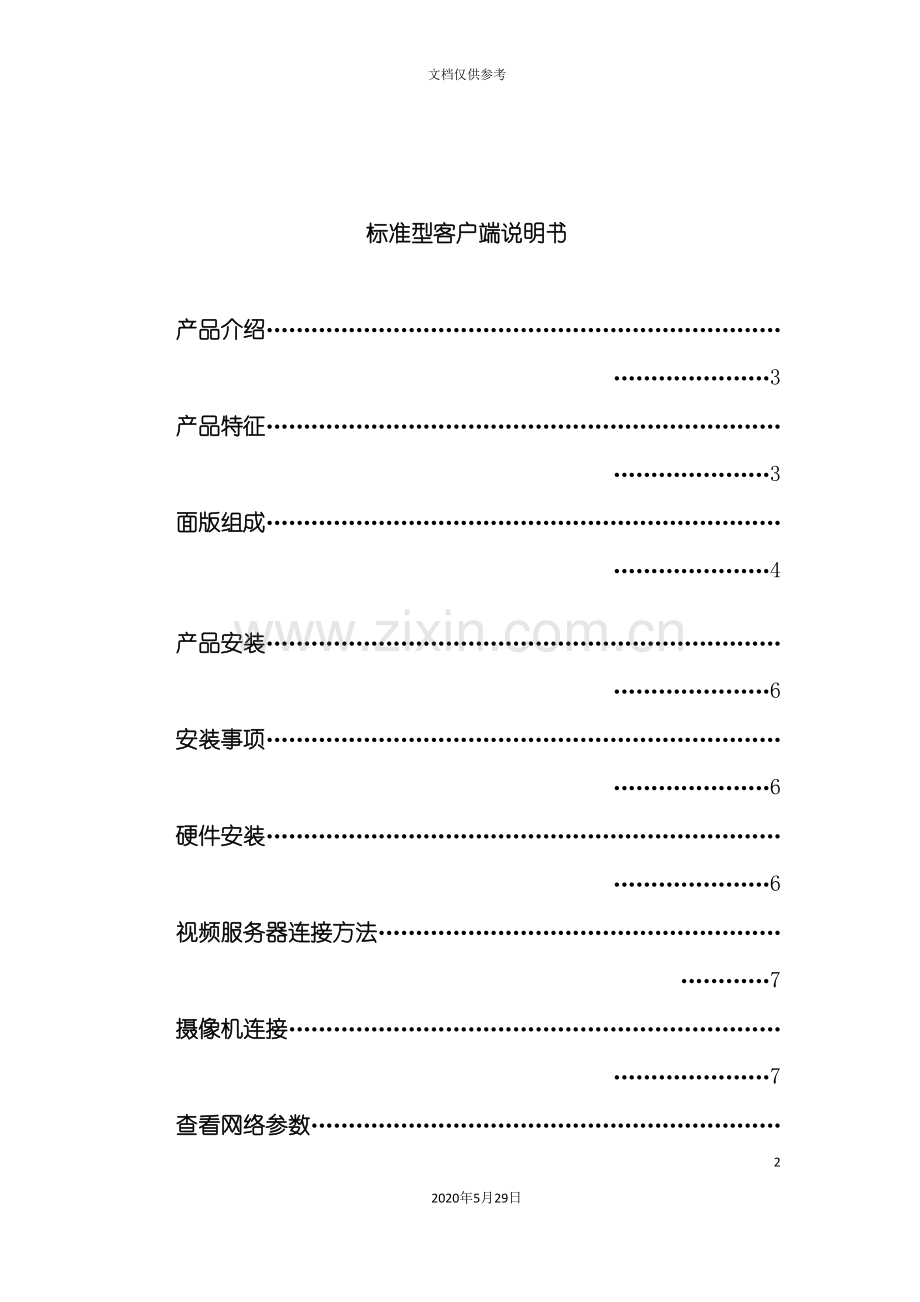

标准型多画面客户端安装使用说明书542020年5月29日文档仅供参考标准型客户端说明书产品介绍3产品特征3面版组成4产品安装6安装事项6硬件安装6视频服务器连接方法7摄像机连接7查看网络参数7测试连接9客户端安装方法11 客户端卸载方法14客户端使用方法15登陆15观看控制16播放/停止16人工录像17观看录像18系统选项191本地设置19 2通道设置22 3分配IP23 4重建索引24基本控制与高级控制25 截屏26摄像机选项26 1视频26 2音频27 3网络27 4字符叠加28 5用户管理29 6关于29状况显示30多画面切换30显示通道编号31字符叠加31显示时间31移动贞测32注意事项32产品介绍非常感谢您使用我们的产品。网络摄像机是传统摄像机与网络视频技术相结合的新一代产品,除了具备一般传统摄像机所有功能外,机内还内置了数字化压缩控制器和基于WEB的操作系统,使得视频数据经压缩加密后,经过局域网、Internet或无线网络传送至终端用户。而远端用户可在自己的PC上使用标准的网络浏览器或客户端软件,根据网络摄像机自带的独立IP地址,对网络摄像机进行访问,实时监控目标现场的情况,并可对图像资料进行实时编辑和存储,另外还能够经过网络来控制摄像机的云台和镜头,进行全方位的监控。 网络摄像机硬件主要包括网络视频服务模块和CCD模块两部分,只要接上电源与网线就能够开始工作,无需连接计算机。仅要在电脑上安装随机附带的软件程序就能够经过网络使用IE浏览器或利用客户端软件观看实时图像、聆听现场语音。网络摄像机具有网络录像、图片抓帧、录像回放、云台控制、移动侦测等功能;图像在网络上的传输,其使用的是MPEG-4的压缩方式,能达到25帧/秒的传输速度,完全能够进行即时图象观看而不会出现延时的现象;而在图象还原上,最高能达到D1的图象效果,具有相当高的清晰度。在软件使用方面,在界面上有云台操作、镜头控制、网络录像等按钮,还有功能设置、管理员设置等选项,操作使用相当直观方便。产品特征1)设备特征它包括网络摄像机终端、网络摄像机播放软件和网络摄像机配置软件三个部分D1高清晰度画质,流畅语音,具有多种不同显示格式支持IE浏览MPEG-4高压缩比算法适用ADSL、LAN等网络环境图像传输速度最高可达25帧/秒具有移动帧检测功能,检测的灵敏度可调具有录像、远程控制云台和移动检测等功能支持单张影像JPG、BMP格式截取存档支持网上参数设定,轻松升级支持字符叠加自动查找IP与自动连接图像加密功能多协议支持- TCP/IP,HTTP,ARP,RARP等安全性账号,密码,用户权限警报视频图像移动侦测云台与镜头控制RS485接口,客户端远程控制云台和电子镜头电脑主机要求Windows /XP版本I E4.0以上版本NET4.5以上版本硬件微电脑处理器32Bit RSIC Embedded Processor操作系统嵌入式Linux系统网络网络协议支持TCP/IP,HTTP,ARP,RARP等网络接口RJ45 10/100m自适应以太网接口视频压缩方式MPEG-4帧频率10-30fps (D1)分辨率D1:720576 CIF:320288 FIELD:720288 QCIF:192144输入1Ch输出1ChCCD模块传感器件1/3索尼CCD,420线,32MM32MM(标准配置)信噪比大于48DB(自动增益关)镜头接口C/CS两种镜头接口自动白平衡自动白平衡逆光补偿自动逆光补偿摄像机电源电源DC12V 电流1A实用范围企业,社区,机关,交通,电力,金融,国防等领域2)网络特征1 用户自定义的 http端口- 允许因特网网关使用端口映射,因此网络视/音频产品以及web服务器能够共享同一个因特网IP地址2 支持DDNS 经过二级动态域名解析的方式使网络视/音频产品发布到因特网3)安全特征1 用户鉴定 如果需要, 只能允许已知用户访问实时影像,在此之前,用户必须输入用户名和密码。最大用户人数为5个2 安全性:密码保护及过滤,MAC过滤3 移动帧检测面扳组成POWER/STATUS LED(PWR电源/状态指示灯)电源接通:LAN上黄灯长亮NETWORK LED(网络指示灯)网络链路 (已连接):LAN上两灯一直亮信号传输中:绿灯高频率闪烁,自适应10/100M,网络连接断开:绿灯不亮LANRJ-45 接口能够连接5类双绞线(IEEE802.3 10BaseT标准)。DC 12V直流电源输入,规格为12V电压. 随机附带一Input:AC 100240、Output:DC 12V 1A直流电源(敬请使用本机附带电源,若电源使用不当将很容易造成机芯损毁)。RS485机体还带有云台RS485端子,可与云台解码器连接进行云台控制, 支持协议PELCO-P波特率9600,有效地址是0引脚编号对应引线颜色信号用途信号方向备注Pin 1紫外设控制信号通道2输入Pin 2黑485+输出控制云台Pin 3灰485-输入控制云台Pin 4黄外设告警信号通道2输出Pin 5绿外设控制信号通道1输入Pin 6蓝COM公共Pin 7橙外设告警信号通道1输出Pin 8红 +12V12V直流电压正极把S端子线的485+、485- 线分别连接到PTZ解码器或解码板的485+极和485-极上,经过解码器的拨码把解码器的协议设置为PELCO-D波特率2400地址是1。产品安装1)安装事项非常感谢您使用我们的产品。在您使用我们的产品之前,请仔细阅读并了解所有的安全指示后再安装网络摄像机的包装包括以下部分A 网络摄像机终端B 网络摄像机终端电源C 八芯S端子连接线D 网络摄像机播放软件和网络摄像机配置软件安装光盘E 网络摄像机产品使用说明书F 配置一米网线本机内部主要包括网络视频服务器与CCD模块两部分,我们不提供光学镜头,用户可根据实际使用需要自行选配镜头。利用网线把计算机直接连接到计算机上或利用路由器连接到局域网上。网络摄像机终端应安装在室内,如果安装在室外,应该加装防水外罩以及防雷设备。不要触摸摄像头,这样会在上面留下指纹污迹造成图像模糊或看不到图像的情况,只有厂家认可的维修人员才能维修本网络摄像机终端。当发生下列情况时,请将网络视/音频产品送交给本公司维修:当电源或插头破损时当网络视/音频产品有液体渗入时网络视/音频产品跌落损坏时网络视/音频产品经过操作手册进行设置,调试仍不能正常工作时2)硬件安装:1 镜头安装说明网络摄像机终端镜头的安装方式支持C式和CS式两种方式,两者的螺纹均为1英32牙,直径为1英寸,差别是镜头距CCD靶面的距离不同,C式安装座从基准面到焦点的距离为17.562毫米,比CS式距离CCD靶面多一个专用接圈的长度,CS式距焦点距离为12.5毫米。因此C式安装方式需要一个镜头接圈。同时网络摄像机终端的安装接口有一个后像调节环来进行后像调节。调节时,用螺丝刀拧松调节环侧面上的卡位螺丝,转动调节环,此时CCD靶面会相对安装基座向后(前)运动,起到调整镜头焦距的作用。2安装固定说明网络摄像机终端机壳的上下面各有一个标准的摄像机安装固定座(M5英制)3 因特网电缆:使用5类双绞线和RJ45(LAN)连接器,将网络视/音频产品连接到你的网络上。也可使用标准网线连接到集线器或者交换机上,或者用交叉电缆直接连接到PC机。4 确认你的电源适配器规格 (输入交流110V 或220V ,输出直流12V 1A) 与电源线相配套;将电源连接到网络视/音频产品上。5 检查电源指示灯 LAN上的 LED 是否亮着,假如网络正确连接,连线指示灯LAN上的 LED 将亮起6 PC的IP地址应与网络视/音频设在同IP地址段内,例如:网络产品出厂IP为192.168.1.126 , PC的IP地址应设置在192.168.1.2-192.168.1.255 之间视频服务器连接方法本公司生产的网络视频服务器默认的网络设置为:IP:192.168.1.126网关:192.168.1.1子网掩码:255.255.255.0DNS服务器:168.95.1.1网络摄像机,视频服务器的IP地址,网关是能够更改的。需要注意的是:当IP和网关改变的话,则PC机的IP地址也要改为和网络摄像机的IP地址在同一网段内,网关则要和摄像机的相同.摄像机连接网络视频服务器用AV视频线连接摄像机,然后经过RJ45接口用网络线连接到PC机或者路由器上。打开外包装取出视频服务器,用附带的软件光盘在PC机上安装网络视频监控软件,给视频服务器接上电源(用原配的电源连接),然后用网络线把视频服务器与PC机或路由器连接起来,确认网络线连接正常(服务器背后的黄绿信号灯正常发亮)。查看网络参数PC机的网络参数要与视频服务器的网络参数匹配才能够连接成功。首先网关要相同,如:视频服务器默认网关为192.168.1.1,则PC机的网关也要是192.168.1.1才能够把它们连接起来。IP地址也要在同一地址段,如:摄像机默认的IP地址为192.168.1.126,则PC机的IP地址要是192.168.1.0255中的一个(192.168.1.126除外)。如果你的网络参数设置与网络视频服务器的默认设置不一致,首先就需要按照以上要求把你PC机的网络参数修改成与网络视频服务器的默认设置一致。右键点击”网上邻居”然后点”属性”双击”Internet 协议(TCP/IP)”,查看当前的网络参数测试连接确认你的网络设置与网络视频服务器一致后,点击”开始”运行”,在对话框中输入”ping 网络视频服务器IP -t”(未修改过出厂设置的摄像机输入”ping 192.168.1.126 -t”),用ping命令确认网络视频服务器连接是否正常:出现如图数据,表示网络视频服务器连接正常:如果您原来的网络参数与网络视频服务器默认的网络参数不一致,在连接上网络视频服务器之后能够在客户端把网络视频服务器的网络参数修改成您原来的网络参数,然后把您PC机的网络参数改回来就能够让网络视频服务器与你的整个网络连接起来。客户端安装方法在随机附带的光盘上有标准型多画面监控客户端的安装程序1:双击”网络摄像机安装程序”2:点击”下一步”3:选择好安装目录,点击”下一步”:4:点击”下一步”:5:点击”下一步”:6:点击”完成”,标准型多画面网络视频监控客户端软件已成功安装到您的PC机上客户端卸载方法1: 选择 开始 - 程序-IPcamera-卸载网络摄像机客户端2:点击”下一步”:3:正在卸载: 4:点击”完成”按钮,完成卸载客户端软件客户端使用方法登陆双击桌面上的”标准型网络摄像机多画面客户端”图标或选择 开始 - 程序-标准型网络摄像机多画面客户端软件,弹出登陆框如下图:输入用户名和密码(摄像机出厂设置:用户名为admin,密码为admin),点击”确定”,进入客户端界面(可选择中文或英文界面):观看控制在界面的右上角显示当前的日期和时间在时间显示的下方是观看控制区域,在该区域中,有播放、观看录像、系统选项、人工录像4个按钮:播放:各通道设定好IP地址之后点击播放按钮或者右键点击通道选择”实时视频播放”,选中的通道就会播放实时视频画面。画圈处会显示该通道的通道号、播放状态、帧率、码流和IP地址:停止:当通道处于播放状态时,原来的”播放”按钮会变成”停止”按钮,点击停止按钮,所选通道就会停止播放实时视频画面。人工录像:点击开始录像按钮,客户端开始对当前视频画面进行录像并以AV格式保存;而且每15分钟会保存一个录像文件。右键点击画面,在下拉菜单中选择”录像为AV格式”或”录像为AVI格式”也可进行手动录像,并能够选择录像为AVI格式。点击菜单录像需要设定文件保存的路径,如下图:开始录像后,”人工录像”按钮的字样会变为”停止录像”,在画面的右上角会出现”REC”字样。点击”停止录像”按钮,客户端就会停止对当前视频画面进行录像。观看录像:点击”观看录像”能够打开录像回放界面。点击后首先需要选择您所要播放的文件,如图:选择好之后点击”确定”,荧屏就会播放录像画面,右下角出现录像的时间标记。系统选项:点击”系统选项”按钮,下拉菜单中有本地设置、通道设置、分配IP、重建索引四个选项。在”本地设置”中有磁盘设置、用户管理、截屏、界面风格、日志、关于六个内容:1 磁盘设置 如下图:设置录像保存的磁盘;录像文件会被保存在被选中的磁盘中,当一个磁盘录满以后录像文件会保存到下一个被选中的磁盘,当全部的磁盘都录满以后系统会将最早的录像文件删除。 能够设置当磁盘空间小于多少时跳到下一个磁盘;当全部磁盘都录满时删除多少录像文件2 用户管理能够增加和删除登陆客户端系统的用户名(系统默认的admin不可删除)2 截屏能够设定截屏保存的格式为BMP格式或者JPG格式;能够选择是否在截屏上添加时间标志,而且能够设定时间标志的字体颜色;能够设定截屏图片保存的路径。3 界面风格客户端系统提供有10种不同的界面外观,用户能够根据个人的喜好进行选择。4 日志登陆客户端的历史记录,在记录中包含的信息有登陆的时间日期、用户名、登陆结果。所有记录内容以日为单位列出。5 关于对客户端系统的一些简单描述在”通道设置”中能够设置各通道的参数、设置定时录像以及设置云台的一些参数。在列表中分别选择”第1路”第64路”时,能够设置各监控通道的通道参数、定时录像表以及云台参数,如图:在”通道参数”中能够输入通道的IP地址、端口号、用户名和密码;能够设置垂直翻转该通道的播放画面;勾选字符叠加能够显示输入的字符。选择”定时录像表”,如下图:录像类型:可选择”定时录像”或”报警录像”。选择”定时录像”时,能够在下方的选项中设定录像的时间;设定好时间之后点”添加”,录像任务就会在列表中显示。”云台” 设置云台的转动幅度;自动转动的单向时间长度;放大、缩小的幅度。 ”分配IP”客户端提供最高64路通道同时浏览,在这里能够对各通道进行IP设定。从上往下依次为1路到64路的IP地址设定,在各路通道相应的信息栏中输入IP地址、收发端口号、用户名、密码,就能够在该通道中看到相应摄像机的视频画面。例如:在第33路通道中输入IP192.168.1.126、端口号80、用户名admin、密码留空,然后点击”确定”保存设置;在切割荧屏中选中第33路,点击”播放”(或者右键点击通道荧屏然后选择”实时视频播放”),那么在第33路通道荧屏中就能够看到IP地址是192.168.1.126的网络摄像机的视频画面。也能够右键点击通道,选择”设置IP地址”分别对各通道设定IP地址。各通道的IP地址输入栏也支持英文域名的输入,例如:能够输入 ”重建索引”重新建立客户端与录像文件之间的索引关系,一般在重新安装客户端时才需要重新索引录像文件。 基本控制与高级控制 基本控制 云台控制: 需要连接云台解码器(并设好协议,波特率,有效地址),方可控制云台 点击方向箭头按钮可控制云台的八个方向转动方向圆盘左上方的按钮是启动所有通道自动转动;方向圆盘右下方的按钮是启动所选通道自动转动;方向圆盘下方的色带能够调节云台转动的速度(只对高速球有效);点击”1”、”2”、”3”、”4”、”5”按钮能够直接转动到1到5号预置点;焦距控制:放大、缩小按钮控制镜头的倍数(需要视频服务器连接安装有自动变焦镜头的摄像机)远、近按钮控制镜头的焦距(需要视频服务器连接安装有自动变焦镜头是摄像机)经过计算机键盘上的方向键也能够控制云台的转动、变焦功能;键盘的上下左右方向键能够控制云台上下左右转动;键盘的PageUp和PageDown键控制镜头的拉近、拉远。音量:调节摄像机声音大小。高级控制移动侦测灵敏度:调节打开移动侦测功能时对动作捕捉的灵敏度。灵敏度调低时,画面有很明显的动作才会有示警响应(在画面中有动作的地方出现红色方块);灵敏度调高时,画面有轻微动作就会有示警响应。亮度:调节视频画面的亮度色度:调节视频画面颜色的深浅对比度:调节视频画面的对比度云台预置点设置: 选择序列号码,然后点击设置预置点按钮,则把当前画面所在点设置为预置点。 选择序列号码,然后点击跳转到预置点按钮,云台会直接转动到所选预置点。 选择序列号码,然后点击清洗预置点按钮,则把所选预置点清洗掉。显示所选通道信息: 在状态显示框中的是对客户端当前工作状况的描述摄像机IP:在此列出正在观看的视频服务器的IP地址帧率:该项显示出即时每秒传输的帧幅数量比特率:图像数据传输速度多少K字节/每秒 截屏: 点击该按钮就会把当前瞬时画面截取下来并保存到您在”系统选项”-”截屏”中设定好的位置摄像机选项 选中某通道点击”摄像机选项”按钮或者右键点击通道选择”选项”,能够对摄像机的各项参数进行设定”摄像机选项”中有视频、音频、网络、字符叠加、用户管理、关于六个内容: 1 视频视频分辨率:设定视频画质,有QCIF、D1两种格式,D1是我们能达到的最好效果。PAL和NTSC制式的分辨率分别为:D1CIFPAL720*576352*288NTSC720*480352*240压缩率:设定数据的压缩度,有高、低两种选择。高压缩比能提高传输速度,低压缩比则图像还原更真实,能有更好的画面最大帧率:设定摄像机每秒传输图像的最大帧幅数,有效数值为130(默认为30)。P/I比率:在此功能中能够更改 P帧与I帧 的比例(P/I比例调大能够减少传输的数据量),有效数值为029(默认为15)饱和度:设定视频画面的饱和度,有效数值为0255(默认为0)边缘清晰度:对画面边缘锯齿的调节,有效数值0255(默认128)根据网络情况调整视频:根据网络的实际传输情况自动设定视频画面的各有关参数,在其前面的空格中打则启用该功能。提供”图像质量”和”帧率”两种参考目标选择,选择”图像质量”则所有参数设定以获得最佳的图像质量为目标;选择”帧率”则所有参数设定以获得最大的每秒传输帧数为目标,使画面传输更稳定2 音频音频参数的设定,在选择”允许声音”后才能修改音频数据压缩率:设定音频数据流的压缩度音频格式:设定音频压缩的格式设定好之后点击”确定”即可保存所作设定并退出3 网络摄像机IP:这里显示的是所选通道连接的视频服务器的IP地址,而且在这里能够对其进行修改。(修改IP地址后需要断电重起服务器才能正常工作)子网掩码:这里显示的是所选通道连接的视频服务器的子网掩码,视频服务器的子网掩码要与所在网络的子网掩码一致(一般均为255.255.255.0)默认网关:这里显示的是所选通道连接的视频服务器的网关,视频服务器的网关必须与PC机的网关一致,否则PC机无法连接该视频服务器(任何一台PC机想要观看摄像机的视频画面,在连接好网络后还必须设定与视频服务器一致的网关,否则无法观看视频画面)第一DNS:这里显示的是所选通道连接的视频服务器,连接到外部网络的首选DNS地址,而且在这里能够对其进行修改(如果服务器没有连接到因特网上,则该数据的设定无关紧要)第二DNS:这里显示的是所选通道连接的视频服务器连接到外部网络的后备DNS地址,而且能够在这里能够对其进行修改Http服务器端口:设置服务器监控所使用的端口,一般默认为80设定好之后点击”确定”即可保存所作设定并退出。(所设端口必须是HTTP端口,否则服务器将无法收发信号)4 字符叠加字符横、纵坐标:是以图像左上角为原点,根据要求设定,可经过上下箭头改变大小或直接输入数值。横坐标的有效数值为0720;纵坐标的有效数值为0576。叠加的字符:设定想要在视频画面中叠加的文字,支持中英文输入。(设定好文字并点选界面右下方的”显示字符叠加”选项,画面中在您设定的位置就会出现该文字) 字符颜色:能够设定叠加字符的颜色,点击色带能够进入色板选择颜色。设定好之后点击”确定”即可保存所作设定并退出。5 用户管理在这里添加/删除能够连接到网络视频服务器的用户名删除用户:在”用户列表”中点选用户名,然后点击”删除用户”即可把已有用户名删除添加新用户:在”新用户信息”中输入用户名以及密码,若想添加管理者则点选”管理员”按钮,然后点击”添加新用户”即可添加新的用户名(若不点选”管理员”,则默认为一般用户,一般用户权限无法对服务器的选项参数进行修改)当前用户:显示当前使用的用户名,点”新密码:”能够修改当前用户的密码: 6 关于(网络视频服务器的一些简单信息与说明)状况显示 在显示1到16号通道当前的工作状况:灰色:停止状态绿色:正常播放状态黄色:录像状态红色:移动侦测状态直接点击状态灯能够进行停止、播放、打开通道选项、打开摄像机选项、设置通道IP地址的操作。播放通道按钮:开始播放所有通道的画面(如果通道没有设置IP地址则无法播放)通道停止按钮:停止播放所有通道通道录像按钮:开启所有通道的人工录像功能多画面切换 客户端系统能够进行多画面浏览,提供单画面、4画面、9画面、16画面、1大7小画面、36画面、64画面7种模式,用户能够根据需要进行选择;各种模式经过点击相应切割路数的按钮来实现;还能够将某一路画面打开为全屏浏览(最后一个按钮)。 显示通道编号点选此项时,各通道画面的右下角会显示其通道编号。 显示字符叠加:点选此项时,画面中就会出现您在该通道”摄像机选项”-”字符叠加”中设定好的字样,如图: 各通道的叠加字符需要分别进入摄像机选项设定。显示字符叠加需要分别点选。显示时间点选此项时,通道画面中右上角会显示当前的日期时间。各通道时间显示需要分别点选。 移动侦测:点选此项时,客户端对画面中出现的动作会有示警响应,在画面中前后帧对比有变化的地方出现红方块,方块的精度由移动检测灵敏度设定.如图:注意事项1、产品的工作电压为直流12V,使用过程中请注意使用匹配的电源。电压过低会导致设备工作不稳定;过高则会烧坏电路芯片。2、使用过程中请注意保留好登陆用户名和密码,如果遗忘则需返厂重写芯片资料,还原成出厂设置。3、使用过程中请注意做好防雷措施,非防水机系列的产品还要注意防水以免造成短路。4、网络线水晶头的压线方法,建议使用标准A类或B类的排线方法,以达到最佳的传输效果。5、本产品的默认云台协议为Pelco-D 、2400(波特率),1地址启动。使用时请注意选配支持默认协议的解码器或解码板,协议不匹配或不支持1地址启动的解码设备都会本产品无法正常控制云台。
