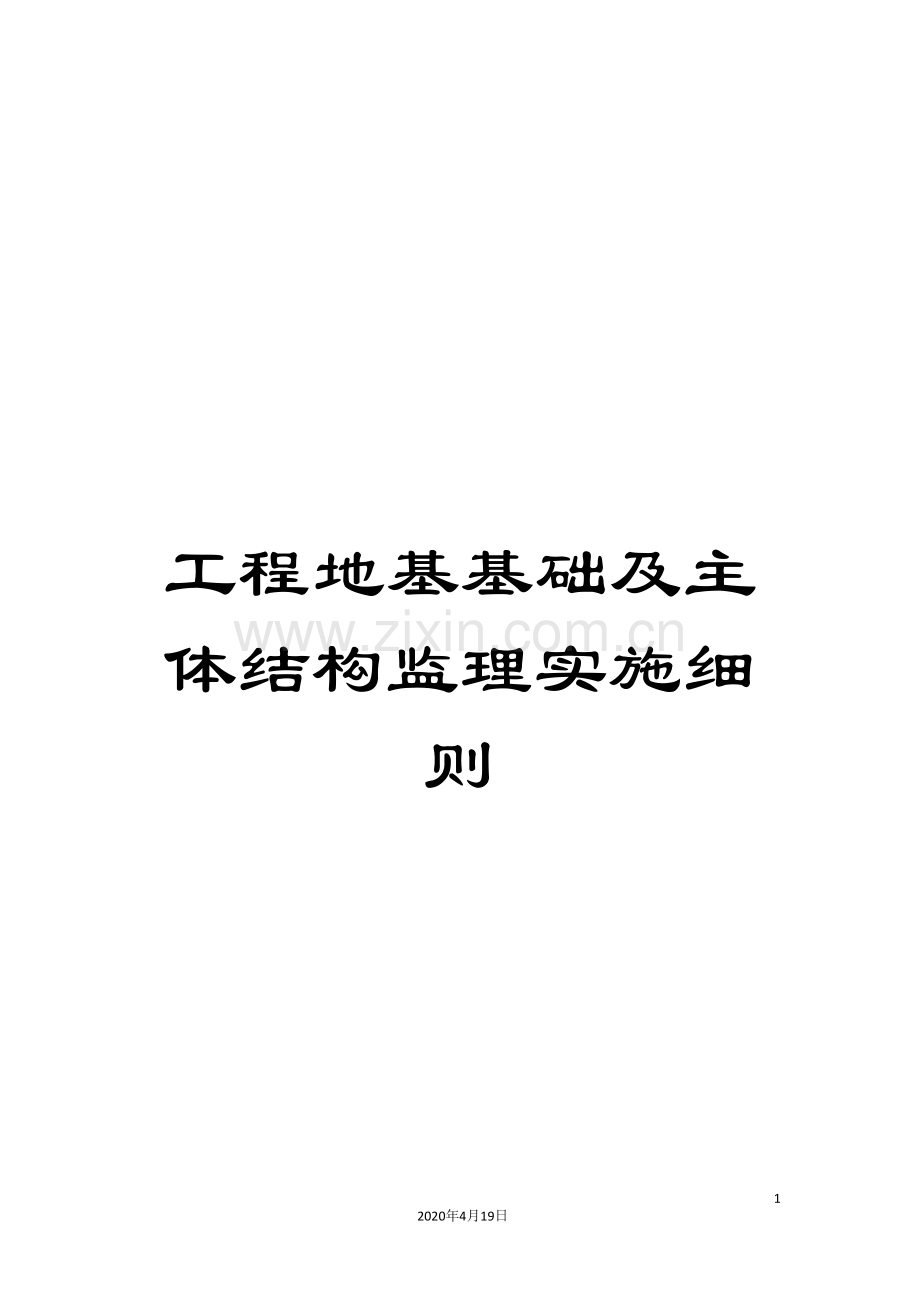

工程地基基础及主体结构监理实施细则.doc

工程地基基础及主体结构监理实施细则

94
2020年4月19日
文档仅供参考
编号:XZ-001

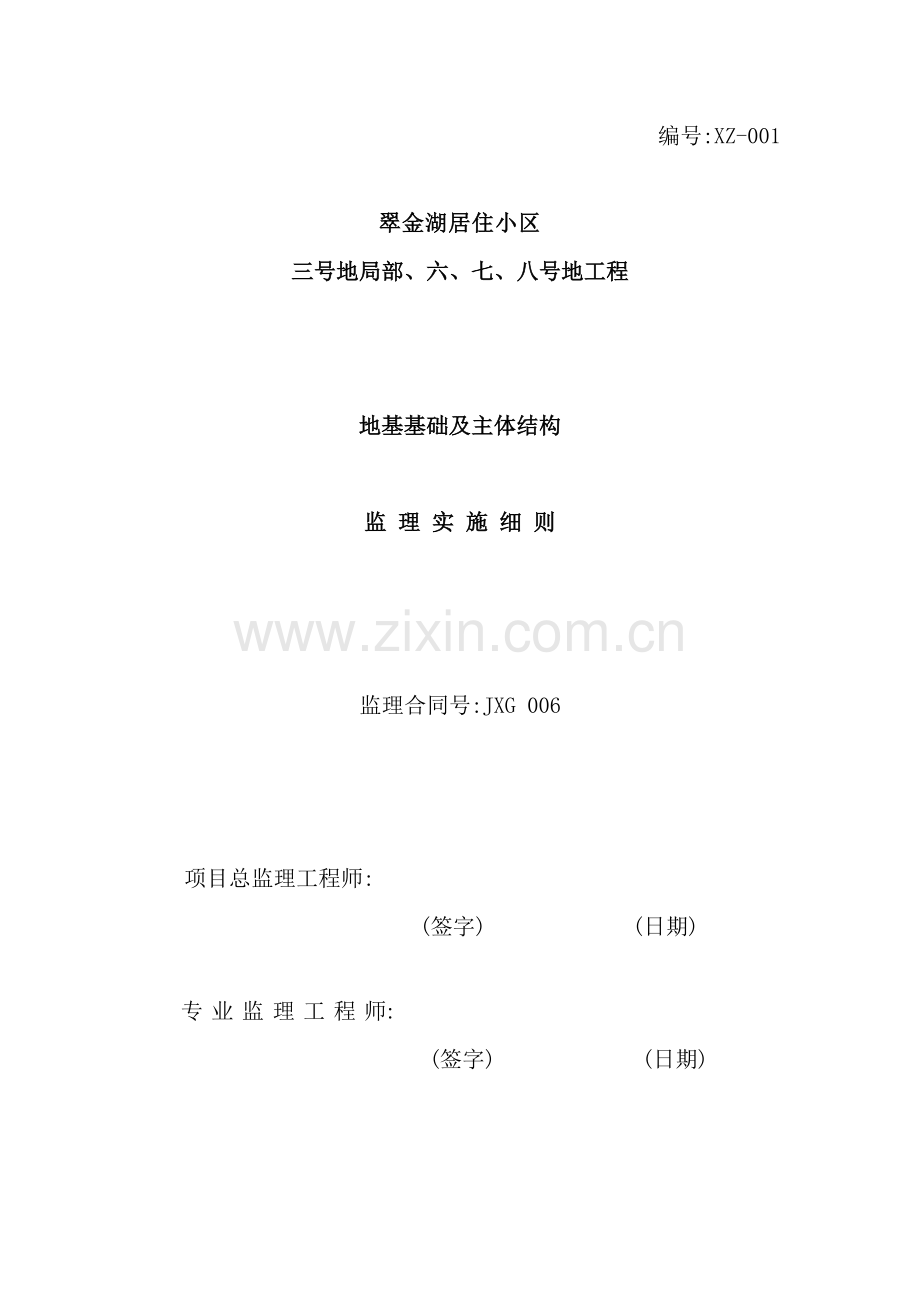

翠金湖居住小区
三号地局部、六、七、八号地工程

地基基础及主体结构

监 理 实 施 细 则

监理合同号:JXG 006

项目总监理工程师:
(签字) (日期)

专 业 监 理 工 程 师:
(签字) (日期)

京兴国际工程管理公司
翠金湖居住小区三号地局部、六、七、八号地工程项目监理部
4月30日
目 录
1.工程概况
1、工程概况 2
1.1工程建设概况见下表: 2
1.2 建筑设计概况 2
1.3工程结构设计概况 3
1.4 工程实施相关单位 4
2 监理的主要依据 4
3 工程的特点、难点 5
3.1 施工的特殊要求 5
3.2 工程协调 5
3.3 季节性施工 5
4 土方分项工程监理实施细则 5
4.1 场地平整 5
4.2 施工测量放线 6
4.3 报验与验线 7
4.4 基槽开挖与回填 7
4.5 土方工程通病及治理 9
5 钢筋分项工程监理实施细则 11
5.1 原材料的质量控制 11
5.2 钢筋工程施工中的质量控制 13
5.3 钢筋工程的质量通病 24
5.4 钢筋工程的监理工作质量控制 26
5.5 钢筋工程的冬施要求 27
6 模板分项工程监理实施细则 28
6.1 模板工程的质量要求 28
6.2 模板工程的质量控制 28
6.3 模板工程的质量验收 29
6.4 模板工程的质量通病 32
7 混凝土分项工程监理实施细则 33
7.1 混凝土工程原材料的质量要求 33
7.2 混凝土的运输 35
7.3 商品混凝土应注意的问题 35
7.4 混凝土泵送施工 35
7.5 泵送混凝土的浇筑 37
7.6 混凝土工程的质量通病 38
7.7 混凝土工程的监理质量控制 41
8 地下防水工程监理实施细则 45
8.1防水等级标准 45
8.2防水设防要求 46
8.3防水混凝土 46
8.4卷材防水层 49
8.5细部构造防水 53
1、工程概况
1.1工程建设概况见下表:
工程名称
翠金湖居住小区三号地局部、六、七、八号地工程

工程地址
天津市武清区大黄堡乡
建设单位
天津翠金湖房地产开发有限公司
勘察单位
天津市勘察院
质量标准
达到国家施工验收规范合格标准
工程主要功能或用途

住宅
1.2 建筑设计概况
工程建筑设计概况一览表
总建筑面积/栋数(m2)

建筑层数
地下一层,地上5/6/7/12层
±0.000
相当于绝对标高根据建筑物不同大约为9.0m左右
建筑安全等级
二级
设计使用年限
50年
防火设计建筑分类和耐火等级
防火设计分类为多层;耐火等级为地上二级,车库部分一级
空调形式
风机盘管系统
屋面防水等级
Ⅱ级
地下室防水
等级
二级
抗震设防烈度
7度
地下防水
设计
地下室底板、地下室外墙为二级防水设计,选用钢筋混凝土防水板加3厚APF自粘防水卷材。
外装修
外墙保温、涂料、外墙石材
内装修
墙面抹灰、公共部分的栏杆、扶手、墙顶地施工
地面
水泥砂浆地面、陶瓷防滑地砖地面
楼面
陶瓷防滑地砖地面
门窗
防火门、断桥铝合金中空玻璃节能门窗
节能
外墙:200厚钢筋混凝土墙和陶粒空心砌块,70厚聚苯板;
屋面:70厚挤塑聚苯板;
底面接触室外空气的楼板:下部贴100厚挤塑聚苯板。
外檐门窗:采用铝合金中空玻璃窗,空气层12㎜;
屋面工程
屋面为二级防水设计,选用3厚APF自粘防水卷材和1.5厚粘霸400自粘卷材。
1.3工程结构设计概况
工程结构设计概况一览表
基础形式
筏板基础、桩基础+防水板、柱下交叉梁基础+防水板
结构形式
剪力墙结构
抗震设防类别
丙类
抗震等级
剪力墙三级、框架二级
结构安全等级
建筑结构二级
地基基础设计等级
二级
抗震措施考虑值
8度
钢筋等级
HPB235,HRB335,HRB400
钢材
Q235－B钢板、热轧普通型钢
吊钩及吊环
HPB235,不得采用冷加工钢筋
焊条
HPB235焊接采用E43××焊条、HRB335焊接采用E50××型焊条、HRB400焊接采用E55××型焊条
混凝土保护层厚度
底板20mm、迎水面40mm;底板梁25㎜、迎水面40;地下室外墙20mm、迎水面35mm;地下室柱30mm、迎水面35mm;地上部分同规范。其它未注明的保护层厚度详见结-1,结构设计总说明。
混凝土强度
等级
垫层: C20;
基础底板、地基梁、外墙:C40S6;
±0.00以下内墙、柱:C40,迎水面抗渗等级为S6;
±0.00以上内墙、柱、梁: C30;
板:首层C30;
楼梯:C30;
构造柱、圈梁、过梁:C25。
砌体结构
维护墙和填充墙采用强度等级MU7.5陶粒空心砌块,容重不得超过7.5KN/m3。砂浆强度等级为Mb5。
主要结构截面尺寸
剪力墙厚度:200
现浇连梁:400×650、200×400、200×300、200×500
楼板:110

1.4 工程实施相关单位
建设单位:天津翠金湖房地产开发有限公司
设计单位:北京京澳凯芬斯设计有限公司
勘察单位:天津市勘察院
监理单位:京兴国际工程管理公司
施工单位:北京六建集团有限责任公司(三号地二、三期)
2 监理的主要依据
2.1 建设工程监理合同
2.2 建设工程施工合同
2.3 业主提供的设计图纸及有关资料
2.4 监理规划
2.5 国家、地方及行业相关法律、法规、法令及规范、标准、图集等

序号
规范/标准代码
规范/标准名称
1
GB50319-
建设工程监理规范
2
GB50021-
岩土工程勘察规范
3
GB50202-
建筑地基基础工程施工质量验收规范
4
GB50108-
地下工程防水技术规范
5
GB50208-
地下防水工程质量验收规范
6
GB50204-
混凝土结构工程施工质量验收规范
7
JGJ18-
钢筋焊接及验收规程
8
JGJ107-
钢筋机械连接通用技术规程
9
GB50300-
建筑工程施工质量验收统一标准
10
GB50411-
建筑节能工程施工质量验收规范
11
DB 29-126-
天津市民用建筑节能工程质量验收规程
12
DB29-131-
<天津市建设工程监理规程>
13

工程建设标准强制性条文(房屋建筑部分)
3 工程的特点、难点
3.1 施工的特殊要求
别墅工程建筑物小,异形墙板较多,标高变化频繁,无形之中加大施工难度。一方面各工序花时间较多,另一方面容易出错,因此施工放样、施工预控特别重要。在施工中要特别留意施工顺序,必要的间歇、养护时间。
3.2 工程协调
由于别墅一般占地面积较大,单体工程较多,各地块、各专业、各工序穿插施工,外部空间小等特点,加之甲供材料、甲指分包较多,工程协调就显得尤为重要,协调不到位,势必影响工程质量问题。
3.3 季节性施工
由于本项目规模较大,工期较长,势必经历冬季、雨季施工。特别本项目一号地二期工程,主体结构施工跨越整个冬季,故季节性施工的质量控制控制措施,质量保证措施尤为重要。
4 土方分项工程监理实施细则
4.1 场地平整
4.1.1 平整施工场地:
按设计或施工要求范围和标高平整场地,凡在施工区域内的软弱土层、垃圾、树根、草皮全部挖除并进行妥善处理。平整场地的表面坡度应符合设计要求,如设计无要求时,排水沟方向的坡度不应小于2‰。平整后的场地表面应逐点检查。检查点为每1OO～400m2取1点,但不应少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点。
4.1.2 修建临时设施及道路:
据土方和施工力量等安排修建简易的临时性生产和生活设施。同时敷设现场供水、供电、管线路,并进行试水、试电。修筑施工场地内机械运行的道路。
4.2 施工测量放线
4.2.1 做好施工测量放线前的准备工作:
阅读与校对图纸,审核施工单位上报的校核仪器及测量用具的有效期。
测量验线工作的基本准则:
1.验线的依据要原始、正确、有效:
1） 建筑用地钉桩通知单人员签字是否齐全;
2） 是否加盖了公章;
3） 资料是否完整;
4） 建设单位与承包单位的交桩记录各方签字是否齐全、是否加盖了公章及资料是否完整。
2.测量人员及设备:
1） 测量人员是否具有上岗证,且上岗证是否进行了年检;
2） 测量设备的精度是否符合要求,检定、校正证书是否齐全、有效;
3） 在场地平面控制测量中,宜使用测距精度不低于±(3mm＋2×10-6×D)、测角精度不低于±5''级的全站仪或测距仪(D为测距,以mm为单位)。在场地标高测量中,宜使用精度不低于S3的自动安平水准仪。
3.验线要独立进行,复验平差后精度必须合格。
4.2.3 验线的主要部位有:
1.原始桩位与定位条件。
2.主轴线及其控制桩(引桩)。
3.原始水准点、引测标高点和±0.000标高线。
4.测量记录应做到正确、完整。
5.计算工作中的依据必须准确、方法必须科学、应严谨有序、步步校核。
4.3 报验与验线
4.3.1 施工单位应根据”施工组织设计<方案>报审表”的要求向监理部报送<施工测量放线施工方案>,监理部审批认可后,方可按该方案进行施工。
4.3.2 场地平面控制网和建筑物主轴线,应根据复核后的建筑红线桩或城市测量控制点准确定位测量,并应作好桩位保护。
4.3.3 由±0.000水平线向下或向上测量高差时,要注意控制各层的标高,防止偏差积累使建筑物总高度偏差超限。
4.3.4 平面控制桩和水准控制点应采取可靠的保护措施,定期复测和检查,以保证桩位及标高的正确性。
4.4 基槽开挖与回填
4.4.1 施工准备
1.定位放线完成后,应报监理单位验收,验收合格后方可土方施工。
2.应做好施工场地内临时排水系统的总体规划,临时性排水设施应尽量与永久性排水设施相结合。
3.土方工程施工前应进行挖、填方的平衡计算,综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等,做好土方平衡调配,减少重复挖运。
4.4.2 挖土方:
1. 土方开挖前应检查定位放线、排水和降低地下水位系统,合理安排土方运输车的行走路线及弃土场。
2. 施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。
3.当用机械进行土方作业时,严禁边壁出现超挖或造成边壁土体松动。基坑的边壁宜采用小型机具或铲锹进行切削清坡,以保证边坡平整并符合设计规定的坡度。
4.对土方开挖后不稳定或欠稳定的边坡,应根据边坡的地质特征和可能发生的破坏等情况,采取相应支护作法施工,严禁无序大开挖作业。
5.基坑开挖过程中,应采取措施防止碰撞桩头和扰动基底原状土。
6.发生异常情况时,应立即停止挖土,并立即查清原因和采取措施后,方能继续挖土。
7.机械开挖至槽底时,应预留300mm厚原状土待人工清槽,人工清槽至设计标高后应由建设单位立即组织勘察、设计、监理、施工单位验槽并浇筑混凝土垫层。
8.土方开挖工程质量检验标准
项 目
序号
内容
允许偏差或允许值
检验方法
主控项 目
1
标高
-50mm
水准仪
2
长度、宽度(由设计中心线向两边量)
+200mm
-50mm
经纬仪,用钢尺量
3
边坡
设计要求
观察、坡度尺
一般项 目
1
表面平整度
20mm
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
9.注意事项:
1)基础开挖应尽量避开雨季进行;
2)夜间施工时,应合理安排施工项目,防止基底超挖,施工现场应根据需要安排照明设施,在危险地段应设置明显标志;
3)施工中如发现有文物或古墓等,应妥善保护,并立即报请当地有关部门处理后,方可继续施工;
4.4.3土方回填:
1.填土前,应对填方基底和已完成的隐蔽工程进行检查和中间验收合格。
2.土方回填前应清除基底的垃圾等杂物,抽除坑穴积水、淤泥,验收基底标高。
3.对填方土料应按设计要求验收后方可填入。
4.填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。如无试验依据,应符合下表规定:
压实机具
分层厚度(mm)
每层压实遍数
平碾
250～300
6～8
振动压实机
250～350
3～4
柴油打夯机
200～250
3～4
人工打夯
＜200
3～4

5.应分层分段回填,每层接缝处应做成斜坡,辗迹更迭0.5m-1m,上下层接缝应错开不小于1m。
6.施工方在回填前应依据试验要求绘制回填土取样平面示意图并报监理,在施工中严格按此图及相关规范要求进行取样试验工作。
7.当挖方或填方施工完毕,施工单位应进行自检,自检合格后,应按要求填写”分项/分部工程施工报验表”报送监理签认,合格后方可进行下道工序施工。
8.回填土工程质量检验标准
项
序
项目
允许偏差或允许值
检验方法
柱基基坑基槽
挖方场地平整
管沟
地(路)面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实
系数
设计要求
按规定方法
一般项目
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
用靠尺或水准仪
4.5 土方工程通病及治理
4.5.1挖方边坡塌方
1.现象:在挖方过程中或挖方后边坡局部或大面积塌方,使地基土受到扰 动,承载力降低,严重的会影响建筑物的安全。
2.治理:
1)对沟槽塌方,应清除塌方后作临时性支护措施;
2)坡脚被动区临时压重;
3)做好临时排水、封面处理;
4)对支护结构临时加固;
5)对险情段加强监测;
6)尽快向勘察和设计等单位反馈信息,开展勘察和设计资料复审,按施工的现状工况验算。
4.5.2回填土密实度达不到要求:
　　　1.现象:回填土经夯实或辗压后,其密实度达不到设计要求,在荷载作用下变形增大,强度和稳定性下降。
2.治理:
1)不合要求的土料挖出换土,或者掺入石灰、碎石等夯实加固;
2)因含水量过大而达不到密实度的土层,可采用翻松晾晒、风干,或均匀掺入干土等吸水材料,重新夯实;
3)因含水量小可增加夯实遍数。
4.5.3基坑泡水
1.现象:基坑开挖后,地基土被水浸泡。
2.治理:
1)被水淹泡的基坑,应采取措施,将水引走排净;
2)设置截水沟,防止水刷边坡;
3)已被水浸泡扰动的土,采取排水晾晒后夯实,或抛填碎石、小块石夯实;或挖出淤泥加深基础。
4.5.4边坡超挖
1.现象:边坡界面不平,出现较大凹挖,边坡较大。
2.治理:对局部超挖,可采用块石填砌(浆砌)或用3:7灰土夯补。与原土坡接触部位应做成台阶接搓。
4.5.5回填土挤动基础墙体
1.现象:夯实基础墙面两侧填方或用推土机送土,造成基础墙体裂缝、破裂,轴线偏移,严重的影响结构受力性能。
2.治理:应会同设计单位,根据具体情况,采用压浆、加围套等加固措施,或将损坏部位返工。
4.5.6房心回填土沉陷
1. 现象:房心回填土局部或大片下沉,造成地坪面鼓、开裂甚至塌陷。
2. 治理:如地坪面层尚未破坏,可填入碎石,用灰浆泵压入水泥砂浆填灌密实;若面层已破坏,则视面积大小和损坏情况,采取局部或全部返工。局部处理可用锤将空鼓部位打去,填灰土或粘土、碎石混合物,再做面层。
5 钢筋分项工程监理实施细则
5.1 原材料的质量控制
5.1.1 钢筋的质量要求
1.钢筋的外观质量要求如下:
钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈。
表面无裂缝、结疤、折叠,如有凸块不得超过横肋的高度,其它缺陷的高度和深度不得大于所在部位尺寸的允许偏差。
2.钢筋进场后施工单位应检查钢筋标牌、炉号、厂家及出厂质量合格证、试验报告,钢材如无出厂合格证原件,有抄件或原件复印件亦可,但抄件或原件复印件上要注明原件存放单位,抄件人和抄件、复印件单位签字盖章。
3.按规定要求在施工现场取样进行复试,监理随机抽样试验,施工单位按(工程材料材料/设备/构配件报审表)填报钢筋进厂报表。对有抗震设防要求的框架结构,其纵向受力钢筋的强度应满足设计要求;当设计无具体要求时,对一、二级抗震等级,检验所得的强度实测值应符合下列规定:
1） 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;
2） 钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
4.有下列三种情况之一者,必须做化学成分分析试验:
1)无出厂证明书或钢筋号不正确;
2)使用进口钢筋;
3)在加工过程中发生脆断,焊接性能不良和材料机械性能显著不正常。
5.试验不合格的钢筋,不能用于工程上,及时报告有关上级并记录在案。
5.1.2 焊条及焊剂的质量要求
1.药皮应无裂缝、气孔、凹凸不平等缺陷,并不得有肉眼看得出的偏差度。
2.焊接过程中,电弧应燃烧稳定,药皮熔化均匀,无成块脱落现象。
3.焊条必须根据焊条说明书的要求烘干才能使用。
4.各种焊接材料应分类存放,妥善管理;应采取防止锈蚀、受潮变质的措施。
5.当采用低氢型碱性焊条时,应按使用说明书的要求烘焙,且宜放入保温筒内保温使用;酸性焊条宜在运输或存放中受潮,使用前亦应烘焙后方可使用。
5.1.3 滚轧直螺纹连接套筒及锁母
1.接头连接件的屈服承载力和抗拉承载力的标准值应不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。
2.根据抗拉强度以及高应力和大变形条件下重复抗压性能的差异,接头分为下列三个等级:
1） Ⅰ级:接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值,并具有高延性及重复抗拉压性能;
2） Ⅱ级:接头抗拉强度不小于被连接钢筋抗拉强度标准值,并具有高延性及重复抗压性能;
3） Ⅲ级:接头抗拉强度不小于被连接钢筋屈服强度标准值的1.35倍,并具有一定的延性及重复抗压性能。
连接套筒及锁母宜选用45号优质碳素结构钢或其它经形式检验确认符合要求的钢材。供货单位应提供质量保证书,并应符合有关钢材的现行国家标准及JGJ107的有关规定。
2. 连接套筒应按照产品设计图纸要求制造,重要尺寸(外径、长度)及螺纹牙型、精度应经检验。
3.连接套筒尺寸应满足产品设计要求。钢筋连接套筒内螺纹尺寸宜按GB/T196确定;螺纹中径公差宜满足GB/T197中6H级精度规定的要求。
4. 连接套筒装箱前套筒应有保护端盖,套筒内不得混入杂物。
5. 连接套筒及锁母的出厂检验:
1)外观质量:螺纹牙型应饱满,连接套筒表面不得有裂纹,表面及内螺纹不得有严重的锈蚀及其它肉眼可见的缺陷;
2)内螺纹尺寸的检验:用专用的螺纹塞规检验,其塞通规应能顺利旋入,塞止规旋入长度不得超过3P;
3)连接套筒或锁母的外观质量检验应逐个进行;
4)连接套筒或锁母的内螺纹尺寸检验按连续生产的套筒或锁母每500个为一个检验批,每批按10%随机抽查,不足500个也按一个检验批计算;
5) 连接套筒或锁母的抽查合格率应不小于95%。当抽检合格率小于95%时,应另抽取同样数量的产品重新检验。当两次检验的总合格率不小于95%时,该批产品合格。若合格率仍小于95%,应对该批产品进行逐个检验,合格者方可使用。
6. 连接套筒上应标明生产厂家标志。连接套筒的保护盖上应标志被连接钢筋的规格。
7. 连接套筒及锁母出厂时应有包装。包装上应标明产品的名称、规格、型号、数量、制造日期、产品批号、生产厂家。包装内必须附有产品合格证。产品合格证应包括以下内容:型号、规格;适用钢筋的品种;连接接头的性能等级;产品批号;检验日期;质检合格签章;厂家名称、地址、电话;当有特殊要求时应标明相应的检验内容及指标。
8. 连接套筒及锁母在运输过程中应妥善保护,避免雨淋、沾污、遭受机械损伤。
9. 连接套筒及锁母的进场检验:
1)外观质量:螺纹牙型应饱满,连接套筒表面不得有裂纹,表面及内螺纹不得有严重的锈蚀及其它肉眼可见的缺陷;
2)内螺纹尺寸的检验:用专用的螺纹塞规检验,其塞通规应能顺利旋入,塞止规旋入长度不得超过3P。
5.2 钢筋工程施工中的质量控制
5.2.1 钢筋加工
1.受力钢筋的弯钩和弯折应符合下列规定:
1） HPB235级钢筋末端应作180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍;
2） 当设计要求钢筋末端需作135°弯钩时,HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;
3） 钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍。
检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法:钢尺检查。
2.除焊接封闭环式箍筋外,箍筋的末端应作弯钩,弯钩形式应符合设计要求;当设计无具体要求时,应符合下列规定:
1） 箍筋弯钩的弯弧内直径除应满足本文5.2.1条第1款的规定外,尚应不小于受力钢筋直径;
2） 箍筋弯钩的弯折角度:对一般结构,不应小于90°;对有抗震等要求的结构,应为135°;
3） 箍筋弯后平直部分长度:对一般结构,不宜小于箍筋直径的5倍;对有抗震等要求的结构,不应小于箍筋直径的10倍。
检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法:钢尺检查。
3.钢筋调直宜采用机械方法,也可采用冷拉方法。当采用冷拉方法调直钢筋时,HPB235级钢筋的冷拉率不宜大于4%,HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。
检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法:钢尺检查。
4.钢筋加工的形状、尺寸应符合设计要求,其偏差应符合下表的规定:

项目
允许偏差(mm)
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法:钢尺检查。
5.丝头加工
1） 钢筋下料时不宜用热加工方法切断;钢筋端面宜平整并与钢筋轴线垂直;不得有马蹄形或扭曲;钢筋端部不得有弯曲;出现弯曲后应调直;
2） 丝头有效螺纹长度应满足要求;
3） 丝头加工时应使用水性润滑液,不得使用油性润滑液;
4） 丝头中径、牙型角及丝头的有效螺纹长度应符合要求;丝头螺纹尺寸宜按GB/T196确定;有效螺纹中径尺寸公差宜满足GB/T197中6f级精度规定的要求;
5） 丝头有效螺纹中径的圆柱度(每个螺纹的中径)误差不得超过0.2mm;
6） 丝头加工的检验:
(1)外观检验:丝头表面不得有影响接头性能的损坏及锈蚀;
(2)外形质量:丝头有效螺纹数量不得少于设计规定;牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长;标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度,且允许误差为+2P;其它连接形式应符合产品设计要求;
(3)丝头尺寸的检验:用专用的螺纹环规检验,其环通规应能顺利的旋入,环止规旋入长度不得超过3P。
7） 加工的丝头应逐个进行自检,不合格的丝头应切去重新加工;
8） 自检合格的丝头,应由现场质检员随机抽样进行检验。以一个工作班加工的丝头为一个批,随机抽查10%,且不少于10个;。
9） 现场丝头的抽查合格率不应小于95%。当抽检合格率小于95%时,应另抽取同样数量的丝头重新检验。当两次检验的总合格率不小于95时,该批产品合格。若合格率仍小于95%时,则应对全部丝头进行逐个检验,合格者方可使用;
10） 丝头加工完毕经检验合格后,应立即带上丝头保护帽或拧上连接套筒,防止装卸钢筋时损坏丝头。丝头应按规格分类码放整齐。雨季或长期码放情况下,应对丝头采取防锈措施。丝头在运输过程中应妥善保护,避免雨淋、沾污、遭受机械损伤。
5.2.2 钢筋连接
1. 钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
2 .当受力钢筋采用机械连接接头或焊接接头时,设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内,纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:
1） 受拉区不宜大于50%;
2） 接头不宜设置在有抗震设防要求的梁端、柱端的箍筋加密区;当无法避开时,对等强度高质量机械连接接头,不应大于50%;
3） 直接承受动力荷载的结构构件中,不宜采用焊接接头;当采用机械连接接头时,不应大于50%。
3 .同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径,且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3 L(L为搭接长度),凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内,纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内,纵向受拉钢筋搭接接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:
1） 对梁类、板类及墙类构件,不宜大于25%;
2） 对柱类构件,不宜大于50%;
3） 当工程中确有必要增大接头面积百分率时,对梁类构件,不应大于50％;对其它构件,可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度应符合GB50204及有关图集的规定。
4.在梁、柱类构件的纵向受力钢筋搭接长度范围内,应按设计要求配置箍筋。当设计无具体要求时,应符合下列规定:
1） 箍筋直径不应小于搭接钢筋较大直径的0.25倍;
2） 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm;
3） 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的1O倍,且不应大于200mm;
4） 当柱中纵向受力钢筋直径大于25mm时,应在搭接接头两个端面外10Omm范围内各设置两个箍筋,其间距宜为50mm。
5. 受拉钢筋绑扎接头的搭接长度规定(如设计另行注明,应以设计为准):
当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时,其最小搭接长度应符合下表的规定:
钢筋类型
混凝土强度等级
C15
C20-C25
C30-C35
≥C40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋
HRB335级
55d
45d
35d
30d
HRB400级、RRB400级
-
55d
40d
35d
注:①两根直径不同钢筋的搭接长度,以较细钢筋的直径计算。
②当纵向受拉钢筋搭接接头面积率大于25%,但不大于50%时,其最小搭接长度应按上表的数值乘以1.2取用;当接头面积百分率大于50%时,应按上表的数值乘以系数1.35取用。
③当符合下列条件时,纵向受拉钢筋的最小搭接长度根据上表及以上条款确定后,按下列规定进行修正:
A.当带肋钢筋的直径大于25mm时,其最小搭接长度应按相应数值乘以1.1取用;
B.对末端采用机械锚固措施的带肋钢筋,其最小搭接长度可按相应数值乘以0.7取用;
C.当带肋钢筋的混凝土保护层厚度大于搭接钢筋直径的3倍且配有箍筋时,其最小搭接长度可按相应数值乘以0.8取用;
D.对有抗震设防要求的结构构件,其受力钢筋的最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15采用;对三级抗震等级应按相应数值乘以系数1.05采用;
E.纵向受压钢筋搭接时,其最小搭接长度应根据以上条款确定后,乘以0.7取用。在任何情况下,受压钢筋的搭接长度不应小于200mm;
F.在任何情况下,受拉钢筋的搭接长度不应小于300mm。
6.钢筋焊接
本工程HPB235钢筋焊接采用E4316焊条,HRB335、HRB400级钢筋采用E5016焊条。
1） 从事钢筋焊接施工的焊工必须持有焊工考试合格证书,才能上岗操作;
2） 在工程开工正式焊接之前,参与该项施焊的焊工应进行现场条件下的焊接工艺试验,并经试验合格后,方可正式生产。试验结果应符合质量检验与验收时的要求;
3） 钢筋焊接施工之前,应清除钢筋与电极接触表面上的锈斑、油污、杂物等;钢筋端部当有弯折、扭曲时,应予以矫直或切除;
4） 带肋钢筋进行焊接时,宜将纵肋对纵肋安放和焊接;
5） 在环境温度低于-5℃条件下施焊时,焊接工艺应符合下列要求:
（1） 电弧焊时,宜增大焊接电流,减低焊接速度;
（2） 电弧帮条焊或搭接焊时,第一层焊缝应从中间引弧,向两端施焊;以后各层控温施焊,层间温度控制在150-300℃之间。多层施焊时,可采用回火焊道施焊;
（3） 当环境温度低于-20℃时,不宜进行各种焊接。
6） 雨天、雪天不宜在现场进行施焊;必须施焊时,应采取有效遮蔽措施。焊后冷却接头不得碰到冰雪;
7） 电弧焊接头的质量检验,应分批进行外观检查和力学性能检验,并应按下列规定作为一个检验批:
（1） 在现浇混凝土结构中,应以300个同牌号钢筋、同型式接头作为一批。每批随机切取3个接头,做拉伸试验;
（2） 钢筋与钢板电弧搭接焊接头可只进行外观检查;
（3） 在同一批中若有不同直径的钢筋焊接接头,应在最大直径钢筋接头中切取3个试件。
8） 电弧焊接头外观检查结果,应符合下列要求:
（1） 焊缝表面应平整,不得有凹陷或焊瘤;
（2） 焊缝接头区域不得有肉眼可见的裂纹;
（3） 咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差应符合下表规定:

名称
单位
接头形式
帮条焊
搭接焊或钢筋与钢板搭接焊
坡口焊窄间隙焊镕漕帮条焊
棒体沿接头中心线的纵向偏移
mm
0.3d
-
-
接头处弯折角
°
3
3
3
接头处钢筋轴线的位移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d
0
+0.05d
0
-
焊缝宽度
mm
+0.1d
0
+0.1d
0
-
焊缝长度
mm
-0.3d
-0.3d
-
横向咬边深度
mm
0.5
0.5
-0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
-
面积
mm2
6
6
-
全部焊缝表面上的气孔及夹渣
数量
个
-
-
2
面积
mm2
-
-
6
注:d为钢筋直径(mm)
9） 搭接焊时,宜采用双面焊。当不能进行双面焊时,方可采用单面焊。搭接焊时,焊接端钢筋应预弯,并应使两钢筋的轴线在同一直线上。
7.机械连接
1） 接头连接件的屈服承载力和抗拉承载力的标准值不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍;
2） 根据抗拉强度以及高应力和大变形条件下重复抗压性能的差异,接头应分为下列三个等级:
Ⅰ级:接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值,并具有高延性及重复抗压性能。
Ⅱ级:接头抗拉强度不小于被连接钢筋抗拉强度标准值,并具有高延性及重复抗压性能。
Ⅲ级:接头抗拉强度不小于被连接钢筋屈服强度标准值的1.35倍,并具有一定的延性及重复抗压性能。
3） 接头等级的选定应符合下列规定:
(1)混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位,应采用Ⅰ级或Ⅱ级接头;
(2)混凝土结构中钢筋应力较高但对接头延性要求不高的部位,可采用Ⅲ级接头。
4） 钢筋连接件的混凝土保护层厚度宜符合现行国家标准<混凝土设计规范>GB50010中受力钢筋混凝土保护层最小厚度的规定,且不得小于15mm。连接件之间的横向静距不宜小于25mm;
5） 结构构件中纵向受力钢筋的接头宜相互错开,钢筋机械连接的连接区段长度应按35d计算(d为被连接钢筋中的较大直径)。在同一连接区段内接头的受力钢筋截面面积占受力钢筋总截面面积的百分率,应符合下列规定:
(1)接头宜设置在结构构件受拉钢筋应力较小部位,当需要在高应力部位设置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%;Ⅱ级接头的接头百分率不应大于50%;Ⅰ级接头的接头百分率可不受限制;
(2) 接头宜避开有抗震设防要求的框架的梁端、柱
