智能车牌识别停车场管理收费系统软件操作说明书模板.docx

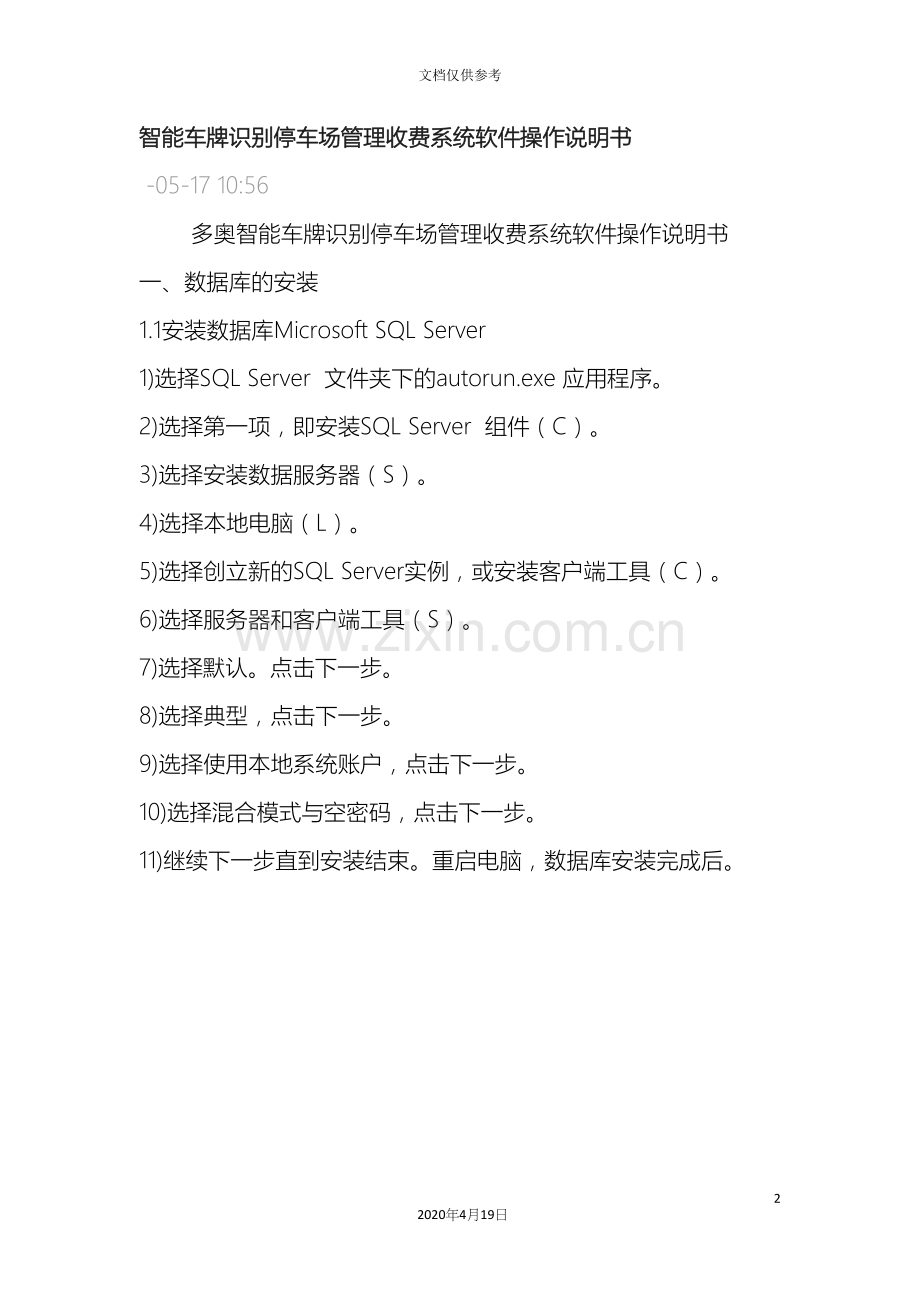

智能车牌识别停车场管理收费系统软件操作说明书292020年4月19日文档仅供参考智能车牌识别停车场管理收费系统软件操作说明书 -05-17 10:56多奥智能车牌识别停车场管理收费系统软件操作说明书一、数据库的安装1.1安装数据库Microsoft SQL Server 1)选择SQL Server 文件夹下的autorun.exe 应用程序。2)选择第一项，即安装SQL Server 组件（C）。3)选择安装数据服务器（S）。4)选择本地电脑（L）。5)选择创立新的SQL Server实例，或安装客户端工具（C）。6)选择服务器和客户端工具（S）。7)选择默认。点击下一步。8)选择典型，点击下一步。9)选择使用本地系统账户，点击下一步。10)选择混合模式与空密码，点击下一步。11)继续下一步直到安装结束。重启电脑，数据库安装完成后。二、停车场软件的安装2.1安装停车场软件1)打开光盘，运行Set_Up.EXE，根据提示安装完成后出现。2)选择“创立本地数据库”，点击“执行选择”后出现连接数据库的界面，3)点击“连接数据库”后，创立数据库、备份数据库、还原数据库的按钮会显示出来。4)点击“创立数据库”，创立数据库成功后，退出。再选择“安装加密狗”5)点击“执行选择”，出现SoftDog Windows驱动安装和卸载程序界面6)勾选“USB狗驱动”点击“安装”，安装成功后，退出。加密狗驱动安装完成。三、停车场软件操作3.1软件的登陆1)运行软件的安装包，安装好软件。2)创立好数据库后，点击 图标打开软件3)出现智能停车场管理系统登录窗口，如图示2，输入用户编号101，点击三次回车，进入软件操作界面。或者输入用户编号101后，直接点击“确定”按钮进入软件操作界面3.2系统基础参数设置1)打开系统设置中的系统基础参数设置进入系统基础参数设置界面，2)包月车续费设置可选择“不能够手动修改有效期”和“能够手动修改有效期”此选择影响到以后发放月卡时，有效期可否进行手动更改，默认选择“不能够手动修改有效期”3)出口小票打印设置，当使用打印机的时候需设定此项，建议使用8厘米类型打印机。默认是“不打印”。4)系统总车位设置，需根据现场情况设定好总车位数，默认是200。5)包月车开始报有效期剩余天数如图示10，指当包月车剩余只有设定的天数时语音会有相对应的提示“此卡有限期还有？天”。6)临时卡入口手动放行可选择“启用”或者“不启用”，启用时入口临时车进来需点击“手动开闸”按钮 才会放行进来。默认“不启用”7)出口0元自动放行可选择“放行”或者“不放行”， 如图示12，选择“放行”时，出口产生是0元收费，可自动放行。如选择“不放行”，出口需点击开始监控界面里的“收费放行”按钮 。默认“不启用”。8)临时车最大在场天数指临时车在场的最大时间限额，当超出这个时间后在场记录将自动清除。9)同车牌进出延时指同个车牌在经过入口和出口的间隔时间，如在设定时间内进出将会提示进出延时。10)同车牌同向延时指同个车牌在输出一次识别结果，如还在识别区域，经过设定延时后还会再次输出一次结果。11)一位多车指一个车位里登记有多辆车的时候，第一辆进去的可按月车计算，如这辆车还在场，则该车位里登记的其它车辆，可选择不让后面的进或者后面的收费。默认“不启用”12)中央收费实际出口值守情况指当使用中央收费功能的时候，如出口无人值守，产生费用的时候需到中央岗亭进行收费，如有人值守可在岗亭进行收费。如图示17，默认“选择情况”相当不启用中央收费。13)临时车反潜回可选择启用或者不启用。启用指临时车辆禁止重复进入。14)固定车反潜回可选择启用或者不启用。启用指固定车辆禁止重复进入。15)图片保存目录的设定先提前在电脑里设定一个文件夹作为图片保存路径，如在F盘里设定好了停车场进出图片 这个文件夹然后点击“图片保存目录”下的浏览按钮 如图示21，选择F盘下的“pic”文件夹如，点击OK按钮，此时图片保存目录生成 。LED选择设置，先确定显示屏使用的是单行还是双行的，然后单击“进出显示设置”按钮 ，可进行广告语下载界面。（注前提需设定好下位机然后选择相对应的出入口进行下载）1广告语内容可自由填写，默认是“一车一杆，减速慢行，欢迎使用” 。2入口显示剩余车位勾选代表启用3医院使用勾选代表启用，此时入口语音会报读“您好”。车场类型一般分为标准和医院两种。4出口临时车显示停车时间勾选代表启用，指出口显示完车牌后紧接着显示停车时间和请交费？元，不勾选显示完车牌后直接显示请交费？元。16)系统基础参数设定完成后如图示253.3下位机设置1)打开系统设置中的下位机设置。进入下位机设置界面。2)网络摄像机IP的提取和设置点击右上角的“网络摄像机提取和设置”按钮 ，此时会出现一个新的界面，点击“开始”即可扫描出与电脑所在网一局域网上的网络摄像机IP如图示3(注：最好入口和出口分别插入网络上提取和设置IP，以便于区分出入口摄像机)。选中扫描出的摄像机IP，然后点击“网络参数”进入摄像机IP设置界面。设备IP需设置成与电脑同网段的IP地址，且不能与局域网内的IP地址重复。如图示5电脑IP地址是192.168.1.100子网饮掩码255.255.255.0网关是192.168.1.1，摄像机也需设置成192.168.1.？的IP，“？”能够是2到255，不能是192.168.1.100，因为电脑的是192.168.1.100已被占用，以入口主网络摄像机IP192.168.1.48为例。修改完成如。以入口控制器192.168.1.48为例（出口同理）1、车道名称可自定义。2、主拍照视频入口一般选择“视频一”，出口一般选择“视频二”（两台摄像机的情况）。3、控制器IP需填写相对应的出入口摄像机，以入口为例，之前提取入口摄像机IP是“192.168.1.48”，此时需将192.168.1.48填写进去。4、包月车道：启用。月卡车辆能够正常进出。反之不启用，此类型车辆不能进出。5、临时车道：启用。临时车辆能够正常进出。反之不启用，此类型车辆不能进出。6、出入口选择用于区分入口出口控制器选择。“入口”为例。此时选择的是“入口”。设置完成后点击保存按钮 ，此时左边框会自动生成相对应的下位机如图示21。出口同理设置完成后也会相应的生成下位机，（注明：全部设定完成后控制器需断电重启，软件也需重启一遍）。3.4设置与本机相连的下位机1)打开系统设置中的电脑（PC）连接下位机设置进入电脑（PC）连接下位机设置界面2)选择本电脑（PC）连接的下位机，打上勾点击确定，设定完成如图示3.5收费方式设置1)打开系统设置中的收费方式设置如进入收费方式设置界面，里面有各种车型的临时和包月收费设定。（注：假如有免费停车时间，则单次最少收费需填写0元）2)设定好收费方式后点击保存按钮，收费方式设定完成，（注：用户可根据自己需求进行设定）。3.6包月车发行1)打开系统设置中的包月车辆信息设置及收费进入包月车辆信息设置及收费界面2)点击增加按钮 ，填写完相对应信息，选择好通行权限后，点击 ，此时系统资料会生成填写的包月车信息，标记1（注：系统基础参数设置里开启了一位多车功能，则车位信息需填写。如一家有一个车位三辆车，录入的车主姓名相同，车牌号不同，车位信息需填写一样）。3)点击车主信息，选择收费类型进行续费，点击保存。此时会弹出提示框，点击确定按钮。确定完成后软件会有相对应的“保存成功”提示如。4)点击OK，此时包月车续费成功。续费完成后有效期会自动变更，（注：系统基础参数设置里，包月车续费选择了能够手动修改有效期，则在续费的时候应收金额、实收金额和收费后日期能够手动进行更改如。3.7进入监控操作1)全部设置完成后点击开始监控按钮进入软件监控界面，进行实时监控注：1对于识别不清晰的车牌，用户能够点击车牌号码区域，输人正确的车牌点击模拟确定按钮让其进出。2对于无牌车入场，用户能够直接点击无牌车进按钮 。此时入口信息里会有相对应的入场信息记录出场的,时候，需点击出口监控画面下的无牌车查询按钮 ，进入无牌车查询报表，找到相对应车辆双击，车牌号码里会有相对应的信息 ，点击模拟确定按钮 ，此时会弹出无牌车的收费画面，同时出口信息里会有相对应的收费信息。点击收费放行按钮，可确认放行。点击取消放行按钮，可取消此次放行操作。3查看网络连接状态按钮 ，能够查看当前连接的下位机状态。以便于判断下位机是否连接成功。注：关闸：能够执行关闭道闸操作。校对时间：能够校对连接控制器的时间与电脑同步。开启车队模式/关闭车队模式：能够打开/关闭主板上车队模式功能。调音量/调亮度：能够控制显示的音量/亮度。4查看对比图片按钮 能够查看上次出场车辆的对比图片5对于在场的车辆，用户能够点击场内车辆查询按钮 进行查询。能够调取出场内车辆一览报表。6如果用户开启了一位多车功能，能够点击一位多车证明查询按钮 ，查询其在场和进出情况。7对于场内车辆的确认，能够点击场内车辆确认按钮 进行确认。8对于在场车辆，如果想取消其在场状态，能够点击场内车辆取消按钮 ，打开其报表，选择想要取消的车辆，点击取消在场按钮即可。9点击包月车辆信息设置按钮 ，能够调取出月卡发卡界面能够进行发卡续费操作。10点击 按钮能够进行当前操作员的交班。11点击退出监控按钮 能够退出其监控界面，返回到软件主界面。四、报表查询1)系统日志：用于查询账户进行了哪些系统操作。日期范围：可定义时间段进行查询。过滤：可按条件进行查询。2)包月车有效期报表：用于查询数据库里所注册的包月车辆的有效日期。查询框里能够输入姓名、车牌、电话其中的某项进行查询。3)包月车过期查询：能够查询过期的包月车辆查询框里能够输入姓名、车牌、电话其中的某项进行查询。4)包月车收费查询：能够查询数据库中包月车辆的收费情况。5)进出记录收费查询：能够查询车辆的进出收费情况当点击某条记录时，可调取出相对应的图片和进出时间。6)进出记录收费查询-特殊车：如软件里设定了特殊车辆，能够查询相对应的进出收费记录。7)操作员交班报表：能够选择开始日期和结束日期，查询这时间段的操作员交班报表记录。8)手动开闸查询：能够查询手动点击开闸记录的信息。9)场内车辆预览：能够查询在场的车辆信息。10)场内车辆一览表取消在场：能够取消在场车辆的的状态。选择某条在场信息，点击取消在场按钮即可取消。11)场内车辆临时车辆确认车牌：针对于在场的临时车能够进行确认操作12)一位多车证明查询：当软件开启了一位多车功能，对于注册其功能的车辆，能够查询其进出记录和在场信息。五、其它功能设置5.1用户及权限设置打开系统设置中的用户及权限设置进入用户及权限设置界面，经过该功能，系统管理员能够增加其它的用户，并为该用户分配相应的权限。点击添加按钮 ，输入名字点击保存，然后勾选权限后点击保存权限按钮，则新账户设定成功，如需附加上新账号照片，以便于在监控里看到对应操作员的照片，能够点击导入照片按钮，找到对应照片后导入保存。删除：选择需要删除的账户，点击删除按钮即可。修改：选择需要修改的账户，点击修改按钮，可进行修改操作，修改完成后点击保存即可。查询图片：能够查询相对应账户照片。删除图片：能够删除相对应账户照片。5.2黑名单设置所谓的黑名单是指对于临时车，由于某种原因不想让其进出车场，能够设定为黑名单，进出场的时候会提示黑名单，出口会报警。设置方法如下：打开系统设置中的黑名单车辆设置进入黑名单车辆设置界面在此界面点击增加按钮 ，输入车牌和备注原因进行保存，黑名单设置成功。如想解除某车辆黑名单设置，能够选择此车牌，点击删除按钮。5.3军警以及特殊车辆设置军警以及特殊车辆设置指含有其设定的特殊字符车辆，出场时自动收费0元。设置方法如下：打开系统设置中的军警以及特殊车辆设置进入军警以及特殊车辆设置界面在此时界面点击增加按钮 ，输入特殊字符、备注原因和位置，进行保存。同时设定好的也能够点击删除按钮进行删除。（注：位置=1代表字符在整个车牌前面，位置=2代表字符在整个车牌后面）5.4下载白名单打开系统设置中的下载白名单进入下载白名单界面鼠标选中左边所有一体机中的其中一个车道，然后点击右边的连接按钮，连接成功后界面中间可现实该车道的画面点击下载白名单按钮，会弹出一个对话框，鼠标点击确定即可开始下载.下载成功后会弹出一个下载成功的提示框，点击OK，下载完成。下载完成后点击断开连接，如有多个车道依次操作即可，如需删除白名单只需要将以上操作中的下载白名单换成删除白名单即可。5.5导入Excel数据导入Excel数据功能是管理员录入车牌时的一个快捷方便功能，当录入的车牌信息数量比较大时能够采用此功能。首先在软件安装目录里面找到人员信息表打开人员信息表后按照表中的举例依次录入需要导入的车主信息打开系统设置中的导入Excel数据点击导入Excel数据后弹出如下界面依次点击打开表-导入信息-选择有效期-点击统一修改有效期，每一步操作提示成功后点击下一个操作，操作完成后打开报表查询里面的包月车有效期查询即可看到导入的车主信息，此时导入的所有车主的使用有效期都是同一日期，如有与实际缴费有效期不符的需要管理员依次单个修改。六、日常业务模块1)打开日常业务中的修改密码进入用户修改密码界面，能够修改当前账户的密码。2)点击操作员交班按钮，点击交班，可实现用户的交班操作。便于统计当前操作员月卡和临时收费情况 。3)点击出口中央收费按钮，可调取中央收费界面。当用户使用中央收费功能时能够使用该功能。4)退出系统：能够点击日常业务的退出系统按钮，也能够点击 按钮。七、查询软件版本打开附件下的关于按钮，进入其查询版本界面能够看到其版本号。如图示2。图示2
