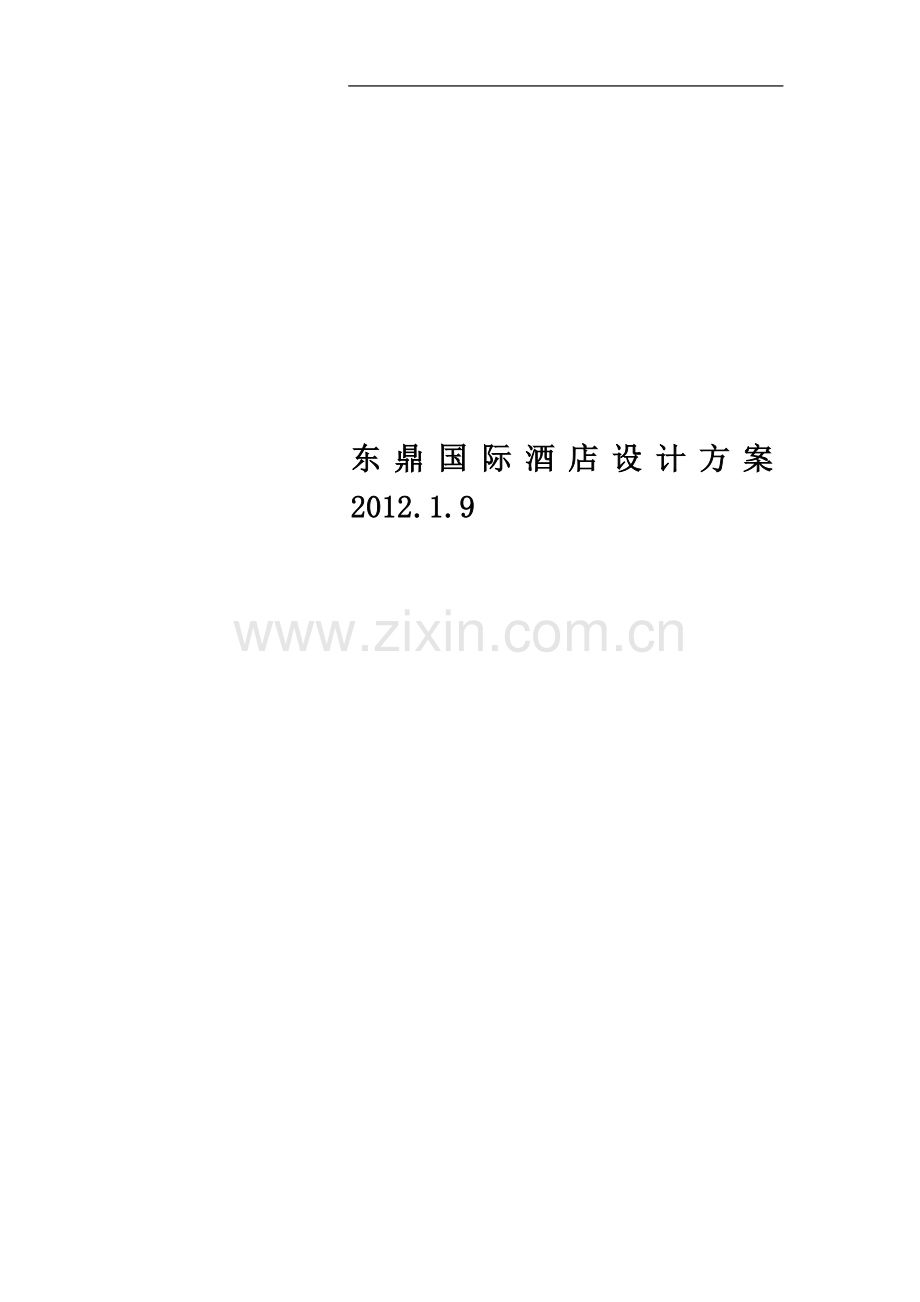

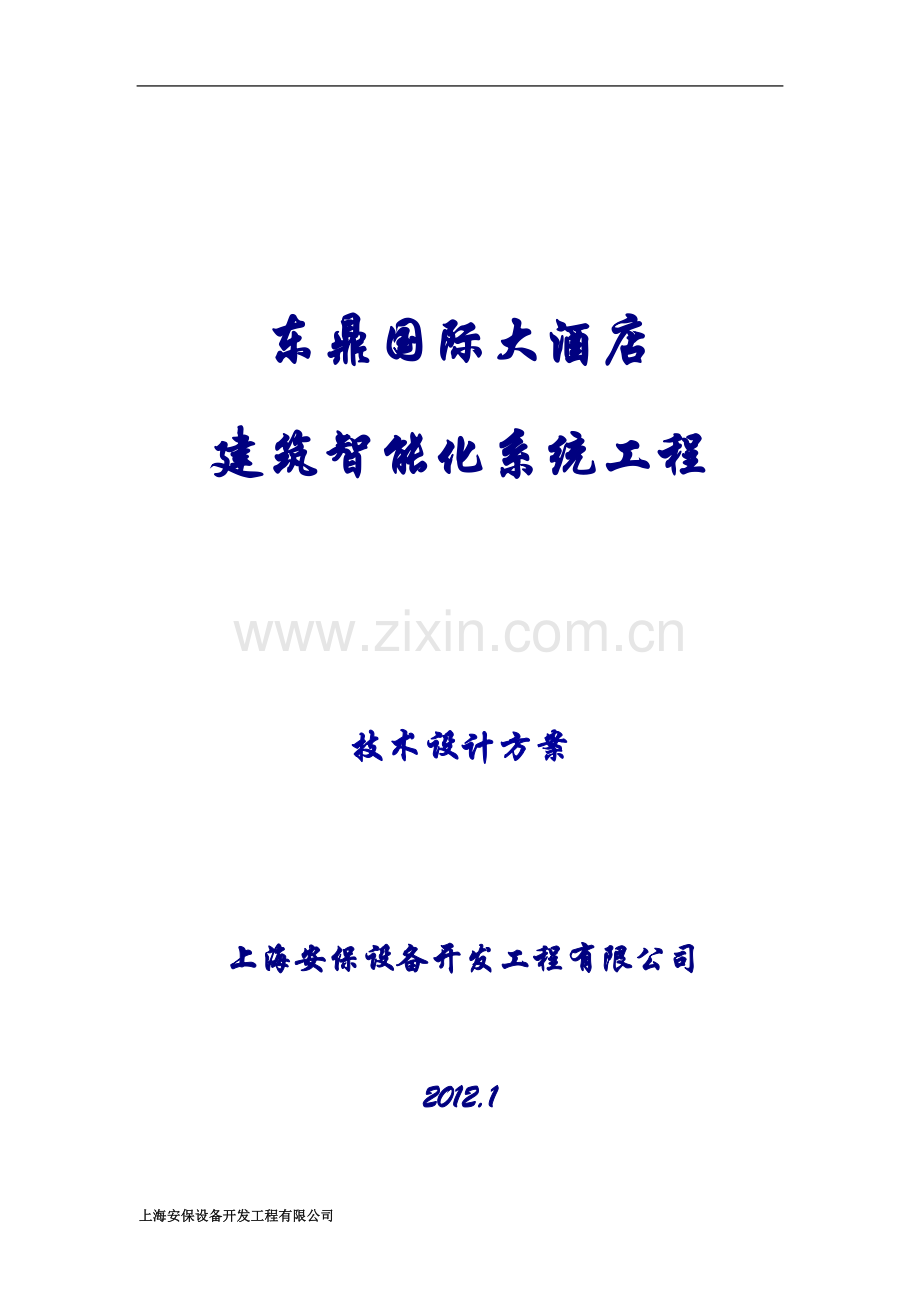

东鼎国际酒店设计方案2012.1.9 东鼎国际大酒店建筑智能化系统工程技术设计方案上海安保设备开发工程有限公司 2012.1 目录第1章系统综述 4 1.1 前言 4 1.2 需求分析及设计定位 4 1.3 总体设计要求 7 1.4 设计依据 8 1.5 设计原则 9 1.6 设计综述及重点 11 第2章建筑设备监控系统（BAS） 15 2.1 系统概述 15 2.2 设计说明 15 第3章智能照明系统 18 3.1 系统概述 18 3.2 设计说明 18 第4章酒店客房控制系统 23 4.1 系统概述 23 4.2 设计说明 23 第5章无线对讲系统 25 5.1 系统概述 25 5.2 设计说明 25 第6章视频监控系统 27 6.1 系统概述 27 6.2 设计说明 27 6.3 系统功能 30 第7章防盗报警系统 32 7.1 系统概述 32 7.2 设计说明 32 7.3 系统功能 33 第8章电子巡更系统 34 8.1 系统概述 34 8.2 设计说明 34 8.3 系统功能 34 第9章 VOD点歌系统 36 9.1 系统概述 36 9.2 设计说明 36 9.3 系统功能 36 第10章信息发布系统 38 10.1 系统概述 38 10.2 设计说明 38 第11章信息引导系统 40 11.1 系统概述 40 11.2 设计说明 40 第12章时钟显示系统 42 12.1 系统概述 42 12.2 设计说明 42 12.3 系统功能 44 第13章多媒体会议系统 47 13.1 系统概述 47 13.2 系统设计 47 13.3 系统功能描述 48 13.4 项目说明 59 第1章系统综述 1.1 前言首先感谢济宁市东鼎国际大酒店各位领导、专家给予我公司参与本次东鼎国际大酒店项目弱电智能化系统工程方案技术设计的机会！从某种意义上说，设计是工程项目的成败之本，是一项非常重要而充满挑战性的工作，而一个优秀的弱电智能化设计方案更是系统合理及实现优质工程的前提和保障。因此我们在接到工程相关图纸，了解贵公司管理需求后，通过认真分析使用要求，了解现场情况，分析图纸布局，并结合智能化建筑设计在星级酒店中的的标准及应用情况，对贵方的需求明确化、定量化，形成科学的、严格的、可操作的具体目标，提出对项目的理解和我们对项目设计上的一些想法，从而设计了本弱电智能化系统方案，提交贵方以供选择。 1.2 需求分析及设计定位 1.2.1 工程概况东鼎国际大酒店是一家综合性星级酒店。本工程建成后将成为济宁市及周边地区首屈一指的星级酒店。酒店总建筑面积46800㎡，由2层裙房（会所）和15层主楼组成。主楼部分：地下层为洗浴中心，1~6层为办公区域（二期部分），7~15层为客房（一期部分）组成。本次设计为7~15层酒店客房部分。从目前建筑平面图上看出，酒店区的客房总数为200多间，房间类型多为标准房。本项目的智能化弱电系统在设计中采用成熟、先进、可靠、安全的技术，同时考虑到功能需求的变化和应用技术的快速发展，要求整个系统性能具有前瞻性、可提升性和可扩展性，以此确保本工程建成为技术先进、实用可靠、经济合理、具有国内外先进水平的星级酒店。 1.2.2 需求分析星级酒店，重要的是要如何为客人提供舒适的环境、周到快捷优质的服务、满足客户的各种需求，同时最大限度的降低酒店运营成本，提高酒店的效率和效益。通过建设“酒店智能化系统” ，运用先进的技术手段和设备，可以达到以上应用需求。酒店智能化系统可分为三大应用领域： ² 直接面对客人提供优质服务的智能化技术，如无线AP接入、宽带网络等等，目的是使客人住得更舒适、方便； ² 面对酒店管理者提供高质量经营管理手段的智能化技术，如：酒店管理系统，目的是使酒店经营及管理高效、先进、科学； ² 面对酒店经营成本提供高质量管理手段的智能化技术，如客房集中管理系统，目的是使酒店物耗、能耗、人员成本等降到最低，创造效益。 1.2.3 系统架构针对本次东鼎国际大酒店智能化系统的三大应用需求，结合酒店建筑平面布局、配套情况，整个东鼎国际大酒店智能化系统划分归类如下：信息通讯系统： 1) 综合布线系统 2) 计算机网络系统 3) 无线网络信号覆盖系统 4) 电话通讯系统 5) 无线对讲系统 6) 移动信号覆盖系统楼宇管理系统： 1) 建筑设备监控系统（BAS） 2) 智能照明控制系统 3) 酒店管理系统 4) 酒店客房控制系统综合安防系统： 1) 视频监控系统 2) 防盗报警系统 3) 电子巡更系统 4) 周界报警系统 5) 酒店门锁管理系统 6) 一卡通系统 7) 停车场管理系统音视频系统： 1) 卫星及有线电视系统 2) 电视视讯互动及VOD点播系统 3) 背景音乐及公共广播系统 4) LED大屏系统 5) 信息发布系统 6) 信息引导系统 7) 时钟显示系统 8) 多媒体会议系统 9) 多功能会议中心系统机房工程而针对本次东鼎国际大酒店（一期）（7~15层客房部分）智能化系统，我们按以下系统编制规划方案：酒店管理系统： 1) 建筑设备监控系统（BAS） 2) 智能照明控制系统 3) 酒店管理系统 4) 无线对讲系统综合安防系统： 5) 视频监控系统 6) 防盗报警系统 7) 电子巡更系统 8) 停车场管理系统音视频系统： 9) VOD点歌系统 10) 信息发布系统 11) 信息引导系统 12) 时钟显示系统 13) 多媒体会议系统以上系统架构中，因为机房工程是各个系统核心控制设备所在，也是这些控制设备将来正常运行的基础环境保障，在各个系统控制设备安装前必须完成机房的基础建设，所以是我们把机房工程列位各个大系统建设的基础系统之一；另外决定系统架构合理性和工程顺利实施的一个基础系统是弱电综合管路系统设计，它的设计将贯彻在各个子系统设计和统一管路规划设计中。此次设计中不含机房系统。 1.3 总体设计要求在总体设计“东鼎国际大酒店－弱电智能化系统”方案时，我们本着以下总体设计要求： ² 适用的就是最好的——对每一个智能化子系统，并不一定都要选用当今最先进的技术与设备，而是要面对酒店的经营定位、未来技术及市场发展趋势、现今实际情况等加以全面考虑，构架实用化的、性价比高的、可升级的系统；不应盲目上高档设备，造成浪费； ² 符合将来管理、运营要求的——智能化系统的选择，不应该一味强调创新性，设计上更多需要考虑管理者使用的连贯性。建设符合管理者的习惯和要求的系统，满足运营需要，提高系统投资性价比； ² 建设目的明确——首先，建设“酒店智能化”不是为技术，而要针对“酒店智能化系统”三大应用领域和东鼎酒店项目今后的运营及管理方式，应明确三个建设目的，即： 1) 为客人提供最优质的服务； 2) 为经营管理助力； 3) 开源节流、为提高经济效益服务。如达不到上述三个目的，则该系统毫无意义；此外要采用对酒店实用的技术，在其它写字楼或办公大厦适用的系统，未必适用于酒店，“酒店智能化系统”有其特殊性，要针对实际需求设计；设计中采用成熟、先进的技术，整个系统具有充分的可扩展性，达到较高的性能价格比，确保本工程成为技术先进、可靠实用、经济合理的星级酒店。东鼎酒店的智能化系统设计总体要求，应贯彻如下的技术路线： ² 建立安全、舒适、便利的酒店住宿、会议、休闲等活动环境 ² 建立完善、安全、系统的管理办公环境 ² 高效节能，节约管理费用，提供高效的酒店管理保障基础 ² 具有可扩展性、可变性，能适应环境变化的多样化 ² 各种系统设备使用、管理方便，安全可靠总体目标是实现东鼎酒店的智能化系统设备质量高、标准高，易于使用及管理，同时系统设置及功能定位符合东鼎酒店实际应用情况，达到功能完善、投资合理的目标。 1.4 设计依据 & EIA/TIA-568A《美洲商务建筑布线标准》 & EIA/TIA-569《美洲商务建筑通信的信道和空间标准》 & ISO/IEC 11801《国际商务建筑布线标准》 & GB/T 50314-2006《智能建筑设计标准》 & GB50339-2003《智能建筑工程质量验收规范》 & GB50300-2001《建筑工程施工质量验收统一标准》 & JGJ/T16-92《民用建筑电气设计规范》 & GB50303-2002《建筑电气安装工程施工质量验收规范》 & GB50189-2005《公共建筑节能设计标准》 & DGJ08-93-2002《民用建筑电线电缆防火设计规程》 & GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》 & GB/T 50312-2000《建筑与建筑群综合布线系统工程验收规范》 & GA/T70-94《中华人民共和国公共安全行业标准》 & GA/T75-94《安全防范工程工序与要求》 & GA308-2001《安全防范系统验收规则》 & GB50348-2004《安全防范工程技术规范》 & GB/T16572-1996《防盗报警中心控制台》 & GB50198-94《民用闭路监控电视系统工程技术规范》 & GB 12663-2001《防盗报警控制器通用技术条件》 & GB16796-1997《安全防范报警系统设备安全要求和试验方法》 & GB50045-95《高层民用建筑设计防火规范》（2001版） & GB50116-98《火灾自动报警系统设计规范》 & GB50166-92《火灾自动报警系统施工及验收规范》 & GB50169-2006《电气装置安装工程接地装置施工及验收规范》 & GB50254～50257-96《电气装置安装工程施工及验收规范》 & GB50174-93《电子计算机机房设计规范》 & GB/T2887-2000《电子计算机机房场地通用规范》 & GB50054-95《低压配电设计规范》 & GB50057-94（2000年版）《建筑物防雷设计规范》 & GB50343-2004年版《建筑物电子信息系统防雷技术规范》 & GYJ25-86《厅堂扩声系统的声学特性指标》 & GB/T4959－95《厅堂扩声特性测量方法》 & 《东鼎国际大酒店建筑平面图纸》 1.5 设计原则根据以上需求分析、总体设计要求、设计依据，结合对酒店弱电智能化系统设计、应用、施工和管理经验的总结，东鼎国际大酒店的建设必须满足以下设计原则： n 先进性充分考虑信息技术和信息需求的迅速发展的趋势，在技术上应具有一定的超前性，采用国际或国内通行的先进技术，以适应现代科学技术的发展。总体设计要一步到位，要保证东鼎酒店总体智能化水平达到较高档次。以适度超前的意识为指导原则，保障将建成的东鼎国际大酒店智能化系统在多年内不落后，设计中采用先进的系统设备及系统软件和开发工具，以集成化和数字化的主流产品为核心设备，保证系统在技术上领先，成熟稳定，符合今后的发展趋势。 n 成熟性和实用性采用被实践证明为成熟和实用的技术和设备，最大限度地满足东鼎酒店现在和将来的业务发展需要，确保耐久实用。系统管理功能全面，能充分满足东鼎酒店自身各种业务的管理要求。能够满足酒店的管理需求，同时确保客人刷卡消费，有协调统一的接口。 n 开放性为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应以及东鼎酒店发展系统功能不断扩展的需求，必须追求系统的开放性，采用开放的技术标准。本系统设计中各子系统均提供了标准化和开放性的接口协议，保证了各子系统之间的网络化与集成化实现。 n 集成性和可扩展性应充分考虑弱电智能化系统所涉及的各子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理，操作和分散控制的模式。根据智能化系统的实际情况，按需要分层次实现各子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理、分散控制的模式。总体结构应具有兼容性和可扩展性，既可以包容不同厂类型的产品，便于升级换代，使整个智能化系统可以随着技术的发展与进步，不断得到充实、完善、改进和提高，并在预埋和主干敷设上留有冗余，以便于将来的扩展。 n 服务性和便利性（强调以人为本）强调以人为本的设计思想，适应多功能、外向型的需求，对于来自东鼎国际大酒店内外的各种信息进行收集、处理、存储、传输、检索、查询，为东鼎国际大酒店的使用者和管理者提供有效的信息服务和充分的决策依据。系统强调人性化设计，特别是客房内布点更接近家装设计，从人们的使用习惯和便捷考虑，缩短客人适应环境的时间，能够根据传统思想模式方便的找到需要的信息点位，快速掌握客房内设备的使用方法。 n 可维护性东鼎国际大酒店智能化系统具备故障诊断和分析工具，能帮助维护人员迅速判断故障原因，并具备有效的维护工具和系统自恢复工具，能保证及时准确排除故障。智能化系统同时具备有一定的远程诊断和维护能力。 n 经济性在符合规范要求，实现先进性和可靠性的前提下，达到较高的性能价格比以及经济的优化设计。设备选型和系统设计要在确保用户需求、系统集成要求的前提下具有良好的性价比。充分考虑各类产品的性能价格比，对关键性的产品应以性能的先进性为主要考虑因素，以提高系统的整体水平，对非关键性产品则以实用性为主。 1.6 设计综述及重点智能化系统应是一个现代化的、先进的综合性系统，因此应当充分考虑所涉及到的各子系统的管理和信息共享。针对本工程的实际情况，我们认为系统的设计在以下几个方面要重点考虑： 1.6.1 建筑设备监控系统（BAS）建筑设备控制系统设计一个总控制中心。采用前端DDC模块式控制模式对楼内的机电设备进行监控，对空调新风系统、送排风/烟系统、给排水系统、变配电系统、楼道照明系统、电梯系统和应急电源系统（柴油发电机）进行统一管理。系统总体架构为系统总控控制DDC模块由DDC驱动前端设备如驱动器及传感器实现对建筑设备控制的目标。 1.6.2 智能照明控制系统智能照明控制系统采用先进的i-bus EIB系统。照明控制系统状态进行编程逻辑控制和计算机网络化监控，对室外泛光照明、酒店大堂、酒吧、餐厅及会议室等室内灯光亮度以及窗帘驱动进行控制。从而提高服务质量和工作效率、节省能源，降低运营成本。 1.6.3 酒店客房控制系统本项目中的客房集中控制管理系统，采用具有网络控制程序控制的客房控制系统产品。可以对客房内的照明灯光部分、空调盘管部分以及对客房服务和状态部分进行编程逻辑控制和计算机网络化监控。从而提高服务质量和工作效率、节省能源，降低运营成本。 1.6.4 无线对讲系统根据本项目的实际需求情况，酒店管理部门使用要求，采用400MHz无线对讲技术构建本系统，把中继台放在主楼一层的弱电控制室内，经耦合器把信号送至弱电井分成多路至酒店主楼各层及停车场。本系统采用四套中转台，供东鼎国际大酒店各部门使用分频使用，保证各部门工作信号不会混乱。 1.6.5 视频监控系统监控点主要设置在各出入口、室外公共区域、主要通道、车库、停车场出入口、重要设备机房、客房层走道等要害部位进行全天候监视、录像，配置多媒体管理软件对矩阵进行管理，能够通过串口与防盗报警主机联系，实现报警联动矩阵系统。本次设计仅限于7~15层通道、楼道及电梯内。同时在设计和选型上尽量做到前端摄像机的美观，减轻来宾心理压力，又确保重要通道对安全的需求。 1.6.6 防盗报警系统在酒店总台接待处、小卖部、办公室、会议室和水箱部位、配电房、贵重物品寄存处、行李存放处等重要场所，安装紧急按钮、脚挑开关、红外探测器等装置，通过报警控制主机进行集中管理和操作控制，如布、撤防等，可以配合监控系统联动使用，构成立体的安全防护体系，达到很高的安防水平。 1.6.7 电子巡更系统通过楼梯前室、过道、地下车库、室外等处的巡更点，进行合理的巡更路线设置，保安人员须根据规定的时间、路线进行日常巡查工作，管理人员通过系统软件实现对保安人员工作的查看及有序管理。设计采用非接触式巡更设备，巡更棒与巡更点采用非接触方式读取数据，可以采用暗埋的形式安装巡更点，防止使用过程中巡更点被破坏，安装美观，功能能够完全满足巡更管理使用需求。 1.6.8 VOD点歌系统视频点播有全数字技术，通过利用最尖端的网络技术，将视频信号以数字流的方式进行管理，实现了随意视频点播功能，真正体现了VOD无等待、零管理、免维护、超大容量、无损耗的优异性能.该产品在性能上大大优于传统的练歌房及电脑点歌方式，具有响应快，稳定性好，成本低、维护简单等优点。 1.6.9 信息发布系统在酒店的大堂、电梯轿厢等位置放置液晶显示屏，用于提供及时、准确广泛的信息发布途径，使信息发布管理达到灵活、高效、有序、集约的水平。还可以播放广告电视、汇率财经、酒店信息、天气预报、旅游通知，广告信息等等。 1.6.10 信息引导系统信息引导系统利用现有的信息网络系统为运行平台, 通过图像、文字、声音、视频等多媒体手段，使来访者能最省时最直接方便地找到自己所关心的信息，如酒店的功能布局，主要服务电话等，提升本酒店的整体形象及智能化管理水平。 1.6.11 时钟显示系统酒店时钟系统是一个大型联网计时系统。该系统采用分布式系统结构，系统中心母钟与各子钟之间采用RS-422接口方式，扩展方便。 1.6.12 多媒体会议系统方案中采用先进的视听系统设计理念，采用了大量技术成熟、性能可靠、具有很高性价比的产品，结合成熟的安全管理技术，配合用户的其他信息自动化系统，搭建一个具有数字音视频全新概念的会议、信息交流等的平台，做到整体解决方案系统化、集成化、数字化。第2章建筑设备监控系统（BAS） 2.1 系统概述节能可以说是楼字自动控制系统的出发点和归宿。众所周知，在智能建筑中，HVAC(采暖、通风和空调)系统所耗费的能量要占到大楼消耗的总能量的极大部分比例，大致在50％~60％左右。特别是冷冻机组、冷却塔、循环水泵和空调机组、新风机组，都是耗能大户。所以实有必要发展一种有效的空调系统节能方法，尤其用是在改善现有大楼空调系统自动化上方面。DDC(Directdigitalcontr01)直接数字化控制，是一项构造简单操作容易的控制设备，它可借由接口转接设备随负荷变化作系统控制，如空调冷水循环系统、空调箱变频自动风量调整及冷却水塔散热风扇的变频操控等，可以让空调系统更有效率的运转，这样，不仅为管理带来很大的经济效益，而且还可使系统在较佳的工况下运行，从而延长设备的使用寿命以及达到提供舒适的空调、智能照明和节能之目的。东鼎大酒店是集楼宇自控、消防、安保及诸多子系统于一体的综合性智能化建筑，在管理上要达到酒店要求的相应的标准，所以其对于楼宇自控管理系统有很高的要求，它不仅需要对建筑内的所有机电设备如供配电及照明设备、给排水设备、空调通风设备、电梯等进行统一管理，而且这些设备还需与其它的智能化系统进行通讯和必要的联动控制（如消防联动），以致力于创造一个高效、节能、舒适、高性价比、温馨、安全的酒店环境。总之，系统将在保证系统工作可靠性的前提下，以降低安装开支，减少施工难度为原则，为业主提供最经济可靠的方案。 2.2 设计说明本项目设备自控系统主要是对酒店机电设备进行控制管理（由于此次机电配套图不全依据中央空调常规控制设计）如：冷热源系统（冷水机组、热交换系统）、空调新风系统、送排风系统、给排水系统、变配电系统、室内照明系统、电梯系统和应急电源系统（发电机）进行统一管理。系统采用BACnet和LonMark均为公开的标准通讯协议，设备之间通用TCP/IP协议，使不同系统间集成更方便。系统前端传感器、执行器、控制器（DDC）；通过传输、联网设备和中央控制主机及软件组成楼宇设备自控系统，系统控制中心与三楼总消控中心共用。同时采用通讯方式监测发电机组输出的电压、电流、有功功率等参数，通讯接口协议要求发电机供货商提供MODBUS RTU或Profibus DP通讯协议；对消防系统，设置接口，满足系统的联动。楼宇设备自动控制（BAS）是现代计算机网络技术、控制技术、传感技术等高新技术有效结合的产物，因而，其系统情况可以网络、控制及传感器件和软件三个方面组成。 Ø 空调类型 Ø 积水井、污水井位置和个数 Ø 生活水箱、消防水箱位置和个数 Ø 井中采用水泵数个数（一泵，两泵） Ø 室内、室外照明回路有自控系统和电气设备的接口，包括自控系统提供给电气系统的对所有相关设备的启停，由自控系统提供无源干节点；电气系统提供给自控系统的相关设备的运行状态、手自动状态、故障状态等，由电气系统提供无源干节点。以下具体列表系统监控内容： l）冷热源系统：热泵机组、冷热水循环泵、集水器、分水器、膨胀水箱等组成。热泵机组：手自动状态，工作状态，故障报警；冷热水循环泵：手自动状态，工作状态，故障报警；集水器：回水温度，水流量，供回水压差，旁通阀调节；分水器：供水温度监测；膨胀水箱：高低液位状态监测； 2）空调系统：（按常规设计）机组手自动状态，工作状态，故障报警；室外温度、湿度检测；过滤网状态监测、故障报警；风机盘管运行状态监测、风压监测、故障报警；风机盘管湿度、温度、压力监测； 3）送排风系统：风机工作状态，故障报警； 4）给排水系统：生活水系统、消防水系统、排水排污系统的水泵手自动状态，工作状态，故障报警；如是两泵系统，当一台设备故障时，自动启用备用设备； 5）高/低水箱及水井：水箱高、低液位监测、报警；集水井高液位报警； 6）电梯系统：运行状态监测、故障报警； 7）电力系统：配电部分的电压、电流、功率因数等参数检测；由变配电站提供接口实现开关状态监控，急配电系统各开关的故障跳闸报警；由发电机提供接口实现其状态监测、故障报警；由冷冻机组提供接口实现其状态监测、故障报警； 8）公共照明：（只把酒店内客房通道照明纳入自控系统控制，照明具体回路控制需下步深化设计。）开关状态，手自动状态，开关控制第3章智能照明系统 3.1 系统概述东鼎大酒店除了给人们休息外，还要给人们一个享受的空间，强调完善的硬件设施与优质温馨的服务相结合，才能给人们留下美好的印象。由于酒店节能问题备受关注，高档酒店客房的设计除执行国家规范，满足酒店功能应用外，在满足要求的舒适、方便的前提下，达到最大限度的节能，为酒店管理公司节省运营费用，提高工作效率，同时减少能源损耗，是各个高档酒店投资方及其管理公司关注的问题。酒店是居住、休闲、交流的重要场所，不但要在使用功能上体现其先进性及专业性，同时还要适应现代智能建筑科技发展的潮流。在酒店功能服务方面也要实现智能化，以便于现代化管理及营造不同的居住、休闲、交流、娱乐及工作氛围。采用照明集中控制管理系统能够有效实现能源节约和控制具有较高的性价比，同时达到节约能源降低运营成本的目的。系统可以很容易地通过开放通讯协议利用网络连接到楼宇管理系统中而成为其子系统，智能照明控制系统管理着室内照明、室外照明、泛光以及火灾应急照明、航空障碍灯。智能照明控制可使照明系统全自动运行，根据预设的时间自动地在各种工作状态之间进行转换，如白天、晚上、周末、清洁等。此外，对于高档办公楼的大厅、会议室等场所，则可以根据一天的不同时间、不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，就可使人们产生很好的视觉效果。 3.2 设计说明现代和未来的酒店环境更提倡的是一种个性化的，面对具体使用者和服务于使用者的一种真正智能舒适、使用方便并且环保节能的控制理念。传统的酒店控制手段更多的是面对管理者，而不能很好地解决不同入住客人不同需求的个性化、人性化的控制要求，未能真正面对酒店中的使用者和解决不同区域中控制的差异性。本系统很好的解决了现代酒店的控制技术，提供了一个安全、节能、简洁、成熟、灵活、的智能控制手段，尤其能满足现代智能酒店的对各种电气的控制要求，补充了传统系统未能完成的控制方式。系统原理介绍：系统最小的结构称为线路，标准情况下最多可以有 64 个总线元件在同一线路上运行。当EIB系统中总线连接的总线元件超过 64 个时，则最多可以有 15条线路通过线路耦合器(LC)组合连接在一条主线上，线路耦合器起总线信号路由的作用。上图所述结构称为域。每条线路可以连接 64 个总线元件，一个域包含 15 条线路，故可以连接 15*64= 960个总线元件。安装总线可以按主干线的方式进行扩展，干线耦合器（BC ）将其域连接到主干线上。总线上可以连接 15 个域，故可以连接超过 14400 个总线元件。总线元件分为两类：传感器和驱动器。传感器负责探测建筑物中智能面板的操作或光线等信号变化，它发出总线控制信号，控制驱动器执行相应的动作。驱动器负责在接收传感器传送的总线信号并执行相应的操作，如开闭和调节灯光的亮度等。在同一条线路中，在不加线路放大器的情况下，所有分支电缆总和不超过 1000 米；总线元件之间最远不超过700 米；电源到总线元件最远不超过 350 米。系统工作原理系统的工作原理可以下图进行简单阐述：由上图可看出，I-bus 系统的智能面板开关替代了传统的面板开关，智能面板开关只与I-bus控制总线连接，智能面板开关通过总线发送信号控制相关的驱动器即执行器，从而实现对灯光等设备的控制，由此可见，I-bus 系统的结构是全分散型的结构，不需要任何中央控制器之类的设备，不同于上一代集散式控制系统，另外对灯光设备的控制是通过软件编程实现的，面板开关属于安全低电压设备，不直接切断强电进行控制，完全不同于传统的面板开关的控制。下图为灯光控制原理图：系统特点整个系统只须一条i－bus总线，没有大量的电缆附设和繁杂的控制线。控制模块安装在标准的强电配电箱内。现场控制面板只需一条i－bus总线进行连接，采用24V安全低电压供电方式，安全可靠，操作方便。功能修改、控制修改方便灵活，只需仅做小的程序调整，不须现场重新布线就可以实现。节约能源，提高效率。通过时钟，光线控制设定，自动运行到最佳状态，合理节约能源，方便管理和维护。所有控制模块均为模数化产品，采用标准35mm导轨安装方式。所有现场控制面板及移动感应器均采用标准86盒墙装方式，施工简单，并且不同的面板及移动感应器可随时互换，控制功能变更方便。环境控制系统设计通过构建I-bus智能控制系统，不仅可以实现对酒店客房集中控制，还可实现对客房内空调、酒店内灯光等其他重要控制区域的控制。 1、酒店环境控制系统主要控制对象：照明系统电动遮阳系统 2、酒店环境控制系统主要控制方式：智能温控面板红外遥控器液晶触摸屏定时、光感自动控制图形化软件（中控） 3、使用酒店环境控制系统主要实现：人性化的服务节能、降耗安全、可靠降低运行成本降低管理成本 4、酒店环境控制系统主要控制区域：大堂、咖啡厅、展示厅会议中心、大型会议室公共区域、通道、车库第4章酒店客房控制系统东鼎酒店作为济宁市的重点建设项目，其建设标准达到星级酒店标准，其管理及经营模式也采用星级酒店标准。这样它的运营和管理的细致化对客房控制管理系统的控制要求和管理要求也要细致，尽最大可能为客人提供方便舒适的休息环境和及时、便捷的服务。 4.1 系统概述酒店的客房除了给人们休息外，还要给人们一个享受的空间，强调完善的硬件设施与优质温馨的服务相结合，才能给人们留下美好的印象。由于节能问题备受关注，高档酒店客房的设计除执行国家规范，满足星级酒店功能应用外，在满足要求的舒适、方便的前提下，达到最大限度的节能，为酒店管理方节省运营费用，提高工作效率，同时减少能源损耗，是各个高档酒店投资方及其管理方关注的问题。采用客房集中控制管理系统能够有效实现能源节约和控制，客房电源、空调等各个子功能可以选择性安装实现，系统建设具有较高的性价比。本项目中的客房集中控制管理系统，采用具有网络控制程序控制的客房控制系统产品。可以对客房内的照明灯光部分、空调盘管部分以及对客房服务和状态部分进行编程逻辑控制和计算机网络化监控。从而提高服务质量和工作效率、节省能源，降低运营成本。 4.2 设计说明 4.2.1 标准客房电气控制功能部分东鼎酒店共有标准客房134间，商务客房16间，豪华套房2间。根据房间控制点位数量，我们设计在标准客房间，商务客房间各设置一套客房集中控制模块，在豪华套房设置两套客房集中控制模块。以完成房间内的灯光、空调、电视、取电、保险箱等控制。进门廊灯设置成紧急照明模式，即平时正常工作，通过取电钥匙卡控制其开、关；非正常断电时自动切换成紧急照明，不在受客房控制。 4.2.1.1 控制方案客房墙面控制开关显示面板： ² 客房门外“请勿打扰”显示门铃控制盒。 ² 省电钥匙卡控制开关面板。 ² 清洁客房开关/ 请勿打扰开关。 ² 空调系统控制。 4.2.1.2 客房控制系统与酒店网络系统的连接控制客房控制系统的网络通讯控制微型计算机以TCP/IP通讯协议与酒店计算机网络系统、前厅部微型计算机连接，以约定的通讯协议进行数据交换控制。第5章无线对讲系统 5.1 系统概述由于建筑物对无线电波的屏蔽作用，酒店内部各部位的对讲机接收信号强度不均，对讲系统通话不顺畅。为了便利酒店管理部门、保安及操作等人员的日常工作，并在紧急或意外事件出现时可以及时对所有相关部门工作人员进行统一的调度和指挥，实现高效、即时的处理，最大的限度减少了可能造成的损失。作为解决内部对讲系统的屏蔽作用，改善通话质量是非常必要的，这也是酒店管理使用的一个基础系统。本系统采用多套中继台，供东鼎大酒店各部门使用分频使用，保证各部门工作信号不会混乱。 5.2 设计说明本项目的设计目的为“解决上海东鼎大酒店内部无线对讲系统的室内覆盖要求”，保证此系统达到优良的覆盖效果，同时尽可能降低工程成本，使系统性价比达到最高。充分利用基站信号，合理布置室内天馈线和无源器件，尽量减少噪声电平的积累。考虑到环保的问题，适当增加天线的数量，降低每付天线的输出功率，保证下行信号到每付天线的输出电平≤17dBm，即达到良好的覆盖效果，又不产生环境污染。综合考虑天线的数量、位置和输出功率，以及所需覆盖的范围，保证信号的均匀分布，从每付天线端口到基站接收端的上行信号衰减量接近一致（相差不超过5dB）。结合各楼层结构的情况，综合考虑其功用、装潢等，合理布置天馈线系统。覆盖区域：酒店所有的楼层包括楼梯等。设立分布天线的要求室内分布系统设计时，应先进行细致的勘测，对楼内的现有信号强度、楼内结构、施工条件等情况详细了解。系统走线、天线分布合理，既要达到一定的场强分布要求，信号又不能太强，以免造成系统成本上升；同时为了满足环保要求，天线头的发射功率控制在17dBm以内。对信号质量的要求室内分布系统解决的是室内信号质量问题，故室内分布系统设立后，应在相应的覆盖区内满足一定的信号要求。具体指标如下：指定大楼覆盖区内达到95％以上区域，信号强度大于-110dBm。大楼覆盖区内及广场周围50米范围内移动台呼出和接听正常。保持无线系统接收灵敏度为≤-104dBm。根据国家环境电磁波卫生标准，室内天线的输出功率应小于17dBm/载波。无线覆盖区内接通率：在覆盖区内接通率为95％的位置，99%的时间移动台可接入网络。第6章视频监控系统 6.1 系统概述视频安防监控系统是酒店安全防范系统的最重要的组成部分，是不可或缺的视觉延伸。在监控点的配置上，既要在总体上把握整个酒店的安全态势，又不能给客人带来过多的心理压力，结合这两点的考虑，监控点应设在酒店的出入口、候车区、地下停车场出入口、大堂、电梯厅、电梯轿厢、主要通道及安保中心控制室的重点位置，摄像机尽量采用小巧、隐蔽的安装。对这些区域内人员进出及活动情况进行监视与录像，从而掌握整个酒店内的安全动态信息，为东鼎国际大酒店的客人创造一个安全舒适的休息环境。本次设计仅为7~15层各层通道、楼道、电梯厅及电梯轿厢内。系统结合了当前先进的计算机控制技术、图像处理等技术，实现了多媒体视频处理功能应用于监控系统，管理人员通过系统主控设备即可完成对系统的控制管理。 6.2 设计说明 6.2.1 系统组成本项目监控点主要设置在为7~15层各层通道、楼道、电梯厅及电梯轿厢内等要害部位进行全天候监视、录像，便于及时了解和监视各个场所的动态情况；并及时进行有效的处理。在安防中心设置电视墙、视频切换控制矩阵、硬盘录像机、操作台等，可与保安报警系统实现联动。管理中心采用数字硬盘录像机记录+模拟方式图像切换控制的解决方案。从前端监控传来的监控图像经过通过视频分配器后分为两路，一路给矩阵供管理人员进行视频切换控制，另一路进入硬盘录像机进行录像。对于电梯的监控图像信号，在电梯轿厢顶部需要通过楼层显示器叠加电梯的信息（运行方向、楼层）。配置多媒体管理软件对矩阵进行管理，能够通过串口与防盗报警主机联系，实现报警联动矩阵系统――电脑上显示报警地点信息，指定监视器上弹出报警位置附近监控点画面。 6.2.2 监控点设置对东鼎国际大酒店前端摄像机的设置考虑，既在总体上能把握整个酒店的安全态势，又不能给客人带来过多的心理压力。摄像机布点的合理性、必要性、小巧隐蔽及可靠性等是重要指标。按照以上准则，东鼎国际大酒店设置的摄像机，同时在设计和选型上尽量做到前端摄像机的美观，减轻来宾心理压力，又确保重要通道对安全的需求。根据图纸情况，建议点位设置情况如下：楼层房间摄像机类型总数七层员工休息室　 0 服务台半球摄像机 1 休息区　 0 包厢　 0 VIP包厢　 0 舞厅　 0 小舞厅　 0 电梯电梯摄像机 2 电梯厅半球摄像机 1 通道半球摄像机 4 楼道枪式摄像机 2 八~十三层员工休息室　 0 储藏室　 0 服务台半球摄像机 6 客房　 0 商务客房　 0 电梯　 0 电梯厅半球摄像机 6 通道半球摄像机 24 楼道枪式摄像机 12 十四层员工休息室　 0 储藏室　 0 服务台　 0 客房　 0 商务客房　 0 电梯　 0 电梯厅半球摄像机 1 通道半球摄像机 4 楼道枪式摄像机 2 十五层员工休息室　 0 储藏室　 0 服务台　 0 淑女间　 0 单人间　 0 套房　 0 商务客房　 0 电梯　 0 电梯厅半球摄像机 1 通道半球摄像机 4 楼道枪式摄像机 2 合计　　 72 6.2.3 控制中心本系统采用同轴电缆直接传输视频信号的方式，所有前端摄像机的信号传输到控制机房（消防控制中心）进行集中控制，各摄像机电源由机房集中供电以避免视频矩阵对监控图像进行切换时监控画面抖动。前端摄像机信号传输到安保中心，接入视频分配器分配为两路，一路接入到数字硬盘录像机进
