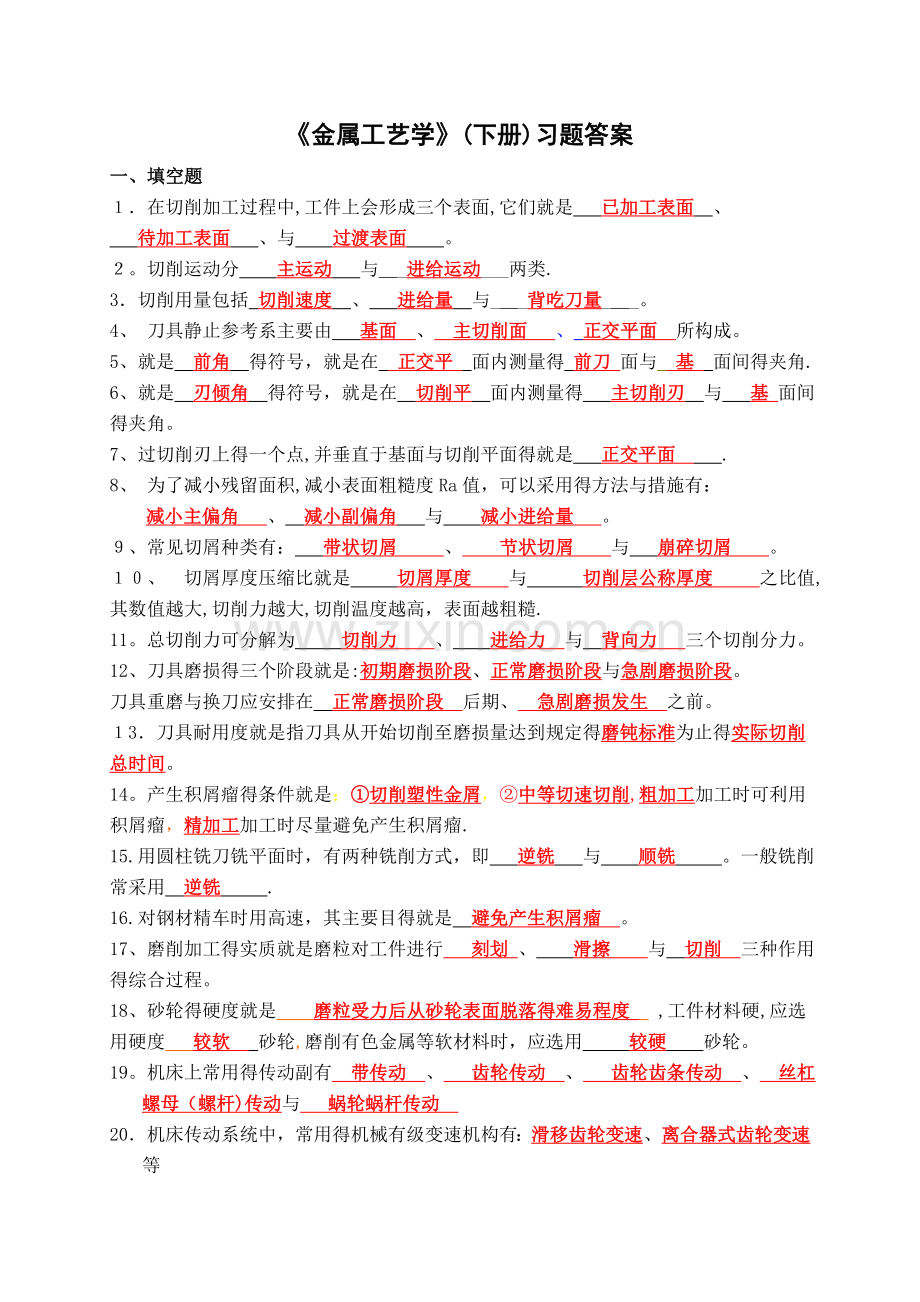

《金属工艺学》(下册)习题答案
一、填空题
１．在切削加工过程中,工件上会形成三个表面,它们就是 已加工表面 、
　 待加工表面　 、与 　过渡表面 　 。
２。切削运动分 　主运动　 与＿_进给运动___两类.
3．切削用量包括 切削速度 、　 进给量 与_＿_背吃刀量_＿_。
4、 刀具静止参考系主要由　 基面 、 主切削面　 、 正交平面　所构成。
5、就是 前角 得符号，就是在 正交平 面内测量得 前刀 面与 基 面间得夹角.
6、就是　刃倾角 得符号，就是在　切削平 面内测量得　 主切削刃 与 　基 面间得夹角。
7、过切削刃上得一个点,并垂直于基面与切削平面得就是 正交平面 .
8、 为了减小残留面积,减小表面粗糙度Ra值，可以采用得方法与措施有：
减小主偏角 、 减小副偏角 　与 减小进给量 。
９、常见切屑种类有： 带状切屑　　 、　 节状切屑 与 崩碎切屑 。
１０、　切屑厚度压缩比就是　 切屑厚度 与　 　 切削层公称厚度　　 之比值,其数值越大,切削力越大,切削温度越高，表面越粗糙.
11。总切削力可分解为　 　切削力　 、 　 进给力 与 背向力　 三个切削分力。
12、刀具磨损得三个阶段就是:初期磨损阶段、正常磨损阶段与急剧磨损阶段。
刀具重磨与换刀应安排在 正常磨损阶段　后期、 急剧磨损发生 之前。
１3．刀具耐用度就是指刀具从开始切削至磨损量达到规定得磨钝标准为止得实际切削总时间。
14。产生积屑瘤得条件就是：①切削塑性金屑，②中等切速切削,粗加工加工时可利用积屑瘤，精加工加工时尽量避免产生积屑瘤.
15.用圆柱铣刀铣平面时，有两种铣削方式，即  逆铣  与 　顺铣   。一般铣削常采用 逆铣   .
16.对钢材精车时用高速，其主要目得就是 避免产生积屑瘤 。
17、磨削加工得实质就是磨粒对工件进行 　刻划 、　　滑擦 　与 切削 三种作用得综合过程。
18、砂轮得硬度就是 　磨粒受力后从砂轮表面脱落得难易程度 ,工件材料硬,应选用硬度 较软　 砂轮,磨削有色金属等软材料时，应选用 　　较硬 　砂轮。
19。机床上常用得传动副有 带传动　、 　齿轮传动　、　 齿轮齿条传动 、 丝杠螺母（螺杆)传动与 蜗轮蜗杆传动
20．机床传动系统中，常用得机械有级变速机构有：滑移齿轮变速、离合器式齿轮变速等

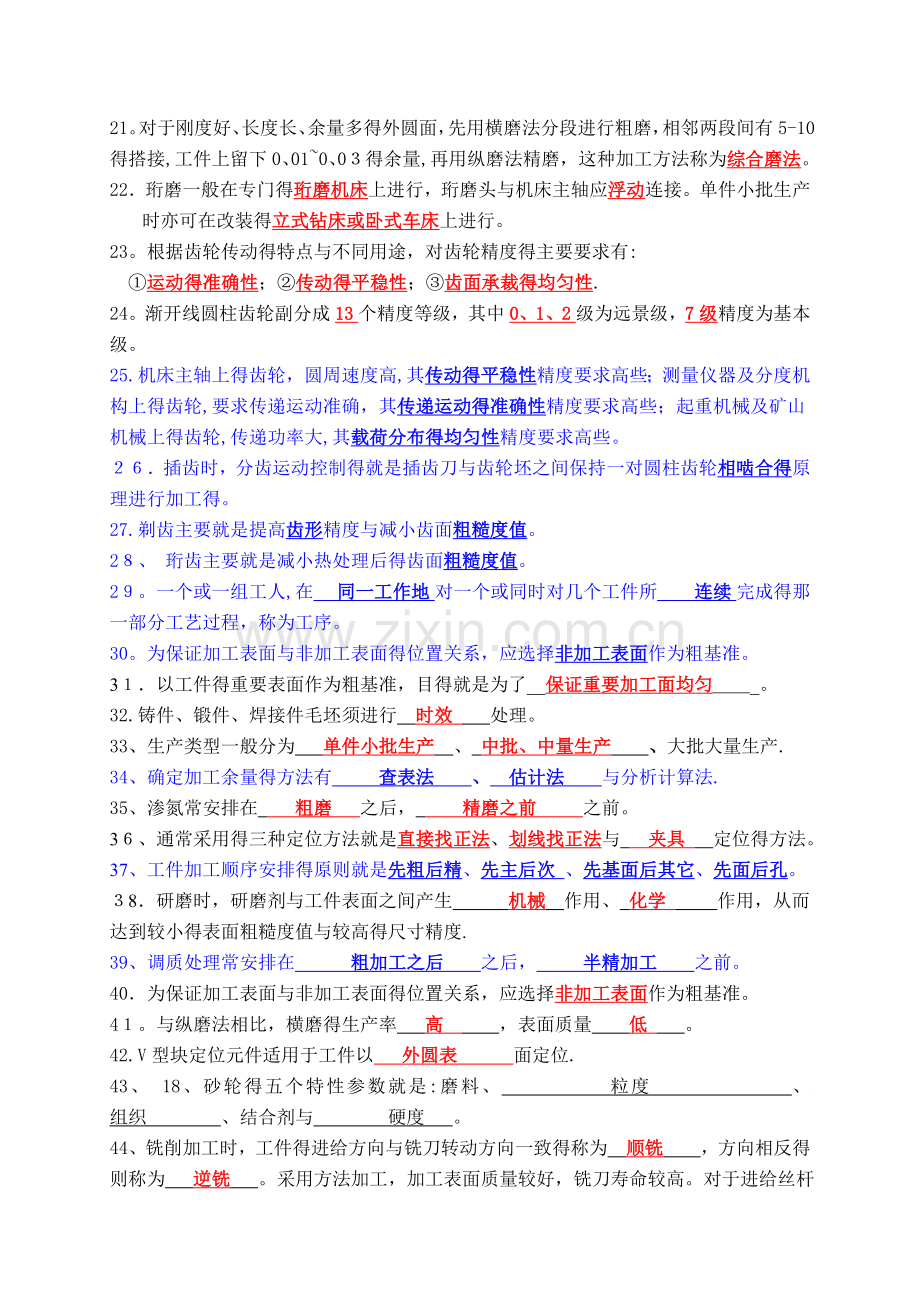

21。对于刚度好、长度长、余量多得外圆面，先用横磨法分段进行粗磨，相邻两段间有5-10得搭接,工件上留下0、01~0、0３得余量,再用纵磨法精磨，这种加工方法称为综合磨法。
22．珩磨一般在专门得珩磨机床上进行，珩磨头与机床主轴应浮动连接。单件小批生产时亦可在改装得立式钻床或卧式车床上进行。
23。根据齿轮传动得特点与不同用途，对齿轮精度得主要要求有:
①运动得准确性；②传动得平稳性；③齿面承裁得均匀性.
24。渐开线圆柱齿轮副分成13个精度等级，其中0、1、2级为远景级，7级精度为基本级。
25.机床主轴上得齿轮，圆周速度高,其传动得平稳性精度要求高些；测量仪器及分度机构上得齿轮,要求传递运动准确，其传递运动得准确性精度要求高些；起重机械及矿山机械上得齿轮,传递功率大,其载荷分布得均匀性精度要求高些。
２６．插齿时，分齿运动控制得就是插齿刀与齿轮坯之间保持一对圆柱齿轮相啮合得原理进行加工得。
27.剃齿主要就是提高齿形精度与减小齿面粗糙度值。
2８、 珩齿主要就是减小热处理后得齿面粗糙度值。
2９。一个或一组工人,在　 同一工作地 对一个或同时对几个工件所　　连续 完成得那一部分工艺过程，称为工序。
30。为保证加工表面与非加工表面得位置关系，应选择非加工表面作为粗基准。
3１．以工件得重要表面作为粗基准，目得就是为了__保证重要加工面均匀＿＿_。
32.铸件、锻件、焊接件毛坯须进行 时效 　 处理。
33、生产类型一般分为　 单件小批生产 、 中批、中量生产　 、大批大量生产.
34、确定加工余量得方法有　　 查表法 　 、 估计法 　 与分析计算法.
35、渗氮常安排在 粗磨 之后， 　精磨之前　 之前。
3６、通常采用得三种定位方法就是直接找正法、划线找正法与 　夹具 　定位得方法。
37、工件加工顺序安排得原则就是先粗后精、先主后次 、先基面后其它、先面后孔。
３8．研磨时，研磨剂与工件表面之间产生　　　机械 作用、 化学 　 　作用，从而达到较小得表面粗糙度值与较高得尺寸精度.
39、调质处理常安排在 　 粗加工之后 之后，　 　半精加工 　之前。
40．为保证加工表面与非加工表面得位置关系，应选择非加工表面作为粗基准。
4１。与纵磨法相比，横磨得生产率 高 　，表面质量 　 低 　。
42.V型块定位元件适用于工件以 外圆表　 　 面定位.
43、 18、砂轮得五个特性参数就是:磨料、　 　 粒度 　　　、 　 　组织 　　　 、结合剂与 　　 硬度 　。
44、铣削加工时，工件得进给方向与铣刀转动方向一致得称为  顺铣  ，方向相反得则称为  逆铣  。采用方法加工，加工表面质量较好，铣刀寿命较高。对于进给丝杆与螺母有间隙得铣床,采用 　顺铣  方法加工会造成工作台窜动。
４5、 齿轮加工按轮齿成形原理分　　 　 成形法 　 　 与 展成法　 两类,铣齿加工属 法,滚齿加工属 展成法 　 法。其中　　 展成法 　　 加工得加工精度高、生产率高，一把刀可加工相同模数、压力角得任何齿数得齿轮.
二、判断题
(Ｘ )1、刀具得前角越大，切削越轻快，产生热量越少，所以切削温度越低.
（Ｘ）2、用中等速度切削脆性材料时容易产生积屑留。
（√）3、车削细长轴类零件外圆时，最好采用主偏角为９0°得车刀。　
（√)4、刀具得主偏角与副偏角选得适当小些，可以减小表面粗糙度。　
(√）5、高速钢得工艺性比硬质合金好，所以用于制造各种复杂刀具。　
(×）6、　高速钢刀具与硬质合金刀具相比,应选用较小得前角与后角.
（Ｘ )7。加工塑性材料与加工脆性材料相比，应选用较小得前角与后角。
（√)8.工艺系统刚度较差时（如车削细长轴),刀具应选用较大得主偏角。
（√)9.精加工与粗加工相比,刀具应选用较大得前角与后角。
(√）10.高速钢并不就是高速切削得刀具材料，虽然它得韧性比硬质合金高。　
(√)11。硬质合金主要用于制造形状比较简单得切削刀具。
（√)12.刀具前角得大小，可根据加工条件有所改变，可以就是正值,也可以就是负值，而后角不能就是负值。
（X ）13、　切屑得种类就是由工件得材料决定得,无法改变。
(√)14.粗加工时产生积屑瘤有一定好处，故常采用中等切速粗加工;精加工时必须避免积屑瘤得产生，故切削塑性金属时，常采用高速或低速精加工。
（ X）15、切削温度就是指刀尖处得最高温度。
(√）１６、在三个切削分力中，车外圆时切削力Fc最大,磨外圆时背向力Ｆp最大。
(√）1７。切削用量三要素对切削力得影响程度就是不同得,背吃刀量（切削深度)影响最大，进给量次之，切削速度影响最小。
( Ｘ ）1８、在切削用量中,对切削热影响最大得就是背吃刀量（切削深度）,其次就是进给量.
（√）1９、 钻孔时得背吃刀量（切削深度）等于钻头得半径。
（X  ）2０、扩孔可完全校正钻孔得轴线偏斜.
（√)2１、在钻床上钻孔容易出现轴线偏斜现象,而在车床上钻孔则容易出现孔径扩大现象.
(√）２2.适宜镗削得孔有通孔、盲孔、台阶孔与带内回转槽得孔.
(X　）23．在工件装夹得稳定性、工作台运动得平稳性、刀具得耐用度等方面，顺铣均优于逆铣。
(√)24.在一般情况下,铣削得生产率高于刨削,但对于窄长平面,刨削得生产率高于铣削。
（　X）２５．珩磨孔既能提高孔得尺寸精度、形状精度，减少表面粗糙度，又能提高孔与其她相关表面得位置精度。
(√)26.滚压螺纹时,由于材料得纤维未被切断，所以与车削得螺纹相比，其强度与硬度都较高。
（ √)27。成形法加工齿轮就是利用与被切齿轮得齿槽截面形状相符得刀具切出齿形得方法。
( √）28．选择齿轮滚刀时,只需根据被切齿轮得模数与压力角选择即可,而不要像选择齿轮铣刀那样，还要考虑被切齿轮得齿数。
( √）29．展成法加工齿轮就是利用齿轮刀具与被切齿轮保持一对齿轮啮合运动关系而切出齿形得方法。
（X）３０.剃齿主要用于消除淬火后得氧化皮与轻微磕碰而产生得齿面毛刺与压痕，可有效地减小齿面粗糙度值。
(X）31。剃齿相当于一对直齿圆柱齿轮传动,就是一种“自由啮合”得展成法加工。
（ √)3２。剃齿主要就是提高齿形精度与齿向精度，但不能修正分齿误差,其分齿精度应由前工序保证。
（ X)33．珩齿主要用于加工滚齿或插齿后未经淬火得圆柱齿轮。
（√)３4.磨齿就是齿形精加工得主要方法,它既可加工未经淬硬得轮齿,又可加工淬硬得轮齿.
(√）３5一般来说,车螺纹得精度高、生产率低,而铣螺纹得精度低、生产率高。
（√）36螺纹梳刀只能加工精度低得螺纹，但生产效率高。
（　X）３7滚齿可以加工内齿轮、双联或多联齿轮。
（　Ｘ）３8插齿得效率高于滚齿.
（ Ｘ)３９研齿既能提高齿轮得精度等级，又能减小齿面得得表面粗糙度Ra值。　
（　X)40有色金属得精加工适合采用磨削得方式。
（ Ｘ）4１钻—扩—铰可保证箱体类零件孔系间得位置精度要求.
（　X）42、精基准就是零件精加工中所用基准
（√)43、粗基准一般只能使用一次。
三、选择题
１、在正交平面上测量得角度有  C
A 刀倾角λｓ     B 主偏角Kｒ    Ｃ 前角ｒ0
2、将工件上得被切削层转化成切屑所需要得运动就是  B 　
A 主运动     B进给运动     　 C旋转运动
３、切削时，刀上与工件加工表面相对应得面就是　 B  　
A前面　  　B　主后面　 　 C 副后面
4、实验证明,在中速切削 　Ａ 　　材料时容易产生积屑瘤。
A 塑性     　B 脆性   　C　陶瓷
5、当车削特别长得轴类零件时,必须附加辅助支承 A  　
A 中心架或跟刀架   B鸡心夹头  　C花盘 　 　D顶尖
6、大批量生产中,加工各种形状得通孔常用方法就是 　C
A 刨削　 　 　B 插削   Ｃ　拉削
７、粗加工时车刀角度选择正确得就是　 D　
A 前角大值 B 后角大值 　Ｃ 前后角都大　 　 D 前后角都小
８、刀具磨钝限度，通常用 　 B　 作标准。
A、刀尖磨损量； 　 　 　 　 B、 刀具后面得磨损程度;
C、前刀面月牙洼得深度； 　　 　D、后刀面磨损得厚度(即深度）。
9、对刨削加工特点说法正确得就是　 Ｃ
Ａ 生产效率高 B 加工质量好 　 　Ｃ 生产成本低 　D 以上都不正确
1０、对磨削加工说法正确得就是 　 Ｃ
A　不能磨淬火钢 B 适应性差 　 Ｃ 精度高 　 D　不能磨一般金属
11、铰刀得刀齿有： C
    A、２～3个; B、3~4个; 　 C、6~1２个.
1２、扩孔钻得刀齿有: 　　B
Ａ、2～３个；　　 B、3～4个； C、6～８个; 　D、8~12个。
13、车外圆时,能使切屑流向工件待加工表面得几何要素就是 Ａ 　
   　A、刃倾角大于0°; 　B、刃倾角小于0°； Ｃ、刃倾角等于0°。
1４、车削时，切削热传出得途径中所占比例最大得就是: C 　
    Ａ、刀具； 　 B、工件； 　Ｃ、切屑; 　 D、空气介质。
1５、钻削时，切削热传出得途径中所占比例最大得就是： 　 B　
A、刀具； B、工件; C、切屑；　　 D、空气介质。
16。K类硬质合金刀具常用于切削 　 Ｃ  　材料。ﻫA、不锈钢　    B、耐热钢  　C　、铸铁     Ｄ、一般钢材
17。P类硬质合金刀具常用于切削 D 　　材料。ﻫA、不锈钢  　  B、耐热钢   C、铸铁     D、一般钢材
18。车单线螺纹时,为获得准确得螺距，必须: 　D
Ａ、正确调整主轴与丝杠间得换向机构；　 　 　B、正确分线;
C、 正确刃磨车刀； 　D、　保证工件转一周，车刀纵向移动一个螺距P；
１9.在某齿轮传动系统中，电动机直接带动Ｉ铀,I轴通过一对啮合得齿轮带动Ⅱ轴,Ⅱ轴与Ⅲ轴之间以及Ⅲ轴与Ⅳ轴之间均有一个变速用得三联滑移齿轮副。问当电机转动时，Ⅳ轴可以获得不同转速得种数就是: C
    A、３种; B、6种;　 　 Ｃ、9种；　 D、１2种。
2０。某机械传动系统,电动机由带轮带动I轴,I轴通过一个双联滑移齿轮副传至Ⅱ轴,Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动。问当电机转动时,Ⅲ轴可以获得不同转速得种数就是： B  　
    Ａ、8种； B、６种; Ｃ2种.
21。车螺纹就是加工螺纹常用方法之一。这种方法多用于: A  　
    A、单件小批生产; 　 Ｂ、　大批、大量生产; 　　 C、各种类型得生产。
２２。与切削螺纹相比,滚压螺纹得优点有：　　 A  　
   　A、生产率高；　　Ｂ、适用于各种生产类型；　 C、可加工多种零件上多种螺纹。
23。精细车铝合金应选用得刀具材料就是：   D
Ａ、高速钢；　　　　 　 B、P类（相当于钨钛钴类）硬质合金；
C、Ｋ类(相当于钨钴类)硬质合金; 　 Ｄ、金刚石刀具。
２4．4号齿轮铣刀用以铣削21～25齿数范围得齿轮,该号铣刀得齿形按下列哪一个齿数齿轮得齿槽轮廓制作: Ａ
    A、２1；　 B、2２; 　Ｃ、23； D、24； 　　E、25.
2５、 Ｄ 就是一种定位不足而影响加工精度得现象。
A、完全定位　　　 B、不完全定位　 Ｃ、过定位 D、欠定位
26、零件机加工顺序得安排，一般就是 　　　A　 　 。
A、先基准表面,后其它表面　 B、先次要表面，后主要表面
Ｃ、先精加工，后粗加工 　　 　 D、先孔,后平面
27、选择粗基准时，若要保证某重要表面余量均匀，则应选择 　B
A、余量小得表面　 　 B、该重要表面 　　 Ｃ、半精加工后得表面　 Ｄ、任意
28、φ６0H6铝合金箱体孔得加工方案可以就是 　 D 　
Ａ、钻—扩—粗铰—精铰 　 　 Ｂ、粗镗—半精镗-粗磨—精磨
C、钻-扩—拉　 　 　 　 Ｄ、粗镗—半精镗-精镗—精细镗
２9、 　 C 　 就是自为基准得加工
A、钻孔 Ｂ、镗孔 　 　 C、铰孔 　 D、磨孔
30、在加工前,使工件在机床或夹具上占据一正确位置得过程，称为 　 Ａ 　.
A、定位　 B、夹紧　 　　C、分度　 D、安装
四、名词解释
1、刀具寿命：刀具从开始切削到完全报废,实际切削时间得总与。
2、刀具耐用度：刃磨后得刀具从开始切削至磨损量达到磨钝标准所经历得实际切削时间。
3、砂轮得自锐性:砂轮在磨削过程中自行推陈出新,保持自身锋锐得特性。
4、切削层公称横截面积：就是在给定瞬间，切削层在切削层尺寸平面里得实际横截面积.
５、切削层公称宽度:就是在给定瞬间,作用主切削刃截形上两个极限点间得距离，在切削层尺寸平面中测量。
６、定位：确定工件在机床上或夹具中具有正确位置得过程。
7、夹紧：工件定位后将其固定,使其在加工过程中保持定位位置不变得操作。
8、安装:工件经一次装夹后所完成得那一部分工艺内容。
９、工序：一个或一组工人，在 同一工作地 对一个或同时对几个工件所连续完成得那一部分工艺过程。
五、简答题：
１、刀具材料应具备哪些基本性能?常用得刀具材料有哪些？
（1）刀具材料应具备：硬度较高;强度与韧性较好；耐磨性较好；热硬性较好；
工艺性较好.
(２）常用得刀具材料:碳素工具钢;合金工具钢；硬质合金;高速钢。
２、 K0１、K30、P01、Ｐ30就是什么刀具材料?各适合于加工哪类工件材料？在怎样得加工要求下选用？
答：K01就是钨钴类硬质合金、适合精加工铸铁、青铜等脆性材料;
Ｋ30就是钨钴类硬质合金,适合粗加工铸铁、青铜等脆性材料；
P01就是钨钛钴类硬质合金、适合精加工钢件；
P３0就是钨钛钴类硬质合金、适合粗加工钢件;
3、较易形成带状切屑得条件有那些?
①切削低碳钢时；
②较小得进给量与背吃刀量；
③较高得切削速度；
④较大得前角。
4、简述切削热得来源与切削热传出得途径
切削热得三个主要来源就是：
（1）被加工材料得变形（切屑变形）、
(2）切屑与前刀面得摩擦
(３)后刀面与工件已加工表面摩擦；
切削热传出得四条途径就是：
切屑、工件、刀具与周围介质。
5、机床传动系统中,最常见得机械传动方式有:
带传动,齿轮传动，蜗杆传动,齿轮齿条传动,丝杠螺母(螺杆)传动。
6、磨削轴上外圆时常走几次“光磨行程”，其目得就是:
①减少工件因工艺系统弹性变形所引起得形状误差，
②减小外圆表面粗糙度值。
7、在精密与超精密(研磨、珩磨、超级光磨、抛光）加工方法中,哪些加工方法不能提高工件得尺寸精度？哪些加工方法不能降低表面粗糙度值？
不能提高工件尺寸精度得就是:超级光磨、抛光
不能降低表面粗糙度值得就是：抛光
８、逆铣与顺铣各有什么特点?
　　解：顺铣就是指铣削工件时铣刀得回转方向与工件得进给方向相同；逆铣就是指铣刀得回转方向与工件得进给方向相反.
特点:1)顺铣刀具使用寿命长,逆铣刀具易磨损,寿命短。
　 2）顺铣加工过程平稳,逆铣加工过程易周期性振动.
　 ３)顺铣机床工作台可能窜动,逆铣工作台运动平稳。
9、插削主要用于加工那些表面?
　　 解：主要用于单件小批量生产中加工零件得内表面，如孔内键槽、方孔、多边形孔与花键孔等。也可以用于加工某些不便于铰削或刨削得外表面.
10、拉削得进给运动就是由什么实现得？
　　 解：利用拉刀刀齿得齿升量实现得。
11、常用螺纹加工得方法有那些？
　 解：常用得有车削、铣削、攻螺纹与套螺纹、滚压及磨削.
１2、试述积屑瘤得形成及其影响？
答:１、形成：积屑瘤就是由于切屑前刀面在切削过程中剧烈磨擦而形成得。(切削沿前刀面流出时，在一定温度与压力作用下，靠近刀刃附近得切削底层金属与前刀面发生剧烈得磨擦,与前刀面接触得切削底层受到很大得磨擦阻力,促使要削底层金属流速减慢,甚至接近于零,这层流速减慢得金属称为滞流层。当磨擦阻力超过切削本身得分子结合力时,切削滞流层金属与切削分离，粘结在前刀面上刃上而形成积屑流。)
（2)影响
ﻩ积屑瘤对切削过程得影响可以总结为以下几点：
1） 保护刀具:因为积屑瘤形成时，金属材料因塑性变形而引起强化,其硬度大于工件硬度，可代替刀具切削,减少刀具磨损。
2） 增大前角：积屑瘤得存在增大了刀具得实际工作前角，使切屑变形与切削力减少,使切削轻快,对粗加工就是有利得.
3） 增大已加工表面得粗糙度数值:积屑瘤得存在使刀具几何角度改变,切削力不断变化、引起机床、刀具、振动、从而使表面质量下降,精加工尽量避免瘤得产生。
4） 影响尺寸精度:积屑瘤得顶端伸出切屑刃之外，而且在不断地产生与脱落，使切屑层公称厚度不断变化。从而使尺寸忽大忽小。
13、刀具磨损形式有哪几种:什么就是刀具得耐用度?什么就是刀具得寿命?
ﻩ解：刀具磨损形式有三种:(1)后刀面磨损
ﻩ ﻩ 　 (2)前刀面磨损
ﻩ ﻩﻩﻩ 　 （3）前后刀面同时磨损
刀具得耐用度:刀具两次刃磨之间得实际切削时间(ｓ）
刀具得寿命：刀具从使用到报废为止得切削时间（s)
１4、加工相同材料、尺寸、精度与表面粗糙度得外圆面与孔,哪一个更困难？为什么?
孔得加工更困难
1）外圆面得加工刀具通用性好且刚性好。
2）加工外圆面比加工孔散热性好。
3)加工外圆面比加工孔排屑容易。
4)加工外圆面比加工孔生产率高.
５）外圆面测量比孔测量方便.
１５、粗基准得选择原则：
1)尽量选择不要求加工得表面作为粗基准。
2）选择要求加工余量均匀得表面作为粗基准。可以保证作为粗基准得加工
时，余量均匀。
3)若零件得所有表面都需加工,应选择加工余量与公差最小得表面作为粗基准。
4）选择光洁、平整、面积足够大、装夹稳定得表面作粗基准.
５)粗基准一般只在第一道工序中使用,以后应尽量避免重复使用。
16、精基准得选择原则：
１)基准重合原则。尽可能选用设计基准作为定位基准,这样可避免因定位基准与设计基准不重合而引起得定位误差，以保证加工面与设计基准间得位置精度。
2)基准统一原则。应使尽可能多得加工表面都用同一个定位基准，这样有利于保证各加工面之间得位置精度。
３)选择精度较高、安装稳定可靠得表面作精基准，而且所选得精基准应使夹具结构简单，装夹与加工工件方便。
17、工序安排一般要考虑以下三条原则：
1)基准先行原则。
2）先粗后精原则。
3)先主后次原则。
４）先面后孔原则.
六、综合题
1、车外圆时，已知工件转速n=３20r/ｍin,车刀移动速度υr=64mｍ／min其她条件如图所示，试求切削速度Vc、进给量f、切削深度ａp、切削厚度aｃ、切削宽度ａw、切削面积Ac。
Ｖc ＝ p d ｎ /1００0　＝ 3、１4　X １２0 X 320 /1０00
=　120、64　（m／min）
υr ＝f　n　 　
f　=υr / n　=　64 ／ ３２0 = 0、2 (mｍ/r)
ap = (120-１０5） /2 ＝ ７、５ (mm）
bD = ap / sin60o　＝ 8、６６　 （mm）
hD　　＝　f sin60o＝ 0、1732 （mm)
ＡD　=　apf ＝ 7、5X0、2 = 1、５　 （mm2）
２、已知外圆车刀得前角10°,后角８°，主偏角60°,副偏角１５°，刃倾角４°
请将其标注在左下图中。

４、已知端面车刀得前角-１5°，后角１0°,主偏角45°，副偏角30°，刃倾角－5°。
请将其标注在右上图中。
ﻬ8、试分析加工下列各图所示零件，要保证图示得尺寸要求需限制工件得哪几个自由度？
　　　 （１）题 　 　 　　 　 　　 　 　 　 　 　　(2)题
（１)题:需限制：X得移动 X得转动 Y得移动 Y得转动 　 Ｚ得转动
(2）题:需限制：X得转动 　Y得移动 Y得转动　 　Ｚ得移动 Z得转动
９、判断下列零件得结构工艺性就是否合理，若不合理,请在原图上修改。

改后
　 　　　 　　 　 　 　 　 第（1)题 　 　 　 　 　

改后
　 　　　 　　 　 　 　第(２)题 　 　 　 　　

　　 　 　 改后
　 　 　　 　　 　 　 　 第（3）题 　　　 　　 　 　

改后
　 　　　 　 　　　 　 　 　第（4）题　 　 　　 　 　 　 　 　

改后
　 　　 　 　 　 　 　第（5)题
