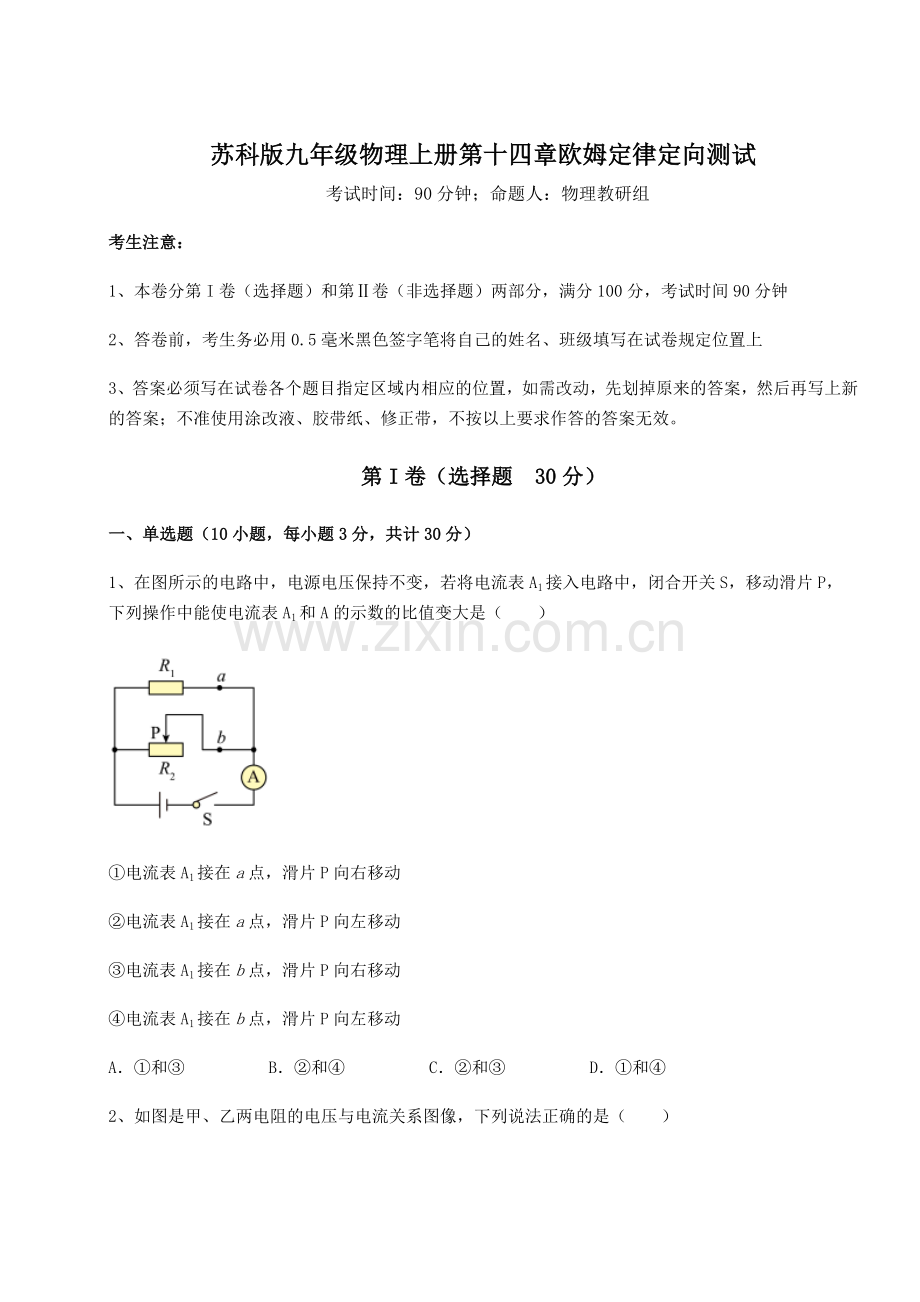

苏科版九年级物理上册第十四章欧姆定律定向测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）电流表A1接在a点，滑片P向右移动电流表A1接在a点，滑片P向左移动电流表A1接在b点，滑片P向右移动电流表A1接在b点，滑片P向左移动A和B和C和D和2、如图是甲、乙两电阻的电压与电流关系图像，下列说法正确的是（）A甲、乙电阻之比是12B甲、乙电阻并联在电路中电流之比为11C甲、乙电阻并联在电路中电功率之比为12D将甲、乙电阻串联在6V 的电路中电压之比为123、在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（）A电压表V示数B电流表A示数C电流表A示数与电流表示数的比值D电压表V示数与电流表A示数的比值4、下列物体通常情况下属于导体的是（）A玻璃杯B陶瓷盒C钢直尺D橡胶棒5、如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（）AR1R2BR1R2CR1R2D无法判断6、图所示是环境温度监控电路原理图，电源电压保持不变，R0为定值电阻，R为热敏电阻（其阻值随温度的升高而减小，电路图符号），闭合开关S，当所测环境温度升高时，下列判断正确的是（）A电流表示数不变B电流表示数变小C电压表示数变大D电压表示数变小7、如图所示，甲、乙两图中电源两端电压相同，且各定值电阻的阻值相等其中，甲图中电流表的示数为I甲，电压表的示数为U甲；乙图中电流表的示数为I乙，电压表的示数为U乙；当开关都闭合时，下列判断正确的是（）AI甲=I乙，U甲=U乙BI乙=2I甲，U甲=U乙CI甲=I乙，U乙=2U甲DI乙=2I甲，U乙=2U甲8、如图所示，是一种自动测定油箱内油面高度的装置。R是转动式变阻器，它的金属滑片P是杠杆的一端。下列说法正确的是（）A油位越高，通过R0的电流越小BR、R0在电路中是并联的C油位越高，R两端的电压越大D油量表是由电压表改装而成的9、如图中，正确的选项是（）A甲的比热容大于乙的比热容B橡胶比金属的导电性好C这个过程与内燃机的做功冲程类似D电阻箱的阻值为64.410、如图中对验电器和滑动变阻器标记的各部件中，通常情况下，属于绝缘体的是（）A2、8B3、6C4、7D1、5第卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、某导体两端电压为6伏，10秒内通过其横截面的电荷量为6库，通过该导体的电流为_安，导体的电阻为_欧。若该导体两端的电压为零时，它的电阻为_欧。2、如图甲所示是通过灯泡L和电阻R的电流随电压变化的图象，将它们接入如图乙所示的电路中。当只闭合开关S时，小灯泡的实际功率为0.8W，则电源电压为_V；再闭合开关S1，电流表的示数为_A，此时电路消耗的总功率为_W。3、小宇探究电流与电阻关系时，设计了如图甲所示电路图，图乙是根据测量数据绘制的图像。由测量数据可知：当他把10定值电阻换成15时，滑动变阻器的滑片P应向_（选填“左”或“右”）移动，使电压表示数保持不变。4、一段电阻线，当它两端加10V电压时，流过它的电流为0.2A，其电阻为 _，将两端电压减小为5V，则它的电阻为 _，当电压减小为零时，其电阻为 _。5、现有长度相同的铜导线甲和乙，已知甲的横截面积较大，则甲的电阻_乙的电阻；将它们并联接在电路中，甲两端的电压_乙两端的电压，甲的电阻_它们并联的总电阻（均选填“大于”“等于”或“小于”）。三、计算题（5小题，每小题10分，共计50分）1、在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，变阻器R2上标有“1A”字样。闭合开关S，电路中的电流为0.4安，电压表的表盘如图（b）所示。（1） 求电阻R1两端的电压U1；（2） 移动滑片P，发现滑片移至变阻器两端的过程中，所有元件都能正常工作。接着用阻值为10欧的电阻R0替换R1，再次闭合开关S，在电路中各元件不损坏的情况下，移动滑片P，发现电压表示数最大变化量为6伏。且与接入R1时相比，电压表示数的最大值相差2伏。（a）小杨根据上述信息，计算两次电压表示数的最大值。他的计算过程如下：当R1连入电路时，若I大=1A，U1大=15V。当R0连入电路时，因为电压表示数的最大值相差2V，所以U0大=13V。请判断小杨的计算过程是否合理，并写出理由；若不合理，写出正确的计算过程；（b）求滑动变阻器R2的最大阻值。2、如图所示电路中，电源电压恒为3V，电阻R1为15，同时闭合开关S1、S2，电流表示数0.3A，求：（1）通过电阻R1的电流；（2）电阻R2的阻值；（3）R1、R2并联后的总电阻为多大？3、如图所示，电源电压保持不变，当滑动变阻器滑片P位于a端时，电流表示数为；当滑动变阻器的滑片P位于b端时，电流表的示数为。求：（1）电源电压；（2）滑动变阻器的最大阻值；（3）滑片P滑到ab中点c时电流表的示数。4、电流表的量程为00.6A，电压表的量程为015V，滑动变阻器标有“80，1A”字样。电阻R0=30，电路两端电压U不变，且U=24V，求在不超过电表量程的情况下，滑动变阻器R接入电路的电阻的变化范围。5、如图所示电路，开关都闭合时，电流表的示数为0.5A；断开S2后，电流表的示数为0.3A。若电阻R1的阻值是10，求：（1）电源电压。（2）电阻R2的阻值。-参考答案-一、单选题1、D【解析】【详解】由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得即电流表A1和A的示数的比值变小；若电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是和。故选D。2、C【解析】【详解】AB甲、乙电阻并联在电路中，并联电路各支路两端电压相等，由图可得当电阻两端的电压为3V时，通过甲的电流为0.3A，通过乙的电流为0.6A，所以通过两电阻的电流之比由欧姆定律可得甲、乙两电阻之比故AB错误；C根据PUI可得甲、乙电阻并联在电路中电功率之比故C正确；D将甲、乙电阻串联在6V的电路中，串联电路各处电流相等，由欧姆定律可得两电阻两端的电压之比故D错误。故选C。3、D【解析】【详解】由图得，滑动变阻器与电阻R1并联，电压表与滑动变阻器并联，测量滑动变阻器的电压，电流表A测量干路电流，电流表A1测量电阻R1电流。闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路中，各支路互不影响，电压表V和电流表A1示数不变，电路中总电阻变大，电源电压不变，由欧姆定律得，电路总电流变小，所以电流表A示数变小，因此电流表A示数与电流表示数的比值变小，电压表V示数与电流表A示数的比值变大，故ABC不符合题意，D符合题意。故选D。4、C【解析】【详解】导体、绝缘体、半导体主要是根据导电性能的强弱来区分的。把容易导电的物体叫做导体，如金属、石墨、人体等；把不容易导电的物体叫做绝缘体，如橡胶、玻璃、塑料、陶瓷等；把导电性能介于导体和绝缘体之间的材料叫做半导体，如锗、 硅、砷化镓等。故玻璃杯、陶瓷盒、橡胶棒属于绝缘体，不属于导体，钢直尺的原材料是金属，容易导电，属于导体，故ABD不符合题意，C符合题意。故选C。5、A【解析】【详解】根据欧姆定律可知：在导体两端的电压相同时，通过导体的电流越大，导体的电阻就越小；（或者在通过导体的电流相同时，导体两端的电压越大，导体的电阻就越大）；由图可知：在电压相同时，通过1定值电阻的电流比2小，根据 可知，1的电阻比较大，故A符合题意，BCD不符合题意。故选A。6、C【解析】【详解】由图可知，定值电阻R0和热敏电阻R串联在电路中，电压表测量R0两端的电压，根据欧姆定律，电路电流电压表的示数当所测环境温度升高时，热敏电阻R阻值减小，此时电路电流增大，电压表的示数也增大，故ABD错误，C正确。故选C。7、D【解析】【详解】AC甲电路中，两电阻串联，故电流关系为乙电路中电流为经整理可知故AC错误；BD甲电路中，电压表的示数为乙电路图中，电压表的示数为电源电压，故故B错误；D正确。故选D。8、D【解析】【详解】油量表与转动式变阻器并联，根据电流表和电压表的连接特点可知油量表是电压表改装的。如果是电流表改装，转动式变阻器将不会有电流通过，不能达到显示油量多少的作用。此时滑动变阻器与定值电阻R0串联，当油位越高，连杆右端下滑，即滑片P向下移动，R接入电路中的电阻变小，电路中电流变大，根据串联电路分压规律可知，R两端的电压变小。故D正确，ABC错误。故选D。9、C【解析】【详解】A由可知，甲乙的质量未知，无法判断甲乙的比热容，故A错误；B橡胶是绝缘体，金属是导体，所以金属的导电性更好，故B错误；C图中水蒸气的内能转化为软木塞的机械能，与内燃机的做功冲程能量转化相同，故C正确；D图中电阻箱示数是故D错误。故选C。10、A【解析】【详解】验电器中的1是金属球，3是金属杆，4是金属箔片，这些金属，是导体，2橡胶垫，是绝缘体；组成滑动变阻器的金属杆6（滑片导轨）、金属滑片5和电阻丝7，都容易导电，属于导体，8是瓷筒，用陶瓷制成，不容易导电，属于绝缘体；综上可知，A选项符合题意，BCD不符合题意。故选A。二、填空题1、 0.6 10 10【解析】【详解】1通过该导体的电流2导体的电阻为3因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端的电压为零时，其电阻仍为10。2、 2 0.6 1.2【解析】【详解】1由电路图知道，只闭合开关S时，电路为L的简单电路，电流表测通过L的电流，由图像知道，只有当UL=2V、IL=0.4A时，小灯泡的实际功率为P=ULIL=2V0.4A=0.8W由此可知，电源电压为2V。2再闭合开关S1时，灯泡L与电阻R并联，电流表测干路电流，由于并联电路中各支路独立工作、互不影响，所以，通过L的电流不变，因并联电路中各支路两端的电压相等，所以，此时电阻R的电压UR=UL=2V由图像知道，通过R的电流IR=0.2A由于并联电路中干路电流等于各支路电流之和，所以，电流表的示数，即干路电流I=IR+IL=0.2A+0.4A=0.6A3电路消耗的总功率P=UI=2V0.6A=1.2W3、右【解析】【详解】根据图像可知，定值电阻的阻值与电流的积是一个定值，即电压不变。当他把10定值电阻换成15时，根据串联电路分压的规律，定值两端电压会变大，为保持定值两端电压不变，则滑动变阻器要多分电压，所以滑动变阻器接入的阻值要变大，如图，滑动变阻器的滑片应向右移动，使电压表示数保持不变。4、 50 50 50【解析】【详解】（1）1由可知，电阻的阻值（2）23电阻与两端的电压和通过的电流无关，与自身的横截面积、材料和长度有关，当电阻两端电压减小为5V或0V时，该电阻的阻值不变，仍为50。5、 小于 等于 大于【解析】【详解】1影响导体电阻大小的因素有导体的材料、长度、横截面积和温度。当材料和长度相同时，导体的横截面积越小，电阻越大，因导线甲的横截面积较大，故甲的电阻小于乙的电阻。2并联电路各支路两端电压都相等，故将它们并联接在电路中，甲两端的电压等于乙两端的电压。3导线甲和导线乙并联时，电路总电流等于各支路电流之和，即根据欧姆定律，电路总电阻故并联电路中总电阻小于任何一个分电阻，所以甲的电阻大于它们并联的总电阻。三、计算题1、（1）8V；（2）（a）不合理，正确过程见解析；（b）20【解析】【详解】解：（1）由图知道，电压表测量的是R1两端的电压，由欧姆定律知道，电阻R1两端的电压U1为（2）（a）不合理，因为若按题中计算结果，则通过R0的最大电流为即此电流值超过了滑动变阻器允许通过的最大电流，不符合题意。当连入电路时，电路中最大电流为，所以R0两端最大电压为因为电压表最大示数相差2V，所以当连入时，伏，又因为滑片能移至滑动变阻器两端，所以电源电压为（b）当连入时，电压表示数最大变化量为6V，所以定值电阻两端电压最小为此时电路中电流为此时阻值最大，最大值为答：（1）电阻R1两端的电压8V；（2）（a）小杨的计算过程不合理，正确解析过程见解析；（b）滑动变阻器R2的最大阻值20。2、（1）0.2A；（2）30；（3）10【解析】【详解】解：（1）同时闭合开关S1、S2，两电阻并联，则两电阻电压均等于电源电压，由欧姆定律可得（2）电流表测干路电流，则流过R2的电流为I2=I-I1=0.3A-0.2A=0.1A由欧姆定律可得（3）由欧姆定律可得并联后总组织为答：（1）通过电阻R1的电流为0.2A；（2）电阻R2的阻值为30；（3）R1、R2并联后的总电阻为10。3、（1）3V；（2）；（3）【解析】【详解】解：（1）由电路图可知，与串联，电流表测电路中的电流。当滑动变阻器滑片P位于a端时，滑动变阻器接入电路中的电阻为零，电路为的简单电路，则电源电压（2）当滑动变阻器滑片P位于b端时，变阻器接入电路中的电阻最大，此时电路的总电阻因串联电路中总电阻等于各分电阻之和，则滑动变阻器的最大阻值（3）滑片P滑到ab中点c时，变阻器接入电路中的电阻此时电路的总电阻电路中的电流即电流表的示数答：（1）电源电压为3V；（2）滑动变阻器的最大阻值为；（3）滑片P滑到ab中点c时电流表的示数为。4、1050【解析】【详解】由电路图可知，电阻R0和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。因电流表量程为00.6A，滑动变阻器允许的最大电流为1A，因此电路允许的最大电流为0.6A，此时滑动变阻器接入电路的阻值最小，由欧姆定律可得，此时电路的最小总电阻为因串联电路的总电阻等于各部分电阻之和，所以滑动变阻器接入电路的最小阻值为当电压表示数为15V时，滑动变阻器接入电路的阻值最大，因串联电路两端电压等于各部分电压之和，所以此时R0两端电压为因串联电路处处电流相等，所以此时电路电流为此时滑动变阻器接入电路的最大阻值为因滑动变阻器的最大阻值为80，满足条件，所以滑动变阻器接入电路的阻值范围是1050。答：滑动变阻器接入电路的阻值范围是1050。5、（1）3V；（2）15【解析】【详解】解：（1）断开S2后，只有电阻R1接入，电流表的示数为0.3A，电源电压（2）开关都闭合时，两电阻并联，通过电阻R2的的电流为电阻R2的阻值答：（1）电源电压为3V；（2）电阻R2的阻值为。
