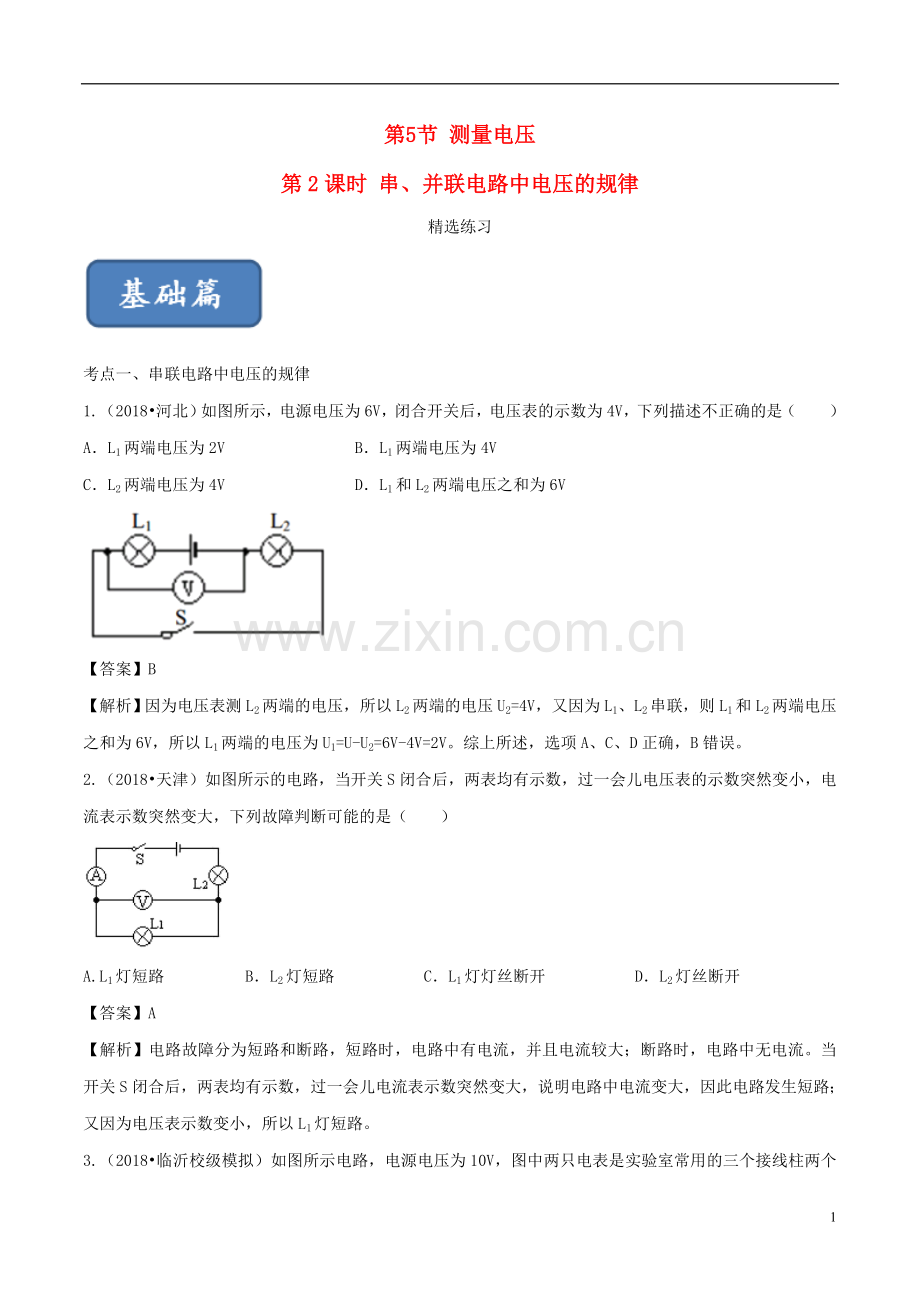

第5节 测量电压 第2课时 串、并联电路中电压的规律精选练习考点一、串联电路中电压的规律1.（2018河北）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）AL1两端电压为2V BL1两端电压为4V CL2两端电压为4V DL1和L2两端电压之和为6V【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V。综上所述，选项A、C、D正确，B错误。2.（2018天津） 如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A.L1灯短路 BL2灯短路 CL1灯灯丝断开 DL2灯丝断开 【答案】A【解析】电路故障分为短路和断路，短路时，电路中有电流，并且电流较大；断路时，电路中无电流。当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路；又因为电压表示数变小，所以L1灯短路。3.（2018临沂校级模拟）如图所示电路，电源电压为10V，图中两只电表是实验室常用的三个接线柱两个量程的电压表当闭合开关时，两只电压表的指针偏转角度相同，则电阻R1两端的电压为（）A2V B8V C5V D10V 【答案】B【解析】据图可知，V1测量的是R2 的电压，V2测量的是电源电压，即为10V，两只电压表的指针偏转角度相同，即V2是V1的5倍，故V1的示数是： 2V；所以R2电压是2V，故R1电压是：10V-2V=8V，故选B。4. （2018吉林）小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零。是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因则电路的故障可能是（）A.电流表断路了 B灯L1断路了 C灯L2断路了 D灯L2短路了【答案】C【解析】电流表断路，灯泡都不亮，用电压表测量时，电流表无示数，电压表有示数，不合题意；灯L1断路了，当用电压表测量时，电压表会有示数，不合题意；灯L2断路了，当用电压表测量时，电压表与电路串联，电压表有示数，符合题意；灯L2短路了，则电路中有电流，灯L1会亮，电流表有示数，不合题意。5.（2017广安） 图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是 0V， 2V， V，6 V。 【答案】0；2；4；6【解析】当M接在a点时，电压表被短路，故电压表示数为0；当M接在b点时，电压表与灯泡L1并联，电压表示数为灯泡L1两端的电压，即2V；当M接在c点时，电压表与灯泡L1、L2两端并联，电压表示数为灯泡L1、L2两端电压之和，即2V+2V=4V；当M接在d点时，电压表并联在电源两端，故为三盏灯的电压之和，即2V+2V+2V=6V。6.（2018湖北） 如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为_V，L2两端的电压为_V，电源电压为_V。 【答案】10；2；12【解析】图中两个灯泡串联，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，所以灯泡L1两端的电压是10V，灯泡L2两端的电压是2V，根据串联电路中电压的规律，电源电压U= U1+ U2=12V。7.（2017常德中考）小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。【答案】8；2【解析】由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；由于串联电路两端电压等于各部分电压之和，所以V1选的是大量程，V2的是小量程，即V1的量程为015V，分度值为0.5V，示数为10V；V2的量程为03V，分度值为0.1V，示数为2V；因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压：U1=U-U2=10V-2V=8V。故答案为：8；2。8.（2018山东） 瑞瑞同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和，瑞瑞同学准备了两种相同的灯泡L1和L2和其他实验器材。进行实验：(1)按如图所示的电路图连接电路；(2)闭合开关，用电压表分别测出AB、BC、AC间的电压并记录在表格中。分析与论证：(1)在物理学中，串联电路电压的规律是：_。(2)分析下列的实验数据得出的结论与他的猜想_(填“相符”或“不相符”)。AB间电压BC间电压AC间电压1.4V1.4V2.8V评估：这个实验的不足之处是：（1） ；（2） 。【答案】分析与论证：（1）串联电路两端的总电压等于各部分电路两端的电压之和；（2）相符评估：（1）以两只相同的灯泡代替一般情况下的灯泡（2）以一次实验得出物理规律【解析】通过实验数据分析得到：串联电路两端的总电压等于各部分电路两端的电压之和，是与他的猜想相符的，但是由于他使用了两个相同规格的小灯泡，导致两个灯泡两端的电压也是相等的，这样可能在分析数据时，得出串联电路各用电器两端的电压相等的错误结论，所以应该使用两个不同的灯泡来做实验。考点二、并联电路中电压的规律9.（2018河南） 如图所示的电路中，电源电压保持不变，当开关S闭合时，电压表示数将( )A变大 B变小 C不变 D无法判断【答案】C【解析】灯泡L1与L2并联在电源上，其两端的电压均等于电源电压，当S闭合或断开时，根据并联电路的特点可知，L2支路不影响L1支路，故答案为C。10.（2018南雄市校级一模）如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为 V，灯L2两端的电压为 V，电源电压为 V。2.5【答案】2.5；3.5；6【解析】（1）电源的电压U=41.5V=6V；（2）由电路图可知，当S1闭合，S2断开时和当S1断开，S2闭合时，两灯泡始终串联；当S1闭合，S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1=2.5V；当S1断开，S2闭合时，电压表测电源的电压，所以电压表的示数U=6V；灯L2两端的电压U2=U-U1=6V-2.5V=3.5V故答案为：2.5；3.5；6。1.211.（2018德州）如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是( )AL1断路 BL1短路 CL2断路 DL2短路【答案】A【解析】电流表的示数为零，表明电路中某处断路，又因为电压表示数也为零，表明断路的是电灯L1(如果断路的是电灯L2，则电压表示数约为电源电压)。12.（2017扬州） 如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_V；若开关S1、S2同时闭合，L1两端的电压为_V， L3两端的电压为 V。【答案】3；1；4【解析】两节铅蓄电池串联总电压是4V，当只闭合开关S2时，灯泡L1 、L2串联电压表测量L1两端的电压，根据串联电路中电压规律，L2两端的电压为3V；开关S1、S2同时闭合，灯泡L1 、L2串联并到了电源两端，灯泡L3并联到了电源两端，L1两端的电压是1V，L3两端的电压是3V。13.（2017丹东模拟）某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将 只这样的小彩灯 联。【答案】40；串【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数n=U/U灯=220V/5.5V=40只。14.（2018祁阳县二模）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为 V、 V。 【答案】8；2【解析】（1）由电路图可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是015V，分度值是0.5V，电压表示数UV1=10V；电压表V2量程是03V，分度值是0.1V，电压表示数UV2=2V；即R2两端电压是2V；（2）电阻R1的电压U1=10V-2V=8V,故答案为：8；2。15.（2018湖南） 如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_V, L3两端的电压U3为_V。【答案】3；1；2【解析】图中三个灯泡串联，电压表V1测量L1、L2两端的电压，电压表V2测量 L2、L3两端的电压。四节干电池串联后的电压是U=6V。根据串联电路中电压的规律：灯泡L1两端的电压是U1=U-3V=3V；灯泡L3两端的电压U2=U-4V=2V；灯泡L2两端的电压U2=4V-U1=1V。16.（2019南宁） 在如图所所示电路中，(1)将电流表、电压表的符号填入圆圈中。(2)标出电表的正负接线柱。(3)标出开关闭合时，通过电路各部分电流的方向。(4)电流表测的是灯_的电流。(5)电压表测的是_的电压。(6)L1与L2是_联。【答案】(1)(2)(3)答案如下图所示；(4)L2；(5)L1、L2；(6)并【解析】图中两灯泡并联，可以用“假设法”判断圆圈中的电表；图中电流流向如下图所示，根据“正进、负出”可以标出电流表、电压表的正负极；根据电流的流向还可以判断出电流各部分电流的流向；电流表接到了L2所在支路测量通过L2的电流，电压表并联到了电源两端，也并到了L1的两端和L2的两端为并联所以测量的是L1、L2的电压。17.（2018重庆）小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2_。【答案】9VU1【解析】从图象可以看出，电压U2与电压U1成一次函数关系，设关系式为U2kU1+b，则根据表中提供的数据，选取两个特殊点，如(3 V，6 V)和(4 V，5 V)代入上式，得k-1，b9 V，因此可得到关系式为：U29 V-U1。18.（2018河南）如图,电源电压为6V,电路中的三只灯泡完全相同,问：（1）若电流表的示数为0.3A,则哪几盏灯中的电流等于0.3A?（2）电压表的示数为多少?【答案】（1）L1、L2、L3；（2）4V【解析】（1）图中电路，三个灯泡是串联，串联电路中电流相等，所以流过三个灯的电流相等都是0.3A；（2）三个灯泡规格相等，电源电压是U总=6V，所以每个灯泡两端的电压也相同，一个灯泡两端的电压：；电压表测量L1、L2两端的电压，电压表示数：。19. （2018广西）某小组同学做了一个有关灯泡发光亮度的探究。他们用5只不同规格的灯泡分别接入电路，使它们都正常发光，并用电压表和电流表分别测得灯泡正常发光时的电压和电流。该小组的同学仔细观察灯泡的亮暗程度，把实验数据分成两组，如下表一、表二所示。表一（第一组）实验序号电压（V）电流（A）灯的亮度162.00最亮261.00比较亮360.50较暗表二（第二组）实验序号电压（V）电流（A）灯的亮度4121.00最亮561.00比较亮631.00较暗（1）分析比较表一的数据及观察到的现象，可得到的初步结论是： 。（2）分析比较 的数据及观察到的现象，可得出的初步结论是：通过灯泡的电流相同时，灯泡两端的电压越高，灯泡越亮。【答案与解析】(1)电压相同时，电流越大，灯泡越亮；(2)表二20. （2018菏泽中考）根据图1所示的实物连接图，在图2的框中画出电路图。【答案】如图所示【解析】从电源正极开始依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如图所示。9
