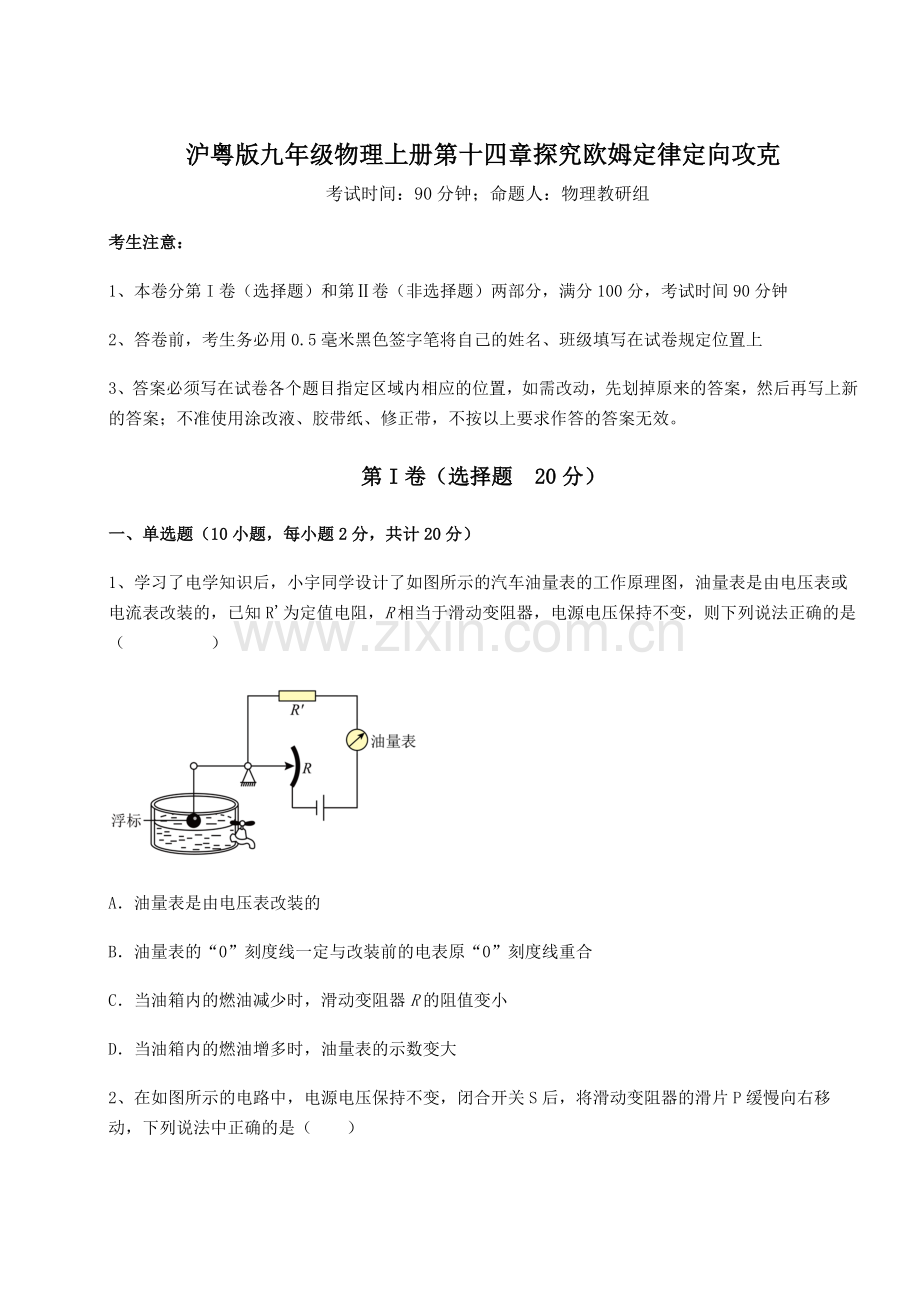

沪粤版九年级物理上册第十四章探究欧姆定律定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R'为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（     ）

A．油量表是由电压表改装的
B．油量表的“0”刻度线一定与改装前的电表原“0”刻度线重合
C．当油箱内的燃油减少时，滑动变阻器R的阻值变小
D．当油箱内的燃油增多时，油量表的示数变大
2、在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（　　）

A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2与电流表A1的示数之差变大
C．电流表A2的示数变小，电压表V的示数变大
D．电压表V与电流表A2的示数之比变大
3、如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（　　）

A．15V B．13V C．19.5V D．无法判断
4、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。下列判断错误的是（       ）

A．水位升高时，小灯泡亮度不变
B．水位升高时，电流表示数变大
C．水位升高时，电压表示数变大
D．水位最低时，电压表示数为零
5、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）

A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W
6、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（       ）

A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大
7、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。两次实验中电流表随两电压表变化的关系图像如图所示。以安全为前提，下列描述正确的是（     ）

A．电源电压为4V
B．R1的最大电阻为40Ω
C．前后两次实验的电流比I'︰I=2︰1
D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A
8、在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（　　）

A．电流表A示数与电流表Al示数的差变大
B．电流表A1示数与电流表A2示数的比值变大
C．电流表A1示数与电流表A2示数的和不变
D．电流表A示数与电流表A2示数的比值不变
9、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（　　）
A． B．
C． D．
10、下列数据符合实际情况的是（　　）
A．LED节能灯正常工作时的电阻为0Ω
B．成人散步时走2km路程大约用半小时
C．一枚一元硬币的重量大约是6N
D．3月葫芦岛地区的平均气温为
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、图为小汇设计的可调亮度小灯电路图，电源电压保持不变。闭合开关S，移动滑动变阻器R的滑片P过程中，小灯L突然熄灭。若电路中只有一处故障，且只发生在小灯L或变阻器R处。现仅有一只完好的小灯L′，没有测量电表。

① 为确定故障，小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则电路中可能存在的故障是______；
② 请写出进一步确定故障的操作方法、观察到的现象及对应的故障。______
2、在图所示的电路中，电源电压保持不变，电阻R和小灯L的阻值相等。开关S闭合后电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，由于R或L中有一个出现故障，使至少一个电表的示数变大。

（1）小灯泡L________不发光（选填“一定”或“可能”）；
（2）请根据相关信息写出此时两电表的示数及相对应的故障________。
3、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为______Ω。

4、在科创活动中，冯森需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个______Ω的电阻______联来获得。
5、如图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大，故障只发生在电阻R1、R2上，将电流表A与R1位置互换后，电压表与电流表的示数不发生变化，写出两电表的示数及对应的故障______。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示的电路中，滑动变阻器R1和定值电阻R2=10Ω串联；当滑动变阻器的滑片在a端时，电流表的示数为1.2A；当滑动变阻器的滑片在ab中点时，电流表示数为0.4A。求：
（1）电源电压是多大？
（2）当滑片在ab中点时，把电流表换成电压表，电压表的示数是多少？
（3）在（2）小问中，电路正常工作100s时，R2消耗了多少电能？

2、某型号汽车的油量显示电路如图甲所示，其中定值电阻R0=10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油=0.7×103kg/m3，g取10N/kg。求：

(1)加满汽油时汽油在油箱底部产生的压强；
(2)电源的电压；
(3)汽油耗尽时电流表的示数。
3、如图甲所示，足够高的柱形容器的底面积为100cm2，里面装有24cm深的水，上方用一足够长的细绳吊着质量为0.9kg的长方体物体，其底面积为50cm2，高为20cm，现将细绳挂在弹簧测力计下，初始状态时，物体的下表面恰好与水面接触.容器底部是一个压敏电阻R（上表面与水接触并涂有绝缘漆，其阻值与受到的水的压力的关系如图丙所示）。R所在的电路放在了容器底部，电路图如图乙所示，电源电压18V，电流表的量程0～0.6A，电压表的量程0～15V，小灯泡上标有“6V，3W”的字样，且忽略温度对灯泡电阻的影响。求：
（1）初始状态下，压敏电阻的阻值；
（2）手拿弹簧测力计将物体缓慢向下移动，使得物体浸在水中的深度为8cm，则稳定后电路中的电流是多少？
（3）在（2）的基础上，保持弹簧测力计的位置不动，往容器中加水，为了保证电路的安全，则最多往容器中加入多少kg的水？（弹簧测力计拉力每变化1N，长度变化0.5cm）

4、如图所示，电源电压保持不变，小灯泡标有“6V 3W”字样，滑动变阻器的铭牌上标有“20Ω 1A”字样，通过灯泡的电流I与灯泡两端的电压U的关系如图乙所示。闭合开关S，求：
（1）只闭合S3，当滑动变阻器的滑片P滑到中点时，灯泡恰好正常发光，求此时灯泡的电阻和电源电压。
（2）移动滑动变阻器的滑片，当灯泡两端的电压为4V时，小灯泡的实际功率。

5、小明在课外调查中知道，有一类电阻值会随所受压力大小改变的元件，通常称为压敏电阻，在生产生活中，压敏电阻有许多实际应用。小明与同学们利用压敏电阻设计并制作出了一个电子秤，图甲为其工作原理图。电路中的R0为定值电阻，R是压敏电阻，其电阻值随所受压力F变化的关系如图乙所示。他们将电路中电压表的表盘数值改写成对应物体质量的数值后，可直接从表盘上读出所称量物体的质量。已知电源电压为6V且保持不变，g取10N/kg，则：
（1）未放物体时，电压表示数为1V，求R0的阻值；
（2）当所称量物体的质量为75kg时，求电压表示数；
（3）若所选电压表量程为0～3V，求该电子秤的量程。

四、实验探究（2小题，每小题10分，共计20分）
1、小霞用如图甲所示电路探究“电流与电阻的关系”，电源电压3V，电阻R有4个阻值（5Ω、10Ω、20Ω、30Ω）供选用，滑动变阻器R2规格为“10Ω   1A”。

实验序号
R1/Ω
I/A
①
5

②
10
0.20
③
20
0.10
（1）开关闭合前，应将滑动变阻器R2滑片移到最_________（选填“左”或“右”）端；当开关闭合后，发现电压表有明显偏转，电流表无示数，则发生的故障可能是R1_________（选填“短路”或“断路”）；
（2）当接入的电阻R1阻值为5Ω时，闭合开关，调节滑片，使电压表示数到达_________V时，此时电流表示数如图乙所示，该示数为_________；
（3）保持滑片位置不变，将R1换为10Ω后，滑动变阻器的滑片要向_________（选填“右”或“左”）移动。再将R1换为20Ω后，再次进行实验。实验所得的三组数据如表格所示，由此可得出的结论是：电压一定时，通过导体的电流和导体电阻成_________（选填“正比”或“反比”）；
（4）小微换用30Ω定值电阻继续进行第4次实验，即使将滑动变阻器滑片移到最左端，也无法满足实验要求。仔细分析后，发现只需将电源电压适当_________（选填“调大”或“调小”）即可；
（5）若下图是上述实验过程中电压表示数U、电流表示数I、定值电阻R1和滑动变阻器R2建立关系的图像，则一定错误的是_________。
A． B．   C． D．
2、某班在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“2.5V   0.3A”的小灯泡、标有“20Ω1.5A”滑动变阻器，导线若干。

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉；电流表的量程选择要恰当；滑动变阻器的滑片向右移动，小灯泡变暗）______；
（2）某同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是______；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）下表是某同学测得的数据，经分析发现，有一组数据有编造嫌疑，是第______次；
实验次数
1
2
3
4
电压U/V
1
1.5
2.0
2.5
电流I/A
0.2
0.23
0.25
0.3
电阻R/Ω
5
6.5
8.0
8.3
（4）利用此电路______（填“可以”或“不可以”）来探究“电流与电压的关系”；
（5）如还需测量Rx阻值，而电压表突然损坏，老师又设计了一种方案，也测出了Rx的阻值。电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当只闭合开关______时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝______。（用已知和测出的物理量符号表示）

-参考答案-
一、单选题
1、D
【详解】
A．由图知，油量表是串联在电路中，由电流表和电压表的使用规则判断，油量表是由流表改装的。故A错误；
B．由电路图可知，当油箱内燃油耗尽时，滑动变阻器接入电路的电阻最大，根据串联电路的电阻特点和欧姆定律可得，此时电路中的电流为，即此处应标油量表的零刻度线。故B错误；
C．由图知，当油箱内的燃油减少时，浮标下沉，滑动变阻器R接入电路的阻值变大。故C错误；
D．当油箱内的燃油增多时，浮标上浮，滑动变阻器R接入电路的阻值变小，根据知，电路中电流增大，油量表的示数变大。故D正确。
故选D。
2、B
【详解】
A．由电路图可知，滑动变阻器R1与定值电阻R2并联接入电路，电流表A1测R2支路电流，电流表A2测干路总电流，电压表V测电源电压，当滑动变阻器的滑片P缓慢向右移动时，定值电阻R2两端电压等于电源电压不变，故由欧姆定律可知，流过R2的电流不变，即电流表A1的示数不变，电压表V的示数也不变，故A错误；
B．由并联电路的电流规律可知，电流表A2与电流表A1的示数之差为流过滑动变阻器的电流大小，当滑动变阻器的滑片P缓慢向右移动时，接入电路中的阻值变小，故由欧姆定律可得，流过滑动变阻器的电流变大，即电流表A2与电流表A1的示数之差变大，故B正确；
C．因滑动变阻器的滑片P缓慢向右移动时，流过定值电阻的电流不变，流过滑动变阻器的电流变大，故电路的总电阻变大，即电流表A2的示数变大，电压表V的示数不变，故C错误；
D．因电流表A2的示数变大，电压表V的示数不变，故电压表V与电流表A2的示数之比变小，故D错误。
故选B。
3、B
【详解】
由图可知，开关闭合后，两灯泡串联，电流表A测电路中的电流，已知灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，由于串联电路中电流处处相等，则电路中的最大电流为

根据串联电路的总电阻等于各电阻之和可得

由 可得最大电源电压

故ACD不符合题意，B符合题意。
故选B。
4、B
【详解】
由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器下端部分两端的电压。
ABC．水位升高时，滑片向上移动，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变，灯泡亮度不变。与电压表并联部分的电阻变大，根据U=IR可知，电压表示数变大。故AC正确，不符合题意，B错误，符合题意。
D．水位最低时，与电压表并联部分的电阻为0，电压表示数为0。故D正确，不符合题意。
故选B。
5、D
【详解】
AC．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。P在某一端点时电压表的示数

由串联电路的特点和欧姆定律可得电源电压
U=U2+I1R1=10V+0.2A×R1……①
同理可得，P移动至某一位置C时电压表的示数

则电源电压
U=U2′+I2R1=6V+0.6A×R1……②
由①②可得
R1=10Ω，U=12V
故AC错误；
BD． P在A端时变阻器连入阻值为0，只有R1的简单电路，电流表示数为

R1的电功率为

故D正确，B错误；
故选D。
6、B
【详解】
A．体温越高，R的阻值越小，故A错误；
B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测量的是定值电阻的电压故电压表的示数越大，故B正确；
C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；
D．体温越低，R的阻值越大，总电阻变大，电流变小，通过的电流越小，故D错误。
故选B。
7、CD
【详解】
A．闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1与R2串联，向右移动R1滑片P1时，电流表A示数不变，电压变V1示数不断变小。当R1滑片P1在最左端时，电压表V1示数最大，即为电源电压，由图乙可知电源电压为6V。故A错误；
B．断开S1、S2，闭合S3，当R2滑片的滑片P2滑至中点时，变阻器R2与小灯泡串联，根据串联电路的总电压等于各部分电路两端电压之和，得出此时R2两端电压为

根据串联电路电流处处相等，可知电流表A示数等于流过R2的电流，由图乙得出为0.15A，根据得出，R2的滑片P2滑至中点时阻值为

R2最大阻值为。闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1滑片P1移至最左端的过程中，电流不变，电压变V1示数不断变小至4V，根据得

所以R1两端电压为U1

根据得

故B错误；
C．闭合S3，断开S1、S2，滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2读数为3V，P2移动到最上端时，由图乙知I′=0.2A，由B分析知I=0.1A，所以

故C正确；
D．当S2，S3闭合，P2滑至最上端时，电路中总电阻最小，灯泡电流为0.2A，最大电流为

当仅闭合S2，P2滑至最下端时，电路中阻值最大，电流最小为

则电路的最大电流与最小电流之差为0.4A，故D正确。
故选CD。
8、B
【详解】
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表A1的示数不变；滑动变阻器R2的滑片P由中点向右移动，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小。
A．由并联电路电流的规律可知电流表A示数与电流表Al示数的差等于电流表A2示数，电流表A2的示数变小，所以电流表A示数与电流表Al示数的差变小，故A错误；
B．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的比值变大，故B正确；
C．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的和变小，故C错误；
D．电流表A示数与电流表A2示数的比值

R1的阻值不变，R2的阻值变大，所以

变大，电流表A示数与电流表A2示数的比值变大，故D错误。
故选B。
9、D
【详解】
由并联电路电阻越并越小，小于任何一个分电阻可知，R1和R2组成并联电路的总电阻小于R1的阻值，故两电阻并联后的总阻值是里面最小的。
故ABC不符合题意；
D符合题意。
故选D。
10、B
【详解】
A．LED节能灯是半导体材料制成的，正常工作时也有电阻，电阻不为0，故A不符合题意；
B．成人散步时的速度约为4km/h，走2km路程大约用时为

故B符合题意；
C．一枚一元硬币的质量大约为6g，所受重力大约是

故C不符合题意；
D．葫芦岛地区属于沿海地区，通常3月平均气温在以上，故D不符合题意。
故选B。
二、填空题
1、     小灯L短路或变阻器R断路     断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L发光，则L短路；若L、L′均发光，则R断路
【详解】
[1] 小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则可能是ab两点之外的线路出现断路，或者是小灯L′被断路，所以故障是小灯L短路或变阻器R断路。
[2]可将小灯L′与R并联，根据小灯L′的发光情况进一步分析电路故障。具体方案为：断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L′发光，则L短路；若L、L′均发光，则R断路。
2、     可能     见解析
【详解】
由图得，开关S闭合后，电路正常工作时，灯泡L与电阻R串联，电压表测量灯泡L的电压，电流表测量电路的电流。依题意得，电源电压保持不变，电阻R和小灯L的阻值相等，电流表的示数为I0，电压表的示数为U0，由串联电路特点得，电源电压为

由欧姆定律得，灯泡与电阻R的阻值为

（1）[1]（2）[2]当灯泡L断路后，电压表测量电源电压，电压表的示数为2U0，电流表的示数为0，即电压表的示数变大，电流表的示数变小，符合题意；当灯泡L短路后，电路中只有电阻R工作，电压表的示数为0，电路电阻变小，电路电流变大，电流表的示数变大，由欧姆定律得，电流表的示数为

即电压表的示数变小，电流表的示数变大，符合题意；当电阻R断路后，电压表和电流表的示数都变为为0，即电压表的示数和电流表的示数都变小，不符合题意；当电阻R短路后，电路中只有灯泡L工作，电压表测量电源电压，电压表示数为2U0，电路电阻变小，电路电流变大，电流表的示数变大，由欧姆定律得，电路电流为

即电压表和电流表的示数都变大，符合题意；综上，电路的故障可能是：①灯泡L断路，此时电压表的示数为2U0，电流表的示数为0；②灯泡L短路，此时电压表的示数为2U0，电流表的示数为2I0；③电阻R短路，此时电压表的示数为2U0，电流表的示数为2I0。当灯泡L断路或者短路时，灯泡L不发光；当电阻R短路时，灯泡L发光，所以小灯泡L可能不发光，可能发光。
3、10
【详解】
由电流表量程为0～0.6A，滑动变阻器R上标有“20Ω0.5A”字样，可知允许通过的最大电流为0.5A。由电阻R0=10Ω，电压表量程为0～3V，可知，允许通过的最大电流为0.3A。综上，电路的最大电流为0.3A。此时电压表示数为3V，即电阻R0两端的电压为3V，又因为电源电压为6V，根据串联电路电压特点：电路两端电压等于各部分两端电压之和可知，滑动变阻器两端的电压为3V，通过的电流为0.3A，由欧姆定律知，滑动变阻器的阻值为

4、     5     并
【详解】
[1][2]串联电路中总电阻大于各部分电阻，故需要一个电阻与20Ω的电阻并联，由并联电路电阻规律可得

解得

5、电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路
【详解】
由图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大。且将电流表A与R1位置互换后，电压表与电流表的示数不发生变化。
①若R1短路，只有R2接入的简单电路，电压表变成测电源电压，电压表示数增大为U0；电路中总电阻减小，电流增大，电路表示数

当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为

前后两次电表示数不变，符合题意。
②若R1断路，电压表和电流表示数都为0，与题目中所述至少有一个电表的示数变大不符合，故R1断路不符合题意。
③若R2短路，电压表测一根导线两端的电压，示数为0；电流表示数变大，示数为

当电流表A与R1位置互换后，电压表测电源电压，示数为U0，跟电压表与电流表的示数不发生变化不符合，故不符合题意。
④若R2断路，电压表测电源电压，示数为U0，电流表示数为0，当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为0，符合题意。
综上所述：电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路。
三、计算题
1、（1）12V；（2）4V；（3）160J
【详解】
解：（1）滑片在a端时电路为R2的简单电路，电源的电压为

（2）当滑片在ab中点时，把电流表换成电压表，滑动变阻器的最大阻值和电阻R2串联接入电路，电压表测滑动变阻器右端的电压，此时电路的总电阻为

串联电路总电阻等于各分电阻之和，所以滑动变阻器的最大阻值为

电压表的示数是

（3）电路正常工作100s时，R2消耗的电能为

答：（1）电源电压为12V；
（2）电压表的示数为4V；
（3）电路正常工作100s时，R2消耗的电能为160J。
2、 (1)；(2)12V； (3)0.1A
【详解】
(1)加满汽油时油的深度为0.4m，所以加满汽油时汽油在油箱底部产生的压强为

(2)加满汽油时油的深度为0.4m，A表示数为0.6A，汽油产生的压强为，由乙图可知，此时压敏电阻的电阻值，R0=10Ω，根据串联电路的特点和可得，电源电压为

(3)汽油耗尽时，压敏电阻受压强为0，由图象知此时压敏电阻连入电路的阻值，由串联电路特点和欧姆定律可得此时电路中电流为

答：(1)加满汽油时汽油在油箱底部产生的压强为；
(2)电源的电压为12V；
(3)汽油耗尽时电流表的示数为0.1A。
3、（1）24Ω；（2）0.45A；（3）2.7kg
【详解】
解：（1）初始状态下，水深
h=24cm=0.24m
则容器底受到的压强
p=ρ水gh=1.0×103kg/m3×10N/kg×0.24m=2400Pa
压敏电阻受到的压力
F=pS容=2400Pa×100×10-4m2=24N
由图丙可知，压敏电阻的阻值与所受压力的数值比为1∶1，故压敏电阻的阻值24Ω。
（2）由电路图可知，灯泡L与压敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中各处的电流相等，所以，初始状态下电路中的电流

小灯泡的电阻

初始状态下，压敏电阻两端的电压
UR=IR=0.5A×24Ω=12V
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=UR+UL=12V+6V=18V
手拿弹簧测力计将物体缓慢向下移动，使得物体浸在水中的深度为8cm，则物体排开水的体积
V排=S物h浸=50cm2×8cm=400cm3
容器中水面上升的高度

此时容器底的压强
p′=ρ水gh′=ρ水g(h+Δh)=1.0×103kg/m3×10N/kg×(0.24m+0.04m)=2800Pa
压敏电阻受到的压力
F′=p′S容=2800Pa×100×10-4m2=28N
故此时压敏电阻的阻值28Ω，电路中的电流

（3）电压表的量程0～15V，为了保证电路的安全，压敏电阻两端的电压最大等于15V，此时小灯泡两端的电压
UL′=U-UR′=18V-15V=3V
此时电路中的电流

此时压敏电阻的阻值

由图丙知，此时压敏电阻所受的压力F″=60N，此时容器底受到水的压强

此时容器中水的深度

物体的密度

由
ρ物＜ρ水
可知，水足够多时，物体处于漂浮状态，则
F浮=G
即
ρ水gV排=ρ物gV
ρ水gS物h浸′=ρ物gS物h物
物体浸入水中的深度

则物体此时排开水的体积
V排′=S物h浸′=50×10-4m2×0.18m=9×10-4m3
往容器中加入水的体积
V加=S容h″-S容h-V排′=100×10-4m2×0.6m-100×10-4m2×0.24m-9×10-4m3=2.7×10-3m3
加入水的质量
m加=ρ水V加=1.0×103kg/m3×2.7×10-3m3=2.7kg
最多往容器中加入2.7kg的水。
答：（1）初始状态下，压敏电阻的阻值为24Ω；
（2）手拿弹簧测力计将物体缓慢向下移动，使得物体浸在水中的深度为8cm，稳定后电路中的电流为0.45A；
（3）在（2）的基础上，保持弹簧测力计的位置不动，往容器中加水，为了保证电路的安全，则最多往容器中加入2.7kg的水。
4、（1）12Ω，11V；（2）1.6W
【详解】
（1）灯泡正常发光时，灯泡两端电压U灯=6V，灯泡的电流

灯泡正常发光时电阻

滑动变阻器两端电压

电源电压
U=U灯+U滑=6V+5V=11V
（2）由图像可知，当灯泡两端的电压为4V时，灯泡电流为0.4A，则灯泡的功率
P=UI=4V×0.4A=1.6W
答：（1）灯泡的电阻12Ω，电源电压11V；
（2）灯泡的电功率1.6W。
5、（1）50Ω；（2）2V；（3）0～100kg
【详解】
解：（1）闭合开关，两电阻串联，电压表测定值电阻R0的电压，未放物体时，电压表的示数为1V，由乙图可知此时压敏电阻的阻值为250Ω，因串联电路中总电压等于各分电压之和，所以压敏电阻两端的电压
UR=U﹣U0=6V﹣1V=5V
由于串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流

则R0的阻值

（2）当电子秤称量物体的质量为75kg时，物体的重力
G=mg=75kg×10N/kg=750N
压敏电阻受到的压力为
F=G=750N
由图乙可知此时压敏电阻的阻值R′=100Ω，由电阻的串联和欧姆定律可得，此时电路中的电流

由欧姆定律可得，此时电压表的示数为
U0′=I′R0=0.04A×50Ω=2V
（3）电子秤称量的质量越大，压敏电阻受到的压力越大，由图像可知压敏电阻的阻值越小，由分压原理可知，压敏电阻的电压越小，根据串联电路电压的规律可知R0的电压越大，即电压表示数越大，且已知电压表的量程为3V，所以电压表示数最大为3V（即R0的电压最大为3V）时，电子秤称量的质量最大，此时电路中的电流

压敏电阻分得的电压
UR′=U﹣U0′=6V﹣3V=3V
此时压敏电阻的阻值

由丙图可知，此时压敏电阻受到的压力为1000N，该电子秤的最大称量值

所以该电子秤的量程为0～100kg。
答：（1）R0的阻值为50Ω；
（2）电压表的示数为2V；
（3）该电子秤的量程为0～100kg。
四、实验探究
1、     左     断路     2     0.4A     左     反比     调小     D
【详解】
（1）[1]开关闭合前，为保护电路，应将滑动变阻器R2滑片移到阻值最大处，即最左端。
[2] 当开关闭合后，若电流表无示数，说明电路可能断路；电压表示数明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，则发生的故障可能是R1断路。
（2）[3][4]当接入的电阻R1阻值为5Ω时，闭合开关，调节滑片，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，该示数为0.4A，由欧姆定律的变形公式，电压表示数为
UV=IR=0.4A×5Ω=2V
即调节滑片，使电压表示数到达2V时，此时电流表示数为0.4A。
（3）[5]保持滑片位置不变，将R1换为10Ω后，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。
[6]由表中数据可知，电阻增大为原来的几分之一，通过电阻的电流减小为原来的几分之一，可得出的结论是：电压一定时，通过导体的电流和导体电阻成反比。
（4）[7]根据串联电路的规律及分压原理有

等式左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电源电压最大，即

故电源电压最大为

故小微换用30Ω定值电阻继续进行第4次实验，即使将滑动变阻器滑片移到最左端，也无法满足实验要求。仔细分析后，发现只需将电源电压适当调小即可。
（5）[8] A．R1的电压控制不变，即U不随R1的变化而变化，故A正确，不符合题意；
B．R1的电压控制不变，由欧姆定律变形公式U=IR，通过R1的电流I与R1的阻值成反比，故B正确，不符合题意；
C．R1的电压控制不变，电源电压为一定值，由串联电路电压的规律，滑动变阻器的电压不变，由分压原理，R1的阻值与变阻器连入电路的电阻R2的比值为一定值，故D正确，不符合题意；
D．因滑动变阻器的电压不变，根据欧姆定律的变形公式U=IR，故通过变阻器的电流I与滑动变阻器连入电路的电阻R2成反比，电流I随R2的变化关系为一曲线，故D错误，符合题意。
故选D。
2、          C     1     不可以     S1
【详解】
（1）[1]根据实验电路图要求，电压表应灯泡两端电压，即与灯泡并联，电流表串联在电路中，由于滑动变阻器的滑片向右移动，小灯泡变暗，表明电路中电流变小，根据欧姆定律，滑动变阻器接入电阻变大，故滑动变阻器应接入下面左端的接线柱，如图所示

（2）[2]闭合开关后，发现小灯泡不亮，但电流表有示数。既可能是灯泡发生了短路，也可能是滑动变阻器接入电阻过大，导致电路中电流很小，灯泡实际功率太小，应首先移动滑动变阻器滑片的位置，观察灯泡是否是能发光。故AB不符合题意，C符合题意。
故选C。
（3）[3]如表所示，第1次实验中灯泡的电压为，，则此时滑动变阻器两端的电压为

此时滑动变阻器接入的电阻为

而实验中滑动变阻器规格为“20Ω   1.5A”，滑动变阻器的最大阻值小于第1次实验需要滑动变阻器接入的阻值，故第1次实验的数据有编造嫌疑。
（4）[4]由表格的数据可知，灯泡两端的电压越高，电流越大，实际功率越大，灯丝电阻温度变高，电阻越大，即电阻随温度的变化而变化，而探究“电流与电压的关系”时，要控制电阻一定，故此装置不能完成探究“电流与电压的关系”。
（5）[5]根据电路图实验的步骤，第一步应测出两电阻串联的电流，故应只闭合S1，此时的电流表为两电阻串联时的电流。
[6]当只闭合开关S1时，R0与Rx串联，电流表读数为I1；则电源的电压为
………………①
当开关S1、S2都闭合时，Rx短路，电路R0为简单电路，电流表读数为I2；则电源的电压为
……………………②
联立①②两式，可得。
