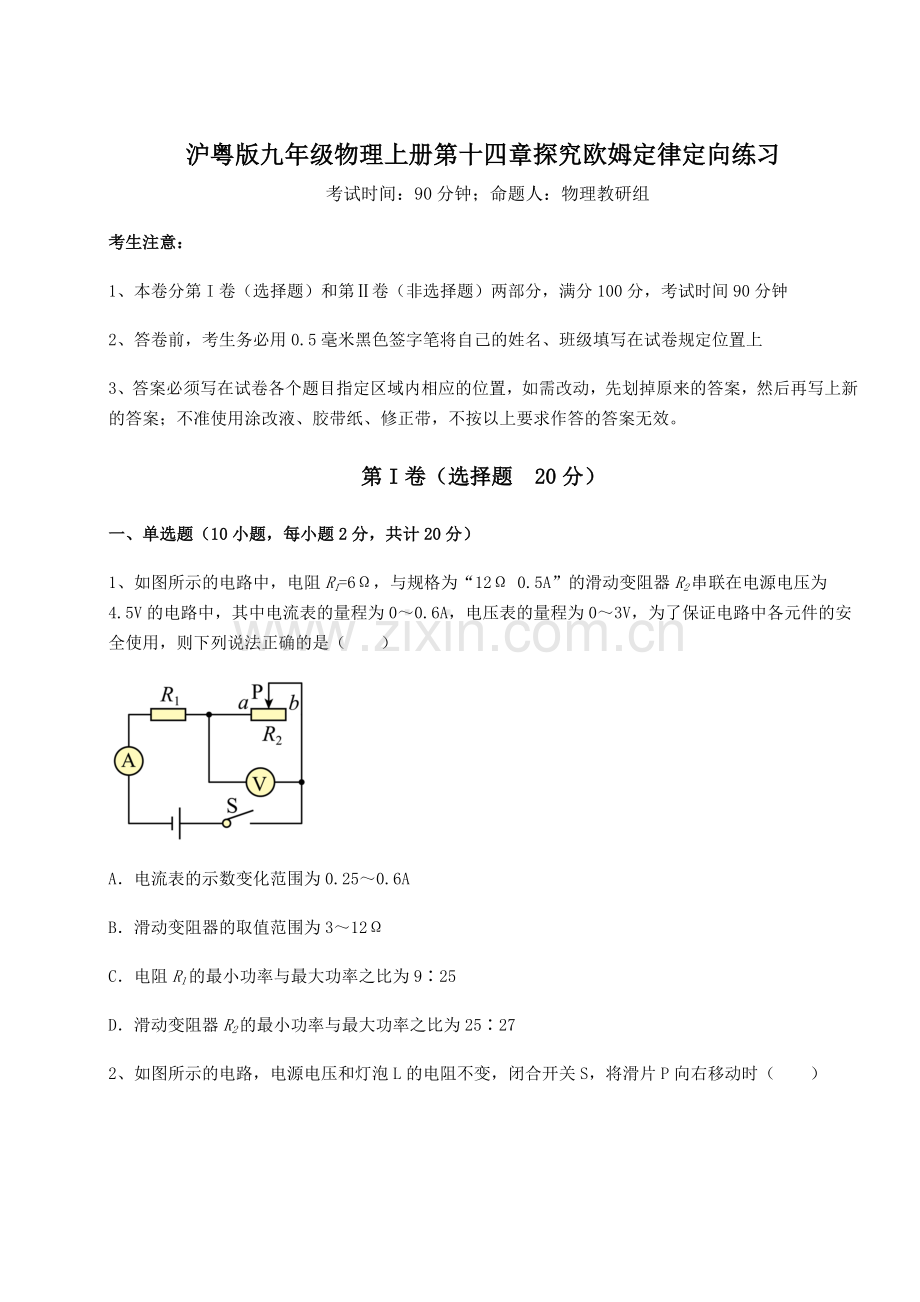

考点攻克沪粤版九年级物理上册第十四章探究欧姆定律定向练习试卷(含答案解析).docx

沪粤版九年级物理上册第十四章探究欧姆定律定向练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）

A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
2、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）

A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小
3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）

A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
4、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（　　）

A． B．
C． D．
5、如图所示，将一根铜丝拉长，一定变大的物理量是（　　）

A．质量 B．体积 C．密度 D．电阻
6、下列四组物质中，通常情况下都属于导体的一组是（　　）
A．玻璃、陶瓷、人体 B．铁、大地、铅笔芯
C．塑料尺、空气、橡胶棒 D．橡皮擦、煤油、石墨
7、如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（　　）

A．15V B．13V C．19.5V D．无法判断
8、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
9、图示为电阻R1和R2的I-U图像，由图可知（　　）

A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
10、小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（　　）

A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。

2、图中电源电压保持不变，当S1、S2都闭合时，电压表示数为U1；当S1闭合、S2断开时，电压表示数为U2；灯L1的电阻为R1，那么当S1断开、S2闭合时，通过灯L2的电流是 ______。如果S1，S2都断开，灯L2的电阻是 ______。

3、如图所示， R1=10Ω ，电源电压不变。只闭合 S1，电流表示数为 0.3A；S1、S2均闭合，电流表示数为 0.5A，此时通过 R1 的电流为_________A ，R2的阻值为___________Ω 。

4、如图是由电流表改装而成的体重计装置，其中R2是下端带绝缘体AB的滑动变阻器，R1是电路保护电阻。当人站在测试台上时，杠杆带动滑片移到 ___________（选填“AB间”或“BC间”）位置，接通电路，电流表（体重计）有一定的示数。当体重增大时，滑片P向 ___________滑，使连入电路的电阻（PC部分）变 ___________，所以电路中的电流变大，体重显示表的示数变大。

5、如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压恒定，R1为定值电阻，灯泡L电阻为10Ω且保持不变，正常工作时的电压为6V，将R2的滑片P至于b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P至于a端，L正常发光。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'=0.9A，求R1的阻值；
（3）求滑片P在b时R2的阻值。

2、如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V   2W”字样。滑动变阻器的滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。

3、如图是某流水线上的产品输送、计数装置示意图及接收器计数工作原理图，电源电压恒为6V，定值电阻R1为500Ω，R2为光敏电阻，有光照射时，阻值为500Ω，无光照射时，阻值为1000Ω。接收器根据A、B间输出的电压信号可以进行计数。现将一批边长为10cm的正方体工件，每隔1s放在水平匀速运动的传送带上的同一起始位置，每个工件的速度与时间的关系图象如图所示。
（1）当工件通过激光源与接收器之间时，求A、B之间的电压；
（2）求相邻两个工件之间的最大距离；
（3）若输送过程中传送带对每一个工件所做的功为1.2J，求工件受到的摩擦力。

4、小明家电热饮水机有加热和保温两种工作状态，它的简化电路图如图甲所示，R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。
（1）求该饮水机加热时的电流；
（2）求电阻R2的阻值；
（3）某一天，小明断开家中其他用电器，使饮水机处于加热状态，发现家中标着“3000r/（kW·h）”字样的电能表转盘在3min内转了120转，求此饮水机加热的实际功率。
额定电压
220V
额定功率
加热功率
880W
保温功率
242W
容量
2.5L

5、如图所示，电源电压保持不变，电阻R1=20，电流表A1的示数为0.4A，A2的示数为0.8A。求：
（1）电源电压；
（2）R2的电阻值。

四、实验探究（2小题，每小题10分，共计20分）
1、小红用伏安法测电阻，实验电路如图甲所示。
（1）该实验的实验原理是 _____；
（2）连接好电路，开关S刚闭合，电压表、电流表立即偏转较大，则该操作过程中不妥之处是 _____；
（3）小红在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为 _____Ω；接下来她的操作是 _____；

（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，实验电路图已设计如图丙所示，请根据实验过程写出U、Rx的表达式。实验过程：
①先将滑片移至最右端，测出此时的电流I1，则电源电压U＝I1Rx；
②再将滑片移至最左端，测出此时的电流I2，则电源电压U＝_____；
③Rx的表达式：Rx＝_____。
拓展：通过小红的实验，大家对测电阻的讨论很热烈，纷纷设计了单表测电阻的电路图（R0为已知阻值的定值电阻），下列方案中不能测出Rx阻值电路是 _____。

2、如图，小明同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为4.5V，五个定值电阻分别为5Ω、10Ω、15Ω、20Ω及25Ω，标有“50Ω 1A”的滑动变阻器R'、电压表（0~3V）、电流表（0~0.6A）、开关各1只，导线若干。

（1）请根据图甲所示电路图将图乙所示的实物电路连接完整；（要求：导线不允许交叉）；( )
（2）闭合开关前，应将滑动变阻器滑片P移动到最 ___________端（填“左”或“右”）；
（3）电路连接完整后闭合开关，电流表有示数，电压表无示数，可能是电阻    ___________（填“断路”或“短路”）。处理好故障以后，适当调整滑动变阻器，当电压表示数为2.5V时，读出了对应的电流值；
（4）断开开关，保持滑片P位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，应向 ___________（填“左”或“右”）移动滑片P才能达到实验要求；
（5）小明再分别将定值电阻15Ω、20Ω、25Ω连入，将实验所得的五组数据绘制出I﹣R图像，如图丙所示，由图像可得出的结论是：___________；
（6）为完成该实验探究，滑动变阻器允许连入电路的最小阻值为 ___________Ω。

-参考答案-
一、单选题
1、B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为

则滑动变阻器两端的最小电压

由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值

由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则

电路中最小电流为

此时滑动变阻器接入电路的最大阻值为

所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为

电阻R1的最大功率

电阻R1的最小功率与最大功率之比为

故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当

(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
     ②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
   ④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为

故D错误。
故选B。
2、D
【详解】
灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。
故选D。
3、D
【详解】
AB．若将a、c接入电路中，等于是把电阻片最大阻值接入，旋转旋钮无法改变其阻值，故无法改变风扇速度，故错误。
C．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻片长度变大，阻值变大，电路中电流变小，风扇风速减慢，故错误。
D．若将b、c接入电路中，顺时针转动旋钮时，接入的电阻片长度变小，阻值变小，电路中电流变大，风扇风速加快，故正确。
故选D。
4、D
【详解】
若甲、乙均为电流表时，断开开关S，R1和R2并联，由于并联电路各支路两端的电压相等，则

若甲、乙均为电压表时，闭合开关S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是

故选D。
5、D
【详解】
质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
6、B
【详解】
A．玻璃、陶瓷、人体中，人体属于导体，玻璃和陶瓷属于绝缘体，故A不符合题意；
B．铁、大地、铅笔芯都易导电，属于导体，故B符合题意；
C．塑料尺、空气、橡胶棒都属于绝缘体，故C不符合题意；
D．橡皮擦、煤油、石墨中，石墨属于导体，橡皮擦和煤油属于绝缘体，故D不符合题意。
故选B。
7、B
【详解】
由图可知，开关闭合后，两灯泡串联，电流表A测电路中的电流，已知灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，由于串联电路中电流处处相等，则电路中的最大电流为

根据串联电路的总电阻等于各电阻之和可得

由 可得最大电源电压

故ACD不符合题意，B符合题意。
故选B。
8、A
【详解】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为

横截面积关系为

A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
9、C
【详解】
AB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为

由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；
C．将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；
D．将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。
故选C。
10、C
【详解】
A．已知电源电压保持4.5V不变，实验前设置定值电阻两端的预设值为1.5V。由串联电路的电压特点可知，滑动变阻器两端的电压为

根据串联电路的电压与电阻的比例关系可知

接入阻值为20Ω的定值电阻时，实验无法完成，是因为滑动变阻器不能分担足够多的电压，导致定值电阻两端电压不能减小到1.5V而造成的；由题可知滑动变阻器的最大阻值为30Ω，设定值电阻两端电压为1.5V时，滑动变阻器以最大阻值接入电路，其两端电压为 ，则有

解得，当滑动变阻器以最大阻值接入电路时，其两端电压应为
U滑=2.25V
此时定值电阻和滑动变阻器两端的的总电压为
U总=U定+U滑=1.5V+2.25V=3.75V
因此，可以换一个电压值为3.75V的电源，比之前的电源电压值小，但不能换用电压值更大的电源，故A不符合题意；
B．因为探究电流与电阻的关系时，要控制定值电阻两端电压不变，所以若在此时增大定值电阻两端的电压预设值，将使得前两次测量的数据失效，故B不符合题意；
C．由题意知，更换为20Ω的定值电阻后，其两端的电压仍为1.5V。根据欧姆定律，此时通过该电路的电流为

由A选项分析可知，若控制定值电阻两端电压为1.5V，则电源电压大于定值电阻和滑动变阻器两端的总电压。由串联电路分压特点可知，此时可以串联一个电阻，串联的电阻需要分担的电压为
U串=U0-U总=4.5V-3.75V=0.75V
由欧姆定律可知，串联的电阻的阻值应为

所以，可以在将滑动变阻器调至最大阻值30Ω的情况下，在a、b之外的电路中串联阻值为10Ω的电阻使实验得以完成，故C符合题意；
D．由以上分析可知，若更换滑动变阻器，则滑动变阻器的阻值至少应为

故D不符合题意。
故选C。
二、填空题
1、     6     12
【详解】
[1]只闭合开关S1时，电路为R1的简单电路，由可得电源电压

[2]当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.6A，而电流表的示数增大了0.5A，即通过R2的电流

因为并联电路各支路两端的电压相等，由可得R2的电阻

2、
【详解】
[1]当S1、S2都闭合时，L2被短路，电路为L1的简单电路，电压表测量电源电压，电压表示数为U1，则电源电压为U1，当S1闭合、S2断开时，两灯泡串联，电压表测量L1两端的电压，电压表示数为U2，根据欧姆定律可知电路中的电流为

[2]如果S1、S2都断开，两灯仍然串联，电压和电流都不变，根据串联电路的电压特点可知R2两端的电压为
U′＝U1﹣U2
则R2的阻值为

3、     0.3     15
【详解】
[1]由电路图可知，只闭合S1时，电路为R1的简单电路，电流表测电路中的电流，由知道，电源的电压
U=I1R1=0.3A×10Ω=3V
S1、S2均闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，且电源电压不变，所以，此时通过R1的电流仍为0.3A不变。
[2]由于并联电路中干路电流等于各支路电流之和，所以，通过R2的电流
I2=I-I1=0.5A-0.3A=0.2A
因并联电路中各支路两端的电压相等，所以，R2的阻值

4、     BC间     上     小
【详解】
[1]当人没有站在测试台上时，滑片P在电阻R2的AB间，位于绝缘部分，使电路切断；当人站在测试台上时，杠杆带动滑片移到BC间接通电路，电流表（体重计）有一定的示数。
[2][3]当体重逐渐增加时，在杠杆的作用下滑片上移，接入电路的电阻丝长度变短，连入电路的电阻变小，根据知电路中的电流变大，体重显示表的示数变大。
5、     4：1     3：4
【详解】
[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为

[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为

三、计算题
1、（1）6V；（2）20Ω；（3）40Ω
【详解】
解：（1）灯泡的额定电流
IL额==0.6A
当S、S2闭合，将R2的滑片P移至a端时，电路为灯泡L的简单电路，此时电源电压与灯泡L两端的电压相等，因为此时灯泡正常发光，所以电源电压
U=UL额=6V
（2）当S、S1、S2闭合，R2的滑片P移至a端时，电阻R1与灯泡L并联，电流表测量干路中的电流，根据并联电路的特点，此时灯泡L不受影响，仍然正常发光，通过灯泡L的电流
IL=IL额=0.6A
因并联电路中干路电流等于各支路电流之和，所以此时R1中的电流
I1=I'-IL=0.9A-0.6A=0.3A
定值电阻R1的阻值

（3）当S、S2闭合，将R2的滑片P移至b端时，滑动变阻器的最大阻值与灯泡L串联，此时电路的总电阻

因为串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大阻值
R2=R总-RL=50Ω-10Ω=40Ω
答：（1）电源电压是6V；
（2）R1的阻值是20Ω；
（3）滑片P在b时R2的阻值是40Ω。
2、（1）；（2）5Ω
【详解】
解（1）灯泡正常发光时的电流

（2）只闭合开关S1，R的左侧、灯泡L串联，电压表V1测R左侧两端的电压，示数为U1；只闭合开关S2，R1、R的右侧、灯泡L串联，电压表V2测R1的电压，示数为U2；两次灯泡均正常发光，故两次电路中的电流相同，则有

解得：

由U1：U2=4：3得

解得

滑动变阻器的总电阻

答：（1）灯泡正常发光时的电流为；
（2）滑动变阻器的总电阻为。
3、（1）4V；（2）0.4m；（3）6N
【详解】
解：（1）由题意可知，工件通过激光源与接收器之间无光照时，R2的阻值为1000Ω，由接收器计数工作原理图可知，R1、R2串联，则电路中的总电阻

此时电路中的电流

则A、B之间的电压

（2）由图可知，工件刚放上传送带的0~1s内，速度小于前一工件，所以两工件距离越来越大；1s后，与前一工件相同速度匀速运动，两工件距离达到最大，如图所示，由前后两个工件速度变化的v-t图象分析可得，阴影区的面积即为最大距离

即最大距离为

（3）工件放上传送带，0~1s，相对传送带向后运动，受到向前的摩擦力f；1s后速度等于传送带，相对静止，摩擦力为0。由图象可得，0~1s工件运动距离为图中阴影区面积

则工件运动的距离

由W=Fs得，工件受到的摩擦力

答：（1）A、B之间的电压为4V；
（2）相邻两个工件之间的最大距离为0.4m；
（3）工件受到的摩擦力为6N。
4、（1）4A；（2）145Ω；（3）800W
【详解】
解：（1）加热时的电流

（2）当S接a时，R1单联为加热档，则R1的电阻

保温时R1和R2串联，此时电路中的电流

总电阻

R2的阻值

（3）饮水机在3min内，消耗的电能

饮水机加热的实际功率

答：（1）该饮水机加热时的电流为4A；
（2）电阻的阻值为145Ω；
（3）此饮水机加热的实际功率为800W。
5、（1）8V；（2）
【详解】
解：（1）两电阻并联，电流表A1和A2分别测R1和R2的电流，已知电阻R1=20，电流表A1的示数为0.4A，根据欧姆定律和并联电路电压的规律，电源电压为
U=I1R1=0.4A×20=8V
（2）A2的示数为0.8A，由欧姆定律，R2的电阻值为

答：（1）电源电压为8V；
（2）R2的电阻值为。
四、实验探究
1、          滑动变阻器没有接入最大电阻     8     调节滑动变阻器接入的阻值，并记录电压表、电流表读数     I2Rx+I2R          C
【详解】
（1）[1]该实验的实验原理是欧姆定律。
（2）[2]连接好电路，开关S刚闭合，电压表、电流表立即偏转较大，说明电路是通的，但电路中电流较大，操作过程中不妥之处是滑动变阻器没有接入最大电阻。
（3）[3][4]小红在实验中的某次测量，电压表与电流表的读数如图乙所示，电压表、电流表均接入小量程，电压表读数为2.4V，电流表读数为0.3A，则此时待测电阻的阻值为

为避免实验结果的偶然性，接下来她应该调节滑动变阻器接入的阻值，并记录电压表、电流表读数。
（4）[5][6]实验过程：①先将滑片移至最右端，滑动变阻器接入阻值为零，测出此时的电流I1，则电源电压U＝I1Rx；②再将滑片移至最左端，滑动变阻器接入最大阻值，测出此时的电流I2，根据串联电路特点可知电源电压
U=I2Rx+I2R
联立可得

则Rx的表达式为

[7]A．方案A中，闭合开关则只有Rx接入电路，通过电压表读数可知电源电压，断开开关则两电阻串联在电路中，根据串联分压可知已知电阻两端电压，进而可求出电路中的电流，根据欧姆定律即可求出Rx阻值，故A不符合题意；
B．方案B中，断开开关则只有R0接入电路，根据电流表读数可求出电源电压，闭合开关则两电阻并联，电流表测量干路电流，根据并联分流可求出Rx阻值支路电流，根据欧姆定律进而求出其阻值，故B不符合题意；
C．方案C中，闭合开关后只有Rx接入电路，虽然电流表示数可知，但Rx未知，故求解不出电源电压，断开开关后两电阻串联，但Rx未知，故同样求解不出电源电压，只能求解出R0两端电压，不能测出Rx阻值，故C符合题意；
D．方案D中，断开开关则两电阻串联在电路中，电压表测量电源电压，闭合开关则只有R0接入电路，通过电压表读数可知R0两端电压并求出电路中的电流值，根据串联分压可知Rx两端电压，根据欧姆定律即可求出Rx阻值，故D不符合题意。
故选C。
2、          左     短路     左     导体两端电压一定时，通过导体的电流与导体的电阻成反比     4
【详解】
（1）[1]由图甲得，滑动变阻器与定值电阻串联，电流表测量电路电流，电压表测量定值电阻的电压，滑动变阻器的连线应该一上一下与电阻串联接入电路中，由电路图可知，滑片向左滑动，电阻会增大，如图所示：

（2）[2]为了保护电路，闭合开关前，应将滑动变阻器滑片P移动阻值最大处，即最左端。
（3）[3]电路连接完整后闭合开关，电流表有示数，说明电路是通路，电压表无示数，可能是与电压表并联的电阻R短路或者电压表短路，所以可能是待测电阻R短路。
（4）[4]“探究电流与电阻的关系”应控制电阻R的电压不变，根据串联分压原理可知，将定值电阻R用10Ω的电阻替换5Ω的电阻，电阻增大，其分得的电压增大，所以为使定值电阻两端电压不变，应增大滑动变阻器连入电路中的电阻，增大滑动变阻器分到的电压，即滑片应向左移动。
（5）[5]由图像的数据得，电流与电阻的乘积为定值，所以可以得出的结论是，当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（6）[6]由题可知，五个定值电阻分别为5Ω，10Ω，15Ω，20Ω及25Ω，要完成实验，需控制定值电阻两端的电压不变，根据分压原理，定值电阻最小时，滑动变阻器接入的电阻最小。由题意知，本实验控制的电阻两端的电压，即电压表的示数

根据串联电路电压的规律，变阻器分得的电压

设当接入

电阻时，变阻器连入电路中的电阻为R'，串联电路中电流相等，由欧姆定律得

解得：滑动变阻器接入电路中的最小电阻为
