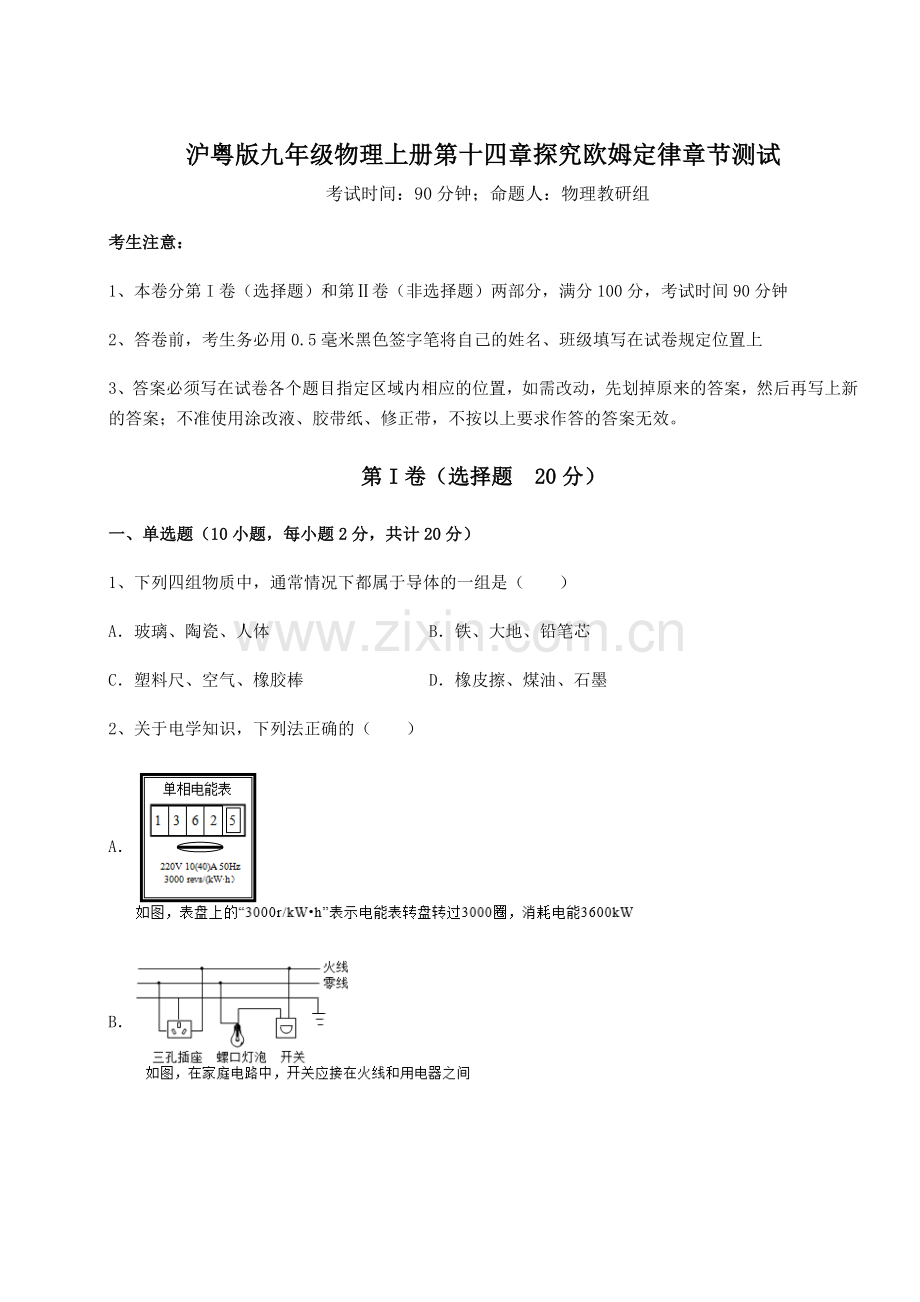

沪粤版九年级物理上册第十四章探究欧姆定律章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、下列四组物质中，通常情况下都属于导体的一组是（ ）
A．玻璃、陶瓷、人体 B．铁、大地、铅笔芯
C．塑料尺、空气、橡胶棒 D．橡皮擦、煤油、石墨
2、关于电学知识，下列法正确的（ ）
A．
B．
C．
D．
3、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
4、如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则（ ）
A．a表是电压表
B．先闭合S1、S2，再闭合S3，a表示数无变化
C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化
D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值
5、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数变大，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A2示数与电流表A1示数之差不变
D．电压表与两电流表示数之差的比值变大
6、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
7、某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
8、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电流表A示数与电流表A1示数的比值
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
9、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（ ）
A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
10、下列数据符合实际情况的是（ ）
A．LED节能灯正常工作时的电阻为0Ω
B．成人散步时走2km路程大约用半小时
C．一枚一元硬币的重量大约是6N
D．3月葫芦岛地区的平均气温为
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的电压；当R2的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。
2、现有两只定值电阻，标有“10 Ω 0.3 A”、标有“30Ω 0.6 A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为___________A，电源电压最大为___________V。
3、某金属导体两端的电压为12伏，在10秒内通过该导体横截面的电荷量为6库，则通过该导体的电流为______安，电流通过该导体做的功为______焦，该导体的电阻为______欧。若该导体被剪短一半，再接回原电路中，通过导体的电流______（选填“增大”“不变”或“减小”）。
4、在图示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表示数为U0。一段时间后，仅有一个电表示数变小。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电表示数及相对应的故障。___________
5、如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。
三、计算题（5小题，每小题8分，共计40分）
1、实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流计，其电阻Rg=10Ω，要把它改装为一个量程为3V的电压表（如图乙）。
（1）求电阻R0的阻值；
（2）用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，求电阻Rx的阻值是多少欧姆？（计算结果保留一位小数）
（3）请解释为什么电压表内阻越大越好。
2、如图所示电路中，电源两端电压保持不变，R1和R2为两个定值电阻，其中R2=20Ω。当开关S1、S2均闭合时，电流表示数为0.9A，然后只将开关S2断开，电流表示数减小了0.6A．求：
（1）电源电压U；
（2）电阻R1的阻值。
3、图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：
（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c空气取1.0×103J/（kg·℃）；
（2）工作电路中电热丝Rt与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；
（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R3的阻值调为100Ω时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150℃时，衔铁向上弹起，停止加热。则当R3的阻值调为80Ω时，对应的加热温度设定为多少？
4、如图所示，电阻R2＝5Ω，电源电压保持6V不变，当开关S闭合时，电压表的示数为1.5V，求：
（1）电阻R1的阻值；
（2）电阻R2的电功率。
5、如图所示，电源两端电压为6V且保持不变，R2的阻值为20Ω。闭合开关S，电流表示数为0.1A。求：
（1）电阻R2两端的电压；
（2）电阻R1的阻值。
四、实验探究（2小题，每小题10分，共计20分）
1、在“伏安法测电阻”的实验中：
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14
（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A． B．
C． D．
2、在“探究电流与电压的关系”实验中：
（1）请你用笔画线代替导线把图甲电路连接完整（导线不得交叉）；( )
（2）正确连接电路后，闭合开关，发现电流表无示数，电压表的示数接近电源电压，其原因可能是_________________；
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为0.5V时，电流表的示数如图乙所示，则电流表示数为___________A；
（4）继续实验，记录实验数据如右下表，请你根据表中数据在图丙中描点作出图像______；分析图像可以得到的结论是___________。
电阻R=5Ω
电压U/V
0.5
1.0
1.5
2.0
2.5
3
电流I/A
0.2
0.3
0.38
0.506
-参考答案-
一、单选题
1、B
【详解】
A．玻璃、陶瓷、人体中，人体属于导体，玻璃和陶瓷属于绝缘体，故A不符合题意；
B．铁、大地、铅笔芯都易导电，属于导体，故B符合题意；
C．塑料尺、空气、橡胶棒都属于绝缘体，故C不符合题意；
D．橡皮擦、煤油、石墨中，石墨属于导体，橡皮擦和煤油属于绝缘体，故D不符合题意。
故选B。
2、B
【详解】
A、“3000r/kW•h”表示电路中每消耗1kW•h的电能，电能表的转盘转3000转，故A错误；
B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，三孔插座“左零、右火、上地”，故B正确；
C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故C错误；
D、由Q=I2Rt可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故D错误．
故选B．
【点睛】
本题为电学综合题，考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律，知识点较多，要求认真审题，属于易错题！
3、D
【详解】
根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。
故选D。
4、C
【详解】
A．只闭合S1时，a、b两表串联，由a表无示数、b表有示数可知，a表应为电流表，b表应为电压表，c表在干路中有示数且示数随滑片P的移动发生变化，说明c表是电流表，此时只有R3的简单电路，电流表测量通过R3的电流，故A不符合题意；
B．先闭合S1、S2，c电流表将R1和R2短路，只有R3的简单电路，a电流表和b电压表串联，a表示数为零，再闭合S3，R1、R2和R3并联，a电流表测量R1和R2的电流，a电流表有示数，故B不符合题意；
CD．S1、S2、S3都闭合，R1、R2和R3并联，a电流表测量R1和R2的电流，电压表测量电源电压，移动滑片P，电压表示数不变，由并联电路的特点可知a表的示数不变，由欧姆定律可知b表示数除以a表示数等于电阻R1和R2的总阻值，故C符合题意，D不符合题意。
故选C。
5、D
【详解】
由图可知，定值电阻R1与滑动变阻器R2并联，电压表V测量电源电压，因电源电压不变，所以电压表V的示数不变。。
电流表A1在定值电阻R1所在的支路，所以电流表A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据知，流过定值电阻R1的电流I1不变，即电流表A1的示数不变。所以滑动变阻器的滑动片P向右移动时，电压表V的示数和电流表A1的示数都不变。
电流表A2在干路上，测干路电流I，当滑动变阻器的滑动片P向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表A2示数变小。
综上所述可知电流表A2示数与电流表A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故ABC不符合题意，D符合题意。
故选D。
6、D
【详解】
A．根据图乙可知，该同学研究的是电流和电阻的关系，A错误；
B．由图乙知，电阻两端的电压始终保持
UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V
故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，故C错误，D正确。
故选D。
7、D
【详解】
AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
8、C
【详解】
A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；
B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；
C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；
D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。
故选C。
9、B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值
由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为
电阻R1的最大功率
电阻R1的最小功率与最大功率之比为
故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当
(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为
故D错误。
故选B。
10、B
【详解】
A．LED节能灯是半导体材料制成的，正常工作时也有电阻，电阻不为0，故A不符合题意；
B．成人散步时的速度约为4km/h，走2km路程大约用时为
故B符合题意；
C．一枚一元硬币的质量大约为6g，所受重力大约是
故C不符合题意；
D．葫芦岛地区属于沿海地区，通常3月平均气温在以上，故D不符合题意。
故选B。
二、填空题
1、 R1 变小
【详解】
[1]电路图中R1和R2串联，电压表并联在R1的两端，开关S闭合后，电压表测量R1两端的电压。
[2]当滑动变阻器R2的滑片P向右移动时，滑动变阻器接入电路的阻值变大，串联电路中的总电阻变大，电源电压不变，由欧姆定律可知，电路中的电流减小，即电流表的示数变小。
2、 0.3 12
【详解】
[1]标有“10Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的定值电阻，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A
[2]因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
R=10Ω+30Ω=40Ω
即串联电路两端允许加的最大电压
U=IR=0.3A×40Ω=12V
3、 0.6 72 20 增大
【详解】
[1]通过该导体的电流
=0.6A
[2]电流通过该导体做的功为
W=UIt=12V×0.6A×10s=72J
[3]导体的电阻为
=20Ω
[4]若该导体被剪短一半，导体的电阻较小，再接回原电路中，由可知通过导体的电流变大。
4、若电压表示数为2U0，电流表示数为0，则电阻R1断路，若电压表示数为0，电流表示数为2，则电阻R1短路
【详解】
闭合开关后，两电阻串联，电流表测电流，电压表测R1电压。若R1断路，电流表示数为0，电压表测电源电压，示数增大，因为电阻R1、R2的阻值均为R0，所以电压表示数增大为2U0；若R1短路，电压表示数为0，电流表示数增大，根据欧姆定律，变为原来的两倍，即2；若R2断路，电流表电压表示数均为0，不符合题意；若R2短路，电流表示数增大，电压表示数也增大，不符合题意。
5、 4：1 3：4
【详解】
[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为
[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为
三、计算题
1、（1）990Ω；（2）12.1Ω；（3）见解析
【详解】
解：（1）由题意可知，图甲中G是满偏电流Ig=3mA的电流计，即小量程电流表允许通过的最大电流为3mA，要把它改装为一个量程为3V的电压表，即最大电压为3V的电压表，这时最大电流对应最大电压，从图乙可以看到，Rg和R0是串联在一起的，Rg=10Ω，当电流为时，改装好的电压表其两端电压为3V，根据欧姆定律可知
解得
（2）从图丙可以看到，电压表并联在定值电阻Rx的两端，当电压表示数为2.4V时，定值电阻Rx的两端电压也为2.4V，电压表的电阻为
流过电压表的电流为
流过电压表的电流为0.0024A；电压表与定值电阻Rx并联后，再与电流表串联，电流表示数为0.2A，即流过定值电阻Rx的电流和电压表的电流之和为0.2A，则流过定值电阻Rx的电流大小为
流过定值电阻Rx的电流大小为0.1976A，定值电阻Rx的两端电压为2.4V，根据欧姆定律的变换式可知，电阻Rx的阻值为
电阻Rx的阻值约为12.1Ω。
（3）如果电压表内阻越大，电压表两端的电压不变的情况下，根据欧姆定律可知，流过电压表的电流越小，而根据并联电路的电流规律可知，电流表的示数，大小等于电压表的电流和待测电阻的电流大小之和，则流过待测电阻电流大小更加接近电流表的示数，误差更小，实验效果更好。
答：（1）电阻R0的阻值为990Ω；
（2）电阻Rx的阻值约为12.1Ω；
（3）如果电压表内阻越大，电压表两端的电压不变的情况下，根据欧姆定律可知，流过电压表的电流越小，而根据并联电路的电流规律可知，电流表的示数，大小等于电压表的电流和待测电阻的电流大小之和，则流过待测电阻电流大小更加接近电流表的示数，误差更小，实验效果更好。
2、（1）12V；（2）40Ω
【详解】
解：（1）当开关S1、S2均闭合时，两电阻并联，电流表测量干路电流，电流表示数为0.9A，当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测量通过电路的电流，电流表示数减小了0.6A，由并联电路各元件独立工作、互不影响知道，通过R2的电流为0.6A，并联电路各支路两端电压相等，由欧姆定律知道，电源电压
U=I2R2=0.6A×20Ω=12V
（2）根据并联电路的电流特点可知通过R1的电流为
I1=I﹣I2=0.9A﹣0.6A=0.3A
由欧姆定律知道，电阻R1的阻值
答：（1）电源电压U为12V；
（2）电阻R1的阻值为40Ω。
3、（1） 900J ；（2）11W；（3）200℃
【详解】
解：（1）需要吸收的热量
（2）工作电路中电热丝R1与指示灯支路并联，R1的电流为
指示灯支路电流为
指示灯支路消耗的功率
（3）如图乙所示，R2、R3串联在电路中，当温度达到150℃时，如图丙，R2阻值为30Ω，此时总电阻为
此时电流为I′，衔铁向上弹起，当R3调为80Ω时，要使衔铁向上弹起，则电流为I′，则总电阻为130Ω
R2阻值为
查图丙可得，加热温度设定为200℃。
答：（1）需要吸收的热量为900J；
（2）指示灯支路消耗的功率为11W；
（3）加热温度设定为200℃。
4、（1）15Ω；（2）0.45W
【详解】
解：（1）由电路图可知，两电阻串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以电路中的电流
串联电路中总电压等于各分电压之和，R1两端的电压
则电阻R1的阻值
（2）电阻R2的电功率
答：（1）电阻R1的阻值是15Ω；
（2）电阻R2的电功率是0.45W。
5、（1）2V；（2）40Ω
【详解】
解：（1）由电路图可知，R1与R2串联，电流表测电路中的电流。电阻R2两端的电压
U2=IR2=0.1A×20Ω=2V
（2）因串联电路中总电压等于各分电压之和，所以，R1两端的电压
U1=U-U2=6V-2V=4V
电阻R1的阻值
答：（1）电阻R2两端的电压是2V；
（2）电阻R1的阻值是40Ω。
四、实验探究
1、 右 短路 0.18 15.2 C
【详解】
（1）[1]为保证电路安全，闭合开关前，滑片P应位于阻值最大处，滑动变阻器接左下方接线柱，则闭合开关前，滑片P应置于滑动变阻器的右端。
（2）[2]闭合开关后，而电流表有示数，则电路中没有出现断路，而电压表无示数，电压表并联在待测电阻R两端，则故障原因可能是待测电阻R短路。
（3）[3]如图甲所示，电流表接的是小量程，在图乙中，电流表每一小格表示0.02A，即分度值为0.02A，故电流表示数为0.18A。
（4）[4]在这三次实验中，所测电阻分别为
为减小误差，取三次测量的平均值作为测量结果，待测电阻值为
（5）[5] A．S2闭合、S3断开时，电流表把灯泡短路，灯泡不发光；S2断开、S3闭合时，电流表把电阻短路；两个开关都闭合或断开时，电流表均无示数，测不出灯泡的正常工作时电流，故A不符合题意；
B．S2闭合、S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S3闭合、S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极；电压表的两次接线方法相反，在不改变电路连接方式的情况下，无法进行测量，故B不符合题意；
C．通过调节滑动变阻器滑片位置，开关处于2的位置时，电压表测量的是灯泡正常发光时两端电压U0；保持滑动变阻器滑片位置不变，开关处于1的位置时，电压表测量的是灯泡和电阻串联后的两端电压U；则小灯泡的电流为
则小灯泡正常工作时的电阻为
故C符合题意；
D．开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻和滑动变阻器的电流，测不出灯泡正常发光时的电流，故D不符合题意。
故选C。
2、 定值电阻R断路 0.1 导体的电阻一定时，通过导体的电流与导体两端的电压成正比
【详解】
（1）[1]将开关、定值电阻、滑动变阻器和电流表依次串联接入电路中，电压表并联在电阻两端，滑动变阻器按照“一上一下”的接法接入电路中，由表格中的数据可知，电流表和电压表均接小量程，如图所示：
（2）[2]连接电路后，闭合开关，发现电流表无示数，电路可能出现断路，电压表的示数接近电源电压，原因可能是定值电阻R断路。
（3）[3]如图乙所示，电流表接的是小量程，则其分度值为0.02A，则电流表读数为0.1A。
（4）[4]根据表格中数据描点作图，如下图所示：
[5]根据图像可知，图像为一条过原点的直线，因此可得结论为：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
