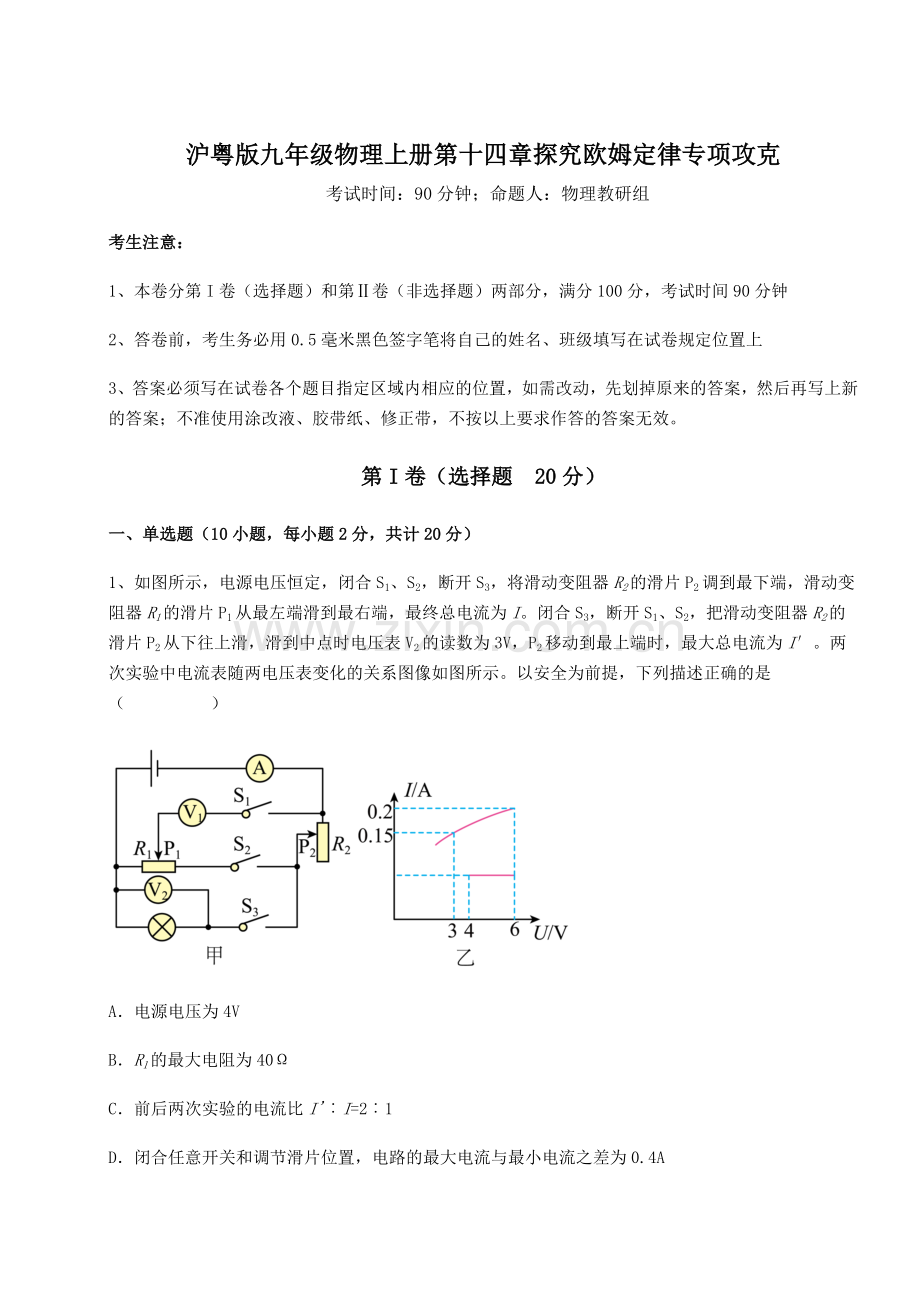

沪粤版九年级物理上册第十四章探究欧姆定律专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。两次实验中电流表随两电压表变化的关系图像如图所示。以安全为前提，下列描述正确的是（ ）
A．电源电压为4V
B．R1的最大电阻为40Ω
C．前后两次实验的电流比I'︰I=2︰1
D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A
2、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则 （ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R1，R2串联
C．水龙头在温水挡正常工作时的电流是15A
D．水龙头在热水挡正常工作时的功率是3300W
3、如图的电路，电源电压保持不变。小灯泡L标有“4V，1.6W”字样，忽略温度对灯泡电阻的影响，滑动变阻器R1标有“50Ω，0.5A”，电阻R2阻值为20Ω。电压表的量程为0∼3V，电流表的量程为0∼3A。将变阻器的滑片P移至最左端，只闭合开关S、S2和S3，R2消耗的电功率为1.8W。改变开关的通断和滑片P的位置，电路状态以及电路中的诸多物理量会发生变化。在保证各元件安全的情况下移动滑片，下列选项对应的图像趋势及数据完全正确的是（ ）
A．如图甲，闭合S、S1，横轴表示R1接入的阻值，纵轴表示电流表示数
B．如图乙，闭合S、S1，横轴表示R1接入的阻值，纵轴表示R1的电功率
C．如图丙，闭合开关S、S2和S3，横轴表示R1接入的阻值，纵轴表示电路总功率
D．如图丁，闭合开关S、S2和S3，横轴表示电路总电阻的倒数，纵轴表示电流表示数
4、如图，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（ ）
A．滑动变阻器接入电路电阻变大，电压表V示数变大
B．电流表A1示数变小，电流表A示数变大，电压表V示数不变
C．电流表A与A1示数之差变小，电压表V与A示数之比变大
D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小
5、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A．电流表的示数变大， 电压表的示数变大
B．电流表的示数变小， 电压表的示数变小
C．电流表的示数变小， 电压表的示数变大
D．电流表的示数变大， 电压表的示数变小
6、如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知滑动变阻器的总电阻大于灯泡L的电阻，不计温度对电阻的影响，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁
B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大
C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大
D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大
7、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（ ）
A．U变大，I变小 B．U变小，I变小
C．U变小，I变大 D．U变大，I变大
8、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（ ）
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
9、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（ ）
A． B．
C． D．无法比较、、大小
10、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数变大，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A2示数与电流表A1示数之差不变
D．电压表与两电流表示数之差的比值变大
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。
2、现有两只定值电阻，标有“10 Ω 0.3 A”、标有“30Ω 0.6 A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为___________A，电源电压最大为___________V。
3、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为______Ω。
4、在如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W”的小灯泡接在 AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______A。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为______V。
5、如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的______能转化而来，若想让二极管更亮，可将多个水果______（选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有______特性。
三、计算题（5小题，每小题8分，共计40分）
1、体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小，测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线（电阻大小不计），弹簧上端和滑动变阻器的滑片P固定在一起，电源电压恒为18V，已知压力F的大小与的阻值大小成正比例关系，闭合开关S，压力时，滑片P在最上端；压力时，电流表示数为2A，电压表示数为6V，当滑片P滑至最下端时，电压表示数为12V。求：
（1）定值电阻的大小；压力与阻值之比k；
（2）当滑片P滑至最下端时，压力的大小；
（3）压力F的大小与电压表示数之间的函数关系表达式。
2、如图甲所示是某实验小组设计的电子秤装置，其中为定值电阻，是力敏电阻，其阻值随压力变化的图象如图乙所示。在电子秤托盘内放一薄壁容器（托盘的质量忽略不计，电源电压保持不变），容器的重力为，底面积为。往容器中加入的水时，电压表的示数为；往容器中加入的水时，电压表的示数为。求：
（1）当往容器中加入的水时，托盘受到的压强；
（2）电源电压和定值电阻的阻值；
（3）往容器中加入的水后，再将一个体积为、底面积为的物体放入水中，此时，容器对地面的压强刚好等于水对容器底部压强的1.2倍，求此时电压表的示数。
3、如图所示，当开关S闭合时，电压表示数是3V，电流表示数是0.6A，R1=10Ω。求：
求：（1）滑动变阻器接入电路中的阻值；
（2）电源电压。
4、图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）当空气中的湿度为90%时，湿敏电阻R的阻值；
（2）电压表的示数为9V时，电流表的示数；
（3）电流表的示数为0.2A时，空气中大约的湿度。
5、如图所示电路，电源电压恒定不变，定值电阻R1的阻值为30Ω。只闭合开关S1时，电流表示数为0.2A。再闭合开关S2，电流表示数为0.5A。求：
（1）电源电压为多少？
（2）定值电阻R2的阻值为多少？
四、实验探究（2小题，每小题10分，共计20分）
1、在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。
（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；______
（2）连接电路时，开关应该______。闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是______；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（5）实验中测得五组数据，并绘制出定值电阻R的I﹣U图像如图丙所示。由图像可得：
①实验中所用定值电阻R的阻值为______Ω；
②实验结论：______；
（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于______Ω。
2、小霞用如图甲所示电路探究“电流与电阻的关系”，电源电压3V，电阻R有4个阻值（5Ω、10Ω、20Ω、30Ω）供选用，滑动变阻器R2规格为“10Ω 1A”。
实验序号
R1/Ω
I/A
①
5
②
10
0.20
③
20
0.10
（1）开关闭合前，应将滑动变阻器R2滑片移到最_________（选填“左”或“右”）端；当开关闭合后，发现电压表有明显偏转，电流表无示数，则发生的故障可能是R1_________（选填“短路”或“断路”）；
（2）当接入的电阻R1阻值为5Ω时，闭合开关，调节滑片，使电压表示数到达_________V时，此时电流表示数如图乙所示，该示数为_________；
（3）保持滑片位置不变，将R1换为10Ω后，滑动变阻器的滑片要向_________（选填“右”或“左”）移动。再将R1换为20Ω后，再次进行实验。实验所得的三组数据如表格所示，由此可得出的结论是：电压一定时，通过导体的电流和导体电阻成_________（选填“正比”或“反比”）；
（4）小微换用30Ω定值电阻继续进行第4次实验，即使将滑动变阻器滑片移到最左端，也无法满足实验要求。仔细分析后，发现只需将电源电压适当_________（选填“调大”或“调小”）即可；
（5）若下图是上述实验过程中电压表示数U、电流表示数I、定值电阻R1和滑动变阻器R2建立关系的图像，则一定错误的是_________。
A． B． C． D．
-参考答案-
一、单选题
1、CD
【详解】
A．闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1与R2串联，向右移动R1滑片P1时，电流表A示数不变，电压变V1示数不断变小。当R1滑片P1在最左端时，电压表V1示数最大，即为电源电压，由图乙可知电源电压为6V。故A错误；
B．断开S1、S2，闭合S3，当R2滑片的滑片P2滑至中点时，变阻器R2与小灯泡串联，根据串联电路的总电压等于各部分电路两端电压之和，得出此时R2两端电压为
根据串联电路电流处处相等，可知电流表A示数等于流过R2的电流，由图乙得出为0.15A，根据得出，R2的滑片P2滑至中点时阻值为
R2最大阻值为。闭合S1、S2，断开S3，并将R2的滑片置于最下端，R1滑片P1移至最左端的过程中，电流不变，电压变V1示数不断变小至4V，根据得
所以R1两端电压为U1
根据得
故B错误；
C．闭合S3，断开S1、S2，滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2读数为3V，P2移动到最上端时，由图乙知I′=0.2A，由B分析知I=0.1A，所以
故C正确；
D．当S2，S3闭合，P2滑至最上端时，电路中总电阻最小，灯泡电流为0.2A，最大电流为
当仅闭合S2，P2滑至最下端时，电路中阻值最大，电流最小为
则电路的最大电流与最小电流之差为0.4A，故D正确。
故选CD。
2、D
【详解】
A．当开关S接触2、3触点时，只有电阻R2接入电路，电路的电阻最大，由知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故A错误；
BD．由图知道，当开关S接触3、4触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻
由知道，热水挡正常工作时的功率
故B错误，D正确。
C．温水挡时，电路的总电阻
R总=R1 +R2 =22Ω+44Ω=66Ω
由知道，电路的电流
故C错误。
故选D。
3、C
【详解】
D．将变阻器的滑片P移至最左端，只闭合开关S、S2和S3时，R1的最大阻值和R2并联，
因并联电路中各支路两端的电压相等，所以，由知道，电源的电压
通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=3A时通过R1的电流
I1=I-I2=3A-0.3A=2.7A＞0.5A
所以，通过R1的最大电流I1大=0.5A，此时R1接入电路中的电阻最小，电路的总功率最大，此时电路的最大总电流
I大=I1大+I2=0.5A+0.3A=0.8A
此时电路总电阻的倒数
故D错误；
C．则电路的最大总功率
P大=UI大=6V×0.8A=4.8W
当滑动变阻器接入电路中的电阻最大时，电路的总功率最小，则
由
知道，C正确；
A．由知道，小灯泡的电阻
只闭合开关S和S1时，R1与灯泡L串联，电压表测R1两端的电压，电流表测电路中的电流，灯泡正常发光时通过的电流
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为0.5A，所以，电路中的最大电流I大′=0.4A，此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R1小=R-RL=15Ω-10Ω=5Ω
当电压表的示数最大为U1=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压
UL′=U-U1=6V-3V=3V
电路中的最小电流
滑动变阻器接入电路中的最大阻值
所以，R1允许的取值范围是5Ω～10Ω；由电路中的电流
知道，I与R1的关系不是一次函数，故A错误；
B．电路中的电流I大′=0.4A时，R1小=5Ω，则
P1=（I大′）2R1小=（0.4A）2×5Ω=0.8W
电路中的电流I小=0.3A时，R1大=10Ω，则
P1′=I小2R1大=（0.3A）2×10Ω=0.9W
故B错误。
故选C。
4、D
【详解】
闭合开关S，两电阻并联，电压表测量电源电压，电流表A测量干路电流，电流表A1测量变阻器支路电流，滑动变阻器滑片向右滑动过程中接入电阻值变大：
A．滑动变阻器接入电路电阻变大，电压表V示数保持电源电压不变，故A错误；
B．滑动变阻器接入电路电阻变大，其所在支部电流变小，电路总电流也变小，即电流表A1示数变小，电流表A示数变小，电压表V示数不变，故B错误；
C．电流表A与A1示数之差为定值电阻支路电流，保持不变，电压表V与A示数之比为电路总电阻，将变大，故C错误；
D．电压表V与电流表A1示数之比为变阻器接入阻值，将变大；电压表示数不变、电路总电流变小，则电压表V与电流表A示数的乘积变小，故D正确。
故选D。
5、D
【详解】
由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。
故选D。
6、C
【详解】
闭合开关S，让开关S1和S2断开，P在a处时，L和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；
A．若当保持S1和S2断开，让P缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A错误；
B．若保持P在a处不动，同时闭合S1和S2后，灯泡被短路，电压表示数减小为0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故B错误.；
C，保持P在a处不动，S1仍断开，闭合S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表A示数增大，灯泡两端的电压增大，电压表V示数变大，故 C正确；
D．若保持S1和S2断开，L和滑动变阻器串联，让P缓慢向右滑动，假设电流的变化量为 ，A表示数变化量和V表示数变化量的比值为
不计温度对电阻的影响，灯丝的电阻不变，则A表示数变化量和V表示数变化量的比值不变，故D错误。
故选C。
7、C
【详解】
二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。
故选C。
8、D
【详解】
AB．若将a、c接入电路中，等于是把电阻片最大阻值接入，旋转旋钮无法改变其阻值，故无法改变风扇速度，故错误。
C．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻片长度变大，阻值变大，电路中电流变小，风扇风速减慢，故错误。
D．若将b、c接入电路中，顺时针转动旋钮时，接入的电阻片长度变小，阻值变小，电路中电流变大，风扇风速加快，故正确。
故选D。
9、B
【详解】
由图像可知，当电压一定时，通过R1、R2、R3的电流关系大小为
I1<I2<I3
根据欧姆定律可得
所以三个电阻的大小关系为
故ACD错误，B正确。
故选B。
10、D
【详解】
由图可知，定值电阻R1与滑动变阻器R2并联，电压表V测量电源电压，因电源电压不变，所以电压表V的示数不变。。
电流表A1在定值电阻R1所在的支路，所以电流表A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据知，流过定值电阻R1的电流I1不变，即电流表A1的示数不变。所以滑动变阻器的滑动片P向右移动时，电压表V的示数和电流表A1的示数都不变。
电流表A2在干路上，测干路电流I，当滑动变阻器的滑动片P向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表A2示数变小。
综上所述可知电流表A2示数与电流表A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故ABC不符合题意，D符合题意。
故选D。
二、填空题
1、30
【详解】
由图可知，闭合开关S，R1和R2并联，电流表A测量干路电流，电流表A1测量R1的电流。根据欧姆定律可得R1两端的电压为
U1=I1R1=0.8A×15Ω=12V
根据并联电路电压关系，R2两端电压
U2=U1=12V
根据并联电路电流特点，通过R2的电流
I2=I-I1=1.2A-0.8A=0.4A
则
2、 0.3 12
【详解】
[1]标有“10Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的定值电阻，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A
[2]因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
R=10Ω+30Ω=40Ω
即串联电路两端允许加的最大电压
U=IR=0.3A×40Ω=12V
3、10
【详解】
由电流表量程为0～0.6A，滑动变阻器R上标有“20Ω0.5A”字样，可知允许通过的最大电流为0.5A。由电阻R0=10Ω，电压表量程为0～3V，可知，允许通过的最大电流为0.3A。综上，电路的最大电流为0.3A。此时电压表示数为3V，即电阻R0两端的电压为3V，又因为电源电压为6V，根据串联电路电压特点：电路两端电压等于各部分两端电压之和可知，滑动变阻器两端的电压为3V，通过的电流为0.3A，由欧姆定律知，滑动变阻器的阻值为
4、 6 1.5 2
【详解】
[1]灯泡接在AB之间，电路为并联电路，此时小灯泡正常发光，所以电压为灯泡的额定电压 6V。
[2]电流表接在CD之间，测量干路电流，其中R0的电流
小灯泡的电流为
所以干路电流
电流表的示数为1.5A。
[3]改换电路后小灯泡和电阻R0串联，电压表测量R0两端的电压，小灯泡的电阻
串联分压可得
并且
由此可得，电压表的示数为2V。
5、 化学 串 单向导电
【详解】
[1]水果电池通过化学变化，将化学能转化为电能，二极管消耗的电能是由水果的化学能转化而来。
[2]一个水果电池产生的电压较低，为了提高总电压，根据串联电路电压的规律，可以将多个水果电池串联起来，总电压等于几个水果电池电压之和。
[3]水果电池的铜片一般为正极，锌片一般为负极，对调接在铜片和锌片上的导线，相当于改变了流入二极管电流方向，此时二极管不发光，表明电流无法通过，说明二极管具有单身导电性。
三、计算题
1、（1）6Ω；N/Ω；（2）4N；（3）
【详解】
解：（1）由图可知，R1、R2串联，电压表测R2两端电压，电流表测电路中电流，当F1=1N时，电流表示数为2A，电压表示数为6V，由串联电路特点可知，此时R1两端的电压
U1=U-U2=18V-6V=12V
通过R1的电流
I1=I2=2A
由欧姆定律可得R1的阻值
R1=
此时R2连入电路的阻值
压力F1与R2阻值之比
（2）当滑片P滑至最下端时，变阻器连入阻值最大，电压表示数为12V，此时电路中电流
I'=I2′=I1′=
R2的最大值
R2最大=
因为压力F的大小与R2的阻值大小成正比例关系，即F=kR2，所以压力
（3）由F=kR2有
R2=
串联电路特点和欧姆定律表示电压表示数
UV=IR2=
化简可得
答：（1）定值电阻R1为6Ω；压力F1与R2阻值之比k为N/Ω；
（2）当滑片P滑至最下端时，压力F2为4N；
（3）压力F的大小与电压表示数之间的函数关系表达式为。
2、（1）300Pa；（2）9V，6Ω；（3）1V或0.53V
【详解】
解：（1）当往容器中加入4N的水时，托盘受到的压力
托盘受到的压强
（2）往容器中加入4N的水时，托盘受到的压力，由图乙可知，此时力敏电阻的大小，此时电压表的示数，由串联电路的电压规律可得
……①
往容器中加入16N的水时，托盘受到的压力
由图乙可知，此时力敏电阻的大小，此时电压表的示数，由串联电路的电压规律可得
……②
结合①②可得
，
（3）若物体A放入水中后漂浮，则A所受的浮力
容器内水对容器底部的压强
容器对地面的压强
因容器对地面的压强刚好等于水对容器底部压强的1.2倍，所以
解得
物体A的密度
符合题意，此时容器对托盘的压力
由图乙可知，此时力敏电阻的大小，由串联电路的分压规律可知
即
解得此时电压表的示数
若物体A在水中浸没，则排开水的体积
16N水的体积
则容器内水的深度
容器内水对容器底部的压强
容器对地面的压强
因容器对地面的压强刚好等于水对容器底部压强的1.2倍，所以
解得
物体A的密度
符合题意，此时容器对托盘的压力
由图乙可知，此时力敏电阻的大小，由串联电路的分压规律可知
即
解得此时电压表的示数
因此，此时电压表的示数为1V或0.53V。
答：（1）当往容器中加入4N的水时，托盘受到的压强为300Pa；
（2）电源电压为9V，定值电阻R0的阻值为6Ω；
（3）此时电压表的示数为1V或0.53V。
3、（1）；（1）
【详解】
解：（1）根据题意，电压表测R2两端电压，电路中电流为，由欧姆定律可得滑动变阻器接入电路中的阻值为
（2）如图所示，R1与R2串联，由欧姆定律可得R1两端电压为
由串联电路电压的规律可得电源电压为
答：（1）滑动变阻器接入电路中的阻值为；
（2）电源电压为。
4、（1）；（2）；（3）20%
【详解】
解（1）由图丙可知，当空气中的湿度为90%时，
（2）根据串联电路的分压规律可得R0两端的电压
电路中的电流
（3）电流表的示数为0.2A时电路的电阻为
此时湿敏电阻R的阻值
由图丙可知当时，空气中的湿度大约为20%
答：（1）当空气中的湿度为90%时，湿敏电阻R的阻值是。
（2）电压表的示数为9V时，电流表的示数是0.1A。
（3）电流表的示数为0.2A时，空气中大约的湿度是20%。
5、（1）6V；（2）20Ω
【详解】
解：（1）只闭合开关S1时，只有定值电阻R1工作，此时电流表示数为0.2A，定值电阻R1的阻值为30Ω，电源电压为
（2）再闭合开关S2，电流表示数为0.5A，两电阻并联，电流表测量干路电流，那么通过定值电阻R2的电流为
定值电阻R2的阻值为
答：（1）电源电压为6V；
（2）定值电阻R2的阻值为20Ω。
四、实验探究
1、 断开 B 定值电阻R开路 0.30 5 保持电阻不变，导体中的电流与导体两端电压成正比 25
【详解】
（1）[1]滑片P向B端滑动时，电流表的示数变小，滑动变阻器接入电路电阻变大，下端接线柱应接C点，如下图所示：
（2）[2][3]连接电路时，开关应该处于断开状态，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。
（3）[4]闭合开关发现电流表几乎无示数，说明电路是开路；电压表示数接近3V，测电源电压，移动滑片P，两电表示数均无变化，则电路故障可能是定值电阻R开路。
（4）[5]图乙中，电流表量程为0~0.6A，分度值为0.02A，示数为0.30A。
（5）[6]定值电阻R的阻值为
[7]由图丙图像可得出：保持电阻不变，导体中的电流与导体两端电压成正比。
（6）[8]当电路中电流最小时总电阻最大，为
此时滑动变阻器接入电路中的电阻为
故本实验所用滑动变阻器的最大阻值应不小于25Ω。
2、 左 断路 2 0.4A 左 反比 调小 D
【详解】
（1）[1]开关闭合前，为保护电路，应将滑动变阻器R2滑片移到阻值最大处，即最左端。
[2] 当开关闭合后，若电流表无示数，说明电路可能断路；电压表示数明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，则发生的故障可能是R1断路。
（2）[3][4]当接入的电阻R1阻值为5Ω时，闭合开关，调节滑片，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，该示数为0.4A，由欧姆定律的变形公式，电压表示数为
UV=IR=0.4A×5Ω=2V
即调节滑片，使电压表示数到达2V时，此时电流表示数为0.4A。
（3）[5]保持滑片位置不变，将R1换为10Ω后，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。
[6]由表中数据可知，电阻增大为原来的几分之一，通过电阻的电流减小为原来的几分之一，可得出的结论是：电压一定时，通过导体的电流和导体电阻成反比。
（4）[7]根据串联电路的规律及分压原理有
等式左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电源电压最大，即
故电源电压最大为
故小微换用30Ω定值电阻继续进行第4次实验，即使将滑动变阻器滑片移到最左端，也无法满足实验要求。仔细分析后，发现只需将电源电压适当调小即可。
（5）[8] A．R1的电压控制不变，即U不随R1的变化而变化，故A正确，不符合题意；
B．R1的电压控制不变，由欧姆定律变形公式U=IR，通过R1的电流I与R1的阻值成反比，故B正确，不符合题意；
C．R1的电压控制不变，电源电压为一定值，由串联电路电压的规律，滑动变阻器的电压不变，由分压原理，R1的阻值与变阻器连入电路的电阻R2的比值为一定值，故D正确，不符合题意；
D．因滑动变阻器的电压不变，根据欧姆定律的变形公式U=IR，故通过变阻器的电流I与滑动变阻器连入电路的电阻R2成反比，电流I随R2的变化关系为一曲线，故D错误，符合题意。
故选D。
