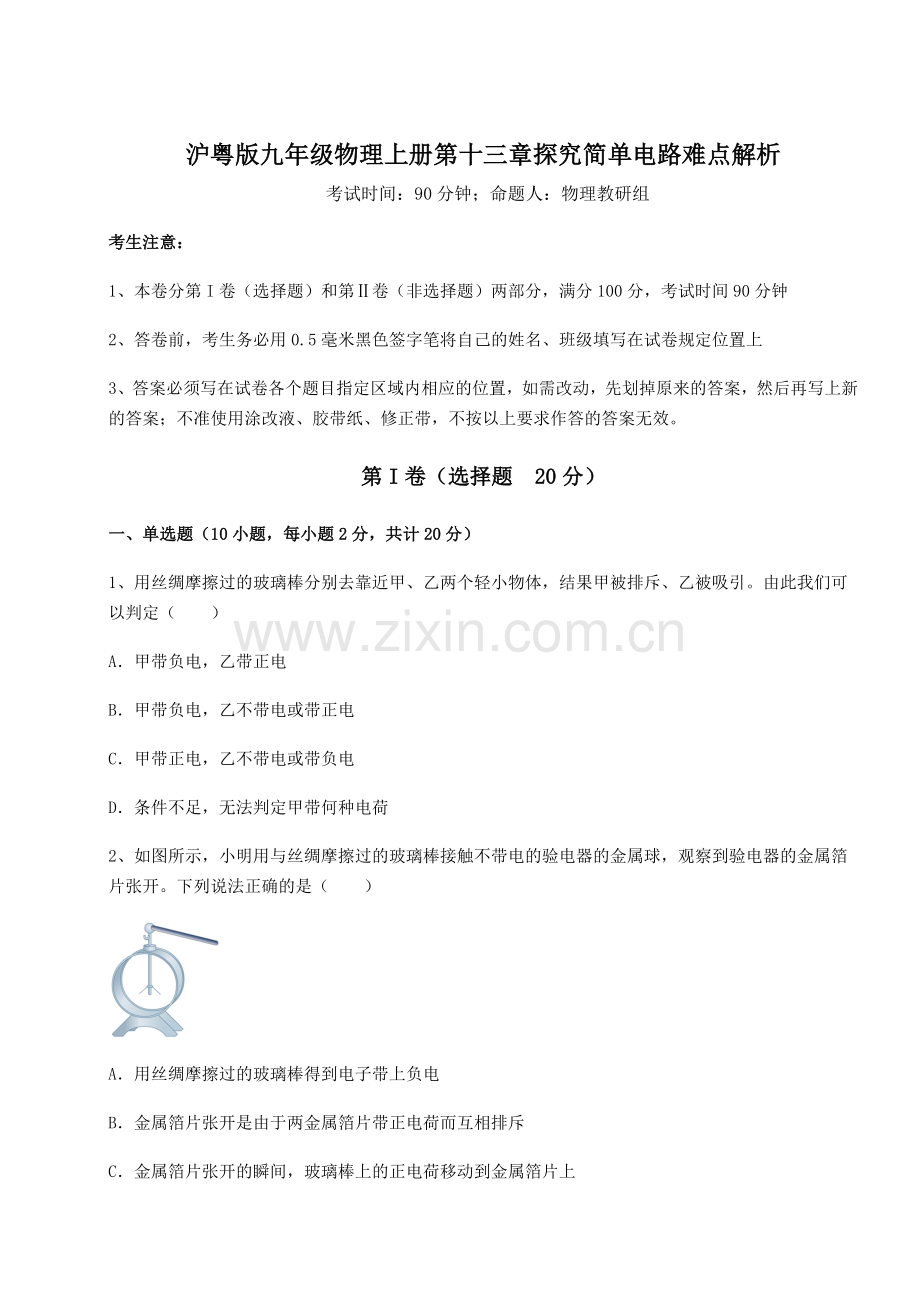

沪粤版九年级物理上册第十三章探究简单电路难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定（　　）
A．甲带负电，乙带正电
B．甲带负电，乙不带电或带正电
C．甲带正电，乙不带电或带负电
D．条件不足，无法判定甲带何种电荷
2、如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。下列说法正确的是（　　）

A．用丝绸摩擦过的玻璃棒得到电子带上负电
B．金属箔片张开是由于两金属箔片带正电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒
3、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（　　）
A．两个底面平整的铅块，挤压后能“粘”在一起
B．书本被水浸湿后，里面的纸张全部粘在一起
C．干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口
4、如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
5、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
6、用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）

A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
7、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）
A． B．
C． D．
8、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（　　）
A．梳头后，梳子带电而头发不带电
B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷
C．梳子与头发摩擦的过程中，创造了电荷
D．梳头后变得蓬松，是因为头发带上了同种电荷
9、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（　　）

A． B．
C． D．
10、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）

A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、图中电流表的分度值是______A，示数是______A。

2、如图所示的电路，电源电压恒为6V，闭合开关 S，电流表 A1 示数为 0.5A，A2示数为 0.3A，则电阻 R1的电功率是______W，在相同时间内电流通过电阻 R1、R2 做功之比为_______。

3、如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。

4、丝绸摩擦过的玻璃棒由于_______（选填“失去”或“得到”）电子而带正电；验电器的工作原理与图中_______（选填“甲”或“乙”）的现象相同。

5、在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______ 联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______ 联。如果将开关S1、S2、S3都闭合，电路处于 _______ 状态。

三、计算题（5小题，每小题8分，共计40分）
1、如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示；求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.6A，电流表A2的示数为1.5A，求此时通过L1的电流和L2两端的电压。

2、如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则：
（1）电压表示数为多少？
（2）L2两端的电压为多少？

3、如图甲所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V。求：
（1）当S1、S3断开，S2闭合时，电压表示数如图乙所示，则R1两端的电压是多少？
（2）当S1、S3闭合，S2断开时，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，如图丙所示。则通过R2的电流是多少？

4、如图所示的电路，电源电压为，当闭合，、断开时，电压表的示数为。求：（要写出简要分析与理由）
（1）当、断开，闭合时，电压表两极对调后示数为多少？
（2）当、闭合，断开时，电压表的示数为多少？
（3）当、闭合，断开时，电压表的示数为多少？

5、请结合电路图，解答下列的问题：
（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是多少？
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是多少？

四、实验探究（2小题，每小题10分，共计20分）
1、如图所示，在探究“并联电路的电流特点”的实验中，小王设计了如图甲所示的电路进行实验：

（1）小王在连接电路时，开关应处于___________（选填“闭合”或“断开”）状态；闭合开关前，电流表的指针反偏，其原因可能是___________；
（2）实验时，闭合开关后两灯都亮。小王随意拆下一根导线，发现两灯都熄灭，据此他认为把电路接成了串联电路。小王的结论是___________（选填“可靠”或“不可靠”）的，理由是：___________；
（3）他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图乙所示，则I2=________A、I=______A．小王由此数据得出并联电路中干路电流和各支路电流的关系是_______（写关系式即可）。但是同组的小明却认为小王的做法是不科学的，他的理由是_______；
（4）小明同学对实验进行了改进，他在图甲所示的电路中A、B、C三处各加一块电流表，连接的电路如图丙所示。这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。( )
2、如图，小海和小梅一起做“探究并联电路中电流的规律”实验。

（Ⅰ）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（填“A”、“B”或“C”）处的电流，若测该处电流时，L1灯泡发生断路，L2亮度 ______（选填“变亮”、“变暗”或“不变”），电流表示数______（选填“变大”、“变小”或“不变”）；
（2）闭合开关后，小梅发现电流表的指针如丙图，出现这种情况的原因是______；
（3）他们测出A、B、C三处的电流IA、IB、Ic如下表所示，由此得出三者间的初步结论： ______（只写表达式）。为了使结论更具有代表性小梅他们接下来应该做的是_______。
位置
A
B
C
电流
0.24
0.24
0.48

-参考答案-
一、单选题
1、C
【详解】
与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与玻璃棒带的是同种电荷，甲带正电；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带负电荷、也可能不带电。
故选C。
2、B
【详解】
A．用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故B正确；
CD．用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故CD错误。
故选B。
3、C
【详解】
将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，这是摩擦起电现象。
A．两个底面平整的铅块挤压后能粘在一起，这是分子引力作用的结果，故A不符合题意；
B．书本被水浸湿后，因分子之间存在相互作用的引力，所以里面的纸张全部粘在一起，故B不符合题意；
C．在干燥的天气里，化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦），故C符合题意；
D．用硬卡片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，故D不符合题意。
故选C。
4、A
【详解】
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
5、B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
6、B
【详解】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
7、C
【详解】
当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。
故选C。
8、D
【详解】
用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来；头发带上同种电荷而互相排斥，所以头发越梳越蓬松，故ABC错误、D正确。
故选D。
9、C
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故C符合题意，ABD不符合题意。
故选C。
10、B
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
二、填空题
1、     0.02     0.24
【详解】
[1]电流表量程为0~0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A，10等分，每个小刻度就是分度值为0.02A。
[2]指针指示的示数为
0.2A+0.04A=0.24A
2、     1.8     3∶2
【详解】
[1]由电路图可知，两电阻并联，电流表 A2测R1支路的电流，A1测干路电流； 因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流

电阻 R1消耗的电功率

[2]在相同时间内电流通过电阻 R1、R2做功之比

3、     0.2     0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
4、     失去     甲
【详解】
[1]用丝绸摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去电子。
[2]实验室中检验物体是否带电的常用仪器是验电器，它是根据同种电荷相互排斥的原理制成的，图甲中的现象是同种电荷相互排斥，故验电器的工作原理与图甲中的现象相同。
5、     串     并     短路
【详解】
[1]由图可知，仅将开关S3闭合，S1、S2断开，根据串联电路的特点知，灯L1、L2串联。
[2]由图可知，将开关S1、S2闭合，S3断开，根据并联电路的特点知，灯L1、L2并联。
[3]由图可知，将开关S1、S2、S3都闭合，电流从电源正极出发，通过S1、S2、S3回到电源负极，造成电源短路，故电路处于短路状态。
三、计算题
1、（1）1.2V，4.8V；（2）0.9A，6V
【详解】
解：（1）由图a所示电路图可知，开关闭合，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压等于各部分电压之和，由图乙所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，示数为
U=6V
电压表V2的量程为0～3V，示数为1.2V；则灯L1两端电压
U1=1.2V
灯L2两端电压
U2=U﹣U1=6V﹣1.2V=4.8V
（2）由图c所示电路可知，两灯泡并联，开关闭合，电流表A1测L2支路电流，电流表A2测干路电流，根据并联电路的电流关系可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.6A=0.9A
灯L2并联在电源两端，电源电压为6V，由于并联电路各支路两端电压等于电源电压，则L2两端电压为6V。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流为0.9A，L1两端的电压为6V。
2、（1）2V；（2）2.5V
【详解】
解：（1）由电路图可知，灯泡L1、L2串联，电压表测量L1两端的电压，则电压表示数为2V。
（2）根据串联电路的总电压等于各用电器两端的电压之和可得
L2两端的电压为
U2＝U﹣U1＝4.5V﹣2V＝2.5V
答：（1）电压表示数为2V。
（2）L2两端的电压为2.5V。
3、（1）2V；（2）1.2A
【详解】
解：（1）当S2、S3闭合，S1断开时，为R2的简单电路，电压表示数为6V，即电源电压为6V，当S1、S3断开，S2闭合时，两电阻串联，电压表示数如图乙所示，电压表选用大量程，分度值为0.5V，电压为4V，由串联电路电压的规律，则R1两端的电压是
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两电阻并联，A测干路电流，A1测R1的电流，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，由并联电路的规律，A选用大量程，分度值为0.1A，电流为1.5A，A1的示数为0.3A，由并联电路电流的规律，通过R2的电流是
I2=I﹣I1=1.5A﹣0.3A=1.2A
答：（1）R1两端的电压是2V；
（2）当S1、S3闭合，S2断开时，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，如图丙所示，则通过R2的电流是1.2A。
4、（1）4V；（2）10V；（3）0
【详解】
（1）由图知道，当S1闭合,S2、S3断开时，为L1、L2的串联电路，此时电压表测量L1两端的电压，且电压表的示数为，说明电压表连接正确；当、断开，闭合时，仍是L1、L2的串联电路，根据电流方向知道，电压表两极对调后，电压表接法仍正确，此时测量的是L2两端的电压。由串联电路电压的特点知道，此时电压表的示数是

（2）由图知道，当、闭合，断开时，L2被短路，为L1的简单电路，电压表测量的是电源电压，故示数为10V。
（3）由图知道，当、闭合，断开时，L2被短路，为L1的简单电路，电压表测量的是两端的电压，故示数为0。
答：（1）当、断开，闭合时，电压表两极对调后示数为4V；
（2）当、闭合，断开时，电压表的示数为10V;
（3）当、闭合，断开时，电压表的示数为0。
5、（1）0.2A，0.2A；（2）0.5A
【详解】
解：（1）由图得，闭合开关S2，断开S1、S3时，两灯泡串联，电流表测量电路的电流，电流表的示数为0.2A。串联电路电流相等，所以通过L1的电流和通过L2的电流与电流表的电流相等，均为0.2A。
（2）由图得，闭合开关S1、S3，断开S2时，两灯泡并联，电流表测量干路电流，电流表的示数为0.8A，通过L1的电流为0.3A，所以通过L2的电流是

答：（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是0.2A；
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是0.5A。
四、实验探究
1、     断开     电流表没有调零     不可靠     见详解     0.2     1          实验次数太少，结论具有偶然性
【详解】
（1）[1]为防止在连接电路时出现错误而损坏电路元件，在电路连接过程中一定要断开开关。
[2]闭合开关前，电流表的指针反偏，即指针不在零刻度线处，其原因是电流表没有调零。
（2）[3][4]在并联电路中，如果拆去的是干路上的导线，所有灯泡都会熄灭，所以小王随意拆下一根导线，发现两灯都熄灭，既可能是串联，也可能是并联，故据此他认为把电路接成了串联电路的结论不可靠。
（3）[5][6]根据并联电路的电流规律，干路电流大于支路电流，指针指向同一位置，则干路电流表接入的量程为0~3A，分度值为0.1A，故干路电流，支路上电流表接入的量程为0~0.6A，分度值为0.02A，故支路电流。
[7]根据测量的电流，，，则并联电路中干路电流和各支路电流的关系为

[8]仅凭一次实验的数据得出结论，结论偶然性很大，不具备普遍性，应多次实验，提高结论的普遍性。
（4）[9]实验中要分别测出干路的电流和各支路的电流，则经过L2的电流应先经过电流表再回到电源负极，如图所示

2、     C     不变     变小     电流表正负接线柱接反了     IC=IA+IB     选用不同规格的灯泡做多做几次实验
【详解】
（1）[1]由图乙知道，此时电流表串联在干路上，测量的是 C处的电流。
[2]L1灯泡发生断路，因并联电路各支路互不影响，所以通过L2的电流大小不变，L2的亮度不变。
[3]原来电流表测干路电流，L1灯泡发生断路后，电流表测支路的电流，根据并联电路电流的规律，电流表示数将变小。
（2）[4]开关闭合后发现电流表的指针偏转如图丙所示（指针反偏），出现该现象的原因是电流表的正负接线柱接反了。
（3）[5]分析表中数据，得出关系式为
IC=IA+IB
[6]为得出普遍性的结论，需要换用不同规格的小灯泡，再测出几组数据。
