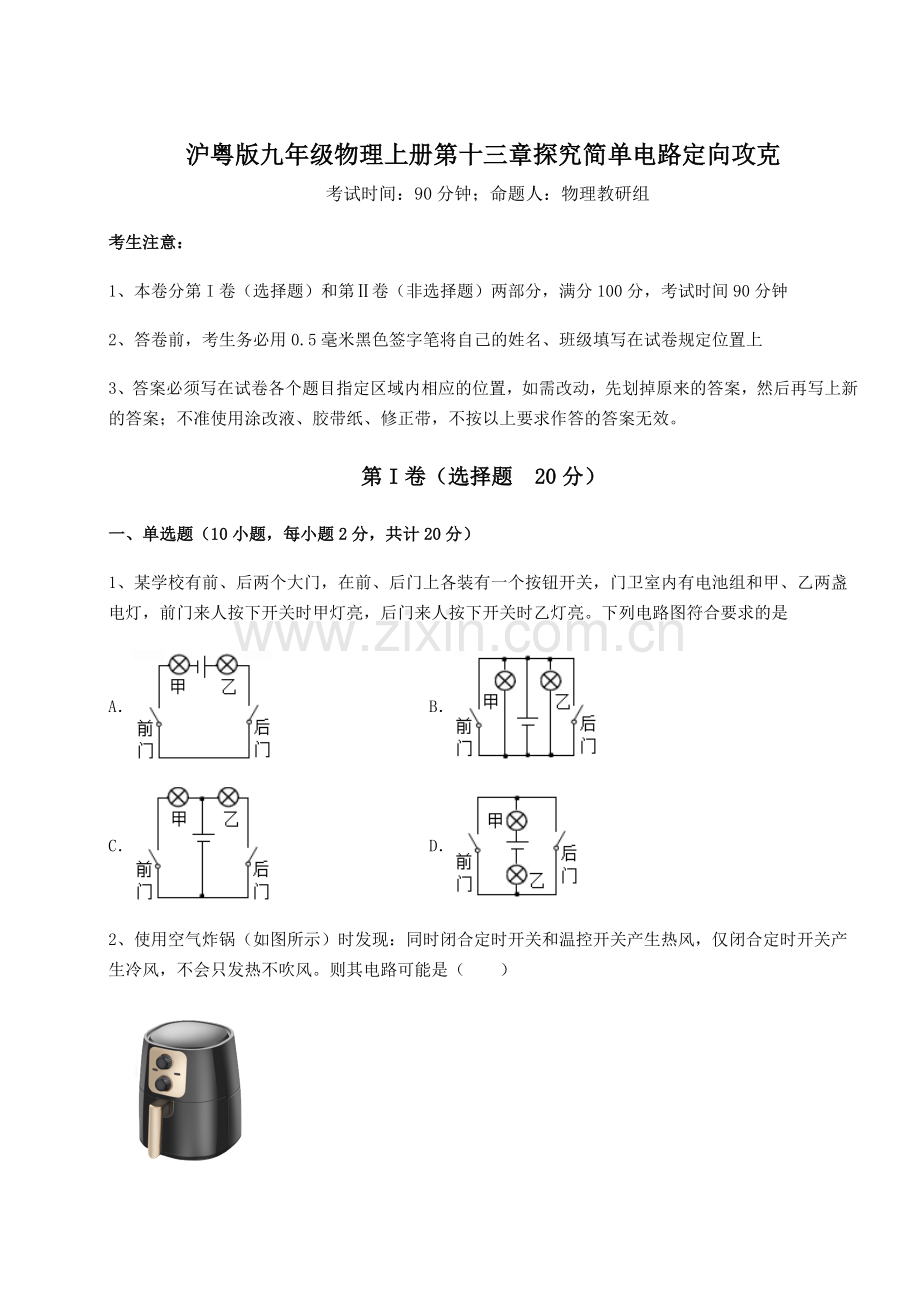

沪粤版九年级物理上册第十三章探究简单电路定向攻克 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是ABCD2、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（）ABCD3、如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A电流表A1只测量灯L2的电流B电流表A2的示数比A1的大C灯L1被短路时，L2正常发光D仅断开S1只有一个表有示数4、医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（）ABCD5、 “节能减排，低碳生活”重在行动。居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。以下电路设计合理的是（）ABCD6、工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（）A4VB110VC220VD380V7、关于如图所示的四张情境图片，下列说法中正确的是（） A图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引B图乙中自由电子的定向移动方向为电流方向C如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光D如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开8、上海地区常用照明电路的电压为（）A1.5伏B24伏C110伏D220伏9、某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（）ABCD10、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）ABCD第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V，甲、乙两灯的UI关系如图所示，确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_V，两灯并联使用，电路最大电流是_A。2、如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 _；连接 _两点是绝对不允许的。3、如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于_（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1_I2，U_U1（后两空选填“”、“”或“”）。4、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_的性质，若镜面带正电，则在摩擦过程中镜面_（选填“得到”或“失去”）电子。5、如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是_mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是_A，通过L2的电流是_A。三、计算题（5小题，每小题8分，共计40分）1、在如图甲所示的电路中，电源电压恒定不变。（解答下列三个问题时，请先画出等效电路图）（1）当闭合开关S3，断开开关S1、S2时，电压表的示数如图乙所示，则电源电压为多少伏？（2）当断开开关S1、S3，闭合开关S2时，电压表的示数为4V，则灯泡L1两端的电压为多少伏？（3）当闭合开关S1、S3，断开开关S2时，电流表A、A1的示数分别为0.6A和0.4A，则通过灯泡L2的电流为多少安？2、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.5A、1.2A、0.7A，推导三盏灯的电流大小分别为多少？3、如图所示，电源电压是12V，R110，滑动变阻器R2的最大阻值是30，求当滑动变阻器的滑片分别在a端和b端时，求电流表和电压表的变化范围？4、某同学做实验时，连接了图甲所示的电路，电源电压恒为3V；闭合开关S时，三个电表的示数分别如图乙所示，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和电表示数解答问题：（1）通过灯泡L1、L2的电流为多少？（2）灯泡L1、L2两端的电压为多少？5、如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：（1）求灯L1和L2两端的电压及电源电压；（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压。四、实验探究（2小题，每小题10分，共计20分）1、小王利用图甲的电路图做“探究并联电路电流规律”的实验。（1）电流表应_（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在图甲中的_点；（2）小王同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_；（3）小王同学在排除故障后，进行了三次实验，分别测出如下表的数据：实验次数A处的电流IA/AB处的电流IB/AC处的电流Ic/A10.20.32.520.40.30.730.10.30.4小王同学记录的实验数据中_（填数字）这个数据存在问题，纠正错误后，他分析表格中的数据在误差允许范围内，可以得出：在并联电路中干路电流和各支路电流的关系是_（写出关系式即可）；（4）实验结束后，小王又利用器材连接了如图丙所示的电路，当开关S由断开到闭合时，电流表A2的示数_（选填“变大”、“变小”或“不变”）。2、在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图甲所示的电路。（1）电流表在使用时必须_（填“串联”或“并联”）在被测电路中；（2）小丽把电流表接入A点，当闭合开关时，发现电流指针如图乙所示，出现这故障的原因是_；（3）连接正确后，测出三点的电流并记录数据。请将电流表的读数（如图丙）填入表格；C处的电流ICB处的电流IBA处的电流IA第一次测量0.52_（4）分析上表的数据，可以得出结论是_；上面设计的表格中存在的不足之处是_；（5）你认为该实验小组存在的问题是：_；请你为小组存在的问题提出改进意见：_。-参考答案-一、单选题1、C【详解】A由电路图可知，前、后两个门的开关同时关闭时，灯才亮，故A不符合题意；B由电路图可知，前、后门的开关任意关闭时，两个灯短路都不亮，故B不符合题意；C由电路图可知，前门的开关与甲灯串联，后门的开关与乙灯串联，之后再并联，可满足题意要求，故C符合题意；D由电路图可知，前、后门的开关任意关闭时，两个灯同时亮，故D不符合题意。故选C。2、D【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。A仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；B发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；C发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；D发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。3、D【详解】A闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；B闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；C若灯L1被短路时，则灯泡L2也被短路，故C错误；D仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。故选D。4、D【详解】A只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；B若测温正常，开关闭合，电动机就工作，故B不符合题意；C若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；D只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。5、D【详解】A有声音时，声控开关闭合，电源短路，故A不符合题意；B白天，光控开关断开，有声音时，声控开关闭合，灯泡发光，故B不符合题意；C晚上，光控开关闭合，电源短路，故C不符合题意；D白天，光控开关断开，电路始终是断路状态，灯泡不发光。晚上，光控开关闭合，有声音时，声控开关闭合，灯泡发光，无声音时，声控开关断开，灯泡熄灭，故D符合题意。故选D。6、A【详解】家庭电路电压为220V，而手机电池为锂电池，电压较小。故选A。7、C【详解】A用毛皮摩擦过的两根橡胶棒，带同种电荷，根据电荷相互作用的规律知，同种电荷相互排斥，故A错误；B正电荷定向移动的方向为电流方面，由图乙知，电子带负电，向右定向移动，故电流的方向与电子移动的方向相反，故B错误；C由图知，两灯串联，当用导线触接两端时，灯被短路，不发光，灯发光，故C正确；D由图丁知，验电器A带电，用橡胶棒把验电器A和B连接起来，因橡胶棒是绝缘体，在A和B之间，没有电荷的转移，故B不带电，金属箔不会张开，故D错误。故选C。8、D【详解】我国常用的照明电路的电压为220V，故ABC不符合题意，D符合题意。故选D。9、D【详解】A若开关闭合，只有热风，故A不符合题意；B若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；C若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；D若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。10、C【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故C符合题意，ABD不符合题意。故选C。二、填空题1、 8 0.9【详解】1根据图像可知，甲灯两端电压为额定电压6V时，甲的额定电流为0.5A；乙灯两端电压为额定电压3V时，乙的额定电流为0.6A；因为串联电路中电流处处相等，所以两灯串联时，电路中的最大电流I=I甲=0.5A此时甲灯正常发光（其电压为6V），由图像可知，当通过乙灯泡的电流为0.5A时，乙灯泡两端电压为2V，因串联电路两端电压等于各部分电压之和，所以电路两端允许加的最大电压U串=U甲+U乙=6V+2V=8V2因为并联电路两端电压相等，所以并联电路两端的最大电压为3V，由图像可知，甲乙两端电压为3V时I甲=0.3A，I乙=0.6A因为并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流I并=I甲+I乙=0.3A+0.6A=0.9A2、 并联 BD【详解】1读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。2用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。3、 短路 = 【详解】1由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表的电流很小，相当于导线，所以电路处于短路状态。23若只闭合开关S2，电流经过A1、A2、L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路中电流处处相等，所以两电流表示数I1=I2，串联电路中总电压等于各用电器电压之和，所以UU1。4、 吸引轻小物体 失去【详解】1带电体具有吸引轻小物体的性质。2摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。5、 240 0.56 0【详解】1当开关S1闭合，S2断开时，两灯泡串联，根据串联电路中电流处处相等，故通过L2的电流是240mA。2当开关S1、S2均闭合时，灯泡L2被短路，只有灯泡L1工作，电流表A的示数为0.56A，电流表测量的是灯泡L1的电流，故大小为0.56A。3灯泡L2被短路，没有电流经过灯泡L2，故通过L2的电流是0。三、计算题1、（1）6V；（2）2V；（3）0.2A【详解】解：（1）当闭合开关S3，断开开关S1、S2时，电路为L2的简单电路，电压表测电源电压，等效电路如图所示：由图乙知，电压表使用大量程，示数为6V，即电源电压（2）当断开开关S1、S3，闭合开关S2时，L1与L2串联，电压表测L2两端电压，等效电路如图所示：电压表的示数为4V，即此时L2两端电压根据串联电路的电压规律可得，L1两端的电压（3）当闭合开关S1、S3，断开开关S2时，两灯并联，电流表A测干路电流，A1测L1支路电流，等效电路图如图所示：根据并联电路电流规律可得，通过灯泡L2的电流答：（1）电源电压为6V；（2）当断开开关S1、S3，闭合开关S2时，灯泡L1两端的电压为2V；（3）当闭合开关S1、S3，断开开关S2时，通过灯泡L2的电流为0.2A。2、0.3A；0.4A；0.8A【详解】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和；根据并联电路电流规律可知I1+I2+I31.5AI2+I31.2AI1+I20.7A由可得I10.3AI20.4AI30.8A答：通过灯泡L1、L2和L3的电流分别是0.3A、0.4A、0.8A。3、1.20.3A，09V【详解】解：（1）当滑片位于a端时，滑动变阻器接入电路的电阻为0，电压表被短路即电压表的示数为0V，电路为R1的简单电路，根据欧姆定律可得，电流表的示数（2）当滑片位于b端时，定值电阻R1与滑动变阻器R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中的电流，因为串联电路中总电阻等于各分电阻之和，所以此时电流表的示数电压表的示数U2IR20.3A309V答：当滑动变阻器的滑片分别在a端和b端时，电流表的变化范围为1.20.3A，电压表的变化范围为09V。4、（1）0.2A；（2）1.2V，1.8V【详解】解：（1）由电路图知，两灯串联，电流表测电路中电流，由图乙知，电流表使用小量程，分度值为0.02A，示数为0.2A，串联电路中电流处处相等，所以通过L1、L2的电流I1I20.2A所以通过灯泡L1、L2的电流为0.2A。（2）电压表V1测电源电压，V2测L1两端电压，由图乙知，两电压表都使用小量程，分度值为0.1V，示数分别为1.2V、3V，电源电压为3V，即V1示数为3V，V2示数为1.2V，即L1两端的电压为1.2V；串联电路中电源电压等于各用电器两端电压之和，所以L2两端的电压U2UU13V1.2V1.8V答：（1）通过灯泡L1、L2的电流都为0.2A；（2）灯泡L1、L2两端的电压分别为1.2V、1.8V。5、（1）1.2V，4.8V，6V；（2）1.2A，0.3A，都为6V【详解】解：(1)由图甲可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压，所以V1的示数大于V2的示数，V1接量程，示数为6V，电源电压U=6V；V2接量程，示数为1.2V，L1两端的电压 U1=1.2V；由串联电路的特点可知：L2两端的电压 （2）由图丙可知，两灯并联，电流表A2测干路电流，电流表A1测L1的电流，所以L1的电流I1=1.2A；由并联电路电流特点可知：L2的电流 由并联电路电压特点可知答：（1）灯L1两端的电压为1.2V，L2两端的电压为4.8V，电源电压6V；（2）通过灯L1的电流为1.2A，L2的电流为0.3A， L1、L2两端的电压都为6V。四、实验探究1、 串联 C 电流表的正、负接线柱接反了 2.5 IC=IA+IB 变大【详解】（1）1由电流表的连接方法可知，电流表与待测电路串联。2由图可知，C点在干路，AB在支路，若要测量干路电流，电流表应接在图甲中的C点。（2）3由图乙可知，测量A处电流时，电流表指针反偏，说明电流表正、负接线柱接反了。（3）4根据表中数据可知：第2、3组数据满足0.4A+0.3A=0.7A-0.1A+0.3A=0.4A-而第1组数据0.2A+0.3A2.5A记录的实验数据中2.5A这个数据存在问题，根据电流表大小量程之比为51，造成该数据错误的原因应该是电流表按大量程读数了，实际上电流大小为0.5A。5由实验数据可知，在并联电路中，干路电流等于各支路电流之和，即IC=IA+IB（4）6当开关S断开时，是灯泡L1的简单电路，两个电流表测量通过灯泡L1的电流，由开关S断开到闭合时，两灯泡并联，电流表A1测量通过L1的电流，示数不变，电流表A2测干路电流，根据并联电路电流规律可知电流表A2示数变大。2、 串联 电流表的正负接线柱接反了 0.3 0.22 并联电路中干路电流等于支路电流之和 表中电流的后面没有标出单位，没有设计多次测量的表格 没有换用不同灯泡多次实验，所得结论具有偶然性 换用不同灯泡多次测量【详解】（1）1电流表在测量电路中的电流时，要与被测对象串联在电路中，电流表的电阻很小，若与被测对象并联，会造成被测对象短路。（2）2如图所示，闭合开关后电流表向左端没有刻度的方向偏转，说明正负接线柱接反了。（3）34由图可知，测A、B处的电流时，电流表都使用00.6A的量程，电流表的分度值为0.02A，所以B处的电流为0.3A，A处电流为0.22A。（4）5由表格数据知，IA+IB=IC，所以得出结论为：并联电路中干路电流等于支路电流之和。6表格中电流的后面没有标出单位，没有设计多次测量的表格。（5）78该同学实验过程中只用两个灯泡，没有更换，并且只测了一组数据，具有偶然性。改进意见：应该换用不同灯泡多次测量。
