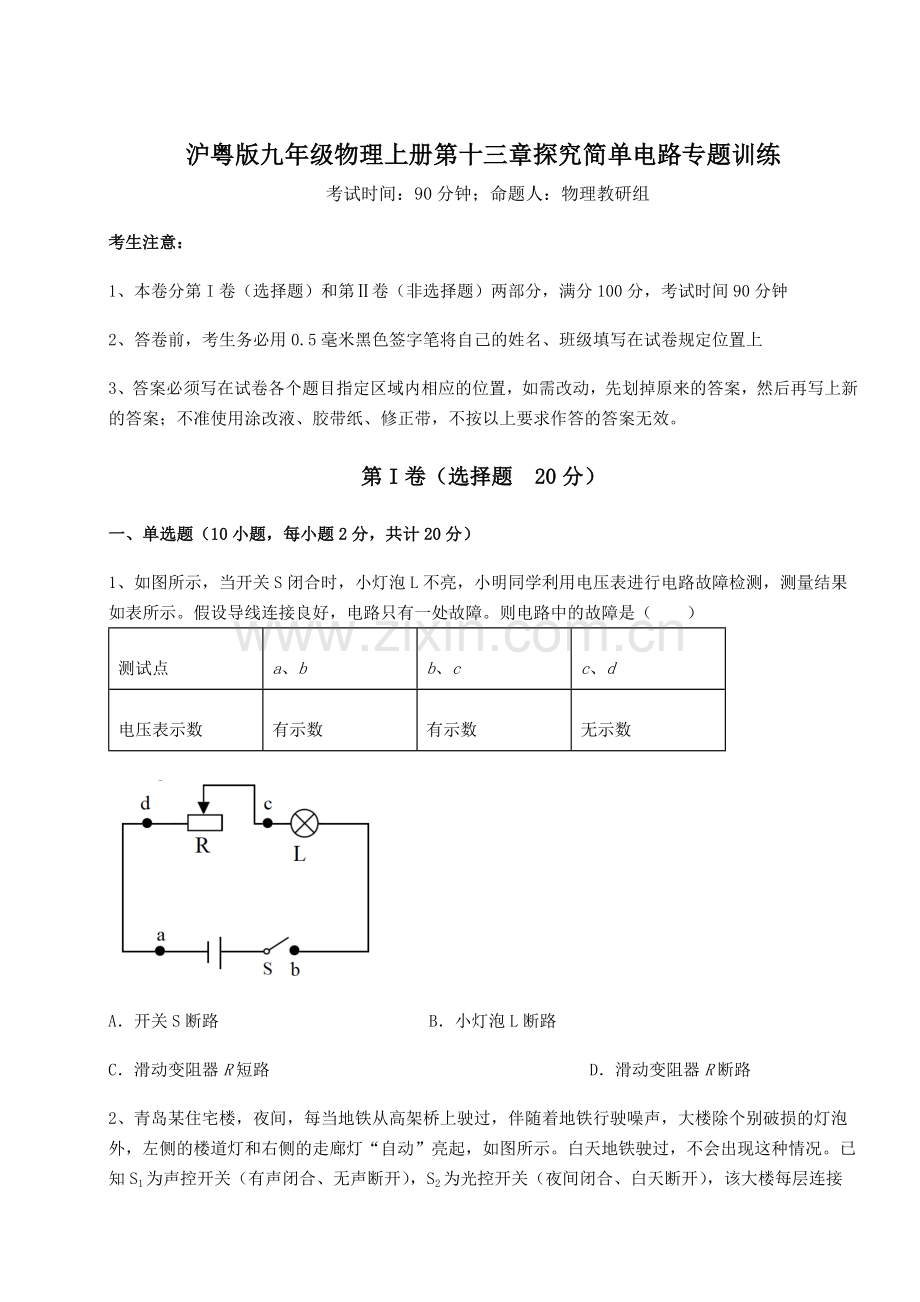

沪粤版九年级物理上册第十三章探究简单电路专题训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数

A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
2、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

A． B．
C． D．
3、两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）

A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
4、如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（　　）

A． B． C． D．
5、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）
A． B．
C． D．
6、如图所示，灯泡、串联的电路是（　　）
A． B．
C． D．
7、小明发现家里的垃圾桶敞口放置，既有异味又不卫生，他设计一个简易的感应式垃圾桶。其工作原理如下：“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合。下列电路符合要求的是（　　）
A． B．
C． D．
8、下列用电器通过的电流接近4A的是（　　）
A．电风扇 B．电冰箱
C．电饭锅 D．电视机
9、如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（　　）

A．电流表A的示数一定等于A1的示数 B．电流表A的示数一定等于A1示数的2倍
C．电压表V的示数一定小于V1的示数 D．电压表V的示数一定等于V1的示数
10、甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）

A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、如图甲所示的电路，当开关S闭合后，电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。若电源电压不变，灯泡L1断路，则电流表的示数______（选填“变大”、“变小”或“不变”）。

2、已知甲、乙两个用电器的额定电压都是 6V，某实验小组通过实验画出两个用电器的I﹣U 图象，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过______V；若把它们并联在电路中，10s 内电路消耗的最大电能是______J。

3、物理学中规定________定向移动的方向为电流的方向，金属导线中是________的定向移动形成电流的，电路中提供电能的装置是________。
4、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是___________的（选填“并联”或“串联”），教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是___________（选填“并联”或“串联”）。
5、如图所示电路，（1）当闭合S2、S3时，灯L1、L2组成___________联电路；（2）当只闭合S1时，灯L1、L2组成___________联电路；（3）当闭合S1、S2时，只有灯___________发光；（4）当S1、S2、S3同时闭合时，为___________电路，灯L1、L2都不能发光。

三、计算题（5小题，每小题8分，共计40分）
1、在如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。求:
（1）通过电阻R1的电流；
（2）电阻R2两端电压；
（3）电路中的总电阻。

2、在如图所示的电路中，电流表A1的示数是0.8A，电流表A2的示数为0.5A，通过灯泡L2的电流是0.3A；求：
（1）电流表A3的示数是多少？
（2）通过灯泡L1的电流是多少？

3、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。

4、如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。

5、如图甲所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V。求：
（1）当S1、S3断开，S2闭合时，电压表示数如图乙所示，则R1两端的电压是多少？
（2）当S1、S3闭合，S2断开时，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，如图丙所示。则通过R2的电流是多少？

四、实验探究（2小题，每小题10分，共计20分）
1、如图甲是小丽和小孟同学探究并联电路的电流规律的电路图。

（1）连接线路时开关应________；
（2）开关闭合前，小丽同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是________（选填“A”或“B”）；
A．电流表没调零　　B．电流表正负接线柱接反了
（3）他们把电流表A纠正后，闭合开关进行实验、两灯都发光，电流表A与电流A2的指针所指位置均为如图丙所示，则通过L1的电流为_______A；
（4）根据所测的实验数据，他们得出实验结论：并联电路中，__________；
（5）实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是_______。
A．探究电流与电压的关系　　B．探究杠杆的平衡条件　　C．刻度尺测物体的长度
2、在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）电流表应______（填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在图甲中的______；
（2）小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是______；纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是______；排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
（3）检查电路连接无误后，实验小组开始实验，测出A、B、C三处的电流值记录在表格中，由此得出结论：并联电路中，各支路的电流相等；
A点电流IA
B点电流IB
C点电流IC
0.18A
0.18A
0.36A
请指出实验小组探究过程中的两点不妥之处：
①______；
②______；
（4）请你对该实验提出改进措施______（一条即可）。

-参考答案-
一、单选题
1、B
【详解】
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。
故选B。
2、C
【详解】
由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。
故选C。
3、C
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
4、D
【详解】
由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia =Ib +Ic
故AB错误；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道
Ib ≠Ic
故C错误；
D、由于a、d点都在干路上，所以
Ia =Id
故D正确。
故选D。
5、C
【详解】
A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；
B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；
C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；
D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。
故选C。
6、B
【详解】
ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.
故选B。
7、C
【详解】
A B．“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；说明“启动”开关在干路上，扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合，说明感应开关是控制桶盖的关闭，即电动机，故AB错误；
C D．若为D，当“启动”开关闭合时，电动机被短路，无法工作，故D错误，而 C能保证“启动”开关闭合后，指示灯亮，而“感应”开关控制电动机，故C正确。
故选C。
8、C
【详解】
A．电风扇的工作电流约0.5A，故A错误；
B．电冰箱的工作电流约1A，故B错误；
C．电饭锅的工作电流在4A左右，故C正确；
D．电视机的工作电流约0.5A ，故D错误。
故选C。
9、D
【详解】
AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。
故选D。
10、B
【详解】
用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。
故选B。
二、填空题
1、     L2     0.28     不变
【详解】
[1]如图甲所示，闭合开关，L1与L2并联，电流从正极出发，分两支，一支电流经L1后直接回到电源的负极，另一支经过电流表后再经过L2回到负极，故电流表测L2的电流。
[2]如图乙所示，电流表接入的量程为0~0.6A，分度值为0.02A，故读数为0.28A。
[3]若电源电压不变，灯泡L1断路，根据并联电路相互不影响的特点，经过L2的电流不变，则电流表的示数不变。
2、     8     90
【详解】
[1]因两用电器串联，根据串联电路电流的特点知，通过两用电器的最大电流不能超过0.5A，由图知，当I=0.5A时，两用电器两端的电压分别为U1=2V，U2=6V，由串联电路电压的特点知，它们两端的总电压不得超过
U=U1+U2=2V+6V=8V
即它们两端的总电压不得超过8V。
[2]因两用电器并联，根据并联电路电流的特点和图象知，当U′=6V时，通过两用电器的电流分别为I1=1.0A，I2=0.5A，干路中的电流为
I总=I1+I2=1.0A+0.5A=1.5A
10s内电路消耗的最大电能为
W= U′I总t=6V×1.5A×10s =90J
即10s内电路消耗的最大电能是90J。
3、     正电荷     自由电子     电源
【详解】
[1]电荷的定向移动形成电流；物理学中规定：正电荷定向移动方向为电流方向。
[2]金属中有大量的自由电子，金属导体中的电流是其内部的自由电子定向移动形成的。
[3]电源是将其它形式的能转化为电能的装置，它在电路中是提供电能的。
4、     并联     串联
【详解】
[1]并联电路的特点是各用电器工作时互不影响，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，说明它们是并联的。
[2]电风扇的调速器在电路中相当于开关与滑动变阻器的组合，因此电风扇的调速器和电风扇之间是串联连接。
5、     并     串     L2     短路
【详解】
[1]当闭合S2、S3时，电路有两条电流路径，灯L1、L2组成并联电路。
[2]当只闭合S1时，电路只有一条电流路径，灯L1、L2组成串联电路。
[3]当闭合S1、S2时，灯L1被短路，只有灯L2接入电路，只有灯L2发光。
[4]当S1、S2、S3同时闭合时，导线直接把电源两极连接起来，电路为短路电路，灯L1、L2都不能发光。
三、计算题
1、（1）0.2A；（2）4V ；（3）30Ω
【详解】
解：（1）由图乙可知，电压表的示数为2V，通过电阻R1的电流为

（2）电阻R2两端电压
U2=U-U1=6V-2V=4V
（3）电路中的电流
I=I1=0.2A
电路中的总电阻

答：（1）通过电阻R1的电流0.2A；
（2）电阻R2两端电压4V；
（3）电路中的总电阻30Ω。
2、（1）0.2A；（2）0.3A
【详解】
解：（1）由电路图可得，三个灯泡并联，电流表A1测量的是灯泡L1、L2、L3的电流，其A1的示数I＝0.8A，电流表A2测量的是灯泡L2、L3的电流，其A2的示数I'＝0.5A；电流表A3测量的是灯泡L3的电流I3；已知通过灯泡L2的电流I2＝0.3A，则根据并联电路干路电流等于各支路电流之和可得
I3＝I'﹣I2＝0.5A﹣0.3A＝0.2A
（2）灯泡L1的电流I1为
I1＝I﹣I'＝0.8A﹣0.5A＝0.3A
答：（1）电流表A3的示数是0.2A；
（2）通过灯泡L1的电流是0.3A。
3、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
4、（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
【详解】
解：（1）由电路图可知，闭合开关S后，电阻R1与R2串联，电压表V1并联在电源两端，所以测电源的电压；电压表V2并联在R2两端，测电阻R2两端的电压。
（2）因串联电路两端电压等于各部分电压之和，所以电阻R1两端的电压
U1＝U﹣U2＝8V－5V＝3V
答：（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压。
（2）电阻R1两端的电压为3V。
5、（1）2V；（2）1.2A
【详解】
解：（1）当S2、S3闭合，S1断开时，为R2的简单电路，电压表示数为6V，即电源电压为6V，当S1、S3断开，S2闭合时，两电阻串联，电压表示数如图乙所示，电压表选用大量程，分度值为0.5V，电压为4V，由串联电路电压的规律，则R1两端的电压是
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两电阻并联，A测干路电流，A1测R1的电流，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，由并联电路的规律，A选用大量程，分度值为0.1A，电流为1.5A，A1的示数为0.3A，由并联电路电流的规律，通过R2的电流是
I2=I﹣I1=1.5A﹣0.3A=1.2A
答：（1）R1两端的电压是2V；
（2）当S1、S3闭合，S2断开时，两只电流表选用了不同的量程，测量时，两只电流表的指针恰好指在同一位置处，如图丙所示，则通过R2的电流是1.2A。
四、实验探究
1、     断开     A     0.96     干路电流等于各支路的电流之和     C
【详解】
（1）[1]为保护电路，连接线路时开关应断开。
（2）[2]如图乙知，开关闭合前，电流表A的指针反向偏转，是电流表还没调零，因为还没接通电路，不会是由于电流表正负接线柱接反造成的。故A符合题意，B不符合题意。
故选A。
（3）[3]由图甲知，闭合开关后，两灯并联在电路中，电流表A测干路电流，A1测灯L1的电流，A2测灯L2的电流，而A与A2的指针偏转相同，据并联电路的电流特点知，A所选的是大量程，对应的分度值为0.1A，A2所选的小量程，对应的分度值为0.02A，由图丙知，A的示数，即干路的电流为1.2A，A2的示数，即通过L2的电流为0.24A，那么通过L1的电流
I1=I-I2=1.2A-0.24A=0.96A
（4）[4]由实验数据可知，在并联电路中，干路的电流等于各支路的电流之和。
（5）[5]在本实验中，进行多次测量的目的是避免实验结论的偶然性，寻找更普遍的实验规律。
A．在探究电流与电压的关系时，进行多次测量的目的是寻找普遍的规律，故A不符合题意；
B．探究杠杆的平衡条件，进行多次测量的目的是寻找普遍规律，故B不符合题意；
C．刻度尺测物体的长度，进行多次测量的目的是通过求平均值来减小实验误差，故C符合题意。
故选C。
2、     串联     C     电流表没有调零     电流表的正负接线柱接反了     0.24     使用的灯泡规格相同     实验次数少，结论具有偶然性     使用不同规格的灯泡进行多次实验
【详解】
（1）[1][2]电流表测电流时，应与被测电路串联；要测量干路的电流，电流表要接在干路上，图中A、B、C三点中C点在干路上，A、B两点都在支路上，因此应将电流表接在C点。
（2）[3]闭合开关前，发现电流表指针位置如图乙所示，说明电流表的指针没有指在零刻度位置，即电流表没有调零。
[4]调整正确后闭合开关，发现电流表的指针偏转又如图乙所示，即电流表的指针反向偏转，其原因是因为电流表正负接线柱接反了。
[5]由丙图可知电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.24A。
（3）[6][7]从表中数据可知，实验小组使用的灯泡规格相同，应使用不同规格的灯泡进行实验。从表中还可知看出，实验小组只做了一次实验，只测得一组数据，实验次数太少，实验结论具有偶然性，不代表普遍规律。
（4）[8]为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
