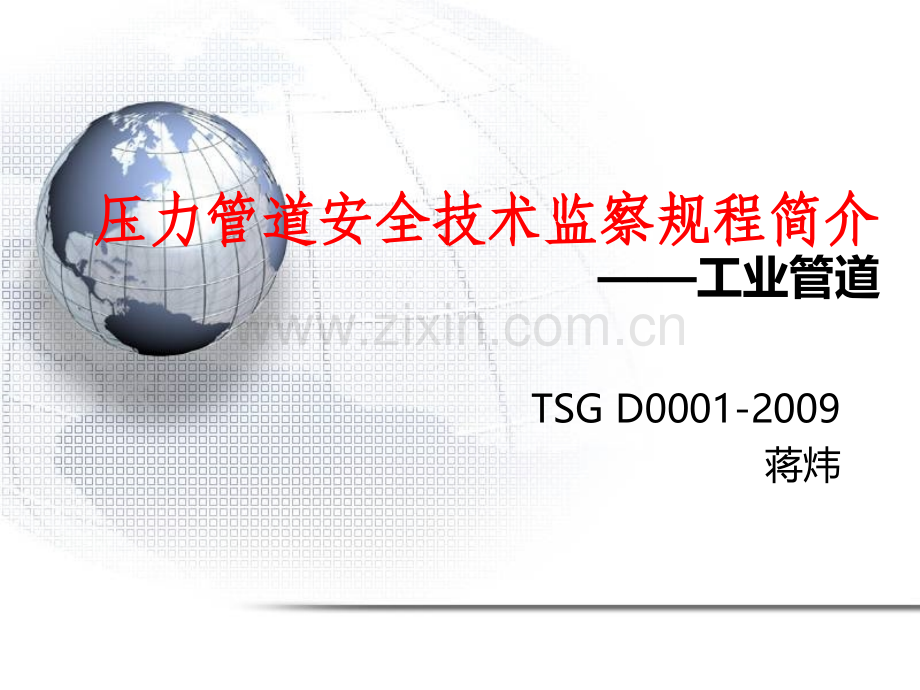

压力管道安全技术监察规程简介.pptx_第1页
第1页 / 共68页
压力管道安全技术监察规程简介.pptx_第2页
第2页 / 共68页
压力管道安全技术监察规程简介.pptx_第3页
第3页 / 共68页
压力管道安全技术监察规程简介.pptx_第4页
第4页 / 共68页
压力管道安全技术监察规程简介.pptx_第5页
第5页 / 共68页
点击查看更多>>
资源描述

1、压力管道安全技术监察规程简介压力管道安全技术监察规程简介工业管道TSG D0001-2009蒋炜第一章总则第一条为了保证工业管道的安全运行,保障人民群众生命和财产安全,促进经济发展,根据特种设备安全监察条例,制定本规程。第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。(一)最高工作压力大于或等于0.1MPa(表压,下同)的(二)公称直径(注1)大于25mm的;(三)输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。第一章总则第三条本规程适用的管道范围如下:(一)管道元件,包括管

2、道组成件(注2)和管道支承件(注3);(二)管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头(焊缝、法兰、密封件及紧固件等)、管道与非受压元件的连接接头;(三)管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。注1:公称直径即公称通径、公称尺寸,代号一般用DN表示。注2:管道组成件,用于连接或者装配成承载压力且密封的管道系统的元件,包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头,耐压软管、过滤器(如Y型、T型等)、管路中的节流装置(如孔板)和分离器等。注3:管道支承件,包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导

3、轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。第一章总则第四条下列管道应当遵守其他有关安全技术规范的规定:(一)公称压力为42MPa以上的管道;(二)非金属管道。(只含PE管)第五条本规程不适用于下列管道:(一)电气、电讯专用的管道;(二)动力管道;(三)军事装备和核设施的管道;(四)海上设施和矿井井下的管道;(五)移动设备上的专用管道,如铁路机车、汽车、船舶、航空航天器等;(六)石油、天然气、地热等勘探和采掘装置的管道;(七)长输(油气)管道和油气田集输管道;(八)城镇市政公用设施的管道;(九)制冷空调设备本体所属的管道和采暖通风专业的管道;(十)其他特种设备安全技

4、术规范管辖范围的管道。第一章总则第六条管道元件的制造以及管道的设计、安装(含现场制作,下同)、改造、维修、使用和检验检测,应当执行本规程。各级质量技术监督部门(以下简称质检部门)负责管道的安全监察工作,监督本规程的执行。第七条本规程是管道的基本安全要求,其他规定(如技术标准、企业内部规定等)不得低于本规程的要求。第八条本规程适用范围内的管道按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为GC1、GC2、GC3三个等级。管道级别以及介质毒性程度、腐蚀性和火灾危险性的划分见附件A。第一章总则第九条管道元件的制造和管道的设计、安装的技术要求不符合本规程时,应当在借鉴和实验研究的基础上,

5、进行形式试验或者技术鉴定,将所做试验的依据、条件、结果和第三方的检测报告,以及其他有关的技术资料,报国家质量监督检验检疫总局(以下简称国家质检总局),由国家质检总局委托有关的技术组织或者技术机构组织技术评审。技术评审的结果经过国家质检总局批准后,方可试用。第十条管道元件的制造和管道的设计、安装和检验应符合GB/T20801-2006压力管道规范工业管道等相关国家标准的要求。直接采用国际标准或者国外标准时,应当先将其转化为企业标准或者工程规定。对于GC1级管道还应当报国家质检总局备案。必要时,由国家质检总局委托有关技术组织或者技术机构进行评审。无相应标准的,不得进行管道设计、安装和检验。第一章总

6、则第十一条从事管道元件制造和管道安装、改造、维修以及定期检验的无损检测人员,应当取得特种设备无损检测人员资格证书,并且在资格允许范围内从事无损检测工作。从事管道元件制造和管道安装、改造、维修以及定期检验的无损检测机构应当取得国家质检总局颁布的特种设备检验检测机构核准证。第十三条从事管道元件制造和管道安装、改造、维修焊接的焊接人员(以下简称焊工),必须取得焊工相应的特种设备作业人员证后,方可在有效期内承担合格项目范围内的焊接工作。管道安全管理人员和操作人员应当取得相应的特种设备作业人员证。第二章管道元件 第十四条管道元件标准件的设计压力应当符合有关安全技术规范及其相应标准的要求。非标准件的管道元

7、件还应当有设计计算书和图样。第十五条管道元件制造单位应当取得特种设备制造许可证,并且按照相关安全技术规范的要求,接受特种设备检验检测机构对其产品制造过程的监督检验。第一节基本要求第一节基本要求 第二章管道元件 第十六条管道元件制造,应当有设计(技术)文件和制造工艺文件,并且符合有关安全技术规范及其相应标准的要求。第十七条管道组成件的制造,应当符合有关安全技术规范及其相应标准的规定,其制造过程中的焊接(包括补焊)应当采用经过评定合格的焊接工艺,并且由持证焊工进行施焊。焊接工艺评定和焊工技能考试应当符合有关安全技术规范及其相应标准的要求。第一节基本要求第一节基本要求 第二章管道元件 第十八条管道元

8、件制造单位应当按照管道元件的供货批量,提供盖有制造单位质量检验章的产品质量证明文件,实行监督检验的管道元件,还应当提供特种设备检验检测机构出具的监督检验证书。管道组成件的质量证明文件包括产品合格证和质量证明书。产品合格证一般包括产品名称、编号、规格型号、执行标准等(具体格式见附件B)。质量证明书除包括产品合格证的内容外,一般还应当包括以下内容:(一)材料化学成分;(二)材料以及焊接接头力学性能;(三)热处理状态;(四)无损检测结果;(五)耐压试验结果(适用于有关安全技术规范及其相应标准或者合同有规定的);(六)型式试验结果(适用于有型式试验要求的);(七)产品标准或者合同规定的其他检验项目;(

9、八)外协的半成品或者成品的质量证明。管道支承件应当按照有关安全技术规范及其相应标准的规定,提供产品质量证明文件。产品合格证和质量证明书应当有制造单位质量检验人员和质量保证工程师签章。第一节基本要求第一节基本要求 第二章管道元件 第十九条管道组成件应当逐件采用标志进行标记。标志内容一般包括制造单位代号或者商标、许可标志、材料(牌号、规格、炉批号)、产品编号等,并且应当符合有关安全技术规范及其相应标准的要求。产品规格较小,无法标记全部内容时,可以采用标签或者按照相应要求省略部分内容。从产品标志应当能够追溯到产品质量证明文件。第二十条管道用阀门除符合本规程外,还应当符合其他安全技术规范的规定。第一节

10、基本要求第一节基本要求 第二章管道元件 第二节材料第二十一条管道组成件的材料选用应当满足以下各项基本要求,设计时根据特定使用条件和介质,选择合适的材料:(一)符合相应材料标准的规定,其使用方面的要求符合管道有关安全技术规范的规定;(二)金属材料的延伸率不低于14%,材料在最低使用温度下具备足够的抗脆断,由于特殊原因必须使用延伸率低于14%的金属材料时,能够采取必要的防护措施;(三)在预期的寿命内,材料在使用条件下具有足够的稳定性,包括物理性能、化学性能、力学性能、耐腐蚀性能以及应力腐蚀破裂的敏感性等;(四)考虑在可能发生火灾和灭火条件下的材料适用性以及由此带来的材料性能变化和次生灾害;(五)材

11、料适合相应制造、制作加工(包括锻造、铸造、焊接、冷热成形加工、热处理等)的要求,用于焊接的碳钢、低合金钢的含碳量应当小于或者等于0.30%;(六)几种不同的材料组合使用时,应当注意其可能出现的不利影响。第二章管道元件 第二节材料第二十二条管道组成件采用新研制、无应用实例的国产材料,材料研制生产单位应当将试验验证资料和第三方检测报告报国家质检总局,由国家质检总局委托有关的技术组织或者技术机构进行技术评审。技术评审的结果经过国家质检总局批准后,方可进行试制、试用。通过一定周期的试用、验证,进行型式试验或者技术鉴定后,报国家质检总局备案。第二十三条管道组成件所用材料采用国际标准或者国外标准时,应当符

12、合下列要求:(一)选用国外压力管道规范允许使用并且已有使用实例的材料,该材料性能不得低于国内类似材料的有关安全技术规范及其标准要求,其使用范围符合有关安全技术规范及其标准的规定(二)首次使用前,对化学成份、力学性能进行复验,并且进行焊接工艺评定,符合规定要求时,方可投入制造。第二章管道元件 第三节管道元件的使用第二十四条铸铁管道组成件的使用除符合本规程第二十五条的规定外,还应当符合以下要求:(一)铸铁(灰铸铁、可锻铸铁、球墨铸铁)不得应用于GC1级管道,灰铸铁和可锻铸铁不得应用于剧烈循环工况(注4);注4:剧烈循环工况的定义见GB/T20801.3-2006压力管道规范工业管道第3部分:设计和

13、计算的规定。(二)球墨铸铁的使用温度高于-20,并且低于或者等于350。第二十五条灰铸铁可锻铸铁管道组成件可以在下列条件下使用,但是必须采取防止过热、急冷急热、振动以及误操作等安全防护措施:(一)灰铸铁的使用温度高于或者等于-10,并且低于或者等于300,设计压力小于或者等于2.0Mpa;(二)可锻铸铁的使用温度高于-20,并且低于或者等于300,设计压力小于或者等于2.0MPa;(三)旋铸铁和可锻铸铁用于可燃介质时,使用温度高于或者等于150,设计压力小于或者等于l.0MPa。第二章管道元件 第三节管道元件的使用 第二十六条碳素结构钢管道组成件(受压元件)的使用除符合第二十七条规定外,还应当

14、符合以下规定:(一)碳素结构钢不得用于GC1级管道;(二)沸腾钢和半镇静钢不得用于有毒、可燃介质管道,设计压力小于或者等于1.6MPa,使用温度低于或者等于200,并且不低于0;(三)Q215A、Q235A等A级镇静钢不得用于有毒、可燃介质管道,设计压力小于或者等于1.6Mpa,使用温度低于或者等于350,最低使用温度按照GB/T20801.1-2006压力管道规范工业管道第1部分:总则的规定;(四)Q215B、Q235B等B级镇静钢不得用于极度、高度危害有毒介质管道,设计压力小于或者等于3.0MPa,使用温度低于或者等于350,最低使用温度按照GB/T20801.1的规定。第二章管道元件 第

15、二十七条用于管道组成件的碳素结构钢的焊接厚度应当符合以下要求:(一)沸腾钢、半镇静钢,厚度不得大于12mm;(二)A级镇静钢,厚度不得大于16mm;(三)B级镇静钢,厚度不得大于20mm。第三节管道元件的使用第三节管道元件的使用第二章管道元件 第二十八条碳钢、奥氏体不锈钢钢管以及由其制造的对接焊管件的使用限制应当符合表1规定。表1钢管及其对接焊件的使用限制 注5:包括碳素结构钢钢板制造的对接焊管件。注6:不得采用电阻焊焊管制造对接焊管件。注7:逐根进行超声检测,并且不低于GB/T5777-2008无缝钢管超声波控伤检验方法1.2.5级要求者,允许用于设计压力不大于4.0MPa的本规程Al.l(

16、l)规定的管道。注8:表1钢管标准名称如下:(1)GB/T3091-2008低压流体输送用焊接钢管;(2)GB/T9711.1-1997石油天然气工业输送钢管交货技术条件第1部分:A级钢管(3)GB/T8163-2008输送流体用无缝钢管;(4)GB/T3087-2008低中压锅炉用无缝钢管;(5)GB/T12771-2008流体输送用不锈钢钢管;(6)HG/T20537.3-1992化工装置用奥氏体不锈钢焊接钢管技术要求;(7)HG/T20537.4-1992化工装置用奥氏体不锈钢焊接钢管技术要求;第三节管道元件的使用第三节管道元件的使用表1钢管及其对接焊件的使用限制钢管标准材料 钢管和管件

17、制造工艺 不允许使用范围GB/3091-2008碳素结构钢 (1)电阻焊焊管(注6);(1)按第二十六条和第二十七条规定;(注5)(2)电容焊焊管及对接焊管件 (2)剧烈循环工况;(3)电阻焊焊管的使用压力大于1.6MPaGB/T9711.1-1997 碳钢 (1)电阻焊焊管(注6);(1)GC1级管道;(2)设计压力大于4.0Mpa;(3)剧烈循环工况GB/T8163-2008 碳钢 无缝管及对接焊管件 GC1级管道(注7)GB/T3087-2008 GB/T9711.1-1997GB/T9711.1-1997 碳钢 电熔焊焊管及对接焊管件 GC1级管道(注7)GB/T12771-2008H

18、G/T20537.3-1992 奥氏体 电熔焊焊管(不添加 (1)GC1级管道;不锈钢 填充金属或者焊缝不 (2)剧烈循环工况 做射线检测)及对接焊管件HG/T29537.4-1992 奥氏体 电熔焊焊管(添加填充金属,(1)GC1级管道;不锈钢 但是焊缝不做射线检测)及对 (2)剧烈循环工况 接焊管件、焊缝不做射线检测第二章管道元件 第二十九条碳钢、碳锰钢、低温用镍钢不宜长期在425以上使用。铬钼合金钢在400-550区间长期使用时,根据使用经验和具体情况提出适当的回火脆性防护措施。第三十条奥氏体不锈钢使用温度高于540(铸件高于425)时,应当控制材料含碳量不低于0.04%,并且在固溶状态

19、下使用。奥氏体不锈钢在540900区间长期使用时,应当采取适当防护措施防止材料脆化。奥氏体不锈钢在以下条件下,还应当考虑发生晶间腐蚀的可能性:(一)低碳(C0.08%)非稳定化不锈钢,在热加工或者焊接后使用;(二)超低碳(C0.03%)不锈钢,在高于425长期使用。第三节管道元件的使用第三节管道元件的使用第二章管道元件 第三十一条为防止硫、铅及其化合物在高温下侵蚀镍基合金导致晶界脆化,镍及镍基合金在含硫环境气氛下的使用温度上限应当符合表2的规定。表2镍及镍基合金的使用温度上限()材料 不含硫环境 蒸汽 含硫环境 氧化 H2还原 CO还原氧化还原镍(N4.N6)10401260126042531

20、5260镍-铜(NCu30)5401100815370315260镍-铬-铁(NS312)110011501150815815540镍-铁-铬(NS111、NS112)110012601150980815540第三节管道元件的使用第三节管道元件的使用第二章管道元件 第三十二条金属材料及其焊接接头的冲击韧性应当符合有关安全技术规范及其材料标准的要求。第三十三条管道用密封件的选用应当考虑设计压力、设计温度以及介质、使用寿命等的要求,并且符合有关安全技术规范及其相应的密封材料标准的规定。第三十四条管道支承件的使用应当符合有关安全技术规范及其相应标准的规定。第三节管道元件的使用第三节管道元件的使用第三

21、章设计 第三十五条管道的设计单位应当取得相应的设计许可证书。管道工程设计应当符合本规程以及GB/T20801的要求(包括使用单位规定的附加要求),保证所设计的管道能够安全、持续、稳定、正常地生产运行。第三十六条管道设计文件一般包括图纸目录和管道材料等级表、管道数据表(参见附件C)和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书,必要时还应当包括施工安装说明书。第三十七条管道工程规定至少应当包括以下内容:(一)管道材料等级表、防腐处理、隔热要求、吹扫与清洗、管道涂色要求;(二)管道元件技术条件;(三)工程设计选用管道元件时,应当考虑工程设计寿命的要求;(四)管道制作与安装(包括焊

22、接)技术条件;(五)试验和检验要求。第三十八条管道图纸目录和管道平面布置图上应当加盖设计单位设计许可印章。第三十九条管道数据表、管道材料等级表、设备布置图、管道平面布置图、强度计算书和管道应力分析计算书等主要设计图样和文件,应当有设计、校核、审核三级签字。GC1级管道的管道材料等级表和管道应力分析计算书还应当有设计审定人签字。第四章安装 第五十七条管道安装单位应当取得特种设备安装许可,安装单位应当对管道的安装质量负责。第五十八条管道施工前,安装单位应当填写特种设备安装改造维修告知书,向管道安装工程所在地负责管道使用登记的质量技术监督部门(以下简称使用登记机关)书面告知,并且按照规定接受监督检验

23、。无损检测机构不隶属于安装单位,并且不是由安装单位直接委托的,也应当在检测前,书面告知管道安装工程所在地的使用登记机关,并且按照规定接受监督检验。第一节基本要求第一节基本要求第四章安装 第五十九条管道安装施工前,安装单位应当编制管道安装的工艺文件,如施工组织设计、施工方案等,经使用单位(或者其委托方技术负责人)批准后方可进行管道安装工作。管道的安装质量应当符合GB/T20801以及设计文件的规定。第六十条监督检验机构应当按照压力管道安装监督检验规则的规定进行监督检验。管道安装完工后,监督检验机构应当及时出具安装监督检验证书和报告,作为管道安装工程竣工验收和办理使用登记的依据。第一节基本要求第一

24、节基本要求第四章安装 第六十一条管道安装工程竣工后,安装单位及其无损检测单位应当将工程项目中的管道安装及其检测资料单独组卷,向管道使用单位(或者其委托方技术负责人)提交安装质量证明文件,并且由管道使用单位在管道使用寿命期内保存。安装质量证明文件至少应当包括下列内容:(一)管道安装质量证明书,其内容和格式参照附件D;(二)管道安装竣工图,至少包括管道轴测图、设计修改文件和材料代用单等;(三)管道轴测图上标明管道受压元件的材质和规格、焊缝位置、焊缝编号(区别现场固定焊的焊缝和预制焊缝)、焊工代号、无损检测方法、局部或者抽样无损检测焊缝的位置、焊缝补焊位置、热处理焊缝位置等,并且能够清楚地反映和追溯

25、管道组成件和支承件;(四)管道元件的产品合格证、质量证明书或者复验、试验报告(由使用单位或其委托方采购的管道元件除外);(五)管道施工检查记录、无损检测报告、检验和试验报告;提交安装质量证明文件时,同时还需要提交安装监督检验报告。第一节基本要求第一节基本要求第四章安装 第六十二条所有管道受压元件的焊接以及受压元件与非受压元件之间的焊接,必须采用经评定合格的焊接工艺,施焊单位必须对焊接工艺严格管理。管道受压元件的焊接工艺评定应当符合有关安全技术规范及其相关标准的规定。焊接工艺评定完成后,焊接工艺评定报告和焊接工艺指导书应当经过施焊单位焊接责任工程师审核,质量保证工程师批准,并且存入技术档案。第六

26、十三条用于管道受压元件焊接的焊接材料,应当符合有关安全技术规范及其相关标准的规定。焊接材料应当有质量证明文件和相应标志,使用前应当进行检查和验收,不合格者不得使用。施焊单位应当建立焊接材料的保管、烘干、清洗、发放和回收管理制度。第二节焊接和热处理第二节焊接和热处理第四章安装 第六十四条焊接设备的电流表、电压表等仪器仪表,以及规范参数调节装置应当定期检定和校验,否则不得用于管道受压元件的焊接。第六十五条对施工现场的焊接环境应当进行严格管制。焊接的环境温度应当保证焊件焊接所需的足够温度和焊工技能操作不受影响。焊件表面潮湿,或者在下雨、下雪、刮风期间,焊工及其焊件无保护措施时,不得进行焊接。第六十六

27、条管道焊接接头的位置,坡口的加工、清理与检验,焊件组对,焊前预热等,应当符合GB/T20801的规定。管道焊接接头的位置应当便于焊接和热处理,并且尽量避开应力集中区。焊口组对时,除设计文件规定的管道预拉伸或者预压缩焊口外,不得强行组对。第二节焊接和热处理第二节焊接和热处理第四章安装 第六十七条GC1级管道的单面对接焊接接头,设计温度低于或者等于-20的管道,淬硬倾向较大的合金钢管道,不锈钢以及有色金属管道应当采用氩弧焊进行根部焊道焊接,且表面不得有电弧擦伤。第六十八条钛材焊接前和焊接过程中应当防止坡口污染。焊缝每焊完一道均应当进行表面颜色检验,表面颜色不合格者应当立即除去,重新焊接。表面颜色检

28、验可参照相关标准执行。第六十九条焊接接头焊完后,应当在焊接接头附近做焊工标记。对无法直接在管道受压元件上作焊工标记的,可以采用管道轴测图上标注焊工代号的方法代替。第二节焊接和热处理第二节焊接和热处理第四章安装 第七十条不合格焊接接头的返修,应当符合以下要求:(一)返修前进行缺陷产生的原因分析,提出相应的返修措施;(二)补焊采用经评定合格的焊接工艺,并且由合格焊工施焊;(三)同一部位(指焊补的填充金属重叠的部位)的返修次数超过2次时,必须考虑对焊接工艺的调整,重新制定返修措施,经施焊单位技术负责人批准后方可进行返修;(四)返修后按照原规定的检验方法重新检验,并且连同返修以及检验记录(明确返修次数

29、、部位、返修后的无损检测结果)一并记入技术文件和资料中提交给使用单位;(五)要求焊后热处理的管道,必须在热处理前进行焊接返修,如果在热处理后进行焊接返修,返修后需要再做热处理。第七十一条应当按照设计文件和GB/T20801的要求,管道受压元件在弯曲和成形后,对焊接接头在焊后进行热处理。热处理单位在热处理前应当编制热处理工艺。热处理设备应当配有自动记录曲线的测温仪表,并且经计量检定合格。第七十二条热弯和热成形的管道受压元件、消陈应力热处理的焊接接头,热处理后应当检测硬度值。硬度检测的数量、部位以及结果应当符合设计文件或者GB/T20801的规定。第二节焊接和热处理第二节焊接和热处理第四章安装 第

30、七十三条需要在现场制作的管道元件,应当按照本规程和GB/T20801的有关规定进行加工制作、焊接、热处理、检验和试验。第七十四条管道元件在安装前应当按照设计文件和GB/T20801的规定进行材质复检、阀门试验、无损检测或者其他的产品性能复检,不合格者不得使用。第七十五条夹套管的内管必须使用无缝钢管,内管管件应当使用无缝或者压制对焊管件,不得使用斜接弯头。当内管有环向焊接接头时,该焊接接头应当经100%射线检测合格,并且经耐压合格后方可封入夹套。第三节现场制作和安装第三节现场制作和安装第四章安装 第七十六条管道元件在施工过程中应当妥善保管,不得混淆或者损坏,其标记应当明显清晰。材质为不锈钢、有色

31、金属的管道元件,在储存期间不得与碳钢接触。管子在切割和加工前应当做好标记移植。第七十七条管道连接时,不得用强力对口、加热管子、加偏垫或者加多层垫等方法来消除接口端面的空隙、偏斜、错口或者不同心等缺陷。法兰接头的安装应当符合本规程第五十三条第(七)项的规定。管子与设备的连接应当在设备安装定位紧固地脚螺栓后自然地进行。第七十八条埋地管道的回填必须在耐压试验、泄漏试验和防腐层检测合格后进行,并且按照隐蔽工程进行验收。第三节现场制作和安装第三节现场制作和安装第四章安装 第七十九条管道支、吊架以及管道补偿装置的安装和调整应当按照GB/T20801和设计文件的规定进行。补偿装置应当按照设计文件的规定进行预

32、拉伸或者预压缩,固定支架应当在补偿装置预拉伸或者预压缩前进行固定。第八十条有静电接地要求的管道,应当测量各连接接头间的电阻值和管道系统的对地电阻值。当电阻值超过GB/T20801或者设计文件的规定时,应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。对于不锈钢管道和钛管道,跨接导线或者接地引线不得与钛管道与不锈钢管道直接连接,应当采用钛板及不锈钢板过渡。第八十一条不锈钢和有色金属管道的制作和安装应当按照GB/T20801、相关专业标准和设计文件的规定进行。第三节现场制作和安装第三节现场制作和安装第四章安装 第八十二条所有管道的焊接接头应当先进行外观检查,合格后才能进行无损检测。焊接接头外现检

33、查的检查等级和合格标准应当符合GB/T20801的规定。第八十三条有延迟裂纹倾向的材料应当在焊接完成24h后进行无损检测。有再热裂纹倾向的焊接接头,当规定需要进行表面无损检测(磁粉检测或者渗透检测,下同)时,应当在焊后和热处理后各进行1次。第八十四条管道受压元件焊接接头表面无损检测的检测等级、检测范围和部位、检测数量、检测方法、合格要求应当不低于GB/T20801和JB/T4730-2005承压设备无损检测的要求。被检焊接接头的选择应当包括每个焊工所焊的焊接接头,并且固定焊的焊接接头不得少于检测数量的40%。第四节焊接接头的外观检查和无损检测第四节焊接接头的外观检查和无损检测第四章安装 第八十

34、五条管道受压元件焊接接头射线检测和超声检测的等级、范围和部位、数量、方法等应当符合以下要求:(一)名义厚度小于或者等于30mm的管道,对拉接头采用射线检测,如果采用超声检测代替射线检测,需要取得设计单位的认可,并且检测数量应当与射线检测相同,管道名义厚度大于30mm的对接接头可以采用超声检测代替射线检测;(二)公称直径大于或者等于500mm的管道,对每个环向焊接接头进行局部检测,公称直径小于500mm的管道,可以根据环向焊接接头的数量按照规定的检测比例进行抽样检测,抽样检测中,固定焊焊接接头的检测数量不得小于其数量的40%;(三)进行抽样检测的环向焊接接头,包括其整修圆周长度,进行局部检测的焊

35、接接头,最小检测长度不低于152mm;(四)被检焊接接头的选择,包括每个焊工所焊的焊接接头,并且在最大范围内包括与纵向焊接接头的交叉点,当环向焊接接头与纵向焊接接头相交时,最少检测38mm长的相邻纵向焊接接头。无损检测的合格要求应当不低于GB/T20801和JB/T4730的规定。第四节焊接接头的外观检查和无损检测第四节焊接接头的外观检查和无损检测第四章安装 第八十六条无损检测发现的超标缺陷,必须进行返修,返修后应当仍然按照原规定的无损检测方法进行检测。对规定进行抽样或者局部无损检测的焊接接头,当发现不允许缺陷时,应当用原规定的无损检测方法,按照GB/T20801的规定进行累进检查。未进行无损

36、检测的管道焊接接头,安装单位也应当对其质量负责。第八十七条实施无损检测的检验检测机构必须认真做好无损检测记录,正确填写检测报告,妥善保管无损检测档案和底片(包括原缺陷的底片)、超声自动记录资料,无损检测档案、底片和超声自动记录的保存期限不得少于7年。7年后如果使用单位需要,可以转交使用单位保管。第四节焊接接头的外观检查和无损检测第四节焊接接头的外观检查和无损检测第四章安装第八十八条管道的耐压试验应当在热处理、无损检测合格后进行。耐压试验一般采用液压试验,或者按照设计文件的规定进行气压试验。如果不能进行液压试验,经过设计单位同意可以采用气压试验或者液压气压试验代替。脆性材料严禁使用气体进行耐压试

37、验。对于GC3级管道,经过使用单位或者设计单位同意,可以采取有效的安全保障条件下,结合试车,按照GB/T20801的规定,用管道输送的流体进行初始运行试验代替耐压试验。第五节耐压试验和泄漏试验第五节耐压试验和泄漏试验第四章安装 第八十九条液压试验应当符合以下要求:(一)一般使用洁净水,当对奥氏体不锈钢管道或者对连有奥氏体不锈钢管道或者设备的管道进行液压试验进,水中氯离子含量不得超过0.005%,如果对管道或者工艺有不良影响,可以使用其他合适的无毒液体,当采用可燃介质进行试验时,其闪点不得低于50;(二)试验时的液体温度不得低于5,并且高于相应金属材料的脆性转变温度;(三)承受内压的管道除本第(

38、五)项要求外,系统中任何一处的液压试验压力均不低于1.5倍设计压力,当管道的设计温度高于试验温度时,试验压力不得低于公式(1)的计算值,当PT在试验温度下产生超过管道材料屈服强度的应力时,应当将试验压力PT降至不超过屈服强度时的最大压力:(1)式中:PT试验压力,MPa;P设计压力,MPa;Sl试验温度下管子的许用应力,MPa;S2设计温度下管子的许用应力,MPa;当S1/S2大于6.5时,取6.5。(四)承受外压的管道,其试验压力应当为设计内、外压差的1.5倍,并且不得低于0.2MPa;(五)当管道与容器作为一个系统统一进行液压试验,管道试验压力小于或者等于容器的试验压力时,应当按照管道的试

39、验压力进行试验,当管道试验压力大于容器的试验压力,并且无法将管道与容器隔开、同时容器的试验压力大于或者等于按本条第(三)项计算的管道试验压力的77%时,经过设计单位同意,可以按容器的试验压力进行试验;(六)夹套管内管的试验压力按照内部或者外部设计压力的高者确定,夹套管外管的试验压力按本条第(三)项确定;(七)试验缓慢升压,待达到试验压力后,稳压10min,再将试验压力降至设计压力,保压30min,以压力不降、无渗漏为合格;(八)试验时必须排净管道内的气体,试验过程中发现泄漏时不得带压处理,试验结束排液时需要防止形成负压。第五节耐压试验和泄漏试验第五节耐压试验和泄漏试验第四章安装 第九十条气压试

40、验应当符合以下要求:(一)试验所用的气体为干燥洁净的空气、氮气或者其他不易燃和无毒的气体;(二)严禁使试验温度接近金属的脆性转变温度;(三)试验时装有超压泄放装置,其设定压力不得高于1.1倍试验压力或者试验压力加0.34MPa(取其较低值);(四)承受内压钢管以及有色金属管道的试验压力为设计压力的1.15倍;(五)试验前必须用试验气体进行预试验,试验压力为0.2MPa;(六)试验时,应当逐步缓慢增加压力,当压力升至试验压力的50%时,如未发现异常或泄漏现象,继续按试验压力的10%逐级升压,直至试验压力,然后将压力降至设计压力进行检查,以发泡剂检验不泄漏为合格,试验过程中严禁带压紧固螺栓。第九十

41、一条液压气压试验应当满足第八十八条的要求,并且被液体充填部分管道的压力应当不大于第八十九条第(三)项的规定。第五节耐压试验和泄漏试验第五节耐压试验和泄漏试验第四章安装 第九十二条现场条件不允许使用液体或者气体进行耐压试验的管道,在征得设计单位同意后,可以采取替代性试验。替代性试验应当同时满足以下要求要求:(一)凡未经过液压或者气压试验的管道受压元件焊接接头,包括制造管道和管件的焊接接头、纵向焊接接头以及螺旋焊焊接接头均进行100%的渗透检测或者100%超声检测合格,其他未包括的焊接接头进行100%的渗透检测或者磁粉检测合格;(二)按照GB/T20801的规定进行管道系统的柔性分析;(三)管道系

42、统采用敏感气体或者浸入液体方法进行泄漏试验,试验要求需要在设计文件中明确规定。第五节耐压试验和泄漏试验第五节耐压试验和泄漏试验第四章安装 第九十三条输送极度危害、高度危害流体以及可燃流体的管道应当进行泄漏试验。泄漏试验应当符合以下要求:(一)试验在耐压试验合格后进行,试验介质宜采用空气,也可以按照设计文件或者相关标准的规定,采用卤素、氨气或者其他敏感气体进行较低试验压力的敏感性泄漏试验;(二)泄漏试验检查重点是阀门填料函、法兰或者螺纹连接处、放空阀、排气阀、排水阀等;(三)泄漏试验对,压力逐级缓慢上升,当达到试验压力,并且停压10min后,用涂刷中性发泡剂的方法,巡回检查所有密封点,以不泄漏为

43、合格。第九十四条管道耐压试验合格后,应当按照GB/T20801和设计文件的规定进行吹扫或者清洗,吹扫时应当设置禁区。清洗排放的污水和废液不得污染环境,排放标准应当符合国家有关法规、标准的规定。第九十五条管道耐压试验和泄漏试验合格,方可按照设计文件的要求和相关规定进行管道的防腐、绝热、标记,进行竣工验收。第五节耐压试验和泄漏试验第五节耐压试验和泄漏试验第五章使用、改造、维修第九十六条管道的使用单位负责本单位管道的安全工作,保证管道的安全使用,对管道的安全性能负责。使用单位应当按照本规程及其标准的有关规定,配备必要的资源和具备相应资格的人员从事压力管道安全管理、安全检查、操作、维护保养和一般改造、

44、维修工作。第九十七条压力管道使用单位应当使用符合本规程要求的压力管道。管道操作工况超过设计条件时,应当符合GB/T20801关于允许超压的规定。新压力管道投入使用前,使用单位应当核对是否具有本规程要求的安装质量证明文件。第一节使用第一节使用第五章使用、改造、维修第九十八条使用单位的管理层应当配备一名人员负责压力管道安全管理工作。管道数量较多的使用单位,应当设置安全管理机构或者配备专职的安全管理人员,在使用管道的车间(分厂)、装置均应当有管道的专职或者兼职安全管理人员;其他使用单位,应当根据情况设置压力管道安全管理机构或者配备专职、兼职的安全管理人员。管道的安全管理人员应当具备管道的专业知识,熟

45、悉国家相关法规标准,经过管道安全教育和培训,取得特种设备作业人员证后,方可从事管道的安全管理工作。第九十九条管道使用单位应当建立管道安全技术档案并且妥善保管。菅道安全技术档案应当包括以下内容:(一)管道元件产品质量证明、管道设计文件(包括平面布置图、轴测图等图纸)、管道安装质量证明、安装技术文件和资料、安装质量监督检验证书、使用维护说明等文件;(二)管道定期检验和定期自行检查的记录;(三)管道日常使用状况记录;(四)管道安全保护装置、测量调控装置以及相关附属仪器仪表的日常维护保养记录;(五)管道运行故障和事故记录。第一节使用第一节使用第五章使用、改造、维修第一百条使用单位应当按照管道有关法规、

46、安全技术规范及其相应标准,建立管道安全管理制度并且有效实施。管道安全管理制度的内容至少包括以下内容:(一)管道安全管理机构以及安全管理人员的管理;(二)管道元件订购、进厂验收和使用的管理;(三)管道安装、试运行以及竣工验收的管理;(四)管道运行中的日常检查、维修和安全保护装置校验的管理;(五)管道的检验(包括制订年度定期检验计划以及组织实施的方法、在线检验的组织方法)、修理、改造和报废的管理;(六)向负责管道使用登记的登记机关报送年度定期检验计划以及实施情况、存在的主要问题以及处理;(七)抢救、报告、协助调查和善后处理;(八)检验、操作人员的安全技术培训管理;(九)管道技术档案的管理;(十)管

47、道使用登记、使用登记变更的管理。第一节使用第一节使用第五章使用、改造、维修 第一百零一条管道使用单位应当在工艺操作规程和岗位操作规程中,明确提出管道的安全操作要求。管道的安全操作要求至少包括以下内容:(一)管道操作工艺指标,包括最高工作压力、最高工作温度或者最低工作温度;(二)管道操作方法,包括开、停车的操作方法和注意事项;(三)管道运行中重点检查的项目和部位,运行中可能出现的异常现象和防止措施,以及紧急情况的处置和报告程序。第一百零二条使用单位应当对管道操作人员进行管道安全教育和培训,保证其具备必要的管道安全作业知识。管道操作人员应当在取得特种设备作业人员证后,方可从事管道的操作工作。管道操

48、作人员在作业中应当严格执行压力管道的操作规程和有关的安全规章制度。操作人员在作业过程中发现事故隐患或者其他不安全因素,应当及时向现场安全管理人员和单位有关负责人报告。第一百零三条管道发生事故有可能造成严重后果或者产生重大社会影响的使用单位,应当制定应急救援预案,建立相应的应急救援组织机构,配置与之适应的救援装备,并且适时演练。第一百零四条管道使用单位,应当按照压力管道使用登记管理规则的要求,办理管道使用登记,登记标志置于或者附着于管道的显著位置。第一百零五条使用单位应当建立定期自行检查制度,检查后应当做出书面记录,书面记录至少保存3年。发现异常情况时,应当及时报告使用单位有关部门处理。第一百零

49、六条在用管道发生故障、异常情况,使用单位应当查明原因。对故障、异常情况以及检查、定期检验中发现的事故隐患或者缺陷,应当及时采取措施,消除隐患后,方可重新投入使用。第一百零七条不能达到合乎使用要求的管道,使用单位应当及时予以报废,并且及时办理管道使用登记注销手续。第一百零八条使用单位应当对停用或者报废的管道采取必要的安全措施。第一百零九条管道发生事故时,使用单位应当按照特种设备事故报告和调查处理规定及时向质检部门等有关部门报告。第一节使用第一节使用第五章使用、改造、维修第一百一十条管道改造应当由管道设计单位和安装单位进行设计和施工。安装单位应当在施工前将拟进行改造的情况书面告知使用登记机关后,方

50、可施工。改造施工结束后,安装单位应当向使用单位提供施工质量证明文件。对于GC1级管道或者改造长度大于500m的管道还应当实施监督检验,检验机构应当提供监督检验报告。管道改造是指改变管道受压部分结构(如改变受压元件的规格、材质,改变管道的结构布置,改变支吊架位置等),致使管道性能参数或者管道特性发生变更的活动。第一百一十一条不改变受压元件结构而改变管道的设计压力、设计温度和介质,必须由压力管道设计单位进行设计验证,出具书面设计验证文件,并且由检验机构进行全面检验后方可进行改变。第二节改造第二节改造第五章使用、改造、维修第一百一十二条使用单位应当对管道进行经常性维护保养,并且做出记录,存入管道技术
