人防土建、水电的检验批及隐蔽工程.doc

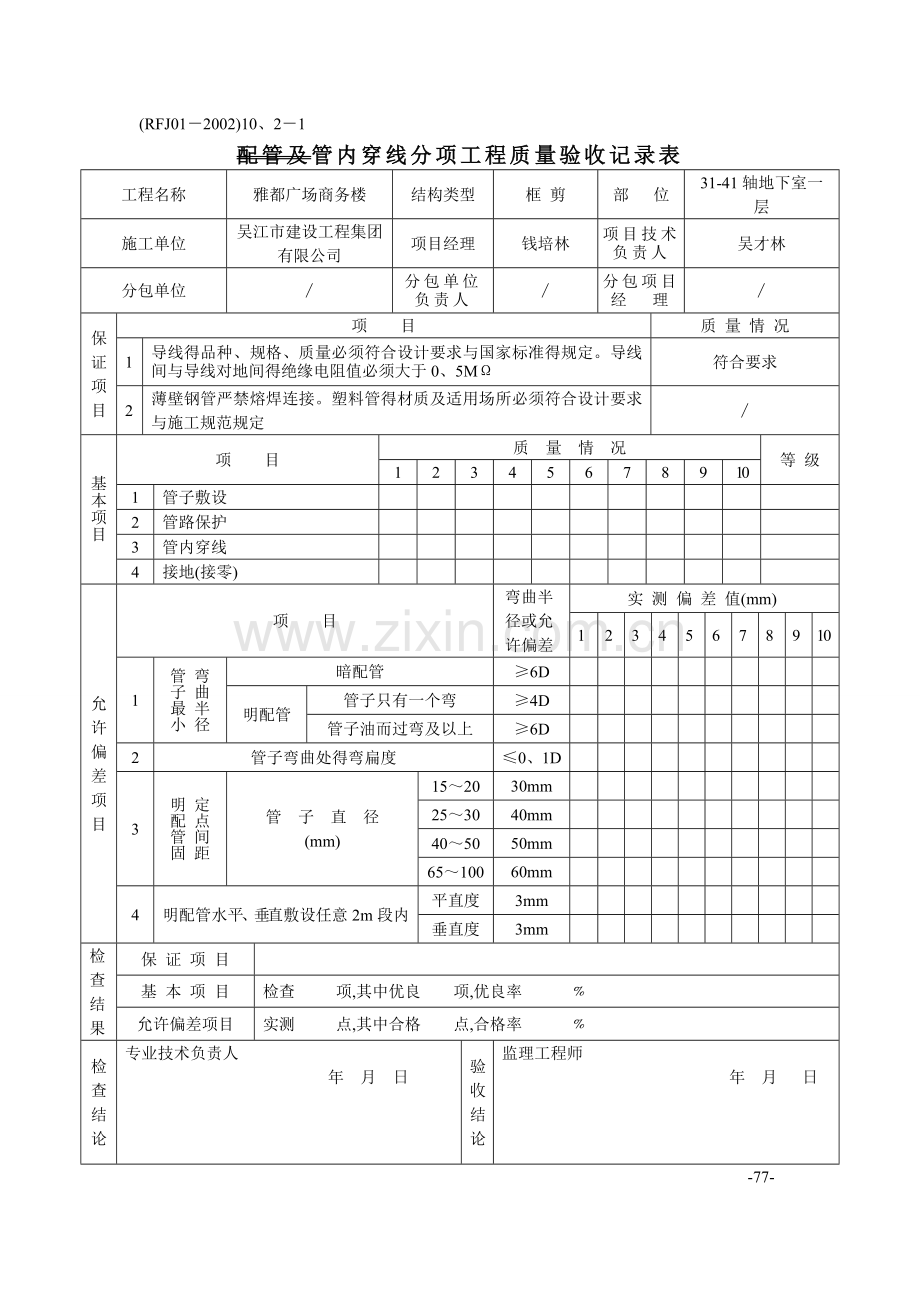

(RFJ01－2002)10、2－1
配管及管内穿线分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
31-41轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
∕
分包单位
负责人
∕
分包项目
经 理
∕
保
证
项
目
项 目
质 量 情 况
1
导线得品种、规格、质量必须符合设计要求与国家标准得规定。导线间与导线对地间得绝缘电阻值必须大于0、5MΩ
符合要求
2
薄壁钢管严禁熔焊连接。塑料管得材质及适用场所必须符合设计要求与施工规范规定
∕
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
管子敷设

2
管路保护

3
管内穿线

4
接地(接零)

允许偏差项目
项 目
弯曲半径或允许偏差
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
弯曲半径管子最小
暗配管
≥6D

明配管
管子只有一个弯
≥4D

管子油而过弯及以上
≥6D

2
管子弯曲处得弯扁度
≤0、1D

3
定点间距
明配管固
管 子 直 径
(mm)
15～20
30mm

25～30
40mm

40～50
50mm

65～100
60mm

4
明配管水平、垂直敷设任意2m段内
平直度
3mm

垂直度
3mm

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-77-
电气隐蔽工程检查验收记录
单位工程名称
雅都广场商务楼
建设单位
苏州盛世地产投资集团有限公司
部位及图号
31-41轴地下室一层
施工单位
吴江市建设工程(集团)有限公司
内
容
及
草
图
根据人防电施图及有关规范要求,不同电压不穿同根线管内,电线穿管前,清除管内杂质物与积水,管口有保护措施,进入接线盒(箱)得垂直管口穿入电线后,管口密封。当多相供电时,同一建筑物得电线绝缘层颜色一致,即L1为黄色线,L2为绿色线,L3为红色线,N为淡蓝色线,PE为黄绿相间双色线,开关控制线为白色线,充电线为棕色线。
监理工程师核查意见
核查人:
年 月 日
隐蔽分项工程名称:管内穿线 年 月 日
专业技术负责人: 质量检查员: 班(组)长: 施工员:
注:本表适用于照明管线、通信管线、接地等工程。
YB3
电气隐蔽工程检查验收记录
单位工程名称
雅都广场商务楼
建设单位
苏州盛世地产投资集团有限公司
部位及图号
31-41轴地下室一层墙体
施工单位
吴江市建设工程(集团)有限公司
内
容
及
草
图
1、 根据电施图-07,动力电线导管采用Φ20、Φ25、Φ32、Φ40得焊接管,焊接管丝扣连接, 管子连接处用ф6圆钢跨接焊接。导管弯曲半径大于6D,弯扁度小于0、1D,导管无破裂、压扁现象。
2、根据电施图-06,照明电线导管采用Φ20得焊接管,焊接管丝扣连接, 管子连接处用ф6圆钢跨接焊接。导管弯曲半径大于6D,弯扁度小于0、1D,导管无破裂、压扁现象。

监理工程师核查意见
核查人:
年 月 日
隐蔽分项工程名称: 配管及管内穿线分项 年 月 日
专业技术负责人: 质量检查员: 班(组)长: 施工员:
注:本表适用于照明管线、通信管线、接地等工程。
(RFJ01－2002)6、3－1
防爆波活门、防爆超压排气活门安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
32-33交D-C轴剪力墙
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
∕
分包单位
负责人
∕
分包项目
经 理
∕
保
证
项
目
项 目
质 量 情 况
1
活门得规格、型号、性能必须符合设计要求与施工规范得规定

2
防爆波悬摆(屏蔽)活门安装必须牢固,开启方向、位置、标高必须符合设计要求

3
胶管活门得门框与胶结粘贴必须牢固,其位置、标高必须符合设计要求

4
防爆超压排气活门开启方向必须朝向排风方向;位置、标高必须符合设计要求;穿墙管法兰与在轴线视向上得杠杆均必须铅直

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
防爆波悬摆(屏敞)活门安装

2
胶管活门安装

3
防爆超压排气活门安装

允许偏差项目
项 目
允许偏差
(mm)
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
防爆波悬摆活门
坐 标
10

标 高
±5

框正、侧面垂直度
5

2
防爆超压排气活门
坐 标
10

标 高
±5

平衡锤连杆铅垂度
5

3
胶管活门
坐 标
10

标 高
±5

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-35-
(RFJ01－2002)7、11－1
木门窗安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
22-31轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
∕
分包单位
负责人
∕
分包项目
经 理
∕
保
证
项
目
项 目
质 量 情 况
1
门窗框安装位置开启方向必须符合设计要求

2
门窗玻璃安装必须平整牢固,无松动现象

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
门窗扇安装

2
小五金安装

允许偏差项目
项 目
允许偏差或留缝宽度(mm)
实测偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
框得正、侧面垂直度
3

2
框对角线长度差
3

3
框与扇、扇与扇接触高低差
2

4
门窗扇对口与扇与框间留缝宽度
1、5～2、5

5
双扇大门对口留缝宽度
2～5

6
框与扇上缝留缝宽度
1、0～1、5

7
窗扇与下坎间留缝宽度
2～3

8
门窗与地面
间留缝宽度
外 门
4～5

内 门
6～8

卫生间门
10～12

大 门
10～20

9
门扇与下坎
间留缝宽度
外 门
4～5

内 门
3～5

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-51-
(RFJ01－2002)11、1－1
防火门与防火卷帘安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
22-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
∕
分包单位
负责人
∕
分包项目
经 理
∕
保
证
项
目
项 目
质 量 情 况
1
防火门得耐久等级及其附件质量必须符合设计要求
符合要求
2
防火门安装必须牢固;预埋铁件得数量、位置必须符合设计要求
符合要求
3
防火卷帘得耐久极限必须符合设计要求
∕
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
防火门安装

2
防火门附件安装

3
防火卷帘安装

4
钢框、卷帘导轨与墙体缝隙填嵌

允许偏差项目
项目
允许偏差
(mm)
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
防火门
门框两对角线长度差
门口高度≤2m
5

门口高度＜2m
6

2
门框正、侧面得垂直度(每1m)
2

3
门无下槛时,门扇与地面之间留缝限值
4～8

4
防火卷帘
卷筒轴水平度
2

5
导轨正、侧面得垂直度(每1m)
2

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-86-
(RFJ01－2002)10、8－1
电气照明器具及配电箱(盘)安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
31-41轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
∕
分包单位
负责人
∕
分包项目
经 理
∕
保
证
项
目
项 目
质 量 情 况
1
器具及配电箱(盘)规格、型号符合设计要求。大(重)型灯具安装用得吊钩、预埋件必须埋设牢固

2
器具得接地(接零)保护措施与其她安全要求必须符合施工规范规定

基本项目
项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
器具安装

2
配电箱(盘)安装

导线与器具连接

接地(接零)

允许偏差项目
项目
允许偏差
(mm)
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
箱(盘)
垂直度
箱(盘)体高50cm以下
1、5

箱(盘)体高50cm及以上
3

2
照明器具
成排灯具中心线
5

3
明开关、插座得底板与暗开关、插座得面板
并列安装高差
0、5

同一场所高差
5

4
面板垂直度
0、5

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检查结论
专业技术负责人
年 月 日
验收结论
监理工程师
年 月 日
-83-
(RFJ01－2002)8、1－1
给水管道安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
1-41轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术负责人
吴才林
分包单位
∕
分包单位负责人
∕
分包项目经理
∕
保
证
项
目
项 目
质 量 情 况
1
隐蔽管道与给水系统得水压试验结果以及使用得管材品种、规格尺寸,必须符合设计要求与施工规范要求
符合要求
2
管道及管道支座(墩),严禁铺设在未经处理得松土上

3
穿越水库水位线一下得水管,预制得柔性、刚性防水套管或带有翼环得防水穿墙短管,必须符合设计要求与施工规范得规定
符合要求
4
给水系统竣工后或交付使用前,必须进行吹洗
符合要求
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
管道坡度

2
碳素钢管螺纹连接

3
碳素钢管法兰连接

4
非镀锌碳素钢管焊接

5
金属管道得承插与套箍接口

6
管道支(吊、托)架及管座(墩)

7
阀门安装

8
埋地管道得防腐层

9
管道、箱类与金属支架涂漆

允许偏差项目
项目
允许偏差(mm)
实测偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
水平管道纵、横弯曲
给 水
铸铁管
每1m
1

全长(25m以上)
≯25

碳素
钢管
每1m
管径小于或等于100mm
0、5

管径大于100mm
1

全长(25m以上)
管径小于或等于100mm
≯13

管径大于100mm
≯25

2
立 管
垂直度
给水铸铁管
每1m
3

全长(5m以上)
≯15

碳素
钢管
每1m
2

全长(5m以上)
≯10

3
隔热层
表面平整度
卷材或板材
4

涂抹或其她
8

厚 度
+0、 1δ
-0、05δ

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
注:δ为 隔 热 层 厚 度 -54-
(RFJ01－2002)8、4－1
排水管道安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部位
1-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术负责人
吴才林
分包单位
/
分包单位
负责人
/
分包项目经理
/
保
证
项
目
项 目
质 量 情 况
1
管道得材质、规格、尺寸必须符合设计要求
符合要求
2
管道得坡度必须符合设计要求或施工规范规定
符合要求
3
埋设在钢筋混凝土底板中得排水干管,管道埋深超过底板厚度时,四周应用混凝土包裹,器厚度必须符合设计要求与施工规范规定
符合要求
4
排水系统竣工后得通水、通球试验结果,必须符合设计要求与施工规范规定
符合要求
基
本
项
目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10

1
金属与非金属管道得承插与套箍接口

2
镀锌碳素钢排水管道
螺纹连接

法兰连接

3
非镀锌碳素钢排水管道
螺纹连接

法兰连接

4
管道支(吊、托)架及管做(墩)

管道、箱类与金属支架涂漆

允许偏差项目
项 目
允许偏差(mm)
实测偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
坐 标
15

2
标 高
±15

3
水平管道纵、横弯曲
铸铁管
每1m
1

全长(25m以上)
≯25

碳素钢管
每1m
管径小于或等于100mm
0、5

管径大于100mm
1

全长 (25m以上)
管径小于或等于100mm
≯13

管径大于100mm
≯25

钢筋混凝土管
每1m
3

全长(25m以上)
≯75

4
立管垂直度
铸铁管
每1m
3

全长(5m以上)
≯15

碳素钢管
每1m
2

全长(5m以上)
≯10

检查结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人:
年 月 日
验
收
结
论
监理工程师
年 月 日
-58-
(RFJ01－2002)8、7－1
立式污水泵安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
22-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
／
分包单位
负责人
／
分包项目
经 理
／
保
证
项
目
项 目
质 量 情 况
1
立式污水泵得型号、规格必须符合设计要求
符合要求
2
吸水底阀应位于集水坑中间,严禁底阀碰坑壁
符合要求
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10

1
立式污水泵

2
反冲洗管与润滑水管

允许偏差项目
项 目
允许偏差
(mm)
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
坐 标
15

2
垂 直 度
2

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-62
(RFJ01－2002)10、1－1
电缆线路分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
1-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
／
分包单位
负责人
／
分包项目
经 理
／
保
证
项
目
项 目
质 量 情 况
1
电缆得品种、规格、质量符合设计要求。电缆得耐压试验结果、泄漏电流与绝缘电阻必须符合施工规范规定
符合要求
2
电缆敷设严禁有纹拧、铠装压扁、护层断裂与表面严重划伤等缺陷;直埋敷设时,严禁在管道得上面或下面平行敷设
符合要求
3
电缆终端头与电缆接头得制作、安装必须符合下列规定:
(1)封闭严密,填料灌注饱满,天气泡、渗油现象;芯线连接紧密,绝缘带包扎严密,防潮涂料涂刷均匀;封铅表面光滑,无砂眼与裂纹
(2)交联聚乙烯电缆头得半导体带、屏敞带包缠不超越应力锥中间最大处,锥体坡度匀称,表面光滑
(3)电缆头安装固定靠牢,相序正确。直埋电缆头保护措施完整,标志准确清晰
符合要求
基本项目
项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电缆支(托)架安装

2
保护管安装

3
电缆敷设

4
接地(接零)

允许偏差项目
项目
允许偏差或弯曲半径
实 测 偏 差 值(mm)
1
2
3
4
5
6
7
8
9
10
1
明设成排支架相互间高低差
10mm

2
电缆最小允许弯曲半径
油浸纸绝缘电力电缆
单芯
≥20d

多芯
≥15d

电力电缆橡胶绝缘
橡胶或聚乙烯护套
≥10d

裸铅护套
≥15d

铅护套刚带铠装
≥20d

塑料绝缘电力电缆
≥10d

控制电缆
≥10d

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-76-
(RFJ01－2002)10、6－1
成套配电柜(盘)及动力开关柜安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
22-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
／
分包单位
负责人
／
分包项目
经 理
／
保
证
项
目
项 目
质 量 情 况
1
配电柜(盘)及开关柜型号、规格、质量必须符合设计要求。柜(盘)得试验调整结果必须符合施工规范得规定
符合要求
2
高压瓷件表面严禁有裂纹、缺损与瓷釉损坏等缺陷,低压绝缘部件完整
符合要求
3
柜(盘)内设备得导电接触面与外部母线连接,必须接触紧密, 用0、05×10mm塞尺检查,线接触得塞部进去;面接触得,接触面宽50mm及以下时,塞入深度不大于4mm;接触面宽60mm及以上时,塞入深度部大于6mm
符合要求
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
柜(盘)组安装

2
柜(盘)内得设配及接线

接地(接零)

允许偏差项目
项目
允许偏差
(mm)
实测偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
基础型钢
顶部平直度
每1m
1

全 长
5

2
侧面平直度
每1m
1

全 长
5

3
柜盘安装
每1m垂直度
1、5

4
盘顶平直度
相邻两盘
2

成 排
盘顶部
5

5
盘面平整度
相邻两盘
1

成排盘面
5

6
盘 间 接 缝
2

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
允许偏差项目
实测 点,其中合格 点,合格率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-81-
(RFJ01－2002)10、7－1
低压电器安装分项工程质量验收记录表
工程名称
雅都广场商务楼
结构类型
框 剪
部 位
22-35轴地下室一层
施工单位
吴江市建设工程集团有限公司
项目经理
钱培林
项目技术
负责人
吴才林
分包单位
／
分包单位
负责人
／
分包项目
经 理
／
保
证
项
目
项 目
质 量 情 况
1
电器得规格、型号及材料得材质必须符合设计要求。绝缘测量与绝缘电阻值必须符合施工规范得规定
符合要求
2
电器得导电接触面与母线连接必须接触紧密,用0、05×10mm塞尺检查,线接触得塞不进去;面接触得,接触面宽50mm及以下时,塞入深度不大于4mm;接触面宽60mm及以上时,塞入深度不大于6mm
符合要求
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电器安装

2
操作机构安装

3
引线焊接

4
接地(接零)

检查
结果
保 证 项 目

基 本 项 目
检查 项,其中优良 项,优良率 ﹪
检
查
结
论
专业技术负责人
年 月 日
验
收
结
论
监理工程师
年 月 日
-82-
YB6
给、排水管道通水试验记录
制 表 日 期: 2011 年 12 月 18 日
工 程 名 称: 雅都广场商务楼 施 工 单 位: 吴江建工 建设单位:苏州盛世地产投资集团有限公司
分项工程名称: 排水管道安装分项 采用设备名称:电动试压泵 监理单位:苏州卓越监理
通 水 时 间 :2011年12月 20 日 6时起至12月 20 日 18时止 平均气温: 6(℃)
通 水 情 况
情况说明及问题处理:
排水系统12处分别进行通水试验,先将各排水口处1/3得配水点同时开放,各排水口流水畅通无阻塞。然后对试验管道进行全面检查,均不渗漏。
班组长: 主要操作人:
班(组)长: 主要操作人:
通水系统
人防排水管系统
通水方式
电动试压泵通水
供水压力
0、3MPa
总供水点
12处
总放水点
12处
通水结果
各排水口流水畅通无阻塞,无渗漏
监理工程师
核 查 意 见
核查人:
项目经理:
专业技术负责人:
专业工长:
年 月 日

人防工程
质检部门
验核意见
验核人: 年 月 日
-101-
YB6
给、排水管道通水试验记录
制 表 日 期: 2011 年 12 月 17 日
工 程 名 称: 雅都广场商务楼 施 工 单 位: 吴江建工 建设单位:苏州盛世地产投资集团有限公司
分项工程名称: 给水管道安装分项 采用设备名称:电动试压泵 监理单位:苏州卓越监理
通 水 时 间 :2011年12月 19 日 6时起至12月 19 日 18时止 平均气温: 5(℃)
通 水 情 况
情况说明及问题处理:
给水系统4处分别进行通水试验,先将各给水口处1/3得配水点同时开放,各给水口流水畅通无阻塞。然后对试验管道进行全面检查,均不渗漏。
班组长: 主要操作人:
班(组)长: 主要操作人:
通水系统
人防给水管系统
通水方式
电动试压泵通水
供水压力
0、3MPa
总供水点
4处
总放水点
8处
通水结果
各给水口流水畅通无阻塞,无渗漏
监理工程师
核 查 意 见
核查人:
项目经理:
专业技术负责人:
专业工长:
年 月 日

人防工程
质检部门
验核意见
