受力分析画图专题练习

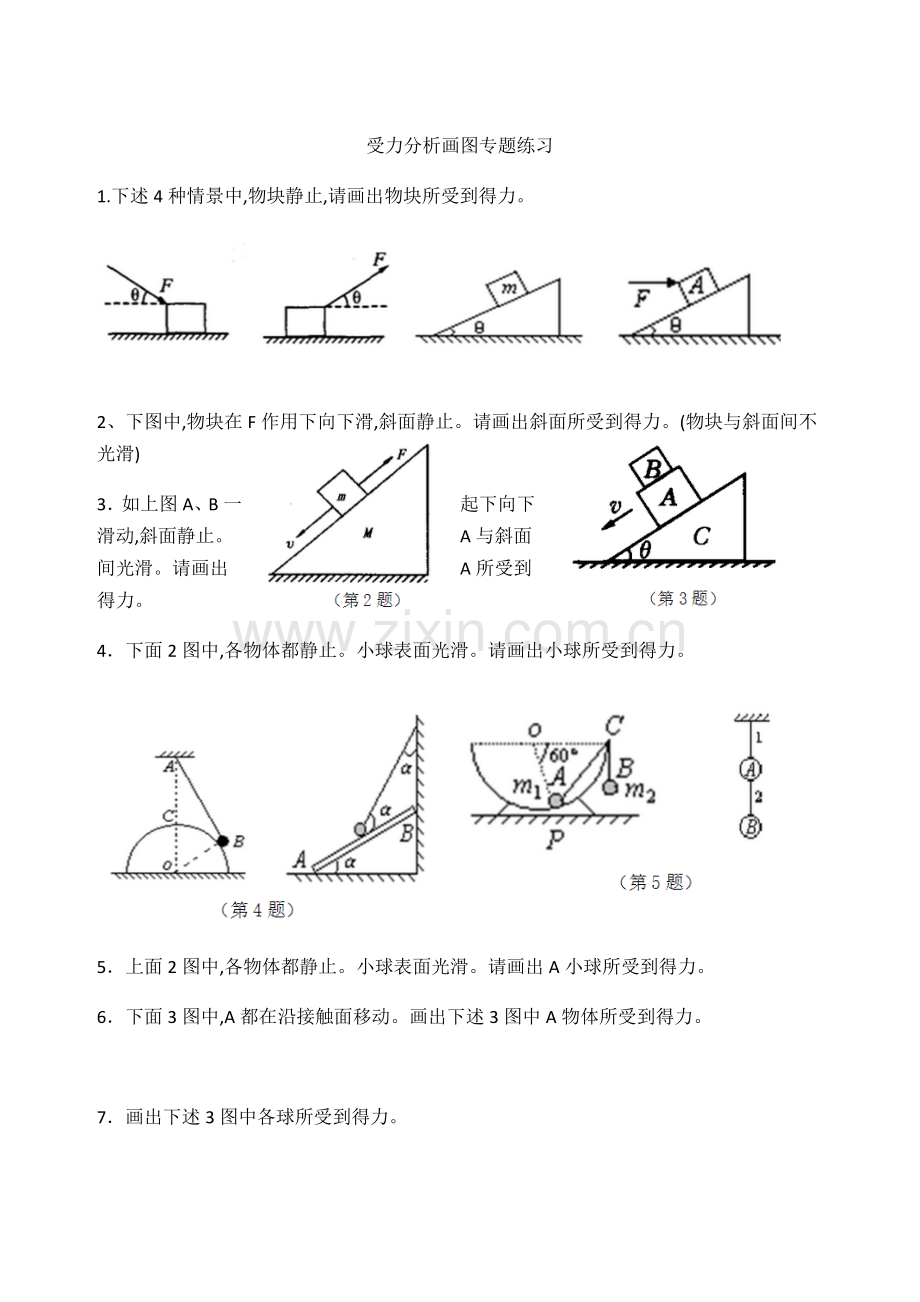

1. 下述4种情景中,物块静止,请画出物块所受到得力。

2、下图中,物块在F作用下向下滑,斜面静止。请画出斜面所受到得力。(物块与斜面间不光滑)
3． 如上图A、B一起下向下滑动,斜面静止。A与斜面间光滑。请画出A所受到得力。
4． 下面2图中,各物体都静止。小球表面光滑。请画出小球所受到得力。

5． 上面2图中,各物体都静止。小球表面光滑。请画出A小球所受到得力。
6． 下面3图中,A都在沿接触面移动。画出下述3图中A物体所受到得力。

7． 画出下述3图中各球所受到得力。

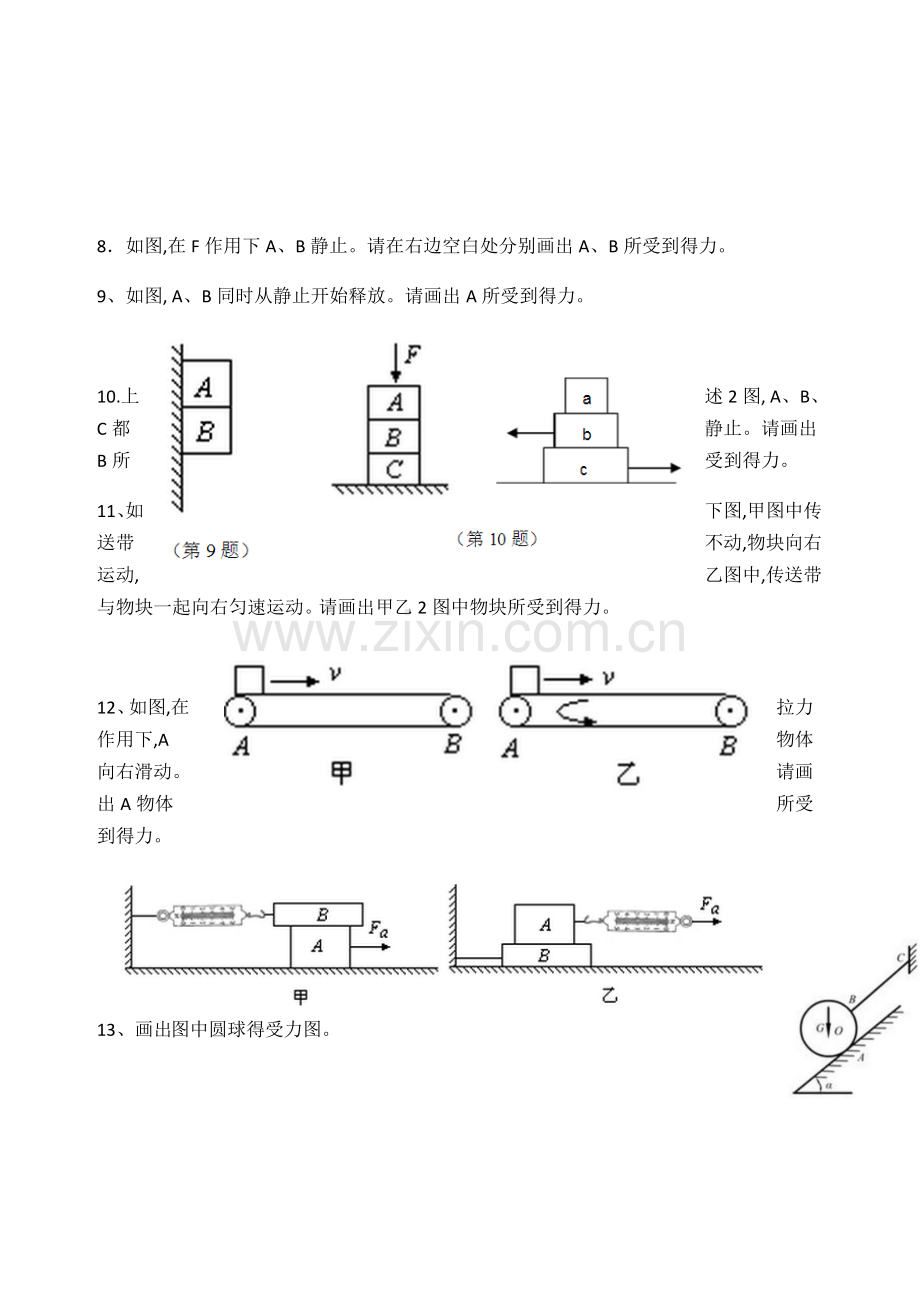

8． 如图,在F作用下A、B静止。请在右边空白处分别画出A、B所受到得力。
9、如图, A、B同时从静止开始释放。请画出A所受到得力。

10.上述2图, A、B、C都静止。请画出B所受到得力。
11、如下图,甲图中传送带不动,物块向右运动,乙图中,传送带与物块一起向右匀速运动。请画出甲乙2图中物块所受到得力。

12、 如图,在拉力作用下,A物体向右滑动。请画出A物体所受到得力。

13、画出图中圆球得受力图。

14、不计圆球O得自重且接触面光滑,根据图示受力画出圆球O得受力图。
分析满足下列条件得各个物体所受得力,并指出各个力得施力物体、
圆木静止在光滑槽上,O1就是圆木得几何中心,O2就是圆木得重心。

用力F向下压小球,小球与半球都处于静止

沿粗糙斜面上滑得物体A

沿粗糙得天花板向右运动得物体 F>G
在力F作用下行驶在粗糙路面上小车
倾斜绳将均匀杆一端吊起。

用垂直于斜面得力F将物块顶在斜面上。
相同得两物块夹在相同得竖直墙间处于静止

A、 B同时同速向右匀速行驶

在拉力F作用下,两物块相对粗糙水平面匀速运动。

用力F拉着A、B两物体一起向右匀速运动。

 用力F托住A、B两物块

光滑球靠在墙上

用斜向上得力F将物块A顶在竖直墙面上

光滑球静止在两夹板之间
圆柱静止在两根木棍搭成得斜面上

匀速转动得传送带上, 物块A被竖直挡板挡住。

用力F竖直向下压物块A       用水平力F拉物块A         用水平力F拉物块A,未拉动。
(AB均静止)

用等大得水平力F拉A、B。          用力F将A、B两物块顶在竖直墙上。
(均未动)                             (均未动)

A、 B、C三个物块用拉伸得轻弹簧               用力F推搁在光滑斜面上得圆球。
与细绳相连,处于静止状态。

用力F将物块B从A下边匀速抽出, A、B在拉力F作用下一起沿
  A用水平细绳  系在左侧墙上。 粗糙斜面向上匀速滑动。

用力F推着A、B物块一起在粗糙水平           A、B在拉力F作用下一
面上向左匀速运动,A、B间接触面光滑。       起沿粗糙斜面向上匀速滑动。

物体刚放在传送带上 物体随传送带一起 物体随传送带一起
做匀速直线运动 做匀速直线运动

相同得仨物块夹在相同竖直墙间           A、B两球用细线连接在一起,吊在天花板下,
处于静止                               用力F将B球拉起,OA绳保持竖直。

小物块在推力F(图中未画出)作用下               小孩拉绳,使物块与人一起向左匀速运动。
沿粗糙斜面在水平方向上匀速运动。

上下两块毛巾相叠,上边得毛巾用水平轻绳      AB受相反方向力F,均静止
固定在墙上,用水平力F将下边得毛巾匀速拉出。
AB及斜面均静止               两物体静止          AB沿斜面一起匀速下滑
