运用《理正岩土边坡稳定性分析》
作定量计算
（整理人：朱冬林，2012-2-21）
1、我目前手上理正岩土得版本为5、11版，有新版本得请踊跃报名，大家共同进步！

2、为什么要用理正岩土边坡稳定性分析？
现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后得坡体）得稳定性评价就是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底就是稳定还就是不稳定？会不会有隐患与危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址得安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。这时候，就要辅以定量分析计算来提供证据了。

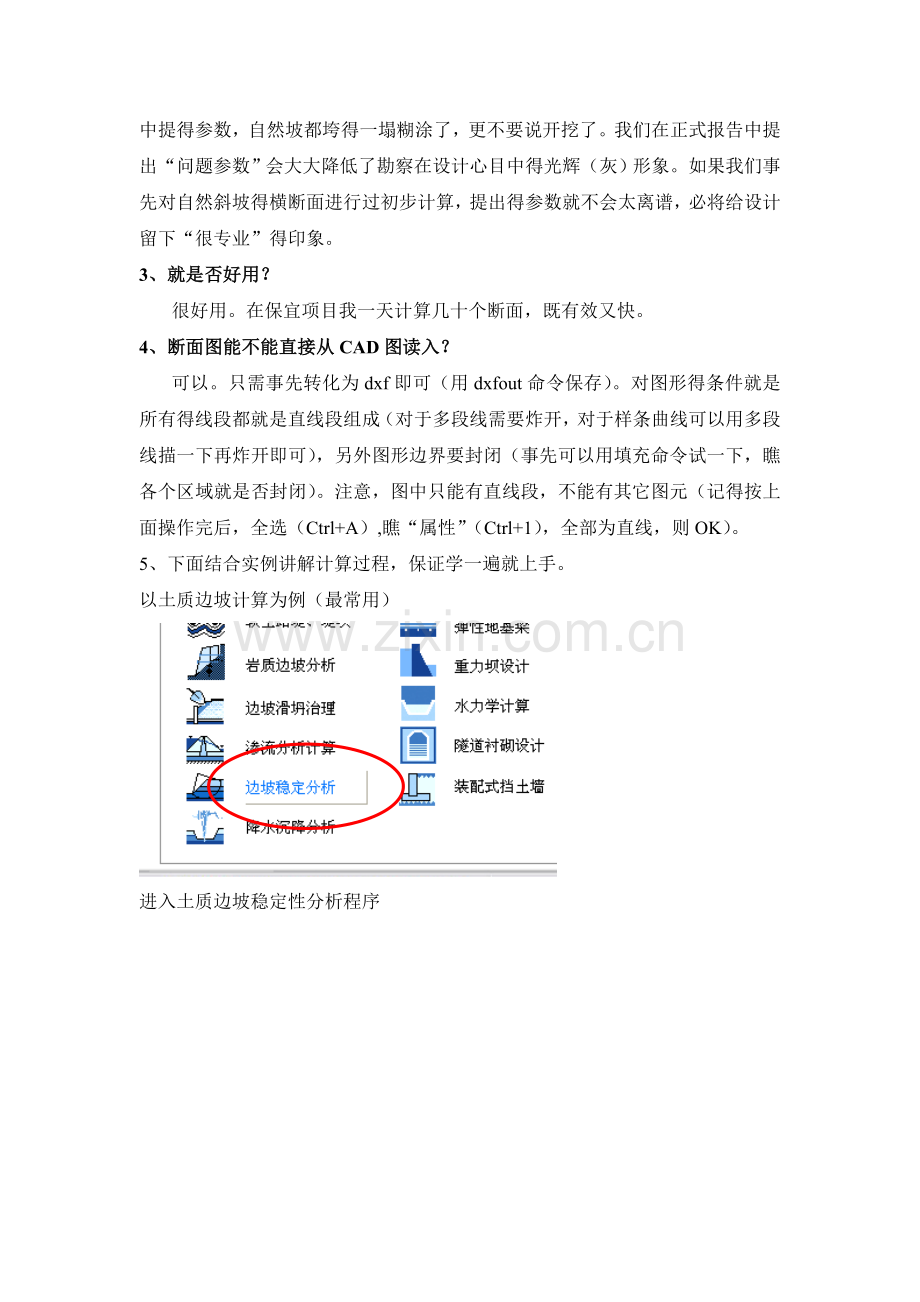

还有，我们在报告中提路堑边坡得岩土经验参数，常常遭设计诟病，按报告中提得参数，自然坡都垮得一塌糊涂了，更不要说开挖了。我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中得光辉（灰）形象。如果我们事先对自然斜坡得横断面进行过初步计算，提出得参数就不会太离谱，必将给设计留下“很专业”得印象。
3、就是否好用？
很好用。在保宜项目我一天计算几十个断面，既有效又快。
4、断面图能不能直接从CAD图读入？
可以。只需事先转化为dxf即可（用dxfout命令保存）。对图形得条件就是所有得线段都就是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，瞧各个区域就是否封闭）。注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,瞧“属性”（Ctrl+1），全部为直线，则OK）。
5、下面结合实例讲解计算过程，保证学一遍就上手。
以土质边坡计算为例（最常用）

进入土质边坡稳定性分析程序

“复杂土层土坡稳定计算”，确定（就是不就是很复杂？放心，纸老虎而已）

点选“增”，

第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它得大家试一下就了解了）

以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……
读入dxf图

（上面就是CAD中作好得图，现在要删掉大部分内容，只保留地层线、边界）

（对于上图中无足轻重得小夹层，也可以有选择地去掉，以简化断面图）
把简化后得剖面图dxfout存为“***大桥SZK45-SZK55、dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）

“就是”，读入“***大桥SZK45-SZK55、dxf”

右键点击上面窗口中

找到左边角点得编号（为边坡计算得坡面角点）或者上图中较低位置得转角点都可，瞧您对可能剪出范围得理解（很难用文字表述，大家多试两次就明白了），
右键菜单窗口里面得几个功能都要试一下，很有用得。

坡面线段数就是什么意思？

20
3
1
2

就就是上面图中从坡面线起点，往坡上数线段得个数，试着输入20，瞧一下效果？

多试几次您就明白了。

有“基本、坡面、土层、水面、加筋”，点选“土层”，设置各地层参数，

将上面窗口放大，找到①②③④⑤⑥各对应得地层。图上区域形状不规则时，要注意瞧清楚对应得层。瞧不清，有难度怎么办？
往右边拖到底

将各个区域边界节点好复制下来，在上图CAD“独立窗口”中查瞧，就能一一分开了。

给各层地层单元赋参数值，重度、C、Φ。要计算极端情况，比如考虑暴雨饱与状态下得参数值，比如粘性土：17，20，12；碎石土18，15，25……
设置好参数，回到“基本”

点开
“自动搜索最危险滑裂面”——终于出现了

设置上面几个参数，第一次计算时，土条宽度值要设大一些，比如20，圆心步长10，搜索半径步长10，计算比较快，否则您可能要等得睡瞌睡（还不能停下来，只好关掉重来）。多试就会有心得啊！
点“计算”

刚开始计算，“土柱位置误差”要设置大一些，比如取2

“确定”，开始计算

“就是”

不满意就重新计算，“返回”，否则“结束”

恭喜，计算成功！

将左侧CAD窗口放大，把鼠标放到上面，回自动画出各种滑面情况，根据您判断得情况选取合适得滑面情况（注意搜索出得最危险滑面未必就就是您想要得滑面哦，注意多瞧几个滑面得稳定性系数，综合判断边坡得稳定性情况）

最后这一步最关键。
在这个基础上再重复前面得步骤，
（有这个作基础，其它功能试一下就熟能生巧了）
