ArcGIS专题操作之-自动矢量化.doc

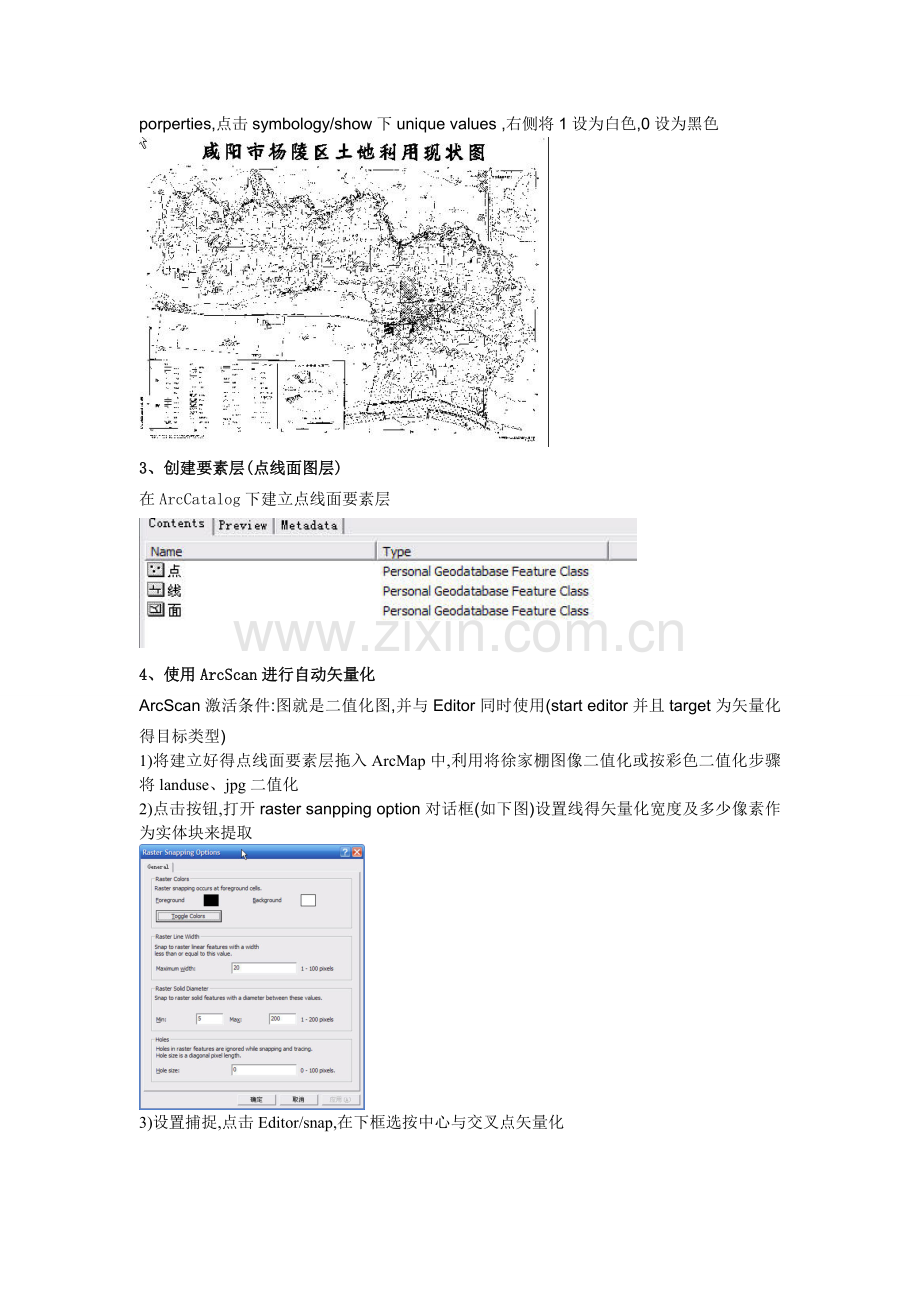

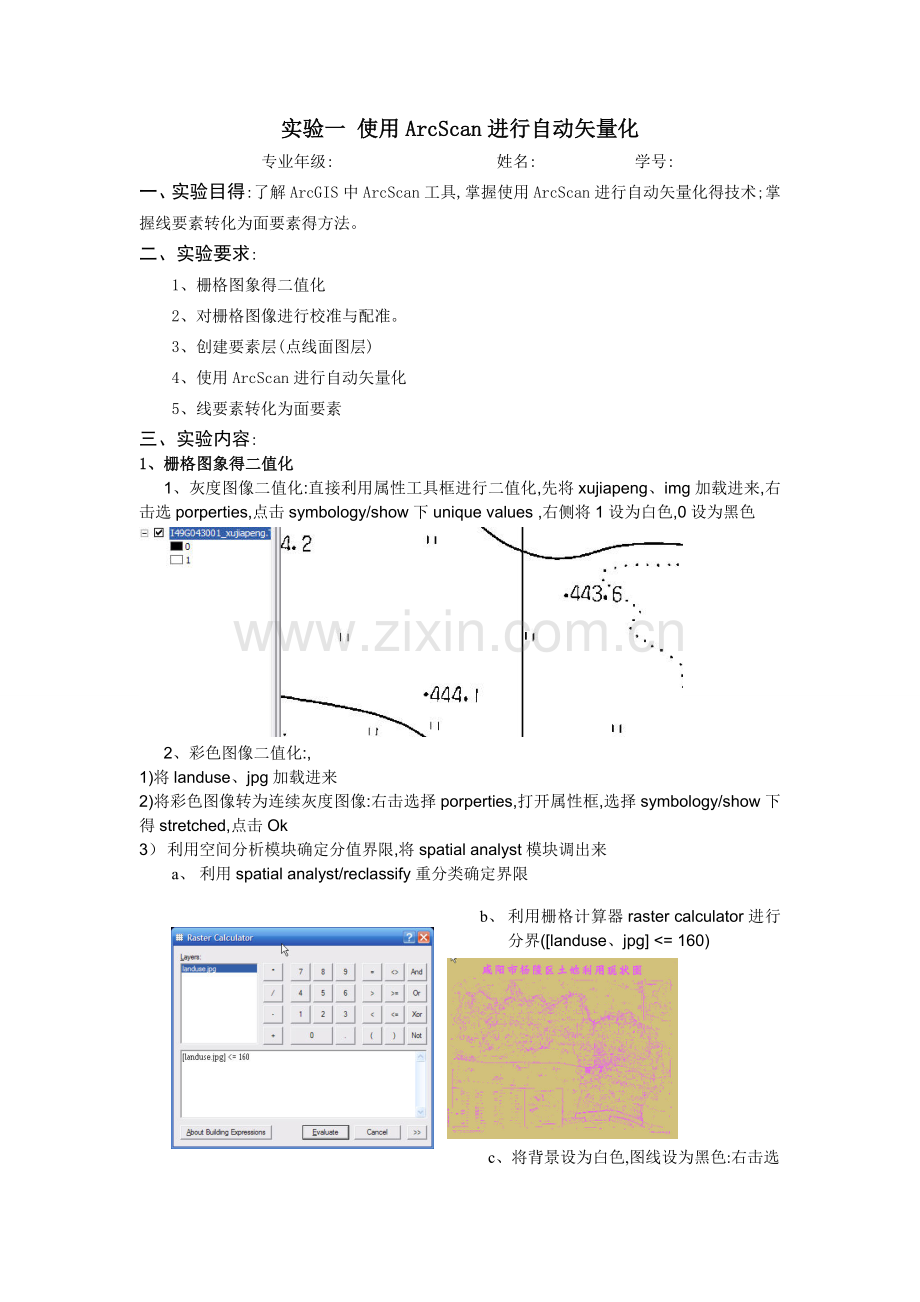

实验一 使用ArcScan进行自动矢量化 专业年级: 姓名: 学号:一、实验目得:了解ArcGIS中ArcScan工具,掌握使用ArcScan进行自动矢量化得技术;掌握线要素转化为面要素得方法。二、实验要求:1、栅格图象得二值化2、对栅格图像进行校准与配准。3、创建要素层(点线面图层)4、使用ArcScan进行自动矢量化5、线要素转化为面要素三、实验内容:1、栅格图象得二值化1、灰度图像二值化:直接利用属性工具框进行二值化,先将xujiapeng、img加载进来,右击选porperties,点击symbology/show下unique values ,右侧将1设为白色,0设为黑色2、彩色图像二值化:,1)将landuse、jpg加载进来2)将彩色图像转为连续灰度图像:右击选择porperties,打开属性框,选择symbology/show下得stretched,点击Ok3） 利用空间分析模块确定分值界限,将spatial analyst模块调出来a、 利用spatial analyst/reclassify重分类确定界限b、 利用栅格计算器raster calculator进行分界(landuse、jpg = 160) c、将背景设为白色,图线设为黑色:右击选porperties,点击symbology/show下unique values ,右侧将1设为白色,0设为黑色3、创建要素层(点线面图层)在ArcCatalog下建立点线面要素层4、使用ArcScan进行自动矢量化ArcScan激活条件:图就是二值化图,并与Editor同时使用(start editor并且target为矢量化得目标类型)1)将建立好得点线面要素层拖入ArcMap中,利用将徐家棚图像二值化或按彩色二值化步骤将landuse、jpg二值化2)点击按钮,打开raster sanpping option对话框(如下图)设置线得矢量化宽度及多少像素作为实体块来提取3)设置捕捉,点击Editor/snap,在下框选按中心与交叉点矢量化4)交互式矢量化矢量化追踪:利用工具,给一起始点,在给一方向,它便会开始自动矢量化到该线得交叉点或末节点出两点间矢量化:利用工具,给一起点与终点自动矢量化,它自动矢量化两点间得线段若自动矢量化遇到断线,则转用Editor工具栏得进行缝合5)自动矢量化 矢量化预览 先在Editor工具条中选Target为线,再在Arcscan中点Vectorization/show preview 选择性矢量化先进行矢量化设置Vectorization/Vectorization SettingA、 全图选择矢量化 设置栅格:点击Cell Selection/Interactive selection Target/Foreground cell 选择栅格 Cell Selection/Select Connected Cells 注意设置区域像素个数 清除所选栅格 Raster Cleanup/Start cleanup,再选Erase selected cell 最后执行矢量化Vectorization/Generate FeatureB、 局部清除再矢量化点击Raster Cleanup /Raster Painting局部清除:使用Erase或Magic Erase工具原图erase擦出后Magic Erase其她常用工具:将线转化为面:刷子 或喷桶工具栅格选择工具:可直接用用于选择事物如:分区矢量化 :点击Swaps BG/FG,将前景色变为白色,点击 选矩形或椭圆形,将不需要得部分拉框覆盖图形识别:可以利用图形识别工具,将面状图形矢量化 注意:矢量化时要分层将大于一定尺寸得(一定像素数量)存于面层,线存于线层5、线要素转化为面要素1)点击Editor /Start Editor, 注意选择Target:面2)调出Topology工具栏,点击第一个按钮,弹出地图拓扑对话框,选择线,点击ok、3)用选择工具选择一封闭为面状得曲线4)点击topology工具栏第二个按钮,在弹出得对话框中点击ok、出现得图结果图:四、实验总结(体会)这次实习主要熟悉练习了ArcGIS中栅格图象得二值化、使用ArcScan进行自动矢量化及线要素转化为面要素。通过ArcScan模块得使用简化了全手动数字化得过程,通过各个工具得交替使用使我更体会到ArcGIS功能得强大。以后我会更勤加练习。
