地基注浆加固方案-.doc

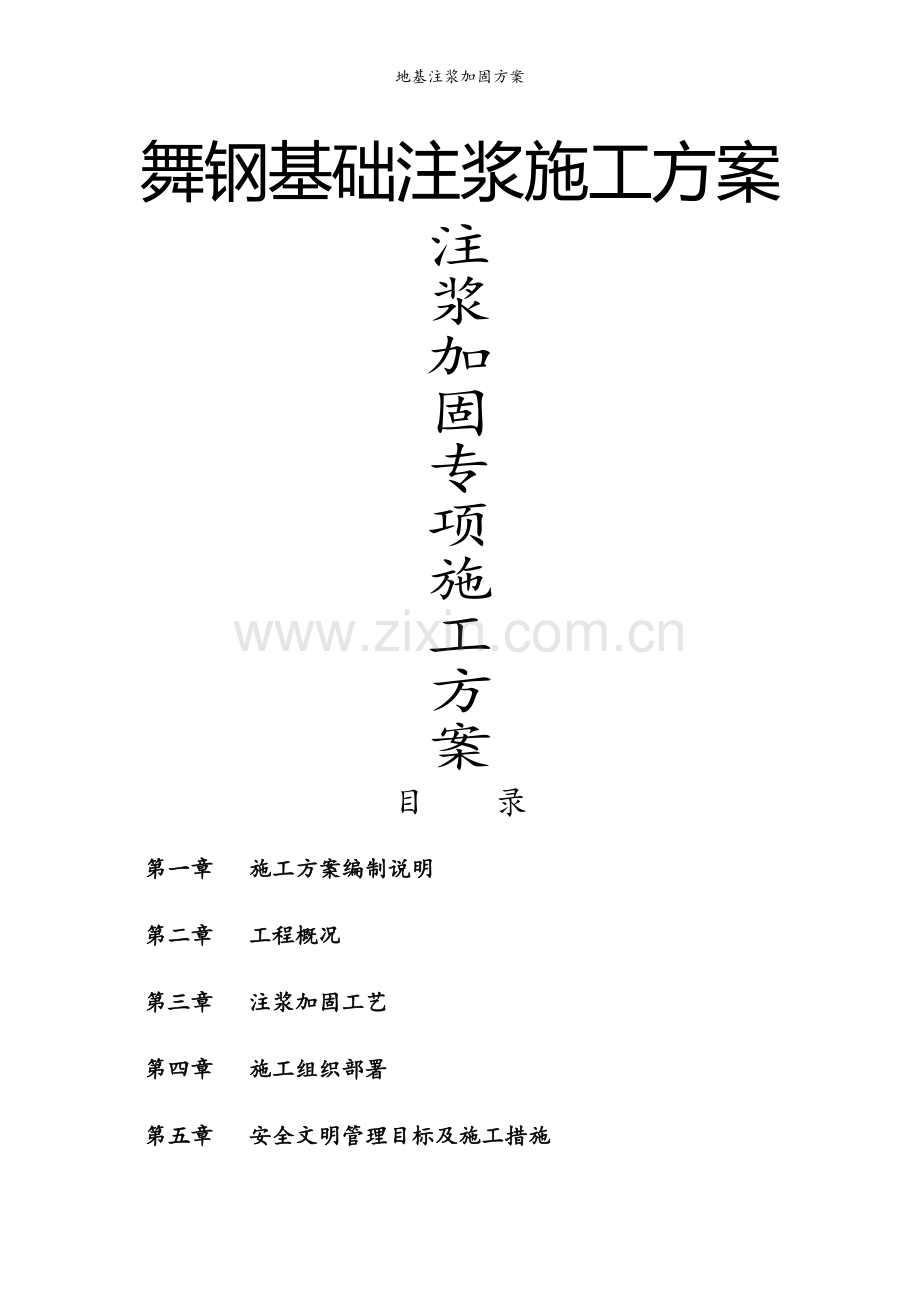

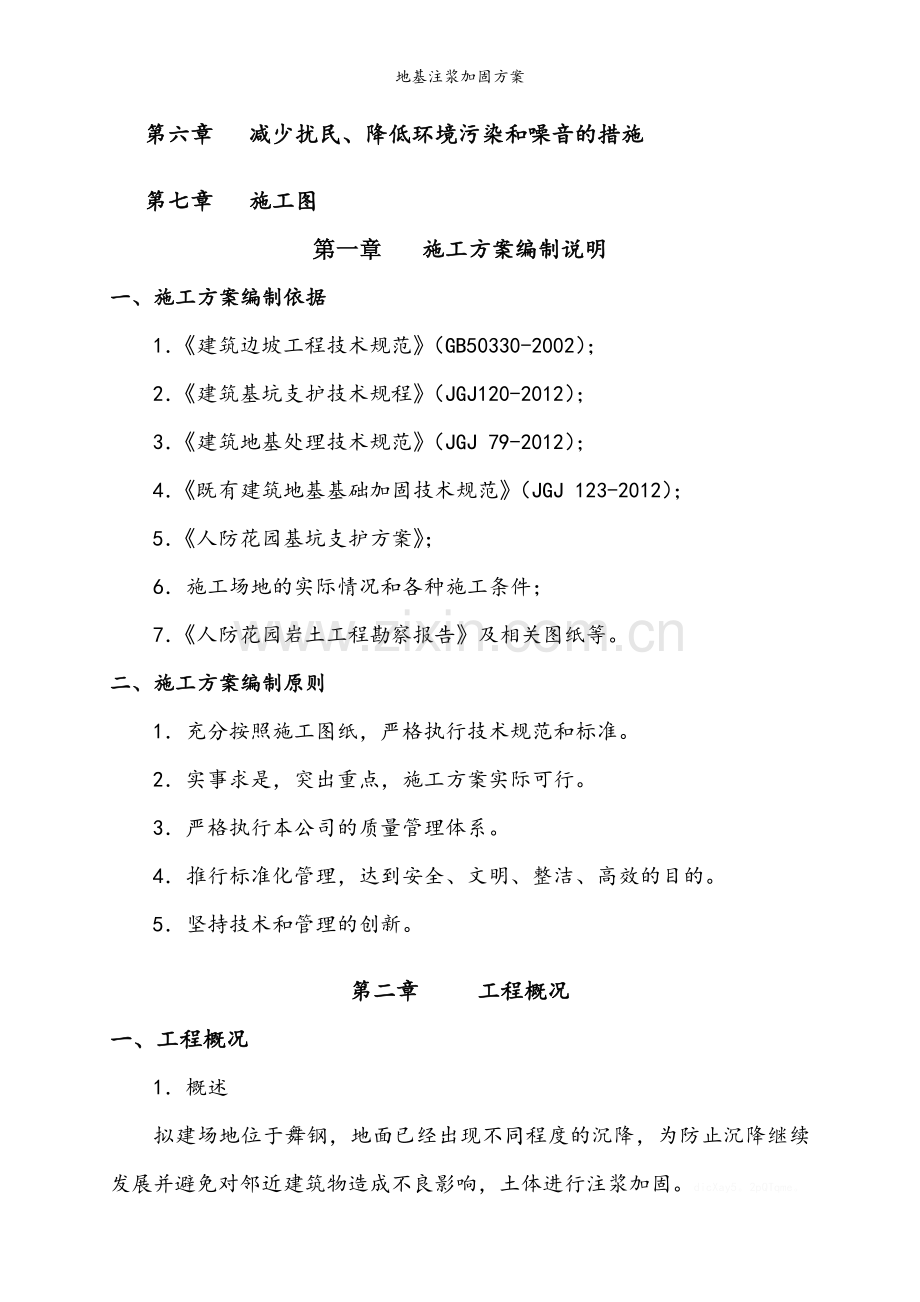

地基注浆加固方案 舞钢基础注浆施工方案注浆加固专项施工方案目 录第一章 施工方案编制说明 第二章 工程概况第三章 注浆加固工艺第四章 施工组织部署第五章 安全文明管理目标及施工措施第六章 减少扰民、降低环境污染和噪音的措施第七章 施工图第一章 施工方案编制说明一、施工方案编制依据1建筑边坡工程技术规范（GB50330-2002）；2建筑基坑支护技术规程（JGJ120-2012）；3建筑地基处理技术规范（JGJ 79-2012）；4既有建筑地基基础加固技术规范（JGJ 123-2012）；5人防花园基坑支护方案；6施工场地的实际情况和各种施工条件；7人防花园岩土工程勘察报告及相关图纸等。二、施工方案编制原则1充分按照施工图纸，严格执行技术规范和标准。2实事求是，突出重点，施工方案实际可行。3严格执行本公司的质量管理体系。4推行标准化管理，达到安全、文明、整洁、高效的目的。5坚持技术和管理的创新。第二章 工程概况一、工程概况1概述拟建场地位于舞钢，地面已经出现不同程度的沉降，为防止沉降继续发展并避免对邻近建筑物造成不良影响，土体进行注浆加固。dicXay5。2pQTqme。二、工程地质条件第三章 注浆加固工艺一、加固措施1在基坑南侧坡坡顶沿平行基坑边坡方向布置单排注浆孔，孔径60mm，注浆孔间距为3m3m，孔深为1m。rKSJDgF。oXobetN。2注浆孔内安置DN60管作为花管（注浆管），花管底部100mm加工溢浆孔直径3mm5mm ，间距300mm。 7GYsFh4。dyRYdar。3花管安置在注浆孔后，对注浆孔上部0.5m进行封孔，然后压力注浆，加固并改良基坑边坡土体。二、工艺及要求1成孔注浆孔成孔采用干作业法，按先四周后中间施工顺序，注浆孔间距为1m1m，孔深为1.5m钻孔深度应穿透杂填土层底板不小于0.5m，垂直度不大于1%。p8o8Xfx。fJtbyZG。（1）施工前应根据现场情况定出孔位并作出标记。孔径允许偏差为+20mm -10mm，孔深允许偏差为+200mm -50mm。成孔过程中遇有障碍物需调整孔位时，应在不影响加固安全的前提下方可适当调整。seYhDqi。yNk2zmF。（2）成孔过程中应做好成孔记录，按注浆孔编号逐一记载取出的土质特征、成孔质量、事故处理等。应将取出的土质与初步设计时所认定的加以对比，有偏差时应及时修改注浆孔设计参数。do9hPq5。tDlIn6z。（3）成孔后应进行检查，若孔中出现局部渗水、塌孔或掉落松土，应立即安放花管并注浆。2花管（注浆管）制做与要求（1）花管采用60mm*2mm的软管制作而成。花管底部0.1m加工溢浆孔直径3mm5mm ，间距200mm，沿钢管四周均匀布置并在溢浆孔处用透明胶带密封。 5xIw3or。vGNRwG0。焊接花管时应焊缝均匀、密实。（2）注浆孔造成后，应尽快安放制作好的花管，安放花管要求如下：花管放入孔前，应认真检查花管的质量，确保花管组装满足设计要求；花管放入孔内深度不应小于花管长度的95%，花管安放后，不得随意敲击、悬挂重物。H0lHwOp。g6BPLX1。3注浆（1）注浆材料采用复合硅酸盐水泥PC32.5水泥和自来水或无腐蚀性地下水。（2）对注浆孔上部0.5m进行封孔，封孔材料采用早强混凝土或粘土均可，封孔砼强度达到75%以上或粘土封孔夯实后方可进行注浆施工。uR4uPz0。eQZy2T5。（3）注浆采用底部压力注浆，注浆的导管一端应随花管放置至孔底，注浆压力控制在0.20.4Mpa，不间断性注浆，试注根据实际情况修改。B7dtZVC。RY3dajz。（4）浆液要随拌随用，拌合均匀，拌好的浆液应在初凝前用完。（5）拌浆时要防止杂物混入浆液，作业中途或注浆结束时，应清洗注浆泵和注浆管。（6）注浆的水灰比不宜超过0.45-0.55。（7）注浆施工应先四周后中间顺序进行施工，并间隔施工，防止注浆孔间串孔现象发生。（8）注浆时应有专人对周边墙体、路面、建筑物等进行实时监测，防止注浆压力过大对周边环境造成影响。发现异常情况，立即停止注浆，对有影响部位进行观察，确保安全后再继续注浆，并随时重点监测。8c51OKp。8eV68dY。测量放线钻机成孔 监测制作花管 安设花管压力注浆注浆加固施工艺流程图第四章 施工组织部署为确保质量目标、安全文明现场管理目标，完成本工程建设任务，将在财力、物力和人力等方面、从施工组织、施工管理、技术管理、质量管理和安全管理等方面进行保证，作如下部署：JzebncG。JHQbd7l。一、本工程施工目标1质量目标：合格。2工期目标：在确保工程质量及施工安全的前提下，我公司将通过优化施工组织，强化施工管理，确保工程工期。6Tg774U。L06uEqv。3安全目标:确保基坑安全，稳定；重大安全事故发生率为零。二、确保工程质量满足设计及施工规范要求1结合工程特点并根据以往同类工程经验，动态管理，确保每个分项工程达到合格。2加强质量节点控制、消除质量通病。3强化项目预控、过程监控：施工前，对工程重点难点，作到事先有预控。施工中，加强过程监控。4加强施工过程中的已完成工程保护工作。三、现场施工环保要求进行绿色施工，四节一环保。1采用生态建筑技术，节能能源消耗，降低建筑环境负荷。积极主动的使用环保型、节能型材料和设备。2对场内临时弃土采用集中措施，减少扬尘。四、项目管理人员配备情况及组织机构 为了使工程能保质、保量按期完成施工，公司对现场做到组织落实，选择有施工管理经验、工作认真负责、责任心强的优秀人员组成项目部。3AKL96s。yf3WFK8。定编岗位计划人员、人数职 责项目部1项目经理1项目总负责2项目副经理1项目负责，全面管理3项目技术负责1项目技术负责、现场管理4项目施工1项目实施调度、现场管理、工程测量5项目安全1项目安全管理6项目设备1施工机械调配、保养、修理7项目材料1项目材料调配、采购、供应 公 司公司项目经理项目副经理现场技术负责人施工组项目安全组项目设备组项目材料组质量组花管制作钻机成孔安置花管压力注浆Y4ImPYl。fljhoLn。五、施工准备1为保证节点施工进度计划要求，重点落实以下工作：（1）组织施工管理人员深入现场踏勘，进一步了解现场的自然环境条件、供水供电情况、施工条件、安全、材料供货情况。5sA6t7R。kQ2FYGl。（2）组织参加本工程的领导和技术管理人员进行专题讨论，优化施工方案，科学地、有计划地、合理地组织施工。2Nf3IKW。SqXQg8g。（3）及时搭设临时设施，接通水电，修建临时工程，保证机械进场工作面满足要求。（4）安排好性能优良的施工机械，全面进行检查、维修、保养、准备随时进场开工作业。（5）组织足够和精干的施工人员准备按施工计划分期分派调遣进场。 2现场场地使用安排施工办公、生活区设置在施工现场边上。另外设置材料堆场。3施工供水及用电施工用水从甲方提供的临时用水接口接至施工场地内，再由支管接至各施工作业班组。施工用电从甲方提供的临时用电接口接至施工场地总配电箱内，再由支线接至各施工作业班组。六、施工材料、机械与劳动力计划根据施工安排，劳动力在各个施工阶段不很均衡，均采取混合作业的形式，以解决劳动力的均衡问题。另外，专业班组的劳动力基本固定的原则下，在流水施工时遇到意外使主线路出现阻碍时，迅速果断由项目部统一调配人力，确保关键线路不受影响。l8Htxx4。BJ3FRil。1主要材料需用量表材料名称规格软管602.0砂中粗碎石小于5-10水泥PC32.5钢筋HRB400 122劳动力计划表项目名称类别人数职 责小计注浆加固成孔4负责施工成孔7注浆3负责施工注浆其 他电工1现场施工用电维护3辅助工2负责辅助性的施工需要，如铺路等3注浆加固机械进场计划表 序 号机械名称型 号功率（KW）单 位数 量1注浆机UBH33台12电焊机BX-300301台13搅拌机JW200152台14切割机GJ51-324.0台15土钉钻机MD7.57.5台26潜水泵LG2202.0台27高压注浆管米100第五章 安全文明管理目标及施工措施一、安全管理目标根据工程的特点和施工情况，安全生产管理以“安全第一，预防为主”的方针统揽全局，施工期间，坚决贯彻执行国家安全检查评分标准和河南省有关规定，科学管理和组织施工，确保工伤事故为零的安全生产目标。2Mf69MI。hi8zdZm。1建立以项目经理为首、专职安全员，班组兼职安全员为主的安全保证体系。2开工前进行一次全员安全教育、开工后每周进行一次安全教育或安全总结会。3严格执行安全生产管理制度和安全操作规程，坚持先培训后上岗。4根据“全员管理、安全第一”的原则，建立安全施工责任制，明确各级领导、各工种人员在施工活动中的安全责任，提高整体安全思想、技术素质。kL1rfHt。qGI9vpb。5项目安全机构要进行定期和不定期的安全检查，项目安全员要进行日检，对检查出的隐患要做到定人、定时间、定措施进行整改。V8NyXXk。flgPscz。6对进场工人进行上岗前的三级安全教育，使工人掌握“三不伤害”的能力，项目经理、安全员等施工管理人员也定期接受继续教育。soes0AD。oHsXDZH。7施工前，施工员要向操作人员做专项技术交底，关键部分要下技术指导书；安全员做安全交底，并履行签字手续。 yfRagYi。7WH5OmE。8机械设备、电器应定期检查，并配备安全防护措施，杜绝事故发生。9现场施工人员配齐劳保用品，专职安全员每天经常在现场巡回督促。 10特殊工种（电工、焊工）作业必须持证上岗。11登高作业要系保险带，注意扳手，螺丝帽的高空坠落。 12严禁班前饮酒，作业时间哄闹，戏耍，做到安全生产，文明施工。 13全体职工进入工地须戴安全帽，非施工人员不准随意进入现场。14电缆接头应牢固可靠，并应作绝缘包扎，保证绝缘强度。15配电系统应设总配电箱和分配电箱，实行分级保护，配电箱内必须安装灵敏可靠的漏电保护器。16电缆干线应采用埋地或架空敷设，严禁沿地面明设或拖入泥浆水中。17宿舍内电线严禁私拉乱接，应统一安装家用漏电保护器。18施工中如遇到地下障碍物（包括各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告经理部，待妥善处理后方可继续施工。qvfDMdK。8W7O4ht。二、文明施工措施1现场文明施工管理目标：严格遵守建筑施工现场文明管理有关规定，确保标准化合格现场。2成立以项目经理为首的文明施工现场领导小组，并开展工作。3具体措施（1）建筑场地设专人值班，负责文明施工管理。（2）职工不准进入工作区内惹事生非。（3）所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛洒。 （4）保持场地整洁，做好饮食管理，防腐、防毒，确保饮食卫生。（5）进入现场的所有临时存放施工材料一律按指定的位置放置到位，各类材料分类码放，保持现场材料整体统一。Phx3mQX。QY64pVw。（6）现场用水、用电应符合相关规定，严禁私拉乱接，确保线路清晰。三、雨季施工措施 1进入雨季，应提前做好雨季施工中所需各种材料、设备的储备工作。2项目部要根据所承建工程项目的特点，编制有针对性的雨季施工措施，并定期检查执行情况。 3施工期间，施工调度要及时掌握气象情况，遇有恶劣天气，及时通知项目施工现场负责人员，以便及时采取应急措施。sBgNTqG。ol6U9ws。4根据“晴外、雨内”的原则，雨天尽量缩短室外作业时间，加强劳动力调配，组织合理的工序穿插，利用各种有利条件减少防雨措施的资金消耗，保证工程质量，加快施工进度。 0JWpkVY。sytSXGP。5现场临时用电线路要保证绝缘性良好，架空设置，电源开关箱要有防雨设施，施工用水管线要进入地下，不得有渗露现象，阀门应有保护措施。 781NOqq。iVyBQcd。6所有机械的操作运转，都必须严格遵守相应的安全技术操作规程，雨季施工期间应加强教育和监督检查。
