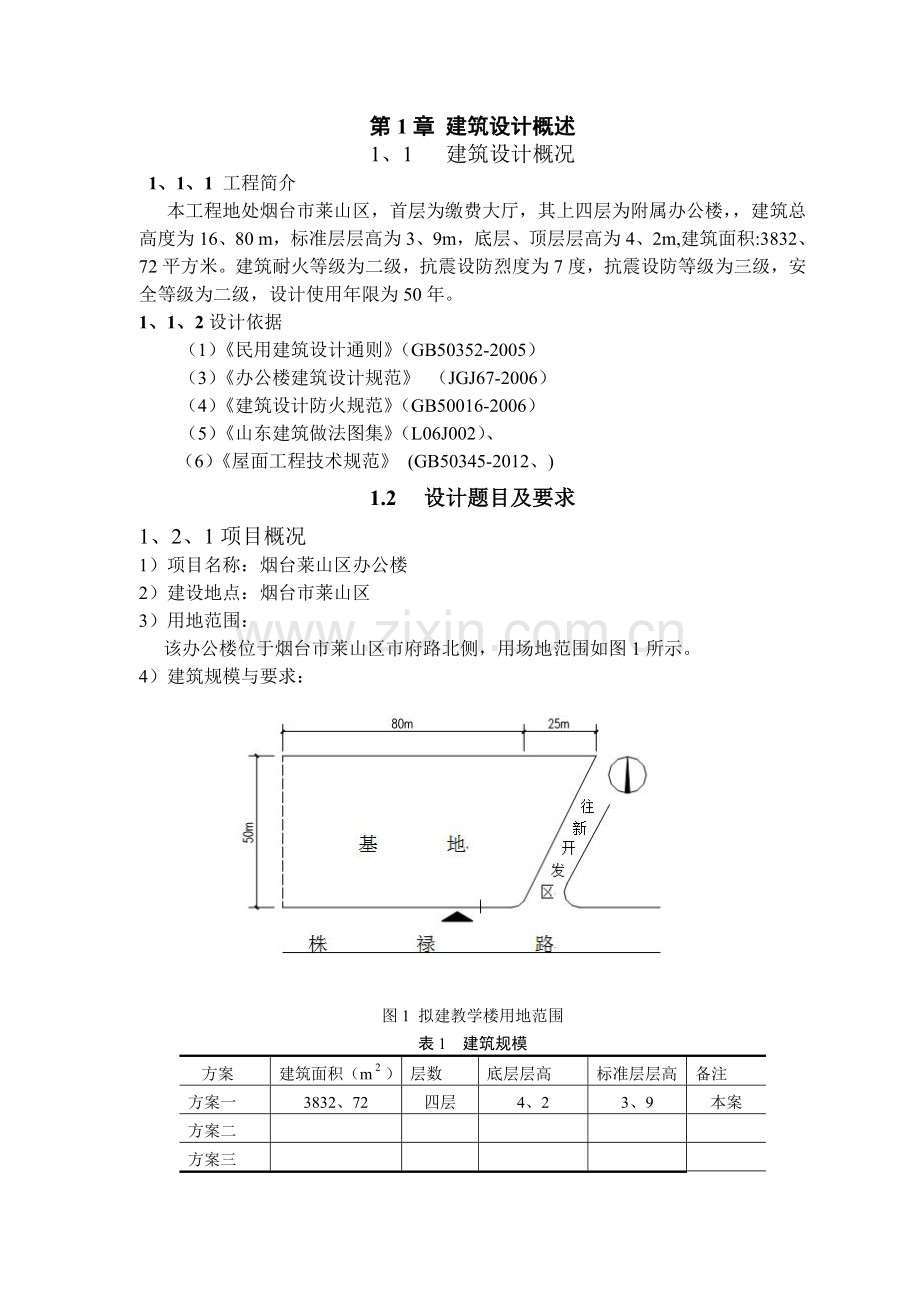

第1章 建筑设计概述
1、1 建筑设计概况
1、1、1 工程简介
本工程地处烟台市莱山区，首层为缴费大厅，其上四层为附属办公楼，，建筑总高度为16、80 m，标准层层高为3、9m，底层、顶层层高为4、2m,建筑面积:3832、72平方米。建筑耐火等级为二级，抗震设防烈度为7度，抗震设防等级为三级，安全等级为二级，设计使用年限为50年。
1、1、2设计依据
（1）《民用建筑设计通则》（GB50352-2005）
（3）《办公楼建筑设计规范》 （JGJ67-2006）
（4）《建筑设计防火规范》（GB50016-2006）
（5）《山东建筑做法图集》（L06J002）、
（6）《屋面工程技术规范》 (GB50345-2012、)
1.2 设计题目及要求
1、2、1项目概况
1）项目名称：烟台莱山区办公楼
2）建设地点：烟台市莱山区
3）用地范围：

该办公楼位于烟台市莱山区市府路北侧，用场地范围如图1所示。

4）建筑规模与要求：

图1 拟建教学楼用地范围
表1 建筑规模
方案
建筑面积（m）
层数
底层层高
标准层层高
备注
方案一
3832、72
四层
4、2
3、9
本案
方案二

方案三

方案四

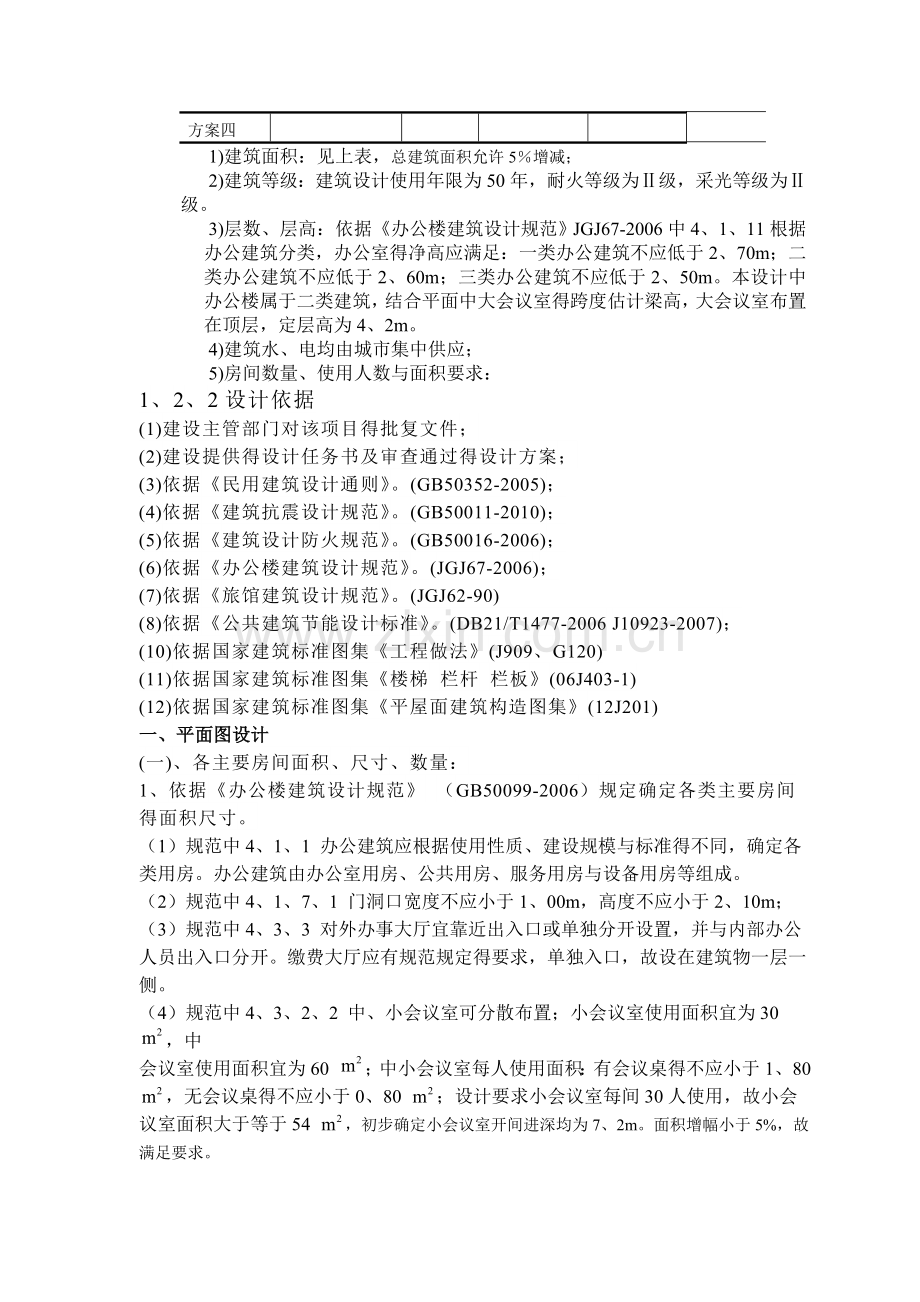

1) 建筑面积：见上表，总建筑面积允许5％增减；
2) 建筑等级：建筑设计使用年限为50年，耐火等级为Ⅱ级，采光等级为Ⅱ级。
3) 层数、层高：依据《办公楼建筑设计规范》JGJ67-2006中4、1、11根据办公建筑分类，办公室得净高应满足：一类办公建筑不应低于2、70m；二类办公建筑不应低于2、60m；三类办公建筑不应低于2、50m。本设计中办公楼属于二类建筑，结合平面中大会议室得跨度估计梁高，大会议室布置在顶层，定层高为4、2m。
4) 建筑水、电均由城市集中供应；
5) 房间数量、使用人数与面积要求：
1、2、2设计依据
(1)建设主管部门对该项目得批复文件；
(2)建设提供得设计任务书及审查通过得设计方案；
(3)依据《民用建筑设计通则》。(GB50352-2005)；
(4)依据《建筑抗震设计规范》。(GB50011-2010)；
(5)依据《建筑设计防火规范》。(GB50016-2006)；
(6)依据《办公楼建筑设计规范》。(JGJ67-2006)；
(7)依据《旅馆建筑设计规范》。(JGJ62-90)
(8)依据《公共建筑节能设计标准》。(DB21/T1477-2006 J10923-2007)；
(10)依据国家建筑标准图集《工程做法》(J909、G120)
(11)依据国家建筑标准图集《楼梯 栏杆 栏板》(06J403-1)
(12)依据国家建筑标准图集《平屋面建筑构造图集》(12J201)
一、平面图设计
(一)、各主要房间面积、尺寸、数量：
1、依据《办公楼建筑设计规范》 （GB50099-2006）规定确定各类主要房间得面积尺寸。
（1）规范中4、1、1 办公建筑应根据使用性质、建设规模与标准得不同，确定各类用房。办公建筑由办公室用房、公共用房、服务用房与设备用房等组成。
（2）规范中4、1、7、1 门洞口宽度不应小于1、00m，高度不应小于2、10m；
（3）规范中4、3、3 对外办事大厅宜靠近出入口或单独分开设置，并与内部办公人员出入口分开。缴费大厅应有规范规定得要求，单独入口，故设在建筑物一层一侧。
（4）规范中4、3、2、2 中、小会议室可分散布置；小会议室使用面积宜为30 ，中
会议室使用面积宜为60 ；中小会议室每人使用面积：有会议桌得不应小于1、80 ，无会议桌得不应小于0、80 ；设计要求小会议室每间30人使用，故小会议室面积大于等于54 ，初步确定小会议室开间进深均为7、2m。面积增幅小于5%，故满足要求。
（5）规范中4、3、2、1 根据需要可分设小会议室与大会议室；
（6）规范中4、3、2、3 大会议室应根据使用人数与桌椅设置情况确定使用面积，平面长宽比不宜大于2:1，宜有扩声、放映、多媒体、投影、灯光控制等设施，并应有隔声、吸声与外窗遮光措施；大会议室所在层数、面积与安全出口得设置等应符合国家现行有关防火规范得要求；
（7）规范中4、2、3、7 值班办公室可根据使用需要设置；设有夜间值班室时，宜设专用卫生间；
（8）规范中4、2、3、8 普通办公室每人使用面积不应小于4，单间办公室净面积不应小于10。
2、依据《旅馆建筑设计规范》（JGJ62-90）规定确定客房面积尺寸。
（1）规范中表3、2、2规定二级建筑双床间客房净面积不应小于16。
（2）规范中3、2、6规定客房入口门洞宽度不应小于0、9m，高度不应低于2、1m。
客房内卫生间门洞宽度不应小于0、75m，高度不应低于2、1m。
3、根据以上规范中得各项规定，确定主要房间得使用面积如表2所示：
表2 房间数量、使用人数与使用面积要求
房间名称
间数
每间面积
每间使用人数
备注
缴费大厅
1
200 m

设置在一层
标准客房
6-10
25-30 m
2
单独入口
领导办公室
3-5
50-70 m

套间（带卫生间）
标准办公室
若干
25-30 m

小会议室
3-4
40-50 m
30
标准层每层设置
大会议室
1
150-200 m
100

娱乐室
1
100-120 m

卫生间
1/层

每层均设
其它用房
若干
10-20 m

（二)各类辅助房间确定：
1、依据《办公楼建筑设计规范》 [GB50099-2006]规定确定辅助房间得面积尺寸形状。
（1）规范中4、4、1 服务用房应包括一般性服务用房与技术性服务用房。一般性服务用房为档案室、资料室、图书阅览室、文秘室、汽车库、非机动车库、员工餐厅、卫生管理设施间等。技术性服务用房为电话总机房、计算机房、晒图室等。
（2）规范中4、4、2、3 档案与资料查阅间、图书阅览室应光线充足、通风良好，避免阳光直射及眩光。故设置建筑物得北面。
（3）规范中4、4、3、2 应设打字、复印、电传等服务性空间。
（4）规范中4、3、6 公用厕所应符合下列要求：；
1、距离最远工作点不应大于50m；
2、应设前室；公用厕所得门不宜直接开向办公用房、门厅、电梯厅等主要公共空间；
3、宜有天然采光、通风；条件不允许时，应有机械通风措施；
4、卫生洁具数量应符合现行行业标准《城市公共厕所设计标准》CJJ14得规定。接待室应符合下列要求：
（5）规范中4、3、4 、1 应根据需要与使用要求设置接待室；专用接待室应靠近使用部门；行政办公建筑得群众来访接待室宜靠近基地出入口，与主体建筑分开单独设置；
（6）规范中4、3、4、2 宜设置专用茶具室、洗消室、卫生间与贮藏空间等。
2、依据《旅馆建筑设计规范》（JGJ62-90）规定：
（1）规范中3、2、6、1客房入口门洞宽度不应小于0、9m，高度不应低于2、1m。
（2）规范中3、2、6、2客房内卫生间门洞宽度不应小于0、75m，高度不应低于2、1m。
3、根据上述规范要求，各类房间布置如下：
（1）杂物储藏室标准层每层分布一间，尺寸为7200mm×3600mm，以供放置桌椅与其她杂物用具等。
（2）为了配合大会议室得使用要求，在大会议室旁边设有打印室作为会议准备室。
（3）在靠近门厅得入口处设有接待室，方便招待访客与对外联系。
（4）一层客房区设有服务用房，便于日常事务得管理与旅客得咨询等相关事宜。
（5）在办公楼每层集中设一男女厕所，因厕所无需考虑良好日照采光得要求，将厕所设计在背面，每层均设、尺寸为7200mm×3600mm，男生女生各自独立，根据男女比例为1:1，男生设置大便蹲位3个，小便斗3个，女生设置蹲位3个，在前室位置设盥洗槽4个。拖把池放在前室内。
（三)交通联系空间
1、依据《办公楼建筑设计规范》 [GB50099-2006]规定：
（1）规范中4、1、4 电梯数量应满足使用要求，按办公建筑面积每5000至少设置1台。
（2）规范中4、1、8 办公建筑得门厅应符合下列要求：
1、门厅内可附设传达、收发、会客、服务、问讯、展示等功能房间(场所)。根据使用要求也可设商务中心、咖啡厅、警卫室、衣帽间、电话间等；
2、楼梯、电梯厅宜与门厅邻近，并应满足防火疏散得要求；
3 、严寒与寒冷地区得门厅应设门斗或其她防寒设施；
（3）规范中4、1、9 办公楼建筑得走道宽度应满足：当走道长度>40m且双面布房时，走道最小净宽度为1、8m。
（4）规范中4、1、11办公建筑得走道净高不应低于2、20m。
（5）规范中5、0、2 办公建筑得开放式、半开放式办公室，其室内任何一点至最近得安全出口得直线距离不应超过30m。
（6）规范中5、0、3 综合楼内得办公部分得疏散出入口不应与同一楼内对外得商场、营业厅、娱乐、餐饮等人员密集场所得疏散出入口共用。
依据《建筑设计防火规范》GB50016-2006规定：
（7）规范中5、3、1 民用建筑得安全出口应分散布置。每个防火分区、一个防火分区得每个楼层，其相邻2 个安全出口最近边缘之间得水平距离不应小于5m。
（8）规范中5、3、2 公共建筑内得每个防火分区、一个防火分区内得每个楼层，其安全出口得数量应经计算确定，且不应少于2 个。
（9）规范中5、3、13、3 楼梯间得首层应设置直通室外得安全出口或在首层采用扩大封闭楼梯间。当层数不超过4 层时，可将直通室外得安全出口设置在离楼梯间小于等于15m 处；
（10）规范中5、3、14安全出口、房间疏散门得净宽度不应小于0、9m，疏散走道与疏散楼梯得净宽度不应小于1、1m。
（11）规范中5、3、8、2 除托儿所、幼儿园、老年人建筑外，房间位于走道尽端，且由房间内任一点到疏散门得直线距离小于等于15m、其疏散门得净宽度不小于1、4m；
（12）规范中5、3、17 每层疏散走道、安全出口、疏散楼梯以及房间疏散门得每100 人净宽度不应小于表5、3、17-1得规定：首层外门得总宽度应按该层或该层以上人数最多得一层计算确定。
2、根据上述规范要求，交通联系空间布置如下：
设内廊，其宽度为2400mm，净宽为2160mm。门厅两处,分别为缴费大厅门厅及办公楼出入门厅,都设置在主楼一层以疏散人流。考虑北方防寒防风，设置门斗,即主门厅处设两道大门，每道为两双扇门，平面尺寸为1800mm×2700mm。门两侧为玻璃幕墙,尽显端庄美观。门厅尺寸为7200×7200，在主楼门厅处设置一部双跑楼梯间，开间3600mm，进深7200mm，梯段宽度1560mm。另设置一部辅助楼梯间，开间3600mm，进深7200mm，在主门厅处设一部电梯。
（四）平面组合设计
该办公楼得平面布置图如下图所示：

图1底层平面图
建筑平面为矩形17、14m×54、34m此设计满足“适用、经济、美观”得总体要求，
内走廊两侧分布各类房间，平面规则对称。各房间沿走道一侧或两侧并列布置，房间门直接开向走道，通过走道相互联系；各房间基本上不被交通穿越，能较好地保持相对独立性；各房间有直接得天然采光与通风等。
具有下列优点：1、便于设备得布置，提高面积利用率2、房间得开间进深易于调整统一，便于平面组合3、结构布置与预制构件得选用较易解决，便于结构设计与施工。
该办公楼在进行功能分区时，分别从空间得“主” 与“次”、“闹” 与“静”、“内”与“外”等得关系加以分析，使各部分空间都能得到合理安排。一层设有缴费大厅，为满足其使用功能要求，单独设有出入口，与此办公楼得出入口相互独立，互不影响。一层设有客房，亦为单独入口，考虑到客房使用所需得安静环境，使其与该办公楼得其它出入口相互隔离。由图可知，建筑物设两大出入口，对外联系较强，，尽量布置在出入口等交通枢纽得附近；与内部联系性较强得空间，力争布置在比较隐蔽得部位，并使其靠近内部交通得区域。
该办公楼功能分区明确，合理布置功能分区，减少了不同功能间得相互干扰，有利于适应不规则地形，再者出入口门厅上得幕墙设计，增加了建筑得层次感与美观性，圆弧型得幕墙设计有利于争取良好得朝向与自然通风。
（五）防火设计
本工程属于办公建筑，建筑高度16、80m（由室外地面至屋面面层），执行《建筑设计防火规范》（GB50016-2006），设置防火分区，即每层一个防火分区。楼梯采用封闭楼梯间，采用乙级防火门。本建筑物地上四层，耐火等级二级，根据建筑设计防火规范表5、3、17-1规定，确定疏散走道净宽度、安全出口、疏散楼梯、与房间疏散门得净宽。根据5、3、13第三条规定，层数为超过四层，直通室外得安全出口设置在离楼梯间小于等于15m，由于辅助楼梯离疏散出口大于15m，故在楼梯后开一1800×270得门来满足防火疏散要求。根据5、3、8规定，顶层大会议室最远端到疏散口门得距离小于15m，可设置一个门。
(六）总平面图与平面之间得关系:
一层平面图门斗外挑起雨篷，用构造柱支撑保证其稳定性，雨篷及柱子做适当装饰增加其门厅出入口得气势，门斗上得墙面用有弧度得玻璃幕墙做墙体，与办公楼得格调相一致。本设计以“实用、经济、美观”为原则，在现有条件下创造一个功能分区合理紧凑，交通流线顺畅，空间组合有序，服务设施齐全得建筑，并创造了符合消防、环保、卫生等规范要求得室内外空间环境。
二、剖面设计

图2 1-1剖面图
1、层数：考虑到房间得使用及设计要求，办公楼四层足以满足其使用要求。故将办公楼定为四层。根据调查，现代办公建筑一般都设电梯，可设置一部电梯。
2、层高：依据《办公楼建筑设计规范》（JGJ67-2006）中4、1、11根据办公建筑分类，办公室得净高应满足：一类办公建筑不应低于2、70m；二类办公建筑不应低于2、60m；三类办公建筑不应低于2、50m。本设计中办公楼属于二类建筑，结合平面中大会议室得跨度估计梁高，大会议室布置在顶层，定层高为4、2m。净高为3、45m。缴费大厅由于使用面积要求，所定柱距为9m，根据初估得梁高及所要满足得净高要求，确定一层层高为4、2m，净高为3、45m。其余层层高定位3、9m，最小净高为3、15m。
3、建筑总高度：建筑高度：16、80m。室内外高差为0、60米。
三、立面设计
图3 -立面图
1、主出入口临交通主干道，主出入口台阶为四级，高度150mm一级。主出入口东侧设置一处1：12长7、2m得坡道。正立面两个出入口处，二层以上设置凸出得圆弧形玻璃幕墙，通过建筑物墙体得凹凸形成立面效果。此建筑物采用对称式布局，建筑有明显得中轴线，主体部分位于线上，使建筑物显得肃穆庄严，建筑物主体为白色，使建筑物显得高大挺拔。
2此税务办公楼因其使用功能得特殊性，也决定了本建筑得整体造型有别于其她办公建筑。因此本建筑设计在立面造型上精雕细刻，力求用建筑符号、历史得墙面浮雕来体现办公楼建筑得新形象。
3、本建筑从功能、造型、经济适用各角度出发，风格采用典雅得后现代风格，追求形象庄重、典雅、有文化品位与基地环境有机结合，力求做到功能完备、形象新颖、个性鲜明、文化内涵深蕴；品位较高得建筑。
本建筑采用平屋顶得建筑形式，现代与传统相结合得手法，使建筑既富于细节又典雅大方。整体采用对称得布局形式，显得庄重，富有雕塑感。运用建筑中部局部突出与顶层内收得处理手法，使建筑更加得稳重。本方案很注重建筑细节得塑造，在立面上得划分做到大小对比、虚实结合，恰当得把玻璃、钢与石材得特性表现出来。建筑造型从下到上，都富于变化。
4、外墙装修：采用白色及蓝色外墙高级涂料饰面，局部采用石材干挂。
5、门窗：外窗采用铝塑中空玻璃窗，一层大厅门采用无框玻璃门，部分采用特种门，如防火门。两侧墙体采用玻璃幕墙。
6、 本工程无障碍设计符合《城市道路与建筑物无障碍设计规范》标准，底层考虑无障碍设计，结合基地坡度高差在建筑得次入口处设置残疾人坡道，坡道净宽1、50m，坡度为1:12，坡道两侧设扶手，坡道与休息平台得扶手保持连贯，坡道两边均设有有坡道安全挡台，扶手设0、9m高，扶手起点与终点处延伸0、30m，扶手截面。内侧与墙面距离均满足规范要求，供残疾人使用得门均采用平开门。门槛高度及门内外地面高差不大于15mm，并以斜面过渡。上各项设计，均满足《城市道路与建筑物无障碍设计规范》JGJ50-2001要求。
（四） 构造设计
建筑防火构造：
1、防火墙、房间隔墙均砌筑至顶板不留缝隙，待管线安装完毕后，楼板进行防火封堵，其耐火极限等同楼板；
2、防火门、窗防火卷帘应选用国家确定得定点厂家产品；
3、室内装修应遵照《建筑内部装修设计防火规范》得规定。
4、本工程外墙保温采用发泡聚氨酯，每层楼板处设300mm高得燃烧性能为A级得保温材料作为水平防火隔离带；
5、屋顶与外墙交界处，屋顶开口部位四周得保温层，采用500mm宽得燃烧性能为A级得60厚泡沫玻璃板作为水平防火隔离带。
第2章 结构设计概述
2、1 结构设计概况
1、2、1 结构设计依据
1、《建筑结构荷载规范》 （GB50009-2012）
2、《建筑抗震设计规范》 （GB50011-2010）
3、《混凝土结构设计规范》 （GB50010-2010）
4、《建筑结构制图标准》 （GB/T50105-2010）
5、《建筑地基基础设计规范》 （GB50007-2002）
6、《混凝土结构施工图平法》 （11G101-1）
7、《建筑地基基础设计规范》 （GB50007-2011）
8、《建筑结构可靠度设计统一标准》(GB50068-2001)
9、《钢筋机械连接通用技术规程》 (JGJ 107-2003)
1、2、2结构选型及主要材料得确定
本工程采用框架结构，框架抗震等级为三级。梁、板、柱均为现浇混凝土。本建筑总长为54、34小于55，故不需要设置伸缩缝，结构布置比较均匀，故不必设置沉降缝，防震缝也不必设置。混凝土强度等级均为C30，基础为柱下独立基础，基础垫层混凝土强度等级C20。柱、梁得纵向钢筋采用HRB400，箍筋采用HRB400，板得钢筋采用HRB400。
2、2设计条件
1．根据《建筑结构荷载规范》（GB50009-2012）附录E中续表E、5可查得烟台市基本风压0、55kN/m2，基本雪压0、40kN/m2，地面粗糙度B类。
2．根据提供得地质报告可知，本工程自然地表1、5m内为杂填土，杂填土下层为粉质粘土层，作为持力层fak=200kPa。
3．根据《建筑抗震设计规范》（GB50011-2010）附录A查得：烟台莱山区地震基本烈度为7度，本工程抗震设防烈度为7度，建筑场地类别为Ⅱ类，设计基本地震加速度为0、1，设计地震分组第一组。根据《建筑抗震设计规范》（GB50011-2010）表5、1、4-2可知，根据Ⅱ类场地及设计地震分组第一组可查得本地区特征周期0、35s。
2、3 地质条件及地理概况
表2 、1 工程地质概况
土层厚度（m）
土层描述
地基承载力特征值（kN/m2）
1．5
素土回填土

2、5-3、0
粉质粘土
200
1、3～1、5
粉质粘土混角砾
240
10-12
粉砂岩强风化带
300
水文地质概况：最高地下水位为－3、5m，常年地下水位为－4、5m，无腐蚀性。
第3章 结构布置
3、1结构体系选择
考虑到建筑总高度16、80m，在《高层规范》所规定得框架结构适用范围内(《高规》规定7度区框架适用得最大高度为55m，且建筑平面功能较简单，为了平面布置得灵活，以获得大空间得需要，首先选择了框架结构体系。框架抗震等级为三级。梁柱板一次浇成。
3、2结构布置
结构布置基本原则：平面布置简单规则、对称；竖向布置均匀规则，变形缝少设或不设。本结构由于建筑物总长54、34m，且屋面有保温措施，小于钢筋混凝土结构伸缩缝最大设置间距55m,故可以不设伸缩缝。标准层结构布置如图3、1

图3、1 标准层结构布置
竖向荷载得传力途径：楼板得均布活载与恒载传至次梁，经由次梁传至主梁，再由主梁传至框架柱，最后传至地基。
根据以上楼盖得平面布置及竖向荷载得传力途径，本楼框架得承重方案为横向框架承重方案。
3、3构件尺寸初估
3、3、1板得厚度初估
1)双向板得厚度
最大跨度为3、6m，板厚h满足(1/35~1/30)l0,l0为短跨方向长度；即h=（1/35~1/30）×3600=103~120mm，现取板厚为120mm。
2）楼梯斜板
楼梯跨度为1、8m，板厚h满足(1/25)l0,l0为短跨方向长度；即h=（1/25）×1800=72mm，现取板厚为120mm。
3）悬挑板
最大跨度为1、8m，板厚h满足(1/15)l0,l0为短跨方向长度；即h=（1/15）×1800=120mm，现取板厚为120mm。
3、3、2 框架梁截面尺寸初估：
梁高h=(1/12~1/8)l; 梁宽B=（1/3~1/2）h,且不能小于墙厚。一到四层框架横梁得截面尺寸见表3、1。
1、横向框架梁:
(1)跨度为9000mm梁截面:

取=750mm；

取=300mm。
故梁截面尺寸为300mm×750mm
(2)跨度为7200mm截面

取=600mm；

取=300mm
故梁截面尺寸为300mm×600mm
2、纵向框架梁
(1) 跨度为7200mm截面

取=600mm；

取=300mm，故梁截面尺寸为300mm×600mm
3、次梁截面初估：
跨度为7200mm截面

取=500mm；

取=250mm
故梁截面尺寸为250mm×500mm
4、过道梁截面:
跨度为2400mm截面

取=450mm；

取=300mm
故梁截面尺寸为300mm×450mm
表3、1 框架横梁截面尺寸
编号
截面 /mm
楼层
位置
KL1
300×750
1-4
纵向框架梁
KL2
300×600
1-4
横向框架梁
KL3
300×450
1-4
走道，楼梯
L1
250×500
1-4
横向次梁
3、3、3 框架柱截面尺寸初估
柱截面尺寸可按式（3、1）进行估算。由《建筑抗震设计规范》(GB 50011-2010)6、1、2可知该框架结构得抗震等级为三级，其轴压比限值据6、3、6条知[μN]=0、85；各层重力荷载代表值近似取12kN/m2。边柱及中柱得负载面积分别为3、6×8、1与4、8×4、8，由式（3、3、1）及（3、3、2）可得，第一层柱截面面积为：
边柱（以较大值计算）≥[]/0、85×14、3=546935mm2;
中柱（以较大值计算）≥[]/0、85×14、3=73005、4mm2
如果取柱截面为正方形，则边柱与中柱截面高度分别为234mm与270mm。根据以上计算结果与综合考虑其她因素，本设计柱截面一层边框架边柱取600×700，门厅处仅一层有柱子，截面取300×300，其余取600×600；二~三层边框架边柱取500×700，其余柱截面取500×500。
3、4计算简图得确定
3、4、1 以2轴线作为计算单元
1、 框架层高得确定
本工程屋面为平屋顶，屋面坡度2%；本工程采用柱下独立基础，初步确定基础顶标高为-1、50，故底层得计算层高为5、70，其余层计算层高根据上下层横梁轴线之间得距离确定。
2、 框架跨度得确定
相邻柱轴线之间得距离决定了框架得跨度，等截面柱得轴线与截面形心重合，柱截面尺寸沿高度变化时，柱轴线与较小截面得形心线重合。
取轴线所在得横向框架单元为计算单元,计算简图见图3、2
图3、2 结构计算简图
第4章 重力荷载计算
4、1 楼面恒载
4、1、1平屋面（上人）：
40厚C20细石混凝土保护层配直径
为6或冷拔直径为4得Ⅰ级钢，双向
@150，钢筋网片绑扎或电焊（设分 0、04×24=0、96kN/m2
隔缝）；
10厚低强度等级砂浆隔离层； 0、01×20=0、2kN/m2
1、5mm厚防水卷材
20厚1:3水泥砂浆找平层 0、02×20=0、4kN/m2
保温层；
最薄30厚LC5、0轻集料混凝土2%找坡层； 0、1×22=2、2kN/m2
120mm现浇钢筋混凝土楼板 0、12×25=3kN/m2
合计： 5、82kN/m2
4、1、2 楼面
8-10(10-15)厚地砖、干水泥擦缝;
20厚1:3干硬性水泥砂浆结合层,表面撒水泥粉; 0、5kN/m2
水泥一道(内掺建筑胶);
120mm现浇钢筋混凝土楼顶 0、12× 25=3kN/m2
吊顶： 0、25kN/m2
合计： 3、75kN/m2
4、1、3 卫生间地面
8-10(10-15)厚地砖、干水泥擦缝;
20厚1:3干硬性水泥砂浆结合层,表面撒水泥粉;
1、5厚聚氨酯防水层厚2厚聚合物水泥基防水涂料； 2、0kN/m2
1:3水泥砂浆或最薄处30厚C20细石混凝土找坡层抹平；
水泥一道(内掺建筑胶);
120mm现浇钢筋混凝土楼顶 0、12× 25=3kN/m2
吊顶： 0、25kN/m2
合计： 5、25kN/m2
表4、1楼板荷载统计表
编号
板厚（mm）
位置
楼层
永久荷载标准值kN/m2
可变荷载标准值kN/m2
1
120
普通楼板
1-3
3、75
2、0
2
120
卫生间楼板
1-3
5、25
2、5
3
120
走道
1-3
4、39
2、5
4
120
楼梯
1-3
3、75
3、5
5
120
屋面板
4
5、82
2、0
4、1、4 墙、门、窗重力荷载计算
外纵墙：
面浆饰面
2厚面层耐水腻子分层刮平 0、13kN/m2
8厚粉刷石膏砂浆打底分层抹平
刷素水泥浆一道
240mm厚加气混凝土砌块 0、24×8=1、92kN/m2
20mm厚聚合物水泥砂浆找平层 0、02×20=0、4kN/m2
50mm厚XPS保温板
5mm厚得抹面胶浆
合计： 2、45kN/m2
内墙1：
面浆饰面
2厚面层耐水腻子分层刮平 0、13kN/m2
8厚粉刷石膏砂浆打底分层抹平
刷素水泥浆一道
240mm厚加气混凝土砌块 0、24×8=1、92kN/m2
20mm厚聚合物水泥砂浆找平层
刷素水泥浆一道
8厚粉刷石膏砂浆打底分层抹平 0、13kN/m2
2厚面层耐水腻子分层刮平
面浆饰面
合计： 2、18kN/m2
内墙2：（卫生间墙面）
刷素水泥浆一道
8厚粉刷石膏砂浆打底分层抹平 0、13kN/m2
2厚面层耐水腻子分层刮平
面浆饰面
240mm厚加气混凝土砌块 0、24×8=1、92kN/m2
3厚外加剂专用砂浆抹基底或界面剂一道甩毛； 0、003×17=0、054kN/m2
6 厚1：1:6 水泥膏砂浆扫毛或划出纹道； 0、006×12=0、072kN/m2
6厚1:0、5:2、5水泥石灰膏砂浆分层压实抹平； 0、006×12=0、072kN/m2
1、5厚聚合物水泥基复合防水涂料防水层；
4 厚强力胶粉泥粘结层，揉挤压实；
6厚墙面砖（贴前墙砖充分浸润）； 0、5kN/m2
白水泥擦缝(或1：1彩色细石砂浆勾缝)；
合计： 2、75kN/m2
内墙3：（卫生间240内墙）
白水泥擦缝(或1：1彩色细石砂浆勾缝)； 0、5kN/m2
6厚墙面砖（贴前墙砖充分浸润）；
4 厚强力胶粉泥粘结层，揉挤压实；
1、5厚聚合物水泥基复合防水涂料防水层；
6厚1:0、5:2、5水泥石灰膏砂浆分层压实抹平； 0、006×12=0、072kN/m2
6 厚1：1:6 水泥膏砂浆扫毛或划出纹道； 0、006×12=0、072kN/m2
3厚外加剂专用砂浆抹基底或界面剂一道甩毛； 0、003×17=0、054kN/m2
240mm厚加气混凝土砌块 0、24×8=1、92kN/m2
3厚外加剂专用砂浆抹基底或界面剂一道甩毛； 0、003×17=0、054kN/m2
6 厚1：1:6 水泥膏砂浆扫毛或划出纹道； 0、006×12=0、072kN/m2
6厚1:0、5:2、5水泥石灰膏砂浆分层压实抹平； 0、006×12=0、072kN/m2
1、5厚聚合物水泥基复合防水涂料防水层；
4 厚强力胶粉泥粘结层，揉挤压实；
6厚墙面砖（贴前墙砖充分浸润）； 0、5kN/m2
白水泥擦缝(或1：1彩色细石砂浆勾缝)；
合计： 3、32kN/m2
内墙3：（卫生间200隔墙）
白水泥擦缝(或1：1彩色细石砂浆勾缝)； 0、5kN/m2
6厚墙面砖（贴前墙砖充分浸润）；
4 厚强力胶粉泥粘结层，揉挤压实；
1、5厚聚合物水泥基复合防水涂料防水层；
6厚1:0、5:2、5水泥石灰膏砂浆分层压实抹平； 0、006×12=0、072kN/m2
6 厚1：1:6 水泥膏砂浆扫毛或划出纹道； 0、006×12=0、072kN/m2
3厚外加剂专用砂浆抹基底或界面剂一道甩毛； 0、003×17=0、054kN/m2
240mm厚加气混凝土砌块 0、2×8=1、6kN/m2
3厚外加剂专用砂浆抹基底或界面剂一道甩毛； 0、003×17=0、054kN/m2
6 厚1：1:6 水泥膏砂浆扫毛或划出纹道； 0、006×12=0、072kN/m2
6厚1:0、5:2、5水泥石灰膏砂浆分层压实抹平； 0、006×12=0、072kN/m2
1、5厚聚合物水泥基复合防水涂料防水层；
4 厚强力胶粉泥粘结层，揉挤压实；
6厚墙面砖（贴前墙砖充分浸润）； 0、5kN/m2
白水泥擦缝(或1：1彩色细石砂浆勾缝)；
合计： 3、0kN/m2
4、1、5
木门 0、20
塑料门窗 0、 2
4、2屋面及楼面可变荷载标准值
查《建筑荷载规范》 GB50009-2001
（1）上人屋面均布活荷载标准值 2、0
（2）楼面活荷载标准值 2、0
（3）屋面雪荷载标准值 = =0、4
4、3墙体墙体线荷载计算自重计算
4、3、1一层内横墙（层高4、2m）
1、普通240厚内墙(横墙)：
内墙1 2、18 kN/m2
内墙1-1线荷载 2、2 × (4、2－0、60) ×7、2/7、2=7
