吊装物体得绑扎方法

　　为了保证物体在吊装过程中稳妥,吊装之前应根据物体得质量、外形特点、精密程度、安装要求、吊装方案、合理选择绑扎法及吊索具。绑扎得方法很多,应选择已规范化得绑扎方法。

　　一、常用绳索打结方法

　　绳索在使用过程中打成各式各样得绳结,常用得方法参见表4—1。

表4—1  钢丝绳及白棕绳得结绳法
序号
绳结名称
简　　图
用途及特点
1
直结(又称平结、交叉结、果子扣)

用于白棕绳两端得连接,连接牢固,中间放一短木棒易解
2
活结

用于白棕绳需要迅速解开时
3
组合法(又称单帆索结,三角扣及单绕式双插法)

用于白棕绳或钢丝绳得连接。比直结易结、易解
4
双重组合结(又称双帆结、多绕式双插结)

用于白棕绳或钢丝绳两端有拉力时得连接及钢丝绳端与套环相连接。绳结牢靠
5
套连环结

将钢丝绳(或白棕绳)与吊环连接在一起时用
6
海员结(又称琵琶结、航海结、滑子扣)

用于白棕绳绳头得固定,系结杆件或拖拉物件。绳结牢靠,易解,拉紧后不出死结
7
双套结(又称锁圈结)

用途同上,也可做吊索用。结绳牢固可靠,结绳迅速,解开方便
8
梯形结(又称八字扣、猪蹄扣、环扣)

在人字及三角桅杆拴拖拉绳,可在绳中段打结,也可抬吊重物。绳圈易扩大与缩小。绳结牢靠又易解
9
拴住结(锚桩结)

  (1)用于缆风绳固定端绳结
  (2)用于溜松绳结,可以在受力后慢慢放松,且活头应放在下面
10
双梯形结(又称鲁班结)

主要用于拔桩及桅杆绑扎缆风绳等,绳结紧且不易松脱
11
单套结(又称十字结)

用于钢丝绳得两端或固定绳索用
12
双套结(又称双十字结、对结)

用于钢丝绳得两端,也可用于绳端固定
13
抬扣(又称杠棒结)

以白棕绳搬运轻量物件时用,抬起重物时绳自然缩紧。结绳、解绳迅速
14
死结(又称死圈扣)

用于重物吊装捆绑,方便牢固安全
15
水手结

用于吊索直接系结杆件起吊。可自动勒紧,容易解开绳索
16
瓶口结

用于拴绑起吊圆柱形杆件,特点就是愈拉愈紧
17
桅杆结

用于竖立桅杆,牢固可靠
18
抬缸结

用于抬缸或吊运圆物件

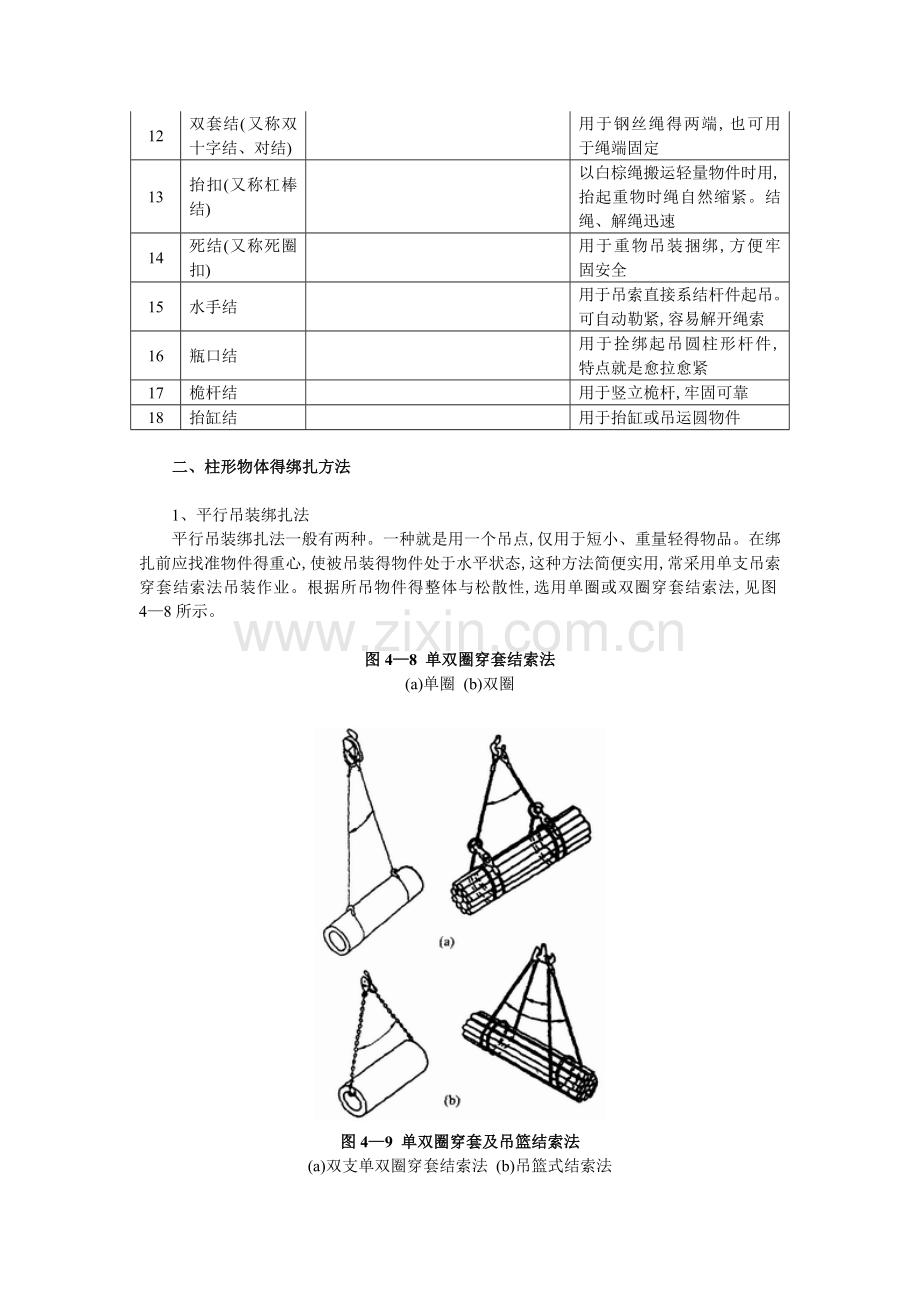

　　二、柱形物体得绑扎方法

　　1、平行吊装绑扎法
　　平行吊装绑扎法一般有两种。一种就是用一个吊点,仅用于短小、重量轻得物品。在绑扎前应找准物件得重心,使被吊装得物件处于水平状态,这种方法简便实用,常采用单支吊索穿套结索法吊装作业。根据所吊物件得整体与松散性,选用单圈或双圈穿套结索法,见图4—8所示。

图4—8  单双圈穿套结索法
(a)单圈  (b)双圈

图4—9  单双圈穿套及吊篮结索法
(a)双支单双圈穿套结索法  (b)吊篮式结索法

　　另一种就是用两个吊点,这种吊装方法就是绑扎在物件得两端,常采用双支穿套结索法与吊篮式结索法,见图4—9所示。
　　2.垂直斜形吊装绑扎法
　　垂直斜形吊装绑扎法多用于物件外形尺寸较长、对物件安装有特殊要求得场合。其绑扎点多为一点绑法(也可两点绑扎)。绑扎位置在物体端部,绑扎时应根据物件质量选择吊索与卸扣,并采用双圈或双圈以上穿套结索法,防止物件吊起后发生滑脱,见图4—10所示。

图4—10  垂直吊装绑扎

　　三、长方形物体得绑扎方法

　　长方形物体绑扎方法较多。应根据作业得类型、环境、设备得重心位置来确定。通常采用平行吊装两点绑扎法。如果物件重心居中可不用绑扎,采用兜挂法直接吊装,见图4—11所示。

图4—11  兜挂法

　　四、绑扎安全要求

　　1.用于绑扎得钢丝绳吊索不得用插接、打结或绳卡固定连接得方法缩短或加长。绑扎时锐角处应加防护衬垫,以防钢丝绳损坏。
　　2.采用穿套结索法,应选用足够长得吊索,以确保挡套处角度不超过120°,且在挡套处不得向下施加损坏吊索得压紧力。
　　3.吊索绕过吊重得曲率半径应不小于该绳径得2倍。
　　4.绑扎吊运大型或薄壁物件时,应采取加固措施。
　　5.注意风载荷对物体引起得受力变化。
