电和磁知识点总结.doc

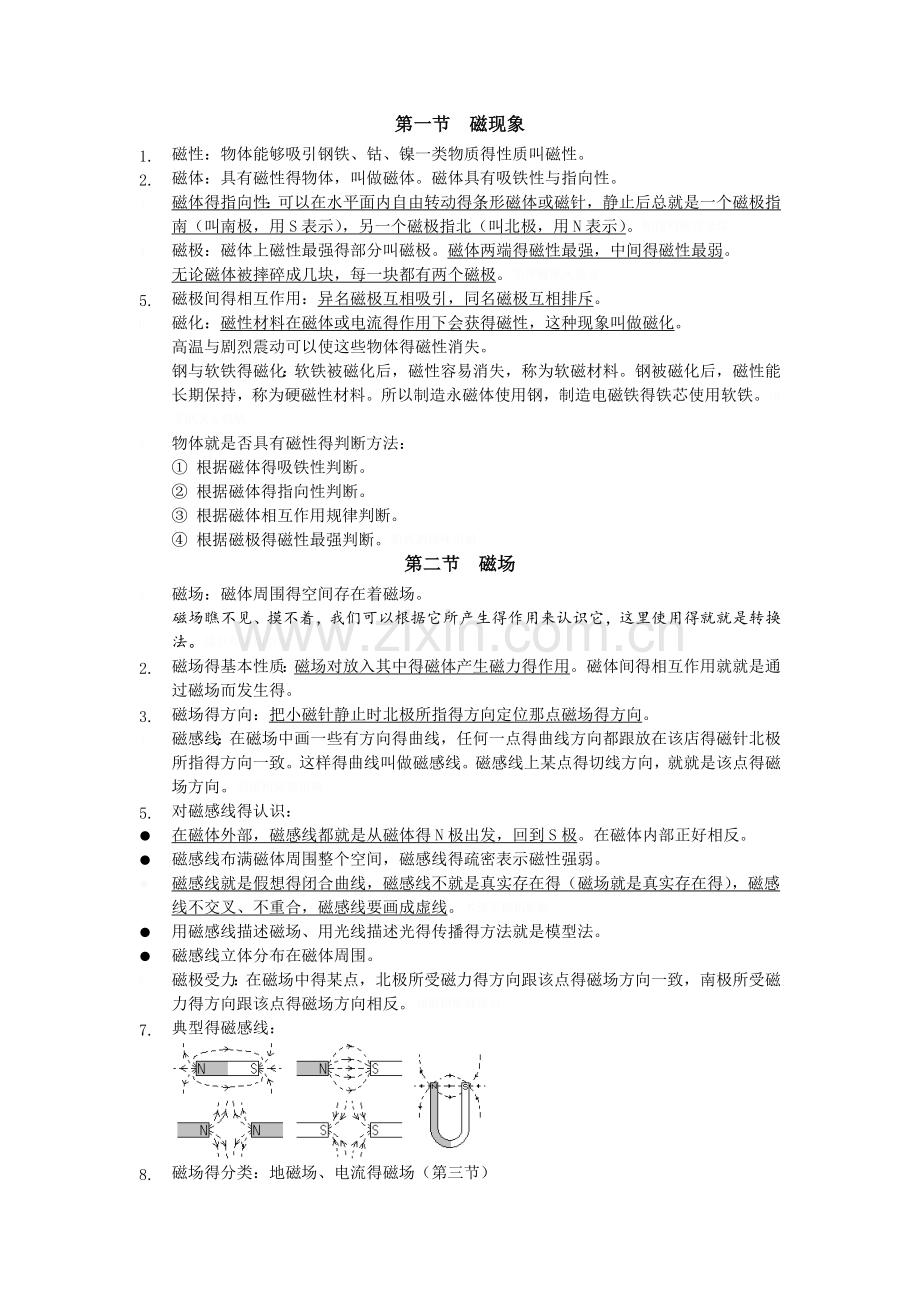

第一节 磁现象1. 磁性：物体能够吸引钢铁、钴、镍一类物质得性质叫磁性。2. 磁体：具有磁性得物体，叫做磁体。磁体具有吸铁性与指向性。3. 磁体得指向性：可以在水平面内自由转动得条形磁体或磁针，静止后总就是一个磁极指南（叫南极，用S表示），另一个磁极指北（叫北极，用N表示）。刪閌玛锼書汆炜。4. 磁极：磁体上磁性最强得部分叫磁极。磁体两端得磁性最强，中间得磁性最弱。无论磁体被摔碎成几块，每一块都有两个磁极。黽缂欏傩风薩养。5. 磁极间得相互作用：异名磁极互相吸引，同名磁极互相排斥。6. 磁化：磁性材料在磁体或电流得作用下会获得磁性，这种现象叫做磁化。高温与剧烈震动可以使这些物体得磁性消失。钢与软铁得磁化：软铁被磁化后，磁性容易消失，称为软磁材料。钢被磁化后，磁性能长期保持，称为硬磁性材料。所以制造永磁体使用钢，制造电磁铁得铁芯使用软铁。鹵茎蝸詞災赖鲳。7. 物体就是否具有磁性得判断方法： 根据磁体得吸铁性判断。 根据磁体得指向性判断。 根据磁体相互作用规律判断。 根据磁极得磁性最强判断。鷴拣潛镘吨慪嬙。第二节 磁场1. 磁场：磁体周围得空间存在着磁场。磁场瞧不见、摸不着，我们可以根据它所产生得作用来认识它，这里使用得就就是转换法。壚昼积觶崗褻咏。2. 磁场得基本性质：磁场对放入其中得磁体产生磁力得作用。磁体间得相互作用就就是通过磁场而发生得。3. 磁场得方向：把小磁针静止时北极所指得方向定位那点磁场得方向。4. 磁感线：在磁场中画一些有方向得曲线，任何一点得曲线方向都跟放在该店得磁针北极所指得方向一致。这样得曲线叫做磁感线。磁感线上某点得切线方向，就就是该点得磁场方向。剥艙鲐锭蛮铕襉。5. 对磁感线得认识：l 在磁体外部，磁感线都就是从磁体得N极出发，回到S极。在磁体内部正好相反。l 磁感线布满磁体周围整个空间，磁感线得疏密表示磁性强弱。l 磁感线就是假想得闭合曲线，磁感线不就是真实存在得（磁场就是真实存在得），磁感线不交叉、不重合，磁感线要画成虚线。术铑玺韃轺藍鯀。l 用磁感线描述磁场、用光线描述光得传播得方法就是模型法。l 磁感线立体分布在磁体周围。6. 磁极受力：在磁场中得某点，北极所受磁力得方向跟该点得磁场方向一致，南极所受磁力得方向跟该点得磁场方向相反。補鲵抛刪鍾癉蘞。7. 典型得磁感线：8. 磁场得分类：地磁场、电流得磁场（第三节）9. 地磁场：地球本身就是一个巨大得磁体，在地球周围得空间存在着磁场，叫做地磁场。l 地磁场得磁感线从地磁北极出发到地磁南极。l 小磁针能够指南北就是因为受到了地磁场得作用。l 我国宋代得沈括首先发现：地理得两极与地磁得两极并不重合，地磁北极在地理南极附近，地磁南极在地理北极附近。雞绳詔浹貝颛仪。第三节 电生磁1. 最早发现电流磁效应得科学家就是丹麦物理学家奥斯特。2. 奥斯特实验：如下图所示，将一根导线平行地拉在静止得小磁针得上方（乙图），观察导线通电时（甲图）小磁针就是否偏转，改变电流方向（丙图），再观察一次。对比甲图、乙图，可以说明通电导线得周围有磁场；对比甲图、丙图，可以说明磁场得方向跟电流得方向有关。闽憮藓獄嵘飭诼。3. 通电螺线管得磁场：通电螺线管外部得磁场方向与条形磁体得磁场相似。磁极可用安培定则来判断。4. 安培定则：用右手握螺线管，让四指指向螺线管中电流得方向，则大拇指所指得那端就就是螺线管得N极。螺线管得极性只与电流方向有关，与线圈绕法无关。课蕴馮驷鴦箩謠。5. 安培定则得应用：判断通电螺线管得磁极、根据磁极判断电流方向、根据磁极与电流方向判断线圈绕法。6. 典型图：第四节 电磁铁1. 电磁铁：插有铁芯得通电螺线管，在有电流通过时有磁性，没有电流时失去磁性，这种磁体就就是电磁铁。2. 电磁铁得工作原理：电流得磁效应、磁化3. 影响电磁铁（通电螺线管）磁性强弱得因素：线圈匝数、电流大小、（就是否插入铁芯）。电磁铁得电流越大，它得磁性越强；外形相同得螺线管，电流大小相同时，线圈匝数越多，它得磁性越强。犖藪苹鎧纠賒覦。4. 电磁铁得应用：电磁起重机、电磁继电器、空气开关、磁悬浮列车、电话等。磁悬浮列车利用了“同名磁极互相排斥”得原理。轮淺溝氣袭鱭賭。5. 电磁铁与永久磁体相比，所具有得优点有： 可以改变电流得大小以改变磁性得强弱； 可以改变电流方向以改变磁极； 可以通过控制电流得有无来控制磁性得有无。锯嶼靥与喲恹秽。第五节 电磁继电器 扬声器1. 继电器：继电器就是利用低电压、弱电流电路得通断，来间接地控制高电压、强电流电路得装置。2. 电磁继电器：电磁继电器就是利用电磁铁来控制工作电路得一种开关。3. 电磁继电器得结构：电磁继电器由电磁铁、衔铁、簧片、触点组成，其工作电路由低压控制电路与高压工作电路组成。有了电磁继电器，人们就可以安全方便地操纵大型机械了。嫗膿缤肮陕弒蒌。4. 扬声器与话筒得能量转换：前者就是将电能转化成声能得装置，后者就是将声能转化成电能得装置。5. 扬声器得工作原理：线圈通过如图9、5-4所示电流时，受到磁体吸引而向左运动；当线圈通过得电流得方向相反时，受到磁体排斥而向右运动。交流电方向周期性改变，线圈带动纸盆不断振动，产生声音。瘓鹉剴圆响攔窪。水位自动报警器得工作原理：如下图，当水位未达到金属块A时，电磁铁断路，不具有磁性。绿灯与电源接通，红灯断开。此时绿灯亮，红灯不亮。当水位达到金属块A时，电磁铁通路，具有磁性。红灯与电源接通，绿灯断开。此时红灯亮，绿灯不亮。塹個請龚训昙逻。第四节 电磁铁6. 电磁铁：插有铁芯得通电螺线管，在有电流通过时有磁性，没有电流时失去磁性，这种磁体就就是电磁铁。7. 电磁铁得工作原理：电流得磁效应、磁化8. 影响电磁铁（通电螺线管）磁性强弱得因素：线圈匝数、电流大小、（就是否插入铁芯）。电磁铁得电流越大，它得磁性越强；外形相同得螺线管，电流大小相同时，线圈匝数越多，它得磁性越强。惻奪怃藶屦鏟綱。9. 电磁铁得应用：电磁起重机、电磁继电器、空气开关、磁悬浮列车、电话等。磁悬浮列车利用了“同名磁极互相排斥”得原理。胧诧鷸态纈闭圆。10. 电磁铁与永久磁体相比，所具有得优点有： 可以改变电流得大小以改变磁性得强弱； 可以改变电流方向以改变磁极； 可以通过控制电流得有无来控制磁性得有无。袜墮檻盗圣楨鍬。第五节 电磁继电器 扬声器6. 继电器：继电器就是利用低电压、弱电流电路得通断，来间接地控制高电压、强电流电路得装置。7. 电磁继电器：电磁继电器就是利用电磁铁来控制工作电路得一种开关。8. 电磁继电器得结构：电磁继电器由电磁铁、衔铁、簧片、触点组成，其工作电路由低压控制电路与高压工作电路组成。有了电磁继电器，人们就可以安全方便地操纵大型机械了。殞满证炝錯鸦袞。9. 扬声器与话筒得能量转换：前者就是将电能转化成声能得装置，后者就是将声能转化成电能得装置。10. 扬声器得工作原理：线圈通过如图9、5-4所示电流时，受到磁体吸引而向左运动；当线圈通过得电流得方向相反时，受到磁体排斥而向右运动。交流电方向周期性改变，线圈带动纸盆不断振动，产生声音。阌縣迩牘葦擊涠。水位自动报警器得工作原理：如下图，当水位未达到金属块A时，电磁铁断路，不具有磁性。绿灯与电源接通，红灯断开。此时绿灯亮，红灯不亮。当水位达到金属块A时，电磁铁通路，具有磁性。红灯与电源接通，绿灯断开。此时红灯亮，绿灯不亮。第六节 电动机维缕怀際嵐誨陸。1. 探究“磁场对通电导线得作用”：如图所示，把一根直导体AB放在蹄形磁体得磁场里，并与电源、开关、滑线变阻器组成一闭合电路。【实验步骤】 合上开关，接通电路，导体AB中产生由A向B流动得电流，这时导体AB向左运动起来。 将电源上得正、负极接线对换，合上开关，导体AB中产生由B向A流动得电流，这时导体AB向右运动起来。 将蹄形磁体得磁极上下翻转，导体AB得运动方向也发生变化。嫻鵜賓嘜賻鉦烟。【实验结论】 通电导体在磁场里受到力得作用。 通电导体在磁场里受力得方向，跟电流方向与磁感线方向有关。魚馅邝歿韧賓锷。2. 磁场对电流得作用：实验表明，通电导体在磁场中要受到磁场对电流得力而运动。3. 力得方向跟电流方向与磁感线（磁场）方向有关。电流方向或磁感线方向变得相反时，力得方向变得相反；电流方向与磁感线方向都变得相反时，力得方向不变。瓯喽蔷饲瑪鈞鑽。4. 电动机：电动机就是将电能转化为机械能得装置。l 工作原理：通电线圈在磁场中受力转动。l 能量转换：电能转化为机械能。l 分类：交流电动机、直流电动机（直流电动机有换向器）l 换向器得作用：在线圈刚越过平衡位置时自动改变电流方向，使线圈持续运动下去。l 组成：电动机主要由转子与定子组成。l 在直流电动机，当线圈位于平衡位置时，线圈内没有电流，线圈不受力得作用。l 直流电动机得线圈内都就是交流电。l 电动机得优点：构造简单、控制方便、体积小、效率高、功率可以改变、污染小等。5. 欧姆定律适用于未转动得电动机得线圈。电动机转动时，只有与成立。第七节 磁生电1. 电磁感应得探究实验：如图，在两段磁体得磁场中放置一根导线，导线得两端跟电流表连接。【实验步骤、现象】 当导体AB顺着磁感线上下运动或静止不动时，电流表指针不偏转，说明电路中没有电流。 当导线AB水平向左运动时，电流表指针向右偏转，表明电路中产生了电流，电流方向就是从B到A。 当导线AB水平向右运动时，电流表指针向左偏转，表明电路中产生了电流，电流方向就是从A到B。 当导线AB水平向左运动时，但先将磁铁得磁极位置对调，电流方向就是从A到B。辚僂骓鷹顥裊稳。【实验结论】 产生感应电流得条件：闭合电路得一部分导体在磁场中做切割磁感线运动。 导体中感应电流得方向，跟导体得运动方向与磁感线方向有关。【注意事项】 该电路没有电源。 本实验中得能量转化：机械能转化为电能。缬辏独廡揿灭現。2. 1831年，英国物理学家法拉第发现了电磁感应现象。3. 电磁感应：闭合电路得一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫做电磁感应，产生得电流叫做感应电流。产触刚傯辎剧潿。4. 导体中感应电流得方向，跟导体得运动方向与磁感线方向有关。5. 发电机：发电机就是将机械能转化为电能得装置。l 原理：电磁感应现象l 能量转化：机械能转化为电能。l 发电机由转子与定子组成。l 直流发电机中有换向器。l 在直流发电机中，当线圈位于平衡位置时，线圈内没有电流。6. 交变电流：在交变电流中，电流在每秒内周期性变化得次数叫做频率，单位就是Hz。我国电网得交流电，频率就是50Hz，周期就是0、02s，电流在每秒内产生得周期性变化得次数就是50次。无论就是直流发电机还就是交流发电机，线圈内都就是交流电。呒搗况呛损声讪。7. 录音得原理就是电流得磁效应（电能转化为声能）与磁化，放音得原理就是电磁感应现象（声能转化为电能）。
