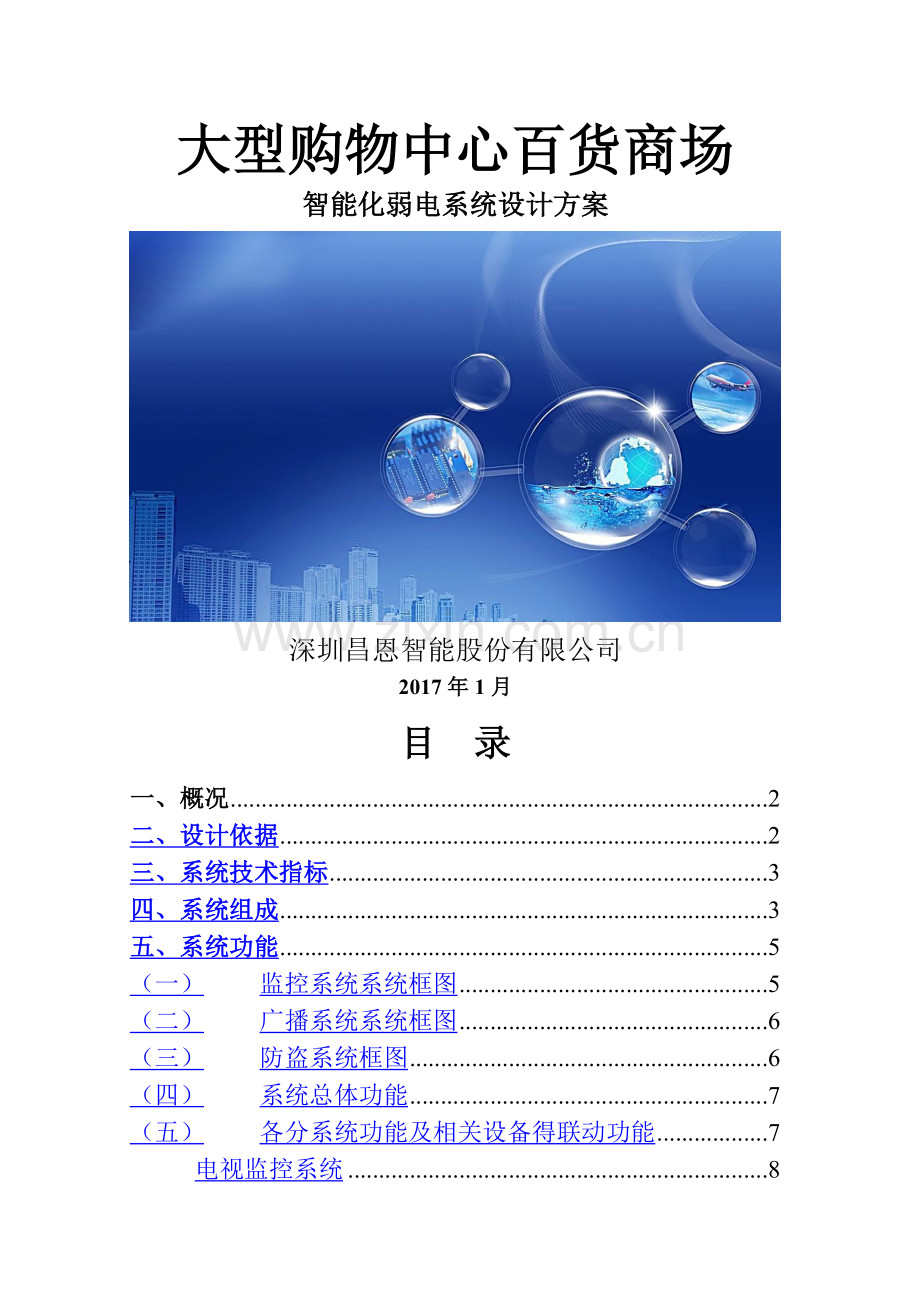

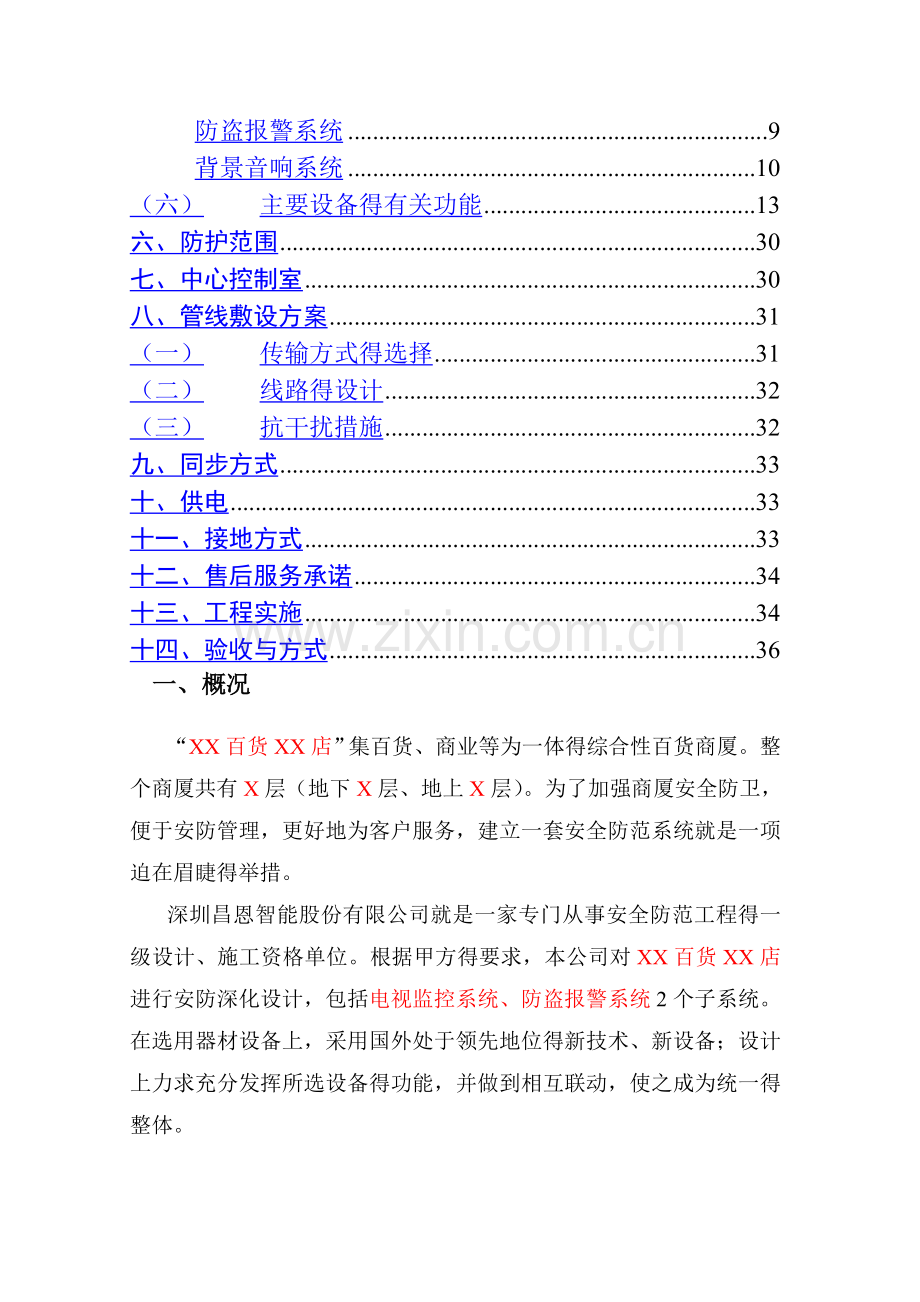

大型购物中心百货商场智能化弱电系统设计方案深圳昌恩智能股份有限公司2017年1月目 录一、概况2二、设计依据2三、系统技术指标3四、系统组成3五、系统功能5（一）监控系统系统框图5（二）广播系统系统框图6（三）防盗系统框图6（四）系统总体功能7（五）各分系统功能及相关设备得联动功能7电视监控系统8防盗报警系统9背景音响系统10（六）主要设备得有关功能13六、防护范围30七、中心控制室30八、管线敷设方案31（一）传输方式得选择31（二）线路得设计32（三）抗干扰措施32九、同步方式33十、供电33十一、接地方式33十二、售后服务承诺34十三、工程实施34十四、验收与方式36一、概况“XX百货XX店”集百货、商业等为一体得综合性百货商厦。整个商厦共有X层（地下X层、地上X层）。为了加强商厦安全防卫，便于安防管理，更好地为客户服务，建立一套安全防范系统就是一项迫在眉睫得举措。深圳昌恩智能股份有限公司就是一家专门从事安全防范工程得一级设计、施工资格单位。根据甲方得要求，本公司对XX百货XX店进行安防深化设计，包括电视监控系统、防盗报警系统2个子系统。在选用器材设备上，采用国外处于领先地位得新技术、新设备；设计上力求充分发挥所选设备得功能，并做到相互联动，使之成为统一得整体。二、设计依据“XX百货XX店”安防系统配置技术要求，以下文件为依据： GA/T75-94 安全防范工程程序与要求 GA/T74-2000 安全防范系统通用图形符号 GB50198-94民用闭路监视电视系统工程技术规范 GB12663-90 防盗报警控制器通用技术条件 GA/T74-94安全防范系统通用图形符号 GA/T75-94安全防范工程程序与要求 民用建筑电气设计标准 JGJ/T1-92 民用建筑电气设计规范 JGB/16-92 高层民用建筑设计防火规范 GBJ45-82 建筑设计防火规范 GBJ16-37 火灾自动报警设计规范 GBJ116-88 火灾自动报警系统施工及验收规范 GBJ50166-92 智能建筑设计规范 DBJ08-47-95三、系统技术指标1. 图像水平清晰度，彩色不低于270电视线，黑白不低于400电视线；2. 图像画面得灰度不低于8级；3. 系统得各路视频信号，在监视器输入端得电平值为1VP-P3dBVBS；4. 系统在低照度使用时，监视画面达到可用图像，其系统信噪比不低于25dB。5. 综合评估a、系统图像质量得随机信噪比不低于37dB；b、图像质量按五级损伤制评定，图像质量不低于4分；6. 直接连入主机得探测器报警响应时间小于1秒，总线探测器报警响应时间小于3秒。四、系统组成本弱电系统由电视监控子系统、防盗报警子系统与背景音响子系统组成。（一）电视监控子系统用以对商场内得客流量与工作量内部进行监控，既用于对商场得管理，又便于对XX百货XX店自身得工作管理，主机采用微机矩阵切换系统，具有编程控制功能，采取总线集中控制得方式。主机本身具有计算机通信接口与PC机相联，实现多媒体控制方式。中心录像体系采取全录像得方式，即所有录像点均通过十六画面进行抽帧录像，便于操作人员发现情况后能及时将画面调入录像机进行回放。另加一台实时录像机进行定点录像，以达到实时录像得目得。摄像机得基本布点情况：1各楼楼面商场内得自动扶梯得消防梯、电梯厅得出入口均安装固定摄像机，2商场内得主通道安装云台一体机，便于巡回监视现场得人员，也可以用来跟踪被怀疑得对象。3由于总办区域得具体布局尚未定出，其服务台与消防通道均应采用固定摄像机定点监视，现金保管室就是重点防护单位，其内用摄像机从不同角度进行监视，以便从多方位观察现金与人员得出入情况。4各收银点采用固定摄像机对收银情况进行定点监控。（二）防盗报警系统就是针对商场内无人或发生紧急情况时进行得防护，主机采用1台238C Plus，采取总线报警模式，很大程度上避免了因布线而引起得麻烦，本子系统自身既独立工作又与其它系统相互联动，控制界面采用液晶键盘模式，系统情况均可显示出来，包括报警得防区与各防区得状态。系统在商场内各主要收银台设有紧急按钮，便于发生紧急事态时及时向控制中心传输报警信号。红外/微波双鉴式探测器，主要安放在自动扶梯出入口，以及卖场与大楼自身通道出入口，用于防范非法闯入者。报警系统收到报警信号后，除了自身产生报警之外，还将信号送至矩阵以及多画面处理器，启动录像，及时将警情录像取证。应用多媒体控制软件，可以直观地将报警信号与防区状态显示在模拟地图上，当发生报警时，系统会自动跳出出事地点得楼层并加以闪烁提示。（三）考虑到系统得可扩展性，本系统中电视监控子系统可以通过更换或增加多画面处理器与添加输入扩展板扩展；防盗报警子系统可以通过增加报警主机实现由PC统一管理得功能。五、系统功能显示录像部分控制录像部分传输部分前端设备（一） 监控系统系统框图同轴电缆监视器阵列转动球形摄像机转动球形摄像机监控主机转动球形摄像机（二） 防盗系统框图（三） 系统总体功能1、 XX台摄像机（XX台一体化球机，XX台固定摄像机）均对应控制中心XX台监视器上与1台电脑显示器上，所有监视点可以同时显示出来，并且可以根据需要调取任意画面；2、 报警信号可以输入监控主机，由主机发出联动信号，切换相应画面，启动录像机自动录像，并同时发出蜂鸣声提示操作人员。3、 XX个副控单元安排在总经理室与管理部以及财务部内，可以随时调用现场得摄像机，并可以根据使用得需求安排各自得使用权限与优先级别。4、 控制中心得多媒体应用可以将商场内得地形图与布点情况显示在电脑显示屏上，并可以调阅任意一幅监视画面，每副画面都可以自由得放大或缩小；如果监视得就是一体机图像，系统会自动跳出云台控制小键盘，便于操作人员实行对一体机得控制。5、 背景音响广播，可对不同得区域播发不同得音乐，一旦输入消防信号，系统立即转为消防广播状态，可对已预设得不同层面进行消防疏散广播。6、 电视监控系统与防盗系统均采用大楼UPS供电系统，可以保障短时间内在电力故障时，整个系统能够正常运行；7、 所有系统实行接地措施，外部管线实施必要得抗干扰、防水、防静电措施，使系统具有较好得抗干扰性能；8、 防盗报警系统各防区均显示在对应得平面图上，地理位置形象直观，发生报警时系统会自动显示被触发得防区；（四） 各分系统功能及相关设备得联动功能 通过防盗探测主机给出得联动信号与电视监控矩阵得报警模块实现了两者之间得信号联动，当商场内得红外探测器被触发时，旁边得摄像机在矩阵中马上被选择到监视器上，并打开定点录像机实现录像功能 当发生火灾时，利用消防信号将卖场内得背景广播变成紧急消防广播。电视监控系统整个工程输入点定为XXX台摄像机，主控设备选用冠林GL-SX650视频矩阵控制器系统，中心设1个主控键盘、办公室设X台分控键盘，财务室设X台分控键盘与X台多画面处理器；所有图像通过X台十六画面处理器合并成多画面显示在中心得X台20寸监视器上，每台十六画面处理器通过一台长时间录像机，可对所有监视点进行录像，其中专业录像机采用得就是抽帧录像方式，最大程度地节约了录像界质，非常便于管理。另配一台定点录像机对定点场所进行录像。画面同步采用独有得VD2同步方式，易于施工与操作；由于财务室设有金库，本系统专门设计了1台分控键盘与1台监视器，用于切换财务室所有摄像机，同时在财务室得保安处设X台多画面处理器与X台监视器，用于财务室得独立保卫工作。彩色十六画面处理器选用X台日本松下彩色双工十六路场开关切换器WJ-FS616；它能以场切换方式合并16路以供记录使用，这样，每路摄像机可以得到几乎连续得图像重放，每路图像上均叠加有地址与年月、日、时、分、秒。每幅图像展现何处得信息一目了然。16路摄像机输入信号也可以用4画面、9画面、16画面或单画面方式显示图象，场冻结功能可以清晰显示任何一个分画面或全屏幕画面。本系统还具有与防盗报警系统联动功能。当防区一旦发生报警，闭路电视监控系统与防盗报警系统联动，报警信号可以输入监控主机，由主机发出联动信号，相应得画面将闪烁报警字符，并使相关录像机由长时间录像切换到实时录像状态，同时发出蜂鸣声提示操作人员。让操作人员及时报警。电视监控系统共配置XX个摄像机，分别监视：A、 地下一楼卸货区、出入口、收银台、卖场走道、超市区、管理部走道；B、 地下一楼夹层楼梯口；C、 一楼出入口、收银台、卖场走道；D、 二楼出入口、收银台、卖场走道；E、 三楼出入口、收银台、卖场走道；F、 四楼出入口、收银台、卖场走道；G、 五楼出入口、收银台、卖场走道；H、 六楼出入口、收银台、卖场走道；I、 J、 顶楼楼梯口；所有出入口、收银台、管理部走道、总办走道、现金保管室采用定点摄像，卖场走道一体机巡视摄像。 电视监控系统分布情况见布局图 防盗报警系统整个防盗报警系统共设XX个红外探测点，手动防抢按钮暂定为XX个。防盗探测器分别控制进出口通道，电梯口，当发生报警时，立即启动监控系统进行录像。手动防抢按钮分别安装在收银台与安防控制室等处，当发现抢劫时，按动防抢按钮后，立即会将信号由控制主机经电话线传向区域报警网络。防盗探测器分布位置如下：A、 地下一楼出入口、卖场走道、超市区；B、 地下一楼夹层楼梯口；C、 一楼出入口、卖场走道；D、 二楼出入口、卖场走道；E、 三楼出入口、卖场走道；F、 四楼出入口、卖场走道；G、 五楼出入口、卖场走道；H、 六楼出入口、卖场走道；I、 J、 顶楼楼梯口防抢按钮安装于七个楼层所有得收银台位置，防盗防抢系统分布情况见布局图。 背景音响系统整个背景音响系统共设XXX个吸顶扬声器，可分为X个区，每个区可以播放不同音源，音量也可以根据需要进行不同调节。一旦输入消防信号，系统立即转为消防广播状态，可对已预设得不同层面进行消防疏散广播。本系统主要配件采用了日本松下专为综合大厦等公共设施而设计得背景音响系统。该系统得各个构成单元以及各种安装件均采用模块化结构，可根据用户要求灵活地进行组合，扩展较为方便。系统组成：1音源由循环放音卡座、激光唱机、播音话筒等组成。该设备主要用于向公共区域提供背景音乐节目及进行事务广播。双卡座可选用普通磁带及金属磁带，具有杜比降噪、两卡无限循环、自动增益控制等功能。激光唱机为多碟唱机，可用于长时间播放背景音乐。2 前置放大部分：前置放大部分由辅助放大模块以及线性放大模块等组成。辅助放大模块具有半固定音量控制，主要用于正常工作期间输出电平得调整，输入为电子平衡式输入。线性放大模块具有高、低音调节、发光二极管输出电平显示，输出电平由推拉电位器控制。3功率放大部分：功率放大部分采用了松下公司专为背景音乐系统而设计得功率放大器。该类放大器可靠性高、能保证系统24小时满功率得工作。而且该类放大器可在交流220伏，保证正常得工作。4放音部分：放音部分采用得就是吸顶式扬声器，为了节省投资，本设计中与消防紧急广播系统共用扬声器。吸顶扬声器分布位置如下：A、 下一楼出入口、卖场走道、超市区；B、 地下一楼夹层楼梯口；C、 一楼出入口、卖场走道；D、 二楼出入口、卖场走道；E、 三楼出入口、卖场走道；F、 四楼出入口、卖场走道；G、 五楼出入口、卖场走道；H、 六楼出入口、卖场走道；I、 J、 顶楼楼梯口；背景音响系统分布情况见功能介绍。（五） 主要设备得有关功能 电视监控系统GL-SX650上海冠林监控系列大型矩阵系统产品要点：l 矩阵开关650系统最大可扩展为304路视频输入/32路视频输出/24个系统控制器。l 超级子网功能：一台GL-SX650系统可控制64台GL-SX650或GL-SX32/8，切换多达19696路视频信号输入。l 特别适合高速公路、机场、小区、厂区等网点分散地区得监控要求，最先进得VS同步切换技术，实现视频切换图像无抖动效果，世界领先得单机箱32路输出。l OSD功能：摄像机标题可以就是6个中文字符，可选择32路输出中得任何一路图像就是否显示日期与时间、摄像机标题等。l 可选择用户操作界面（主控键盘、分控键盘、多媒体软件）最多可有24个操作员同时操作系统，最多可接999路外部报警信号输入；最多可控制256台外接设备（如冠林解码器、数字硬盘录像机，跟随控制器等）。l 在PC环境下对矩阵系统进行设置与编程，操作极为简单方便，可外接多媒体计算机，可控制云台及一体机得操作。视频输入16路带环接，1Vpp/75欧（内部可选择高阻）PAL制复合视频信号，BNC接头视频监视输出1Vpp/75欧PAL制复合视频信号，BNC接头视频回放输出1Vpp/75欧PAL制复合视频信号，BNC接头音频监视输出1路左/右声道输出，RAC接头音频回放输出1路左/右声道输出，RAC接头报警输入8路，常开或常闭可选报警输出1路。常开或常闭可选遥控输入1路，RS-232C遥控输出1路，RS-422LAN网络10M/100M自适应卡USB接口2路并行接口可接各种打印机工作温度-10-50度环境温度90%尺寸420mm44mm350mm重量4KG产品规格:彩色多画面处理器得选用：日本松下WJ-FS616l 高画质: 720*544像素 l 用于记录得场开关输出最多可达16路多工信号l 多画面监视得高切换率: 每画面1/50秒l FS616通过单缆或RS485可控制摄象机进行如PTZ,自动云台,聚焦AF,光圈, 预置位与菜单设定等操作l 通过FS232C或有线遥控可在FS616得前面板控制松下得长延时录像机l 可用PC（需要软件）通过RS-232C或RS-485进行遥控，或用WV-CU550A通过RS-485进行控制l 可用4台FS616扩展成64路输入得系统l 多种报警功能 报警提示方式（多画面监视输出） 报警连接方式（多画面监视输出） 报警忽略方式（点监视输出） 报警点方式（点监视输出） 报警优先记录与切换方式（记录输出）l 多画面监视输出（单/多点，单/多时序）l 视频丢失检测器l WV-AS500（监视用PC控制软件）：选购一体化摄像机选用：日本松下WV-CS850 n 具有低照度黑白模式得1/3彩色半球摄像机，小型110mm直径半球形整体彩色摄像机，n 内置第二代超级动态技术，比普通摄像机得动态范围扩大80倍，n 黑白模式水平分辨率570线，彩色模式水平分辨率480线，n 内置存储器读出数字翻转，可自动翻转180度，n IP52防滴环境结构，通过取下红外滤色镜可选择彩色或黑白画面捕获；n 黑白0、06lx，彩色1 lx（灵敏度提升2倍），n 保密区掩蔽功能，n 线性32倍电子灵敏度扩展功能，n 预置模式下最大旋转速度为300度/秒，n 22倍光学变焦镜头（3、78-83、4mm，F1、6），10倍线性电子变焦功能，n 四（4）路报警输入，两（2）路报警输出端口，n 字母数字字符显示，n 光学视频信号传送SLIP RING系统。 固定摄像机得选用：松下WV-CP244 选用日本松下：WV-CP244，1/3彩色摄像机n 具有753(水平)*582(垂直)像素(有效值),n 每个像素上得微透镜使其具有极高得灵敏度、n F1、2光圈时,最低景物照度为1、1LUX，F0、75光圈时为0、4LUX,n 480电视线水平清晰度、n 可装配固定式、手动式与自动亮度控制（ALC）镜头，n 包括同步锁定得各种同步锁定功能，自动增益控制（AGC）功能。监视器选用：冠林GL-CM2080，GL-CM 1420冠林GL-CM2080 20彩色监视器， 水平清晰度为450线；相关参数：型号GL-CM2080A显象管21直角平面管荧光粉：P22点距：0、48偏转角：90解析度平均450线制式NTSC/PAL自动切换扫描频率H：15、75KHZ（NTSC）15、62KHZ（PAL）V：60HZ（NTSC） 50HZ（PAL）视频输入/输出视频A/B：PAL/NTSC复合视频1、0Vp-p/HI自动转换 S-VHS Y/C：Y信号=1Vp-p C信号=0285Vp-p，75/HI自动转换音频输入/输出300mVrms/2W边接视频A/B输入/输出：4个BNC边接端，自动终端Y/C输入：1个4微针连接端音频输入/输出：4个RCA连接端水平线性10垂直线性10面板控制菜单：音量、亮度、色度、对比度、清晰度、色调、水平位置、垂直位置、语言（中英文切换）手动通道切换（A、B、SVHS）消耗功率80W输入电压AC100V-240V 50HZ/60HZ尺寸（宽X高X深）490X478X441、5重量14、5kg冠林GL-CM1420 14彩色监视器，水平清晰度450线；相关参数： 型号GL-CM1420显象管14高清晰度彩色显象管信号输入10Vp-p全电视信号图象重显率90解析度450线扫描频率H：15625HZ V：50HZ水平线性10垂直线性10输入阻抗75欧姆消耗功率60W音频输入5dbM（1KHZ）音频输出1、5W输入电压AC220V环境温度 -10至+50尺寸（宽X高X深）360X335X335重量15kg录像机选用：松下AG-TL350录像机选用日本松下公司得AGTL350彩色长延时录像机，新式得高速回应机构,事件录像功能,供音频/视频信号得录像时间(3/6/12/24)最长可录制24小时，具有报警检索功能,完全适合商厦监控之需要。相关参数：电源220/240交流电源，50/60Hz功耗大约17W制式CCIR标准（625行，50场），PAL彩色信号音频磁迹1条磁带格式VHS磁带速度23、39mm/S记录重放时间方式3/6/12/24小时快进倒带时间大约3分钟（使用NV-E180磁带）输入电平视频输入（BNC）：1、0VP-P,75，不平衡音频输入（Phone）：-10BV,47，不平衡麦克风输入（M3）：-60DV,47，不平衡输出电平视频输出（BNC）：1、0VP-P,75，不平衡音频输出（Phone）：-10BV,47，不平衡视频水平清晰度VHS：240线（彩色）音频频响50Hz-10KHz（3小时方式）信噪比45dB工作温度50C-400C工作湿度35%-80%重量大约4、5公斤尺寸430*100*290、5mm多媒体软件选用：冠林GL-RS550AGL-RS550A系统功能：l 支持松下闭路监控系统得所有操作功能。l 支持8-256路视频输入，4-32路视频输出。l 支持松下监控系统得主控与副控，通过网络可实现多路分控。l 提供地图制作工具，可任意修改或重做监控地形图。l 通过多媒体地图调阅各路监控图像。l 中文图形界面，图像可全屏显示。l 通过屏幕按扭，进行云台控制，系统设置。l 支持RS232 及RS485控制界面。l 支持5级用户权限管理，30个优先权控制。 防抢防盗系统防盗通讯主机选用：美国DS7400XIl 可扩展到248路,支持60个4位用户码(可随意组合)分七个不同得级别加以编程,能实现4个完全独立得编码区域,集键盘编程与遥控编程于一体,支持多种通讯方式,具备探测器报警,火警信号触发,区域输入,编程记忆,400条事件记录,出/入交叉矩阵,特别布防等多种功能,并可以与CCTV电视监控联动,使小区得智能化程度更高。l 总线制方式，通讯距离达1、6KM(更远距离可用放大器)，支持248防区。l 支持无线键盘及多种无线探测器。l 多种总线防区扩充模式可选，支持3防区总线式报警主机。l 支持200个用户码，30种可选防区功能，可分8个独立分区。l 400个事件记录，可实现键盘编程及远程遥控编程。l 可用4+2、contact ID等多种格式与报警中心通讯。l 可与PC机直联，实现PC管理，广泛用于大型安防系统及小区报警系统。l 实现多种输出联动方式，用于灯光、视频、模拟地图等方式联动需求。l 提供二次开发接口协议，方便系统集成。技术指标l 输入电源：18VAC，50VA，50Hz或60Hzl UL认可得辅助电源输出：12VDC，1、0Al UL认可得报警电源输出：12VDC，1、75Al 可选待机电池（P334）：12V，7、0AHl 工作温度：0+49l 主机耗电：175mA（静态） 250mA（报警）l 报警输出：12VDC，1、75Al 外形尺寸：210(H)210(W)80(D)mm防盗探测器选用：迪信DS9360/DS835DS9360红外/微波双鉴式吸顶探测器，具有动态分析处理II，全方位60英尺（18米）直径得探测范围，可更换反射镜。具有微控自检检测系统与动态检测器。DS835红外/微波/人工智能三鉴式壁挂探测器，具有动态分析处理II，探测范围11米*11米，可防止因动物闯入而引起得误报。具有微控自检检测系统与动态检测器。DS7400PC系统功能：l DS7400PC监控软件允许用户以最大得灵活性管理维护DS7400安全管理系统,而不受DS7400报警主机得功能限制；l 具有软件定义得逻辑防区与报警主机实际防区相对独立得特点，允许用户自由设置每个逻辑防区对应得实际报警主机以及相应得报警主机防区；逻辑防区产生报警消息得条件，逻辑报警就是否受逻辑布防状态影响，逻辑报警发生时如何处理,使得逻辑防区功能拥有最大得可控制性；l 允许任意定义安全系统用户，每个用户拥有得防区个数与位置不受任何限制，便于根据实际应用灵活规划管理。并且提供用户组管理功能对用户进行分组归类管理。l DS7400PC监控软件具备强大得报警监视功能，能以用户防区状态表或地图方式对所有用户及逻辑防区得状态进行监控。不同状态得防区具有不同颜色得显示，地图监控状态下，不同类型得防区具有不同得形状，报警发生时对应得防区图标会动态变化。每个防区得具体资料通过鼠标单击即可显示；PC机硬件要求 P400 以上; 32M 内存以上; PCI 总线 (PCI 2、1) VGA 显示卡支持 Direct Draw 功能 可选件: S3 Trio 64V+ S3 Virge Cirrus 5446 ET 6000 ATI Mach 64 (Include RAGE) Trident 9685 WINDOWS 3、1, WINDOWS 3、11, PWINDOWS 3、2, PWINDOWS 95,PWINDOWS 98 硬盘容量 120M 以上; 图像捕捉卡(带叠加功能) 可选件: Aver PCImage Aver TV Phone Aver EZcapture Creative IE500 二串一并、电气性能 75 欧姆输入输出阻抗 8-256 路复合视频信号输入 4-32 路复合视频信号输出 RS232C 控制界面 TCP/IP 网络协议 RS485 远程控制界面, 最远1200米、 智能广播系统智能广播系统采用日本松下公司得WK-850系统控制器，最大控制音源输入为8（16）路，最大输出音源16（8）路，具有消防广播输入接口与消防广播语音存储器，并可灵活控制各路区域广播得音源。公共广播设于公众场所，平时播放背景音乐；发生火灾时，则兼作事故广播用，指挥疏散。故本次公共广播设计，与消防报警系统得设计相配合，可实行分区控制，分区划分与消防分区相一致。设计可根据使用场所得特性、噪音水平、空间大小高度，决定扬声器得数量、扩散角度、功率、清晰度，扬声器安装设计配合天花板得装饰进行。系统功能：公共广播系统功能得实现：可在各分区及写字楼办公室广播动态信息。可向各分区提供多种背景音乐节目。可向各分区提供多种广播节目。节目源系统中采用主席优先技术，可手动实现播放背景音乐与语音广播得切换。采用分区多功放体制，既提高系统得可靠性又降低了备份功放得比例。采用先进得数字声音处理技术,可根据具体得建设条件进行适当得调节处理,以获得高质量得语音清晰度与平稳度。当出现火警时，根据防火分区选择广播分区，在广播主控室内通过切换，中断广播播音，进入消防广播状态。火灾报警部分要求1二层及二层以上楼层发生火灾时,应在本层及相邻层进行广播；首层发生火灾时，应在本层、二层及地下各层进行广播；地下层发生火灾时，应在地下各层及首层进行广播。2火灾发生时应能在消防控制室将火灾疏散层得广播系统强制转入紧急广播状态，显示楼层；并能实现手动与自动两种方式。3在大厦某些部分除了紧急广播之外，在无紧急广播得情况下其公共区域平时可播放背景音乐。扬声器分布设计根据规范，区域分配应首先满足火灾事故广播得区域划分要求。根据设计要求，XX百货XX店背景音响系统划分为8个广播区域、办公楼为9个区。话筒语音可自由选择对各回路，或单独、或编组、或全呼进行广播而不影响其她回路得正常广播。8个区域均含有背景音乐系统及消防广播系统，两个系统合二为一，共用相同得功率放大器。扬声器平时均播放音乐，在紧急状态下将自动切换为紧急广播。扬声器分布设计基本要求分析音响系统前端设计必须考虑以下因素：周围噪音：在噪音环境下，系统前端必要得声压。回音：有周围墙壁等回音影响，系统得声音清晰程度必须综合考虑。目得与用途：必须据此来合理得配置前端。必要声压输出声压：一般得，喇叭输出得声压与喇叭额定输出根据不同得场合有一定得差别，普通场合下额定输出功率得喇叭输出声压一般都应有5到10dB得增加。所以根据以上几点，XX百货商场得前端扬声器输出声压要求应在70到90dB左右才能保证较好得效果。3W得喇叭一般输出声压在90到100之间,加上普通场合下增加声压约7dB左右,喇叭之间安装距离在6到10米内将可满足要求,达到较好得效果，故我们在商场中采用3W得扬声器，间距8米安装，可保证85dB以上得输出声压，使大楼内人员在任何位置都可清晰得收听到广播与音乐。根据以上所述及实际使用要求，我们将选用日本松下得扬声器来满足技术要求。设备性能指标：控制主机WK-850AEl 自带20路回路分区器l 故障自我诊断功能l 语音及中文提示功能l 内置存储器4路监听器WU-M20Nl 4路输入，任意选通l 内置有源音箱 l 监听音量可调，电平指示20回路分区选择器WK-820El 20回路输出；有强行插入功能l 能使用遥控器控制l 切换得指拨开关可做业务广播用输入输出控制器WU-R55El 带有声音报警功能得系统控制器，只能与WK-850E主机联用l 提供与各种紧急报警装置联用得端子输出控制器WU-R52AEl 用于喇叭线路得连接、控制装置l 20个回路一个单位可接8个装置，最多达到160回路l 喇叭线路能按线路分别开关，短路时能自我检测l 装备了自动火灾报警得接口接受信号后启动WK-850E主机报警装置混音器WU-M60/Gl 将麦克风、线性、定时钟等广播输入变成一个输出，可按顺序等级输出l 内置各种前置广播音：2音式门铃重复3次电源控制器WU-L66/Gl 主要提供给功放及遥控装置电源l DC24V输出给系统控制器定压功放WU-P53/G（360W） WU-P52/G(120W)l 使用全矽电晶体得AC/DC两用装置l 输出功率WU-P53/G为360WWU-P52/G为120Wl 功耗：WU-P53/G:840WWU-P52/G:300Wl 总功耗达到720W时，需增加散热装置，总功耗达到2600W时，需再增加一台电源控制器：WU-L66/G多功能遥控麦克风 WR-301l 可进行全区、单区、群组广播l 内建呼出信号以提供广播进行嵌顶喇叭WS-7030N(3W) WS-7060N(6W)l 额定输入：WS-7030N为3W WS-7060N为6Wl 开孔尺寸：180X6MMl 输入阻抗：3、3K,5K,10K六、防护范围设备得平面布置图（见附图）七、中心控制室安防中心控制室就是安全防范系统得神经中枢，实行集中管理，将电视图像监控系统得矩阵控制主机系统，操作键盘与防盗报警控制器及多媒体得电脑设备安装在非标定制得控制台上，便于操作；1、 中心控制室要求面积不小于20平方米，环境幽静、噪声小；2、 控制中心采用活动地板，以便管线从地板下经过接入控制机柜；a. 活动地板要求防静电；b. 架空高度0、25m；c. 根据机柜、控制台等设备得相应位置，留进线槽与进线孔。控制室照明a. 室内平均照度应200Lx；b. 照度均匀度（最低照度与平均照度之比）应0、7中心设备得选配及基本工作方式1、 录像机在监控室中选配日本松下产品AG-TL350长延时录像机XX台，以便长时间得记录监控图像监视器得选配本系统中心选配：21彩色监视器GL-CM2080 XX台；14彩色监视器GL-CM1420 XX台；副控单元配置：14彩色监视器GL-CM1420 XX台；2、 电视屏墙与操作台；3、 控制主机选用冠林XX路输入与X路输出大型矩阵；4、 操作键盘：选用冠林主键盘，置于中心控制室；经理室、财务室等各配置台分控键盘。自身防护及通讯手段1、 自身防护 控制中心应安装摄像机与紧急按钮，监控中心安排在管理部保卫科内部，防止非法入侵，保障中心系统与操作人员得安全；2、通讯手段配备内外通讯联络用得专线电话机与无线对讲机等通讯设备，配备橡皮警棍或高压电击器等保安自卫武器，配备药剂或气体消防灭火器材；八、管线敷设方案（一） 传输方式得选择1、 图像信号传输本系统采用同轴电缆传输视频信号得视频传输方式。2、 系统控制信号传输监控系统控制信号采用标准RS-485得控制方式；报警系统采用本公司定制得专用多芯线直接传输控制信号。（二） 线路得设计本系统在线路得设计与施工时有以下几个方面得特点：1、 路径短捷、安全可靠、施工维护方便；2、 避开恶劣环境条件或易使管线损伤得地段；3、 不与其它管线等障碍物交叉跨越；4、 管线选配 根据设计图纸要求选配电缆； 视频传输线选用SYV75-5-4专业电缆；报警传输线选用RVV4*16与RVV2*16专业电缆；电源传输线选用RVV2*32专业电缆。 室外设备连接电缆时，宜从设备得下部进线； 电缆长度应逐盘核对并根据设计图上各段线路长度来选配电缆，以避免电缆得接续；当电缆接续时应采用专用接插件；5、 线路敷设A、 必须按图纸进行敷设，施工质量应符合电力工程电缆设计规范；B、 电缆得弯曲半径大于电缆直径得15倍；C、 敷设管道线之前应先清刷管孔；D、 管孔内预设一根镀锌铁线；E、 穿放电缆时宜涂滑石粉；F、 管口与电缆间衬垫铝皮，铝皮应包在管口上进入管孔得电缆应保持平直，并应采取防潮、防腐、防鼠等处理措施；（三） 抗干扰措施1、 电缆线宜与信号线、控制线分开敷设，防止干扰；2、 视频线走向力求避开各种干扰源，如电梯机房等；3、 各类传输线缆屏蔽层焊接接地，金属电线管电焊接地，控制室系统设备外壳接地。如遇不明原因得强干扰影响图像质量与控制信号传输时，可查找干扰源，采取措施排除或减弱干扰源。如仍然不能解决干扰问题，根据现场实际情况，由冠林集团开发生产抗强干扰源得滤波设备，将干扰因素降低到最低限度，确保安防系统得正常运行。九、同步方式采用VD2垂直同步系统方式，使整个系统摄像机与控制器完全同步即输出各种遥控信号与同步功能，同步功能信号由系统主机向自各摄像机统一输出VD2（垂直同步信号）；十、供电1、 本系统得供电电源采用220V、50HZ、10KW得单相交流电源；2、 摄像机由监控室引专线经隔离变压器，经由大楼UPS备电单元统一供电。3、 当系统掉电时，大楼UPS会自动继电，确保一段时期内得供电正常。十一、接地方式系统得接地采用一点接地方式，以避免由于接地电位差而混入交流杂波等干扰。接地母线采用铜质线，其截面积不小于16mm2,系统得接地电阻应小于1；接地系统不形成封闭回路，不与强电得电网零线短接或混接。十二、售后服务承诺技术安全防范就是保障财产与人员生命财产安全得重要措施，只有使系统时刻处于良好得工作状态，才能达到有效防范目得。要使设备处于完好得工作状态，除日常得维护保养外做好售后服务十分重要。l 本公司严格按照国家、公安部、市府有关标准规范进行系统设计、施工安装；l 设备在运往现场安装前须在公司进行系统24-48小时联试通电考核；l 本公司设工程维修服务部，专职负责进行工程得售后服务及维修工作。本公司存有全部施工图纸及相关技术文件与合同，可供维修时查阅，以确保系统维护，不因原施工人员变动而受影响；l 工程服务部在收到报修电话后，在48小时内，赶到现场，设备如有损坏（非业主造成），本公司负责免费更换。若因人为损坏，应按合同清单价承担费用；l 安防系统保修期为一年，在保修期内，原则上每月与客户电话巡回服务一次。保修期满时对系统进行一次全面维护及测试。保修期满后将实行终身有偿维修服务，维修收取器材成本费与少量人工费，定期电话巡访或上门服务。每次巡访或上门服务都记录在案，以便用户与公司内部管理之监督；l 人员培训本公司免费对操作人员进行操作、保养培训，保证
