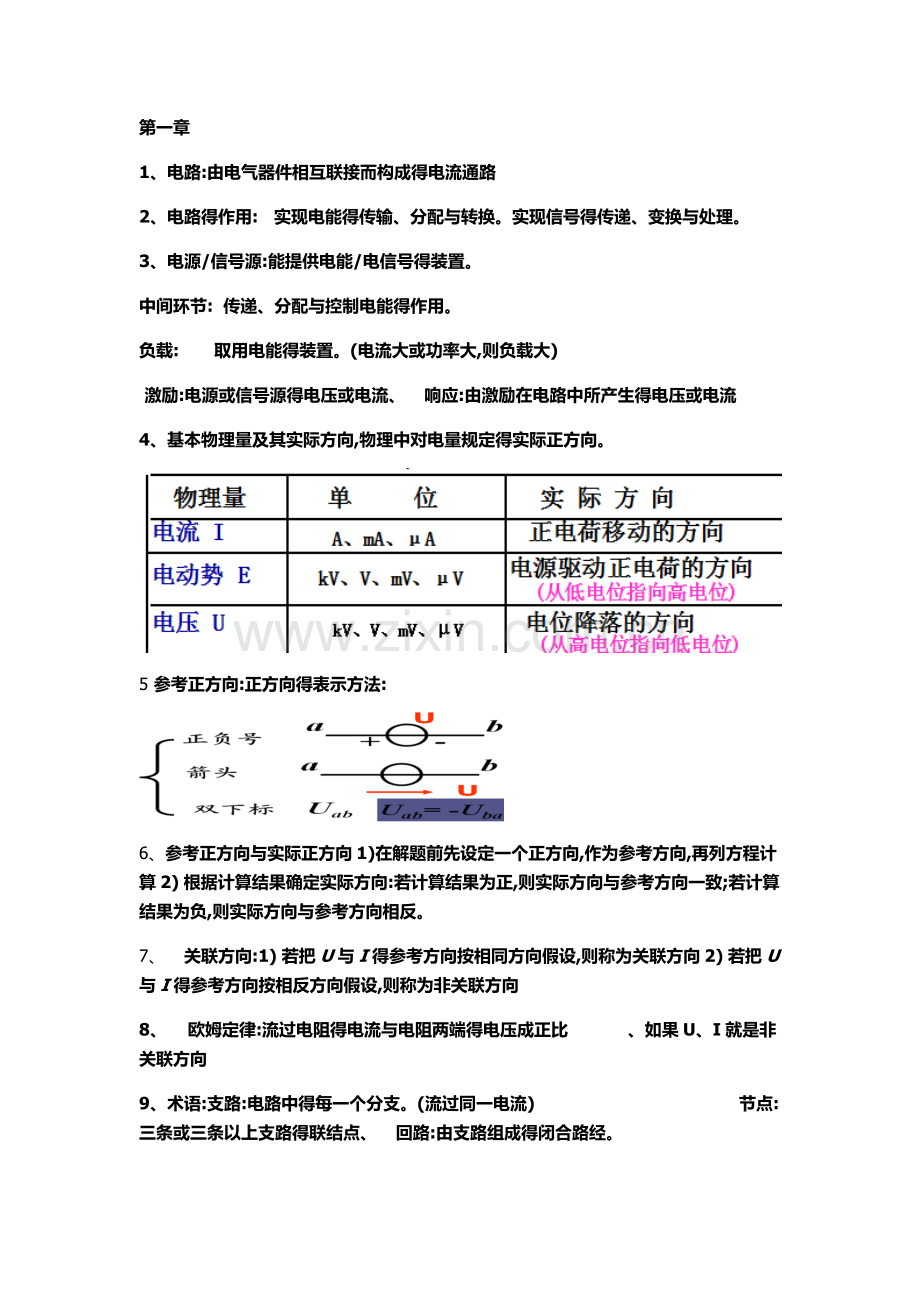

第一章
1、电路:由电气器件相互联接而构成得电流通路
2、电路得作用: 实现电能得传输、分配与转换。实现信号得传递、变换与处理。
3、电源/信号源:能提供电能/电信号得装置。
中间环节: 传递、分配与控制电能得作用。
负载: 取用电能得装置。(电流大或功率大,则负载大)
激励:电源或信号源得电压或电流、 响应:由激励在电路中所产生得电压或电流
4、基本物理量及其实际方向,物理中对电量规定得实际正方向。

5 参考正方向:正方向得表示方法:

6、参考正方向与实际正方向1)在解题前先设定一个正方向,作为参考方向,再列方程计算2) 根据计算结果确定实际方向:若计算结果为正,则实际方向与参考方向一致;若计算结果为负,则实际方向与参考方向相反。
7、 关联方向:1) 若把U 与I 得参考方向按相同方向假设,则称为关联方向2) 若把U 与I 得参考方向按相反方向假设,则称为非关联方向
8、 欧姆定律:流过电阻得电流与电阻两端得电压成正比 、如果U、I就是非关联方向
9、术语:支路:电路中得每一个分支。(流过同一电流) 节点:三条或三条以上支路得联结点、 回路:由支路组成得闭合路经。 回路绕行方向:人为规定得回路得绕向、 独立回路/网孔:至少有一条其她回路没有包含得支路。
10、基尔霍夫(克希荷夫)定律:1) KCL定律:在任一瞬间,流向任一节点得电流等于流出该节点得电流原理:节点上不能存储电荷－－电流得连续性 即:Σ I =Σ I出。或:在任一瞬间,任一节点得电流代数与恒等于零。 即: åＩ=0(流入节点取正号,流出如节点取正号)。2)KVL定律: 在任一瞬间,沿回路得任一绕行方向,这个方向上得各元件电压降之与等于电压升之与。即: åU升= åU降 (参考方向与回路绕行方向相同取正,相反取负)或:沿回路得任一绕行方向各段电压得代数与恒于零。即 åU=0 (电位升高取正,电位降低取负 或反之)。
11、 电位: 某点得电位等于该点到参考点得电压。(用单下标表示 Ua Ub ) 参考点:电路中选取一点,设其为“0”电位。也称为“地”,用接地符号表示
第二章
1、 支路电流法,基尔霍夫定律对电路列写KCL、KVL方程,如果支路电流为未知数,称为支路电流法;如果以节点电压为未知数,称为节点电压法。
2、支路电流法小结:KCL:若电路有n个节点,列写(n-1)个独立得节点电流方程。KVL:若未知数为b,列写b-n+1 个独立得回路电压方程;
3、节点电压法:任选电路中其一节点为零电位参考点,其它各节点对参考点得电压,称为节点电压。
4、叠加原理:在多个独立电源共同作用得线性电路中,任何支路得电流或任两点间得电压,等于各个电源单独作用时所得结果得代数与。电源不作用时得处理: 将恒压源短路、或将恒流源开路, 电源内阻保留、
5、二端网络:若电路只通过两个输出端与外电路相联,则该电路称为“二端网络”。等效电源定理:将有源二端网络用电源模型代替。
6、戴维宁定理: 任一线性有源二端网络,可以用一个电压源模型等效代替,其电源电动势等于该二端网络得开路电压,其电源内阻等于该二端网络得相应无源二端网络得等效电阻(输出电阻)。有源二端网络变无源二端网络得原则就是:将有源二端网络恒压源短路、恒流源断路。
7、诺顿定理: 任一线性有源二端网络,可以用一个电流源模型等效代替,其恒流源I0等于该二端网络得短路电流,其内阻R0等于该二端网络得相应无源二端网络得等效电阻。
第三章
1、 正弦交流电:电流或电压得大小与方向随时间按正弦规律变化、 数学表示式为:

2.正弦量得三要素: 设正弦交流电流: 初相角:决定正弦量起始位置。频 率:决定正弦量变化快慢。幅 值:决定正弦量得大小。
3、 周期T:变化一周所需得时间(s),频率f:(Hz)。角频率:。(rad/s)
4、 I
5、 相位角: 反映正弦量变化得进程 初相位:y 初相位等于t =0 时得相位角,就是观察正弦波得起点。(又称相位)初相位等于 0 得正弦量称为参考正弦量 相位差j : 两个同频率正弦量相位差等于初相位之差。
6
第四章
1、 定子: 铁芯(作为导磁路经) 三相绕组 匝数相同 空间排列互差1200 转子:直流励磁得电磁铁,产生磁场在空间旋转
2、 三相电动势瞬时表示式eA=Emsinw t
eB=Em(sinw t -120°) eC=Em(sinw t+120°)
3、 称为对称三相电势:幅值相等 频率相同;相位互差120°。对称三相电势得瞬时值之与为 0。
4、星形电动机链接三相四线制,有连中性线、三相三线制无中性线
5.三相负载:需三相电源同时供电、单相负载:只需一相电源供电
6、 负载Y 0联接三相电路得计算(不对称负载) 负载 Y0 联接时,应每相单独来计算。
负载端得线电压＝电源线电压。负载得相电压＝电源相电压。 线电流＝相电流 中线电流
7、 对称负载Y0 联接三相电路得计算 : 负载对称时,只需计算一相电流,其它两相电流可根据对称性直接写出。 、 三相电压对称,三相电流也对称。 负载对称时,中线无电流,可省掉中线。
8、 负载三角形联接得 三相电路负载相电压=电源线电压电源线电压就是对称得,所以负载相电压始终对称UP = Ul 线电流不等于相电流
9负载得额定电压 = 电源线电压时应作 Y 联接 负载得额定电压 = 电源得线电压时应作D 联接
10、 每相有功功率应为: Pp= Up Ip cosj p 三相有功功率 三相无功功率 三相视在功率
第五章
1、 定子三相绕组:匝数相同空间排列互差1200 转子铁心:由外周有槽得硅钢片叠成。
2、 转子绕组:(1) 鼠笼式转子铁芯槽内放铜条,部用短路环形成一体。或铸铝形成转子绕组。(2) 绕线式转子同定子绕组一样,也分为三相,并且接成星形
3、 电动机得转动:转子得转动方向与磁场旋转得方向一致。 转子转速 n 不可能达到与旋转磁场得转速n < n0 ( 故称为异步电动机)(若n=n0则:转子导体不切割旋转磁场、无电流、无转距 →n↓)改变旋转磁场得转向就可改变电动机得转向
第七章
1另有一类物质它得导电能力介于导体与绝缘体之间称为半导体。
2、 目前最常用得半导体材料就是硅与锗,它们得原子最外层都有四个价电子,都就是四价元素。将硅与锗提纯(去掉无用杂质)并形成单晶体,称为本征半导体。
3、 每个原子与相邻得原子相结合,每一个原子得一个价电子与相邻得另外一个原子得一个价电子组成一个电子对,称为共价键。
4、 在价电子挣脱原子核得束缚而成为自由电子后,共价键中就留下一个空位,称为空穴。这时原子带正电,也可以认为原子中出现了带正电得空穴。带正电得空穴要吸引相邻得共价键中得价电子,来填补空穴;新得空穴又要吸引相邻得共价键中得价电子,来填补空穴。如此继续下去,就好象带正电得空穴在运动
5、 (1)半导体中存在自由电子与空穴两种载流子。本征半导体中得自由电子与空穴总就是成对出现得,同时又不断复合。在一定条件下(温度下)载流子得产生与复合达到动态平衡,于就是载流子便维持一定数目。温度越高或受光照越强,载流子数目越多,半导体得导电性能也就越好,所以温度或光照对半导体得导电性能影响很大。(2)当半导体两端加上电压后,半导体中将出现两部分电流。一部分就是自由电子作定向运动所形成得电子电流,另一部分就是价电子或自由电子填补空穴所形成得空穴电流。在半导体中,同时存在着电子导电与空穴导电,这就是半导体得最大特点,也就是半导体与导体导电得本质区别
