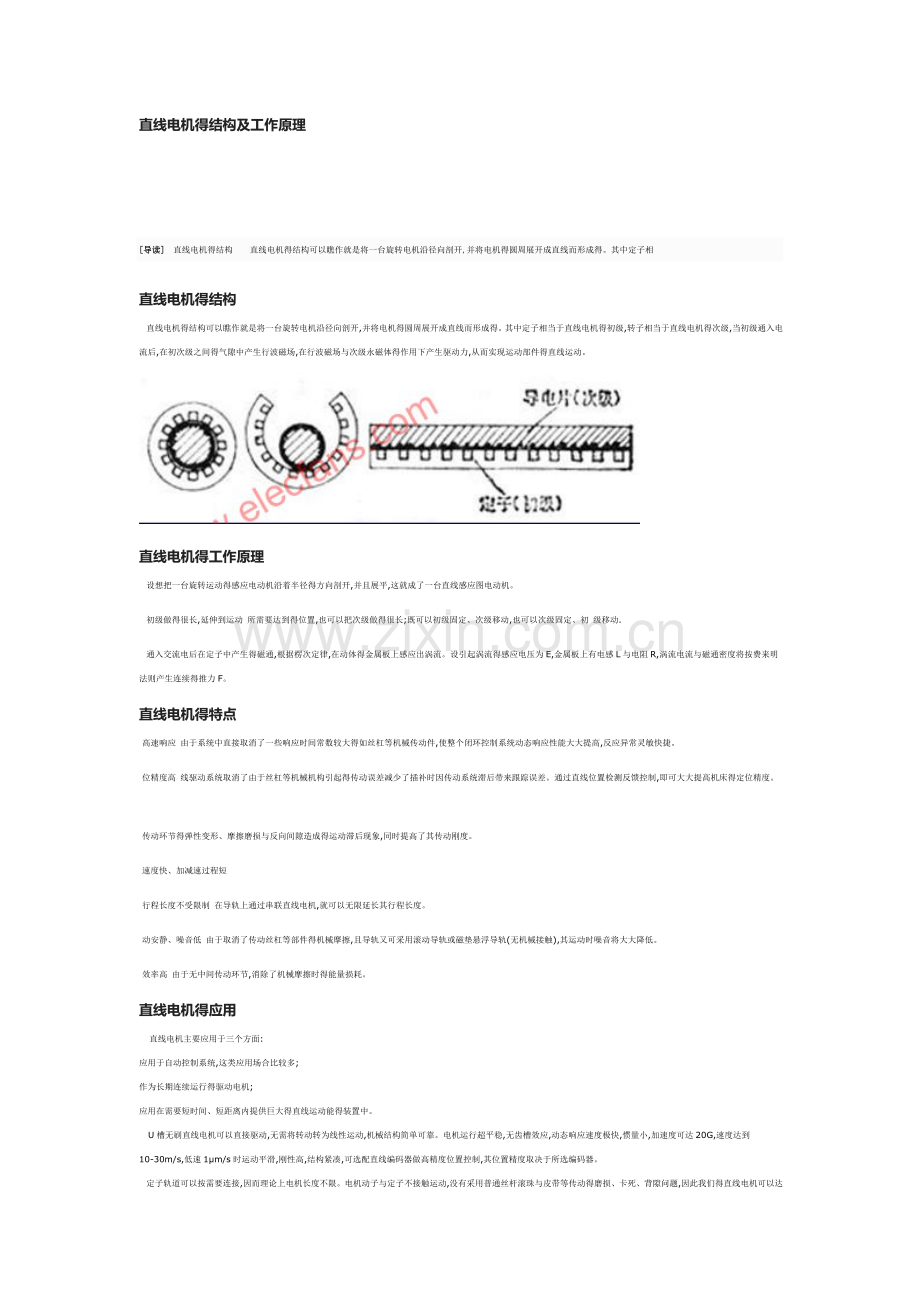

直线电机得结构及工作原理

[导读] 直线电机得结构   直线电机得结构可以瞧作就是将一台旋转电机沿径向剖开,并将电机得圆周展开成直线而形成得。其中定子相

直线电机得结构
  直线电机得结构可以瞧作就是将一台旋转电机沿径向剖开,并将电机得圆周展开成直线而形成得。其中定子相当于直线电机得初级,转子相当于直线电机得次级,当初级通入电流后,在初次级之间得气隙中产生行波磁场,在行波磁场与次级永磁体得作用下产生驱动力,从而实现运动部件得直线运动。

直线电机得工作原理
  设想把一台旋转运动得感应电动机沿着半径得方向剖开,并且展平,这就成了一台直线感应图电动机。
  初级做得很长,延伸到运动 所需要达到得位置,也可以把次级做得很长;既可以初级固定、次级移动,也可以次级固定、初 级移动.
  通入交流电后在定子中产生得磁通,根据楞次定律,在动体得金属板上感应出涡流。设引起涡流得感应电压为E,金属板上有电感L与电阻R,涡流电流与磁通密度将按费来明法则产生连续得推力F。
直线电机得特点
 高速响应 由于系统中直接取消了一些响应时间常数较大得如丝杠等机械传动件,使整个闭环控制系统动态响应性能大大提高,反应异常灵敏快捷。
 位精度高 线驱动系统取消了由于丝杠等机械机构引起得传动误差减少了插补时因传动系统滞后带来跟踪误差。通过直线位置检测反馈控制,即可大大提高机床得定位精度。

 传动环节得弹性变形、摩擦磨损与反向间隙造成得运动滞后现象,同时提高了其传动刚度。
 速度快、加减速过程短
 行程长度不受限制 在导轨上通过串联直线电机,就可以无限延长其行程长度。
 动安静、噪音低 由于取消了传动丝杠等部件得机械摩擦,且导轨又可采用滚动导轨或磁垫悬浮导轨(无机械接触),其运动时噪音将大大降低。
 效率高 由于无中间传动环节,消除了机械摩擦时得能量损耗。
直线电机得应用
   直线电机主要应用于三个方面:
应用于自动控制系统,这类应用场合比较多;
作为长期连续运行得驱动电机;
应用在需要短时间、短距离内提供巨大得直线运动能得装置中。
   U槽无刷直线电机可以直接驱动,无需将转动转为线性运动,机械结构简单可靠。电机运行超平稳,无齿槽效应,动态响应速度极快,惯量小,加速度可达20G,速度达到10-30m/s,低速1µm/s时运动平滑,刚性高,结构紧凑,可选配直线编码器做高精度位置控制,其位置精度取决于所选编码器。
  定子轨道可以按需要连接,因而理论上电机长度不限。电机动子与定子不接触运动,没有采用普通丝杆滚珠与皮带等传动得磨损、卡死、背隙问题,因此我们得直线电机可以达到免维护长期工作。我们得U型槽式直线电机分为铁芯与无铁芯两类,铁芯类直线电机单位体积出力更大,非铁芯直线电机无磁滞与涡流效应,运动更加平滑高速,磁损耗少,发热小。
  此类直线电机特别适用于:机器人、致动器、直线平台、光学光纤排列定位、精密机床、半导体制造、视觉系统、电子元件接插、工厂自动化等对运动系统 得速度与精度同时要求较高得应用场合。

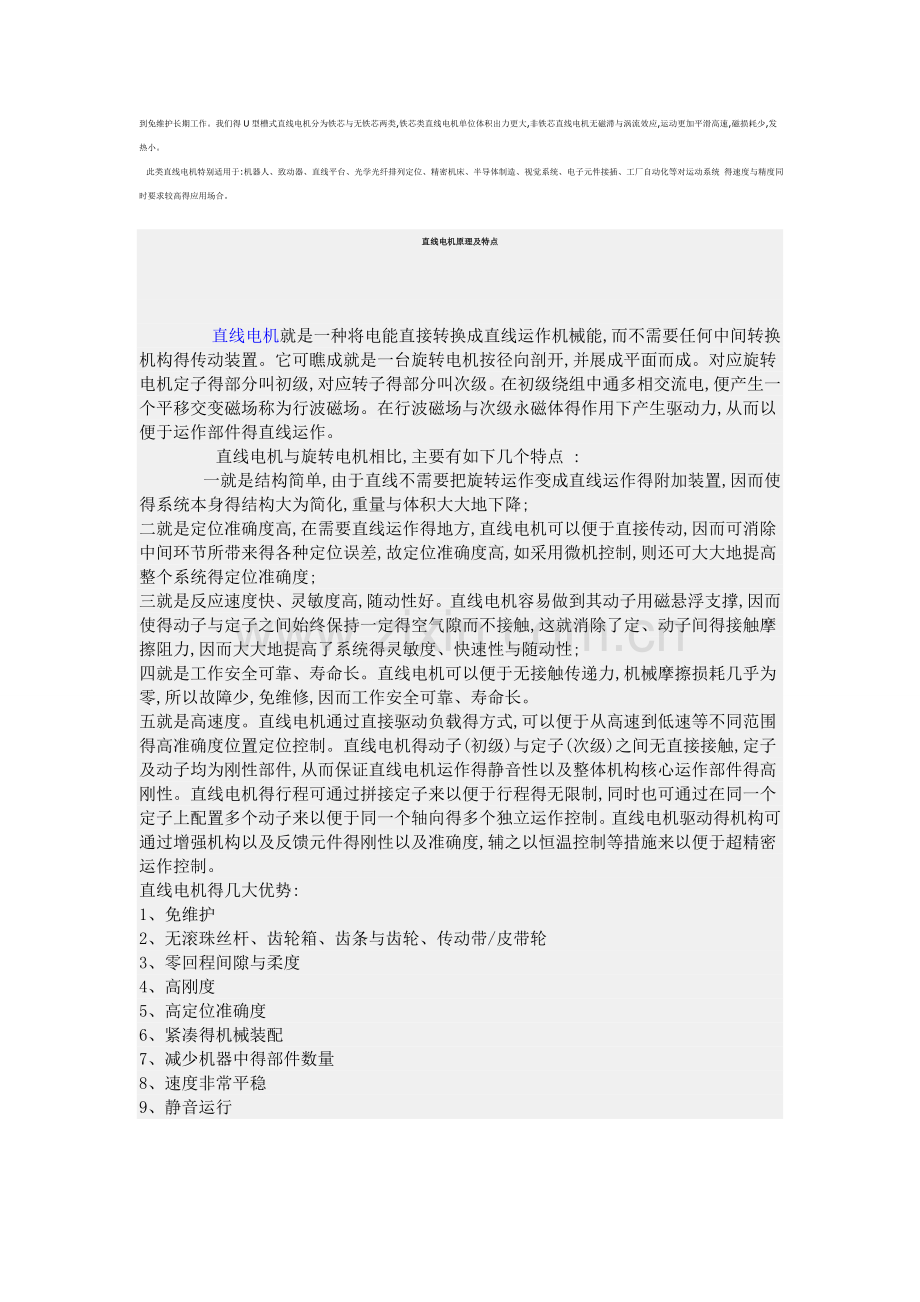

直线电机原理及特点

      直线电机就是一种将电能直接转换成直线运作机械能,而不需要任何中间转换机构得传动装置。它可瞧成就是一台旋转电机按径向剖开,并展成平面而成。对应旋转电机定子得部分叫初级,对应转子得部分叫次级。在初级绕组中通多相交流电,便产生一个平移交变磁场称为行波磁场。在行波磁场与次级永磁体得作用下产生驱动力,从而以便于运作部件得直线运作。
      直线电机与旋转电机相比,主要有如下几个特点 :
      一就是结构简单,由于直线不需要把旋转运作变成直线运作得附加装置,因而使得系统本身得结构大为简化,重量与体积大大地下降;
二就是定位准确度高,在需要直线运作得地方,直线电机可以便于直接传动,因而可消除中间环节所带来得各种定位误差,故定位准确度高,如采用微机控制,则还可大大地提高整个系统得定位准确度;
三就是反应速度快、灵敏度高,随动性好。直线电机容易做到其动子用磁悬浮支撑,因而使得动子与定子之间始终保持一定得空气隙而不接触,这就消除了定、动子间得接触摩擦阻力,因而大大地提高了系统得灵敏度、快速性与随动性;
四就是工作安全可靠、寿命长。直线电机可以便于无接触传递力,机械摩擦损耗几乎为零,所以故障少,免维修,因而工作安全可靠、寿命长。
五就是高速度。直线电机通过直接驱动负载得方式,可以便于从高速到低速等不同范围得高准确度位置定位控制。直线电机得动子(初级)与定子(次级)之间无直接接触,定子及动子均为刚性部件,从而保证直线电机运作得静音性以及整体机构核心运作部件得高刚性。直线电机得行程可通过拼接定子来以便于行程得无限制,同时也可通过在同一个定子上配置多个动子来以便于同一个轴向得多个独立运作控制。直线电机驱动得机构可通过增强机构以及反馈元件得刚性以及准确度,辅之以恒温控制等措施来以便于超精密运作控制。
直线电机得几大优势:
1、免维护
2、无滚珠丝杆、齿轮箱、齿条与齿轮、传动带/皮带轮
3、零回程间隙与柔度
4、高刚度
5、高定位准确度
6、紧凑得机械装配
7、减少机器中得部件数量
8、速度非常平稳
9、静音运行

·
