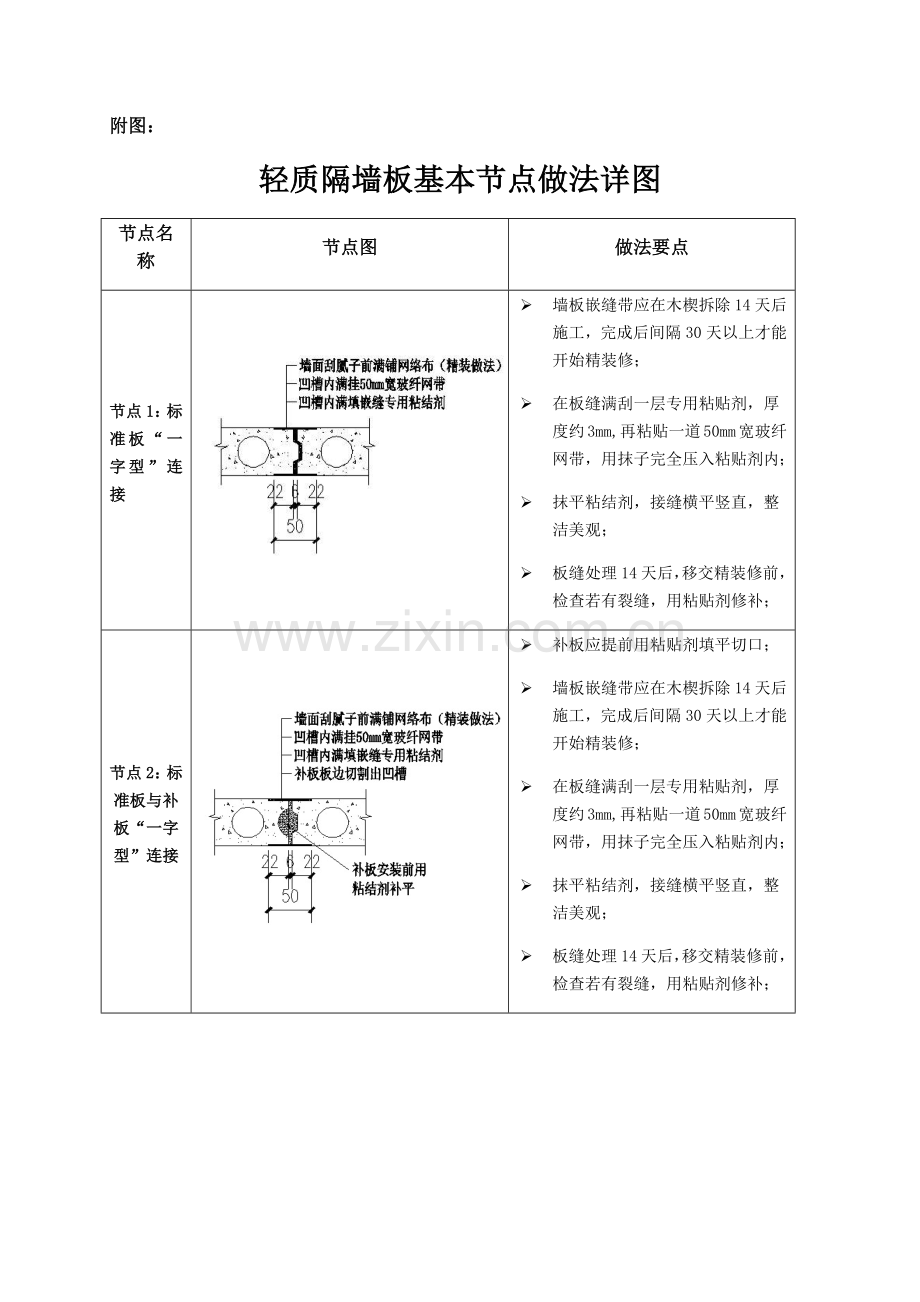

轻质隔墙板基本节点做法详图
节点名称
节点图
做法要点
节点1：标准板“一字型”连接

Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点2：标准板与补板“一字型”连接

Ø 补板应提前用粘贴剂填平切口；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；

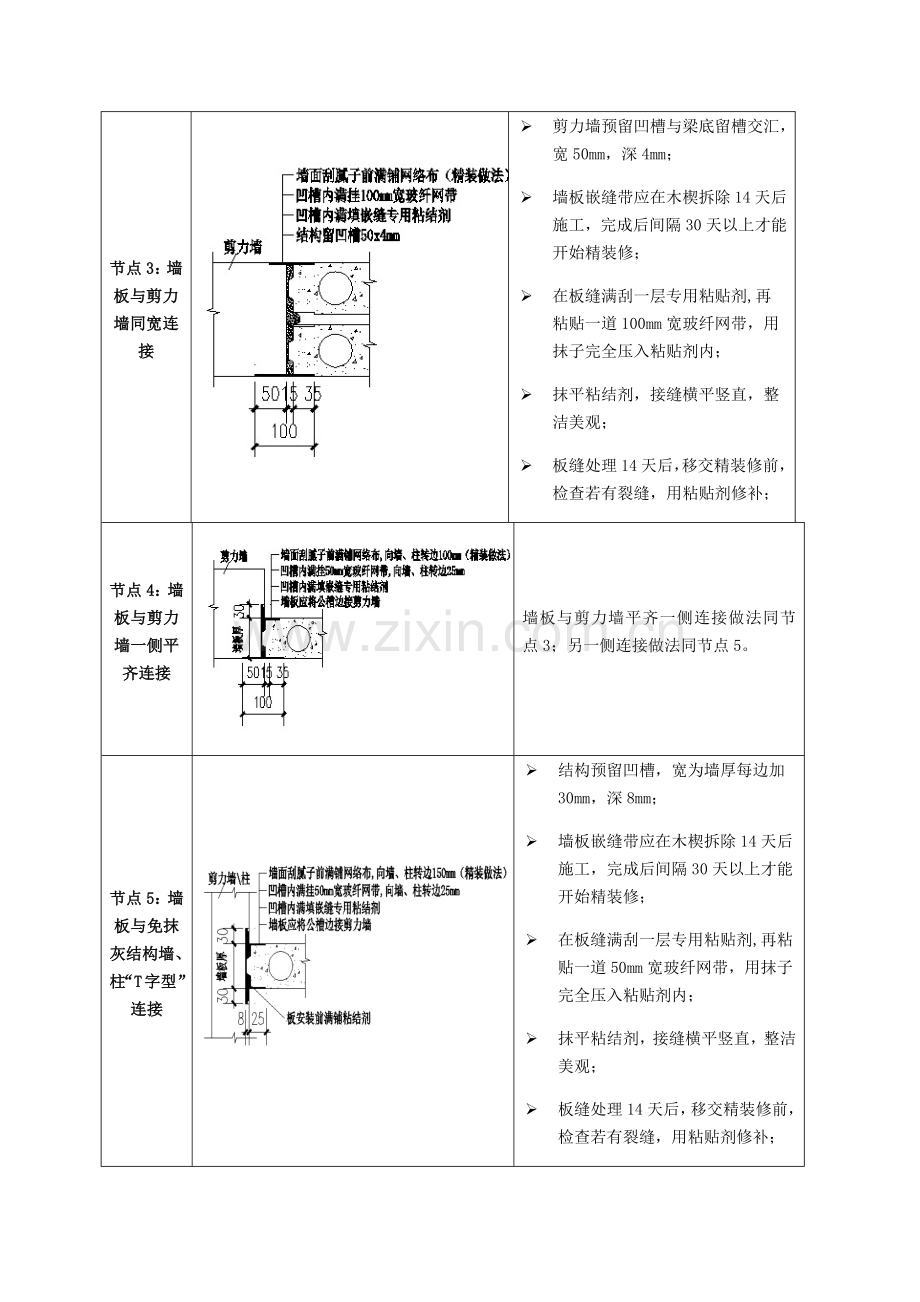

节点3：墙板与剪力墙同宽连接

Ø 剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点4：墙板与剪力墙一侧平齐连接

墙板与剪力墙平齐一侧连接做法同节点3；另一侧连接做法同节点5。
节点5：墙板与免抹灰结构墙、柱“T字型”连接

Ø 结构预留凹槽，宽为墙厚每边加30mm，深8mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点6：墙板与外墙“T字型”连接

Ø 外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；
Ø 内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；
Ø 抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点7：墙板底与楼板面连接

Ø 清除楼面墙板安装位置得灰尘并洒水湿润；
Ø 墙板经安装检验合格后24小时内，用细石混凝土（高度>30mm）或1：2干硬水泥砂浆（高度≤30mm）将墙板底部填塞密实；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点8：墙板顶与楼板底连接

Ø 板底留凹槽宽为墙厚每边加30mm，深8mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点9：墙板底与反坎连接

Ø 反坎采用铝模与主体结构整体浇注，保证尺寸、高度、宽度及定位准确。反坎两侧通长预留凹槽，宽50mm，深5mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点10：墙板与梁同宽连接

Ø 梁底预留凹槽宽30mm，深4mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点11：墙板与梁一侧平齐连接

Ø 墙板与梁平齐一侧做法同节点10；
Ø 梁底预槽宽为墙厚加30mm，深8mm；
Ø 墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
Ø 在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
Ø 抹平粘结剂，接缝横平竖直，整洁美观；
Ø 板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点12：梁或板底线管、开关与插座暗埋

Ø 线管、开关与插座暗埋应在厂内完成或在现场设置专用加工区，专人负责，按图施工；
Ø 墙板开孔前应先用墨线弹出开关、插座、接驳口切割线，洞口尺寸、位置应按图施工，误差应控制在±3mm；使用无齿锯、切割机、钻孔机等专用工具单面开洞；
Ø 严禁在墙面两面同一位置安装开关、插座，应错开≥150mm；
Ø 两联、三联插座应选用连体插座，切割洞口应居中布置且宽度应小于板宽得1/2；
Ø 墙板与梁底、板底交接处预埋250（高）x150~300(宽)洞口，墙板内暗埋线管伸出洞口40±10mm，便于与主体结构预埋线管接驳；
Ø 线管通过墙板芯孔，严禁另行开槽敷设与骑墙板接缝,严禁在墙板上横向、斜向开槽敷设线管。
节点13：接地线管、开关与插座暗埋

做法要点同节点12
节点14：预制内墙板吊挂重物节点

Ø 在深化设计时应明确悬挂重物点得定位；
Ø 在内墙板吊挂重物一侧，按照确定位置钻孔，孔径50mm，深70mm，用EPS板或发泡胶封堵孔芯下口，再用1：2水泥砂浆将孔填塞密实，砂浆初凝前按照确定位置插入预埋挂件或按所挂重物标准做法后置挂件；
Ø 本节点做法适用在预制内墙板上悬挂重物，单点吊挂重量不得大于300N(30kg)；孔洞砂浆填塞28天后方可吊挂重物。
节点15：接驳口效果

Ø 用无齿锯与切割机等切出接驳口，保留取下得小块墙板用于修补收口；
Ø 用砂轮机将接驳口三边磨出宽30mm深3mm凹槽；
Ø 线管接驳全部完成后，接驳口满铺1：3水泥砂浆，将小块墙板平接驳口凹槽盖好；
Ø 24小时后用墙板嵌缝粘贴剂抹平整，接驳口凹槽处挂50mm玻纤网带。
Ø 14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点16：开关插座效果

Ø 根据水电定位图精确弹线，用钻孔机钻70mm深，清孔湿润，用1：2干硬性水泥砂浆临时敷设开关、插座底盒，位置误差±2mm；
Ø 严禁在墙面两面同一位置安装开关、插座，应错开≥150mm；
Ø 开关、插座敷设应整洁美观。
节点17：墙板面满挂网络布效果

Ø 装配式墙板面刮腻子施工前应满挂网格布，网格布间搭接≥100mm；
Ø 墙板与结构接缝处网络布除注明外就向结构面搭接≥150mm。
