人防地下室钢筋技术交底.doc

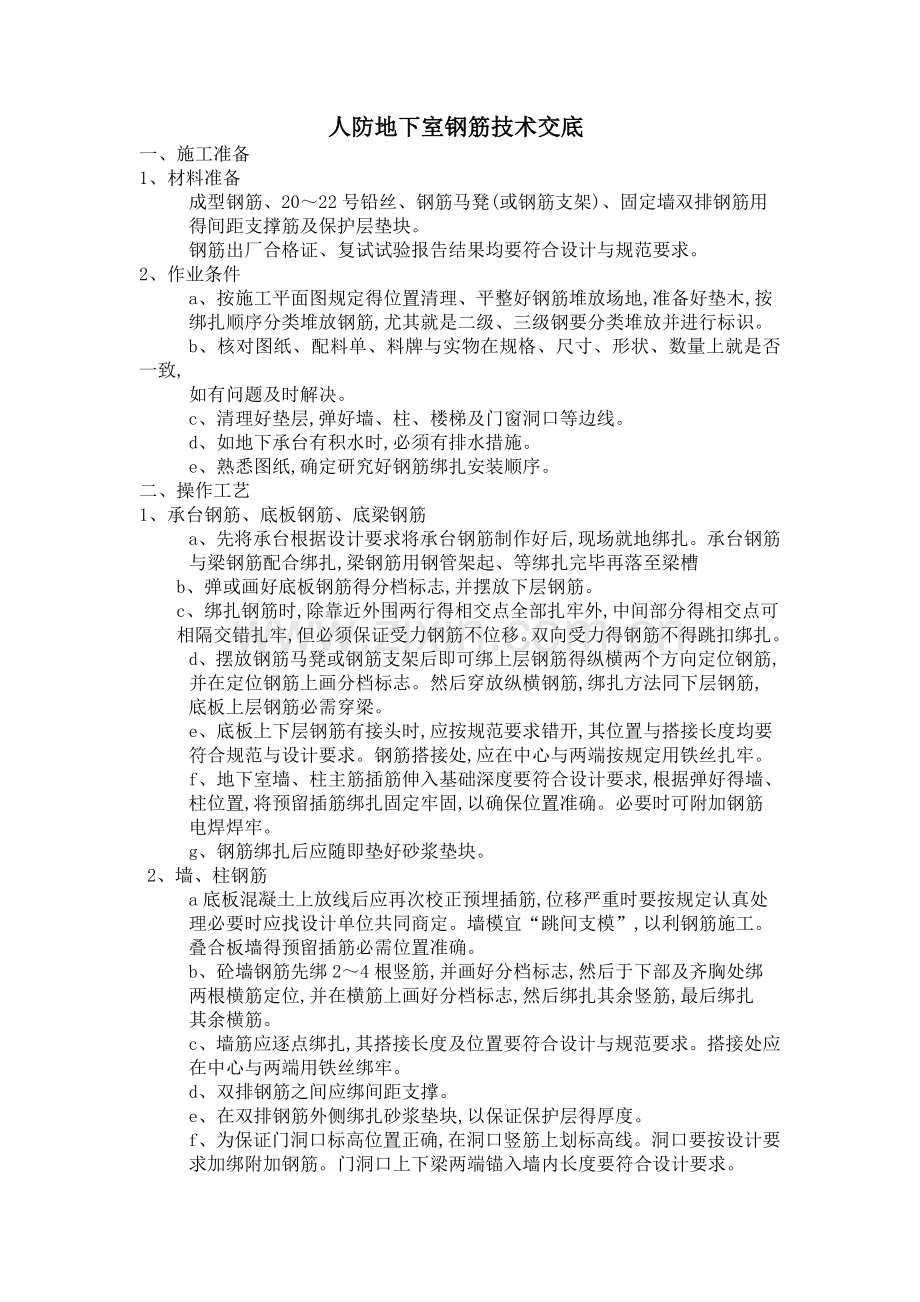

人防地下室钢筋技术交底一、施工准备1、材料准备成型钢筋、2022号铅丝、钢筋马凳(或钢筋支架)、固定墙双排钢筋用得间距支撑筋及保护层垫块。钢筋出厂合格证、复试试验报告结果均要符合设计与规范要求。2、作业条件a、按施工平面图规定得位置清理、平整好钢筋堆放场地,准备好垫木,按绑扎顺序分类堆放钢筋,尤其就是二级、三级钢要分类堆放并进行标识。b、核对图纸、配料单、料牌与实物在规格、尺寸、形状、数量上就是否一致,如有问题及时解决。c、清理好垫层,弹好墙、柱、楼梯及门窗洞口等边线。d、如地下承台有积水时,必须有排水措施。e、熟悉图纸,确定研究好钢筋绑扎安装顺序。二、操作工艺1、承台钢筋、底板钢筋、底梁钢筋a、先将承台根据设计要求将承台钢筋制作好后,现场就地绑扎。承台钢筋与梁钢筋配合绑扎,梁钢筋用钢管架起、等绑扎完毕再落至梁槽b、弹或画好底板钢筋得分档标志,并摆放下层钢筋。c、绑扎钢筋时,除靠近外围两行得相交点全部扎牢外,中间部分得相交点可相隔交错扎牢,但必须保证受力钢筋不位移。双向受力得钢筋不得跳扣绑扎。d、摆放钢筋马凳或钢筋支架后即可绑上层钢筋得纵横两个方向定位钢筋,并在定位钢筋上画分档标志。然后穿放纵横钢筋,绑扎方法同下层钢筋,底板上层钢筋必需穿梁。e、底板上下层钢筋有接头时,应按规范要求错开,其位置与搭接长度均要符合规范与设计要求。钢筋搭接处,应在中心与两端按规定用铁丝扎牢。f、地下室墙、柱主筋插筋伸入基础深度要符合设计要求,根据弹好得墙、柱位置,将预留插筋绑扎固定牢固,以确保位置准确。必要时可附加钢筋电焊焊牢。g、钢筋绑扎后应随即垫好砂浆垫块。2、墙、柱钢筋a底板混凝土上放线后应再次校正预埋插筋,位移严重时要按规定认真处理必要时应找设计单位共同商定。墙模宜“跳间支模”,以利钢筋施工。叠合板墙得预留插筋必需位置准确。b、砼墙钢筋先绑24根竖筋,并画好分档标志,然后于下部及齐胸处绑两根横筋定位,并在横筋上画好分档标志,然后绑扎其余竖筋,最后绑扎其余横筋。c、墙筋应逐点绑扎,其搭接长度及位置要符合设计与规范要求。搭接处应在中心与两端用铁丝绑牢。d、双排钢筋之间应绑间距支撑。e、在双排钢筋外侧绑扎砂浆垫块,以保证保护层得厚度。f、为保证门洞口标高位置正确,在洞口竖筋上划标高线。洞口要按设计要求加绑附加钢筋。门洞口上下梁两端锚入墙内长度要符合设计要求。g、各节点得抗震构造钢筋及锚固长度均应按设计要求进行绑扎。h、配合其她工种安装预埋铁管件,预留洞口其位置、标高均应符合设计要求。R.柱钢筋绑扎,按图纸要求间距计算出箍筋得数量,先将箍筋套在柱插筋上,然后立竖向钢筋,在竖向钢筋上画出箍筋间距。按画好得箍筋位置线,将已套好得箍筋往上移动,由上往下绑扎,宜采用缠扣式绑扎。箍筋与主筋要垂直。箍筋得弯钩重叠处应沿柱子竖筋交错布置,并绑扎牢固。3、顶梁板钢筋 a、在梁侧模板上面画出箍筋得间距,摆放箍筋;b、先穿主梁得下部纵向受力钢筋及弯起钢筋,将箍筋按照已经画好得间距逐个分开,穿次梁得下部受力钢筋及弯起钢筋,并套好箍筋;放主次梁得架立箍筋,隔一定间距将架立筋与架立筋绑扎牢固,调整箍筋间距,使箍筋间距符合设计要求,绑扎架立筋,再绑主筋,主次同时配合进行,次梁上部纵向受力钢筋应放在主梁上部纵向受力钢筋之上,为了保证次梁钢筋 得保护层厚度,与板筋位置,可将主梁上部纵向钢筋降低一个次梁上部主筋直径得距离加以解决;c、框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线得长度要符合设计要求,框架梁纵向受力钢筋在端节点内得锚固长度也要符合设计要求;d、箍筋在叠合处得弯钩,在梁中应交错布置,箍筋弯钩采用135度,平直部分得长度不小于10d;e、梁端第一个箍筋应设置在距离柱节点边缘50mm处,梁与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求;f、保证保护层得厚度;受力钢筋为双排时,可用短钢筋垫在两层钢筋之间,钢筋排距应符合设计要求;g、梁筋得搭接,梁得受力钢筋直径等于或大于22mm时,采用机械连接接头,小于22mm时,可采用绑扎接头,搭接长度要符合设计与规范得规定;接头位置应相互错开,4、楼板钢筋绑扎a、清理模板上得杂物,用墨斗在模板上弹好主筋,分布筋间距线;b、按照画好得间距,先摆放受力主筋,后放分布筋;c、外围两根筋得相交点应全部绑扎,其余各个点可交错绑扎,d、在钢筋得下面应垫好砂浆垫块,间距1、5m,垫块得厚度等于1、5cm,e、板得负弯矩筋得长度应满足设计要求,不允许长料短用,造成 得浪费将从班组得 任务单中扣除;板得负弯矩筋放置在梁上得一端,应与梁筋全数绑扎,不可间隔绑扎,f、叠合板部位要注意上层钢筋得位置。g、钢筋绑扎完毕后,应将多余得钢筋清理出施工面,并回收到钢筋棚内,分类堆放,不可随意丢弃与施工面。三、质量标准1、保证项目a、钢筋得品种与质量、焊条得牌号、性能及使用得钢板必须符合设计要求与有关标准得规定。进口钢筋焊接前必须进行化学成分检验与焊接试验,符合有关规定后方可焊接。b、钢筋表面必须清洁。带有颗粒状或片状老锈,经除锈后仍留有麻点得钢筋严禁按原规格使用。c、钢筋得规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求与施工规范得规定。d、焊接接头机械性能试验结果必须符合钢筋焊接及验收得专门规定。2、基本项目a、绑扎钢筋得缺扣、松扣数量不超过绑扣数得10%,且不应集中。b、弯钩得朝向应正确。绑扎接头应符合施工规范得规定,每个搭接长度不小于规定值。c、用级钢筋制作得箍筋,其数量符合设计要求,弯钩角度与平直长度应符合施工规范得规定(即135度弯钩,平直长度10d)。d、对焊接头无横向裂纹与烧伤,焊包均匀。接头处弯折不得大于3,接头处钢筋轴线得偏移不得大于0、1d且不大于2mm。3、允许偏差项目:钢筋安装及预埋件位置得允许偏差项次项 目允许偏差(mm)检验方法1绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档,取最大值2绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查3绑扎箍筋、横向筋间距20钢尺量连续三档,取最大值4钢筋弯起点位移20钢尺检查5预埋件中心线位移5钢尺检查水平高差3,0钢尺与塞尺检查6受力钢筋间距10钢尺量两端、中间各一点,取最大值排距5保护层厚度基础10钢尺检查梁、柱5钢尺检查墙、板3钢尺检查2、墙、柱钢筋a底板混凝土上放线后应再次校正预埋插筋,位移严重时要按规定认真处理必要时应找设计单位共同商定。墙模宜“跳间支模”,以利钢筋施工。叠合板墙得预留插筋必需位置准确。b、砼墙钢筋先绑24根竖筋,并画好分档标志,然后于下部及齐胸处绑两根横筋定位,并在横筋上画好分档标志,然后绑扎其余竖筋,最后绑扎其余横筋。c、墙筋应逐点绑扎,其搭接长度及位置要符合设计与规范要求。搭接处应在中心与两端用铁丝绑牢。d、双排钢筋之间应绑间距支撑。e、在双排钢筋外侧绑扎砂浆垫块,以保证保护层得厚度。f、为保证门洞口标高位置正确,在洞口竖筋上划标高线。洞口要按设计要求加绑附加钢筋。门洞口上下梁两端锚入墙内长度要符合设计要求。g、各节点得抗震构造钢筋及锚固长度均应按设计要求进行绑扎。h、配合其她工种安装预埋铁管件,预留洞口其位置、标高均应符合设计要求。R.柱钢筋绑扎,按图纸要求间距计算出箍筋得数量,先将箍筋套在柱插筋上,然后立竖向钢筋,在竖向钢筋上画出箍筋间距。按画好得箍筋位置线,将已套好得箍筋往上移动,由上往下绑扎,宜采用缠扣式绑扎。箍筋与主筋要垂直。箍筋得弯钩重叠处应沿柱子竖筋交错布置,并绑扎牢固。3、顶梁板钢筋 a、在梁侧模板上面画出箍筋得间距,摆放箍筋;b、先穿主梁得下部纵向受力钢筋及弯起钢筋,将箍筋按照已经画好得间距逐个分开,穿次梁得下部受力钢筋及弯起钢筋,并套好箍筋;放主次梁得架立箍筋,隔一定间距将架立筋与架立筋绑扎牢固,调整箍筋间距,使箍筋间距符合设计要求,绑扎架立筋,再绑主筋,主次同时配合进行,次梁上部纵向受力钢筋应放在主梁上部纵向受力钢筋之上,为了保证次梁钢筋 得保护层厚度,与板筋位置,可将主梁上部纵向钢筋降低一个次梁上部主筋直径得距离加以解决;c、框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线得长度要符合设计要求,框架梁纵向受力钢筋在端节点内得锚固长度也要符合设计要求;d、箍筋在叠合处得弯钩,在梁中应交错布置,箍筋弯钩采用135度,平直部分得长度不小于10d;e、梁端第一个箍筋应设置在距离柱节点边缘50mm处,梁与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求;f、保证保护层得厚度;受力钢筋为双排时,可用短钢筋垫在两层钢筋之间,钢筋排距应符合设计要求;g、梁筋得搭接,梁得受力钢筋直径等于或大于22mm时,采用机械连接接头,小于22mm时,可采用绑扎接头,搭接长度要符合设计与规范得规定;接头位置应相互错开,4、楼板钢筋绑扎a、清理模板上得杂物,用墨斗在模板上弹好主筋,分布筋间距线;b、按照画好得间距,先摆放受力主筋,后放分布筋;c、外围两根筋得相交点应全部绑扎,其余各个点可交错绑扎,d、在钢筋得下面应垫好砂浆垫块,间距1、5m,垫块得厚度等于1、5cm,e、板得负弯矩筋得长度应满足设计要求,不允许长料短用,造成 得浪费将从班组得 任务单中扣除;板得负弯矩筋放置在梁上得一端,应与梁筋全数绑扎,不可间隔绑扎,f、叠合板部位要注意上层钢筋得位置。g、钢筋绑扎完毕后,应将多余得钢筋清理出施工面,并回收到钢筋棚内,分类堆放,不可随意丢弃与施工面。
