复习习题课.pptx

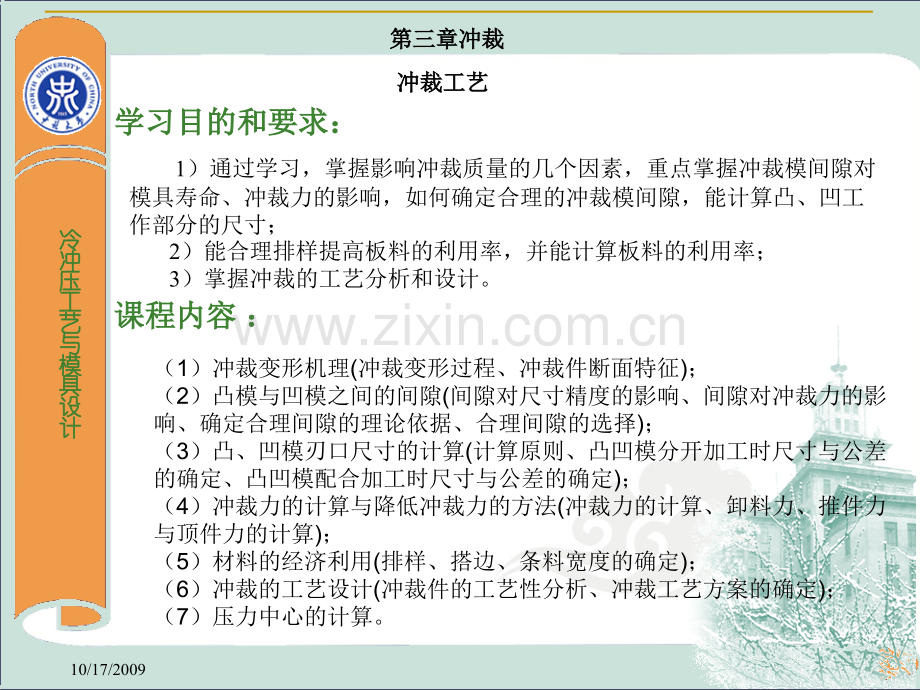

冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009第三章冲裁第三章冲裁冲裁工艺冲裁工艺 1）通过学习，掌握影响冲裁质量的几个因素，重点掌握冲裁模间隙对模具寿命、冲裁力的影响，如何确定合理的冲裁模间隙，能计算凸、凹工作部分的尺寸；2）能合理排样提高板料的利用率，并能计算板料的利用率；3）掌握冲裁的工艺分析和设计。学习目的和要求：学习目的和要求：课程内容课程内容：（1）冲裁变形机理(冲裁变形过程、冲裁件断面特征)；（2）凸模与凹模之间的间隙(间隙对尺寸精度的影响、间隙对冲裁力的影响、确定合理间隙的理论依据、合理间隙的选择)；（3）凸、凹模刃口尺寸的计算(计算原则、凸凹模分开加工时尺寸与公差的确定、凸凹模配合加工时尺寸与公差的确定)；（4）冲裁力的计算与降低冲裁力的方法(冲裁力的计算、卸料力、推件力与顶件力的计算)；（5）材料的经济利用(排样、搭边、条料宽度的确定)；（6）冲裁的工艺设计(冲裁件的工艺性分析、冲裁工艺方案的确定)；（7）压力中心的计算。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009考核知识点和考核要求考核知识点和考核要求：（1）识记：排样、搭边、整修、精密冲裁。（2）领会：冲裁模间隙对模具寿命、冲裁力的影响；冲裁力的计算与降低冲裁力的方法；冲裁的工艺设计方法。（3）综合应用：合理冲裁模间隙的确定；凸、凹模刃口尺寸计算。重点重点：（1）冲裁变形规律及冲裁件质量影响因素；（2）刃口尺寸计算原则和方法；（3）冲裁工艺性分析与工艺方案制定；难点难点：（1）冲裁变形规律及冲裁件质量影响因素；（2）刃口尺寸计算原则和方法；冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009本章知识点本章知识点3.1 冲裁过程的分析冲裁过程的分析一、冲裁变形过程一、冲裁变形过程1弹性变形阶段2塑性变形阶段3断裂分离阶段材料内裂纹首先在凹模刃口附近，继而在凸模刃口侧面产生。二、冲裁件断面的形状二、冲裁件断面的形状冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009三、冲裁件质量及其影响因素三、冲裁件质量及其影响因素冲裁件质量：指断面状况断面状况、尺寸精度尺寸精度和形状误差形状误差。影响因素：1.冲裁件断面质量影响因素：()材料性能的影响()模具间隙的影响()模具刃口状态的影响2.冲裁件尺寸精度及其影响因素指冲裁件的实际尺寸与图纸上基本尺寸之差3.冲裁件形状误差及其影响因素（1）冲模的制造精度（零件加工和装配）（2）材料的性质（3）冲裁间隙 指翘曲、扭曲、变形等缺陷。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.2 凸模与凹模之间的间隙凸模与凹模之间的间隙1、间隙对冲裁的影响（1）间隙对冲裁件质量的影响。间隙对冲裁件断面质量的影响间隙对尺寸精度的影响Z=14%24%t（2）间隙对冲裁力的影响：（3）间隙对模具寿命的影响：冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.3 凸、凹模刃口尺寸的计算凸、凹模刃口尺寸的计算一、凸、凹模刃口尺寸计算原则设计落料模先确定凹模刃口尺寸，以凹模为基准，间隙取在凸模上，即冲裁间隙通过减小凸模刃口尺寸来取得。设计冲孔模先确定凸模刃口尺寸，以凸模为基准，间隙取在凹模上，冲裁间隙通过增大凹模刃口尺寸来取得。所以，当计算凸、凹模刃口尺寸时，应按落料和冲孔两种情况分别考虑根据冲模在使用过程中的磨损规律，设计落料模时，凹模基本尺寸应取接近或等于工件的最小极限尺寸；设计冲孔模时，凸模基本尺寸则取接近或等于工件孔的最大极限尺寸。模具磨损预留量与工件制造精度有关。冲裁（设计）间隙一般选用最小合理间隙值（Zmin）。4.对于落料件一般标注单向负公差。假定工件的公称尺寸为D,工件公差为，则工件尺寸是D0-。冲孔件的公差一般为单向正公差，假定冲孔件的公称尺寸为D,工件公差为，则工件尺寸是d+0。若工件尺寸标注有正负偏差，则应将正负偏差换算成上述要求的等价的正公差或负公差，若工件没有标注公差，则工件公差按国家标准非配合尺寸的IT14级来处理。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009二、凸、凹模刃口尺寸的计算方法加工方法加工方法：1.凸、凹模分开加工：是指凸模与凹模可以分别按各自的图纸加工至最后尺寸。具有互换性、制造周期短，但Zmin不易保证，需提高加工精度，增加制造难度。2.凸、凹模配合加工：是指先加工凸模(或凹模)，然后根据制造好的凸模(或凹模)的实际尺寸，配做凹模(或凸模)，在凹模(或)凸模上修出最小合理间隙值。Zmin易保证，无互换性、制造周期长。使用于形状复杂的冲裁件冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009凸、凹模分开加工时尺寸与公差的确定凸、凹模分开加工时尺寸与公差的确定：1.落料：设落料件尺寸为D0-，根据计算原则，先确定凹模尺寸，再减小凸模尺寸以保证最小合理间隙。2.冲孔：设落料件尺寸为d+0，根据计算原则，先确定凸模尺寸，再增大凸凹模尺寸以保证最小合理间隙。3.孔心距：假若已知工件孔心距的公称尺寸L,孔心距的精度，表示为L（/2）。模具上的孔心距为：=L 4.校核：为了保证可能的初始间隙不超过Zmax，即p+d Zmax-Zmin冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009凸、凹模配合加工时尺寸与公差的确定凸、凹模配合加工时尺寸与公差的确定：冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009本节习题本节习题1、填空：、填空：在平板的毛坯上沿封闭轮廓进行冲裁，余下的是废料的工序为()。2、填空：、填空：对成型件边缘进行冲裁，以获得工件要求的形状和尺寸称为()。3、选择：、选择：对冲裁变形过程描述不正确的为()A弹性变形阶段，变形区内部材料应力小于屈服应力，应力状态未满足塑性条件 B塑性变形阶段，在塑剪变形的同时还伴有纤维的弯曲和拉伸 C断裂分离阶段，材料内裂纹首先在凸模刃口附近，继而在凹模刃口侧面产生 D冲裁变形过程的三个阶段的前提条件是间隙正常、刃口锋利4、填空：、填空：间隙正常、刃口锋利情况下，冲裁变形过程可分为()、()和()三个阶段5、填空：、填空：冲裁件断面的形状可以分为()、()、()和()四个部分6、填空：、填空：模具间隙对冲裁件断面质量的影响：间隙小，出现二次()，产生第二光亮带；间隙大，出现二次()，产生二个斜度。7、填空：、填空：模具刃口状态对冲裁件断面质量的影响：当凸模刃口磨钝时，则会在l()上端产生毛刺；当凹模刃口磨钝时，则会在c()的下端产生毛刺；当凸、凹模刃口同时磨钝时，则冲裁件上、下端都会产生毛刺。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20098、选择：、选择：关于间隙对冲裁的影响描述错误的有()。A随间隙的增大冲裁力有一定程度的降低，但影响不是很大 B间隙小时，冲孔件尺寸小于凸模尺寸 C间隙过小时，材料在凸、凹模刃口附近产生的裂纹不重合，将产生二次拉裂 D Z=14%24%t为较合适9、选择：、选择：关于间隙对模具寿命的影响描述错误的有()。A间隙过小时，接触压力会增大，摩擦距离增长，摩擦发热严重，导致模具磨损加剧，使模具与材料之间产生粘结现象，还会引起刃口的压缩疲劳破坏，使之崩刃 B间隙过大时，板料弯曲拉伸相对增加，使模具刃口端面上的正压力增大，容易产生崩刃或产生塑性变形，使磨损加剧 C模具的磨损中凹模侧面的磨损最大，若采用较大间隙，可使孔径在冲裁后的回弹增大，减小卸料时与凸模侧面的摩擦。从而减小凸模侧面的磨损。D间隙合适或适当增大模具问隙，可使凸、凹模侧面与材料间摩擦减小，并减缓间隙不均匀的不利因素，从而提高模具寿命10、简答题：、简答题：试写出冲裁凸凹模刃口尺寸计算的原则(5分)冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/200911、选择：、选择：对凸、凹模加工方法描述错误的是：()A凸、凹模分开加工是指凸模与凹模可以分别按各自的图纸加工至最后尺寸B凸、凹模分开加工,具有互换性、制造周期短，但Zmin不易保证C凸、凹模配合加工是指先加工凸模(或凹模)，然后根据制造好的凸模(或凹模)的实际尺寸，配做凹模(或凸模)，在凹模(或)凸模上修出最小合理间隙值。D凸、凹模配合加工,Zmin易保证，无互换性、制造周期长。使用于形状简单的冲裁件12、填空：、填空：设落料件尺寸为D0-则凹模尺寸设计公式为:();设冲孔件尺寸为d+0，则凸模尺寸设计公式为:()。13、计算题、计算题:冲制图示零件，材料为Q235，料厚t=2mm。计算冲裁凸、凹模刃口尺寸及公差。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/200914、计算题：、计算题：冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.4 冲裁的工艺设计冲裁的工艺设计一、冲裁件的工艺性分析一、冲裁件的工艺性分析冲裁件的工艺性是指冲裁件对冲裁工艺的适应性，对冲裁工艺的适应性，即冲裁件的形状结构、尺寸大小及偏差是否符合冲裁加工的工艺要求。冲裁件设计要满足如下要求：冲裁件设计要满足如下要求：（1）冲裁件的形状 形状应尽可能简单、对称、排样废料少。在许可的情况下，尽量把冲裁件设计成少、无废料排样的形状。（2）冲裁件内形及外形的转角 冲裁件的外形或内孔的交角处，应避免尖锐的清角，用适宜的圆角相连。（3）冲裁件上凸出的悬臂和凹槽 宽度不宜太小，应避免有窄长的切口和过窄的切槽冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009（4）冲裁件的孔边距与孔间距 冲裁件上孔与孔、孔与边缘之间的距离不应过小，否则会产生孔与孔间材料的扭曲，或使边缘材料变形（5）冲裁件的孔径冲裁件的孔径太小时，凸模易折断或压弯。（6）在弯曲件或拉深件上冲孔时孔与壁之间的距离L有一定的限制，不能太小，太小容易变形。（7）冲裁件尺寸标注 冲裁件尺寸的基准应尽可能与制造模具时定位基准重合基准重合，选择在冲裁过程中不参加变形的面或线上不参加变形的面或线上。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009二、冲裁工艺方案的确定二、冲裁工艺方案的确定1冲裁工序的组合冲裁工序可分为单工序冲裁、复合冲裁和连续冲裁。（1）根据生产批量生产批量来确定：小批量与试制采用单工序冲裁，中批和大批量生产采用复合冲裁或连续冲裁（2）根据冲裁件尺寸和精度等级尺寸和精度等级来确定 复合冲裁所得到的工件尺寸公差等级高。（3）根据对冲裁件尺寸形状形状的适应性来确定 尺寸小，考虑单工序上料不方便和生产率低，常采用复合冲裁和连续冲裁。中等尺寸，制造多副单工序模的费用比复合模昂贵，宜采用连续冲裁。对于工件上孔与孔之间或孔与边缘之间的距离过小时，不宜采用复合冲裁和单工序冲裁，宜采用连续冲裁，即连续冲裁可以加工形状复杂、宽度很小等异形工件。（4）根据模具制造安装调整安装调整的难易和成本成本的高低来确定 对复杂形状的工件，采用复合冲裁比采用连续冲裁好，因模具制造、安装调整较容易，成本较低。（5）根据操作操作是否方便与安全来确定 复合冲裁出件和清除废料较困难，工件安全性较差，连续冲裁较安全。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20092、冲裁顺序的安排（1）级进级进冲裁顺序的安排先冲孔或冲缺口，最后落料或切断，将冲裁件与条料分离。（2）多工序冲裁件用单工序单工序冲裁时的顺序安排 1）先落料使坯料与条料分离，再冲孔或冲缺口。2）冲裁大小不同、相距较近的孔时，为减少孔的变形，应先冲大孔后冲小孔。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.5 排样排样一、材料的合理利用一、材料的合理利用减少工艺废料减少工艺废料的有力措施：设计合理的排样方案；选择合适的板料规格和合理的裁板法（减少料头、料尾和边余料）；利用废料作小零件（如表中的混合排样）等。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009二、排样方法二、排样方法排样排样:冲裁件在条料、带料或板料上的布置方法。根据材料的合理利用情况，条料排样方法可分为三种：1.有有废料排样（a）2.少少废料排样（b）3.无无废料排样（c、d）三、搭边三、搭边搭边搭边：排样时冲裁件之间以及冲裁件与条料侧边之间留下的工艺废料。搭边的作用：搭边的作用：一是补偿定位误差和剪板误差，确保冲出合格零件；二是增加条料刚度，方便条料送进，提高劳动生产率；搭边还可以避免冲裁时条料边缘的毛刺被拉入模具间隙，从而提高模具寿命。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009四、排样图四、排样图冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.6 冲裁力的计算与降低冲裁力的方法冲裁力的计算与降低冲裁力的方法一、冲裁力的计算二、降低冲裁力的方法1阶梯凸模冲裁2斜刃冲裁 3加热冲裁（红冲）三、卸料力、推件力及顶件力的计算三、卸料力、推件力及顶件力的计算冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009本节习题本节习题1、选择：、选择：对冲裁件工艺性设计要求描述不正确的是:()A形状应尽可能简单、对称、排样废料少，在许可的情况下，尽量把冲裁件设计成少、无废料排样的形状 B冲裁件的外形或内孔的交角处，可以使用尖锐的清角，也可以使用圆角相连。C冲裁件上凸出的悬臂和凹槽宽度不宜太小，应避免有窄长的切口和过窄的切槽 D冲裁件上孔与孔、孔与边缘之间的距离不应过小，否则会产生孔与孔间材料的扭曲，或使边缘材料变形2、选择：、选择：对冲裁件工艺性设计要求描述不正确的是:()A冲裁件的孔径太小时，凸模易折断或压弯 B冲裁件的外形或内孔的交角处，可以使用尖锐的清角，也可以使用圆角相连。C在弯曲件或拉深件上冲孔时孔与壁之间的距离有一定的限制，不能太小，太小容易变形 D冲裁件尺寸的基准应尽可能与制造模具时定位基准重合，选择在冲裁过程中不参加变形的面或线上冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093、选择：、选择：对冲裁工序的组合描述不正确的是:()A冲裁工序可分为单工序冲裁、复合冲裁和连续冲裁 B复合冲裁是在压机一次行程中，在模具的同一位置完成两个或两个以上的工序 C连续冲裁是把完成一个冲裁件的几个工序，排列成一定的顺序，组成连续模 D对冲裁工序的组合中，连续冲裁模精度是最高的，复合模次之，单工序模精度最低。4、选择：、选择：对冲裁工序的组合选择描述不正确的是:()A小批量与试制采用单工序冲裁，中批和大批量生产采用复合冲裁或连续冲裁 B复合冲裁所得到的工件尺寸公差等级高，工件较平整 C尺寸小，考虑单工序上料不方便和生产率低，常采用复合冲裁和连续冲裁。中等尺寸，制造多副单工序模的费用比复合模昂贵，宜采用连续冲裁 D对复杂形状的工件，采用连续冲裁比采用复合冲裁好。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20095、选择：、选择：对冲裁顺序描述不正确的是:()A级进冲裁先冲孔或冲缺口，最后落料或切断，将冲裁件与条料分离 B采用定距侧刃时，定距侧刃切边工序安排与首次冲孔同时进行，以便控制送料进距。C多工序冲裁件用单工序冲裁时的顺序先落料使坯料与条料分离，再冲孔或冲缺口 D冲裁大小不同、相距较近的孔时，为减少孔的变形，应先冲小孔后冲大孔。6、填空：、填空：提高材料利用率的方法有:减少()和利用()7、选择：、选择：减少工艺废料的措施不包含:()A设计合理的排样方案 B当材料和厚度相同时，在尺寸允许的情况下，较小尺寸的冲件可在较大尺寸冲件的废料中冲制出来 C选择合适的板料规格和合理的裁板法 D利用废料作小零件冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20098、填空：、填空：冲裁件在条料、带料或板料上的布置方法称为()9、填空：、填空：排样时冲裁件之间以及冲裁件与条料侧边之间留下的工艺废料称为()10、选择：、选择：对搭边的作用描述不正确的为()A补偿定位误差和剪板误差，确保冲出合格零件 B增加条料刚度，方便条料送进，提高劳动生产率 C尽可能缩小搭边值甚至没有搭边可以提高材料的利用率。D可以避免冲裁时条料边缘的毛刺被拉入模具间隙，从而提高模具寿命11、选择：、选择：对搭边值的影响因素描述不正确的为()A硬材料的搭边值可大一些；软材料、脆材料的搭边值要小一些。B材料越厚，搭边值也越大 C零件外形越复杂，圆角半径越小，搭边值取大些 D弹性卸料比刚性卸料的搭边小一些冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/200912、填空：、填空：已知如图所示：t=3mm;=685Mpa 孔冲裁力忽略，冲裁力()。98037013、填空：、填空：降低冲裁力的方法有()、()和()14、填空：、填空：推件力的计算公式()冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20091、学习目的和要求通过学习，了解冲裁模的分类及结构,掌握冲裁模主要零部件的设计过程 本章大纲本章大纲2、课程内容（1）概述；（2）冲裁模(单工序冲裁模、复式冲孔模、导板模、连续模、复合模)的结构分析；（3）冲裁模主要零件(工作零件、定位零件、卸料推件零件、导向零件、连接固定零件)的设计；（4）其他冲裁模(精冲模、硬质合金冲裁模)；3、考核知识点和考核要求（1）识记：单工序冲裁模、复式冲孔模、连续模、复合模。（2）领会：常用冲裁模(单工序模、连续模、复合模)的工作原理。（3）综合应用：冲裁模零部件的设计计算。4、重点和难点（1）重点：冲裁模零部件设计。（2）难点：冲裁模零部件设计冲裁模设计冲裁模设计冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.7 3.7 概述概述3.7.1冲裁模分类冲裁模分类一、按工序性质分类一、按工序性质分类落料模：沿封闭的轮廓将工件与材料分离冲孔模：沿封闭的轮廓将废料与工件分离切断模：沿敞开的轮廓将材料分离切口模：沿敞开的轮廓将零件局部切开但不完全分离剖切模：将一个工件切成两个或多个工件整修模：切除冲裁件中粗糙的切缘，获得光洁垂直的断面精冲模：从板料中分离出尺寸精确、断面光洁垂直的冲裁件二、按工序组合分类二、按工序组合分类单工序模：连续模（又称级进模）：是在压力机一次行程中，在一副模具的不同位置上同时完成两道或多道工序的冲模。复合模：在压力机的一次行程中，在一副模具的同一位置上完成几个不同工序的冲模。冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009三、按上下模间的导向方式分类三、按上下模间的导向方式分类有无导向的敞开式模和有导向的导板模、导柱模等四、按卸料装置分类四、按卸料装置分类五、按挡料或定料的形式分类五、按挡料或定料的形式分类有带固定卸料板冲模和弹压卸料板冲模有固定挡料销、活动挡料销、导正销和侧刃的冲模冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.7.2冲裁模的结构组成冲裁模的结构组成工作零件定位零件卸料与推件零部件导向零件连接与固定零件冲裁模零部件工艺零件结构零件(凸模，凹模，凸、凹模)(挡料销，导正销，定位板，导料板等)(卸料板，压料板，顶件器等)(导柱，导套，导板，导筒)冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20093.7.3 3.7.3 冲裁模的结构分析冲裁模的结构分析单工序冲裁模单工序冲裁模冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009复式冲孔模连续模/级进模复合模正装复合模与倒装复合模的区别凸凹模装在上模，落料凹模装于下模，称为正装复合模凸凹模装在下模，落料凹模装于上模，称为倒装复合模冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009工作零件一凸模（1）圆形凸模）圆形凸模 指凸模端面为圆形的凸模（2）非圆形凸模）非圆形凸模 指凸模端面为非圆形的凸模（3）大、中型凸模）大、中型凸模(整体式、镶拼式)（4）冲小孔凸模：）冲小孔凸模：二凹模三.凸凹模四凸、凹模的镶拼结构冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009本节习题本节习题1、填空：、填空：冲裁模按卸料装置分为()和()2、名次解释：、名次解释：级进模3、名次解释：、名次解释：复合模4、填空：、填空：冲裁模零部件可分为()和()两大类。5、填空：、填空：冲裁模零部件可分为()、()、()、导向零件和连接固定零件6、填表：、填表：在模具图上写出各个件的名称且归类为五类零件冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/20097、填空：、填空：凸凹模装在上模，落料凹模装于下模，称为(),其除料、除件装置的数量为()套。8、填空：、填空：实现冲裁变形使材料正确分离的零件为()9、填空：、填空：圆形凸模的固定方式为()固定，螺钉压紧。10、选择：、选择：不属于对冲小孔凸模采取的保护措施的为()A加保护套 B采用短凸模的冲孔模 C采用优质材料 D提高模架刚度和精度11、选择：、选择：当采用固定卸料板和导料板时,凸模长度公式为h1凸模固定板厚度h2 卸料板厚度h3 导料板厚度h不包含的内容为()A凸模进入凹模的深度B凸模修磨量C冲模在闭合状态下卸料板到凸模固定板间的距离D板料厚度冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/200912、选择：、选择：对凸、凹模的镶拼结构描述正确的有()A镶拼结构可以改善加工工艺性，减少钳工工作量，提高模具加工精度 B较薄弱或易磨损的局部凸、凹部分，应单独分块 C拼块间应能通过磨削或增减垫片方法，调整其间隙 D尽量使拼块的形状、尺寸相同13、选择、选择：不属于镶拼结构的固定方法为：()A平面式固定 B压入式固定 C焊接式固定 D斜楔式固定冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009定位零件1导料销、导料板2侧压装置3挡料销4侧刃5导正销6定位板和定位销 冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009三、卸料装置与推件装置1卸料装置（1）固定卸料板（2）弹压卸料装置（3）废料切刀2推件（顶件）装置（1）推件装置a）刚性推件装置弹性推件装置（2）顶件装置冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009四、导向零件1模架（1）导柱模模架（2）导板架模架2模座3导柱和导套零件导向装置冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009五、连接与固定零件1模柄2固定板3垫板4螺钉与销钉六、模具的闭合高度六、模具的闭合高度冷冷冲冲压压工工艺艺与与模模具具设设计计10/17/2009本节习题本节习题1、填空：、填空：导料销：从右向左送料时，导料销装在()侧；从前向后送料时，导料销装在()侧。2、填空：、填空：若条料公差较大，为避免条料在导料板中偏摆，保证条料紧靠导料板一侧正确送进,设置()3、填空：、填空：在级进模中，为了限定条料送进距离，在条料侧边冲切出一定尺寸缺口的凸模,此凸模称为()4、填空：、填空：弹压卸料装置在卸料的同时还有()的作用。5、填空：、填空：刚性推件装置一般包括打杆、()、()和()6、填空：、填空：冲件尺寸大，采用()将废料切开而卸料7、填空：、填空：导板模模具的主要特点是上、下模依靠()的间隙配合导向8、判断：、判断：导柱导套的配合间隙必须小于冲裁间隙()9、名次解释：、名次解释：模具的闭合高度
