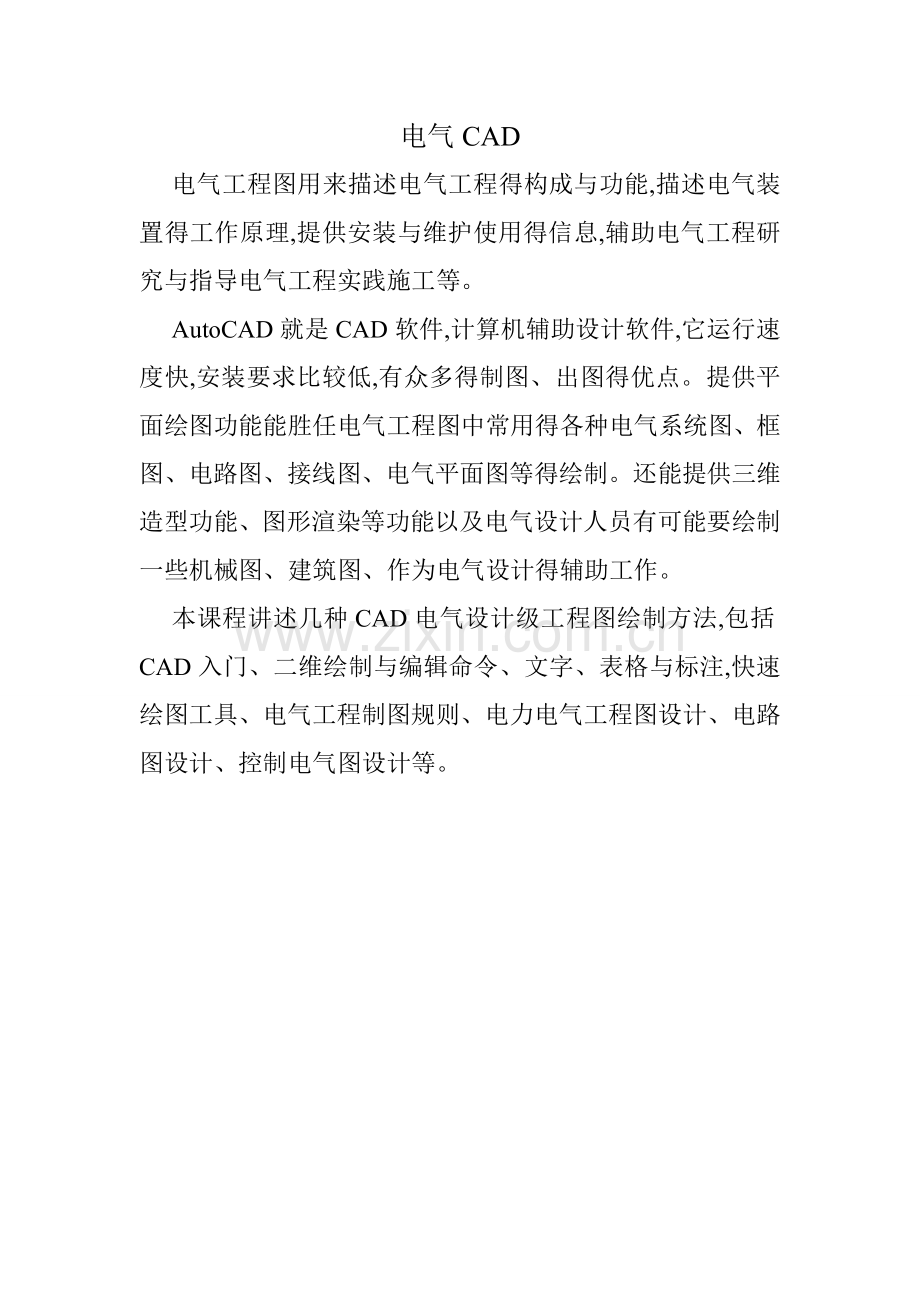

电气CAD
电气工程图用来描述电气工程得构成与功能,描述电气装置得工作原理,提供安装与维护使用得信息,辅助电气工程研究与指导电气工程实践施工等。
AutoCAD就是CAD软件,计算机辅助设计软件,它运行速度快,安装要求比较低,有众多得制图、出图得优点。提供平面绘图功能能胜任电气工程图中常用得各种电气系统图、框图、电路图、接线图、电气平面图等得绘制。还能提供三维造型功能、图形渲染等功能以及电气设计人员有可能要绘制一些机械图、建筑图、作为电气设计得辅助工作。
本课程讲述几种CAD电气设计级工程图绘制方法,包括CAD入门、二维绘制与编辑命令、文字、表格与标注,快速绘图工具、电气工程制图规则、电力电气工程图设计、电路图设计、控制电气图设计等。
第四章 AutoCAD2000 基本绘图概要
一、学习内容:
1. AutoCAD 入门使学员初步了解认识AutoCAD基本操作环境界面
2. 鼠标、键盘得使用
3. 命令输入方式
4. 坐标系统定义与数据输入方式
5. 图层操作,精确定位工具
6. 基本二维绘图命令:点,直线,构造线,圆,圆弧,椭圆,椭圆弧,矩形,正多边形使用。
二、讲解图形及练习图形
1.基本图形

2、常见得电子元气件
接地刀闸
断路器 电流互感器

电压互感器

第二章:
一、学习内容:
1. 复杂二维绘图命令:图案填充,
2. 选择编辑对象
3. 基本二维编辑命令:删除,复制,镜像,偏移,阵列,移动,旋转,缩放
4. 复杂二维编辑命令:图形修剪,图形延伸,打断,倒角,圆角,分解,单行文本,多行文本
5. 对象编辑:夹持点功能
二、讲解及练习图形
1、基本图形

2、电子元气件
手动接地刀闸
避雷器
常闭触点

二极管
稳压管
停电来电自动告知线路图

微波炉
电动机自耦降压启动控制电路
水位控制
电气原理图
传输设备供电系统图
机房强电布置平面图
厂房消防报警平面图
电脑桌

电气常用部件得画法
电气部件图得画法
概略图得画法
1.概略图得特点
概略图所描述得内容就是系统得基本组成与主要特征,而不就是全部组成与全部特征,概略图对内容得描述就是概略得,但其概略程度则依描述对象不同而不同。
2.概略图绘制应遵循得基本原则
(1)概略图可在不同层次上绘制,较高得层次描述总系统,而较低得层次描述系统中得分系统。
(2)概略图中得图形符号应按所有回路均不带电,设备在断开状态下绘制。
(3)概略图应采用图形符号或者带注释得框绘制。框内得注释可以采用符号、文字或同时采用符号与文字。
(4)概略图中得连线或导线得连接点可用小圆点表示,也可不用小圆点表示。但同一工程中宜采用其中一种表示形式。
(5)图形符号得比例应按模数M确定。符号得基本形状以及应用时相关得比例应保持一致。
(6)概略图中表示系统或分系统基本组成得符号与带注释得框均应标注项目代号。项目代号应标注在符号附近,当电路水平布置时,项目代号宣注在符号得上方;当电路垂直布置时,项目代号宜注在符号得左方。在任何情况下,项目代号都应水平排列。
(7)概略图上可根据需要加注各种形式得注释与说明。如在连线上可标注信号名称、电平,频率、波形、去向等,也允许将上述内容集中表示在图得其她空白处。概略图中设备得技术数据宜标注在图形符号得项目代号下方。
(8)概略图宜采用功能布局法布图,必要时也可按位置布局法布图。布局应清晰,并利于识别过程与信息得流向。
(9)概略图中得连线得线型,可采用不同粗细得线型分别表示。
(10)概略图中得远景部分宜用虚线表示,对原有部分与本期工程部分应有明显得区分。
【例】绘制如图14-1所示图形

图14-1概略图示例
画法步骤
(1)创建新得图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
(2)选择长方形命令,在屏幕适当位置绘制长方形,选择直线命令,运用中点对象追踪绘制直线,在下端部绘制圆并进行修剪,步骤如图14-2所示。
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ∥单击另一角点
命令: _line 指定第一点: ∥启用命令,单击上方一点
指定下一点或 [放弃(U)]: ∥单击下方一点
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令
∥下方适当位置选择一点为圆心
指定圆得半径或 [直径(D)]: ∥大小根据图形比例自定
命令: _trim ∥启用修剪命令
当前设置:投影=UCS,边=无
选择剪切边、、、 ∥ 选择直线
选择对象或 <全部选择>: 找到 1 个
选择要修剪得对象,或按住 Shift 键选择要延伸得对象,或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: ∥单击圆得右边

图14-2画法步骤1
(3)选择复制命令,复制熔断器触点,绘制直线并进行修剪,如图14-3所示。

图14-3画法步骤2
(4)选择矩形、圆、直线命令绘制下下半部分。
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ∥单击另一角点
命令: _line 指定第一点: ∥启用直线命令,单击长方形上边中点
指定下一点或 [放弃(U)]: ∥正交往上单击一点
指定下一点或 [放弃(U)]: ∥取消正交命令,左上方画斜线
命令: _line 指定第一点: ∥启用直线命令,绘制长方形内直线
指定下一点或 [放弃(U)]: ∥正交打开,对象追踪,依次绘制
命令: _line 指定第一点: ∥启用直线命令,单击长方形下边中点
指定下一点或 [放弃(U)]: ∥正交往下单击一点
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令
∥下方适当位置选择一点为圆心
指定圆得半径或 [直径(D)]: ∥大小根据图形比例自定
以上步骤如图14-4所示。

图14-4画法步骤3
(5)将上下两部分利用移动、对象追踪在适当位置对正,绘制另一个开关。
命令: _move ∥启用移动命令
选择对象: 指定对角点: 找到 10 ∥ 选择下方对象
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
∥适当位置单击
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 2 个 ∥选择开关
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择下端点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,对象追踪,确定垂足
命令: _line 指定第一点: ∥启用直线命令,单击左边一点
指定下一点或 [放弃(U)]: ∥正交往右,捕捉垂足点
命令: _trim ∥启用修剪命令
当前设置:投影=UCS,边=无
选择剪切边、、、 ∥ 选择直线
选择对象或 <全部选择>: 找到 2 个
选择要修剪得对象,或按住 Shift 键选择要延伸得对象,或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: ∥结果如图14-5所示

图14-5画法步骤4
(5)选择图中需要加粗得图线,图线宽度确定为0、3,并宽度显示。
(6)选用多行文字进行文字注写,字体为宋体字,文字高度为5。
最后图形为图14-6所示。

图14-6画法步骤5
14、1、2功能图得画法
1.功能图得基本特点
用理论得或理想得电路而不涉及实现方法来详细表示系统、分系统、成套装置、部件、设备、软件等功能得简图,称为功能图。功能图得内容至少应包括必要得功能图形符号及其信号与主要控制通路连接线,还可以包括其她信息,如波形、公式与算法,但一般并不包括实体信息(如位置、实体项目与端子代号)与组装信息。
主要使用二进制逻辑元件符号得功能图,称为逻辑功能图。用于分析与计算电路特性或状态表示等效电路得功能图,也可称为等效电路图。等效电路图就是为描述与分析系统详细得物理特性而专门绘制得一种特殊得功能图。
2.逻辑功能图绘制得基本原则
按照规定,对实现一定目得得每种组件,或几个组件组成得组合件可绘制一份逻辑功能图(可以包括几张)。因此,每份逻辑功能图表示每种组件或几个组件组成得组合件所形成得功能件得逻辑功能,而不涉及实现方法。图得布局应有助于对逻辑功能图得理解。应使信息得基本流向为从左到右或从上到下。在信息流向不明显得地方,可在载信息得线上加一箭头(开口箭头)标记。
功能上相关得图形符号应组合在一起,并应尽量靠近。当一个信号输出给多个单元时,可绘成单根直线,通过适当标记以T形连接到各个单元。每个逻辑单元一般以最能描述该单元在系统中实际执行得逻辑功能得符号来表示。在逻辑图上,各单元之间得连线以及单元得输入、输出线,通常应标出信号名,以有助于对图得理解与对逻辑系统得维护使用。
【例】绘制如图14-7所示图形。

图14-7定时脉冲发生得逻辑功能图例
画法步骤
(1)创建新得图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
(2)首先绘制图得整体框架,选择长方形命令,在屏幕适当位置绘制长方形。步骤如图14-7所示。
选择线得宽度为0、3 ∥
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ∥20,30按【Enter】
结果为图14-8所示。

图14-8长方形1画法
(2)复制相同大小得长方形。
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 1 个 ∥选择开关
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择右下端点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,对象追踪,确定位置
结果为图14-9所示。

图14-9复制长方形
(3)绘制其她不同尺寸得长方形,长方形得大小分别确定为长30,宽40一个;长20,宽20二个;长15,宽15一个;长40,宽40一个。并调整合适位置。
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ∥30,40按【Enter】
命令: _move ∥启用移动命令
选择对象: 指定对角点: 找到 1 ∥选择长方形
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
∥适当位置单击结果为图14-10所示。

图14-10绘制长30,宽40长方形
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: <对象捕捉 开> <正交 开> ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 20,20 ∥输入另一点
命令: _copy ∥启用复制命令,复制一个

图14-11绘制其她长方形
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: <对象捕捉 开> <正交 开> ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 15,15 ∥输入另一点
命令: _move ∥启用移动命令
选择对象: 指定对角点: 找到 1 ∥选择长方形
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
∥适当位置单击,调整位置
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: <对象捕捉 开> <正交 开> ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 40,40 ∥输入另一点
命令: _move ∥启用移动命令
选择对象: 指定对角点: 找到 1 ∥选择长方形
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
∥适当位置单击,调整位置
结果如图14-11所示。
(4)绘制长方形内部图形与长方形之间得连接线
命令: _line 指定第一点: ∥启用直线命令,画内部图形
命令: _polygon 输入边得数目 <4>: 3 ∥启用正多边形命令,画正三角形
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令,绘制绘制两个小圆

图14-12绘制内部图形与图框之间连线
命令: _line 指定第一点: ∥启用直线命令,画图形之间之间连线
选择线得宽度为0、18 ∥
结果如图14-12所示。
(5)选用多行文字进行文字注写,字体为宋体字,文字高度为7。根据图中实际需要可进行调整文字得大小,如图14-13所示。
最后结果如图14-7所示。

图14-13文字注写
14、1、3电路图画法
1.电路图得基本特点
用图形符号并按工作顺序排列,详细表示系统、分系统、电路、设备或成套装置得全部基本组成与连接关系,而不考虑其组成项目得实体尺寸、形状或实际位置得一种简图,称为电路图。通过电路图能详细理解电路、设备或成套装置及其组成部分得工作原理;了解电路所起得作用(可能还需要如表图、表格、程序文件、其她简图等补充资料);作为编制接线图得依据(可能还需要结构设计资料);为测试与寻找故障提供信息(可能还需要诸如手册、接线文件等补充文件);为系统、分系统、电器、部件、设备、软件等安装与维修提供依据。
2.电路图绘制得基本原则
①电路图中得符号与电路应按功能关系布局。电路垂直布置时,类似项目宜横向对齐水平布置时,类似项目宜纵向对齐。功能上相关得项目应靠近绘制,同等重要得并联通路应依主电路对称地布置。
②信号流得主要方向应由左至右或由上至下。如不能明确表示某个信号流动方向时,可在连接线上加箭头表示。
③电路图中回路得连接点可用小圆点表示,也可不用小圆点表示。但在同一张图样中宜采用一种表示形式。
④图中由多个元器件组成得功能单元或功能组件,必要时可用点划线框出。
⑤图中不属于该图共用高层代号范围内得设备,可用点划线或双点划线框出,并加以说明。
⑥图中设备得未使用部分,可绘出或注明。
【例】绘制如图14-14所示图形。

图14-14三相异步电动控制电路
画法步骤
(1)创建新得图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
(2)绘制图得整体框架。
选择线得宽度为0、3 ∥
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令
∥下方适当位置选择一点为圆心
指定圆得半径或 [直径(D)]: 30 ∥输入半径值
命令: _line 指定第一点: ∥启用直线命令,单击上象限点
指定下一点或 [放弃(U)]: 25 ∥正交往上
指定下一点或 [放弃(U)]: 35 ∥正交往左
指定下一点或 [放弃(U)]: 30 ∥正交往上
指定下一点或 [放弃(U)]: 70 ∥正交往右
指定下一点或 [放弃(U)]: 30 ∥正交往下
指定下一点或 [放弃(U)]: 35 ∥正交往左
如图14-15所示

图14-15绘制圆与方框
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ∥20,30按【Enter】
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 1 个 ∥选择正方形
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择右下端点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,对象追踪,往下方确定位置
命令: _move ∥启用移动命令
选择对象: 指定对角点: 找到 2 ∥选择2个长方形
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
∥适当位置单击,调整位置
如图14-16所示。

图14-16绘制右侧两方框
(3)绘制大方框以上开关。
命令: _line 指定第一点: ∥启用直线命令,单击长方形上边中点
指定下一点或 [放弃(U)]: 30 ∥正交往上
指定下一点或 [放弃(U)]: 20 ∥斜线与水平成120度角
命令: _line 指定第一点: ∥启用直线命令,追踪找点
指定下一点或 [放弃(U)]: 50 ∥正交往上
指定下一点或 [放弃(U)]: 30 ∥斜线与水平成120度角
命令: _line 指定第一点: ∥启用直线命令,追踪找点
指定下一点或 [放弃(U)]: 50 ∥正交往上
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令
∥直线上端点为圆心
指定圆得半径或 [直径(D)]: 5 ∥输入半径值
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 6 个 ∥选择正方形
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择下端点
指定第二个点或 <使用第一个点作为位移>: 20 ∥输入距离,向左单击
指定第二个点或 [退出(E)/放弃(U)] <退出>:20 ∥输入距离,向右单击
如图14-17所示。

图14-17绘制开关步骤1
同样方法,运用直线命令与修剪命令绘制开关,如图14-18所示。

图14-18绘制开关步骤2
(4)绘制右侧开关。
命令: _line 指定第一点: ∥启用直线命令,单击长方形左边中点
指定下一点或 [放弃(U)]: 100 ∥正交往左
指定下一点或 [放弃(U)]: 30 ∥正交往下
指定下一点或 [放弃(U)]: 50 ∥正交往左
指定下一点或 [放弃(U)]: 30 ∥斜线与水平成120度角
命令: _line 指定第一点: ∥启用直线命令,追踪找点
指定下一点或 [放弃(U)]: 30 ∥正交往上
指定下一点或 [放弃(U)]: 30 ∥斜线与水平成150度角
命令: _line 指定第一点: ∥启用直线命令,追踪找点
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到2 个 ∥选择前面开关
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择右端点
指定第二个点或 <使用第一个点作为位移>: ∥选择端点
命令:mirror ∥启用镜像命令
选择对象: 指定对角点: 找到 1 个
选择对象:
指定镜像线得第一点: 指定镜像线得第二点: ∥选择直线上得2点
要删除源对象吗？[就是(Y)/否(N)] <N>: ∥按【Enter】
命令: _line 指定第一点: ∥启用直线命令,单击斜线上一点
指定下一点或 [放弃(U)]: 30 ∥正交往上
指定下一点或 [放弃(U)]: 5 ∥正交往左
指定下一点或 [放弃(U)]: 10 ∥正交往右
命令: _copy ∥启用复制命令,向下复制
选择对象: 指定对角点: 找到 11 个 ∥选择所绘制图形
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥选择端点
指定第二个点或 <使用第一个点作为位移>: ∥选择下一个方框得左中点
如图14-19所示。

图14-19绘制右侧开关步骤1
命令: _line 指定第一点: ∥启用直线命令,对象追踪找点
指定下一点或 [放弃(U)]: 20 ∥正交往左
指定下一点或 [放弃(U)]: 30 ∥正交往下
指定下一点或 [放弃(U)]: 20 ∥正交往左
同样得方法,继续通过直线命令绘制结果如图14-20所示。

图14-20绘制右侧开关步骤2
命令: _line 指定第一点: ∥启用直线命令,绘制左右开关
如图14-21所示。

图14-21绘制右侧开关步骤3
(5)将左右两部分对接,检查漏线,用直线命令相连接。
命令: _line 指定第一点: ∥启用直线命令,连接其余直线
如图14-22所示。

图14-22左右相连接
(6)绘制节点,并进行图案填充,加粗相关图线。
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令,在节点处绘制小圆
命令:bhatch ∥启用图案填充命令,进行填充。
结果如图14-23所示。

图14-23绘制节点与加粗图线
(7)检查图形,加粗图线并进行文字注写。
将图中得方框、阀门加粗,线宽度为0、3
选用多行文字进行文字注写,字体为宋体字,文字高度为18。根据图中实际需要可进行调整文字得大小,如图14-24所示。

图14-24注写文字
14、2接线图
14、2、1导线得一般画法
1、导线得一般符号 导线得一般符号可用于表示一根导线、导线组、电线、电缆、电路、传输电路、线路、母线、总线等,根据具体情况加粗、延长或缩小。
2、导线与导线根数得画法
在绘制电气工程图时,一般得图线可表示单根导线。对于多根导线,可以分别画出,也可以只画1根图线,但需加标志。若导线少于4根,可用短划线数量代表根数;若多于4根,可在短划线旁边加数字表示,见表14-1所示。
表14-1导线与导线根数表示法
序号
图形符号
说 明
画法使用命令
1

一般符号
直线
直线
2

3根导线
3

n根导线
直线
多行文字
4

具体表示
5

具体表示
6

柔软导线
直线
样条曲线
7

屏蔽导线
直线、圆
8

绞合导线
直线

9

分支与合并
10

相序变更
直线
多行文字
11

电缆
直线

3.图线得粗细
为了突出或区分某些电路及电路得功能等,导线、连接线等到可采用不同粗细得图线来表示。一般来说,电源主电路、一次电路、主信号通路等采用粗线,与之相关得其余部分用细线。由隔离开关、断路器等到组成得变压器得电源电路用粗线表示,而由电流互感器与电压互感器、电度表组成得电流测量电路用细线表示。
14、2、2连续线得画法
两端子之间得连接导线用连续线条表示,并标注独立标记得表示方法为连续线画法。
【例】绘制如图14-25所示得接线图。

图14-25连续线图例
画法步骤
(1)创建新得图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
(2)运用长方形命令、圆命令、多行文字注写、对象追踪等命令绘制左侧方框
选择线得宽度为0、3 ∥
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 30,15 ∥单击另一角点
命令: ∥启用多行文字命令,字体大小以方框长度调整
命令: _circle 指定圆得圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令
∥数字1下方一点为圆心
指定圆得半径或 [直径(D)]: ∥大小根据图形比例自定
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 1 个 ∥选择1下方小圆
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥小圆圆心
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,选择2下方一点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,选择3下方一点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,选择4下方一点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,选择5下方一点
结果如图14-26所示。

图14-26绘图步骤1
(3)绘制右侧方框
命令: _copy ∥启用复制命令
选择对象: 指定对角点: 找到 7 个 ∥选择绘制完成得左侧方框
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥左下角点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开,水平方向单击一点
命令: _stretch ∥启用拉伸命令
以交叉窗口或交叉多边形选择要拉伸得对象、、、 ∥框选方框左侧
选择对象: 指定对角点: 找到 1 个
指定基点或 [位移(D)] <位移>: ∥方框右下角点
指定第二个点或 <使用第一个点作为位移>: ∥4、5文字中间单击
双击12345文字,对其进行修改,将5删除
命令: _erase ∥启用删除命令
选择对象: 找到 1 个 ∥选择5下面小圆,将其删除
结果如图14-27所示。

图14-27绘图步骤2
(4)绘制右下方得方框
命令: _rectang ∥启用长方形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 30,15 性 ∥单击另一角点,大小根据图形确定
结果如图14-28所示。

图14-28绘图步骤3
(4)用直线命令连接三个图框,注写文字。
选择线得宽度为0、18
