七年级数学简单的旋转作图.doc

七年级数学简单的旋转作图

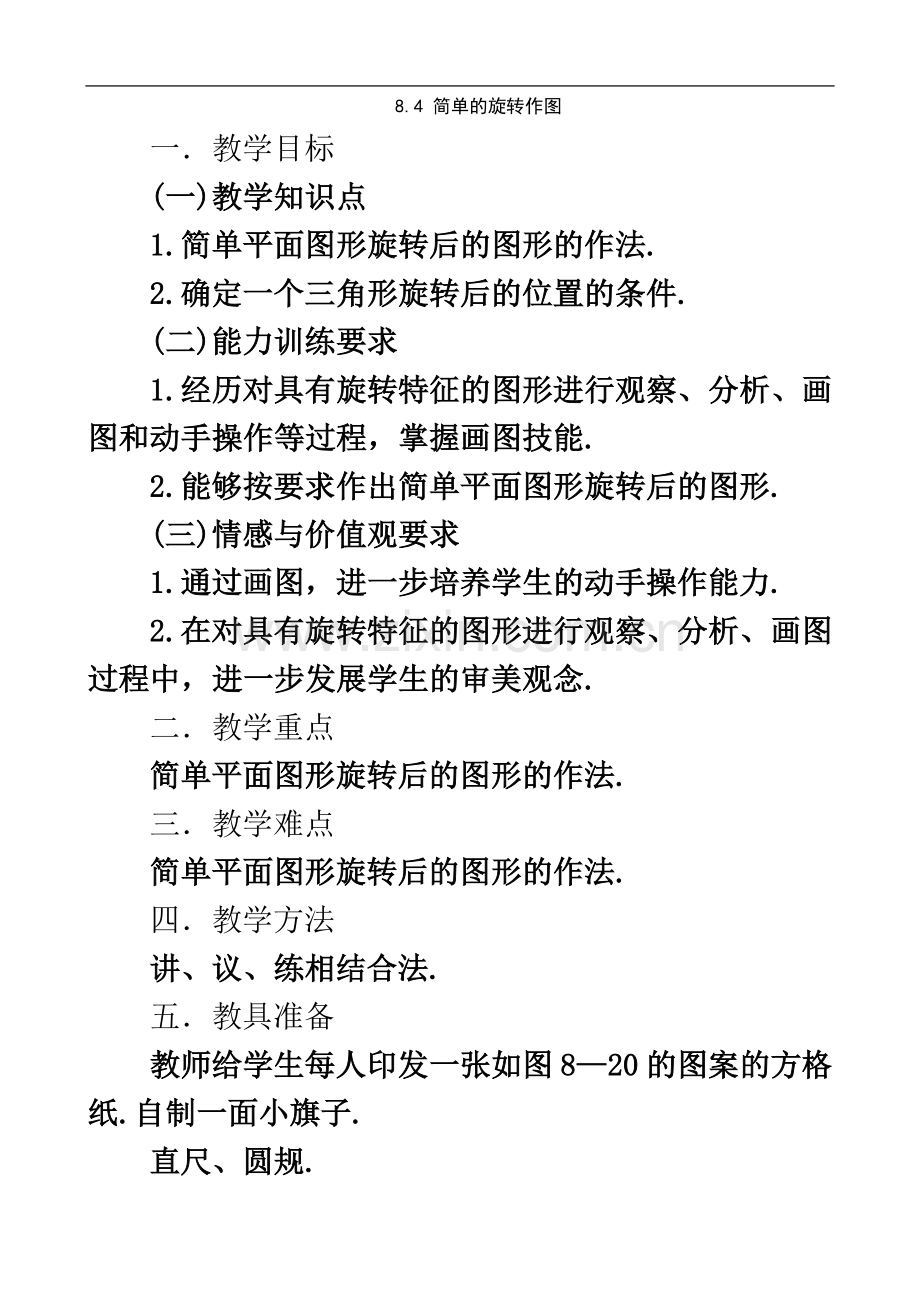

8.4 简单的旋转作图
一．教学目标
(一)教学知识点
1.简单平面图形旋转后的图形的作法.
2.确定一个三角形旋转后的位置的条件.
(二)能力训练要求
1.经历对具有旋转特征的图形进行观察、分析、画图和动手操作等过程，掌握画图技能.
2.能够按要求作出简单平面图形旋转后的图形.
(三)情感与价值观要求
1.通过画图，进一步培养学生的动手操作能力.
2.在对具有旋转特征的图形进行观察、分析、画图过程中，进一步发展学生的审美观念.
二．教学重点
简单平面图形旋转后的图形的作法.
三．教学难点
简单平面图形旋转后的图形的作法.
四．教学方法
讲、议、练相结合法.
五．教具准备
教师给学生每人印发一张如图8—20的图案的方格纸.自制一面小旗子.
直尺、圆规.
投影片三张：
第一张：引例(记作投影片§8.4 A)；
第二张：例1(记作投影片§8.4 B)；
第三张：想一想(记作投影片§8.4 C).
六．教学过程
Ⅰ.巧设情景问题，引入课题
［师］上节课我们探讨了生活中的旋转，那什么样的运动是旋转呢？
［生］在平面内，将一个图形绕着一个定点沿某个方向转动一个角度，这样的图形运动称为旋转.
旋转不改变图形的大小和形状.
［师］很好，旋转有什么性质呢？
［生］旋转前后两个图形对应点到旋转中心的距离相等；任意一对对应点与旋转中心的连线所组成的角都是旋转角，旋转角彼此相等.
［师］很好，大家来看一面小旗子(出示小旗子，然后一边演示一边叙述)，把这面小旗子绕旗杆底端旋转90°后，这时小旗子的位置发生了变化，形成了新的图案，你能把这时的图案画出来吗？看大屏幕(出示投影片§8.4 A)

如下图，在方格纸上作出“小旗子”绕O点按顺时针方向旋转90°后的图案，并简述理由.

然后在教师发的纸上画图(教师给每位同学发一张如上图所示的方格纸)
(学生观察、分析、动手画图).
［师］同学们画好了吗？哪位同学给大家说说你如何画出来的？
［生］我在原图上找了四个点，即O点、A点、B点、C点，如图(教师把该生所画的图在投影上放影)这四个点可以是能表示这面小旗子的关键点.因为旋转前后两个图形的对应点到旋转中心的距离相等，对应点与旋转中心的连线所组成的旋转角彼此相等，所以根据已知：要把这面小旗绕O点按顺时针旋转90°.我在方格中找到点A、B、C的对应点A′、B′、C′，然后连接，就得到了所求作的图形.

［师］这位同学描述得很好，作出的图案也很漂亮.同学们在作图过程中，基本掌握了作图的一个要点：找图形的关键点，这很让老师为大家高兴.
这面小旗子是结构简单的平面图形，在方格纸上大家能画出它绕点旋转后的图形，那么在没有方格纸或旋转角不是特殊角的情况下，能否也画出简单平面图形旋转后的图形呢？
这节课我们就来研究：简单的旋转作图.
Ⅱ.讲授新课
［师］我们通过一例题来说明简单图形旋转后的图形的作法，看大屏幕(出示投影片§8.4 B)

［例1］如图，△ABC绕O点旋转后，顶点A的对应点为点D，试确定顶点B、C对应点的位置，以及旋转后的三角形.

分析：一般作图题，在分析如何求作时，都要先假设已经把所求作的图形作出来，然后再根据性质，确定如何操作.
假设顶点B、C的对应点分别为点E、点F，则∠BOE、∠COF、∠AOD都是旋转角. △DEF就是△ABC绕点O旋转后的三角形.根据旋转的性质知道：经过旋转，图形上的每一点都绕旋转中心沿相同方向转动了相同的角度，即旋转角相等，对应点到旋转中心的距离相等，则∠BOE=∠COF=∠AOD，OE=OB，OF=OC，这样即可求作出旋转后的图形.
［师］通过分析知道如何作出△DEF，现在大家拿出直尺和圆规，我们共同来把这一旋转后的图形作出来，要注意把痕迹保留下来.
(教师一边叙述，板书作法，一边强调正确使用直尺、圆规，同时作图；学生作图)
解：(1)连接OA、OD、OB、OC.
(2)如下图，分别以OB、OC为一边作∠BOE、∠COF，使得∠BOE=∠COF=∠AOD.
(3)分别在射线OE、OF上截取OE=OB、OF=OC.
(4)连接EF、ED、FD.
△DEF,就是△ABC绕O点旋转后的图形.

［师］同学们画得很好，大家想一想，分组讨论：本题还有没有其他作法，可以作出△ABC绕O点旋转后的图形△DEF吗？
(同学们讨论、归纳)
［生甲］可以先作出点B的对应点E，连结DE，然后以点D、E为圆心，分别以AC、BC为半径画弧，两弧交于点F，连结DF、EF，则△DEF就是△ABC绕点O旋转后的图形.
［生乙］也可以先作出点C的对应点F，然后连结DF.因为△ABC与△DEF全等，所以既可以用两边夹角，也可以用两角夹边，找到点B的对应点E，即△DEF.
［师］同学们讨论得非常精彩.方法多种多样，很好.接下来，大家来想一想(出示投影片§8.4 C)
在旋转过程中，确定一个三角形旋转后的位置，除需要此三角形原来的位置外，还需要什么
条件？

［生丙］还需要知道绕哪个点旋转，旋转的角度是多少？
［生丁］就是要知道旋转中心和旋转角.
［师］很好，由此我们可以知道，要确定一个三角形旋转后的位置的条件为：
(1)三角形原来的位置.
(2)旋转中心.
(3)旋转角.
这三个条件缺一不可.只有这三个条件都具备，我们才能准确地找到一个三角形绕点旋转后的位置，进而作出它旋转后的图形.
下面我们来通过练习进一步熟悉简单平面图形旋转后的图形的作法.
Ⅲ.课堂练习
(一)课本随堂练习.
在下图中，将大写字母N绕它右下侧的顶点按顺时针方向旋转90°，作出旋转后的图案.

解：如下图，先确定字母N的四个端点绕它右下侧的顶点按顺时针方向旋转90°后的位置，然后连线.

(二)看课本然后小结.
Ⅳ.课时小结
本节课我们通过作平面图形旋转后的图形，进一步理解了旋转的性质，并且还知道要确定一个三角形旋转后的位置，需要有：①此三角形原来的位置.②旋转中心.③旋转角等三个条件.
在作图时，要正确运用直尺和圆规，进而准确作出旋转后的图形.要注意语言的表达.
Ⅴ.课后作业
(一)课本习题8.4 1、2.
(二)1.预习内容.
2.预习提纲.
探索图形之间的变换关系.
Ⅵ.活动与探究
在五边形ABCDE中，AB=AE、BC+DE=CD，∠ABC+∠AED=180°.
求证：AD平分∠CDE.

过程：让学生分析、讨论.
要证：AD平分∠CDE.则需证∠ADC=∠ADE.而∠ADC是在四边形ABCD中，∠ADE是在△ADE中，且已知：BC+DE=CD、AB=AE、∠ABC+∠AED=180°，这时想到，连结AC，将四边形ABCD分成两个三角形，把△ABC绕A点旋转∠BAE的度数到△AEF的位置，这时可知D、E、F为一直线，且△ADC与△ADF是全等的，因此命题即可证得.
结果：如图，连结AC，将△ABC绕点A旋转∠BAE的度数到△AEF的位置，因为AB=AE，所以AB与AE重合.
因为∠ABC+∠AED=180°，且∠AEF=∠ABC，所以∠AEF+∠AED=180°.所以D、E、F三点在一直线上，AC=AF，BC=EF.
在△ADC与△ADF中
DF=DE+EF=DE+BC=CD.
AF=AC,AD=AD
所以,△ADC≌△ADF(SSS)
因此，∠ADC=∠ADF
即：AD平分∠CDE.
七．板书设计
§8.4 简单的旋转作图
一、旋转作图的方法
例1(旋转作图)
二、确定一个三角形旋转后的位置的条件
三、课堂练习
四、课时小结
五、课后作业
