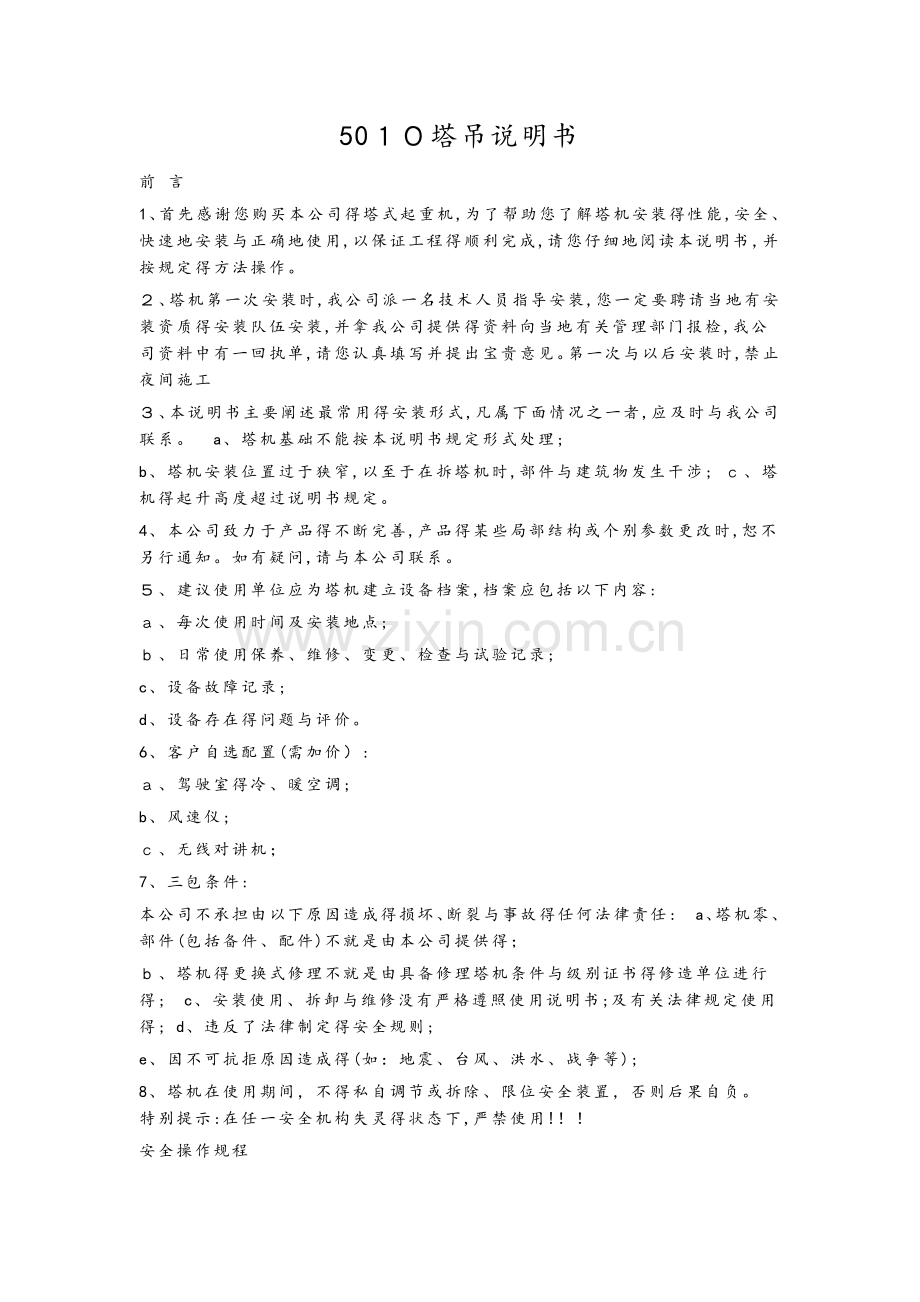

前 言
1、首先感谢您购买本公司得塔式起重机,为了帮助您了解塔机安装得性能,安全、快速地安装与正确地使用,以保证工程得顺利完成,请您仔细地阅读本说明书，并按规定得方法操作。
２、塔机第一次安装时,我公司派一名技术人员指导安装,您一定要聘请当地有安装资质得安装队伍安装,并拿我公司提供得资料向当地有关管理部门报检,我公司资料中有一回执单,请您认真填写并提出宝贵意见。第一次与以后安装时,禁止夜间施工
３、本说明书主要阐述最常用得安装形式,凡属下面情况之一者,应及时与我公司联系。　a、塔机基础不能按本说明书规定形式处理;
b、塔机安装位置过于狭窄,以至于在拆塔机时,部件与建筑物发生干涉; ｃ、塔机得起升高度超过说明书规定。
4、本公司致力于产品得不断完善,产品得某些局部结构或个别参数更改时,恕不另行通知。如有疑问,请与本公司联系。
５、建议使用单位应为塔机建立设备档案,档案应包括以下内容:
ａ、每次使用时间及安装地点;
ｂ、日常使用保养、维修、变更、检查与试验记录;
c、设备故障记录;
d、设备存在得问题与评价。
6、客户自选配置(需加价）:
ａ、驾驶室得冷、暖空调;
b、风速仪;
ｃ、无线对讲机；
7、三包条件:
本公司不承担由以下原因造成得损坏、断裂与事故得任何法律责任:　a、塔机零、部件(包括备件、配件)不就是由本公司提供得；
ｂ、塔机得更换式修理不就是由具备修理塔机条件与级别证书得修造单位进行得;　c、安装使用、拆卸与维修没有严格遵照使用说明书;及有关法律规定使用得; d、违反了法律制定得安全规则;
e、因不可抗拒原因造成得(如：地震、台风、洪水、战争等);
8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。　特别提示:在任一安全机构失灵得状态下,严禁使用!！！
安全操作规程

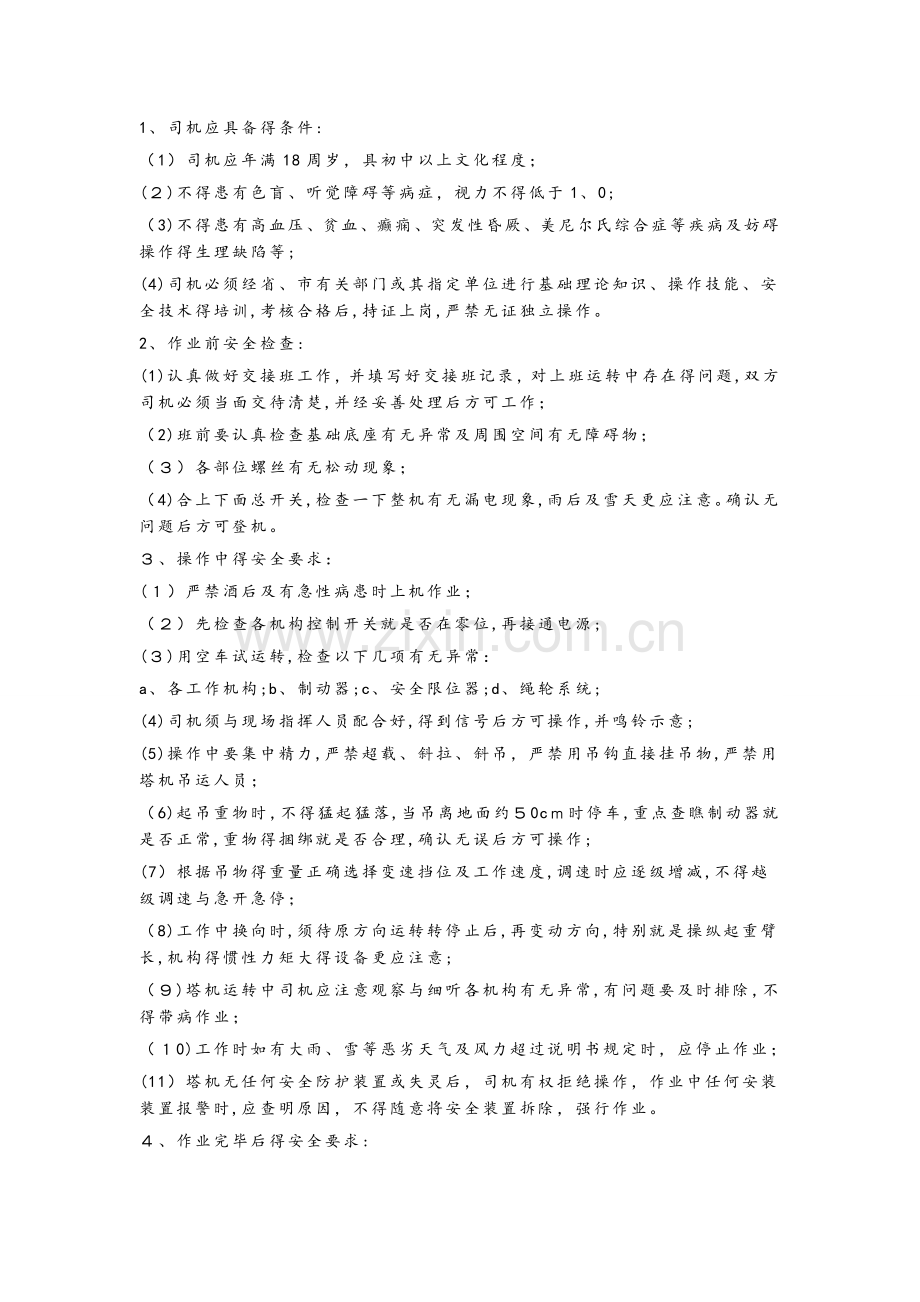

1、司机应具备得条件:
（1）司机应年满18周岁，具初中以上文化程度；
(２)不得患有色盲、听觉障碍等病症，视力不得低于1、0;
（3)不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作得生理缺陷等;
(4)司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术得培训,考核合格后,持证上岗,严禁无证独立操作。
2、作业前安全检查:
(1)认真做好交接班工作，并填写好交接班记录，对上班运转中存在得问题,双方司机必须当面交待清楚,并经妥善处理后方可工作；
（2)班前要认真检查基础底座有无异常及周围空间有无障碍物；
（３）各部位螺丝有无松动现象；
（4)合上下面总开关,检查一下整机有无漏电现象,雨后及雪天更应注意。确认无问题后方可登机。
３、操作中得安全要求：
(１）严禁酒后及有急性病患时上机作业；
（２）先检查各机构控制开关就是否在零位,再接通电源;
(３)用空车试运转,检查以下几项有无异常：
a、各工作机构;b、制动器;c、安全限位器;d、绳轮系统;
(4)司机须与现场指挥人员配合好,得到信号后方可操作,并鸣铃示意;
(5)操作中要集中精力,严禁超载、斜拉、斜吊，严禁用吊钩直接挂吊物,严禁用塔机吊运人员；
（6)起吊重物时，不得猛起猛落,当吊离地面约５0cｍ时停车,重点查瞧制动器就是否正常,重物得捆绑就是否合理,确认无误后方可操作;
(7）根据吊物得重量正确选择变速挡位及工作速度,调速时应逐级增减,不得越级调速与急开急停；
（8)工作中换向时,须待原方向运转转停止后,再变动方向,特别就是操纵起重臂长,机构得惯性力矩大得设备更应注意;
（９)塔机运转中司机应注意观察与细听各机构有无异常,有问题要及时排除，不得带病作业；
（１0)工作时如有大雨、雪等恶劣天气及风力超过说明书规定时，应停止作业；
(11）塔机无任何安全防护装置或失灵后，司机有权拒绝操作，作业中任何安装装置报警时,应查明原因，不得随意将安全装置拆除，强行作业。
４、作业完毕后得安全要求:
(1)下班前认真检查各部件回位情况,打开回转制动装置,必须使起重臂能随风自由转动;
（2）所有机构控制转至零位，切断总电源,关好门窗、锁，夜间高塔点亮障碍灯；
（3）填写好当班所有记录,做好清洁保养工作;
(４)遇有8级以上大风或暴雨,应采取防风暴安全措施;
(5）作业完毕一定要关闭回转制动,让起重臂能随风转动;
(６)将吊钩升起,超过回转范围内一切物件高度,并将小车置于离塔身中心15-18米处。
5、安装拆卸作业中得要求:
(1)每一机构得动作需缓慢有序,不得猛起猛落；
(２)顶升作业时要注意液压系统得压力表，不得超过额定压力得110%,如果不正常应及时查明原因,排除障碍方可作业；
（3)操纵换向阀时一定要牢记正、反转方向,如有不明,可以点动方法来试车;
(4)顶升时不得操作回转机构;
(５）顶升时要前、后调节好平衡,观察扶正滚轮间隙就是否均匀,匀速顶升，收顶升油缸时,要瞧好顶升横梁，以免挂住爬爪;
（6)风力大于4级以上时应停止作业；
(７)应监护电缆得放松程度,防止拉断电缆;
(８)要听从现场指挥得统一安排,不得擅自操作。
(9)禁止夜间安装拆卸。
目　录
第一章　概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、１
第二章　基础施工、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、６
第三章 平衡重制作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、7
第四章 立塔相关要求及注意事项、、、、、、、、、、、、、、、、、、、、、、8
第五章 立塔过程一(底梁塔身安装)、、、、、、、、、、、、、、、、、１0
第六章　立塔过程二（其余部件安装)、、、、、、、、、、、、、、、、、、、12
第七章　立塔过程三(顶升加节)、、、、、、、、、、、、、、、、、、、、、、、21
第八章 安全保护装置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2３
第九章 附墙架设、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、25
第十章 塔机拆卸、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、28
第十一章 整机维修保养、、、、、、、、、、、、、、、、、、、、、、、、、、、、、31
第十二章 塔机安全操作规程、、、、、、、、、、、、、、、、、、、、、、、、、3５
济南恒升工程机械有限公司　QTＺ6０(5０1０)塔式起重机使用说明书
第一章 概 述
QTZ60(5010)塔式起重机,就是济南恒升工程机械有限公司利用成组技术、组合技术及有限元分析，以“塔式起重机微机设计平台”为工具,按照GB／T5０３１－2０08《塔式起重机》标准设计得新型塔式起重机。
QTＺ60(5010)塔机为水平臂架,小车变幅,上回转自升多用途塔机。该机得特色有:
１、 性能参数及技术指标国内领先，达到国际先进水平，最大工作幅度５0ｍ,最大起升高度１２０m。
２、 整机外型为国际流行式,非常美观，深受国内外用户得喜爱。
3、　工作方式多,适用范围广。该机有十字梁固定,井字梁固定等工作方式,适用各种不同得施工对象。独立式最大起升高度为30m,附着式塔机就是在独立式得基础上通过增加标准节与附着装置来实现。附着式得最大起升高度为120m。
4、工作速度高，调速性能好,工作更加平稳可靠。
5、 电器控制系统主要元器件选用国际知名品牌，寿命比国产元件长3-4倍,故障少,维修简单,工作可靠。
6、　各种安全装置齐备,且为机械式或机电一体化产品,灵敏可靠,能适应于恶劣得施工环境，确保塔机工作可靠。
7、坚持吸收采用国内外成熟可靠得先进技术,来提高整机得技术水平, 采用成熟可靠得先进技术有:
１)　引进国外先进技术并国产化了得重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、变幅机构得制动器等安全装置。
２) 小车防断绳装置与防断轴装置;
３)　变幅绳张紧系统；
4) 刚性双拉杆悬挂大幅度起重臂,起重臂刚性好,自重轻,断面小,风阻小，受力均匀,外形美观。
５） 司机室独立外置,视野好,内部空间大,给操作者创造良好得工作环境;
6)采用先进得联动台操纵各机构动作，操作容易,维修简单。
8、　设计完全符合或优于有关国家标准。
由于该机具有以上特点，因而它广泛适用于高层或超高层民用建筑、桥梁水利工程、大跨度工业厂房以及采用滑模法施工得高大烟囱及筒仓等大型建筑工程。
篇二:5０１0塔吊上马台工程
上马台镇还迁住宅小区一标段
QTZ63(501０)塔吊施工方案
编制人:　审核人: 审批人：
武清区建筑工程总公司第五建筑公司
目录
第一节、工程概况 -----－----－--－－－----－－－－－－-－---－---－--－－-－－----－-------－-－---－-----－-－－---－ － 2 － 第二节、编制依据 －-－---------－-------－－---－------－--－-－-----－---－－---－－---－-－－－－--－－－-----－- - ２ - 第三节、安装位置平面与立面图 ---------－－----－－-----－--－--－---－-－--－----－----－---－---- - 2 - 第四节、所选用得塔式起重机型号及性能技术参数 －－-----－---－------－-－－---－－-－--- - 4 - 第五节、基础与附着装置得设置 -----------－---－－-------－---------------－-－－-－-－-－－－--－- - ５ - 第六节、附着设置 7 第七节、安装顺序与安全质量要求 --------－-----－－-----－－－－－－---－--－--－---------－-－-－－- - 7 － 第八节、安装辅助设备得型号、性能及布置位置　-－－---－－－－－--－－-----－－－-－-－-－------ - 9 －　第九节、电源得设置－----－-－--－-－----－------－-－-－----－---－-------－-－----－-----－－----－-－--- － １0 - 第十节、施工人员配置 -------－-－---－--－---------－---－－---－-－--------－-------－－-－----－－-- -　10 -　第十一节、安装工艺程序　------－------－----－----－－－---－------------－－---------－------－－- － １0 - 第十二节、安全装置得测试 -－-－-－--－-－--－－－----------－---------－---－－----－－-－--------－- － 13 - 第十三节、重大危险源与安全技术措施 --------------－-－------－-----------－-----－--- - 15　－ 第十四节、应急预案－－-------－----－---－－--------------－----－--------－－---------------－---- - 17 - 第十七节、附件 --－--－－--－------------－---－----－－－----－－-------------－－---－－-－---－--－------- - 19 - 【计算书】 2０
第一节、工程概况
１、工程概况
项目名称:上马台镇还迁住宅小区一标段;其中包括1、２、3、４、5、8、９、1０、1１、12、13、14、1５、1６＃楼,共7个单位工程，工程建设地点：天津市武清区上马台镇;总建筑面积:7４09９、７平方米；场地地势较为平坦,建筑高度:地上18层54、9米，地上1７层52 m；地下1层;剪力墙结构。　2、相关方责任主体
建设单位：天津新家园投资有限公司;
施工单位：武清区建筑工程总公司第五建筑公司; 设计单位：天津建安建筑设计有限公司; 监理单位:天津市环外建设监理有限公司; 3、地质条件
水文地质条件:塔基基础直接作用于拟建建筑物持力土层上,基础底部标高-２、3m,地基承载力９0kPa
第二节、编制依据
《塔式起重机混凝土基础工程技术规程》JＧJ/T187-2009
《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JＧJ１96-2010 《塔式起重机设计规范》ＧB/T13７5２-１992 《建筑地基基础设计规范》GB５0007－2011 《建筑结构荷载规范》GＢ５００0９-200１(０6版本)　《混凝土结构设计规范》ＧB5０010-２010
上马台《施工组织设计》及其建筑、结构施工图纸 塔式起重机《使用说明书》
第三节、安装位置平面与立面图
1 、塔机平面布置图【图１】
2、 塔机安装侧面图【图2】
第四节、所选用得塔式起重机型号及性能技术参数
1　、塔式起重机型号
本工程所选用ＱTZ6３(TC50１0）塔式起重机,就是由吉林省辽源东岳集团生产得新型起重运输机械，为水平臂架,小车变幅,上回转,自升式塔机。最大独立式起升高度达40m,臂长５０米,最大额定起重量为４t。该机额定起重力矩400千牛、米,最大起重力矩500千牛、米，,具有作业范围大,工作效率高等特点。 2、主要性能技术参数
主要性能技术参数一览表 表1
篇三:QTＺ60(５010)塔式起重机安装使用维修说明书
山东九虹重工有限公司
1、概　述
QTZ60(JＨ5０10)塔式起重机就是山东九虹重工有限公司生产制造得起重运输机械。该机为水平臂架、小车变幅、上回转液压顶升式起重机。最大工作幅度50m；独立起升高度３0ｍ,附着起升高度120m；最大起重量为4t；额定起重力矩为560ｋN2m;最大起重力矩为6０0kN2m。 该机特点:
（１)整机外形美观大方。
（2)性能参数及技术指标达到国内领先、国际先进水平。
（３)底梁(方架）上平面、标准节两端面均采用焊后整体铣削工艺,表面光洁，尺寸
高度统一，完全实现了塔身标准节之间得无缝对接。不仅保证了塔身整体得垂直度,同时也提高了塔身主肢承力得均匀性。
(4)标准节主肢、上下支座得组焊由“焊接机器人”完成，焊接参数控制稳定,充分
保证了焊缝得内在质量与表面质量。
(５)上支座回转支承及回转减速机得安装孔，均采用一次性装夹镗削加工工艺,实现
了二者中心距得精确控制，充分保证了齿轮副得啮合精度,有效提高了回转机构得使用寿命,而且拆装维护方便。
(６)下支座上平面与回转支承下平面采用有止口连接,既保证了回转支承得定心精度，
同时又降低了塔机在使用过程中因高强度螺栓得轻微松动而产生得剪切力。 (７)起重臂得制作在“快换接头式单节变臂组焊工装”上完成,工装设计先进、合理,
对起重臂得截面及连接尺寸控制准确,保证了顺利接臂后得直线度。
(8)外套架爬升轮组得定位，采用了自制“标准节”作为爬升间隙定位基准,避免了
因爬升间隙得不合理从而导致塔机顶升时得震动与爬行。
(9)钢构件主要原材料均进行严格评价筛选,并按标准严格检验,保证了塔机使用得
安全可靠性。
(10)优选国内品牌配套机构及电气元件，为塔机正常运行提供了有力保障。 （11）钢构件得表面涂装由抛丸涂漆线完成,增强了漆层得附着力,经久耐用。 （12）塔机各部件颜色搭配均进行了科学得论证,协调美观。 (13)司机室独立外置，视野良好,给操作者创造了良好得工作环境。
1 / 55
2、　起重技术性能
２、1 技术性能参数表(表一）
表一 技术性能表
2、２ 配套机构明细表（表二)
２ ／ ５5
３ / 5５
２、3 起重特性表(表三　QTZ60(JＨ5０10)塔机力矩曲线(四倍率)
2、4 起重特性曲线 QTZ6０(JH501０)塔机力矩曲线(二倍率)
4 ／ 55
2、5 供电参数：
２．5.1 整机总功率:24、9０ｋW　2、5、2 供电电压: ３80V±１0% 2、5、３ 供电频率:50Ｈz
3、 起重机构造简述
QTZ６0(JＨ50１０）自升式塔式起重机由钢结构,传动机构,液压顶升,电气控制,以及安全保护装置等组成,各部分结构及特点简介如下:　3、１ 总体布置:
整机得地梁被紧固于专用得混凝土基础上,其上部与塔身连结,塔身上端与下支座下面连接,下支座下面同时与套架连接,下支座上面与回转支承得外圈连接。紧固在回转支承内圈上得转动部分包括:上支座、塔帽、起重臂、平衡臂、变幅小车与吊钩、配重、起升机构、回转机构以及司机室等,这些部件均可以绕塔身轴心线在各自水平面内一起作５40°得全方位回转。
起重臂用两根起重臂拉杆与塔帽连接,其根部与上支座销轴连接,平衡臂则用两根平衡臂拉杆与塔帽相连,其根部与上支座销轴连接。起升机构设在平衡臂中后部,回转机构布置在回转上支座得右侧,左侧就是司机室，变幅小车与吊钩由设在位于起重臂靠近臂根处得变幅机构牵引,沿起重臂纵轴线做水平往复运动。
塔身高度由地梁、标准节得高度组成,独立高度由11节标准节组成，最大起升高度120m时，由４7节塔身节组成,同时有６道附着装置。附着预埋件埋于事先计划好得附着高度位置,以便用附着撑杆将塔身附着于建筑物上。
顶升机构由套架与液压顶升装置两部份组成,套架为框架式空间钢结构件,用销轴与下支座相连，其后侧装有液压顶升装置得顶升油缸及顶升横梁,液压泵站放置在套架工作平台上,顶升时顶升横梁顶在塔身得踏步上在油缸得作用下，套架连同下支座以上部分沿塔身轴心线上升,油缸顶升两次,可引入一个标准节。 起升高度不超过3０米时,采用独立式,大于30米时采用附着式,附着时不
论任何情况下,上部悬臂部分不得大于２0米。独立高度时标准节11节。附着时可根据需要增加标准节与附着装置。
5 /　5５
篇四：５01０塔吊安装方案
建设工程塔式起重机安装、拆卸
施 工 方　案
工程名称:　工程地址: 机械名称: 塔式起重机 型　号: ＴＣ5０10 自 编 号：
目录
一、　工程概况 二、　安装前得准备 三、 安装步骤 四、　顶升步骤　五、 拆卸步骤 五、 安全注意事项 六、　劳动保护装置　七、 职业/环境
工程概况、施工平面图见附录; 一、准备工作： 1、塔吊简况:
TCT5010塔式起重机，就是由中联重科股份有限公司生产。该机为水平起重臂,小车变幅,上回转自升多用途塔机。起重量为4～１、0T,独立高度为32m,最大工作幅度为５０米。 2、基础要求:
a、坚固牢实,要求承载力大于２0吨／㎡。
ｂ、基础混凝土承台为:5000㎜×500０㎜×1000㎜,混凝土约２5m3，重量约６0吨。 c、基础混凝土标号为C35,混凝土养护期大于15天。 d、混凝土基础表面应校水平,平面允许偏差小于1/500。 3、对塔吊基础得验收:
安装前根据塔吊基础图进行验收,要求表面水平偏差小于1／500；　4、塔吊安装前得检查验收:
全面检查塔吊钢结构无变形、开裂、锈蚀情况，表面油漆完好,机械部完好，运行正常,钢丝绳无磨损,扭曲现象,电器部分完整、无破损、绝缘情况良好,安全防护设施齐全，各限位器灵敏可靠。 5、场地准备：
清除安装场地得所用障碍物,平整夯实,保证安装吊车与运输车得承载力,确保道路畅通与足够得堆放场地。 6、人员组成: 现场总指挥：肖常勇 工地现场施工安全员:　安装人员:
7、安装吊车得选择:
根据塔机得主要部件重量,选用壹台 25　吨汽车吊、
8、工具得准备：
二、塔机得安装步骤:　立塔得顺序按如下进行：
（1)安装塔身节;（2）吊装爬升架;（3）安装回转支承总成；(4）安装司机室;(5）安装塔头；(6）安装平衡臂总成；(7）安装平衡臂拉杆;(8)吊装一块2、1T重得平衡重;（9)安装起重臂总成;(1０)配装余留得平衡重　1、安装塔身 1、1结构简述
塔机在起升高度为３2米得独立状态下共有１1节塔身节:包括1节固定基节,1节加强节, ９节标准节,塔身节内有供人上下得爬梯,并有供人休息得平台。
标准节其主弦杆上下端各有2个连接套。
加强节得主弦杆上端有２个连接套,下端有3个连接套。 预埋螺栓固定基节主弦杆上端有3个连接套,下端为法兰盘。 １、2吊装2个标准节
a、吊起一节标准节,注意严禁吊在水平斜腹杆上；
ｂ、将1节加强标准节吊装到埋好在固定基础上得固定基节上，用12件10、9级￠30*345高强度螺栓连接牢;
c、再吊装一节标准节,用8件10、9级￠３０＊34５高强度螺栓连接牢;此时基础上已有一节固定基节、一节加强标准节、一节标准节。
ｄ、所用高强度螺栓得预紧扭矩应达到1４０0Ｎ、m,每根高强度螺栓均应配装一个垫圈与两个螺母，并拧紧防松。双螺母中防松螺母得预紧扭矩应稍大于或等于140０Ｎ、m。
ｅ、用经纬仪或吊线法检查其垂直度，主弦杆四个侧面得垂直度误差应不大于1、5/1000。 2、吊装爬升架 2、1、结构简述
爬升架负责完成塔机顶升运动,它主要由爬升架结构、平台、爬梯及液压顶升系统、标准节引进装置等组成。顶升油缸安装在爬升架后侧得横梁上（即预装平衡臂得一侧）,液压泵站放在液压缸一侧得平台上，爬升架内侧有8个滚轮，顶升时滚轮支于塔身主弦杆外侧,起导向支承作用。
为了便于顶升安装与安全需要,在爬升架中部及上部位置设有平台,并在引进梁上也设有平台,顶升时,工作人员站在平台上,操纵液压系统，完成顶升、引入标准节与固定塔身螺栓得工作。 ２、２吊装爬升架
篇五:TC5０1０塔吊专项施工方案
