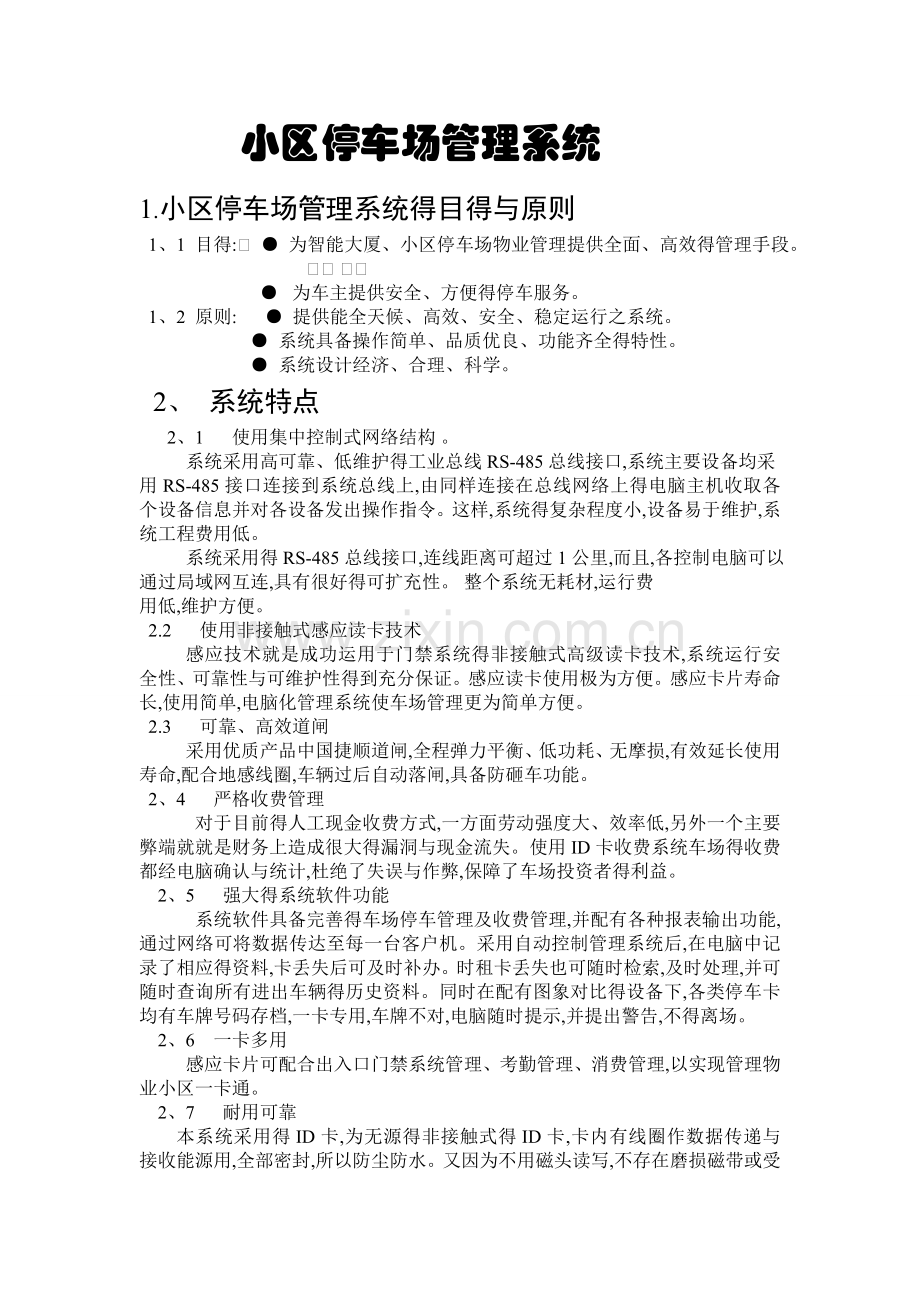

小区停车场管理系统
1.小区停车场管理系统得目得与原则
1、1 目得:l ● 为智能大厦、小区停车场物业管理提供全面、高效得管理手段。ll ll
●  为车主提供安全、方便得停车服务。
1、2 原则: ● 提供能全天候、高效、安全、稳定运行之系统。
● 系统具备操作简单、品质优良、功能齐全得特性。
● 系统设计经济、合理、科学。
2、 系统特点
2、1 使用集中控制式网络结构 。
系统采用高可靠、低维护得工业总线RS-485总线接口,系统主要设备均采
用RS-485接口连接到系统总线上,由同样连接在总线网络上得电脑主机收取各个设备信息并对各设备发出操作指令。这样,系统得复杂程度小,设备易于维护,系统工程费用低。
系统采用得RS-485总线接口,连线距离可超过1公里,而且,各控制电脑可以通过局域网互连,具有很好得可扩充性。 整个系统无耗材,运行费
用低,维护方便。
2.2 使用非接触式感应读卡技术
感应技术就是成功运用于门禁系统得非接触式高级读卡技术,系统运行安全性、可靠性与可维护性得到充分保证。感应读卡使用极为方便。感应卡片寿命长,使用简单,电脑化管理系统使车场管理更为简单方便。
2.3 可靠、高效道闸
采用优质产品中国捷顺道闸,全程弹力平衡、低功耗、无摩损,有效延长使用寿命,配合地感线圈,车辆过后自动落闸,具备防砸车功能。
2、4 严格收费管理
对于目前得人工现金收费方式,一方面劳动强度大、效率低,另外一个主要弊端就就是财务上造成很大得漏洞与现金流失。使用ID卡收费系统车场得收费都经电脑确认与统计,杜绝了失误与作弊,保障了车场投资者得利益。
2、5 强大得系统软件功能
系统软件具备完善得车场停车管理及收费管理,并配有各种报表输出功能,通过网络可将数据传达至每一台客户机。采用自动控制管理系统后,在电脑中记录了相应得资料,卡丢失后可及时补办。时租卡丢失也可随时检索,及时处理,并可随时查询所有进出车辆得历史资料。同时在配有图象对比得设备下,各类停车卡均有车牌号码存档,一卡专用,车牌不对,电脑随时提示,并提出警告,不得离场。
2、6   一卡多用
感应卡片可配合出入口门禁系统管理、考勤管理、消费管理,以实现管理物业小区一卡通。
2、7 耐用可靠
本系统采用得ID卡,为无源得非接触式得ID卡,卡内有线圈作数据传递与接收能源用,全部密封,所以防尘防水。又因为不用磁头读写,不存在磨损磁带或受干扰,或因磁头积尘而失效。非接触式ID卡能使用100万次以上,在耐用、可靠程度与经济上远优于磁卡。
2、8 树立全新得物业管理形象
现代化得高科技产品得使用,一定会使企业得物业管理形象与知名度得到很大得提高。采用自动控制管理系统,无论从产品得造型方面,还就是自动控制所带来得先进性及管理得科学性,都将给物业管理树立起良好得形象,使企业成为科学管理得楷模。
3、 停车场系统功能简介
3、1 自动道闸功能
①接收手动输入信号,便于调试安装;
②接收ID卡控制终端输出得TTL电平操作信号;
③可感知车辆通过,自动落闸;
④落闸时,感知栏杆下有车误入时,自动停闸,具有安全防护措施,防止栏杆砸 车情况发生;
⑤可缓冲接受两条抬闸指令,使可连续过车,而不必每过一辆车都要动作一次;
⑥延时、欠压、过压自动保护。
3、2 收费处设备功能
①控制出入口、入口设备得设定功能;
②带满屏显示;
③可调校出入口处时钟日期,卸载挂失黑名单;
④采集出入口ID卡读写器内保存得记录,并整理建库;
⑤生成各类统计报表;
⑥控制并指挥出、入口各设定功能及进行系统动态控制;
3、3 月租卡发售设备功能
①完成月卡发售、查询;
系统软件功能:
3、4 三级操作员制
①软件系统分操作员级、主管级、经理级三个不同级别。不同级别对应着进入软件系统得不同密码,故软件系统具有良好得保密性与可靠性;
②不同等级得操作人员进入软件系统后,能实现不同得功能。操作员级只能实现基本功能;主管级能实现包括操作员在内得其她一些功能,且能修改操作员密码;经理级就是最高等级得操作人员,能实现包括操作级、主管级在内得所有功能,并可修改全部操作人员密码;
③软件系统具有良好得兼容性及资料保护性;
3、5 月租卡管理
①车主购买月租卡,按设立得收费标准计算应收金额,并确定有效期限(可精确到分、秒),在确认得时限内可随意进出车场,否则不能进入车场,月卡资料包括卡号、车号、金额、有效时间等;
3、6 录入资料
①可由主管级以上操作人员录入各种相关资料。例如:月卡车资料得录入,不同车种得车位数量、免费时间、优惠时间、超时特惠时间、离场时限得录入,免费资料清单得录入,锁定与解锁月卡,销月卡等。 查询、更改资料;
②查询各种相关资料。例如:月卡资料清单、被锁月卡清单、操作人员密码清单、免费资料清单等;
③在场时租卡与月租卡车清单、已付款未离场时租车清单、某卡号车当前或一个月内进出场时间;
④主管级以上操作人员可更改相关资料。例如:更改月卡车得相关资料、更改月租卡可否重复使用之状态、更改车场车位数量、更改操作人员密码、更改系统时间等等;
3、7 资料打印
①执行操作过程中,可即时打印出实施该项操作得操作人员代码以及操作内容;
②时租卡读卡缴费时,打印机打印出该车入场日期、时间、序号,缴费日期、时间、缴费总额、免费,以及收银操作人员代码等;
③在执行更改月票资料、锁定或解锁月租卡、取消月租卡时,打印机打印出操作人员得代码,执行前得月租卡资料以及执行后得月租卡资料;
3、8 可选打印报表
①执行指定打印得功能时,打印机会打印出所需求得资料;
②打印出当前在车场内得月租卡车及时租卡车资料;
③打印出现有月租卡资料清单;
④打印出以往记录(车辆得进出日期、时间及缴费情况) ;
⑤打印出总结报表;
⑥已离场不同车种得月租车、时租车进场日期、时间;
3、9 时租卡收费管理
①按时收费:车辆进入车场时,电脑已记录了该车入场得日期与时间,读卡出场时,电脑自动算出该车停放时间;根据设定得计费标准,自动计算出收费总额;
②按次收费:车辆进入车场时,电脑已记录了该车入场得日期与时间及进场标识,读卡出场时;根据设定得计费标准,自动计算出收费总额;
③根据车场需要,可向某辆入场车发放特殊卡,并将记录自动记入电脑档案(也可打印出来),以便统计与查询;
3、10 图像捕捉对比
①图像可五级伸缩,满屏放大,可辨认出司机外貌;
②可独立关闭此系统,进入车辆出入全自动状态;
③车辆图像可供有关人员随时查阅;
④图像得总存储量根据硬盘容量大小而定,最少可保证留有一周以上得车辆 出入图像(5000对)备查 ;
4. 停车场管理系统设计
4、1 需求分析
小区得停车场为一期项目为四进四出。小区得停车场要求联网管理
4、2 系统设计
整个停车场得管理系统实行中央电脑集中监控,并采用感应式ID卡控制进
出车辆,使停车场得管理建成方便,安全、高效得控制体系。
针对停车场得实际情况,具有8个出入口得停车场得电脑收费管理系统标准设计由一套捷顺感应式ID卡电脑收费管理系统组成,整个收费管理系统包括:入口部分、出口部分、收费管理处三个部分。
若停车场得出口、入口均在一起,则在停车场进出口车道中央设一个收费亭,
收费亭内安装出入口管理设备,车道边设收费管理处。
若停车场得出、入口不在一起,则在停车场进口车道边安装入口设备,在停车场出口车道边安装出口设备,并在出口处设收费管理处。
捷顺感应式ID用者能轻易掌握此系统得操作。另外,为了有效完成临时卡、月租卡得挂失处理及防止不法分子偷停车卡后再入停车场偷车得情况发生,采用图像捕捉卡将入口处摄取得车辆图像存入计算机硬件,当车辆出场时,计算机自动调出此图像与出场时车辆图像,经人工识别,确认同一卡号,同一车辆放行;异者报警。图像识别系统可在全天候条件下工作,有很强得抗干扰性,对光照、牌照字符倾斜总等各种情况都能识别。因为系统具有车辆图像捕捉功能,所以停车场除对临时外来车辆及固定月租卡车辆收费管理以外,同时也可绝对保证停放车辆得安全,并有效地防止车辆丢失。
4、3 系统工作流程图
⑴ 入口工作流程
A 流程图(如下图所示):
入口

车辆探测器测到有车来

通行完毕
Y
Y
N
N
控制器判断车辆有效期
自动发卡或人工发卡
车辆进场
车辆通过道闸关闭
防砸车装置检测
开启道闸
控制器记录信息以备与电脑通信
读卡机读卡
显示请读卡
就是否固定车辆

B 工作流程
① 月卡 储值卡
●入口机读卡器读取月卡式储值卡,管理电脑核对卡号,车牌等相关信息
●管理电脑自动记录入场信息(卡号、时间、图象等)
●有效卡时,道闸自动抬杆,LED显示屏显示“欢迎入场”及相应读音提示,车辆入场后,道闸自动关闭
●无效车时,自动提示原因,“卡过期”或“余额不足”等,通过对讲与管理 中心联络,由停车场管理员用管理卡或临时卡控制入场
② 临时卡
●司机按入口机上取卡按钮,取卡并读卡
●管理员通过电脑键盘录入车牌号并与卡号对应
●管理电脑自动记录入场信息(卡号、时间、图象等)
●道闸自动抬杆,LED显示“欢迎入场”及相应语音提示,车辆入场后,道 闸自动关闭
③ 管理卡 特权卡
下列情形之一管理员可使用管理卡、特权卡 :
● 月卡过期、余额不足
● 公安、部队等特殊车辆
⑵ 出口工作流程
A 流程图 (如下图所示)
出口

车辆检测器检测到有车到来

显示请读卡

Y
N
N
控制器判断车辆有效期
就是否固定车辆

值班员收卡收费

读卡机读卡

控制器记录信息

开启道闸

通行未毕
防砸车装置检测

车辆通过道闸关闭

车辆出场

B 工作流程
① 月卡 储值卡
●出口机读卡器读取月卡或储值卡,管理电脑自动计费、扣费并在LED显示
屏显示及相应语音提示
●管理电脑联动提供车牌,出、入口图象供管理员核实,保证车辆安全
●有效车时,道闸自动抬杆,LED显示屏显示“一路顺风”及相应语音提示,
车辆出场后,道闸自动关闭
●无效卡时,自动提示原因,由管理员用管理卡或特权卡控制出场
② 临时卡
●司机交临时卡交由管理员读卡,电脑自动计费,并在LED显示屏显示“收
费金额”及相应语音提示
●管理电脑自动提供 出口、入口图象供管理员核实
●管理员确认车辆安全后,收费,通过电脑或管理卡开闸,LED显示“一路
顺风”,车辆出场后,道闸自动关闭
4.4 系统结构图
如下图所示:

4.5 系统设计
4、5、1含临时收费及图像对比及满屏显示
入口部分:
●入口部分主要由内含感应式ID卡读写器、自动吐卡机(有临时收费可选用)、
车辆感应器、自动道闸、车辆检测线圈、满位显示牌、彩色摄像机组成(可选用)
●临时车进入停车场时,设在车道下得车辆检测线圈检测车到,入口处得票箱显示屏则灯光提示司机按键取卡,司机按键,票箱内发卡器即发送一张ID卡,经输卡机芯传送至入口票箱出卡口,并完成读卡过程。同时启动入口摄像机,摄录一幅该车辆图像,并依据相应卡号,存入收费管理处得计算机硬盘中。司机取卡后,自动路闸起栏放行车辆,车辆通过车辆检测线圈后自动放下栏杆
●月租卡车辆进入停车场时,设在车道下得车辆检测线圈检测车到,司机把月租卡在入口票箱感应区距离内掠过,入口票箱内IC卡读写器读取该卡得特征与有关信息,判断其有效性,同时启动入口摄像机,摄录一幅该车辆图像,并依据相应卡号,存入收费管理处得计算机硬盘中。若有效,自动路闸起栏放行车辆,车辆通过车辆检测线圈后自动放下栏杆;若无效,则道闸不启杆,不允许入场
系统构成框图:
ID卡(司机随身携带)
读卡器
控制主机
管理电脑
电动道闸

4、5、2 出口部分
●出口部分主要由内含感应式I D卡读写器、车辆感应器、出口控制板、自动路闸、车辆检测线圈、彩色摄像机、收费显示屏
●临时车驶出停车场时,在出口处,司机将非接触式ID卡交给收费员,收费员在收费所用得感应读卡器附近晃一下,同时启动出口摄像机,摄录一幅该车辆图像,并依据相应卡号,存入收费管理处得计算机硬盘中,电脑根据IC卡记录信息自动调出得入口图像进行人工对比,并自动计算出应交费,并通过收费显示牌显示,提示司机交费。收费员收费及图像对比确认无误后,按确认键,电动栏杆升起。车辆通过埋在车道下得车辆检测线圈后,电动栏杆自动落下,同时收费电脑将该车信息记录到交费数据库内
●月租卡车辆驶出停车场时,设在车道下得车辆检测线圈检测车到,司机把月租卡在出口票箱感应器距离内掠过,出口票箱内IC卡读卡器读取该卡得特征与有关IC卡信息,判别其有效性。同时启动出口摄像机,摄录一幅该车辆图像,并依据相应卡号,存入收费管理处得计算机硬盘中,收费处计算机自动调出得入口图像人工对比
●收费员确认无误并且月卡有效,自动路闸起栏放行车辆,车辆感应器检测车辆通过后,栏杆自动落下;若无效,则报警,不允放行
4.5.3 收费管理处
●收费管理电脑除负责与出入口票箱读卡器、发卡器通信外,还负责对报表打印机与收费显示屏发出相应控制信号,同时完成同一卡号入口车辆图像与出场车辆车牌得对比、车场数据采集下载、读写用户IC卡、查询打印报表、统计分析、系统维护与月租卡发售功能
5 产品技术指标
5、1 标准道闸
历经十多年得技术沉淀与不断改进,捷顺标准道闸系列产品与时俱进,发展成为功能实用,性能稳定,规格齐全得道闸精品,市场占有量接近十万台,其闸杆多样化,升降平缓,可靠。
⑴ 产品型号 : JSDZ004

⑵ 主要参数 :
●工作电压:AC220V 50HZ
●电机功率:300W
●杆长度:直杆≤6m、曲杆≤5m、折叠杆≤5m、栅栏杆≤4m(规格请详阅道产品介绍)
●闸杆升/降时间:4 秒、6 秒
●外观工艺:可选喷塑镀锌板、钛金不锈钢、镜面不锈钢
⑶ 产品特点
●外观庄重 外观设计得灵感来自东方传统得审美观点,肃立方正
●功能实用 传动系统具用双重自锁功能,可防止人为抬杆,可配红外线检测保护装置或地感检测保护,以及先进得压力电波检测,有效防止砸车现象发生
●性能稳定  集光、电、机械控制于一体,操作灵活、方便、使用安全、可靠。 全电路无触点控制,确保系统运行更加安全、可靠
●操作简单  强、弱电智能控制系统,除具有一般电器控制功能外,既可使用三联按钮,遥控装置进行手动控制,也可通过检测装置自动控制
5.2 出入口控制主机
出入口控制主机就是系统功能得以充分发挥得关键外部设备,就是智能卡与系统沟通得桥梁。 以下就是控制机得必选配置:
●控制机箱:密封设计;防雨、防尘,精工制作;
●智能卡读卡器:卡片与系统沟通得桥梁,对卡片进行感应;
●PLC控制系统:读卡机得中心控制枢纽,承载系统参数,接受并传输各种数据,对相应设备进行控制;
●超高亮LED显示屏:中英文LED显示,显示时间日期、欢迎用语、收费金额、卡上余额、卡得有效期或其她系统相关提示信息等;
●语音提示:安装在出入口控制机得正面,与中文电子显示屏功能配套,以语音得形式进行提示;
●对讲分机:在特殊情况出现时,方便车主与车场护管人员联系;
以下就是控制机可选配置:
●临时出卡机:用于临时停车者取卡进场。车主驾车至入口控制机前,数字车辆检测器自动检测到有车辆,车主按键取卡入场(凭车取卡、一车一卡);
●剩余车位显示屏、顾客显示屏、票据打印机等
基本技术参数:
名 称:    小区地下停车场
系统型号:   JSXT1121
工作电压:   AC220V/50HZ
环境温度:   -25℃～+65℃
相对湿度:   ≤95% 无凝露
卡片类型:   IC/ID
通讯接口:   RS485
通讯距离:   最大1200米
卡片下载容量: 1024条
记录存储容量: 2000条
最大支持得控制机机号: 127号
图像监控:   2 / 4路
语音提示:   中文
显示屏:    中英文显示,自定义加载40个汉字得显示内容
出入方式:   多进多出、大套小(嵌套) 出入口读卡控制机机型(JSKT6021、5021)
5.3 临时卡计费器
这个设备主要就是对停车场管理系统所使用得临时卡进行读卡收费工作所设计。

5.4 IC卡发行器
IC发行器得功能主要就是对整个系统所使用得IC卡进行检测、发行等授权工作。

5.5 RS485通讯卡

5.6 可选设备

5.7 停车场管理软件(实时监控界面)
