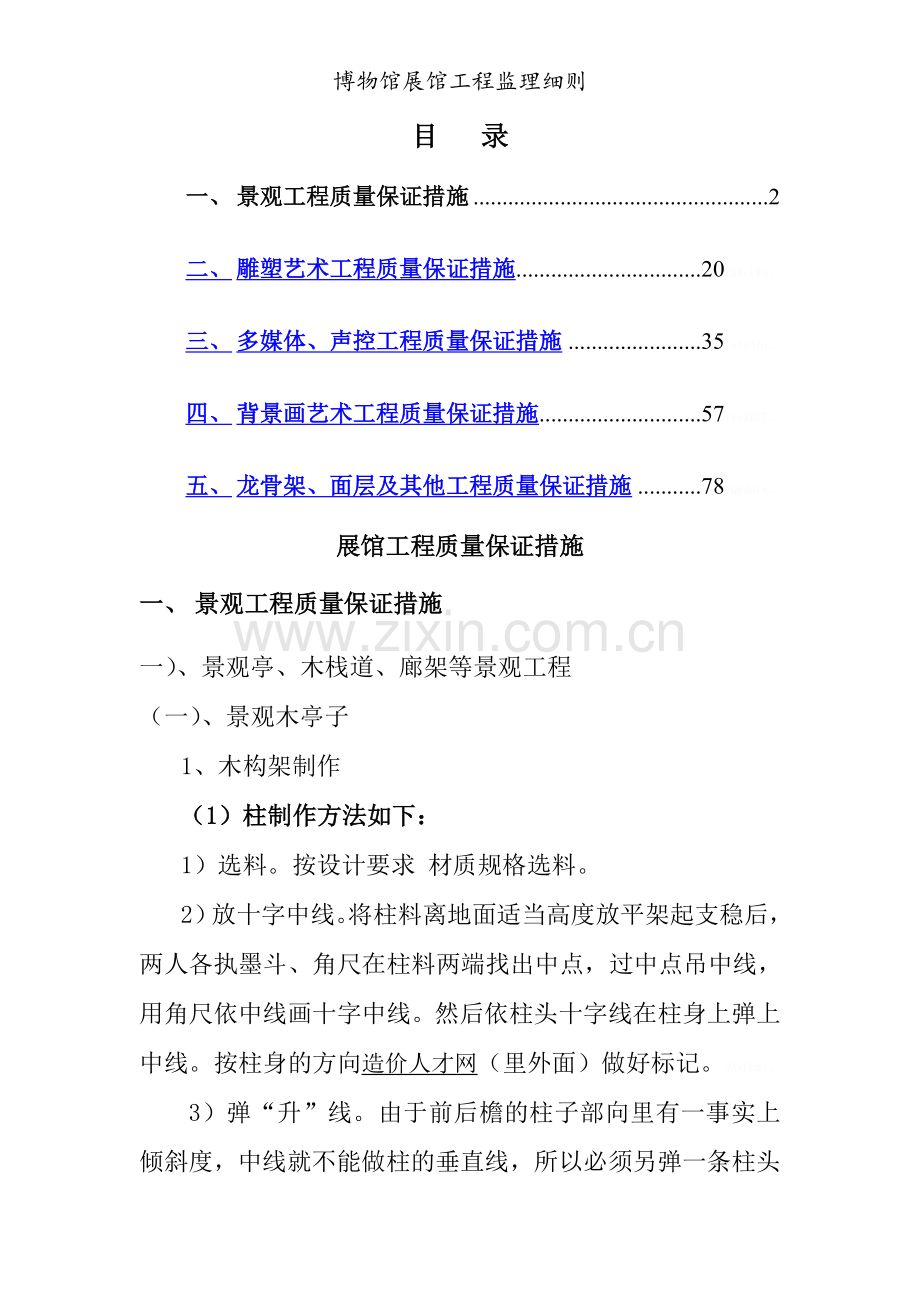

博物馆展馆工程监理细则目 录一、景观工程质量保证措施2二、雕塑艺术工程质量保证措施20LhWcVWq。三、多媒体、声控工程质量保证措施35Ivle4lq。四、背景画艺术工程质量保证措施57VieXMXT。五、龙骨架、面层及其他工程质量保证措施78yQRdaYx。展馆工程质量保证措施一、 景观工程质量保证措施一）、景观亭、木栈道、廊架等景观工程（一）、景观木亭子1、木构架制作（1）柱制作方法如下：1）选料。按设计要求 材质规格选料。2）放十字中线。将柱料离地面适当高度放平架起支稳后，两人各执墨斗、角尺在柱料两端找出中点，过中点吊中线，用角尺依中线画十字中线。然后依柱头十字线在柱身上弹上中线。按柱身的方向造价人才网（里外面）做好标记。dAkUEmi。 3）弹“升”线。由于前后檐的柱子部向里有一事实上倾斜度，中线就不能做柱的垂直线，所以必须另弹一条柱头至柱脚的垂直线，这条垂直线就叫“升”线。b7nOTrW。中线和“升”线是有规定的。“升”线应按柱每高320厘米，侧脚为2.24厘米,即7/1000。前后檐柱都向里倾斜，就在柱子中线内侧反弹一道“升”线，安装时以这道“升”线吊直校正（中线仍与柱顶中线相对做为校正依据）。檐角柱的“升”线弹两面，监理工程师论坛即山面和檐面各弹一条，因为角柱两面均向里倾斜。ySsIeKg。 4）画柱头线、柱脚线及榫卯、柱脚线要以小杖杆上的尺寸为准。把杖杆平放在柱身上，对齐柱中线，下对“升”线，然后把小杖杆上柱高的实际尺寸，点画在柱子两端，并在柱高的实际尺寸之外两端各量画出柱径的3/10作为镘头榫和管脚榫长。不要动杖杆，再将柱卯位置点画在柱头上（如与檐柱头交接的大额枋、额垫板及小额枋等）。按点好的柱高线，用角尺按“升”线拐方。操作时要照直看正，画签与所画面垂直地画线。画完一面后，将柱身翻转身翻转画另一面，所画的柱头柱脚轮线要交圈，并在柱脚线上以中线为准，画出立架时校正用的撬口位置线（撬口的尺寸一般宽3.2厘米、深6.4厘米、高1.6厘米2厘米）。p3p7DDz。在画完柱头、柱脚线及额枋榫卯位置之后，将柱子翻转，使有“升”线的面在左右两侧，以迎头十字线摆正，将杖杆上标记的穿插枋榫卯位置过画在柱身的柱中线上。穿插枋是大进小出的透榫，所以，里面卯高按枋高，外面则按枋高的一半，卯的宽度为枋宽的3/10。画时先画大进的一面，画完后用弯尺将卯的位置勾画到外边小出的一面。j1uLujx。 5）凿做榫卯。先做柱头的馒头榫和柱脚的管脚榫。做完之后，依柱身上的柱中线复弹迎头十字线，然后依此线在柱头上画出大额枋银锭榫卯的深度及宽度，卯深按柱径的3/4，宽按枋厚的3/10。银锭卯的上口与下口宽窄不等，卯深的里面要比外面大，呈小嗽叭口形。大额枋银锭卯可用先用小料口手锯锯刻之后，再用凿剔。其他卯制作可作凿直接凿剔。制作大进小出的穿插卯口时，一定要弄清大进小出的面，先做大进的一面，再做小出的一面。KxWpY70。以上是大式房屋柱的做法，小式房屋的构件，常常采用与构件规定的直径相近似的原木制作。如果找不到台适顺直的木料，而采用有一定弯度的本料做柱子用时，弯度应放在迎面，做柁，IMWZa1L。弯度应向上方：做檩，弯度应水平方向。小式房屋柱高按面宽8/10定，柱径按柱高1/10定。 （2）梁做法 1）根据梁的长、宽、厚要求选料，并加一定富余尺寸打截。 2）将打截好的荒料在场在上垫起20厘米左右，支稳。用吊线方法画出梁头的迎头十字线（即梁头垂直中线），以此线向两测量出梁的宽度的一半各画出一条线。这两条线之间即是梁的宽度。用角尺按迎头垂直线画出梁的底皮线，再从此线向上量出梁的厚度，点画出梁上皮线，以迎头线为准，将各线弹在梁身，然后依线砍去荒料、刨光。Nni15f6。 3）依迎头垂直中线，弹上梁的上，下两面中线。用事先排好的杖杆点画出各部中线，用角尺画出中线。再把梁的一个侧面翻转向上，在两端从底皮向上画平水线位（大式平水一桁径，小式平水2.5椽径），再从平水线位向上按1/2桁径点出抬头线。再向上按梁总高的1/10点画出熊背线。然后根据点画出的各线在梁身两侧弹上线。再把梁翻转摆正，把杖杆上的梁长、步架分位，点画到梁的正上面，用角尺过画到的梁上，将梁两端桁位中线过画在梁两端桁位中线过画在梁的四面，首尾连接。以上所画的各线与梁顺身方向线成十字相交。uiFeqy3。 4）用桁碗样板在梁两端桁碗位画出桁碗。在桁碗下部依中线画出垫板榫卯线。然后在梁上皮瓜柱位置画出瓜柱的管脚榫卯口和角背的栽销口。最后在梁下面两端画出与柱头馒头榫相交的卯口，尺寸按柱径3/10见方。ugCukQ3。 5）梁上各线弹画完之后，即可用锯锯到桁碗里线稍过一点后，抬锯断肩，复弹上中线，在此中线两侧，按梁宽的1/4处各画一条线，留出2/4的鼻子位置，再用角尺以两侧桁碗尺寸画出横线，然后用凿剔出桁碗、瓜柱管脚卯口和栽销卯口，再用刨按熊北线倒圆楞。翻转梁，凿剔海眼。以上工序完成之后，把梁摆正，按照截线盘头锯齐，重画上迎头十字线，最后用刨把梁楞角梢刮一下，在梁上皮写上此梁的编号、位置。梁制作完成，摆放一边以备立架。LFOiIxd。制作中应注意：画线一定要准确，锯削一定要谨慎细心，因为梁是屋架中主要承重构件，截面虽然不小，但其连接部分加工后仅占构件截面30%左右。如果锯截不慎，刮削过量，会破坏梁的承重能力，无形中降低了建筑物的寿命。iCgf0EA。 （3）柱 1）、脊瓜柱 脊瓜柱柱头做桁碗，桁碗下做脊枋和垫板卯。柱脚做管脚榫，榫长为瓜柱径的3/10或与柱径同，榫宽为柱径的1.5/10。脊瓜柱的作法与柱的作法相同，先选料、画线，线点画完毕后，按柱头两侧中线画出桁碗，桁碗之下画出脊枋和垫板卯口，再在柱脚画出管脚榫及角背卯口。各线画好以后，认真检查核对无误，方可用手锯开榫断肩，凿剔桁碗，倒楞，做上标记。zt0CIvj。 2）、雷公柱庑殿结构建筑和亭子建筑上使用雷公柱。用于庑殿上的雷公柱，交于推山的太平梁上，以承托脊桁和扶脊木挑出的部位。亭子上的雷公柱悬空，上边交于由戗，由戗以下作垂头。xSD59PP。 庑殿屋架的雷公柱制作：首先在选好刨光的柱料上依迎头十字线弹出四面顺身中线，再按太平梁背至脊桁下皮点出柱高。在柱头加上桁碗长，在柱脚加上管脚榫长。桁碗下面在柱位里侧画脊枋及垫板卯口。将各线画好之后，按脊瓜柱制作方法，锯挖桁碗，开榫卯即可。3KOnqhk。 亭子的雷公柱制作：亭子上的雷公柱与由戗相交由戗以下垂头长为1.5倍信径。由戗插入雷公柱的斜度随攒尖举架确定。脊部穿出屋面的部分长为亭高的1/10。由戗的一头半榫插入雷公柱，另一头因亭子用檩多少而做法有所不同。雷公柱用于四方亭，按四方承做；用于六方亭，按六方承做。雷公柱径为檐柱径的1份或1.5份。确定了尺寸并画好各榫卯线之后，按要求制作。值得注意的是，在凿做由戗卯口时，应随举架坡度制作。做垂莲时先用锯挖出外形，再用铣铲找圆见光，做上雕饰。Lo457SG。（4）桁、枋、板 1）桁（檩）的制作方法：首先按柱的制作程序画线弹线、去荒、刨光、找圆后，用分杖杆点出中至中的长度，然后依迎头十字中线在桁（檩）上下皮按桁（檩）径的3/10均分出金盘线宽度，弹上顺身金线，信线刮出上下两个平面，复弹上顺身中线。桁身四面中线弹上之后，在桁一端，画上榫，另一端画上卯口。按习惯作法：座北朝南的房屋，榫应做在冲东方向的一端，卯应做在冲西方向一端。也就是习惯上的“冲东不冲西”，“晒公不晒母”。而座西朝东的房屋，则应“冲南不冲北”了。榫均做成银锭榫，榫的长度均为桁径的3/10。两端除做样卯外，还要按桁（檩）径的1/4进行刻半，即匠师们俗称的“二盘檩”。刻半做法是：第一步画出刻半线。依迎头十字中线的横线向桁（檩）顺身返点画刻半长度，再用角尺对准左右顺身中线，勾画出刻半线，然后用锯锯掉刻半部分。第二步，将盘完头刻半后的桁支起摆正，按规矩尺寸画出两端银锭榫卯，再用锯凿剔榫和卯口。NJ3LHs7。 2）枋的制作方法： 将打截好的木料架起支稳后，在两端迎头截面上分中，用墨斗吊正找直画出中线，标出枋厚、枋宽的实际尺寸，用角尺依中竖线画出枋的四边线，依四方的四角顶点为准在枋身引出楞线。0ocjnWU。 将楞线外部分砍削去荒、刨光。在上下皮弹上顺身中线，用分杖杆点出小额枋中的位置，用掐退的方法画出直榫或银锭榫。zaYauFc。 沿榫宽线开锯至断肩线，抬锯，断肩。然后依“掐退”得来的尺寸，做出“肩膀”。肩膀有回肩、抱肩两种。额枋做完榫之后，在断肩处截面上抹去楞角，倒成一个小圆面，称为“回肩”。如果在断肩处的截面上按柱径围大小，向枋身挖出弧面，再抹去楞角倒圆，称为“抱肩”。枋的榫及肩膀做完之后，在枋顺身四角弹顺身线，倒楞，最后只留上下面的顺身中线外，四面用刨净光，编上号。制作工序全部结束。NzZ7KPW。 3）板的制作方法：首先按板实际尺寸做出样（可用较薄的木板），画时应将板与板之间的搭茬处用角尺找方锯出直角，以举架的各架坡度定长，再将各板头尾刮齐。随各椽长的样板依次连在一起，根据举折勾画博缝板的曲线，并在随出檐椽长的博缝板下端画出霸王拳形状，经校对无误即可锯出样板。xxU52le。按样板在已加工好的博缝板料上勾画，画完后依搭茬中线为据，在中线以外画出搭茬分位。最后在博缝板里面点画各桁头位置中点，以桁径为直径画圆，然后凿剔出深约半椽的桁窝。tGEQQLw。沿曲线开锯，用刨净光。挖锯出霸王拳，做出搭茬分位，编号。在安装博缝扳时，应在桁头位置钉上五星钉或七星钉。 2、木立架和翼角安装 木立架就是将制作好的大木构件在房屋基址上竖立组装起来。翼角安装，也就是将角梁、翼角椽、翘飞椽等翼角构件组装起来。这些工作都是在构件加工完毕之后，而且经过试组装可行之后才能进行。ZEpkLiI。 （1）木立架 1）立架前需进行的准备工作大木立架前的准备工作包括核对地盘尺寸，检查柱顶石中至中距离及高低，查对大木构件的数量是否齐备，检查构件榫卯制作是否完全合乎要求；搭建起重架；准备绳索、棍等工具；人员分工以及交待安全事项等等。这些都是十分必要的，必须认真进行。WUsxiic。 2）大式大木立架大式大木立架是在搭好起重架、人员分工明确、安全措施制定等各项准备就绪之后才能开始。立架应先立大木柱子，在立柱之前，按照编号，将各柱搬运到各自位置。然后先从明间开始，先立钻金柱，再立前、后金柱，前、后檐柱，依此次序向明间两边延伸，最后立角檐柱、金柱及两山面的排山柱。如不带钻金柱的建筑物，则先立前后金柱。柱子立起后，为防止晃动，可用绳系在起重架上，临时固定。柱子立完后，用撬棍在柱角卯口拨动进行校正，并先将金柱与檐柱之间的穿插枋安装入位。接着小额枋、由额垫板、大额枋吊上，插入柱头卯口。安装好后，对柱子进行“草拨”拨正，使檐柱在装好柱头构件后不会有大的歪闪。fISguln。 “草拨”之后，将七架梁（或五架梁）的随梁枋吊上插入前后金柱的卯口中，再将金柱头的金枋、金垫板吊运上来安装就位，然后用撬杠、推磨等工具从明间开始，按外檐柱、前金柱、后檐柱、后金柱、两山面檐术、金柱、角檐柱的顺进行拨正。拨正之后，用一根长至柱头的尺杆将线挑起，在线的下端拴上墨斗或线坠。吊檐柱时以升线为准，尺杆上端中点对准柱身中线与升线上端的交汇点进行吊正。吊金柱时也是这样，以柱身中线为准进行吊正，吊线操作时一定要站直看正，切忌马虎草率。柱子拨正后，随手打上大木戗，进深打迎门戗，面阔打龙门戗，两种柱的上端均与枋子绑在一起，在柱根部位打上撞扳并用泥封上。在整个立架过程中，要经常检查这一部位，以免影响立架质量。大木柱的木戗打完以后，柱脚与柱顶石之间可能会出现微小缝隙，可用厚度合适的竹片或铁片塞楔，以保证柱子稳定，拨正后的柱子应当行行成直线，不能有歪闪现象。SQv3Wml。拨正完成之后，在前后檐外拴搭落檐架子，架子高低为小额枋下皮跨下1632厘米，距檐出约192厘米。总之以安装斗和钉椽铺望操作方便为目的。架搭好即可着手安装斗。fz3455s。安装梁架之前，要先在架子绑好称。吊称的数目要根据所吊起的重量而定。一般情况下，每杆大木称的吊载重量为250千克，如梁的份量为700千克，就需要3杆称同时吊起。每吊装完一层，绑一次称，各梁架全部安装完后，进行一次梁架拨正。梁架拨正正要以中线为准，如瓜柱两侧的柱身中线要对准梁的顺身中线等等。然后用吊称吊装各桁。H21UYlD。安装桁从脊桁开始，依次往下安装。注意：同一层举架的桁，一定要对齐桁与桁上皮的顺身中线，桁与桁搭交后成一条顺直线。各桁安装完毕，大木立架即告完成，接着进行翼角安装和钉椽铺望。HfJ0VV8。 （2）翼角安装庑殿、歇山层顶转角有顺梁法、扒梁法、抹角梁法和迭梁法四种。翼角安装分为角梁安装、翼角椽安装、翘飞安装及铺钉望板等程序。 1）角梁安装Sju9X8f。角梁安装是与大木安装同时进行的。角梁安装总的要求是位置准确，高低进出一致。要达到这些要求，安装时必须做到中线与中线相对，即所谓“黑对黑”。角梁侧面的老中、里外由中要与搭交檩脊面中线相对，各中线相对，就基本保证了角梁平面位置的准确性，同时还要保证角梁梁头标高的一致性。安装角梁的另一个要点是切记要安角梁钉（制作角梁时已有暗销的要栽上暗销），使老角染和仔角梁成为一体。在实际工作中，有用钻将老、仔角梁钻孔以螺栓连接，此法比用角梁钉或暗销更牢固可靠。tZJoeQG。 2）翼角椽安装翼角椽安装主要包括以下程序：分点翼角椽尾部椽花、小连檐、分点翼角椽头部椽花，安装枕头木、钉翼角椽、牢檐、截椽头等。后要保证空气流通（注：屋面板表面的聚乙烯薄膜保护层，若经长期日晒雨淋后，会使安装完成后难以揭去）。HzEOPlo。 分点翼角椽尾部椽花。在角梁两侧由椽槽后边缘线开始，以0.8椽径（六方建筑用0.5椽径，入方建筑用0.4椽径）为一格向前分点，有几根翼角椽分点几格，并盗卖翼角椽列次序标上1、2、3、4uCCl0Mp。 小连檐。小连檐是联结檐椽椽头的构件，在正身部位，小连檐是直的，到翼角部位，由于角梁的冲出和翘起，使小连檐成为既向上翘起，又向前冲出的双向变曲构件，在安装时必须用麻绳棍缮，使之弯曲成形，在翼角安装中，小连檐是一道关键性工序，连檐得合适与否，对整个翼角的安装质量及造型有直接影响。连檐的程序是：先将连檐近角梁一端截成45度斜头，塞入预先剔好的小连檐口子内用钉子钉住。在与翼角椽相邻的正身椽椽头向后退一雀台别上一支钉子，以挡住连檐另一端不至于向下滑动。然后，在连檐中段拴上麻绳，将绳另一端绑在斗或其他固定木件上，拴好绳后，即可插入棍打，将连檐票弯，此时，需观测连檐弯曲程度，应当弯曲自然缓和，不通报有死弯，整个建筑物各角连檐的曲度应当一致。bQzPao2。 分点翼角椽头椽花（椽子位置线）。票好小连檐以后，在连檐上分点翼角椽头部分的椽花，方法是：随连檐曲线量出紧邻最末一根翼角椽的正身檐椽中至梁头侧面这一部分连檐的长，再加0.7椽径，用这个长度除以翼角根数加1，所得之数即为相邻两根翼角椽中至中的距离，然后从角梁侧面沿连檐量一长度点一点，这点就是第一根翼角椽的椽头部分椽花。确定了翼角椽头尾的位置，即可按根对位安装翼角椽。lQqWP1q。安装枕头木。枕头木是垫在檐檩与翼角檐椽这间的一块三角形木头。其作用是支撑翼角椽头部翘起，枕头木长同檐步架，厚1椽径，与檐檀金盘迭交，并钉在檐檩上，上面承托着翼角椽。因翼角椽沿小檐的走向渐次改变方向和高度，所以，枕头木的上面呈一个同小连檐曲线平行、相似的弧形。为卡住每根翼角椽，还需在上面挖出椽碗。g75xqLf。 钉翼角椽钉翼角椽须从第一根开始钉起。将制作好的第一根翼角椽后尾贴入椽槽，使其靠正侧的外皮对准第一格与第二格之间的椽花线，尾部入位后，先看檐头的中是否与连檐上的椽花线相对，如果相对，说明翼角椽肥瘦合适，如果头偏向角梁一侧，说明偏瘦。解决的办法是将椽子向后撺，直至合适为止，然后再按后尾椽花位置将撺进去的部分截去，并将后尾肥瘦修理合适。若椽头偏向另一侧，则说明椽子腰部偏肥，需将两肋部分砍削下适当厚度，以使椽头对准连檐椽花点。与此同时，还要看枕头木的高低是否合适，如果枕头木高，可用扁铲剔修，使椽碗高低合适，翼角椽钉在角梁上，每根椽钉不少于3根钉，在尾子部分的前、中、后各钉1颗钉子。钉子不能钉在一条线上，以免将椽钉劈，钉牢之后安第二根翼角椽。第二根翼角椽。第二根翼角椽靠正身的外皮要贴在第二与第三格格间的椽花线上，以后各根按第一根安装程序安装。l0SksGt。安装翼角的关键有三个方面，一是翼角椽的肥瘦要合适，保证每根椽头、尾部都与椽花线相对。在安装中如果有一根椽有偏差，尚可补救，若有大的差错，必须拆掉重钉。二是枕头木及椽碗的高低一定要修整合适，要保证椽尾顺当装入椽槽，中间与枕头木椽碗伏实，头部正好与小连檐贴紧，既不能低于小连檐，也不能挑着小哝檐，只有这样，才能保障小哝檐固有曲线不变。三是尾部要钉牢。翼角椽的第一根直接钉在角梁上，第二根钉子要钉透第一根、并与第一根穿牢，如同穿竹排一样，所以钉翼角椽尾部钉子又叫“穿排子”，只有钉结实，排子穿牢固才能保证翼角的工程质量。jgoatqf。 牢檐、盘截椽头、钉椽头望板，最后根翼角椽钉好之后，将椽子中腰部与枕头木钉牢，将椽头与小连檐钉牢，这道工序中“牢檐”。翼角椽、小连檐、桁檩就连为一体。解去绳，将参差不齐的椽头截齐。aif08ip。翼角钉好以后，需要钉上闸挡板，称为“堵燕窝”。 3）、翘飞椽安装翼角椽及椽头望板安装完毕，正身飞椽钉上以后，开始票大连檐、氏翘飞。大连檐宽1.2椽径，高1椽径，上口留有1/3椽径宽的平面，断面呈直角梯形，是联系飞檐椽头的构件。翼角部分的大连檐要随冲、翘票成曲线，由于大连檐断面大，不易票，所以制作大连檐时，在起翘部分水平拉出3-4道锯口，把整连檐锯口用手锯不宜用电锯，以免锯口过宽影响连檐高度。大连檐制作好之后，应及时浸入水中，以便安装时具有韧性。ukGriXl。钉翘飞椽也是从第一根开始钉起，先将翘飞椽放在对应位置，按尾部椽花线，把尾部肥出的部分砍去，跟线以后，即可加钉，钉时注意使翘飞母的楞线与小哝檐外皮对齐。先用小钉钉尾子，使之固定，再将翘飞头与大连檐用钉钉住，位置相对固定后，看一下是否还有手病需要整理，然后再加钉钉牢。翘飞钉完之后，在各飞椽之间要安闸挡板，以防鸟雀入内作巢。可以在翘飞母处刻槽将闸挡板嵌入槽内，也可在各翘飞档内塞上菱形木块，用钉子钉住。但一定要塞严、平齐，不能露脏。LxADCn8。这一切工作完成后，将翘檐头望板铺钉齐全，整个翼角就安装完毕了。 （二）、木栈道木栈道的设计形式常见于景观绿地和居住区绿地，让人们颇感自然情趣。外环境木地面和通（栈）道质量要求：1、木栈道的材料应采用耐潮湿或水湿环境，且防腐性能高的木材，一般北方选用松木，南方选用杉木；2、木材的加工和防腐处理，选用圆木作通（栈）道式铺设的应将树皮剥离，涂以防腐剂，选用板材作通(栈)道式铺设的宜选用经加工处理和防腐处理的成型材（包括桩木、垫木、格栅木）；ULDPeEH。木地面基层做法 应符合设计或规范要求，施工质量应达到：表面平整，踏踩平稳，连续稳定，栈道式木板面层条应安放均匀，铺钉牢固，表面无明显高差，表面油饰要符合设计要求并做好成品保护。9fu0XxP。（三）、单边木廊架工程1、工艺流程：测量定位放样基坑开挖地面及立柱基座基础垫层砼基座施工（底预埋件、侧预埋螺栓） 立柱安装 实木横梁制作安装水平垂直度校正后螺栓固定梁柱纵横实木架条铺设固定 土方回填景墙砌筑基座、景墙花岗岩板饰面地坪施工油漆。RpHQDre。2、木廊架施工质量控制要点：（1）、立柱、横梁、实木架条选材、规格尺寸要符合设计要求，木材使用前要求进行烘干处理，含水率控制在10%以内，并进行防腐，防虫处理。F8SmTvG。（2）、基座预埋件、螺栓位置准确，立柱底预埋件要求确保水平，套管预埋件与立柱之间要求有一定间隙，以便立柱安装调整位置垂直度。立柱及横梁安装校正后，要及时把紧固定螺栓及浇灌间隙的水泥砂浆。kEUCVCv。（3）、木架吊锁在所有木架条铺设后，方可安装固定。钢吊索材质按设计要求必须是不锈钢吊索。（4）、吊索固定时，检查量测实木横跳梁两端上平标高，保证跳梁水平度符合要求。（5）、廊架所有铁件要严格除锈防腐处理。螺栓要求为不锈钢螺栓或镀锌螺栓。（6）、廊架安装后，所有木质材料要及时进行防腐油漆及面漆施工。3、景石墙、基座柱子面贴饰面石材 （1）基层处理 1）基层面的残灰、尘土、污垢应清理干净。（油污可用10%的火碱水清洗）。 2）光滑砼面必须要进行打毛处理。 3）基层在镶贴前天浇水湿透。（2）. 镶贴前应按设计图纸要求，弹出花色、品种规格分界线及水平、垂直控制墨线。 （3）. 灌浆用1：2 水泥砂浆（稠度为80120mm）。灌浆前先浇水湿润石板块及基层；灌浆时应根据石板缝高度分层进行；第一层高度为150mm 并不得大于1/3 石板高度；待砂浆初凝后，才能继续灌注；以后灌注高度应控制在200300mm 左右。 5PDdM7n。（4）. 施工应避免出现质量通病 1）空鼓：基层清洁不净；灌浆前没有将石块及基层浇水湿润；灌浆时没有用竹片捣插或捣插不好；灌浆用砂浆稠度不当，灌浆不饱满密实等。 a9wz6ZD。2）颜色差异：图案颠倒及天然石板纹理不顺。主要是预排偏号不符合要求，贴时石板方向倒置。 （5）. 质量标准 1）材料品种、规格、颜色、图案必须符合设计要求和有关标准规定。 2）安装必须牢固，无歪斜缺楞掉角、裂缝等缺陷。 3）表面平整、洁净，颜色一致，无污痕和显著光泽受损处，无空鼓现象。 4）接缝填嵌密实、平直、宽窄一致，色泽一致，阴阳角处压面正确。二、 雕塑艺术工程质量保证措施 1. 雕塑综合说明：主要工序：分模型制作、骨架制作、雕塑锻造、安装、石材干挂几个步骤 。2. 雕塑制作施工过程与艺术监督配合措施：2.1 雕塑部分主要分以下几个施工程序a.模型制作顺序：1：1拟稿修改、定稿翻制玻璃钢内部钢结构制作施工顺序：放样和号料、 峤点和成型、制孔 、组装、 焊接、磨擦面处理。tt0VWVC。b.加工准备、下料 零件加工 小装配 总装配（总拼装） 钢架焊接 支撑连接扳、檩条支座装配、焊接 成品验收 除锈油漆、编号。RKVuHpE。c.锻铜制作施工顺序：放样下料烧烤铜板锻造分块与骨架焊接组装打磨在雕塑三分之二处设两个吊点表面化学处理吊装与基础焊接2koUGfi。d.石材干挂施工顺序：下料外墙面基层处理墙面分格放线钢架固定检查平整度和牢固性花岗岩固定清理表面及嵌缝填嵌密封条及密封胶清理验收。2.2 与艺术监督配合措施a.与设计方加强联系，进一步了解设计意图及工程要求，根据设计图纸提出我们的施工实施方案。b.参加施工图审查，协助项目单位向设计方提出建议，完善设计内容和设备选型。c.会同设计方一起进行模型定稿、完稿。d.会同设计方、项目单位一起参加设备、装饰材料等的选型、选材和定货，参加新材料的定样采购。e.在施工中，及时会同项目单位、设计方,按照总进度与整体效果要求，进行局部验收f.协调各项目部在施工中解决需与设计师诸如因设计原因引起的实际操作问题的工作。3. 大稿模型翻制方案3.1 生产前的准备：在制作前，先进行设计图纸的自审和互审工作，并应按工艺规程做好各道工序的工艺准备工作。 制造所需的材料、机具和工艺装备应符合工艺规程的规定。所用钢材应按图纸设计要求使用，并有质量证明书，相应的材质报告等，且符合设计要求及现行国家标准的规定。连接材料、焊条、等材料均有质量证明书或符合设计要求，碰伤或混批的高强螺栓不得使用。制作、安装、检查、验收所用钢尺精度应一致，应经法定计量检测部门检定取得证明。A69KmHM。3.2 稿件翻制：先根据设计图纸和设计意图进行1：1的模型制作，模型制作第一步先进行泥稿制作，并会同设计师和招标单位进行修改和定稿；定稿后，将泥稿翻制成玻璃钢模型。按要求按照模型进行用紫铜进行分块锻造，之后进行焊接组装。jILtla3。4. 雕塑材料的加工制作方案4.1.钢架及铜板锻造的加工制作准备a.放样是根据甲方提供的施工详图和模型以及在制作过程中实际情况，以1:1的比例在样板台上绘出实样，求取实长，根据实长制成样板，放样须使用经过计量检定的钢尺，并将标定的偏差值计入测量尺寸，尺寸划法须先量全长后分尺寸，不得分段计量相加，避免偏差积累。放样和样板是号料的基础，其允许偏差须符合两对角线长度差允许偏差1.0mm；长度允许偏差1.0mm；两最外排孔中心。线距离允许偏差1.0mm；同组内相邻两孔中心线距离允许偏差0.5mm；相邻两组端孔间中心线距离允许偏差1.0mm。0rI08v8。b.铜板采用厚度为2mm的铜钢锻造，局部为1.5 mm的规格。c.号料时将模型进行分割，以此为依据，在材料上划出实样并打上各种加工记号。号料应使用经过检查合格的铜板，避免直接用钢尺所造成的过大偏差或因看错尺寸而引起的不必要损失。锻造时根据号料的尺寸，进行局部锻造成型。号料过程中发现原料有质量问题，则要另行调换或和技术部门及时联系。当材料有较大幅度弯曲而影响号料质量时，可先矫正平直，再号料。ewizwIM。4.2 成型和矫正：在制作过程中，在铜板烧烤过程中，铜板要达到一定温度，以便可以保证敲打锤拓。如有原材料变形因气割、剪切变形、焊接变形的，影响雕塑的制作及安装质量，须采用机械或火焰矫正，矫正后的板材表面不应有明显的凹痕和损伤，表面划痕深度不得大于0.5mm。Sd0nOzO。4.3 组装：铜板分块锻造后，需综合组装。局部锻造在公司生产车间加工成型后，把已加工完成零件或半成品装配成独立的成品雕塑。组装时,须先组装按照内部钢架和玻璃钢内村，（须有适当的工具和设备.如组装平台或胎架、夹具、定位器等以保证组装有足够的精度。）依托模型进行组装，保证不变形，不走样。OauuMsB。为了保证隐蔽部位的质量，应经质检人员检查认可，签发隐蔽部位验收记录，方可封闭焊接。组装出整体后，必须由艺术监督部门进行全面检查，经合格认可后方可进行继续组装。4.4 焊接：a.焊接金属应与基本金属相适应。成型铜板整体组装后需进行整体的焊接。当焊接两种不同厚度的板材时，可采用与低强度板材相适应的焊接材料。焊接结构是否需要采用焊前预热或焊后热处理等特殊措施，应根据材质、焊接厚度、焊接工艺、焊接时天气情况等因素来决定。vbMLt9n。b.焊缝的布置应尽可能对称焊缝中心，并尽可能使焊缝截面的重心与板材的重心重合。应避免在一处集中大量焊缝。7P7L8g9。c.焊缝的焊脚尺寸不得1.5 t t 较厚焊件的厚度（）。但对自动焊，最小焊角尺寸可减小1；对T型连接的单面角焊缝，应增加1。当焊件厚度等于或小于4时，则最小焊角尺寸应与焊件厚度相同。角焊缝的缝脚尺寸，除钢管结构外，不宜大于较薄构件厚度的1.2倍。EFJNvVR。d.角焊缝的两焊缝脚尺寸一般应相等。当焊件厚度相差较大且焊脚尺寸不能符合以上规定时，可采用不等角尺寸，但应符合有关规定。c8DlIGS。4.5 打磨与磨擦面处理：a.板材表面经过焊接须进行打磨处理，使其接触外表面平顺、流畅，达到高度的艺术水准。b.铜板表面应打磨光滑，铜板处理好的磨擦面，不得有飞边、毛刺、焊疤或污损等。c.应注意雕塑整体表面的保护，防止在运输、装卸、堆放、二次搬运、翻吊时连接板的变形。安装前，应处理好被污染的连接面表面。Zpk1vmi。4.6 防腐防锈、油漆处理除锈：雕塑表面在吊装之前应进行防腐防锈处理，达到钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，可以显示均匀的金属光泽等级达到Sa2级标准。OZ6Jn3u。涂漆：雕塑表面在除锈完毕之后应进行油漆工作。在施工过程中，采用三层氟碳油漆进行保护，油漆施工粘度变稠时操作者不应擅自调整，应有现场技术员进行调整。涂层外观的标准达到外观均匀、平整、丰满和有光泽；其颜色应与设计规定的颜色相一致；不允许有咬底、裂纹、针孔等缺陷。表面的涂层允许有不影响防护性能的轻微流挂、刷痕、起皱和少量颗粒灰尘。QCwcHQI。4.7 石材干挂石材准备首先用比色法对石材的颜色进行挑选分类；安装在同一面上的石材的颜色保持一致，并根据设计尺寸和图纸的要求，将专用模具固定在台钻上，对石材进行打孔。随后在石材背面刷不饱和树脂胶。石板在刷第一遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净。 （1）.墙面分格放线及安装骨架首先清理干挂石材部位的结构表面然后将骨架的位置弹线到主体结构上，放线工作根据轴线及标高点进行。用经纬仪控制垂直度，用水准仪测定水平线，并将其标注到墙上。一般先弹出竖向杆件的位置，确定竖向杆件的锚固点，待竖向杆件布置完毕，再将横向杆件位置弹在竖向杆件上。 （2）.安装花岗岩石材钻孔开槽，固定锚固件。先在石板的 两端开槽钻孔。孔中心距板端80-100毫米，孔深20-25毫米，然后在相对于花岗岩石材的墙面相应位置钻直径8-10毫米的孔，将不锈钢胀管螺栓一端插入孔中固定好，另一端挂好锚固件。 （3）.安装石材底层板。先根据固定在墙上的不锈钢锚固件位置，安装底层石板。将石板孔槽和锚固件固定销对位安置好，然后利用锚固件上的长方形螺栓孔，调节石板的平整、垂直度及缝隙。再用锚固件将石板固定牢固，并且用嵌固胶将锚固件填堵固定。 （4）.安装上行板。先往下一行板的插销孔内注入嵌固胶，擦净残余胶液后，将上一行石板按照安装底层板的方法就位。检查安装质量，符合设计及规范要求以后进行固定。 （5） f.密封胶填缝。花岗岩石材挂贴施工完毕后，进行表面清洁和清除缝隙中的灰尘。先用直径8-10毫米的泡沫塑料条填实板内侧，留5-6毫米深的缝，在缝两侧的花岗石板上，靠缝粘贴10-15毫米宽的塑料胶带，以防止打胶嵌缝时污染板面。然后用打胶枪填满密封胶。如果发现密封胶污染板面，必须立即擦净。 （6）.墙体的防水、防雷接地工程防水处理的好坏也是体现工程质量优劣的重要因素，表现在：在窗洞位置，采用设置流水坡和留滴水线、槽的方法控制；在板缝之间，先沿花岗岩石材的缝塞泡沫棒，然后选择品质优良的密封胶进行打胶，胶缝深15毫米，最后用10的塑料棍压出凹圆。施工完毕后，采用对墙体洒水的方法测试墙体的防水性能，如无渗漏现象，则墙体符合要求。 （7）.本工程防雷接地采取每层用镀锌扁铁与竖向龙骨焊接连接，然后与墙体、梁的防雷接地点焊接的方式。焊接的质量采取抽样做试验的方法，确保焊接质量符合要求。5nebE5G。5. 运输方案因雕塑尺寸较大，为了防止雕塑在运输过程中变形和损伤，且不利于运输的原因，我们采用雕塑分块运输，到安装现场再进行组装的办法。再运输环节中，提前做好保护，包裹，覆盖、局部封闭半成品，以防止半成品可能发生的损伤和污染。JV7uLgH。在运输前，对运输公司做好半成品正确运输的交底工作，以避免发生部必要的碰撞和返修。6. 安装（吊装）6.1 主体结构和铜饰面整体焊接组装后再进行整体吊装。a、安装应具备下列设计文件：设计图、建筑图、有关基础图、钢结构施工详图。b、安装前，须进行图纸会审，须熟悉并掌握设计文件内容。图纸会审应符合下列规定：设计单位应作设计意图说明和提出工艺要求；制作车间要介绍制作雕塑的主要制作工艺；安装队介绍施工程序和主要操作方法，并对设计制作方面提出具体要求和建议； c、施工前应按施工方案遂级进行技术交底。交底人和被交底人应在交底记录上签字。d、施工前应结合现场实际根据情况合理安排人员组织施工，合理调配人员，合理安排生产。e、工地所须的工具应提前一天安排到位，认真检查工具的使用状况。6.2钢结构高强螺栓安装施工：a. 高强度螺栓连接与管理： 高强螺栓必须是经国家有关部门认可的专业生产合格产品，要严格按照钢结构设计图纸要求选用螺栓等级；高强度螺栓连接副必须配套供应。其中扭剪型高强度螺栓连接副每套包括一个螺栓、一个螺母、两个垫圈；要注意高强度螺栓使用前的防锈。保管要防止生锈，防止撞击，在施拧前，应尽可能地保持其在出厂状态。Yr8ggxQ。b. 结构组装为防止连接后构件位置偏移，以及为了钢板间的有效夹紧，尺量消除间隙。因此，在安装时，要控制以下几点：每个节点所要用的临时螺栓和冲钉数量，应按安装时可能产生的荷载计算确定。安装替换高强度螺栓注意事项：(a) 螺栓穿入方向应便于操作，并力求一致，目的是使整体美观。(b) 螺栓应自由穿入螺栓孔，不得将螺栓强行敲入，不得气割扩孔。(c) 螺栓连接副安装时，螺母凹台一侧应与垫圈有倒角的一面接触，大六角头螺栓的第二个垫圈有倒角的一面应朝向螺栓头。x7eTa0V。(d) 安装高强度螺栓时，构件的磨擦面应保持干燥7. 确保工程制作安装质量的技术措施 1）.质量管理保证措施流程：雕塑行业是个特殊的行业，区别于其它行业的最大的不同点就是：它兼于艺术和技术的统一。（1）.首先为保证此项目质量标准做到有据可以。在此工程实物加工前期，首先由雕塑行家召集对图纸进行会审，接受设计者的设计交底，了解工程特点、设计意图和关键部位的工程质量要求。并按设计图纸翻制雕塑稿样，且在建设方的参与之下定稿。此项将作为 工程质量验收的重要标准之一。 gtAF1lN。 （2）.定稿之后，我方成立的本工程的项目监理部，须组织所有管理人员，都要认真熟悉图纸和稿样，进行再一次会审。KVlwF0E。（3）.其次，原材料的质量是工程质量的基础，加强原材料的质量控制是提高工程质量的重要保证，也是创造正常施工条件的前提。因此在施工前，我公司将责令采购部门对原材料、构配件进行严格的选择和检验。本工程的主要材料为花岗岩，我们将根据建设方的标准，通过书面检验、外观检验、无损检验、测量等方法借以判断材料质量的质地和实用性。对于工程安装中使用的构配件必须具有厂家批号和出厂合格证。qbRNSOl。（4）.在工程加工和安装过程中，雕塑专家和雕刻技师应加强全过程的预控，对关键环节应进行特殊管理和指导；并认真接受建设方工程监理对工程质量进行监督检查，对提出的问题及时整改和修理。M18PG6E。（5）.另外，在整个过程中本项目的项目部经理、雕刻技师以及工人在施工过程中如遇到技术、机器设备或者其它不可预测因素应及时反馈给项目部经理，并由项目部经理召集会议商议并解决难题，及时剔除影响本工程质量和工期的不良因素。ctdEWUt。（6）.在整个质量管理体系中，我方项目部者将根据工期时间制定评审计划，定期检查并召开评审会议，使工程质量在以上几点严密且有保障的条件下受控有序的进行。iC5tGS6。2）质量的检查和评定质量的检查和评定贯彻于整个工程质量的始末，也是工程质量完工签定的重要依据和准则。因此，我们初步拟定以下的质量检查和评定方案，以供参考：fsNELBD。（1）.成立质量检查和评定小组。此小组成员由建设方或监理方、雕塑专家、我方负责人共同组成。（2）.检查小组根据本工程设计的工艺流程同步进行检查和评定，流程如下：稿样检查评定原材料检查评定
