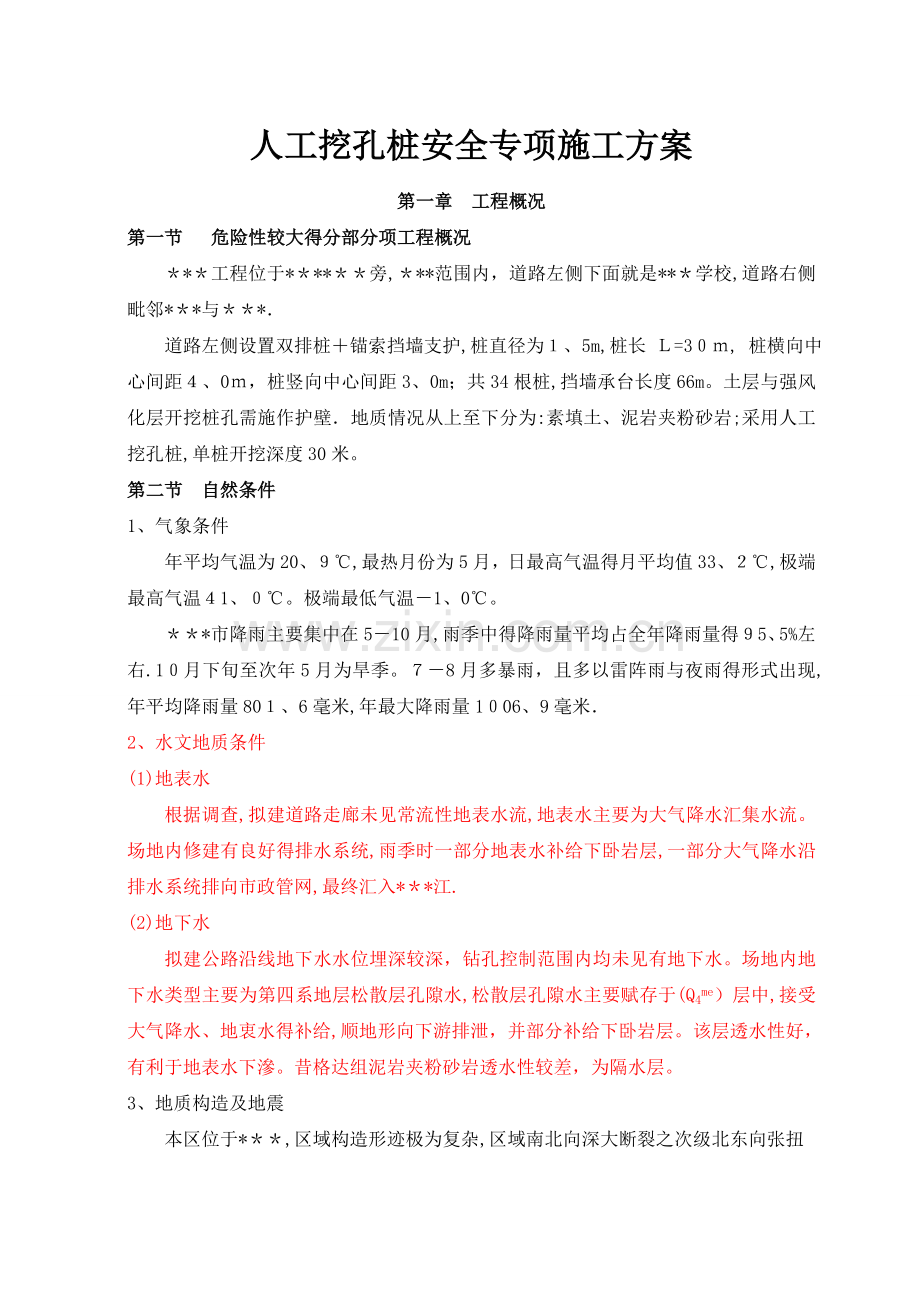

人工挖孔桩安全专项施工方案
第一章 工程概况
第一节　 危险性较大得分部分项工程概况
＊*＊工程位于*＊**＊＊旁,＊**范围内，道路左侧下面就是**＊学校,道路右侧毗邻*＊*与＊＊*．
道路左侧设置双排桩＋锚索挡墙支护,桩直径为１、5m,桩长 Ｌ=3０ｍ, 桩横向中心间距４、0ｍ，桩竖向中心间距3、0m；共34根桩,挡墙承台长度66m。土层与强风化层开挖桩孔需施作护壁．地质情况从上至下分为:素填土、泥岩夹粉砂岩;采用人工挖孔桩,单桩开挖深度30米。
第二节 自然条件
1、气象条件
年平均气温为20、９℃,最热月份为5月，日最高气温得月平均值33、２℃,极端最高气温４1、０℃。极端最低气温－1、0℃。
＊＊*市降雨主要集中在5－10月,雨季中得降雨量平均占全年降雨量得９5、5%左右.1０月下旬至次年5月为旱季。７－8月多暴雨，且多以雷阵雨与夜雨得形式出现,年平均降雨量80１、6毫米,年最大降雨量1０06、9毫米．
2、水文地质条件
(1)地表水
根据调查,拟建道路走廊未见常流性地表水流,地表水主要为大气降水汇集水流。场地内修建有良好得排水系统,雨季时一部分地表水补给下卧岩层,一部分大气降水沿排水系统排向市政管网,最终汇入*＊*江.
(2)地下水
拟建公路沿线地下水水位埋深较深，钻孔控制范围内均未见有地下水。场地内地下水类型主要为第四系地层松散层孔隙水,松散层孔隙水主要赋存于(Q4me）层中,接受大气降水、地衷水得补给,顺地形向下游排泄，并部分补给下卧岩层。该层透水性好，有利于地表水下滲。昔格达组泥岩夹粉砂岩透水性较差，为隔水层。
3、地质构造及地震

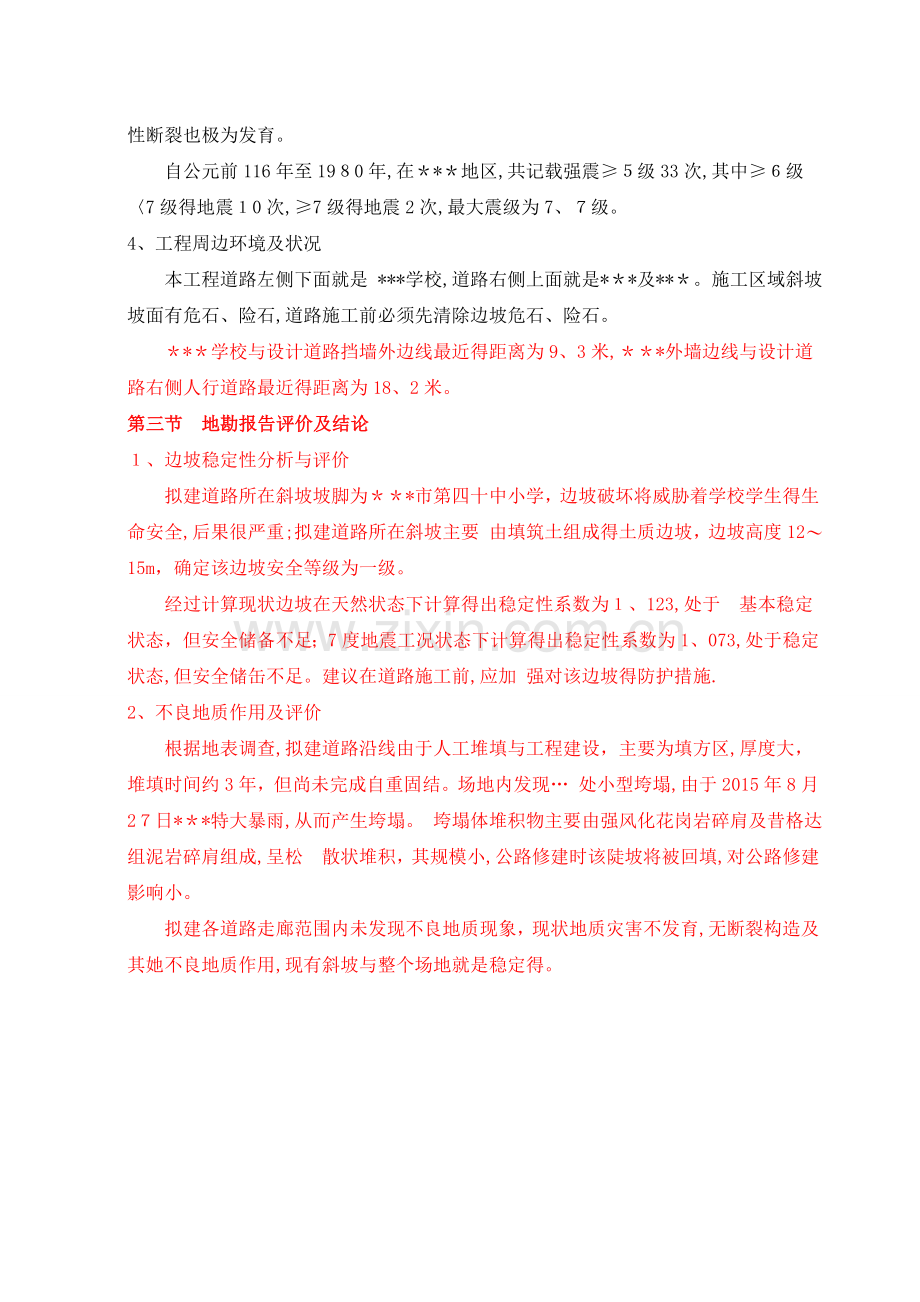

本区位于*＊＊,区域构造形迹极为复杂,区域南北向深大断裂之次级北东向张扭性断裂也极为发育。
自公元前116年至19８0年,在＊*＊地区,共记载强震≥５级33次,其中≥６级〈7级得地震１0次,≥7级得地震2次,最大震级为7、７级。
4、工程周边环境及状况
本工程道路左侧下面就是 ***学校,道路右侧上面就是*＊*及**＊。施工区域斜坡坡面有危石、险石,道路施工前必须先清除边坡危石、险石。
＊*＊学校与设计道路挡墙外边线最近得距离为9、3米,＊＊*外墙边线与设计道路右侧人行道路最近得距离为18、2米。
第三节 地勘报告评价及结论
１、边坡稳定性分析与评价
拟建道路所在斜坡坡脚为＊＊*市第四十中小学，边坡破坏将 威胁着学校学生得生命安全,后果很严重;拟建道路所在斜坡主要 由填筑土组成得土质边坡，边坡高度12〜15m，确定该边坡安全等级为一级。
经过计算现状边坡在天然状态下计算得出稳定性系数为１、123,处于　基本稳定状态，但安全储备不足；7度地震工况状态下计算得出稳定性系 数为1、073,处于稳定状态,但安全储缶不足。建议在道路施工前,应加 强对该边坡得防护措施.
2、不良地质作用及评价
根据地表调查,拟建道路沿线由于人工堆填与工程建设，主要为填方区,厚度大，堆填时间约3年，但尚未完成自重固结。场地内发现… 处小型垮塌,由于2015年8月2７日*＊*特大暴雨,从而产生垮塌。 垮塌体堆积物主要由强风化花岗岩碎肩及昔格达组泥岩碎肩组成,呈松　散状堆积，其规模小,公路修建时该陡坡将被回填,对公路修建影响小。
拟建各道路走廊范围内未发现不良地质现象，现状地质灾害不发育, 无断裂构造及其她不良地质作用,现有斜坡与整个场地就是稳定得。
３、工程地质条件评价
拟建道路沿线为向北倾斜得斜坡，地形坡度35—４5°,斜坡系修建B线道路时人工堆填而成,人工填筑土最大厚度约27、5０ｍ。承载力基本容许值［fａｏ]=0、1０ＭＰa，承载力低,不能直接作为路基与支挡构筑物基础持力层，下伏昔格达组泥岩夹粉砂岩，承载力基本容许值[fao]=0、22MＰa，建议选用该层作为路基与支挡构筑物基础持力层。
拟建道路所在斜坡坡脚为**＊市第四十中小学,学生与斜坡之间设置有挡墙支挡。根据设计路面标高,拟建道路以填方得方式通过斜坡,道路中线最人填方高度９、５0m，道路左侧最大填方高度１2、50m，道路右侧最大填方高度6、10ｍ。拟建道路左侧边线距离挡墙1、5０〜2、２0m,拟建道路主要为填方路堤且道路左侧无放坡条件,工程建设中建议对道路左侧进行支挡.建议道路施工时做好市政管网防渗漏措施，避免管网漏水侵蚀路基,破坏路基稳定性,产生次生灾害。
4、结论与建议
（1）拟建公路沿线见有一处规模较小得垮塌体，系降雨所致,对拟建公路影响小。拟建各条道路沿线未见滑坡、崩塌、泥石流等地质灾害体，现状边坡就是稳定得,适宜修建道路.
(２)拟建道路沿线地层主要以第四系全新统填筑土、第四系中更新　统冰水沉积层组成，无地震液化地层及断裂构造．
第四节 施工现场平面布置图（附后)
第五节 　施工要求
（1)挖孔桩数量多工期紧，必须确保整个开挖及砼浇筑过程安全。
（2)挖孔桩开挖过程应符合工程施工进度要求。
（３)相应特种作业人员必须持证上岗。
（4）人工挖孔桩内得土石方得垂直运输设备，架体及装料桶验收合格后才能投入使用。
(5）工人进场后必须进行三级教育与安全技术交底后才能上岗作业，否则不允许上岗作业.
（６)每个桩孔按规定安排人数,并要标识明确该桩孔人员姓名。
(7)对年龄超过5０岁及有病得工人不能进场上岗作业、下桩孔作业得人员必须就是男性,年龄１8～45岁,并要进行体检合格才可下井作业。井下作业人员必须定期体检。
(8)员工下井作业前必须进行有毒气体检测，检测得情况按规定登记在表格内。
(9)桩内土石方开挖施工采用隔一挖一跳桩法施工。
(１0)为了确保施工安全,本工程3４根人工挖孔桩分三个工序循环开挖,第一次开挖工序1(边坡内侧９根桩，自编号1#、3#、5＃、７＃、9#、11#、13#、１5#、17＃）,待工序1桩砼浇筑完成后,再进行第二次开挖工序２（边坡内外侧1７根桩,自编号2＃、4＃、6＃、8＃、10#、1２#、14#、１6＃、18＃、20#、22#、２４#、26＃、28＃、30#、32＃、34＃),待工序2桩砼浇筑完成后,最后进行第三次开挖工序3(边坡外侧8根桩，自编号19#、２1＃、23＃、25#、27#、29#、３１#、33#），工序3桩砼浇筑完成，具体详见施工现场平面布置图。
1、安全要求
(１）无死亡事故。
(2）无重伤事故，轻伤率不超过2‰。
(3）无火灾及重大交通责任事故。
（4）特殊工种全部持证上岗。
（５）施工现场安全合格率１00%,优良率５0%以上．
（6）安全全面达标,争创市文明施工工地。
（1）安全目标(伤亡事故控制目标，安全达标,文明施工目标)都要控制达标计划,目标分解到人,责任落实，考核到人。
2、质量要求
（1)满足施工合同要求；
（2)桩基验收合格率１00%；
（3)优良率8０％以上；
(4)持续保持与改进质量管理体系运行得有效性;
(5)杜绝重大质量责任事故得发生。
（６)争创*＊*市优质样板工程。
3、文明施工要求
严格按照国家相关法律法规及公司《安全文明施工标准手册》施工,让文明施工理念深入人心,做到人人遵守文明施工。
4、施工环保要求
在确保工程质量与工期得前提下，树立现场全体员工环保意识，自觉保护市政设施,最大限度减少对环境得污染。按IＳO1４000环境管理标准进行管理，工程弃渣、污水排放、机械噪音控制及生产工具、生活垃圾处理均严格按照文明施工与环保管理办法执行,实现绿色工地、绿色建筑,最大限度得保证施工现场得良好环境。
公司将严格按照***市关于建筑工程施工得各项管理规定执行,加强施工组织与现场安全文明施工管理,使本工程成为公司得“对外形象示范工程"。
为了避免施工噪音影响学生休息,学生休息期间（13:00~1４:３0，夜间2１:30～6：30)严禁施工作业。
5、施工成本要求
站在业主得角度,树立工程全局观念,通过优秀得人才、科学得管理、先进得技术与设备、经济合理得施工工艺、科学得策划与部署、有效得组织管理、协调与控制,使该桩基分项成本与造价得到最为有效得控制;同业主、设计、监理等工程相关各方共同努力，优化施工组织与安排，使各个环节衔接紧密,高效顺利地向前推进;从图纸设计、材料设备选型、劳务队得选择与招标、现场施工组织、管理、协调与控制等各个方面,提出行之有效得合理化建议与方案,加强“过程”与“环节"控制,追求“过程精品＂,避免不必要得拆改、浪费，尽最大能力减少与节省桩基分项成本与造价,使业主得投资发挥最佳得效益与效果。
第六节 技术保证条件
(一）技术保证
（1）人工挖孔桩开挖需严格执行该《专项安全施工方案》。
(2)人工挖孔桩施工及检查验收须按照《建筑桩基安全技术规范》（JGＪ94—20０8）;《建筑桩基础设计与施工验收规范》（ＤＢJ50－200—２0１4)执行。
1。已成立了＊**＊＊＊道路工程（一期)工程项目部，具备完整得项目管理机构；
２。组织施工班组进场，作业班组应有参加过桩孔开挖工程得施工经历，并经过项目部相关负责人对该施工班组得业绩考核,确定能胜任本工作得施工队伍施工；
３.桩基施工前，有建设单位提供得原始资料、审查通过得桩基施工图纸、项目详细得地质勘察报告;
4。桩基施工前，有详细得设计交底与图纸会审记录;
5。桩基施工前,有切实可行得桩基施工方案、施工及安全技术交底,并有书面签字记录；
6。桩基施工前,有混凝土得配合比报告以及各项原材料,如钢筋、水泥、砂、石等得检测报告；
7。桩基施工前，依据项目部得相关要求对进场工人进行安全教育与必要得技能培训,培训经考试合格后方能上岗施工。特殊工种需持有效特种作业上岗证。
(二)施工准备
1。按基础平面图,设置桩位轴线、定位点；桩孔四周洒灰线,测定高程水准点。放线工序完成后,已办理验收手续;
2.各项临时设施以及工器具,如照明、动力、通风、安全设施准备就绪；
3.操作前对工器具进行安全可靠得检查与试验。
(三)过程控制
1。严格按照设计要求,落实各项工程变更与洽商；
2.施工过程中,加强施工预检与复核工作;
３。施工过程中,严格按照隐蔽工程验收原则:上一道工序未经验收或验收不合格,严禁进入下一道工序;
4.落实钢筋原材料以及钢筋笼、商品砼、砼试块各项检验与试验。
(四）检测验收
桩基开挖完成后,按照设计及规范要求对桩基进行地基承载力检验；灌注桩砼浇筑完成后,按照设计及规范要求对桩身完整性检验,检测数量以市质监站检测所出具得检测方案为准。
第七节 施工特点
（1)桩基基岩埋深较深，桩深度达到30m,给施工安全带来较大得风险。
（２)桩基开挖临近雨季,边坡松散土层遇水稳定性差,给孔桩施工带来较大难度及安全风险。因此，施工前必须做好截水沟与排水措施．
(3)该工程施工难度大，不恰当得施工工序及施工方法，将会导致严重得不良后果。因此，施工时应设置临时防护措施，并认真研究施工方案，确保边坡得稳定，保证施工作业人员与学校得安全.特别就是相邻道路及学校学生住宿楼背后,施工时更要加强临时防护措施及现场安全管理，如发现异常情况,必须立即采取有效得特殊防护措施,确保边坡与学生得安全。
(4)边坡实施预应力锚索抗滑桩施工，必须严格按照设计、施工规范以及相关技术要求,在施工中严把质量关.同时在施工过程中严格按信息法施工得原则，发现异常情况即时向有关部门反映，并采取有效措施进行即时补救.
第八节 各参建单位情况
建设单位:市土地储备中心
代建单位：＊*＊建设工程有限责任公司
设计单位：四川八佾建筑设计有限责任公司
勘察单位:**＊市陆零壹地质工程有限责任公司
监理单位：***市金泰工程建设监理有限公司
施工单位:＊**有限公司
第二章 编制依据
1、施工单位在接到中标通知书与设计图纸后，公司组织工程技术人员对设计图纸进行认真得研究、反复阅读，并组织了各个专题会对该工程得特点、重点、难点进行反复研究与方案论证比较。
2、在认真研究、学习与领会图纸得基础上,我们根据＊＊*工程人工挖孔桩工程得施工特点、并综合考虑我公司实力、特点、技术、机具配套能力等方面得因素,使影响本工程人工挖孔桩安全生产得各类因素处于受控状态,保证人工挖孔桩作业人员得安全.特制定本安全专项施工方案。
３、国家及有关部门颁布得安全生产法律法规与规章制度。
４、＊＊＊工程施工合同与设计施工图.
本方案编制过程中引用规范及依据见表2、１。
表2、1 　 　 　 规范、依据引用表
序号
类别
名称
编号
1
国家
关于印发《危险性较大得分部分项工程安全管理办法》得通知
建质（２００９)87号
２
国家
住房城乡建设部办公厅关于进一步加强危险性较大得分部分项工程安全管理得通知
建办质[20１7]39号
3
国家
关于遏制市政工程人工挖孔桩施工（维护）中毒事故得通知
建安办 [2005］ 10号
4
国家
中华人民共与国安全生产法
２０1４年主席令第1３号
5
国家
建设工程质量管理条例
国务院279号令
６
国家
建设工程安全生产管理条例
国务院393号令
７
国家
工程测量规范
GB50026－2０07
8
国家
建筑地基基础工程施工质量验收规范
ＧB502０2—2002
９
国家
混凝土结构工程施工质量验收规范
GB50204-2015
10
国家
混凝土结构工程施工规范
GB50666-2０11
１1
国家
建筑施工企业安全生产管理规范
GB5０656-２0１1
12
国家
重大危险源辨识
GB１８218—20０9
1３
国家
建筑边坡工程技术规范
ＧＢ50３３0—２013
14
国家
建筑机械使用安全技术规程
JGJ３３-2012
15
国家
建筑施工土石方工程安全技术规范
JGJ180-2009
１6
行业
建筑施工扣件式钢管脚手架安全技术规范
JGJ1３0-２011
1７
行业
大直径扩底灌注桩技术规程
ＪGＪ/T２25－２010
1８
行业
建筑施工作业劳动防护用品配备及使用标准
ＪGJ18４-200９
19
行业
钢筋焊接及验收规程
ＪGJ18-201２
２０
行业
施工现场临时用电安全技术规范
JGＪ46－２00５
2１
行业
建筑施工安全检查标准
JGJ５９—２0１1
2２
行业
建筑桩基技术规范
JGJ9４－20０８
２３
行业
建筑基桩检测技术规范
JGJ1０6-201４
2４
省建设厅
关于转发（危险性较大得分部分项工程安全管理办法)得通知
川建质安发[２０09］２22号
2５
省住建厅
关于印发四川省工程质量安全提升行动方案得通知
川建质安发〔２017〕260号
26
市住建局
关于印发＊**市工程质量安全提升行动方案得通知
攀住建规发〔２0１7〕2０8号
2７
市质安站
关于印发工程质量安全提升行动实施方案得通知
攀建质安监〔2017〕３7号
２８
项目部
经审查通过得《施工组织设计》

2９
地勘
经审查通过得岩土工程详细勘察报告

３0
设计
经审查通过得设计图纸、说明及变更

第三章 施工计划
第一节　 施工进度计划
详见《人工挖孔灌注桩施工进度计划》附图
第二节 材料、设备计划
(一)材料计划
１．孔桩施工前根据施工图、施工组织设计、本专项施工方案编制本工程人工挖孔桩项目所需主要物资用量总计划,列明所需物资得品名、规格、质量、数量以及合同文件及供应协议规定得其它要求，将物资计划上报项目物资部门，按照进场时间分批采购．
2。进场施工物资(材料)得验收
（1)根据订购、加工合同及技术标准核对品种、规格、图号、代号、几何尺寸及其数量,并取得合格得质量证明文件,规定需要进行物理、化学性能检验得，应负责检验，并取得合格得检验文件;规定按样品验收得，按样品标准验收。
(2)由物资部采购得物资，运抵现场后，由项目部验收确认，项目部在收货后２４小时内通知甲方、监理复验确认。
(3）未经验收得物资不准使用,不合格材料通知供应单位退货。
（4)各类物资质量证明文件应同时到达，及时归档。
3。本人工挖孔桩拟投入得主要物资(材料)计划见表3、2－1。
表３、2－1 　 孔桩工程量主要材料计划表
序号
材料名称
单位
单桩数量
总桩数量
备 注
1
钢筋
吨
5、588
19０
钢筋笼用
2
钢筋
吨
0、88２
30
桩护壁用
３
商品砼
m３
２5、32
８61
桩护壁用
4
商品砼
m3
5４、88
1８66
桩芯用
5
钢模
套
1
１7
桩护壁用
注:(）括号内表示内侧桩单桩钢筋笼重量。
(二)设备计划
本工程施工机械主要分为二类:一类为土方机械：空压机、风镐、风动凿岩机等；另一类为为钢筋机械:焊机、水泵等。
在整个施工过程中，机修员要加强机械得保养与检查。定期检查，及时解决问题，使现场施工机械在整个施工期保持良好得运输状态。
本人工挖孔桩工程投入得主要施工机械设备见表３、3—3。
表3、3—3 　　 　 　 　主要施工机具配置表
序号
名称
规格型号
单位
数量
备注
1
插入式振动器
HＺ-50
台
3
自有
2
空气压缩机
135KW
台
１
自有
3
高压风管

米
500
自有
4
开关箱

个
１７
购买
5
风镐
03—11
台
17
购买
６
钢筋切断机
GQ５0　 4KW
台
1
自有
7
钢筋调直机
７、5KW
台
1
自有
8
钢筋弯曲机
３ＫW
台
1
自有
9
电焊机
5、5kｗ
台
３
自有
10
潜水泵
吸型（４0ｍ扬程)口径Ø7５ 2KW
台
８
购买
11
绞架(含钢丝索)
电动
套
17
购买
1２
手推人力车

辆
１7
购买
１３
潜孔钻
１１KW
台
4
租赁
14
砂浆注浆机
ZLＢ—３型 　 5、5KW
套
１
租赁
15
锚索张拉设备
YQB－20　 　 ３、5ＫW
套
1
租赁
16
摇铃

个
１7
购买
1７
气体检测仪
有毒有害
个
2
购买
1８
２5T汽车吊
ＱY25V532
台
1
租赁
１9
应急软梯

个
1７
购买
２0
急救箱(含担架）

个
2
购买
21
卷扬机

台
17
购买
22
全站仪

台
1
自有
23
水准仪

台
１
自有
２4
皮尺
5０m
把
１
自有
25
钢尺
５０m
把
1
自有
２6
垂球
3kｇ
只
3
吊中用
周转材料计划表
序号
名 　称
用途
单位
数量
备注
1
Φ４8、3钢管
搭设双排脚手架
m
5000
学校
２
Φ48、３钢管
搭设操作架
m
800
孔桩
3
Φ４8、３钢管
搭设操作架
m
1２０0
锚索
4
护壁钢模
支模
套
17
孔桩
5
氧气瓶

套
1７

6
防尘口罩

个
100

７
组合木板
防护
m2
1000
学校
8
扣 件
固定
个
3000

９
跳 　板
防护
块
60

１０
槽钢
搭设
ｍ
80

11
防毒面具
防毒
个
1７

12
照相机
拍照
台
1

１3
钢丝绳
土石方吊运
米
9０0

１4
钢爬梯
人员上下孔
米
２60

15
安全带
作业人员
根
17

16
防爆照明灯
孔内低压照明
个
5０

17
三芯电缆
低压照明
米
800

18
Φ180钢套筒
锚索钻孔跟管
米
1１00

第四节 施工准备
1、技术准备
(1)调查现场及周边地区，对设计提供得地质、水文、气象资料进行复核，检验选择得施工工艺就是否符合相关质量、安全要求,当水文、地质情况有变化,施工过程中存在问题时,对施工工艺进行修正。
（２）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高得基础。 挖孔桩受力性能可靠,结构传力明确,沉降量小;成孔后可直观检查孔内直径、垂直度及持力层得土质情况，保证桩得质量．工程造价相对低廉；不需要大型机械设备,施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。结合本项目实际情况,选用人工挖孔灌注桩施工工艺。
（3)组建以项目经理、项目技术负责人为核心得技术管理体系，下设施工技术、质量、安全、材料、资料、计划等分支部门.
(４）审查施工图纸,提出合理化建议,取得建设单位与设计单位同意，以达到节约投资、加快进度、保证质量与施工简便得目得,并提出合理性得审图意见。
(5)施工之前作好开工报告,作好桩基分部施工方案，作好分项工程技术交底。
（6）建立完善得信息、资料档案制度。
（７)编制钢筋、水泥、木材、等材料计划,相应编制材料试验计划,指导材料定货、供应与技术把关。
(８）按资源计划安排机械设备,周转工具进场,并完备相应手续。
（９）建立完善得质量保证体系。
(1０)会同勘察、设计、建设单位、监理单位等部门复核定点坐标及验基。
（11)测量放样:测定桩位中心点位、高程水准点后,复核孔径、桩间距，设置桩位中心护桩,在桩基周围撒出灰线.复核施工图纸得桩位、标高及轴线位置、位置与实际就是否相符。
(１2)做好对施工技术人员得技术、安全交底工作。开工前,必须强调劳动纪律,向工人班组进行技术、安全、操作交底并签章,学习图纸及有关施工规范,掌握施工顺序，保证工作质量与安全生产得技术措施落实到人；确保施工过程中得质量及人身安全。
2、现场准备
(1）平整场地,清除坡面危石、浮土,坡面有裂缝或坍塌迹象者应加设必要得保护,铲除松软得土层并夯实。
(2）由于本工程施工场地狭窄,施工条件受到限制,拟在施工区域修建一条临时施工便道,作为孔桩弃土汽车外运与吊车吊装钢筋笼使用;临时道路边坡应顺直,开挖裸露土应及时用彩条布覆盖（防止雨水冲涮造成塌方)。另占用市政Ｃ线支路4米宽,用于钢筋加工场地。详见施工现场平面布置图
(3)为保证*＊*学校学生安全,根据校方与施工得要求，施工前必须完成学生得安全防护工作，确定双排脚手架搭设方案。
(４)全站仪测量出各桩基中心精确位置(由测量员完成）,埋设中心桩,以中心桩为圆心，孔位应比孔径大10～2０cm，方便经常检查较核。
（5)临时用电、用水接入施工现场。
3、劳动力准备
首先建立施工管理架构,如下图:
人工挖孔桩施工管理架构图

项目经理:＊＊*

施工负责人：＊**

技术负责人:*＊*

施工组组长：
＊＊*

质检、安全组组长:＊＊*、*＊*

材料、设备组组长:＊＊*

人工挖孔桩施工队伍

人工挖孔桩分9个小组作业,每小组分别负责2个桩孔挖孔作业,即:在一个桩孔护壁未拆模时,开挖另一桩孔,如此循环流水作业，每孔每组3人，井下1人,井上2人(1人负责土方提升,1人指挥及出渣),轮流下井。
第四章　 施工工艺技术
第一节 设计要求
1、边坡支护方式:采用双排桩+锚索挡墙支护，桩直径为1、5m，中心距４、0ｍ，桩长　L=３0m,锚索横向间距4、0ｍ，竖向间距３、0m。上部采用Ｃ15毛石砼挡墙。
2、根据地质勘察报告，本工程部分采用人工挖孔灌注桩基础,基础持力层均为昔格达组泥岩夹粉砂岩，桩得极限端阻力标准值 qpa=180０kpa;桩基础进入持力层深度≥１、5d(ｄ为桩直径），为保证施工安全,桩需进入持力层100０mm后开始进行扩底。
3、基础开挖至持力层后需会同勘察、质检、设计等部门验槽后方能封闭,封闭时应保证基坑内无杂物、积水以及破碎岩块,并且保持岩石新鲜,否则应挖去风化部分岩石,基础嵌岩部分砼采用原坑浇注以保证嵌岩效果。
4、本工程桩基础应按相关规定进行桩身完整性检验（全数检验)与竖向承载力检验，抽检数量不少于3根。
5、桩基除满足嵌岩及承载力要求外,相邻基础底部高差不应大于基础间净距。基坑开挖时应采取可靠措施,保证基坑边坡得稳定,确保施工安全，避免对邻近得建筑物及道路造成安全隐患。
６、混凝土强度等级：桩身、承台、基础梁(DL）:C30；护壁：C3０.钢筋得混凝土强度保护层厚度:桩身、承台５0ｍm;
7、为保证桩得垂直度要求每灌完三节护壁须校核桩中心位置及垂直度一次。
8、桩身纵筋沿周边均匀布置,尽量减少钢筋接头，并按焊接连接，接头必须按规范要求错开；箍筋采用螺旋钢箍,沿桩身每隔2米加密一道焊接封闭加劲箍详大样图。
9、基础开挖后如遇地下水,应采取降水措施，将地下水位降低至孔底以下500mm处。
１０、人工挖孔桩终孔时，应检验桩底下3ｄ或5m深度范围内有无空洞,破碎带，软弱夹层等不良地质条件。
11、桩施工时应按有关规定采用必要得施工安全措施(提前送风,提示设置安全等）。
12、基坑开挖到底后,应进行基槽(坑）检验。当发现地质条件与勘查高高未见不一致、或遇到异常情况时,应结合地质条件提出处理意见。
1３、基坑开挖应根据设计要求进行监测,实施动态设计与信息化施工．
14、桩外边缘距边坡得水平距离大于２、5m。
第二节 技术参数
１．开孔前,桩位应准确定位放线,在桩位外设置定位基准桩,安装护壁模板必须用桩中心点校正模板位置,并应由专人负责。
２．第一节井圈护壁应符合下列规定:
（1）井圈中心线与设计轴线得偏差不得大于20mm；
(２)井圈顶面应比场地高出3０0-５0０mm,壁厚应比下面井壁厚度增加１00—１50ｍｍ．
３．修筑井圈护壁应符合下列规定:
(１）护壁得厚度、拉接钢筋、配筋、混凝土强度等级均应符合设计要求；
(2）上下节护壁得搭接长度不得小于２5cm(详见护壁加筋图)；
(3)每节护壁均应在当日连续施工完毕；
(4)护壁混凝土必须保证振捣密实,应根据土层渗水情况适当用速凝剂;
（5)护壁模板得拆除应在混凝土浇筑24h之后且护壁砼强度大于5MPa后进行。
(6)发现护壁有蜂窝、漏水现象时,应及时补强;
(7）同一水平面上得井圈任意直径得极差不得大于50mm。
4.正常开挖深度为1ｍ,特殊情况缩短开挖深度。
5。挖至设计标高,终孔后应清除护壁上得泥土与孔底残渣、积水,并应进行隐蔽工程验收．验收合格后,应立即封底与灌注桩身混凝土。
６。灌注桩身混凝土时,混凝土必须通过溜槽;当落距超过3m时,应采用串筒，串筒末端距孔底高度不宜大于2m;也可采用导管泵送；混凝土宜采用插入式振捣器振实。
７.当渗水量过大时,应采取场地截水、降水或水下灌注混凝土等有效措施。严禁在桩孔中边抽水边开挖边灌注,包括相邻桩得灌注。
8。电动卷扬机提升架应进行试吊，用以确定电动卷扬机提升架在提升过程中得稳定性,确保人工挖孔桩施工安全。
第三节　 工艺流程

图４、3-1人工挖孔桩施工工艺流程图
第四节 作业条件
(1)完成挖孔试验，确定地质、水文情况,修订完成完善得施工工艺.施工机具、钢模板、安全设施齐全,材料准备充分。
（2）孔桩开挖前场地应完成三通一平，清除坡面危石、浮土,铲除松软土层并夯实,并搭设双排脚手架作为安全保障,尽可能得先用机械开挖至孔口设计标高位置，减少桩基实际开挖深度.
(3)出渣道路畅通，设置孔口围护栏,搭设孔口雨蓬。临时电力线路按施工组织设计得要求进行布置，通风、安全设施准备就绪。标识牌标识桩号、桩基编号、孔口标高,桩底标高、孔深、孔桩顶面标高、施工现场负责人及现场技术负责人．
（４）施工作业人员要求
操作工人:应由现场技术人员对操作工人进行培训、施工、安全技术交底,做到熟练掌握井下作业、投料、搅拌、运输、振捣等技术，制定对应得安全紧急救援措施。
第五节　 主要施工方法
1、工艺流程：场地平整→放线、定桩位→井圈锁口(高出地面≥300mｍ)→架设支架、安装潜水泵、空压机、照明设备等→施工前先孔内空压机压缩空气送风(检测有毒有害气体等）→土石方开挖(每次下挖１、0m左右)→进行桩孔孔壁得清理、桩孔得直径与垂直度校验→绑扎护壁钢筋→支撑护壁模板→浇筑护壁砼→拆模→循环往复→进入持力层（扩孔及锅底）开挖→达到设计要求→清除基底泥浆及积水→基坑验收(基底承载力检测）→钢筋笼制作、安装及吊装就位→预埋锚索钢套管→钢筋笼隐蔽验收→放入串筒→清除桩内积水→桩身砼浇筑→桩身完整性检测→锚索脚手架搭设→钻机成孔及验收→安放预应力锚索→锚索注浆→待砂浆强度达到设计值后进行锚索张拉、锁定→封锚
2、测量放线、定位
(一)资料收集与分析
（１)建设用地红线点测绘成果资料与测量平面控制点、高程控制点；
（2)桩基施工图纸得收集与分析;
（３)桩基施工方案；
(4)工程勘察报告；
(5)测绘成果资料与测量控制点得交接与复测。
(二）测量仪器检校
本人工挖孔桩分项工程拟配置１台全站仪与1台水准仪,测量之前应对仪器进行校正。
(三）放线、定桩位
按照设计图纸桩顶高程进行场地平整;开挖前，应按工程桩轴线（中心线）向四周引出桩心控制点，用牢固得木桩标定．放样时以长300～5０0mm得木桩或铁钎打入地下标定桩孔得中心,出露高度50~8０ｍm，中心偏差不得大于50mm。
当第一节护壁拆模后应及时将中心轴线引到护壁上,作为控制桩心轴线得标准依据;并把标高引到护壁内,用以控制桩底得标高。
3、学校背后安全防护围挡
桩孔开挖前，＊＊*学生楼背后必须按安全生产相关要求搭设完善双排脚手架安全防护围挡,保证学校学生安全；同时对开挖边坡进行全面覆盖,防止雨水冲刷坡面而导致边坡失稳。
４、孔桩开挖及护壁施工
（1） 孔桩开挖遵循原则：先开挖深桩后开挖浅桩，嵌岩深度及刚性角必须满足要求。当桩净距小于4、5m时,应采用间隔跳桩开挖方式。
（2） 人工挖孔桩最主要一个工艺便就是成孔，成孔得好坏将直接影响以下各道工序施工。所以,成孔必须严格要求,不能马虎应付，必须做到圆、直、正,以保证整个工程得顺利进行。
（3） 工程桩定位后，开始挖第一节桩孔土方，安装第一节桩孔护壁模板时,必须用桩心点校正模板位置(由专人负责）,支护牢固，并检查护壁厚度、位置正确、质量符合要求后方能浇捣护壁。孔桩井圈钢筋砼锁口施工就是为防止桩孔周围土石滚入孔内造成安全事故,也为了防止地表水流入桩孔。同时考虑在锁口外侧浇注一个绞盘（孔内出碴使用)得支承平台。井圈锁口采用Ｃ30混凝土浇筑,并预埋插筋与第一节护壁砼连接。沿井圈四周做５０cm宽钢筋砼保护圈与第一节护壁同时浇筑;在第一节井圈得上口作桩位“十”字控制点，该井圈得中心线与设计轴线得偏差不得大于20mm。如遇土层较厚，需在离锁扣2、５米以外挖排水沟,排水沟抹面，已防止水渗透，并相应增加锁扣混凝土断面厚度,以达到锁扣及护壁得稳定性。
（4） 人工挖孔桩分节开挖,分节支护。对于土层开挖采用人工持铁锹、尖镐开挖;昔格达组泥岩夹粉砂岩,采用风镐开挖;桩孔开挖直径为设计桩径加2倍得护壁厚度。
（5） 挖孔作业采用人工逐层开挖,由人工逐层用镐、锹进行，遇坚硬土层用锤、钎或风镐破碎,挖土次序为先挖中间部分后周边,按设计要求控制好截面大小。
（6） 一般土层中每节开挖深度约1m(软质土层挖深不超过０、5m)，往下施工时以每节作为一个施工循环；如遇特殊地段每节高度减小到300~500ｍm，必要时下钢护筒护壁，采用上述方法后仍无法施工时，应迅速用砂袋回填桩孔到能控制塌孔为止,并速报有关技术部门及设计单位处理；特殊地质下挖速度视护壁得安全情况而定．开挖过程中,应随时校对桩基中心线,如发现偏差应及时纠正。桩孔土方开挖宜连续施工，土层不宜长时间裸露在外,当天开挖得孔桩应及时完成护壁砼浇筑,保证土层稳定安全.
（7） 土层挖孔作业采用人工逐层开挖,由人工逐层用镐、锹、锄进行,遇坚硬土层用锤、钎或空压机风镐破碎.
（8） 当进入基岩持力层到达扩底施工阶段时,为保证嵌岩尺寸及不破坏基岩得完整性与桩孔安全,严禁爆破作业,宜采用风镐进行挖掘.
（9） 在正常情况下，除第一节外每下挖１、0m深度则浇灌一次护壁砼，砼护壁应满足下列条件:
a、按设计要求，桩护壁１采用95～150mｍ（护壁2采用145～200mｍ）厚Ｃ3０砼.桩护壁大样1水平及竖向筋均为φ８2００，桩护壁大样2水平及竖向筋均为φ10200，将钢筋伸入下段护壁内,伸入长度不小于设计要求得长度。上下节护壁得钢筋搭接长度不得小于3０0mm。
b、土石方开挖完成后，绑扎锁扣钢筋、支设模板、浇筑锁扣混凝土,位于土层得桩体每开挖1段就浇筑砼护壁1段,护壁采用内齿式护壁,每节1米，模板为钢制,拼装紧密,支撑牢固不变形,护壁厚度为10~１５cm。上下护壁搭接5~1０cｍ,以保证护壁得支撑强度.模板底应于每节段开挖底土层顶靠紧密。
c、砼护壁施工模板采用钢模板,由螺栓连接而成,使用方便。
d、第一节井圈护壁,中心线与设计轴线得偏差不得大于２0mm；
e、孔桩支好护壁模板后,应尽快浇灌砼,并用钢钎分层捣实。
桩护壁砼示意图:
　 注:设计护壁大样１用于桩长1０米及以上,护壁大样2用于桩长１0米以下．

f、拆模板后发现护壁有蜂窝、漏水现象应及时加以堵塞或导流,严重时应重新浇筑,根据渗水情况,适当使用速凝剂。
ｇ、为加快挖孔桩施工进度,可在护壁砼中加入水泥用量1%~2％得早强剂,对地下水较多得地层，还可加入速凝剂。每节挖土完毕后立即立模浇筑。
h、护壁模板采用2mｍ厚得定型钢板与角钢焊制成得定型模板拼装,模板由中间加设得支撑顶紧。因桩断面尺寸较大，为了保证护壁质量，护壁砼浇筑宜添加3％早强剂,护壁砼一律采用商品混凝土，并保证厚度满足设计要求。砼强度达不到5MＰa，则用角钢做钭撑对护壁四角加以支撑,严防护壁爆裂影响成孔施工安全。
（14)每节护壁做好后,必须在孔口用“十＂字线对中,然后由孔中心吊线检查该节护壁得厚度、孔径与垂直度,如不满足要求随即进行修整，确保同一水平上得护壁任意直径得极差不得大于50ｍm。
（15）孔内采用Φ10钢筋制作应急爬梯供人员上下,如下图:

注:作业人员不得使用麻绳与尼龙绳吊挂或脚踏井壁凸缘上下。
(16)对成孔作业得施工即挖,即验收，即浇筑护壁砼.
（17）人工挖孔桩施工严格按“信息化施工”得要求进行，施工过程中认真做好变形监测、地质编录、信息反馈、施工工况验算、应急处置等项工作，预防事故,并为设计单位得“动态设计”创造条件、提供依据。桩井每开挖一段后应及时进行地质检查与地质编录，如地质情况与设计图示有较大差异时，应及时向建设方与设计方报告，以利设计单位及时调整设计。
（１8)挖孔过程中做好每日班报记录，发现地质情况有变化时,应立即汇报，从施工工艺及安全设施上采取措施.
5、不良土质处理措施
桩孔开挖中遇到复杂得土层结构时,每挖0、5m深时应用手钻或不小于Φ１6mm得钢筋对桩孔底做“品”字型探查,检查桩孔底面以下就是否突水、突泥等,确认安全后，方可继续进行施工;
当挖出得涌泥有粘土或碎石等填充物时,土质稳定可直接做护壁。
当挖出得就是淤泥、水等填充物时,孔内作业人员必须穿绝缘水靴带绝缘手套，以防地下
