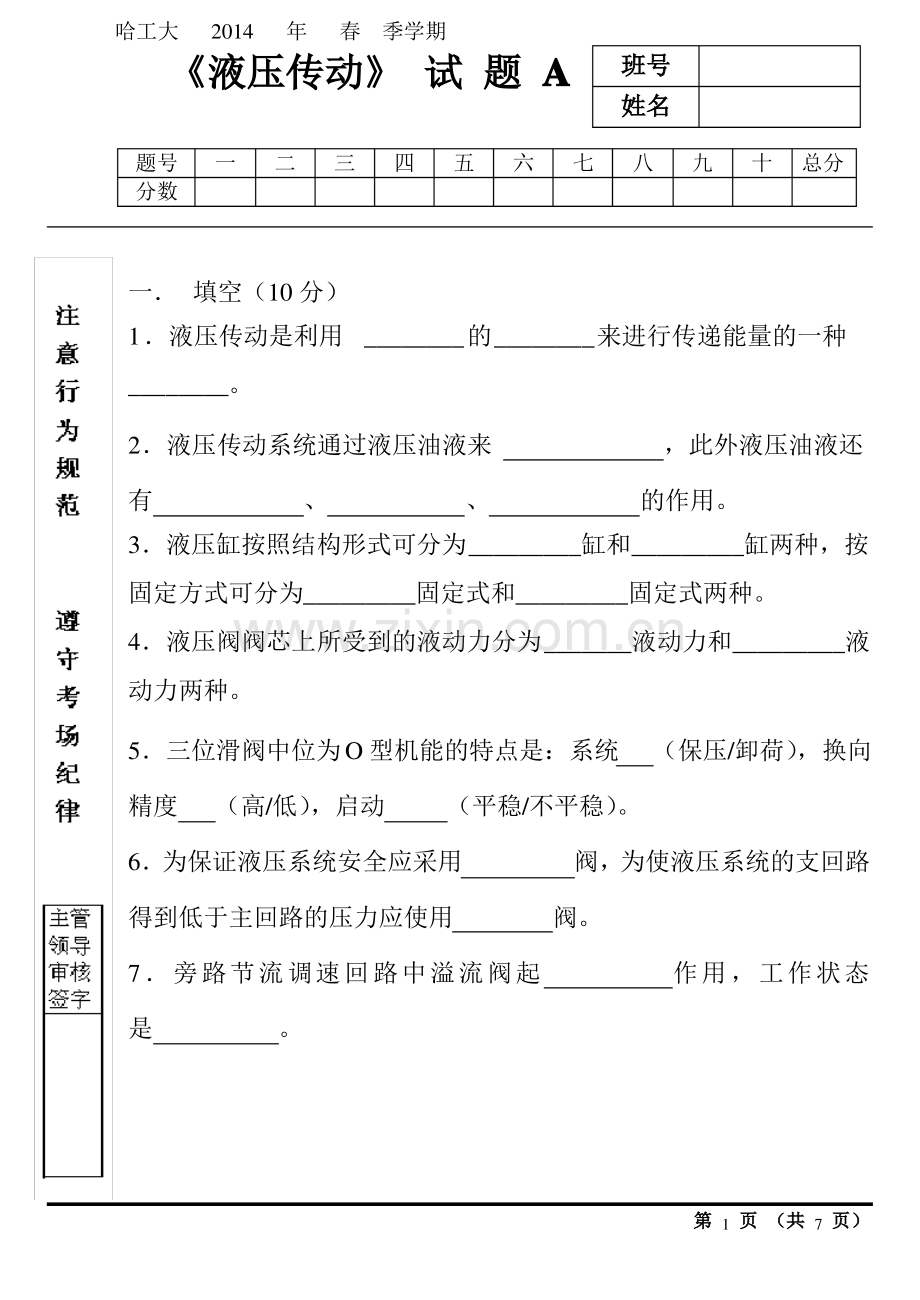

哈工大2014年春季学期液压传动液压传动 试试 题题 A A一二三四五班号班号姓名姓名八九十总分题号分数六七一 填空（10 分）1液压传动是利用_的_来进行传递能量的一种_。2液压传动系统通过液压油液来，此外液压油液还有、的作用。3液压缸按照结构形式可分为_缸和_缸两种，按固定方式可分为_固定式和_固定式两种。4液压阀阀芯上所受到的液动力分为_液动力和_液动力两种。5三位滑阀中位为O 型机能的特点是：系统（保压/卸荷），换向精度（高/低），启动（平稳/不平稳）。6为保证液压系统安全应采用阀，为使液压系统的支回路得到低于主回路的压力应使用阀。7旁路节流调速回路中溢流阀起作用，工作状态是。第第1页页（共（共7页）页）试 题：班号：姓名：二 简要回答下列各题（10 分）1液压传动装置由哪几部分组成？（2 分）2什么是液压油液的粘度？有几种表示方式（2 分）3写出实际液体伯努利方程的表达式，并说明其物理意义？（2 分）4什么是液压卡紧现象？如何消除滑阀上的液压卡紧力？(2 分)第第 2 页页（共（共 7 页）页）试 题：班号：姓名：5什么是容积节流调速回路？其优点是什么？（2 分）三绘图（10 分）1画出液压马达的压力理论流量、实际流量和容积效率特性曲线。（2 分）2画出调速阀的流量-压差特性曲线。（2 分）3绘制顺序阀的三种应用回路。（2 分）第第 3 页页（共（共 7 页）页）试 题：班号：姓名：4 画出变量泵定量马达容积调速回路的功率、转矩、转速特性曲线。（2 分）5画出一种容积节流调速回路图（2 分）四、系统分析（15 分）图示液压系统可实现快进工进快退原位停止的工作循环，请说明：1）图中元件 1、2、4、6、8、9 的名称和作用；（3 分）2）系统如何实现快进；并写出此时液压缸的进、回油路：（3 分）3）系统如何卸荷，还能采用哪种卸荷方式，在图中画出；（2 分）4）系统采用何种调速回路，写出此时液压缸的进、回油路。（3 分）5）填写电磁铁动作表。（4 分）第第 4 页页（共（共 7 页）页）试 题：班号：姓名：1YA快进工进快退原位停止2YA3YA第第 5 页页（共（共 7 页）页）试 题：班号：姓名：五计算题（15 分）1双柱塞径向泵的柱塞直径为d=20mm，偏心轮偏心距为e=10mm，转速为 n=1500r/min，容积效率v=0.9，计算该泵的排量 V（mL/r）、理论流量qt（L/min）和实际流量 q（L/min）。（4 分）de2 某机床进给工况的液压回路原理图如图所示，如果液压泵的转速 n=1200r/min，排量Vp=30ml/r，泵的容积效率pv=0.9，机械效率pm=0.9，溢流阀的调定压力为 py=6MPa，工进时进油路节流阀压力损失pT0.6MPa，节流阀为薄壁孔，其流量系数 Cd0.65，油的密度900kg/m3，回油路的压力损失为ph=0.4MPa，液压缸大腔面积 A1=100 cm2，小腔面积 A2=50cm2，不计液压缸的泄漏和摩擦损失，试求：（1）液压泵的理论流量和实际流量；（2 分）（2）工进速度为快进速度的 0.8 倍时，节流阀开口过流截面面积的调整值；此时液压缸的运动速度；（3 分）（3）工进时活塞推力；（2 分）第第 6 页页（共（共 7 页）页）试 题：班号：姓名：（4）液压泵的输出功率；（2 分）（5）电机的输出功率。（2 分）第第 7 页页（共（共 7 页）页）
