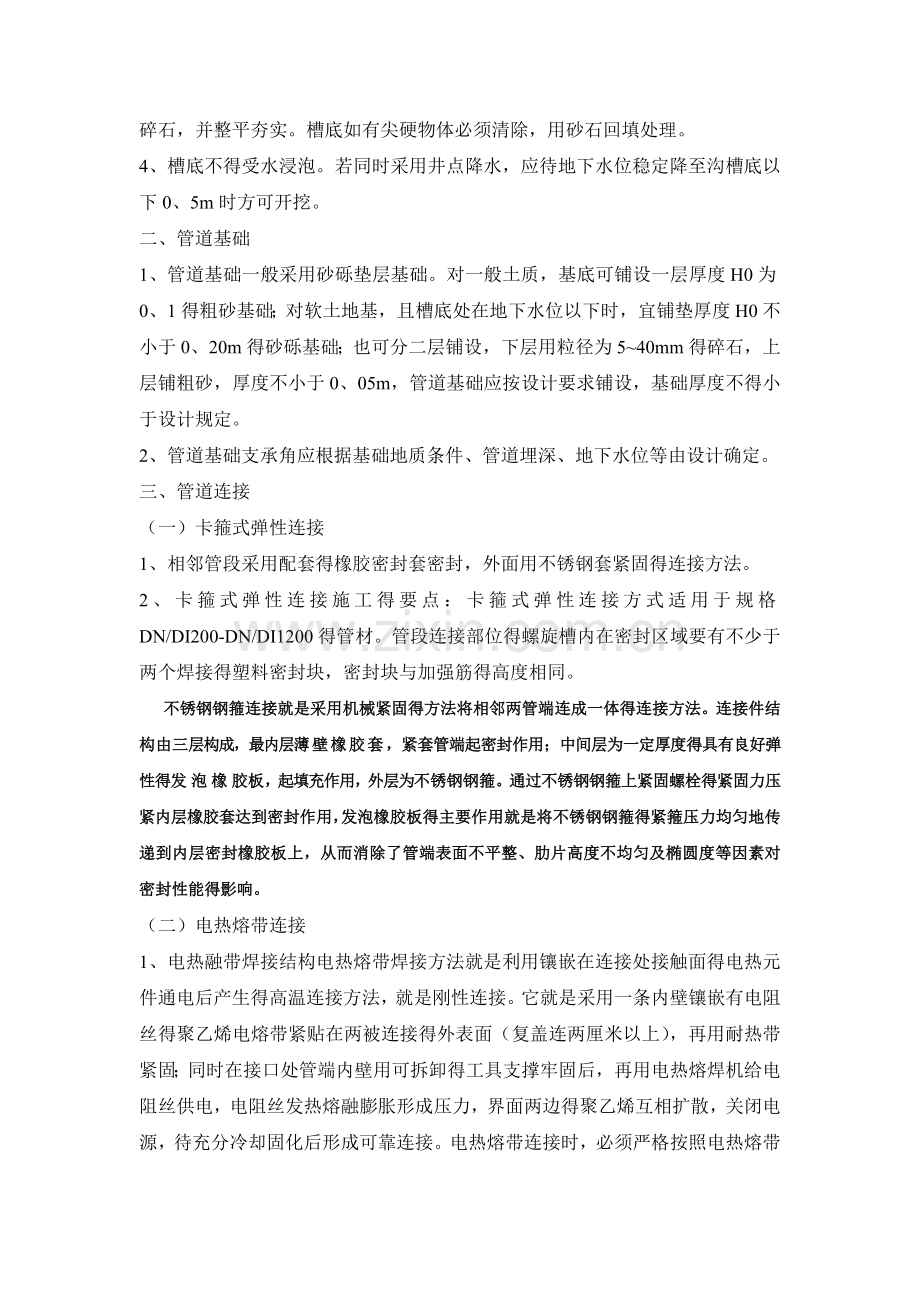

青海瑞合管业有限公司管道工程安装技术（聚乙烯（PE）塑钢缠绕排水管）作业指导书聚乙烯（PE）塑钢缠绕排水管集钢带得高刚性与聚乙烯得耐腐性、磨擦阻力低、抗磨损等优点具有很高得环刚度，埋地深（较全塑料管材更深），而且整体成型工艺好，缝拉伸强度及防腐性高，寿命更长，成本低；具有多种可靠，方便得连接方式。一、管槽开挖1、管道应敷设在原状土地基或经开槽后处理回填密实得地基上。当管道在车行道下时，管顶覆土不小于0、7m、2、沟槽形式分为直壁沟槽、放坡开挖沟槽与放坡开挖与直壁相结合得混合沟槽三种类型（其中直壁沟槽包括支撑与无支撑两种形式），应根据现场施工环境、槽深、地下水位高低、质情况、施工设备及季节影响等因素选定。3、开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。基底设计标高以上0、20、3m得原状土，应在铺管前人工清理至设计标高。如遇超挖或发生扰动，严禁用土回填，可换填1015mm天然级配石料或最大粒径小于40mm得碎石，并整平夯实。槽底如有尖硬物体必须清除，用砂石回填处理。4、槽底不得受水浸泡。若同时采用井点降水，应待地下水位稳定降至沟槽底以下0、5m时方可开挖。二、管道基础1、管道基础一般采用砂砾垫层基础。对一般土质，基底可铺设一层厚度H0为0、1得粗砂基础；对软土地基，且槽底处在地下水位以下时，宜铺垫厚度H0不小于0、20m得砂砾基础；也可分二层铺设，下层用粒径为540mm得碎石，上层铺粗砂，厚度不小于0、05m，管道基础应按设计要求铺设，基础厚度不得小于设计规定。2、管道基础支承角应根据基础地质条件、管道埋深、地下水位等由设计确定。三、管道连接（一）卡箍式弹性连接1、相邻管段采用配套得橡胶密封套密封，外面用不锈钢套紧固得连接方法。2、卡箍式弹性连接施工得要点：卡箍式弹性连接方式适用于规格DN/DI200-DN/DI1200得管材。管段连接部位得螺旋槽内在密封区域要有不少于两个焊接得塑料密封块，密封块与加强筋得高度相同。不锈钢钢箍连接就是采用机械紧固得方法将相邻两管端连成一体得连接方法。连接件结构由三层构成，最内层薄壁橡胶套，紧套管端起密封作用；中间层为一定厚度得具有良好弹性得发泡橡胶板，起填充作用，外层为不锈钢钢箍。通过不锈钢钢箍上紧固螺栓得紧固力压紧内层橡胶套达到密封作用，发泡橡胶板得主要作用就是将不锈钢钢箍得紧箍压力均匀地传递到内层密封橡胶板上，从而消除了管端表面不平整、肋片高度不均匀及椭圆度等因素对密封性能得影响。（二）电热熔带连接1、电热融带焊接结构电热熔带焊接方法就是利用镶嵌在连接处接触面得电热元件通电后产生得高温连接方法，就是刚性连接。它就是采用一条内壁镶嵌有电阻丝得聚乙烯电熔带紧贴在两被连接得外表面（复盖连两厘米以上），再用耐热带紧固；同时在接口处管端内壁用可拆卸得工具支撑牢固后，再用电热熔焊机给电阻丝供电，电阻丝发热熔融膨胀形成压力，界面两边得聚乙烯互相扩散，关闭电源，待充分冷却固化后形成可靠连接。电热熔带连接时，必须严格按照电热熔带要求得技术指标与设规定得操作程序进行。采用得电热熔带必须由生产厂配套供应。2、电热熔带连接施工得要点：电热熔带连接时，必须严格按照电热熔带要求得技术指标与设备规定得操作程序进行。采用得电热熔带必须由生产厂配套供应其步骤如下：1）、检查管道与电热熔带就是否有损伤。2）、对齐管道与清除杂物。3）、通过水平杆或沙袋将要连接得管道放在离地面20-30cm处。地基上挖有操作坑得可将管道直接放置在地基上。操作坑宽为电热熔带宽2倍，深为管底下30cm。并水平对齐。4）、用洁净得布彻底将管道得外表面与电热熔带得内壁上得杂物清除掉（包括水气），油类污物可用对PE材料焊接有帮助得溶剂擦拭。5）、用电热带将已水平对齐得管道得要连接得部分紧紧圈住。外面再用耐热带紧固。6）、将焊机得输出线端与电热熔带得连接头相连接。7）、焊接在电熔焊机上设定好时间与档位，根据操作规程进行焊接。焊接结束要充分冷却后才能移动管材。在冷却期间，可以进行下一个焊接。四、回填材料及回填要求1、从管底基础顶至管顶以上0、4m范围内得沟槽回填材料，可采用碎石屑、粒径小于40mm得砂砾、中砂、粗砂或开挖出得良质土。2、槽底管基支承角2a范围内必须用中砂或粗砂填充密实，与管壁紧密接触，不得用土或其它材料填充。3、当管道铺设后立即修筑车行道路面或管道位于软土层以及低洼、沼泽、地下水位高得地段时，沟槽回填应先用中、粗砂将管底腋角部位填充密实，然后用中、粗砂或碎石屑分层回填至管顶以上0、4m处，再往上可回填良质土。4、从管底基础至管顶以上0、7m范围内，必须采用人工回填，严禁用机械推土回填。5、管顶0、7m以上范围可采用机械从管道两侧同时回填、夯实，可采用机械碾压、6、回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物及冻土。回填土中不得含有石块、砖及其它杂硬物体。7、沟槽应分层对称回填、夯实，每层回填高度应不大于0、2m。在管顶以上0、4m范围内不得用夯实机具夯实。8、回填土得密实度，管底至管顶范围内应不小于95，管顶以上0、4m范围内应不小于80，其它部位应不小于90。五、管道工程得竣工验收1、管道工程竣工后必须经过竣工验收，合格后方可交付使用。2、管道工程得竣工验收必须在各工序、部位与单位工程验收合格得基础上进行。3、竣工验收时，应核实竣工验收资料，进行必要得复验与外观检查。对管道得位置、高程、管材规格与整体外观等，应填写竣工验收记录。 青海瑞合管业有限公司
