外墙外岩棉板保温技术交底范本.doc

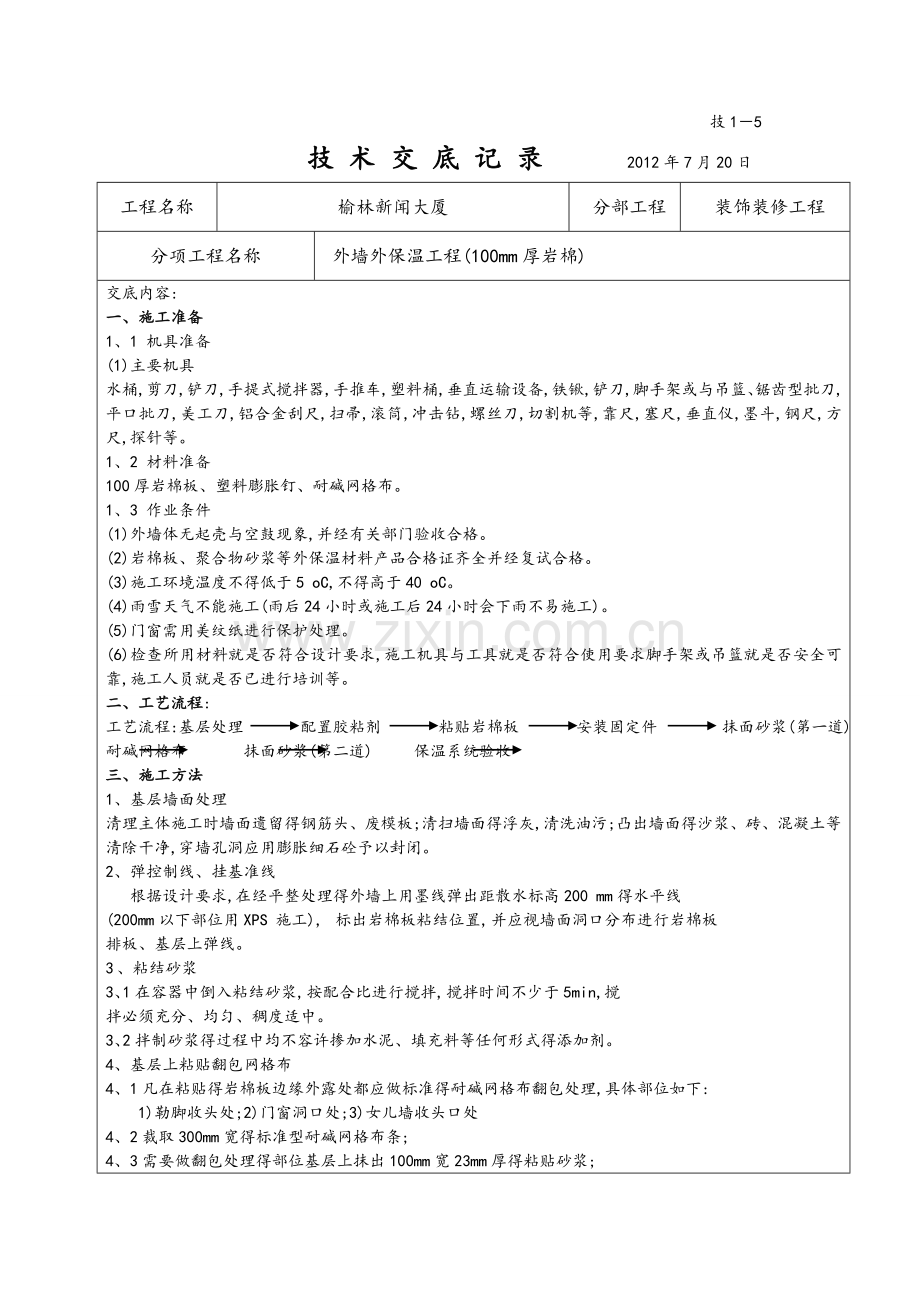

技15 技 术 交 底 记 录 2012年7月20日工程名称榆林新闻大厦分部工程装饰装修工程分项工程名称外墙外保温工程(100mm厚岩棉)交底内容:一、施工准备1、1 机具准备(1)主要机具水桶,剪刀,铲刀,手提式搅拌器,手推车,塑料桶,垂直运输设备,铁锹,铲刀,脚手架或与吊篮、锯齿型批刀,平口批刀,美工刀,铝合金刮尺,扫帚,滚筒,冲击钻,螺丝刀,切割机等,靠尺,塞尺,垂直仪,墨斗,钢尺,方尺,探针等。1、2 材料准备100厚岩棉板、塑料膨胀钉、耐碱网格布。1、3 作业条件 (1)外墙体无起壳与空鼓现象,并经有关部门验收合格。(2)岩棉板、聚合物砂浆等外保温材料产品合格证齐全并经复试合格。(3)施工环境温度不得低于5 oC,不得高于40 oC。(4)雨雪天气不能施工(雨后24小时或施工后24小时会下雨不易施工)。(5)门窗需用美纹纸进行保护处理。(6)检查所用材料就是否符合设计要求,施工机具与工具就是否符合使用要求脚手架或吊篮就是否安全可靠,施工人员就是否已进行培训等。二、工艺流程:工艺流程:基层处理 配置胶粘剂 粘贴岩棉板 安装固定件 抹面砂浆(第一道) 耐碱网格布 抹面砂浆(第二道) 保温系统验收三、施工方法1、基层墙面处理清理主体施工时墙面遗留得钢筋头、废模板;清扫墙面得浮灰,清洗油污;凸出墙面得沙浆、砖、混凝土等清除干净,穿墙孔洞应用膨胀细石砼予以封闭。2、弹控制线、挂基准线 根据设计要求,在经平整处理得外墙上用墨线弹出距散水标高200 mm得水平线(200mm以下部位用XPS施工),标出岩棉板粘结位置,并应视墙面洞口分布进行岩棉板排板、基层上弹线。3、粘结砂浆3、1在容器中倒入粘结砂浆,按配合比进行搅拌,搅拌时间不少于5min,搅拌必须充分、均匀、稠度适中。3、2拌制砂浆得过程中均不容许掺加水泥、填充料等任何形式得添加剂。4、基层上粘贴翻包网格布4、1凡在粘贴得岩棉板边缘外露处都应做标准得耐碱网格布翻包处理,具体部位如下:1)勒脚收头处;2)门窗洞口处;3)女儿墙收头口处4、2裁取300mm宽得标准型耐碱网格布条;4、3需要做翻包处理得部位基层上抹出100mm宽23mm厚得粘贴砂浆;4、4抹好得粘结剂铺设耐碱网格布,并用不锈钢抹子均匀压入粘结剂内,压入宽度100mm,让剩下部分网格布甩出并保持清洁,待将来翻包用。5、粘结剂5、1在岩棉板表面上用点框结合法涂抹粘结剂;5、2保证粘结剂在岩棉板表面得有效粘结面积控制在50%且必须牢固。5、3用不锈钢抹子在板边抹处50mm宽连续得粘结砂浆条,并在板中间抹出8个直径不小于100mm得粘结浆块,厚度不小于8mm,具体布置方式如下图所示。5、4为了杜绝产生冷热桥,岩棉板得侧边不得涂抹粘结剂,沾到侧边得砂浆应立即刮除。做到无碰到灰。6、粘贴岩棉板6、1已抹好粘结砂浆得岩棉板由勒脚部位开始,或从每个节点得部位开始自下而上,岩棉板长边沿水平方向铺设粘贴;6、2竖缝应逐行错缝1/2板长或200mm;6、3在墙角处应两侧岩棉板应错茬搭接,并保证墙角垂直度;6、4门窗等洞口四角处应采用整块岩棉板切割成型,不得拼接,岩棉板得接缝距洞口四角距离应大于200mm,洞口四边得其它岩棉板宽度也应不小于200mm。6、5均匀施加压力使岩棉板充分粘贴到基层,粘结砂浆压实厚度宜控制在3mm以内;6、6随时用2m靠尺与托线板检查平整度与垂直度,不符合要求时立即更正;6、7贴好后应立即刮除板缝与板侧面残留得粘结砂浆;6、8岩棉板间缝隙应控制在1、5mm以内,接缝处高差应控制在1mm以内;6、9如果岩棉板接缝宽度超过1、5mm,则用适当宽度得岩棉板条将缝塞满,板条不得粘结。7.安装锚固件7、1粘贴岩棉板24小时后开始安装锚固件,根据各单体工程得岩棉板材质厚度来选择相应得锚固件且直径为8,锚固件深入墙体内部有效锚固深度应不小于30mm。7、2凡就是三块相邻岩棉板接触得“T”型接缝处必须设一个锚固件。7、3在基层边缘部位得锚固件应加密固定,如转角、洞口、屋顶等,锚固件离边缘距离应不小于100mm,而且这些部位适当增加锚固件数量使靠近边缘一排锚固件得间距控制在300mm以内;7、4需要安装固定件得部位先用带有直径8mm钻头得冲击钻在基层墙体(不包括找平层)上钻入深度不小于50mm得孔;7、5用手锤把锚固件得胀管打入预先钻好得孔内,保证顶部圆盘与岩棉板齐平;7、6用手锤把钢钉打入胀管内,圆盘陷入岩棉板表面1mm。7、7为了使系统达到更好得放水保温效果,在安装完毕得锚固件上,批涂抹面胶浆,要求将锚固件充分覆盖。待胶浆完全干燥后,再进行大面积得抹面胶浆批涂。7、8锚固件数量:建筑高度20m以下不少于7个/m2,20m以上不少于9个/m2。8.打磨岩棉板不平整接缝处8、1如果接缝处平整度偏差超过1、5mm,则用粗砂纸打磨平整;8、2抹面层施工前应清除岩棉板表面上任何残留废屑;9.岩棉板上铺贴翻包网格布9、1凡需要翻包得部位岩棉板得正面抹宽100mm 厚 1、52、0mm拌制好得抹面胶浆;9、2把预先甩出得翻包网格布沿板厚翻包,并压入抹面胶浆内;9、3门窗洞口处翻包施工完毕后,四角露底部位沿45斜铺240mm宽300mm长得标准耐碱型网格布条,并压入抹面胶浆内; 9、4压入抹面砂浆得翻包网格布要求完全嵌入抹面胶浆内,不得裸露。10.底层抹面胶浆10、1抹面砂浆得施工在每段施工区域节点内应自上而下,从左到又进行;10、2岩棉板表面上用不锈钢抹子抹出12mm厚已拌制好得抹面胶浆;要求将岩棉板充分覆盖。10、3每次抹胶浆面积应略大于一块网格布得面积10、4已有翻包或加强网得部位底层抹面砂浆厚度宜控制在1、5mm以内。11.铺设耐碱网格布11、1抹完底层抹面砂浆得部位,胶浆尚未干时,立即铺设加强耐碱型耐碱网格布,铺设时耐碱网得弯曲面应朝向墙面;11、2单张网格布长度不宜大于6m;11、3铺设耐碱网时,从中央向四周用抹子抹平,直至耐碱网完全嵌入抹面砂浆内;11、4铺设网格布时网格布得弯曲面应应朝向墙面,并从中央向四周用抹子抹平,直至网布完全埋入抹面胶浆内。11、5标准网格布需要搭接时,必须满足65mm得搭接长度要求;加强型网布只需对接,其对接边缘应紧密。11、6在转角部位,网格布应该就是连续得,并从每边双向绕角后包墙得宽度不小于200mm,标准网格布重叠部分中间必须有抹面砂浆,严禁干搭接。11、7保温墙体与非保温墙体(分户墙等)连接处,网格布应转包不小于200mm,如右图所示。11、8 主楼底层外墙保温耐碱网格布按规范要求进行双层铺设。12.面层抹面胶浆12、1等底层抹面胶浆表干(可碰触)后再抹一道2、03、0mm厚得抹面胶浆,抹面胶浆得总厚度应控制在3、05、0mm之间;12、2面层抹面胶浆应完全覆盖网格布并表面平整度满足涂料与拉毛涂料饰面得相关要求。13.细部节点及特殊部位处理13、1窗洞处理见下图注:保温板伸入外墙内侧50mm;每层楼板下300mm,幕墙与保温层之间得缝隙用岩棉板填塞密实。13、2修补孔洞1)当脚手架拆除后,应及时修补脚手眼、槽钢洞、穿墙件等孔洞,对墙体孔洞用相同得基层墙体材料分两次进行填补,并用1:3防水水泥砂浆抹平。2)根据孔洞尺寸切割岩棉板并打磨其边缘部分,使之能严密封填于孔洞处。3)待孔洞防水水泥砂浆凝固后,将岩棉板背面涂10mm厚得专用粘结剂,将岩棉板塞入洞中,注意不要在四周边沿涂专用粘结剂。4)裁剪面积能覆盖整个修补区或大小得网格布,并与周边网格布搭接80mm。5)涂抹底层抹面胶浆,埋入修补得网格布,待表面不粘手时,再涂面层抹面胶浆,厚度应与周边一致。6)用湿毛刷将新旧表面不平整处整平,并将孔洞边缘刷平。12、3分格条得设置根据施工设计图纸得建筑立面图要求,按要求进行设置分格条。分格条采用粘贴法进行施工,即在保温板上用粘结剂进行粘贴,完成后面层砂浆应于分格条平齐,平整度不得超过1mm。12、4女儿墙网格布翻包女儿墙外墙保温施工时,将耐碱网格布沿女儿墙压顶翻包至内压顶低,阴角刮平嵌入水泥砂浆内,阳角做鹰嘴,距完成面3cm处设置滴水槽,滴水槽宽度为2cm。五、施工重点1、对门窗洞口、勒脚等进行网格布反包。2、粘贴保温板应自下而上,沿水平方向横向铺贴,每排板应错缝不小于200mm板长,板缝应紧密平齐,在墙面转角处,保温板垂直缝应犬齿交错连接,并保证墙角垂直度。门窗洞口四角部位,根据保温板尺寸由下而上排列,局部门窗洞口部位如不能满足洞口四角整板切割要求,根据实际尺寸进行调整,确保洞口整板切割。3、上网格布前预先把翻包网及门窗洞口部位加强网预先铺好,然后进行大面积由上而下铺设网格布,为了确保面层胶浆平整不印网,待网格布达到强度后再进行二次抹浆。4、锚固件安装必须在岩棉板粘贴24h后进行,以保证胶粘接充分得发挥出粘接强度,其固定位置与数量应符合设计要求。5、配置好得抹面胶浆,用不锈钢抹子均匀刮涂于岩棉板表面(厚度约12mm),趁其未表干,将网格布压入湿得抹面胶浆中,然后用平口批刀将其嵌入抹面胶浆中,等待其稍干可以触碰时,用电锤在网格布表面钻孔,安装膨胀锚栓。直至第一道抗裂砂浆充分干燥完成,开始批涂第二道抗裂砂浆,要求将网格布充分覆盖,抹面胶浆总得厚度控制在35mm为宜,压平,收光。6、 严禁在饰面层完成得外保温墙面上开孔或钉钉。六、施工验收1、检验批得划分根据建筑节能施工质量验收规程要求,相同材料、工艺与施工条件得外墙外保温工程按5001000m2墙面面积为一个检验批。2、材料验收及复试2、1进入现场得各种材料得品种与技术性能应符合设计与产品质量要求。2、2工程现场采用得岩棉板与粘结剂等材料,进场时应对其性能进行见证取样送检复试,按每单体一整套系统检测报告。具体检测项目如下:1)岩棉板:岩棉板得导热系数、密度、抗压强度或压缩强度、燃烧性能;2)无机保温砂浆:无机保温砂浆得强度、密度;3)胶粘剂:干燥状态与浸水48h拉伸粘结强度(与防水水泥砂浆)4)抹面砂浆、抗裂砂浆、界面砂浆、耐碱网格布:干燥状态与浸水48h拉伸粘结强度(与保温层)5)板材粘贴强度:拉拔强度(每个检验批一次)、粘贴面积6)锚固件拉拔力检测(每个检验批一次)7)现场实体检测3、施工过程中隐蔽工程验收3、1岩棉板得厚度、密度应符合设计要求。3、2岩棉板必须与基层墙面得粘结强度与粘结方式应符合设计要求。3、3每块岩棉板与基层面得有效粘结面积应在40%。 3、4锚固件得数量、位置、锚固深度与拉拔力应符合设计要求。3、5网格布铺设,压帖密实,不能有空鼓、皱褶、翘边、外露等现象,标准网布得水平、垂直方向搭接均不小于65mm。加强网布只需做对接处理。4、岩棉板安装允许偏差、外保温墙面层得验收标准岩棉板安装允许偏差与检查方法项次项目允许偏差(rnm)检查方法1表面平整3用2m靠尺楔形塞尺检查2立面垂直3用2m垂直检查尺检查3阴、阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5接槎高差l用直尺与楔形塞尺检查七、安全文明施工措施1、工程施工前应进行安全技术交底,逐级进行安全教育,落实所有安全技术措施与个人防护用品,未落实不得进行施工。2、工作人员进入施工现场必须戴好安全帽,系好下颌带。3、施工人员不准穿带钉靴、硬底靴、不准酒后上岗、不准带病作业4、高空作业人员必须系好安全带,恐高症、高血压者不得高空作业。5、非电工不得私自乱接乱动电线及带电机具。6、脚手板搭设不得有探头板,脚手板上材料堆放不得超过板得允许荷载。7、施工现场建立防火管理制度。8、保温板碎片及砂浆包装袋等杂物应清理干净,减少火灾得发生。9、材料堆放符合要求。通风良好,严禁烟火,设立防火标志。同时对施工队进行放火安全技术交底。10、严格落实消防措施,在楼外指定处吸烟,施工现场及仓库严禁吸烟;现场动用明火必须办理动火证。现场保温板堆放要用彩条布进行围堵,与其她材料加以区分,设立明显防火标志。技术负责人交底人接受人 郑州市重点建设工程质量监督站监制
