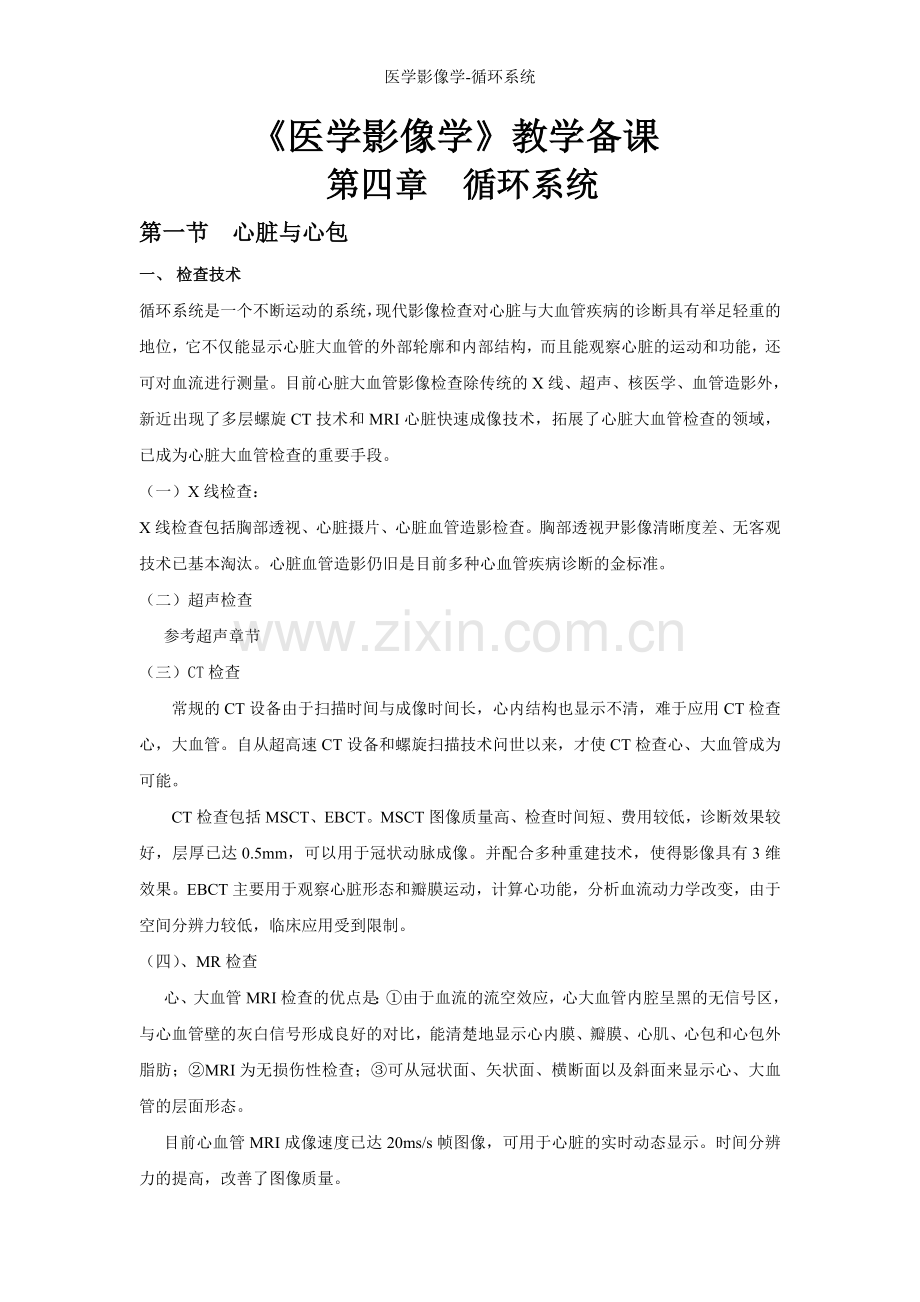

医学影像学-循环系统医学影像学教学备课第四章 循环系统第一节 心脏与心包一、 检查技术循环系统是一个不断运动的系统，现代影像检查对心脏与大血管疾病的诊断具有举足轻重的地位，它不仅能显示心脏大血管的外部轮廓和内部结构，而且能观察心脏的运动和功能，还可对血流进行测量。目前心脏大血管影像检查除传统的X线、超声、核医学、血管造影外，新近出现了多层螺旋CT技术和MRI心脏快速成像技术，拓展了心脏大血管检查的领域，已成为心脏大血管检查的重要手段。（一）X线检查：X线检查包括胸部透视、心脏摄片、心脏血管造影检查。胸部透视尹影像清晰度差、无客观技术已基本淘汰。心脏血管造影仍旧是目前多种心血管疾病诊断的金标准。（二）超声检查参考超声章节（三）CT检查常规的CT设备由于扫描时间与成像时间长，心内结构也显示不清，难于应用CT检查心，大血管。自从超高速CT设备和螺旋扫描技术问世以来，才使CT检查心、大血管成为可能。CT检查包括MSCT、EBCT。MSCT图像质量高、检查时间短、费用较低，诊断效果较好，层厚已达0.5mm，可以用于冠状动脉成像。并配合多种重建技术，使得影像具有3维效果。EBCT主要用于观察心脏形态和瓣膜运动，计算心功能，分析血流动力学改变，由于空间分辨力较低，临床应用受到限制。（四）、MR检查心、大血管MRI检查的优点是：由于血流的流空效应，心大血管内腔呈黑的无信号区，与心血管壁的灰白信号形成良好的对比，能清楚地显示心内膜、瓣膜、心肌、心包和心包外脂肪；MRI为无损伤性检查；可从冠状面、矢状面、横断面以及斜面来显示心、大血管的层面形态。目前心血管MRI成像速度已达20ms/s帧图像，可用于心脏的实时动态显示。时间分辨力的提高，改善了图像质量。完成心脏MRI检查，需要一定的技术：包括心电门控技术、成像方位选择、脉冲序列的选择、心脏灌注成像。二、 正常影像表现（一） X线检查心分右房、右心室、左心房和左心室四个心腔。右心偏前，左心偏后，心房位于心室的后方，X线上，都投影在一个平面上。两心室之间有室间沟，心房和心室的交界有房室沟。这此标志，仅在透视下才能识别。心表面有脏层和壁层心包膜覆盖，两层之间为一潜在的腔隙，为心包腔，但均缺乏对比。心和大血管在透视或平片上的投影，彼此重叠，仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边缘显示出来。心、大血管的后前位、右前斜位、左前斜位和左侧位的摄影。后前位正常心影一般是2/3位于胸骨中线左侧，1/3位于右侧，心尖指向左下，心底部朝向右后上方，形成斜的纵轴。后前位心、大血管有左右两个边缘。心右缘分为两段，其间有一明显的切迹。上段为升主动脉与上腔静脉的总合影，在幼年和青年主要为上腔静脉，其边缘平直，向上延伸至锁骨平面，升主动脉被上腔静脉遮盖。在老年，由于主动脉延长迂曲，升主动脉突出于上腔静脉边缘之外，呈弧形。心右缘下段为右心房所构成，弧度较大，膈位置较低时，心右缘最下部可能为右心室构成，密度亦较高。心缘与膈顶相交成一锐角称为心膈角，有时在心膈角内可见一向外下方倾斜的三角形影，为下腔静脉或肝静脉影，深吸气时明显。心左缘分为三段：上段为主动脉球，由主动脉弓组成，呈弧形突出，在老年明显，儿童主动脉弓多与脊柱与脊柱重叠，主动脉球可以不明显；中段为肺动脉主干，但偶尔可为左肺动脉构成，称为心腰，又称肺动脉段，此段较低平或稍突出，儿童肺动脉可较突出，不是病理性扩张；下段由左心室构成，为一最大的弧，明显向左突出，左心室在下方形成心尖，如心尖伸入膈下则不易定位。左心室与肺动脉之间，有长约1.0cm的一小段，由左心耳构成，正常时，不能与左心室区分。左心室与肺动脉段的搏动方向相反，两者的交点称为相反搏动点，是衡量左右心室增大的一个重要标志，需透视才能确定，该点上下两侧心缘呈“翘翘板”样运动。肥胖人，左心膈角常有脂肪垫充填，为密度较低的软组织影。影响心、大血管形态的生理因素正常心、大血管的形状和大小主要受体型、年龄、呼吸和体位的影向。正常心可分横位心、斜位心和垂位心三种类型。（二）超声检查：详见超声影像诊断部分（三）CT检查：横轴位：是常用的标准体位，它可以清楚地显示心脏的结构、各房室间的解剖关系以及心脏房室的大小。短轴位主要用于观察左室壁心肌，长轴位主要用于观察瓣膜、左室流出道及心尖部结构。三维重建能立体、直观的显示心脏与大血管的解剖、毗邻关系。横断位心包呈12mm的弧线状软组织密度影，其内见低密度脂肪影。（四）MRI检查：横轴位、长轴位、短轴位上心脏房、室和大血管解剖所见与CT正常所见相同。心肌：在自旋回波序列中，心肌呈中等信号强度，与横纹肌相似。右心室壁较薄，仅相当于左心室壁的1/3。心肌厚度测量应在心脏的舒张末期长轴位或短轴位测量。正常左心室心肌厚度在收缩期比舒张期至少增加30。心内膜：MRI显示心内膜比心肌信号略高，呈一线状。瓣膜：瓣膜一般呈中等信号强度，比心肌信号略高。心包：在自旋回波序列中呈低信号，周边有高信号脂肪衬托，在MRI上正常心包厚度不超过4mm。冠状动脉：MRI受空间分辨力影像，目前在MR上冠状动脉显示尚不稳定。三、 基本病变表现（一）、心脏位置、形态和大小异常1、位置异常：整体位置异常、房室相当位置异常、房室连接关系异常。对于房室相对位置、连接关系异常，普通X线片不能诊断，必须依靠超声、CT、MRI或心脏造影才能诊断。2、整体和大小异常：心各房室增大时，心形状亦发生改变，在后前位上可见三种心型：二尖瓣型、主动脉型、普遍增大型。普通X线检查不能提供心脏内部结构异常的直接征象，但对其导致的形态和大小改变可提供间接征象。临床上检查心脏内部结构异常最常用的方法是超声检查，MSCT和MRI次之。（二）、心脏运动和血流异常当心或大血管需要克服阻力和负担过重而仍有代偿功能时，则心搏动增强，幅度增大，频率不变；心力衰竭，则搏动减弱，幅度减小，频率加快；心搏动完全消失，一般为心包积液的表现；主动脉瓣关闭不全时，心和主动脉搏动显著增强；在某些高动力性循环的疾病如甲状腺功能亢进和贫血时，则心和主动脉搏动也均有增强。血流异常包括：血流速度异常，血流时相异常，血流性质异常，血流途径异常。（三）、冠状动脉异常冠状动脉异常的表现有冠状动脉狭窄、闭塞或扩张，先天性冠状动脉发育异常。目前冠状动脉造影仍是诊断冠状动脉病变最可靠的方法。造影可显示病变的发生部位、形态、分布及程度。随着CT技术的发展，MSCT可用于检测冠状动脉管腔狭窄。（三）、心包病变心包积液：正常情况下心包内有少量液体，如液体超过50ml，即为心包积液，X线对少量心包积液的诊断能力有限，超声、CT和MRI对于心包积液的检出很敏感。CT表现为心包腔增宽，腔内液体多呈水样密度。在MRI上心包积液的信号强度依所选用脉冲序列和积液性质而不同。心包增厚：CT、MRI可直接显示增厚的心包，厚度在4mm以上。心包钙化：X线检查可显示心包蛋壳样钙化。CT对于心包钙化的诊断具有较高的敏感性和特异性。心包肿块：X线检查不易直接发现肿块，常表现为心包积液。CT见心包区结节样突起，呈软组织密度，可单发或多方，增强后显示强化。（四）肺门及肺血管异常X线检查是显示和诊断肺门及肺血管异常的主要方法1肺充血肺充血是指肺动脉内血流量增多。后前位表现为肺动脉段膨隆，两侧肺门影增大，系肺动脉的扩张，边缘清楚，透视下，可见肺动脉段和两侧肺门血管搏动增强，即所谓“肺门舞蹈”（hilar dance）。肺野内的肺动脉分支向外周伸展，成比例地增粗，边缘清楚、锐利。2肺瘀血肺瘀血是指肺静脉回流受阻，血液淤滞于肺内。长期肺静脉压升高，肺小动脉发生痉挛、收缩和狭窄，久之，肺动脉压亦升高，右心室负担加重，引起肥厚和扩张。后前位，主要表现为肺静脉普遍扩张，呈模糊条纹状影，一般以中、下肺野显著，有时可呈网状或圆点状，肺野透明度显著减低，两肺门影增大，肺门血管边缘模糊，结构不清，在出现反射性血管痉挛时，下肺静脉收缩变细，上肺静脉扩张增粗。透视时，肺门影无搏动。肺瘀血严重时，在肋膈角附近可见到与外侧胸壁垂直的间隔线（Kerley B线），长约23cm，宽约1mm，为肺静脉压升高引起渗出液存留在小叶间隔内所致。3肺血减少肺血减少是指肺血流量的减少，由于右心排血受阻所引起。X线上肺门血管细，肺门影缩小，右下肺动脉变细，肺纹理普遍细小、稀疏。肺野透明、清晰。正常肺动脉分支和其伴行支气管横断面基本相等，但在肺血减少时，肺动脉分支管径可明显小于支气管管径。严重的肺血减少。可由支气管动脉建立侧支循环，在肺野内显示为很多细小、扭曲而紊乱的网状血管影。肺血减少主要见于肺动脉狭窄、三尖瓣狭窄和其他右心排血受阻的先天性心脏病。4肺水肿是由于毛细血管内液体大量渗入肺间质和肺泡所致。主要原因为毛细血管压和血浆渗透压之间失去平衡；毛细血管通透性发生改变。例如，毛细血管压增高或毛细血管壁通透性增加，液体就可认从毛细血管渗入肺组织。毛细血管压增高常见于肺静脉回流受阻。低血氧、贫血、低蛋白血症、菌血症的毒素和药物过敏反应，均可成为损害毛细血管壁的因素。肺水肿可分为间质性和肺泡性两种。（1）间质性肺水肿： X线表现肺门模糊、增大，肺纹理模糊，中下肺野有网状影，肺野透明度减低。肋膈角区常见KerleyB线。（2）肺泡性肺水肿： X线表现为一侧或两侧肺野有片状模糊影，以内、中带为多见。典型表现肺野呈蝶翼状，见于尿毒症和心脏病伴有左心衰竭患者。四、 疾病诊断(一)、冠状动脉粥样硬化性心脏病冠状动脉粥样硬化性心脏病指冠状动脉粥样硬化使血管腔狭窄阻塞，导致心肌缺血缺氧而引起的心脏病变。它和冠状动脉功能性改变（痉挛）一起，同称冠状动脉性心脏病，简称冠心病。【临床与病理】冠状动脉粥样硬化的重要病理改变是：潮冠状动脉内膜下钙质沉积，继而有纤维组织增生，形成粥样硬化斑块，向管腔内突出，斑块增大融合或斑块发生溃疡，继发血栓形成，使得心腔进一步狭窄发至阻塞。管腔狭窄在50以下时，休息及运动状态冠状动脉供血充足。狭窄程度在50%以下轻度供血障碍时，静息状态冠状动脉血流量测量稳定，无心肌缺血。心脏负增加时（如运动），狭窄冠脉供血区域心肌供血不足，心肌缺氧，临床大现为心绞痛。【影像学表现】大部分冠心病X线平片可完全正常，少数患者主要为心肌梗死者。可有下列表现：心影呈主动脉型或普大型；心影不同程度增大，以左室增大为重。人心衰竭时伴有左房和右室增大伴肺瘀血及肺水肿。透视时心主边缘区域性搏动减弱或消失，反向搏动。部分患者急性心肌梗死后数天1至数周内，出现心肌梗死后综合征，包括心包积液、胸腔积液及肺广泛肺叶渗出性改变（左下肺常见）。心肌梗死并发症，形成室壁瘤者，左心缘局限性膨突，并局部室壁搏动减弱、消失，反向搏动。同有钙化及纵隔心包粘连。室间隔穿孔者，表现为心腔增大、肺瘀血、肺水肿及肺充血并存。乳头肌断裂或功能不全者表现为左房、室增大及肺瘀血、肺水肿。 CT表现:zEy影像园共享放射医学资源 平扫显示的冠脉钙化，常表现为沿房室沟及室间沟走行的高密度斑点状条索状影，亦可以呈不规则轨道式或整条冠脉钙化。缺血坏死心肌CT值低于正常心肌。一般为5HU10HU。增强扫描时，坏死心肌处造影剂蓄积增加，缺血但未坏死心肌无此变化。心电门控Elet或MSCT扫描显示，缺血心肌收缩期增厚，和减低或消失，正常心肌厚度代偿性增加，可实时显示心脏舒张、收缩变化，测量不同时期心肌大小，借此计算左室的射血分数。zEy影像园共享放射医学资源心肌梗死的CT表现为：局部心肌壁变薄；收缩期心肌壁增厚减低或不增厚；节段性室壁运动功能异常（包括运动减弱、消失、矛盾运动或不协调）；整体及节段射血分数减低。zEy影像园共享放射医学资源室壁瘤及腔内附继血栓时，表现为局部室壁膨凸，节段性主壁变修，同时反向运动，及心腔内附壁血栓所致充盈缺损。CTA结合三维重建技术。观察冠脉上要分支有无狭窄及其部位、范围和形态。MRI表现：MRI对冠心病可从形态、功能、心肌灌注及延迟期心肌存活方向进行综合评价。zEy影像园共享放射医学资源l）心绞痛者（心肌缺血但未发生心肌梗死者）：心脏形态、大小多属正常；电影MR表现为节段性运动减弱；心肌灌注动脉期成像，缺血区心肌信号低于正常供血区即灌注减低；延迟期成像无异常。zEy影像园共享放射医学资源2）急性心肌梗死：梗死心肌信号强度增高，尤其在T2WI更明显。梗死心肌壁变薄。节段性室墨运动减弱、消失，收缩期室壁增厚减低或消失。心肌灌注街过成像显示灌注减低或缺损；延迟期成像显示梗死。心肌呈明显高信号。3）陈旧性心肌梗死时：梗死心肌信号强度减弱，尤其在T2WI，其病理基础为梗死心肌纤维化。梗死处心肌室壁变薄，室壁运动、心肌灌注动脉成像和延迟期成像异常大体同急性期。zEy影像园共享放射医学资源4）心肌梗死并发症的MRI表现：室壁瘤时左室扩大，室壁显著变薄，范围大，局部室壁向心脏轮廓外膨凸。瘤中信号异常，急性期是高信号，陈旧期呈低信号。室壁运动消失或下反向运动，收缩期室壁增厚率消失。室带瘤附壁血栓形成时，表现为血栓在T1WI中等信号，心肌相似，T2WI信号强度较心肌高。室间隔穿孔时。MRI示室间隔连续性中断，电影MR显示室水平左向企分流。左室乳头肌断裂和功能不全时，电影MR显示。心室收缩期左房内有起自二尖瓣口低信号血流束，为二尖瓣关闭不全，并左房扩大。心血管造影：zEy影像园共享放射医学资源 同时进行冠脉及左室造影。前者可显示冠脉的分布形式，冠状动脉粥样硬化病变及其程度，如狭窄、闭塞、硬化斑块、溃疡、腔内血栓、瘤样扩张、冠脉夹层病变及其程度、冠脉痉挛及侧支循环等。【诊断与鉴别诊断】冠心病的诊断以前仍主要依靠患各的临床表现和心电图的检查。为确定冠心病的程度、并发症或为冠心病提供给别诊断的依据，选择进一步治疗手段时，往往要依赖影像学检查。应该在众多的检查办法中为患者选择最合适的检查手段。普通X线在发现冠心病重要并发症方面可提供有价值的资料。如发现冠心病引起的左心功能不全早于临床，在发现心肌梗死后综合征方面优于其他检查。DSA左室造影是目前诊断冠心病的重要人法，特别是准备介人或手术治疗的患者。MSCT用于诊断本病有较好前景。MRI一次检查可获得多项资料，是一项综合检查，在诊断冠心病及其并发症方面具有重要价值。心绞痛型的冠心病要与急性心肌梗死、主动脉瓣病变引起的冠状动脉供血不足、气胸等鉴别；心肌梗死型的冠心病要与心绞痛、急性肺栓塞、主动脉夹层等进行鉴。（二） 风湿性心脏病风湿性心脏病包括急性风湿性心肌炎及慢性风湿性瓣膜病。前者是风湿热累及心肌。包括心包、心肌、心内膜，以心肌受累较重，影像学改变无特异性。【临床与病理】慢性风湿性心脏病的基本病理改变为：瓣叶不同程度增厚、卷曲，可伴钙化，瓣叶交界粘连开放受阻，造成瓣口狭窄，瓣口变形，乳头肌和肌索缩短、粘连，使瓣膜关闭不全。本病的血流动力学改变因受累瓣膜不同和受累部位不同而异。本病多发生2040岁，女性略多，瓣膜损害较轻或心功能代偿期，临床虽有相应的体征，可无明显症状，或仅活动后心慌。失代偿时症状加重。二尖瓣狭窄时，表现为劳力性呼吸困难、咯血等，心尖痛。隆隆样舒张期杂音。二尖瓣关闭不全时，表现为心闷、气短、左心衰竭症状，心尖部叶叩及收缩期来民主动脉瓣损害时患者可有心绞痛、头晕、是散等。如是上动脉瓣决损，胸骨左缘第2肋间时闻及粗糙的收缩期杂音，并向颈部传一号，如为主动脉瓣关闭不全，胸骨人缘，肋间可1闻及哈气样杂音，脉压差增大伴周围血管征。【影像学表现】X线表现mvN影像园共享放射医学资源（1）二尖瓣狭窄时，心影呈三尖瓣形，肺动脉段突出，左房及右室增大，伴有三尖瓣关闭不全时左房亦有增大。肺瘀血时表现间质性肺水肿，肺静脉升高，同时有肺动脉压升高表现。（2）主动脉瓣狭窄时，心影正常或主动脉型，左室不同程度增大，左房增大但较左室增大轻，多数患者升主动脉中段局限性扩张，上动脉瓣区可见钙化。升主动脉及左室搏动有不同程度增强。伴有不同程度肺静脉高压表现。mvN影像园共享放射医学资源（3）主动脉瓣关闭不全，多数心影呈主动脉型，左房为中度以上增大，左室增大，升主动脉、主动脉弓普遍扩张。左中、主动脉搏动增强。左房增大及肺静脉压增高表现似主动脉瓣狭窄。联合瓣膜损伤时，心脏常导高度增大，当瓣膜受累程度不同时，X线常仅显示受累较重的 CT表现mvN影像园共享放射医学资源常规CT检查可见瓣叶的钙化及房、定增大，并可显示左房后壁及左房付壁的血栓。EleCT的心动电门控电影扫描，可显示瓣膜的运动受限及瓣口的狭窄，计算，评估瓣膜面积及返流量，但不能直接显示瓣膜的关闭不全。mvN影像园共享放射医学资源MRI表现mvN影像园共享放射医学资源SE序列可显示房、室的大小及心腔内的血栓，梯度回波序列的电影MRI可显示血流通过狭窄及关闭不全的瓣口后形成的低信号涡流。（三） 先天性心脏病房间隔缺损【临床与病理】房间隔缺损分为第一孔型（原发孔型）和第二孔型（继发孔型）缺损。由心内膜垫发育障碍所致的房间隔缺损属第一孔型，由原始房间隔日2丁吸收过多，或继发房间隔发育不足则导致第二孔型房间隔缺损，缺损位置居房间隔中心部位，此型约占房问隔缺损的30%。rD3影像园共享放射医学资源正常情况下左房压力大于右房，有房间隔缺损时左房的血液可分流人右房，分流血液经心室系统、肺循环、左房，最后回流到右房。从而加重人心系统的负荷，导致心房的扩张和心室的扩张、肥厚。长期肺血流量的增加使肺血管发生改变，并最终出现肺动脉高压。随着肺动脉压力逐渐升高，心房压力亦升高，分流量减少，甚至发生分流方向的逆转。呈右向左分流。rD3影像园共享放射医学资源本病早期可无症状。一般在青年期后逐渐因肺动脉高压而出现劳累心悸、气短、乏力，并可有咳嗽、咯血，易患呼吸道感染。晚期因肺动脉高压加重出现右向左分流时，可出现紫绀、晕厥等症状。【影像学表现】X线表现rD3影像园共享放射医学资源肺血增多，表现为肺动脉段突出，肺门动脉扩张，外围分支增多增粗。心影增大，呈“二尖瓣”心脏，右房、室增大为其突出表现，尤其右房增大是房间隔缺损的重要征象。主动脉结多数偏小，或正常。rD3影像园共享放射医学资源分流量较小时，除肺血增多，右房略大之外，可尤其它异常X线表现。合并重度肺动脉高压时，肺动脉段和肺门动脉扩张更趋明显，而外周肺动脉分支则变细、扭曲；心影增大以心室增大为主。CT表现rD3影像园共享放射医学资源MSCT和EBCT扫描能够显示房间隔缺损的部位和大小，为诊断提供直接征象。主要征象为：横轴位心房层面房间隔连续性中断；右房、室增大；中心肺动脉增宽。rD3影像园共享放射医学资源MRI表现rD3影像园共享放射医学资源rD3影像园共享放射医学资源在垂直于室间隔的K轴位上，用常规序列成像可显示房间隔信号的缺失；在下述层面用MRI电影序列可而示房间隔信号的缺失和房间隔的动态表现；在增强扫描序列下，通过后处理可显示左、右房间的异常沟通。（四） 先天性心脏病法洛四联症【临床与病理】法乐四联症的基本畸形包括：肺动脉、肺动脉瓣或和瓣下狭窄；室间隔缺损；主动脉骑跨；右室肥厚。肺动脉狭窄多为中到重度，以漏斗部狭窄或合并肺动脉瓣环、瓣膜部狭窄多见。室间隔缺损主要位于膜部。主动脉根部前移，骑跨于室间隔之上，管径增粗。右室肥厚为继发性改变，与肺动脉狭窄有关。7q8影像园共享放射医学资源 法乐四联症时，右向左的分流量主要取决于室间隔缺损的大小和肺动脉狭窄的程度，并决定着本症的临床表现和严重程度。肺动脉狭窄越重，右室射血阻力越大，经室间隔缺损的右向左分流量也就越大，体动脉血氧饱和度就越低。临床上，患者发育迟缓，活动能力下降，常有气急表现，喜蹲踞或有晕厥史。紫绀多于生后46月出现，伴有出杵状指（趾）。听诊于胸骨左缘24肋间可闻及较响亮的收缩期杂音，可们及震颤。肺动脉第二音减弱或消失。【影像学表现】X线表现7q8影像园共享放射医学资源典型的法乐四联症由于右室肥厚扩大，心尖圆凸上翘，心腰部凹陷，致使心影呈或近似靴形。按心表面积和心胸比例测量，多数心脏不增大或只轻度增大。肺门阴影缩小，自肺门向肺内分布的血管纹理纤细、稀疏，表现为肺血减少。主动脉升弓部多有不同程度的增宽、凸出，其程度与肺门阴影缩小和肺动脉狭窄的程度呈平行关系。轻型（无紫绀型）。CT表现7q8影像园共享放射医学资源普通CT扫描，包括增强CT扫描只能提供主动脉和肺动脉管径，位置关系，肺内血管稀疏及右侧房室大小和厚度等征象。多层螺旋CT和电子束CT的增强扫描结合三维重建，可提供包括肺动脉狭窄、室间隔缺损、主动脉骑跨和右室肥厚及并存畸形等直接征象，是一种较好的无创检查手段。MRI表现7q8影像园共享放射医学资源MRI与CT比较其优势在于它能以轴、矢、冠位和其它任意角度对心脏的形态变化进行成像。可以清楚地显示主动脉与肺动脉的排列关系，管径大小，各个房室的大小和厚度等征象。还可以显示室间隔缺损的位置、大小，主动脉骑跨的程度，主动脉弓的走行。7q8影像园共享放射医学资源增强MRI尚可对左右肺动脉肺内动脉分支和体一肺动脉侧支血管进行细致的观察和显示。7q8影像园共享放射医学资源心血管造影表现7q8影像园共享放射医学资源由于超声心动图、MRI等无创技术的广泛应用，目前心血管造影已不再是主要的确诊手段，但在显示解剖畸形的细节和提供确切鉴别诊断的依据方面，迄今仍为最可靠的诊断技术。以选择正侧位右室造影为基本方法。可见右室漏斗部和域肺动脉瓣狭窄，肺动脉干和左、右肺动脉及肺内分支的发育情况；室间隔缺损的部位及大小；主动脉骑跨和升主动脉扩张的程度；还可直接观察右室腔的形态，是否伴有三尖瓣关闭不全；并且通过肺循环后的回流观察左房室发育情况。【诊断与鉴别诊断】7q8影像园共享放射医学资源临床有紫钳，胸骨左缘有收缩期杂音伴肺动脉第二音减弱或消失，心电图示右室肥厚，平片示升主动脉及主动脉弓增宽、心腰平直或凹陷、心尖圆隆上翘、心影呈靴形，心胸比率不增大或轻度增大和肺血。减少时，应首先想到法乐四联症。但须与其他一些合并肺动脉狭窄的紫绀型先大性心脏病鉴别，如右室双出口、大动脉转位、单心室、三尖瓣闭锁、肺动脉闭锁等。无紫绍的轻型法乐四联症肺动脉狭窄较著者须与单纯肺动脉狭窄鉴别，室间隔缺损较著者须与单纯室间隔缺损鉴别。超声心动图，CT与MRI显示畸形较清楚，不难诊断。7q8影像园共享放射医学资源（五）心包疾病心包炎是由多种因素引起的最常见的心包病变。包括心包积液、缩窄性心包炎或两者并存。ZJi影像园共享放射医学资源【临床与病理】ZJi影像园共享放射医学资源心包炎可分为急性和慢性两种，前者常伴有心包积液，后者可继发心包缩窄。渗液可为浆液纤维蛋白性、化脓性、浆液血性、出血性和乳糜性等。结核性心包炎较常见，积液量多较大，常引起广泛粘连导致缩窄性。已包炎，增厚的心包可呈盔甲样包绕心脏，此时常伴有钙化，称为“盔甲心”。可限制心脏舒张一收缩功能。恶性肿瘤心包转移所致的心包积液量最多，积液内可找到癌细胞。ZJi影像园共享放射医学资源急性心包积液由于短时间内心包内压力急剧升高，引起。已包填塞，使心室舒张受限，静脉回流受阻，体、肺静脉瘀血，进而使心排血量降低，患者可出现休克，甚至碎死。慢性者心包内积液缓慢增多，心包内压力可不升高或仅仅轻度升高，症状较轻，直至大量积液达到或超过300ml以上，才出现严重心包填寒的临床表现。ZJi影像园共享放射医学资源【影像学表现】ZJi影像园共享放射医学资源（l）X线表现ZJi影像园共享放射医学资源1）干性或积液最小的心包炎X线可无异常发现。而中、大量心包积液的典型征象见本章基本病变表现关于心包病变的描述。ZJi影像园共享放射医学资源由于粘连或其他因素，心包积液可分布不均，或主要在左侧或右侧，甚至形成包裹，心影可呈非对称增大（图回（）45）。ZJi影像园共享放射医学资源2）缩窄性心包炎：心影大小正常或轻度增大，亦可中度增大。心脏增大主生表现为单侧或双侧心房异常增大。由于心包增厚粘连，两侧或一侧心缘僵直，典型心影外形呈三角形或近似三角形，亦可呈三尖瓣型、主动脉型、球型或心缘局限性膨凸，成角等各种形态。心包钙化是缩窄性心包炎的特征性表现，表现为高密度影，可呈蛋壳状累及整个心缘，或包绕大部分心脏；也可累及局部呈线状、条索状或小片状。钙化的好发部位为右室前缘和隔面，少数主要位于房室沟区。心脏搏动减弱，甚至消失。MRI表现ZJi影像园共享放射医学资源仰卧位检查时不同量心包积液的分布部位、形态表现与CT部分所述相同。积液的信号强度则与所用的扫描序列和积液性质有关。在SE序列的T1WI上浆液性积液多呈均匀低信号，渗出性积液多呈不均匀高信号，血性积液呈中或高信号。在T2WI上，积液多为均匀高信号。对于缩窄性心包炎诊断MRI不如CT，在MRI增厚心包呈中或低信号，如有钙化灶，则表现为线状或斑片状低至无信号。但MRI对心脏各房室大小、形态和心脏收缩、舒张功能评价有较高的价值。ZJi影像园共享放射医学资源【诊断和鉴别诊断】ZJi影像园共享放射医学资源心包积液和缩窄性心包炎依典型的；仅床和影像学表现诊断并不困难。少量心包积液X线检查不敏感，但超声心动图、CT和MRI常常可明确诊断。另外，影像学检查对心包炎和心包积液的病因和性质判断仍有局限性，需结合临床、实验室检查包括积液的细菌学和细胞学检查等。第二节 大血管一、 检查技术X线检查Yaj影像园共享放射医学资源：包括胸部平片、主动脉造影和肺动脉造影。Yaj影像园共享放射医学资源Yaj影像园共享放射医学资源超声检查：Yaj影像园共享放射医学资源主要包括二维超声检查和多普勒超声检查。前者主要用于观察大血管的走向、形态结构后者主要用于观察血管内的血流情况。CT检查：Yaj影像园共享放射医学资源CT血管成像是在兴趣区血管内对比剂充盈的高峰期进行连续容积采集，而后再利用计算机的后处理功能，重建出血管的立体影像。Yaj影像园共享放射医学资源MRI检查Yaj影像园共享放射医学资源：常规使用脉冲序列与心脏检查相同，亦需采用心电门控技术，为了进一步观察血管病变，应行MRA检查。Yaj影像园共享放射医学资源二、 正常影像表现(一)正常影像学表现GJn影像园共享放射医学资源X线检查平片可观察大血管的轮廓、位置、走行、粗细等，一般情况卜，心脏三位像可观察主动脉及肺动脉的表现。观察肺门及肺血管较其它检查方法简单、清楚。GJn影像园共享放射医学资源GJn影像园共享放射医学资源CT检查采用注射对比剂后的CTA可清楚显示血管腔结构和大小，在不同的层面可分别观察主动脉、肺动脉及其分支、上、下腔静脉的位置、走行及连接情况。GJn影像园共享放射医学资源MRI检查MRI在各方位上扫描，均可以清楚地显示主动脉升、弓、降部、肺动脉及二者与心室的连接关系。在磁共振肺动脉成像上，甚至可以观察到段或亚段一级分支，位于纵隔内的肺静脉和腔静脉亦显示很清楚。GJn影像园共享放射医学资源三、 基本病变1位置异常GJn影像园共享放射医学资源(1)大血管与心腔对应连接关系异常：包括主动脉连于解剖右室，肺动脉连于解剖左室，单一动脉起于心室，两大动脉发自同一心室和肺静脉异位连接于右心系统等先天畸形。上述大血管与心腔对应连接关系的改变在MSCT和MRI均可清晰的显示。超声心动图和心血管造影亦可诊断。普通X线检查不能确诊。GJn影像园共享放射医学资源(2)主、肺动脉相对位置关系异常：超声心动图、心血管造影和MSCT及MN都可清楚地显示两大动脉的位置关系。GJn影像园共享放射医学资源2形态异常GJn影像园共享放射医学资源(1)主动脉异常：主动脉扩张、迂曲表现为主动脉结上升达到或超过胸锁关节水平并向左侧肺野凸出、主动脉弓增宽、降主动脉迂曲牵引食管向背侧弯曲。升主动脉弓降部局限性梭形或侧性膨突，见于主动脉真性和假性动脉瘤，弥漫性主动脉扩张见于主动脉瓣关闭不全、高血压、动脉粥样硬化及主动脉夹层。GJn影像园共享放射医学资源(2)肺动脉异常：包括一侧肺动脉缺如、肺动脉起源异常、肺动脉及分支狭窄、先天性肺动静脉瘘等。肺动脉内瘤栓或血栓，在CTA或MRA上表现为腔内充盈缺损。(3)上腔静脉异常：腔静脉周围淋巴结增大或肿块压迫，表现为上腔静脉受压变形和移位。腔静脉内瘤栓或血栓形成，表现为腔内充盈缺损。GJn影像园共享放射医学资源(4)管壁异常：可以是先天性或获得性的，前者如主动脉缩窄，在增强CT和MRI上可发现局部管壁增厚，呈脊状突向主动脉腔。后者如主动脉夹层，可见动脉内膜破口，内膜片移位，假腔形成，壁间血肿。动脉粥样硬化管壁可出现斑块或溃疡。GJn影像园共享放射医学资源(5)管腔异常 四、 疾病诊断（一）肺动脉栓塞肺动脉栓塞又称肺栓塞，是内源性或外源性栓子栓塞肺动脉或其分支引起肺循环障碍的综合征。并发肺出血或坏死者作为肺梗死。【临床与病理】HF2影像园共享放射医学资源在肺栓塞的病因和诱发因素中深静脉血栓形成是公认的首位原冈。各种原因导致的卧床少动、充血性心力衰竭、肥胖、妊娠、日服避孕药、静脉曲张、慢性心肺疾病和恶性肿瘤是常见的诱因。主要症状包括呼吸困难、胸痛、咯血、惊恐、咳嗽、晕厥等。常见体证有：发热、呼吸急促、心率增加、紫组等。实验室检查可发现低氧血症和低碳酸血症、交联纤维蛋白降解产物（D二聚体）升高等。HF2影像园共享放射医学资源【影像学表现】HF2影像园共享放射医学资源X线平片检查只对典型病例有提示意义，其敏感性和特异性均低。HF2影像园共享放射医学资源HF2影像园共享放射医学资源 螺旋CT增强肺动脉造影可显示：肺动脉腔内偏心脏或类圆形充盈缺损，充盈缺损位于管腔中央即出现“轨道征”和管腔闭塞。附壁性环形充盈缺损，致管腔不同程度狭窄。间接征象包括主肺动脉增宽、局限性肺纹理稀疏、肺梗塞和胸腔积液。HF2影像园共享放射医学资源三维增强磁共振肺动脉造影已能显示肺段和部分亚段一级的肺动脉分支、并通过肺动脉腔内充盈缺损和分支截断等证象确定肺动脉栓塞的部位和范围，对于肺段以上的大分支还可显示狭窄的程度。主要征象的特点与肺动脉造影相似。HF2影像园共享放射医学资源X线肺动脉造影仍是肺栓塞最可靠的诊断方法。放射性核素肺显像同样属于无创检查，是肺栓塞最重要的筛选和诊断方法之一。一般认为肺栓塞的主要问题是肺血流灌注缺损，而通气功能正常。因此两者结合可以大大提高放射性核素肺显像对肺栓塞的诊断价值。HF2影像园共享放射医学资源【诊断与鉴别诊断】HF2影像园共享放射医学资源肺栓塞的影像学表现较为特征，一般不难诊断，但需注意：高度的警惕性。由于肺栓塞的临床表现和常用的辅助检查均无明显的特征性，容易将其误诊为冠心病，肺心病，心衰等疾病。有下肢深静脉血栓形成患者更须高度警惕。影像学检查的重要性。影像学检查对明确诊断和鉴别诊断非常重要。螺旋CT增强肺动脉扫描可以明确90的诊断，并提供鉴别诊断的依据。在有条件的医院，如不考虑进行介人治疗，螺旋CT增强肺动脉扫描和三维增强磁共振肺动脉造影已基本可以取代X线肺动脉造影。（二）主动脉夹层主动脉夹层（aorticdsection）是一种严重危害人民健康的危急病症。如不予与治疗，早期死亡率高达每小时l2。近年来，无创性影像技术的发展，提高了对主动脉夹层诊断的特异性和敏感性。tbL影像园共享放射医学资源【临床与病理】tbL影像园共享放射医学资源主动脉夹层是由多种病因造成的主动脉内膜撕裂，血流经内膜撕裂口灌人中膜，使主动脉壁中膜分离形成血肿或所谓“双腔”主动脉，即扩张的假腔和受压变形的真腔。内膜撕裂多起于升主动脉，在主动脉瓣上2cm3cm处或主动脉弓降部，左锁骨下动脉开口以远。夹层可累及主动脉主要分支，如冠状动脉、头臂动脉、脊髓动脉和肾动脉等，引起缺血或梗塞改变；可累及主动脉瓣环，引起主动脉瓣关闭不全；可破人。已包、胸腔，纵隔和腹膜后等部位，引起。心包填塞，胸腔、纵隔、腹膜后出血。tbL影像园共享放射医学资源急性主动脉夹层最常见的症状是突发的剧烈胸、背疼痛（约占90），有如撕裂、刀割，可向颈及腹部放射。【影像学表现】tbL影像园共享放射医学资源X线表现tbL影像园共享放射医学资源急性主动脉夹层时，短期内可见纵隔或主动脉阴影明显增宽，搏动减弱或消失，边缘模糊，主动脉壁钙化内移。tbL影像园共享放射医学资源超声表现tbL影像园共享放射医学资源1）增宽的主动脉内可见撕裂的内膜片反射。该内膜片反射纤细，将主动脉分为真假两腔。tbL影像园共享放射医学资源2）撕裂的内膜上有时可见其连续性中断，为真假腔相交通的破口，多位于夹层病变的起源处。在夹层病变的远端，有时可见再破口。tbL影像园共享放射医学资源3）假腔内有时可见血栓形成。tbL影像园共享放射医学资源4）真腔内血流速度相对较快，假腔内血流速度缓慢或血流信号延迟出现或无血流显示。在人口处可见白真腔流向假腔的血流，而于再人口还可见m使腔流向真腔的血流。tbL影像园共享放射医学资源5）夹层病变累及主动脉根部时，彩色多普勒血流显像常可探及主动脉瓣返流。CT表现tbL影像园共享放射医学资源1）平扫CT可显示钙化内膜内移，假腔内血栓，以及主动脉夹层血液外渗、纵隔血肿、心包和胸腔积血等。tbL影像园共享放射医学资源2）增强CT可见主动脉双腔和内膜片；通常真腔较窄，充盈对比剂较快，而假腔较大，充盈对比剂较慢；可显示内膜破口和再破口及主要分支血管受累情况，包括冠状动脉、头臂动脉和肾动脉开日等；MSCT或EBCT还可观察主动脉瓣和左室功能。tbL影像园共享放射医学资源MRI表现tbL影像园共享放射医学资源MRI可提供主动脉夹层的形态和功能信息。tbL影像园共享放射医学资源1）真假腔和内膜片及病变范围：真假双腔信号强度可相同，亦可不同；两者之间可见线状结构的内膜片，通常假腔明显大于真腔。tbL影像园共享放射医学资源2）内膜破口或再破口表现为内膜片连续中断；电影MR可见破口处血流往返或假腔侧的血流信号喷射征象。再破口位于病变远端。tbL影像园共享放射医学资源3）主要分支血管受累情况，包括血管起源于假腔、血管狭窄和内膜片累及血管及实质脏器血流灌注减低。tbL影像园共享放射医学资源4）相关并发症：包括主动脉瓣关闭不全、左心功能不全、心包积液、胸水、假性动脉瘤等。tbL影像园共享放射医学资源心血管造影表现tbL影像园共享放射医学资源X线血管造影基本被无创伤性影像技术代替，通常是在主动脉夹层介人治疗同时进行X线血管造影检查。【诊断与鉴别诊断】tbL
